9급 지방직 공무원 전기이론 2024년 1회 기출문제

어떤 회로의 양단에 걸리는 전압 v(t)[V]와 그 전압의 양의 (＋) 단자로 들어가는 전류 i(t)[A]가 다음과 같이 주어질 때, 평균전력[W]은?

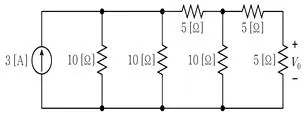

그림의 회로에서 종단전압 V0[V]는?

그림과 같이 거리 d＝1[m]만큼 떨어진 무한히 긴 두 개의 평행도선 중 도선 A에 IA＝1[A]의 전류가 +z 방향으로 흐르 고 있다. 이때, 도선 B에 1[A]의 전류 IB를 인가한 경우에 발 생하는 현상으로 옳지 않은 것은? (단, 진공투자율 μo=4π ×10-7[H/m]이다)

그림과 같이 토로이드 자성체에 코일을 500회 감고 0.3[A]의 전류를 흘릴 때, 자성체 내부의 자속[Wb]은? (단, 자성체의 자기저항은 0.25×105[H－1]이고, 누설자속은 없다)

어떤 회로에서 부하의 전압 v(t)[V]와 전류 i(t)[A]의 그래프 가 그림과 같을 때, 이에 대한 설명으로 옳지 않은 것은? (단, 전압과 전류는 정현파이고 주파수는 동일하다)

정현파 전원이 인가된 회로의 단자 전압과 전류가 각각 , 로 표시된다. 이에 대한 설명으로 옳은 것은? (단, Veff와 Ieff는 전압과 전류의 실횻값이다)

임피던스에 대한 설명으로 옳지 않은 것은? (단, ω는 각주 파수[rad/s]이다)

그림의 회로에서 전류 I[A]는?

3상 Y결선 역률 0.8인 부하회로에 상전압 500[V]를 인가할 때 전체 소비전력이 1,200[W]이면, 상당 부하 임피던스의 크기[Ω]는? (단, 전압은 실횻값이다)

자계가 [A/m]로 분포된 직각좌표계의 한 [A/m2]의 크기는? 점 P(1, 3, 4)에서의 전류밀도

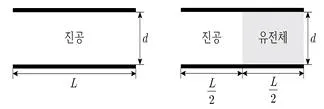

그림과 같이 진공상태에 놓여있는 평행판 커패시터에 극판 길이 L의 절반에 해당하는 유전체를 삽입하여 정전용량이 10[μF]에서 25[μF]으로 증가하였다. 삽입된 유전체의 비유 전율 εr은? (단, 극판의 간격은 일정하다)

스위치 S가 그림의 a에 충분히 긴 시간 동안 연결되어 있는 회로에서 시간 t=0[s]일 때 스위치 S를 b로 이동시켰다. t≥ 0 에서 회로의 전류응답이 부족제동 특성을 가지려면 저항 R[Ω]은?

그림의 비대칭 △결선 회로에 저항 R을 추가로 연결하여 단 자 a, b, c 기준의 평형 3상 부하전류를 얻고자 한다. 이때 필요한 R[Ω]은?

한 상의 임피던스가 Z=10+j10[Ω]인 평형 △결선 부하에 3 상 선간전압 70√2[V]를 인가할 때, 전체 무효전력[VAR]은? (단, 전압은 실횻값이다)

그림의 회로에서 종속전류원의 양단에 걸리는 전압 V0[V] 는?
