9급 지방직 공무원 전기이론 2012년 1회 기출문제

3[V]의 건전지로 동작하는 손전등을 5분간 켰을 때 흐르는 전류가 0.5[A]로 일정하였다고 할 때, 손전등에서 소비한 에 너지[J]는?

전류가 흐르는 무한히 긴 직선도체가 있다. 이 도체로부터 수 직으로 10cm 떨어진 점의 자계의 세기를 측정한 결과가 100[AT/m] 였다면, 이 도체로부터 수직으로 40cm 떨어진 점의 자계의 세기[AT/m]는?

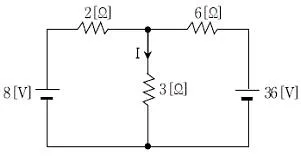

다음 회로에서 3[Ω]에 흐르는 전류 I[A]는?

다음 회로에서 전압계의 지시가 6[V]였다면 AB사이의 전압 [V]은?

다음 회로에서 a, b 단자 사이의 스위치 S가 개방(open)상태 일 때, c, d 단자 사이의 합성 커패시턴스 CT[μF]는? (단, C1, C3＝6[μF], C2, C4＝12[μF] 이다)

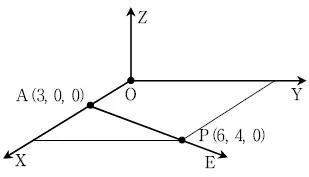

다음 그림과 같이 어떤 자유공간(free space)내의 A점 (3, 0, 0)[m]에 4 × 10-9[C]의 전하가 놓여 있다. 이 때 P점 (6, 4, 0)[m]의 전계의 세기 E[V/m]는?

다음 R－C 직병렬회로에서 전원측으로부터 공급되는 유효전 력[W]과 무효전력[Var]은?

다음 R－L－C 병렬회로의 동작에 대한 보기의 설명으로 옳 은 것을 모두 고르면?

다음 평형 3상 회로에 대한 설명으로 옳은 것은? (단, 상전압 V는 100[V], 한 상의 부하는 8＋j6[Ω] 이다)

어떤 회로에 v(t)＝200＋141sin 377t[V]의 전압을 인가했을 때, i(t)＝15＋7.1sin (377t－60°)[A]의 전류가 흘렀다고 한 다. 이 회로의 소비전력[W]은? (단, 소수점 이하는 무시한 다)

어떤 자계 내에서 이와 직각으로 놓인 도체에 2[A]의 전류 를 흘릴 때 5[N]의 힘이 작용한다고 한다. 이 도체를 동일 한 자계 내에서 50[m/sec]의 속도로 자계와 직각으로 운동 시킬 때, 발생되는 기전력[V]은?

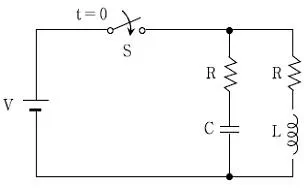

다음 R－L－C 회로에서 t＝0인 순간에 스위치 S를 닫을 때, 과도성분을 포함하지 않기 위한 저항 R[Ω]은? (단, 인덕턴 스 L＝16[mH], 커패시턴스 C＝10[μF]이다)

다음 브리지 회로가 평형조건을 만족할 때, Rx[Ω] 및 Lx[mH]는? (단, R1＝2[Ω], C1＝1,000[μF], R2＝3[Ω], R3 ＝4[Ω] 이다)

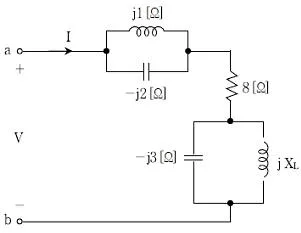

다음 회로에서 단자 a, b 사이에 교류전압 V를 가할 때, 전 압 V의 위상이 전류 I의 위상보다 45도 앞선다면, 이 때의 XL[Ω]은?

다음 회로에서 상전류[A]와 선전류[A]는? (단, R＝4[Ω], XL＝3[Ω] 이다)

다음 회로와 같이 R＝1[Ω]인 저항 6개를 연결하고 선간전 압 100[V]인 평형 3상전압을 인가할 때, 전류 I[A]는?

R＝6[Ω]과 XL＝12[Ω] 그리고 XC＝－4[Ω]가 직렬로 연결된 회로에 220[V]의 교류전압을 인가할 때, 흐르는 전류[A] 및 역률은?

다음 회로에서 전압원의 전압 V[V] 및 전류 I[A]는?
