9급 지방직 공무원 전기이론 2017년 2회 기출문제

그림과 같은 회로에서 전류 Is[mA]는?

그림과 같은 회로에서 a와 b 단자에서의 등가 인덕턴스[H] 는?

권수 회인 코일에 쇄교하는 자속이 0.1[sec] 동안 0.1[Wb] 에서 0.5[Wb]로 변하여 전자유도에 의해 40[V]의 유도 기전 력이 발생하였다. 이 코일에 0.2[sec] 동안 자속의 변화가 0.6[Wb]일 때 발생되는 유도 기전력의 크기[V]는?

자성체에 자계의 세기 10[AT/m]가 인가되고 단위체적당 저 장된 자계 에너지가 25[J/m3]일 때, 이 자성체의 투자율 [H/m]은?

100[V]의 교류전압을 R－L 직렬회로에 인가할 때 역률이 0.6이다. 이 회로의 저항이 60[Ω]일 때, 회로의 리액턴스 XL[Ω]과 회로의 소비전력 P[W]는? (순서대로 XL[Ω], P[W])

어떤 회로에 v(t)=Vmsin(ωt-60°)[V]의 전압을 인가할 때 i(t)=Imsin(ωt+π/6)[A]의 전류가 흐른다. 다음 설명으로 옳은 것은?

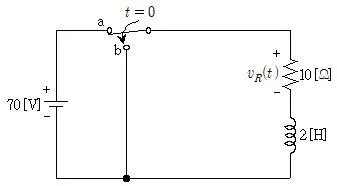

그림과 같은 회로에서 스위치를 a에 접속하여 오랜 시간이 경과한 후에 t=0에서 b로 전환하였다. t≥0에서 회로의 시정 수 τ[sec]와 저항 양단의 전압 vR(t)[V]은? (순서대로 τ [sec], vR(t)[V])

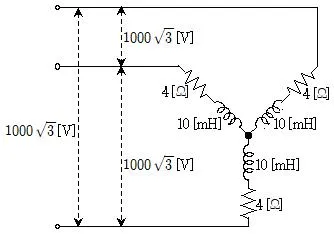

그림과 같은 회로에서 3상부하에 공급되는 전력[kW]은? (단, 전원의 각속도 ω＝300[rad/sec]이다)

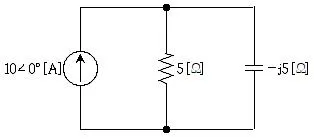

그림과 같은 회로에서 저항 5[Ω]에 공급되는 전력[W]은?

그림과 같은 회로에서 부하저항 RL에 전달되는 최대전력이 1[W]일 때 저항 RL[Ω]은?

v(t)=100√2sinωt+200√2sin3ωt+300√sin5ωt[V]의 전압이 R ＝4[Ω], ωL＝1[Ω]인 R－L 직렬회로에 인가될 때 회로에 흐르는 제3 고조파 전류의 실횻값[A]은?

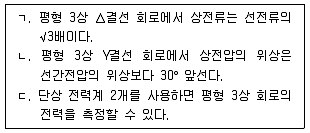

3상 교류에 대한 설명으로 옳은 것만을 모두 고른 것은?

최대 20[V]를 측정할 수 있는 전압계로 100[V]의 전압을 측정하기 위해서 외부에 접속해야 하는 최소 저항[kΩ]은? (단, 전압계의 내부 저항은 3[kΩ]이다)

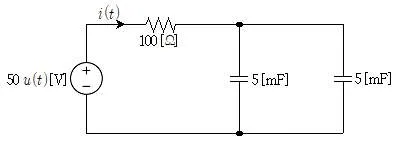

그림과 같은 회로에서 t＞0일 때, 전류 i(t)[A]는? (단, u(t) 는 단위 계단함수이다)

평형 3상 Y결선 회로에 선간전압 200√3[V]를 인가하여 진 상역률 0.5로 3[kW]를 공급하고 있다. 이 때, 한 상의 부하 임피던스[Ω]는?

전류에 의한 자기 현상에 대한 설명으로 옳지 않은 것은?

R＝4[Ω]인 저항, L＝2[mH]인 인덕터, C＝200[㎌]인 커패 시터가 직렬로 연결된 회로에 전압 100[V], 주파수 2500/2 π[Hz]의 정현파 전원을 인가할 때 흐르는 전류에 대한 설 명으로 옳은 것은?

그림과 같은 R－L－C 병렬회로에서 공진 상태일 때 설명으 로 옳은 것은?
