전기공사기사 2022년 2회 기출문제

2022-04-24 시행 · 88문항

이 회차 문제 풀기 →
1번
FET에 핀치 오프(pinch off)전압이란?
  1. ① 채널 폭이 막힌 때의 게이트 역방향 전압
  2. ② FET에서 애벌런치 전압
  3. ③ 드레인과 소스 사이의 최대 전압
  4. ④ 채널 폭이 최대로 되는 게이트의 역방향 전압
정답 확인

정답 ①

2번
비금속 발열체에 대한 설명으로 틀린 것은?
  1. ① 탄화규소 발열체는 카보런덤을 주성분으로 한 발열체이 다.
  2. ② 탄소질 발열체에는 인조 흑연을 가공하여 사용하는 것이 있다.
  3. ③ 규화 몰리브덴 발열체는 고온용의 발열체로써 칸탈선이라 고도 한다.
  4. ④ 염욕 발열체는 높은 도전성을 가지는 고체 발열체이다.
정답 확인

정답 ④

3번
직류 전동기의 속도 제어법이 아닌 것은?
  1. ① 극수변환
  2. ② 전압제어
  3. ③ 저항제어
  4. ④ 계자제어
정답 확인

정답 ①

4번
천장면을 여러 형태의 사각, 삼각 등으로 구멍을 내어 다양한 형태의 매입기구를 취부하여 실내의 단조로움을 피하는 조명 방식은?
  1. ① pin hole light
  2. ② coffer light
  3. ③ line light
  4. ④ cornis light
정답 확인

정답 ②

5번
형태가 복잡하게 생긴 금속 제품을 균일하게 가열하는데 가 장 적합한 전기로는?
  1. ① 염욕로
  2. ② 흑연화로
  3. ③ 카보런덤로
  4. ④ 페로알로이로
정답 확인

정답 ①

6번
온도 20℃에서 저항 20Ω인 구리선이 온도 80℃로 변화하였 을 때, 구리선의 저항(Ω)은 약 얼마인가? (단, 온도 t(℃)에서 구리 저항의 온도 계수는 이다.)
전기공사기사 2022년 2회 6번 문제 그림
  1. ① 15.36
  2. ② 24.72
  3. ③ 35.62
  4. ④ 43.85
정답 확인

정답 ②

7번
전식을 방지하기 위한 전철 측에서의 방지 대책 중 틀린 것 은?
  1. ① 변전소의 간격을 축소한다.
  2. ② 레일본드를 설치한다.
  3. ③ 대지에 대한 레일의 절연 저항을 적게 한다.
  4. ④ 귀선의 극성을 전기적으로 바꾸어 준다.
정답 확인

정답 ③

8번
엘리베이터에 사용되는 전동기의 특성이 아닌 것은?
  1. ① 소음이 적어야 한다.
  2. ② 기동 토크가 적어야 한다.
  3. ③ 회전부분의 관성 모멘트는 적어야 한다.
  4. ④ 가속도의 변화비율이 일정값이 되도록 선택한다.
정답 확인

정답 ②

9번
식염전해에 대한 설명으로 틀린 것은?
  1. ① 제조법에는 격막법과 수은법이 있다.
  2. ② 염소, 수소와 수산화나트륨의 제조 방법에 사용된다.
  3. ③ 수은법에서 전해조의 애노드는 흑연, 캐소드는 수은을 사 용한다.
  4. ④ 격막법은 수은법보다 전류 밀도가 크고 생산성이 높다.
정답 확인

정답 ④

10번
휘도가 균일한 원통광원의 축 중앙 수직방향의 광도가 250cd 이다. 전 광속(lm)은 약 얼마인가?
  1. ① 80
  2. ② 785
  3. ③ 2467
  4. ④ 3142
정답 확인

정답 ③

11번
방전등에 속하지 않는 것은?
  1. ① 할로겐등
  2. ② 형광수은등
  3. ③ 고압나트륨등
  4. ④ 메탈할라이드등
정답 확인

정답 ①

12번
과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포 장 퓨즈는 정격 전류의 몇 배의 전류에서 2시간 이내에 용 단되지 않아야 하는가? (단, 퓨즈 이외의 과전류 차단기와 조합하여 하나의 과전류 차단기로 사용하는 것은 제외한다.)
  1. ① 1.1
  2. ② 1.3
  3. ③ 1.5
  4. ④ 1.7
정답 확인

정답 ②

13번
나트륨램프에 대한 설명 중 틀린 것은?
  1. ① KS C 7610에 따른 기호 NX는 저압 나트륨램프를 표시 하는 기호이다.
  2. ② 등황색의 단일 광색으로 색수치가 적다.
  3. ③ 색온도는 5000~6000K 정도이다.
  4. ④ 도로, 터널, 항만표지 등에 이용한다.
정답 확인

정답 ③

14번
콘크리트 전주의 접지선 인출구는 지지점 표시선으로부터 몇 mm 지점에 있는가?
  1. ① 600
  2. ② 800
  3. ③ 1000
  4. ④ 1200
정답 확인

정답 ③

15번
다음 중 경완철의 표준규격(길이)이 아닌 것은?
  1. ① 1000mm
  2. ② 1400mm
  3. ③ 1800mm
  4. ④ 2400mm
정답 확인

정답 ①

16번
KS C 3824에 따른 전차선로용 180mm 현수애자 하부의 핀 모양이 아닌 것은?
  1. ① 훅(소)
  2. ② 아이(평행)
  3. ③ 크레비스
  4. ④ ㄷ형
정답 확인

정답 ④

17번
암거에 시설하는 지중전선에 대한 설명으로 틀린 것은? (단, 암거 내에 자동소화설비가 시설되지 않은 경우이다.)
  1. ① 불연성이 있는 연소방지도료로 지중전선을 피복한 전선 은 사용이 가능하다.
  2. ② 자소성이 있는 난연성 피복이 된 지중전선은 사용이 가 능하다.
  3. ③ 자소성이 있는 난연성의 관에 지중전선을 넣어 시설하는 것은 불가능하다.
  4. ④ 자소성이 있는 난연성의 연소방지테이프로 지중전선을 피복한 전선은 사용이 가능하다.
정답 확인

정답 ③

18번
KS C 4506에 따른 COS(컷아웃스위치)의 정격전류(A)가 아 닌 것은?
  1. ① 15
  2. ② 30
  3. ③ 45
  4. ④ 60
정답 확인

정답 ③

19번
연축전지의 음극에 쓰이는 재료는?
  1. ① 납
  2. ② 카드뮴
  3. ③ 철
  4. ④ 산화니켈
정답 확인

정답 ①

20번
문자 기호 중 계기류에 속하지 않는 것은?
  1. ① ZCT
  2. ② A
  3. ③ W
  4. ④ WHM
정답 확인

정답 ①

21번
직접접지방식에 대한 설명으로 틀린 것은?
  1. ① 1선 지락 사고시 건전상의 대지 전압이 거의 상승하지 않는다.
  2. ② 계통의 절연수준이 낮아지므로 경제적이다.
  3. ③ 변압기의 단절연이 가능하다.
  4. ④ 보호계전기가 신속히 동작하므로 과도안정도가 좋다.
정답 확인

정답 ④

22번
전력계통의 안정도에서 안정도의 종류에 해당하지 않는 것 은?
  1. ① 정태 안정도
  2. ② 상태 안정도
  3. ③ 과도 안정도
  4. ④ 동태 안정도
정답 확인

정답 ②

23번
수차의 캐비테이션 방지책으로 틀린 것은?
  1. ① 흡출수두를 증대시킨다.
  2. ② 과부하 운전을 가능한 한 피한다.
  3. ③ 수차의 비속도를 너무 크게 잡지 않는다.
  4. ④ 침식에 강한 금속재료로 러너를 제작한다.
정답 확인

정답 ①

24번
보호계전기의 반한시ㆍ정한시 특성은?
  1. ① 동작전류가 커질수록 동작시간이 짧게 되는 특성
  2. ② 최소 동작전류 이상의 전류가 흐르면 즉시 동작하는 특 성
  3. ③ 동작전류의 크기에 관계없이 일정한 시간에 동작하는 특 성
  4. ④ 동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에 서 동작하는 특성
정답 확인

정답 ④

25번
부하전류가 흐르는 전로는 개폐할 수 없으나 기기의 점검이 나 수리를 위하여 회로를 분리하거나, 계통의 접속을 바꾸 는데 사용하는 것은?
  1. ① 차단기
  2. ② 단로기
  3. ③ 전력용 퓨즈
  4. ④ 부하 개폐기
정답 확인

정답 ②

26번
밸런서의 설치가 가장 필요한 배전방식은?
  1. ① 단상 2선식
  2. ② 단상 3선식
  3. ③ 3상 3선식
  4. ④ 3상 4선식
정답 확인

정답 ②

27번
직렬콘덴서를 선로에 삽입할 때의 이점이 아닌 것은?
  1. ① 선로의 인덕턴스를 보상한다.
  2. ② 수전단의 전압강하를 줄인다.
  3. ③ 정태안정도를 증가한다.
  4. ④ 송전단의 역률을 개선한다.
정답 확인

정답 ④

28번
배기가스의 여열을 이용해서 보일러에 공급되는 급수를 예 열함으로써 연료 소비량을 줄이거나 증발량을 증가시키기 위해서 설치하는 여열회수 장치는?
  1. ① 과열기
  2. ② 공기 예열기
  3. ③ 절탄기
  4. ④ 재열기
정답 확인

정답 ③

29번
저압뱅킹 배전방식에서 캐스케이딩현상을 방지하기 위하여 인접 변압기를 연락하는 저압선의 중간에 설치하는 것으로 알맞은 것은?
  1. ① 구분퓨즈
  2. ② 리클로저
  3. ③ 섹셔널라이저
  4. ④ 구분개폐기
정답 확인

정답 ①

30번
전력용 콘덴서에 비해 동기조상기의 이점으로 옳은 것은?
  1. ① 소음이 적다.
  2. ② 진상전류 이외에 지상전류를 취할 수 있다.
  3. ③ 전력손실이 적다.
  4. ④ 유지보수가 쉽다.
정답 확인

정답 ②

31번
전선의 굵기가 균일하고 부하가 균등하게 분산되어 있는 배 전선로의 전력손실은 전체 부하가 선로 말단에 집중되어 있 는 경우에 비하여 어느 정도가 되는가?
  1. ① 1/2
  2. ② 1/3
  3. ③ 2/3
  4. ④ 3/4
정답 확인

정답 ②

32번
피뢰기의 충격방전 개시전압은 무엇으로 표시하는가?
  1. ① 직류전압의 크기
  2. ② 충격파의 평균치
  3. ③ 충격파의 최대치
  4. ④ 충격파의 실효치
정답 확인

정답 ③

33번
그림과 같이 지지점 A, B, C에는 고저차가 없으며, 경간 AB와 BC 사이에 전선이 가설되어 그 이도가 각각 12cm 이 다. 지지점 B에서 전선이 떨어져 전선의 이도가 D로 되었다 면 D의 길이(cm)는? (단, 지지점 B는 A와 C의 중점이며 지 지점 B에서 전선이 떨어지기 전, 후의 길이는 같다.)
전기공사기사 2022년 2회 33번 문제 그림
  1. ① 17
  2. ② 24
  3. ③ 30
  4. ④ 36
정답 확인

정답 ②

34번
정전용량 0.01μF/km, 길이 173.2km, 선간전압 60kV, 주파 수 60Hz인 3상 송전선로의 충전전류는 약 몇 A 인가?
  1. ① 6.3
  2. ② 12.5
  3. ③ 22.6
  4. ④ 37.2
정답 확인

정답 ③

36번
배전선로의 역률 개선에 따른 효과로 적합하지 않은 것은?
  1. ① 선로의 전력손실 경감
  2. ② 선로의 전압강하의 감소
  3. ③ 전원측 설비의 이용률 향상
  4. ④ 선로 절연의 비용 절감
정답 확인

정답 ④

37번
송전단 전압 161kV, 수전단 전압 154kV, 상차각 35°, 리액 턴스 60Ω 일 때 선로 손실을 무시하면 전송전력(MW)은 약 얼마인가?
  1. ① 356
  2. ② 307
  3. ③ 237
  4. ④ 161
정답 확인

정답 ③

38번
송전선로에 매설지선을 설치하는 목적은?
  1. ① 철탑 기초의 강도를 보강하기 위하여
  2. ② 직격뇌로부터 송전선을 차폐보호하기 위하여
  3. ③ 현수애자 1연의 전압 분담을 균일화하기 위하여
  4. ④ 철탑으로부터 송전선로로의 역섬락을 방지하기 위하여
정답 확인

정답 ④

39번
1회선 송전선과 변압기의 조합에서 변압기의 여자 어드미턴 스를 무시하였을 경우 송수전단의 관계를 나타내는 4단자 정수 C0는? (단, A0 = A + CZts, B0 = B + AZtr + DZts + CZtr Zts, D0 = D + CZtr 여기서, Zts 는 송전단변압기의 임 피던스이며, Ztr 은 수전단변압기의 임피던스이다.)
  1. ① C
  2. ② C + DZts
  3. ③ C + AZts
  4. ④ CD + CA
정답 확인

정답 ①

40번
단락 보호방식에 관한 설명으로 틀린 것은?
  1. ① 방사상 선로의 단락 보호방식에서 전원이 양단에 있을 경우 방향 단락 계전기와 과전류 계전기를 조합시켜서 사용한다.
  2. ② 전원이 1단에만 있는 방사상 송전선로에서의 고장 전류 는 모두 발전소로부터 방사상으로 흘러나간다.
  3. ③ 환상 선로의 단락 보호방식에서 전원이 두 군데 이상 있 는 경우에는 방향 거리 계전기를 사용한다.
  4. ④ 환상 선로의 단락 보호방식에서 전원이 1단에만 있을 경 우 선택 단락 계전기를 사용한다.
정답 확인

정답 ④

41번
380V, 60Hz, 4극, 10kW인 3상 유도전동기의 전부하 슬립 이 4%이다. 전원 전압을 10% 낮추는 경우 전부하 슬립은 약 몇 % 인가?
  1. ① 3.3
  2. ② 3.6
  3. ③ 4.4
  4. ④ 4.9
정답 확인

정답 ④

42번
3상 권선형 유도전동기의 기동 시 2차측 저항을 2배로 하면 최대토크 값은 어떻게 되는가?
  1. ① 3배로 된다.
  2. ② 2배로 된다.
  3. ③ 1/2로 된다.
  4. ④ 변하지 않는다.
정답 확인

정답 ④

43번
일반적인 3상 유도전동기에 대한 설명으로 틀린 것은?
  1. ① 불평형 전압으로 운전하는 경우 전류는 증가하나 토크는 감소한다.
  2. ② 원선도 작성을 위해서는 무부하시험, 구속시험, 1차 권선 저항 측정을 하여야 한다.
  3. ③ 농형은 권선형에 비해 구조가 견고하며, 권선형에 비해 대형전동기로 널리 사용된다.
  4. ④ 권선형 회전자의 3선 중 1선이 단선되면 동기속도의 50%에서 더 이상 가속되지 못하는 현상을 게르게스현상 이라 한다.
정답 확인

정답 ③

45번
직류기의 다중 중권 권선법에서 전기자 병렬회로 수 a와 극 수 P 사이의 관계로 옳은 것은? (단, m은 다중도이다.)
  1. ① a = 2
  2. ② a = 2m
  3. ③ a = P
  4. ④ a = mP
정답 확인

정답 ④

46번
단상 직권 정류자 전동기의 전기자 권선과 계자 권선에 대 한 설명으로 틀린 것은?
  1. ① 계자 권선의 권수를 적게 한다.
  2. ② 전기자 권선의 권수를 크게 한다.
  3. ③ 변압기 기전력을 적게 하여 역률 저하를 방지한다.
  4. ④ 브러시로 단락되는 코일 중의 단락전류를 크게 한다.
정답 확인

정답 ④

47번
3상 전원전압 220V를 3상 반파정류회로의 각 상에 SCR을 사용하여 정류제어 할 때 위상각을 60°로 하면 순 저항부하 에서 얻을 수 있는 출력전압 평균값은 약 몇 V 인가?(문제 오류로 가답안 발표시 2번으로 발표되었지만 확정답안 발표 시 모두 정답처리 되었습니다. 여기서는 가답안인 2번을 누 르면 정답 처리 됩니다.)
  1. ① 128.65
  2. ② 148.55
  3. ③ 257.3
  4. ④ 297.1
정답 확인

정답 ②

49번
직류 분권전동기에서 정출력 가변속도의 용도에 적합한 속 도제어법은?
  1. ① 계자제어
  2. ② 저항제어
  3. ③ 전압제어
  4. ④ 극수제어
정답 확인

정답 ①

50번
전부하시의 단자전압이 무부하시의 단자전압보다 높은 직류 발전기는?
  1. ① 분권발전기
  2. ② 평복권발전기
  3. ③ 과복권발전기
  4. ④ 차동복권발전기
정답 확인

정답 ③

51번
3상 동기발전기의 여자전류 10A에 대한 단자전압이 1000√3 V, 3상 단락전류가 50A 인 경우 동기임피던스는 몇 Ω 인 가?
  1. ① 5
  2. ② 11
  3. ③ 20
  4. ④ 34
정답 확인

정답 ③

52번
단상 변압기를 병렬 운전할 경우 부하전류의 분담은?
  1. ① 용량에 비례하고 누설 임피던스에 비례
  2. ② 용량에 비례하고 누설 임피던스에 반비례
  3. ③ 용량에 반비례하고 누설 리액턴스에 비례
  4. ④ 용량에 반비례하고 누설 리액턴스의 제곱에 비례
정답 확인

정답 ②

54번
변압기의 습기를 제거하여 절연을 향상시키는 건조법이 아 닌 것은?
  1. ① 열풍법
  2. ② 단락법
  3. ③ 진공법
  4. ④ 건식법
정답 확인

정답 ④

55번
직류 분권전동기의 전기자전류가 10A일 때 5Nㆍm의 토크 가 발생하였다. 이 전동기의 계자의 자속이 80%로 감소되 고, 전기자전류가 12A로 되면 토크는 약 Nㆍm 인가?
  1. ① 3.9
  2. ② 4.3
  3. ③ 4.8
  4. ④ 5.2
정답 확인

정답 ③

56번
유도자형 동기발전기의 설명으로 옳은 것은?
  1. ① 전기자만 고정되어 있다.
  2. ② 계자극만 고정되어 있다.
  3. ③ 회전자가 없는 특수 발전기이다.
  4. ④ 계자극과 전기자가 고정되어 있다.
정답 확인

정답 ④

57번
스텝 모터(step motor)의 장점으로 틀린 것은?
  1. ① 회전각과 속도는 펄스 수에 비례한다.
  2. ② 위치제어를 할 때 각도 오차가 적고 누적된다.
  3. ③ 가속, 감속이 용이하며 정ㆍ역전 및 변속이 쉽다.
  4. ④ 피드백 없이 오픈 루프로 손쉽게 속도 및 위치제어를 할 수 있다.
정답 확인

정답 ②

58번
단상 변압기의 무부하 상태에서 V1 = 200sin(ωt+30°)(V) 의 전압이 인가되었을 때 Io = 3sin(ωt+60°) + 0.7sin(3ω t+180°)(A) 의 전류가 흘렀다. 이때 무부하손은 약 몇 W 인 가?
  1. ① 150
  2. ② 259.8
  3. ③ 415.2
  4. ④ 512
정답 확인

정답 ②

59번
극수 20, 주파수 60Hz인 3상 동기발전기의 전기자권선이 2 층 중권, 전기자 전 슬롯 수 180, 각 슬롯 내의 도체 수 10, 코일피치 7슬롯인 2중 성형결선으로 되어 있다. 선간전 압 3300V를 유도하는데 필요한 기본파 유효자속은 약 몇 Wb인가? (단, 코일피치와 자극피치의 비 β = 7/9 이다)
  1. ① 0.004
  2. ② 0.062
  3. ③ 0.053
  4. ④ 0.07
정답 확인

정답 ③

60번
2방향성 3단자 사이리스터는 어느 것인가?
  1. ① SCR
  2. ② SSS
  3. ③ SCS
  4. ④ TRIAC
정답 확인

정답 ④

61번
상의 순서가 a-b-c인 불평형 3상 교류회로에서 각 상의 전 류가 Ia = 7.28∠15.95°(A), Ib = 12.81∠-128.66°(A), Ic = 7.21∠123.69°(A) 일 때 역상분 전류는 약 몇 A 인가?
  1. ① 8.95∠-1.14°
  2. ② 8.95∠1.14°
  3. ③ 2.51∠-96.55°
  4. ④ 2.51∠96.55°
정답 확인

정답 ④

64번
RL 직렬회로에서 시정수가 0.03s, 저항이 14.7Ω일 때 이 회로의 인덕턴스(mH)는?
  1. ① 441
  2. ② 362
  3. ③ 17.6
  4. ④ 2.53
정답 확인

정답 ①

66번
회로에서 6Ω에 호르는 전류(A)는?
전기공사기사 2022년 2회 66번 문제 그림
  1. ① 2.5
  2. ② 5
  3. ③ 7.5
  4. ④ 10
정답 확인

정답 ②

68번
분포정수로 표현된 선로의 단위 길이당 저항이 0.5Ω/km, 인덕턴스가 1μH/km, 커패시스턴스가 6μF/km일 때 일그러 짐이 없는 조건(무왜형 조건)을 만족하기 위한 단위 길이당 컨덕턴스(℧/m)는?(문제 오류로 가답안 발표시 3번으로 발 표되었지만 확정답안 발표시 모두 정답처리 되었습니다. 여 기서는 가답안인 3번을 누르면 정답 처리 됩니다.)
전기공사기사 2022년 2회 68번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

69번

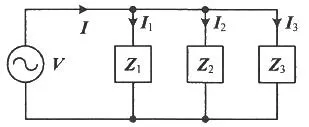

회로에서 , I3= 5.0(A), Z3 = 1.0Ω 일 때 부하(Z1, Z2, Z3) 전체에 대한 복 소 전력은 약 몇 VA 인가?
전기공사기사 2022년 2회 69번 문제 그림
  1. ① 55.3 - j7.5
  2. ② 55.3 + j7.5
  3. ③ 45 - j26
  4. ④ 45 + j26
정답 확인

정답 ①

70번
다음과 같은 비정현파 교류 전압 v(t)와 전류 i(t)에 의한 평 균전력은 약 몇 W 인가?
전기공사기사 2022년 2회 70번 문제 그림
  1. ① 6.414
  2. ② 8.586
  3. ③ 12.828
  4. ④ 24.212
정답 확인

정답 ③

72번
기본 제어요소인 비례요소의 전달함수는? (단, K는 상수이 다.)
전기공사기사 2022년 2회 72번 문제 그림전기공사기사 2022년 2회 72번 문제 그림전기공사기사 2022년 2회 72번 문제 그림
  1. ① G(s) = K
  2. ② G(s) = Ks 73. 의 역 z 변환은?
  3. ③ t·e-at
  4. ④ at·e-at
  5. ⑤ 1+e-at
  6. ⑥ 1-e-at
정답 확인

정답 ④

75번
다음 블록선도의 전달함수 는?
전기공사기사 2022년 2회 75번 문제 그림전기공사기사 2022년 2회 75번 문제 그림
  1. ① 10/9
  2. ② 10/13
  3. ③ 12/9
  4. ④ 12/13
정답 확인

정답 ②

76번
제어시스템의 전달함수가 과 같 이 표현될 때 이 시스템의 고유주파수(ωn(rad/s))와 감쇠율 (ζ)은?
  1. ① ωn=0.25, ζ=1.0
  2. ② ωn=0.5, ζ=0.25
  3. ③ ωn=0.5, ζ=0.5
  4. ④ ωn=1.0, ζ=0.5
정답 확인

정답 ②

77번
다음의 개루프 전달함수에 대한 근궤적이 실수축에서 이탈 하게 되는 분리점은 약 얼마인가?
전기공사기사 2022년 2회 77번 문제 그림
  1. ① -0.93
  2. ② -5.74
  3. ③ -6.0
  4. ④ -1.33
정답 확인

정답 ④

78번
전달함수가 과 같은 제 어시스템에서 ω = 0.1 rad/s 일 때의 이득(dB)과 위상각(°) 은 약 얼마인가?
  1. ① 40dB, -90°
  2. ② -40dB, 90°
  3. ③ 40dB, -180°
  4. ④ -40dB, -180
정답 확인

정답 ①

80번
제어시스템의 특성방정식이 s4+s3-3s2-s+2=0 와 같을 때, 이 특성방정식에서 s 평면의 오른쪽에 위치하는 근은 몇 개 인가?
  1. ① 0
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ③

81번
최대 사용전압이 10.5kV를 초과하는 교류의 회전기 절연내 력을 시험하고자 한다. 이때 시험전압은 최대사용전압의 몇 배의 전압으로 하여야 하는가? (단, 회전변류기는 제외한 다.)
  1. ① 1
  2. ② 1.1
  3. ③ 1.25
  4. ④ 1.5
정답 확인

정답 ③

82번
강관으로 구성된 철탑의 갑종 풍압하중은 수직 투영면적 1m2에 대한 풍압을 기초로 하여 계산한 값이 몇 Pa 인가? (단, 단주는 제외한다.)
  1. ① 1255
  2. ② 1412
  3. ③ 1627
  4. ④ 2157
정답 확인

정답 ①

83번
가요전선관 및 부속품의 시설에 대한 내용이다. 다음 ( )에 들어갈 내용으로 옳은 것은?
  1. ① 0.75
  2. ② 1.5
  3. ③ 2.5
  4. ④ 4
정답 확인

정답 ③

84번
전압의 구분에 대한 설명으로 옳은 것은?
  1. ① 직류에서의 저압은 1000V 이하의 전압을 말한다.
  2. ② 교류에서의 저압은 1500V 이하의 전압을 말한다.
  3. ③ 직류에서의 고압은 3500V를 초과하고 7000V 이하인 전 압을 말한다.
  4. ④ 특고압은 7000V를 초과하는 전압을 말한다.
정답 확인

정답 ④

85번
한국전기설비규정에 따른 용어의 정의에서 감전에 대한 보 호 등 안전을 위해 제공되는 도체를 말하는 것은?
  1. ① 접지도체
  2. ② 보호도체
  3. ③ 수평도체
  4. ④ 접지극도체
정답 확인

정답 ②

86번
사용전압이 22.9kV인 가공전선이 철도를 횡단하는 경우, 전 선의 레일면상의 높이는 몇 m 이상인가?
  1. ① 5
  2. ② 5.5
  3. ③ 6
  4. ④ 6.5
정답 확인

정답 ④

87번
사용전압이 154kV인 전선로를 제1종 특고압 보안공사로 시 설할 경우, 여기에 사용되는 경동연선의 단면적은 몇 mm2 이상이어야 하는가?
  1. ① 100
  2. ② 125
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

88번
전력보안통신설비의 조가선은 단면적 몇 mm2 이상의 아연 도강연선을 사용하여야 하는가?
  1. ① 16
  2. ② 38
  3. ③ 50
  4. ④ 55
정답 확인

정답 ②

89번
통신상의 유도 장해방지 시설에 대한 설명이다. 다음 ( )에 들어갈 내용으로 옳은 것은?
전기공사기사 2022년 2회 89번 문제 그림
  1. ① 정전작용
  2. ② 유도작용
  3. ③ 가열작용
  4. ④ 산화작용
정답 확인

정답 ②

90번
풍력터빈의 피뢰설비 시설기준에 대한 설명으로 틀린 것은?
  1. ① 풍력터빈에 설치한 피뢰설비(리셉터, 인하도선 등)의 기 능저하로 인해 다른 기능에 영향을 미치지 않을 것
  2. ② 풍력터빈 내부의 계측 센서용 케이블은 금속관 또는 차 폐케이블 등을 사용하여 뇌유도과전압으로부터 보호할 것
  3. ③ 풍력터빈에 설치하는 인하도선은 쉽게 부식되지 않는 금 속선으로서 뇌격전류를 안전하게 흘릴 수 있는 충분한 굵기여야 하며, 가능한 직선으로 시설할 것
  4. ④ 수뢰부를 풍력터빈 중앙부분에 배치하되 뇌격전류에 의 한 발열에 용손(溶損)되지 않도록 재질, 크기, 두께 및 형상 등을 고려할 것
정답 확인

정답 ④

91번
주택의 전기저장장치의 축전지에 접속하는 부하 측 옥내배 선을 사람이 접촉할 우려가 없도록 케이블배선에 의하여 시 설하고 전선에 적당한 방호장치를 시설한 경우 주택의 옥내 전로의 대지전압은 직류 몇 V 까지 적용할 수 있는가? (단, 전로에 지락이 생겼을 때 자동적으로 전로를 차단하는 장치 를 시설한 경우이다.)
  1. ① 150
  2. ② 300
  3. ③ 400
  4. ④ 600
정답 확인

정답 ④

92번
과전류차단기로 저압전로에 사용하는 범용의 퓨즈(「전기용 품 및 생활용품 안전관리법」에서 규정하는 것을 제외한다) 의 정격전류가 16A인 경우 용단전류는 정격전류의 몇 배인 가? (단, 퓨즈(gG)인 경우이다.)
  1. ① 1.25
  2. ② 1.5
  3. ③ 1.6
  4. ④ 1.9
정답 확인

정답 ③

93번
특고압용 변압기의 내부에 고장이 생겼을 경우에 자동차단 장치 또는 경보장치를 하여야 하는 최소 뱅크용량은 몇 kVA 인가?
  1. ① 1000
  2. ② 3000
  3. ③ 5000
  4. ④ 10000
정답 확인

정답 ③

94번
고압 가공전선로의 가공지선으로 나경동선을 사용할 때의 최소 굵기는 지름 몇 mm 이상인가?
  1. ① 3.2
  2. ② 3.5
  3. ③ 4.0
  4. ④ 5.0
정답 확인

정답 ③

95번
합성수지관 및 부속품의 시설에 대한 설명으로 틀린 것은?
  1. ① 관의 지지점 간의 거리는 1.5m 이하로 할 것
  2. ② 합성수지제 가요전선관 상호 간은 직접 접속할 것
  3. ③ 접착제를 사용하여 관 상호 간을 삽입하는 깊이는 관의 바깥지름의 0.8배 이상으로 할 것
  4. ④ 접착제를 사용하지 않고 관 상호 간을 삽입하는 깊이는 관의 바깥지름의 1.2배 이상으로 할 것
정답 확인

정답 ②

96번
지중전선로는 기설 지중약전류전선로에 대하여 통신상의 장 해를 주지 않도록 기설약전류전선로로부터 충분히 이격시키 거나 기타 적당한 방법으로 시설하여야 한다. 이때 통신상 의 장해가 발생하는 원인으로 옳은 것은?
  1. ① 충전전류 또는 표피작용
  2. ② 충전전류 또는 유도작용
  3. ③ 누설전류 또는 표피작용
  4. ④ 누설전류 또는 유도작용
정답 확인

정답 ④

97번
샤워시설이 있는 욕실 등 인체가 물에 젖어있는 상태에서 전기를 사용하는 장소에 콘센트를 시설할 경우 인체감전보 호용 누전차단기의 정격감도전류는 몇 mA 이하인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 30
정답 확인

정답 ③

98번
가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접 속하는 가공 통신선이 철도 또는 궤도를 횡단하는 경우 그 높이는 레일면상 몇 m 이상으로 하여야 하는가?
  1. ① 3
  2. ② 3.5
  3. ③ 5
  4. ④ 6.5
정답 확인

정답 ④

99번
사용전압이 400V 이하인 저압 옥측전선로를 애자공사에 의 해 시설하는 경우 전선 상호 간의 간격은 몇 m 이상이어야 하는가? (단, 비나 이슬에 젖지 않는 장소에 사람이 쉽게 접 촉될 우려가 없도록 시설한 경우이다.)
  1. ① 0.025
  2. ② 0.045
  3. ③ 0.06
  4. ④ 0.12
정답 확인

정답 ③

100번
폭연성 분진 또는 화약류의 분말에 전기설비가 발화원이 되어 폭발할 우려가 있는 곳에 시설하는 저압 옥내배선의 공사방법으로 옳은 것은? (단, 사용전압이 400V 초과인 방 전등을 제외한 경우이다.)
  1. ① 금속관공사
  2. ② 애자사용공사
  3. ③ 합성수지관공사
  4. ④ 캡타이어 케이블공사 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2022년 1회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
