전기공사기사 2019년 2회 기출문제

2019-04-27 시행 · 86문항

이 회차 문제 풀기 →
1번
단상 유도전동기의 기동방법이 아닌 것은?
  1. ① 분상기동법
  2. ② 전압제어법
  3. ③ 콘텐서기동법
  4. ④ 셰이딩코일형
정답 확인

정답 ②

2번
교류 200V, 정류기 전압강하 10V인 단상 반파정류회로의 직 류전압(V)은?
  1. ① 70
  2. ② 80
  3. ③ 90
  4. ④ 100
정답 확인

정답 ②

3번
형태가 복잡하게 생긴 금속제품을 균일한 온도로 가열하는데 가장 적합한 전기로는?
  1. ① 염욕료
  2. ② 흑연화로
  3. ③ 요동식 아크로
  4. ④ 저주파 유도로
정답 확인

정답 ①

5번
필라멘트 재료가 갖추어야 할 조건 중 틀린 것은?
  1. ① 융해점이 높을 것
  2. ② 고유저항이 작을 것
  3. ③ 선팽창 계수가 적을 것
  4. ④ 높은 온도에서 증발이 적을 것
정답 확인

정답 ②

6번
전기철도에서 귀선의 누설전류에 의해 전식은 어디서 발생하 는가?
  1. ① 궤도로 전류가 유입하는 곳
  2. ② 궤도에서 전류가 유출하는 곳
  3. ③ 지중관로로 전류가 유입하는 곳
  4. ④ 지중관로에서 전류가 유출하는 곳
정답 확인

정답 ④

7번
광도가 780 cd인 균등 점광원으로부터 발산하는 전광속(lm) 은 약 얼마인가?
  1. ① 1892
  2. ② 2575
  3. ③ 4898
  4. ④ 9801
정답 확인

정답 ④

9번
역 병렬로 된 2개의 SCR과 유사한 양 방향성 3단자 사이리 스터로서 AC 전력의 제어에 사용하는 것은?
  1. ① SCS
  2. ② GTO
  3. ③ TRIAC
  4. ④ LASCR
정답 확인

정답 ③

10번
순금속 발열체의 종류가 아닌 것은?
  1. ① 백금(Pt)
  2. ② 텅스텐(W)
  3. ③ 몰리브덴(Mo)
  4. ④ 탄화규소(SiC)
정답 확인

정답 ④

11번
3상 농형 유도전동기의 기동방법이 아닌 것은?
  1. ① Y-△ 기동
  2. ② 전전압 기동
  3. ③ 2차 저항 기동
  4. ④ 기동보상기 기동
정답 확인

정답 ③

12번
옥내에서 전선을 병렬로 사용할 때의 시설방법으로 틀린 것 은?
  1. ① 전선은 동일한 도체이어야 한다.
  2. ② 전선은 동일한 굵기, 동일한 길이이어야 한다.
  3. ③ 전선의 굵기는 동 40mm2 이상 또는 알루미늄 90 mm2 이상이어야 한다.
  4. ④ 관내에 전류의 불평형이 생기지 아니하도록 시설하여야 한다.
정답 확인

정답 ③

13번
가교폴리에틸렌(XLPE) 절연물의 최대허용온도(℃)는?
  1. ① 70
  2. ② 90
  3. ③ 105
  4. ④ 120
정답 확인

정답 ②

14번
전선의 구비조건으로 틀린 것은?
  1. ① 비중이 클 것
  2. ② 도전율이 클 것
  3. ③ 내구성이 클 것
  4. ④ 기계적 강도가 클 것
정답 확인

정답 ①

15번
합성수지관 상호 간 및 관과 박스 접속 시에 삽입하는 최소 깊이는? (단, 접착제를 사용하는 경우는 제외한다.)
  1. ① 관 안지름의 1.2배
  2. ② 관 안지름의 1.5배
  3. ③ 관 바깥지름의 1.2배
  4. ④ 관 바깥지름의 1.5배
정답 확인

정답 ③

16번
저압 배전반의 주 차단기로 주로 사용되는 보호기기는?
  1. ① GCB
  2. ② VCB
  3. ③ ACB
  4. ④ OCB
정답 확인

정답 ③

17번
피뢰설비 중 돌침 지지관의 재료로 적합하지 않은 것은?
  1. ① 스테인리스 강관
  2. ② 황동관
  3. ③ 합성수지관
  4. ④ 알루미늄관
정답 확인

정답 ③

18번
변압기 철심용 강판의 두께는 대략 몇 mm 인가?
  1. ① 0.1
  2. ② 0.35
  3. ③ 2
  4. ④ 3
정답 확인

정답 ②

19번
조명용 광원 중에서 연색성이 가장 우수한 것은?
  1. ① 백열전구
  2. ② 고압나트륨등
  3. ③ 고압수은등
  4. ④ 메탈할라이드등
정답 확인

정답 ①

20번
방전등에 속하지 않는 것은?
  1. ① 할로겐등
  2. ② 형광수은등
  3. ③ 고압나트륨등
  4. ④ 메탈할라이드등
정답 확인

정답 ①

21번
옥내배선의 전선 굵기를 결정할대 고려해야 할 사항으로 틀 린 것은?
  1. ① 허용전류
  2. ② 전압강하
  3. ③ 배선방식
  4. ④ 기계적강도
정답 확인

정답 ③

22번
송전선의 특성임피던스와 전파정수는 어떤 시험으로 구할 수 있는가?
  1. ① 뇌파시험
  2. ② 정격부하시험
  3. ③ 절연강도 측정시험
  4. ④ 무부하시험과 단락시험
정답 확인

정답 ④

23번
유효낙차 100m, 최대사용수량 20m3/s, 수차효율 70%인 수 력발전소의 연간 발전전력량은 약 몇 kWh인가? (단, 발전기 의 효율은 85% 이라 한다.)
  1. ① 2.5×107
  2. ② 5×107
  3. ③ 10×107
  4. ④ 20×107
정답 확인

정답 ③

24번
변전소, 발전소 등에 설치하는 피뢰기에 대한 설명 중 틀린 것은?
  1. ① 방전전류는 뇌충격전류의 파고값으로 표시한다.
  2. ② 피뢰기의 직렬갭은 속류를 차단 및 소호하는 역할을 한 다.
  3. ③ 정격전압은 상용주파수 정현파 전압의 최고 한도를 규정 한 순시값이다.
  4. ④ 속류란 방전현상이 실질적으로 끝난 후에도 전력계통에 서 피뢰기에 공급되어 흐르는 전류를 말한다.
정답 확인

정답 ③

25번
10000 kVA 기준으로 등가 임피던스가 0.4%인 발전소에 설 치될 차단기의 차단용량은 몇 MVA 인가?
  1. ① 1000
  2. ② 1500
  3. ③ 2000
  4. ④ 2500
정답 확인

정답 ④

26번
33 kV 이하의 단거리 송배전선로에 적용되는 비접지 방식에 서 지락전류는 다음 중 어느 것을 말하는가?
  1. ① 누설전류
  2. ② 충전전류
  3. ③ 뒤진전류
  4. ④ 단락전류
정답 확인

정답 ②

27번
단도체 방식과 비교하여 복도체 방식의 송전선로를 설명한 것으로 틀린 것은?
  1. ① 선로의 송전용량이 증가된다.
  2. ② 계통의 안정도를 증진시킨다.
  3. ③ 전선의 인덕턴스가 감소하고, 정전용량이 증가된다.
  4. ④ 전선 표면의 전위경도가 저감되어 코로나 임계전압을 낮 출 수 있다.
정답 확인

정답 ④

28번
고압 배전선로 구성방식 중, 고장 시 자동적으로 고장개소 의 분리 및 건전선로에 폐로하여 전력을 공급하는 개폐기를 가지며, 수요 분포에 따라 임의의 분기선으로부터 전력을 공급하는 방식은?
  1. ① 환상식
  2. ② 망상식
  3. ③ 뱅킹식
  4. ④ 가지식(수지식)
정답 확인

정답 ①

30번
직류 송전방식에 관한 설명으로 틀린 것은?
  1. ① 교류 송전방식보다 안정도가 낮다.
  2. ② 직류계통과 연계 운전 시 교류계통의 차단용량은 작아진 다.
  3. ③ 교류 송전방식에 비해 절연계급을 낮출 수 있다.
  4. ④ 비동기 연계가 가능하다.
정답 확인

정답 ①

31번
공통 중성선 다중 접지방식의 배전선로에서 Recloser(R), Sectionalizer(S), Line fuse(F)의 보호협조가 가장 적합한 배열은? (단, 보호협조는 변전소를 기준으로 한다.)
  1. ① S – F - R
  2. ② S – R - F
  3. ③ F – S - R
  4. ④ R – S – F
정답 확인

정답 ④

32번
전력계통 연계 시의 특징으로 틀린 것은?
  1. ① 단락전류가 감소한다.
  2. ② 경제 급전이 용이하다.
  3. ③ 공급신뢰도가 향상된다.
  4. ④ 사고 시 다른 계통으로의 영향이 파급될 수 있다.
정답 확인

정답 ①

34번
선택 지락 계전기의 용도를 옳게 설명한 것은?
  1. ① 단일 회선에서 지락고장 회선의 선택 차단
  2. ② 단일 회선에서 지락전류의 방향 선택 차단
  3. ③ 병행 2회선에서 지락고장 회선의 선택 차단
  4. ④ 병행 2회선에서 지락고장의 지속시간 선택 차단
정답 확인

정답 ③

36번
터빈(turbine)의 임계속도란?
  1. ① 비상조속기를 동작시키는 회전수
  2. ② 회전자의 고유 진동수와 일치하는 위험 회전수
  3. ③ 부하를 급히 차단하였을 때의 순간 최대 회전수
  4. ④ 부하 차단 후 자동적으로 정정된 회전수
정답 확인

정답 ②

37번
변전소에서 접지를 하는 목적으로 적절하지 않은 것은?
  1. ① 기기의 보호
  2. ② 근무자의 안전
  3. ③ 차단 시 아크의 소호
  4. ④ 송전시스템의 중성점 접지
정답 확인

정답 ③

40번
아킹혼(Arcing Horn)의 설치 목적은?
  1. ① 이상전압 소멸
  2. ② 전선의 진동방지
  3. ③ 코로나 손실방지
  4. ④ 섬락사고에 대한 애자보호
정답 확인

정답 ④

41번
스텝각이 2°, 스테핑주파수(pulse rate)가 1800pps 인 스테 핑모터의 축속도(rps)는?
  1. ① 8
  2. ② 10
  3. ③ 12
  4. ④ 14
정답 확인

정답 ②

42번
직류발전기의 외부 특성곡선에서 나타내는 관계로 옳은 것 은?
  1. ① 계자전류와 단자전압
  2. ② 계자전류와 부하전류
  3. ③ 부하전류와 단자전압
  4. ④ 부하전류와 유기기전력
정답 확인

정답 ③

43번
동기전동기가 무부하 운전 중에 부하가 걸리면 동기전동기 의 속도는?
  1. ① 정지한다.
  2. ② 동기속도와 같다.
  3. ③ 동기속도보다 빨라진다.
  4. ④ 동기속도 이하로 떨어진다.
정답 확인

정답 ②

45번
단상 유도전동기의 토크에 대한 2차 저항을 어느 정도 이상 으로 증가시킬 때 나타나는 현상으로 옳은 것은?(문제 오류 로 실제 시험에서는 모두 정답처리 되었습니다. 여기서는 1 번을 누르면 정답 처리 됩니다.)
  1. ① 역회전 가능
  2. ② 최대토크 일정
  3. ③ 기동토크 증가
  4. ④ 토크는 항상 (+)
정답 확인

정답 ①

46번
전력용 변압기에서 1차에 정현파 전압을 인가하였을 때, 2 차에 정현파 전압이 유기되기 위해서는 1차에 흘러들어가는 여자전류는 기본파 전류 외에 주로 몇 고조파 전류가 포함 되는가?
  1. ① 제2고조파
  2. ② 제3고조파
  3. ③ 제4고조파
  4. ④ 제5고조파
정답 확인

정답 ②

47번
상전압 200V의 3상 반파정류회로의 각 상에 SCR을 사용하 여 정류제어 할 때 위상각을 π/6로 하면 순 저항부하에서 얻을 수 있는 직류전압(V)은?
  1. ① 90
  2. ② 180
  3. ③ 203
  4. ④ 234
정답 확인

정답 ③

48번
동기발전기의 병렬 운전 중 위상차가 생기면 어떤 현상이 발생하는가?
  1. ① 무효 횡류가 흐른다.
  2. ② 무효 전력이 생긴다.
  3. ③ 유효 횡류가 흐른다.
  4. ④ 출력이 요동하고 권선이 가열된다.
정답 확인

정답 ③

49번
단상 변압기의 병렬운전 시 요구사항으로 틀린 것은?
  1. ① 극성이 같을 것
  2. ② 정격출력이 같을 것
  3. ③ 정격전압과 권수비가 같을 것
  4. ④ 저항과 리액턴스의 비가 같을 것
정답 확인

정답 ②

50번
100V, 10A, 1500 rpm 인 직류 분권발전기의 정격 시의 계 자전류는 2A 이다. 이 때 계자 회로에는 10Ω의 외부저항이 삽입되어 있다. 계자권선의 저항(Ω)은?
  1. ① 20
  2. ② 40
  3. ③ 80
  4. ④ 100
정답 확인

정답 ②

51번
동기발전기에 회전계자형을 사용하는 경우에 대한 이유로 틀린 것은?
  1. ① 기전력의 파형을 개선한다.
  2. ② 전기자가 고장자이므로 고압 대전류용에 좋고, 절연하기 쉽다.
  3. ③ 계자가 회전자지만 저압 소용량의 직류이므로 구조가 간 단하다.
  4. ④ 전기자보다 계자극을 회전자로 하는 것이 기계적으로 튼 튼하다.
정답 확인

정답 ①

52번
변압기의 누설리액턴스를 나타낸 것은? (단, N은 권수이다.)
  1. ① N2에 반비례
  2. ② N에 비례
  3. ③ N2에 비례
  4. ④ N에 반비례
정답 확인

정답 ③

53번
가정용 재봉틀, 소형공구, 영사기, 치과의료용, 엔진 등에 사용하고 있으며, 교류, 직류 양쪽 모두에 사용되는 만능전 동기는?
  1. ① 전기 동력계
  2. ② 3상 유도전동기
  3. ③ 차동 복권전동기
  4. ④ 단상 직권정류자전동기
정답 확인

정답 ④

54번
50Hz로 설계된 3상 유도전동기를 60Hz에 사용하는 경우 단자전압을 110%로 높일 때 일어나는 현상으로 틀린 것은?
  1. ① 철손불변
  2. ② 여자전류감소
  3. ③ 온도상승증가
  4. ④ 출력이 일정하면 유효전류 감소
정답 확인

정답 ③

55번
직류기에 관련된 사항으로 잘못 짝 지어진 것은?
  1. ① 보극 - 리액턴스 전압 감소
  2. ② 보상권선 – 전기자 반작용 감소
  3. ③ 전기자 반작용 – 직류전동기 속도 감소
  4. ④ 정류기간 – 전기자 코일이 단락되는 기간
정답 확인

정답 ③

56번
직류기발전기에서 양호한 정류(整流)를 얻는 조건으로 틀린 것은?
  1. ① 정류주기를 크게 할 것
  2. ② 리액턴스 전압을 크게 할 것
  3. ③ 브러시의 접촉저항을 크게 할 것
  4. ④ 전기자 코일의 인덕턴스를 작게 할 것
정답 확인

정답 ②

57번
그림은 전원전압 및 주파수가 일정할 때의 다상 유도전동기 의 특성을 표시하는 곡선이다. 1차 전류를 나타내는 곡선은 몇 번 곡선인가?
전기공사기사 2019년 2회 57번 문제 그림
  1. ① (1)
  2. ② (2)
  3. ③ (3)
  4. ④ (4)
정답 확인

정답 ②

58번
정격전압 220V, 무부하 단자전압 230V, 정격출력이 40kW 인 직류 분권발전기의 계자저항이 22Ω, 전기자 반작용에 의 한 전압강하가 5V라면 전기자 회로의 저항(Ω)은 약 얼마인 가?
  1. ① 0.026
  2. ② 0.028
  3. ③ 0.035
  4. ④ 0.042
정답 확인

정답 ①

59번
변압기에서 사용되는 변압기유의 구비조건으로 틀린 것은?
  1. ① 점도가 높을 것
  2. ② 응고점이 낮을 것
  3. ③ 인화점이 높을 것
  4. ④ 절연 내력이 클 것
정답 확인

정답 ①

60번
유도전동기로 동기전동기를 기동하는 경우, 유도전동기의 극수는 동기전동기의 극수보다 2극 적은 것을 사용하는 이 유로 옳은 것은? (단, s는 슬립이며 NS는 동기속도이다.)
  1. ① 같은 극수의 유도전동기는 동기속도바다 sNS만큼 늦으므 로
  2. ② 같은 극수의 유도전동기는 동기속도바다 sNS만큼 빠르므 로
  3. ③ 같은 극수의 유도전동기는 동기속도바다 (1-s)NS만큼 늦 으므로
  4. ④ 같은 극수의 유도전동기는 동기속도바다 (1-s)NS만큼 빠 르므로
정답 확인

정답 ①

61번
어떤 콘덴서를 300V로 충전하는데 9J의 에너지가 필요하였 다. 이 콘덴서의 정전용량은 몇 μF인가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

62번
1km당 인덕턴스 25 mH, 정전용량 0.005 μF의 선로가 있 다. 무손실 선로라고 가정한 경우 진행파의 위상(전파) 속도 는 약 몇 km/s 인가?
  1. ① 8.95 × 104
  2. ② 9.95 × 104
  3. ③ 89.5 × 104
  4. ④ 99.5 × 104
정답 확인

정답 ①

67번
평형 3상 3선식 회로에서 부하는 Y결선이고, 선간전압이 173.2∠0°(V) 일 때 선전류는 20∠-120°(A)이었다면, Y결선 된 부하 한상의 임피던스는 약 몇 Ω 인가?
  1. ① 5∠60°
  2. ② 5∠90°
  3. ③ 5√3∠60°
  4. ④ 5√3∠90°
정답 확인

정답 ②

68번
전류 I=30sinωt+40sin(3ωt+45°)(A)의 실효값(A)은?
  1. ① 25
  2. ② 25√2
  3. ③ 50
  4. ④ 50√2
정답 확인

정답 ②

69번
2전력계법으로 평형 3상 전력을 측정하였더니 한 쪽의 지시 가 500W, 다른 한 쪽의 지시가 1500W 이었다. 피상전력은 약 몇 VA인가?
  1. ① 2000
  2. ② 2310
  3. ③ 2646
  4. ④ 2771
정답 확인

정답 ③

70번
그림과 같은 순 저항회로에서 대칭 3상 전압을 가할 때 각 선에 흐르는 전류가 같으려면 R의 값은 몇 Ω 인가?
전기공사기사 2019년 2회 70번 문제 그림
  1. ① 8
  2. ② 12
  3. ③ 16
  4. ④ 20
정답 확인

정답 ③

71번
폐루프 전달함수 의 극의 위치를 개 루프 전달함수 G(s)H(s)의 이득상수 K의 함수로 나타내는 기법은?
  1. ① 근궤적법
  2. ② 보드 선도법
  3. ③ 이득 선도법
  4. ④ Nyguist 판정법
정답 확인

정답 ①

72번

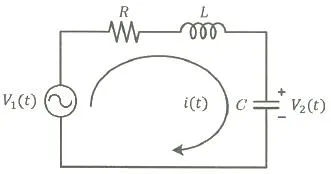

다음 회로망에서 입력전압을 V1(t), 출력전압을 V2(t)라 할 때, 에 대한 고유주파수 ωn과 제동비 ζ의 값은? (단, R = 100Ω, L = 2H, C = 200μF 이고, 모든 초기전하 는 0 이다.)
전기공사기사 2019년 2회 72번 문제 그림전기공사기사 2019년 2회 72번 문제 그림
  1. ① ωn = 50, ζ = 0.5
  2. ② ωn = 50, ζ = 0.7
  3. ③ ωn = 250, ζ = 0.5
  4. ④ ωn = 250, ζ = 0.7
정답 확인

정답 ①

73번
단위 궤환제어계의 개루프 전달함수가 일 때, K가 -∞로부터 +∞까지 변하는 경우 특성방정식의 근에 대한 설명으로 틀린 것은?
전기공사기사 2019년 2회 73번 문제 그림
  1. ① -∞ ＜ K ＜ 0 에 대하여 근을 모두 실그이다.
  2. ② 0 ＜ K ＜ 1에 대하여 2개의 근을 모두 음의 실근이다.
  3. ③ K = 0에 다하여 s1 = 0, s2 = -2 의 근은 G(s)의 극점 과 일치한다.
  4. ④ 1 ＜ K ＜ ∞ 에 대하여 2개의 근은 음의 실수부 중근이 다.
정답 확인

정답 ④

74번
2차계 과도응답에 대한 특성 방정식의 근은 s1, 이다. 감쇠비 ζ가 0 ＜ ζ ＜ 1 사이에 존재할 때 나타나는 현상은?
전기공사기사 2019년 2회 74번 문제 그림
  1. ① 과제동
  2. ② 무제동
  3. ③ 부족제동
  4. ④ 임계제동
정답 확인

정답 ③

75번
다음 중 이진 값 신호가 아닌 것은?
  1. ① 디지털 신호
  2. ② 아날로그 신호
  3. ③ 스위치의 On-Off 신호
  4. ④ 반도체 소자의 동작, 부동작 상태
정답 확인

정답 ②

76번
다음의 블록선도에서 특성방정식의 근은?
전기공사기사 2019년 2회 76번 문제 그림
  1. ① -2, -5
  2. ② 2, 5
  3. ③ -3, -4
  4. ④ 3, 4
정답 확인

정답 ③

78번
보드 선도에서 이득여유에 대한 정보를 얻을 수 있는 것은?
  1. ① 위상곡선 0°에서의 이득과 0dB과의 차이
  2. ② 위상곡선 180°에서의 이득과 0dB과의 차이
  3. ③ 위상곡선 -90°에서의 이득과 0dB과의 차이
  4. ④ 위상곡선 -180°에서의 이득과 0dB과의 차이
정답 확인

정답 ④

80번
그림의 시퀀스 회로에서 전자접촉기 X에 의한 A접점 (Normal open contact)의 사용 목적은?
  1. ① 자기유지회로
  2. ② 지연회로
  3. ③ 우선 선택회로
  4. ④ 인터록(interlock)회로
정답 확인

정답 ①

81번
전로에 시설하는 고압용 기계기구의 철대 및 금속제 외함에 는 제 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니 다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ①

82번
저압 옥상전선로의 시설에 대한 설명으로 틀린 것은?
  1. ① 전선은 절연전선을 사용한다.
  2. ② 전선은 지름 2.6mm 이상의 경동선을 사용한다.
  3. ③ 전선은 상시 부는 바람 등에 의하여 식물에 접촉하지 않 도록 시설한다.
  4. ④ 전선과 옥상 전선로를 시설하는 조영재와의 이격거리를 0.5m 로 한다.
정답 확인

정답 ④

83번
440V용 전동기의 외함을 접지할 때 접지저항값은 몇 Ω 이 하로 유지하여야 하는가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 100
정답 확인

정답 ①

84번
가공전선로의 지지물에 취급자가 오르고 내리는데 사용하는 발판 볼트 등은 지표상 몇 m 미만에 시설하여서는 아니 되 는가?
  1. ① 1.2
  2. ② 1.8
  3. ③ 2.2
  4. ④ 2.5
정답 확인

정답 ②

85번
무선용 안테나 등을 지지하는 철탑의 기초 안전율은 얼마 이상이어야 하는가?
  1. ① 1.0
  2. ② 1.5
  3. ③ 2.0
  4. ④ 2.5
정답 확인

정답 ②

86번
저압 옥내배선의 사용전압이 400V 미만인 경우 버스덕트 공사는 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니 다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

87번
차량 기타 중량물의 압력을 받을 우려가 있는 장소에 지중 전선로를 직접 매설식으로 시설하는 경우 매설깊이는 몇 m 이상이어야 하는가?(2021년 변경된 KEC 규정 적용)
  1. ① 0.6
  2. ② 1.0
  3. ③ 1.2
  4. ④ 1.5
정답 확인

정답 ②

88번
고압용 기계기구를 시설하여서는 안 되는 경우는?
  1. ① 시가지 외로서 지표상 3m 인 경우
  2. ② 발전소, 변전소, 개폐소 또는 이에 준하는 곳에 시설하는 경우
  3. ③ 옥내에 설치한 기계기구를 취급자 이외의 사람이 출입할 수 없도록 설치한 곳에 시설하는 경우
  4. ④ 공장 등의 구내에서 기계기구의 주위에 사람이 쉽게 접 촉할 우려가 없도록 적당한 울타리를 설치하는 경우
정답 확인

정답 ①

89번
특고압 가공전선로의 지지물로 사용하는 B종 철주에서 각도 형은 전선로 중 몇 도를 넘는 수평 각도를 이루는 곳에 사 용되는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ③

90번
저압전로에서 그 전로에 지락이 생겼을 경우에 0.5초 이내 에 자동적으로 전로를 차단하는 장치를 시설 시 자동차단기 의 정격감도전류가 100mA 이며 제 3종 접지공사의 접지저 항 값은 몇 Ω 이하로 하여야 하는가? (단, 전기적 위험도가 높은 장소인 경우이다.)
  1. ① 50
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

91번
가공 직류 전차선의 레일면상의 높이는 일반적인 경우 몇 m 이상이어야 하는가?
  1. ① 4.3
  2. ② 4.8
  3. ③ 5.2
  4. ④ 5.8
정답 확인

정답 ②

92번
빙설의 정도에 따라 풍압하중을 적용하도록 규정하고 있는 내용 중 옳은 것은? (단, 빙설이 많은 지방 중 해안지방 기 타 저온계절에 최대풍압이 생기는 지방은 제외한다.)
  1. ① 빙설이 많은 지방에서는 고온계절에는 갑종 풍압하중, 저온계절에는 을종 풍압하중을 적용한다.
  2. ② 빙설이 많은 지방에서는 고온계절에는 을종 풍압하중, 저온계절에는 갑종 풍압하중을 적용한다.
  3. ③ 빙설이 적은 지방에서는 고온계절에는 갑종 풍압하중, 저온계절에는 을종 풍압하중을 적용한다.
  4. ④ 빙설이 적은 지방에서는 고온계절에는 을종 풍압하중, 저온계절에는 갑종 풍압하중을 적용한다.
정답 확인

정답 ①

93번
고압 가공전선로에 사용하는 가공지선으로 나경동선을 사용 할 때의 최소 굵기(mm)는?
  1. ① 3.2
  2. ② 3.5
  3. ③ 4.0
  4. ④ 5.0
정답 확인

정답 ③

94번
특고압용 변압기의 보호장치인 냉각장치에 고장이 생긴 경 우 변압기의 온도가 현저하게 상승한 경우에 이를 경보하는 장치를 반드시 하지 않아도 되는 경우는?
  1. ① 유입 풍냉식
  2. ② 유입 자냉식
  3. ③ 송유 풍냉식
  4. ④ 송유 수냉식
정답 확인

정답 ②

95번
가공전선로의 지지물에 시설하는 지선의 시설 기준으로 옳 은 것은?
  1. ① 지선의 안전율은 2.2 이상이어야 한다.
  2. ② 연선을 사용할 경우에는 소선(素線) 3가닥 이상이어야 한다.
  3. ③ 도로를 횡단하여 시설하는 지선의 높이는 지표상 4m 이 상으로 하여야 한다.
  4. ④ 지중부분 및 지표상 20cm 까지의 부분에는 내식성이 있 는 것 또는 아연도금을 한다.
정답 확인

정답 ②

96번
전기집진장치에 특고압을 공급하기 위한 전기설비로서 변압 기로부터 정류기에 이르는 케이블을 넣는 방호장치의 금속 제 부분에 사람이 접촉할 우려가 없도록 시설하는 경우 제 몇 종 접지공사로 할 수 있는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세 한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

97번
조상설비의 조상기(趙尙基) 내부에 고장이 생긴 경우에 자동 적으로 전로로부터 차단하는 장치를 시설해야 하는 뱅크용 량(kVA)으로 옳은 것은?
  1. ① 1000
  2. ② 1500
  3. ③ 10000
  4. ④ 15000
정답 확인

정답 ④

98번
옥내에 시설하는 전동기가 소손되는 것을 방지하기 위한 과 부하 보호 장치를 하지 않아도 되는 것은?
  1. ① 정격 출력이 7.5kW 이상인 경우
  2. ② 정격 출력이 0.2kW 이하인 경우
  3. ③ 정격 출력이 2.5kW 이며, 과전류 차단기가 없는 경우
  4. ④ 전동기 출력이 4kW 이며, 취급자가 감시할 수 없는 경 우
정답 확인

정답 ②

99번
어떤 공장에서 케이블을 사용하는 사용전압이 22kV인 가공 전선을 건물 옆쪽에서 1차 접근상태로 시설하는 경우, 케이 블과 건물의 조영재 이격거리는 몇 cm 이상이어야 하는가?
  1. ① 50
  2. ② 80
  3. ③ 100
  4. ④ 120
정답 확인

정답 ①

100번
사용전압 66kV의 가공전선로를 시가지에 시설할 경우 전 선의 지표상 최소 높이는 몇 m 인가?
  1. ① 6.48
  2. ② 8.36
  3. ③ 10.48
  4. ④ 12.36 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2019년 1회 다음 회차2019년 3회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
