전기공사기사 2022년 1회 기출문제

2022-03-05 시행 · 85문항

이 회차 문제 풀기 →
1번
레이저 가열의 특징으로 틀린 것은?
  1. ① 파장이 짧은 레이저는 미세가공에 적합하다.
  2. ② 에너지 변환 효율이 높아 원격가공이 가능하다.
  3. ③ 필요한 부분에 집중하여 고속으로 가열할 수 있다.
  4. ④ 레이저의 조사면적을 광범위하게 제어할 수 있다.
정답 확인

정답 ②

2번
스테판 볼츠만(Stefan-Boltzmann) 법칙을 이용하여 온도를 측정하는 것은?
  1. ① 광 고온계
  2. ② 저항 온도계
  3. ③ 열전 온도계
  4. ④ 복사 고온계
정답 확인

정답 ④

3번
흑체의 온도복사 법칙 중 절대 온도가 높아질수록 파장이 짧 아지는 법칙은?
  1. ① 스테판 볼츠만(Stefan-Boltzmann)의 법칙
  2. ② 빈(Wien)의 변위법칙
  3. ③ 플랑크(Planck)의 복사법칙
  4. ④ 베버 페히너(Weber-Fechner)의 법칙
정답 확인

정답 ②

4번
다음 중 시감도가 가장 좋은 광색은?
  1. ① 적색
  2. ② 등색
  3. ③ 청색
  4. ④ 황록색
정답 확인

정답 ④

5번
양수량 30m3/min, 총 양정 10m를 양수하는데 필요한 펌프용 3상 전동기에 전력을 공급하고자 한다. 단상 변압기를 V결선 하여 전력을 공급하고자 할 때 단상 변압기 한 대의 용량 (kVA)은 약 얼마인가? (단, 펌프의 효율은 70%이다.)
  1. ① 31
  2. ② 36
  3. ③ 41
  4. ④ 46
정답 확인

정답 ③

7번
단상 교류식 전기철도에서 통신선에 발생하는 유도장해를 경 감하기 위하여 사용되는 것은?
  1. ① 흡상 변압기
  2. ② 3권선 변압기
  3. ③ 스코트 결선
  4. ④ 크로스본드
정답 확인

정답 ①

8번
3상 유도전동기를 급속히 정지 또는 감속시킬 경우나 과속을 급히 막을 수 있는 가장 쉽고 효과적인 제동법은?
  1. ① 발전제동
  2. ② 회생제동
  3. ③ 역전제동
  4. ④ 와전류 제동
정답 확인

정답 ③

9번
금속의 표면 열처리에 이용하며 도체에 고주파 전류를 흘릴 때 전류가 표면에 집중하는 효과는?
  1. ① 표피 효과
  2. ② 톰슨 효과
  3. ③ 핀치 효과
  4. ④ 제백 효과
정답 확인

정답 ①

10번
전력용 반도체 소자 중 IGBT의 특성이 아닌 것은?
  1. ① 게이트 구동전력이 매우 높다.
  2. ② 게이트와 에미터간 입력 임피던스가 매우 높아 BJT보다 구동하기 쉽다.
  3. ③ 소스에 대한 게이트의 전압으로 도통과 차단을 제어한 다.
  4. ④ 스위칭 속도는 FET와 트랜지스터의 중간정도로 빠른편 에 속한다.
정답 확인

정답 ①

11번
금속관 공사에서 부싱을 쓰는 목적은?
  1. ① 관의 끝이 터지는 것을 방지
  2. ② 관의 끝 부분에서 전선 피복의 손상을 방지
  3. ③ 박스 내에서 전선의 접속을 방지
  4. ④ 관의 끝 부분에서 조영재의 접속을 방지
정답 확인

정답 ②

12번
경완철에 폴리머 현수 애자를 설치 할 경우 사용되는 재료 가 아닌 것은?
  1. ① 볼쇄클
  2. ② 소켓아이
  3. ③ 인장클램프
  4. ④ 볼크레비스
정답 확인

정답 ④

13번
형광등의 점등회로 중 필라멘트를 예열하지 않고 직접 형광 등에 고전압을 가하여 순간적으로 기동하는 점등회로로써, 전극이 기동 시에는 냉음극, 동작 시에는 방전전류에 의한 열음극으로 작동하는 회로는?
  1. ① 전자 스타터 점등 회로
  2. ② 글로우 스타터 점등 회로
  3. ③ 속시 기동(래피드 스타터) 점등회로
  4. ④ 순시 기동(슬림 라인) 점등회로
정답 확인

정답 ④

14번
특고압, 고압, 저압에 사용되는 완금(완철)의 표준길이에 해 당되지 않는 것은?
  1. ① 900mm
  2. ② 1800mm
  3. ③ 2400mm
  4. ④ 3000mm
정답 확인

정답 ④

15번
다음 중 0.6/1㎸ 가교 폴리에틸렌 절연 비닐시스 전력케이 블의 기호는?
  1. ① 0.6/1㎸ CCV
  2. ② 0.6/1㎸ CVV
  3. ③ 0.6/1㎸ CV
  4. ④ 0.6/1㎸ CE
정답 확인

정답 ③

16번
고압회로 및 기기의 단락보호용으로 사용되고 있는 기기는?
  1. ① 단로기
  2. ② 전력퓨즈
  3. ③ 부하개폐기
  4. ④ 선로개폐기
정답 확인

정답 ②

17번
KS C 7617에 따른 네온관의 공칭 관전류는 몇 ㎃ 인가?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ②

18번
다음 1차 전지 중 음극(부극)물질이 다른 것은?
  1. ① 공기 전지
  2. ② 망간 건전지
  3. ③ 수은 전지
  4. ④ 리튬 전지
정답 확인

정답 ④

19번
KS C 4610에 따른 고압 피뢰기의 정격 전압(㎸)이 아닌 것 은? (단, 전압은 RMS 값이다.)
  1. ① 7.5
  2. ② 24
  3. ③ 74
  4. ④ 174
정답 확인

정답 ③

20번
2개소에서 한 개의 전등을 자유롭게 점멸할 수 있는 스위치 방식은?
  1. ① 로터리 스위치
  2. ② 마그넷 스위치
  3. ③ 3로 스위치
  4. ④ 푸시 버튼 스위치
정답 확인

정답 ③

22번
3상 송전선로가 선간단락(2선 단락)이 되었을 때 나타나는 현상으로 옳은 것은?
  1. ① 역상전류만 흐른다.
  2. ② 정상전류와 역상전류가 흐른다.
  3. ③ 역상전류와 영상전류가 흐른다.
  4. ④ 정상전류와 영상전류가 흐른다.
정답 확인

정답 ②

23번
송전단 전압이 100V, 수전단 전압이 90V인 단거리 배전선 로의 전압강하율(%)은 약 얼마인가?
  1. ① 5
  2. ② 11
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

24번
중거리 송전선로의 4단자 정수가 A = 1.0, B = j190, D = 1.0 일 때 C의 값은 얼마인가?
  1. ① 0
  2. ② -j120
  3. ③ j
  4. ④ j190
정답 확인

정답 ①

25번
다음 중 재점호가 가장 일어나기 쉬운 차단전류는?
  1. ① 동상전류
  2. ② 지상전류
  3. ③ 진상전류
  4. ④ 단락전류
정답 확인

정답 ③

26번
송전전력, 선간전압, 부하역률, 전력손실 및 송전거리를 동 일하게 하였을 경우 단상 2선식에 대한 3상 3선식의 총 전 선량(중량)비는 얼마인가? (단, 전선은 동일한 전선이다.)
  1. ① 0.75
  2. ② 0.94
  3. ③ 1.15
  4. ④ 1.33
정답 확인

정답 ①

27번
배전전압을 √2배로 하였을 때 같은 손실률로 보낼 수 있는 전력은 몇 배가 되는가?
  1. ① √2
  2. ② √3
  3. ③ 2
  4. ④ 3
정답 확인

정답 ③

28번
교류발전기의 전압조정 장치로 속응 여자방식을 채택하는 이유로 틀린 것은?
  1. ① 전력계통에 고장이 발생할 때 발전기의 동기화력을 증가 시킨다.
  2. ② 송전계통의 안정도를 높인다.
  3. ③ 여자기의 전압 상승률을 크게 한다.
  4. ④ 전압조정용 탭의 수동변환을 원활히 하기 위함이다.
정답 확인

정답 ④

29번
다음 중 환상(루프) 방식과 비교할 때 방사상 배전선로 구성 방식에 해당되는 사항은?
  1. ① 전력 수요 증가 시 간선이나 분기선을 연장하여 쉽게 공 급이 가능하다.
  2. ② 전압 변동 및 전력손실이 작다.
  3. ③ 사고 발생 시 다른 간선으로의 전환이 쉽다.
  4. ④ 환상방식 보다 신뢰도가 높은 방식이다.
정답 확인

정답 ①

30번
다음 중 동작속도가 가장 느린 계전 방식은?
  1. ① 전류 차동 보호 계전 방식
  2. ② 거리 보호 계전 방식
  3. ③ 전류 위상 비교 보호 계전 방식
  4. ④ 방향 비교 보호 계전 방식
정답 확인

정답 ②

31번
어느 발전소에서 40000kWh를 발전하는데 발열량 5000㎉/ ㎏의 석탄을 20톤 사용하였다. 이 화력발전소의 열효율(%) 은 약 얼마인가?
  1. ① 27.5
  2. ② 30.4
  3. ③ 34.4
  4. ④ 38.5
정답 확인

정답 ③

32번
소호리액터를 송전계통에 사용하면 리액터의 인덕턴스와 선 로의 정전용량이 어떤 상태로 되어 지락전류를 소멸시키는 가?
  1. ① 병렬공진
  2. ② 직렬공진
  3. ③ 고임피던스
  4. ④ 저임피던스
정답 확인

정답 ①

33번
현수애자에 대한 설명이 아닌 것은?
  1. ① 애자를 연결하는 방법에 따라 클레비스(Clevis)형과 볼 소켓형이 있다.
  2. ② 애자를 표시하는 기호는 P이며 구조는 2~5층의 갓 모양 의 자기편을 시멘트로 접착하고 그 자기를 주철재 base 로 지지한다.
  3. ③ 애자의 연결개수를 가감함으로써 임의의 송전전압에 사 용할 수 있다.
  4. ④ 큰 하중에 대하여는 2련 또는 3련으로 하여 사용할 수 있다.
정답 확인

정답 ②

34번
초호각(Arcing horn)의 역할은?
  1. ① 풍압을 조절한다.
  2. ② 송전 효율을 높인다.
  3. ③ 선로의 섬락 시 애자의 파손을 방지한다.
  4. ④ 고주파수의 섬락전압을 높인다.
정답 확인

정답 ③

36번
부하회로에서 공진 현상으로 발생하는 고조파 장해가 있을 경우 공진 현상을 회피하기 위하여 설치하는 것은?
  1. ① 진상용 콘덴서
  2. ② 직렬 리액터
  3. ③ 방전코일
  4. ④ 진공 차단기
정답 확인

정답 ②

37번
발전기 또는 주변압기의 내부고장 보호용으로 가장 널리 쓰 이는 것은?
  1. ① 거리 계전기
  2. ② 과전류 계전기
  3. ③ 비율차동 계전기
  4. ④ 방향단락 계전기
정답 확인

정답 ③

38번
경간이 200m인 가공 전선로가 있다. 사용전선의 길이는 경 간보다 몇 m 더 길게 하면 되는가? (단, 사용전선의 1m 당 무게는 2㎏, 인장하중은 4000㎏, 전선의 안전율은 2로 하고 풍압하중은 무시한다.)
  1. ① 1/2
  2. ② √2
  3. ③ 1/3
  4. ④ √3
정답 확인

정답 ③

39번
유효낙차 90m, 출력 104500㎾, 비속도(특유속도) 210m·㎾ 인 수차의 회전속도는 약 몇 rpm인가?
  1. ① 150
  2. ② 180
  3. ③ 210
  4. ④ 240
정답 확인

정답 ②

40번
차단기의 정격차단시간에 대한 설명으로 옳은 것은?
  1. ① 고장 발생부터 소호까지의 시간
  2. ② 트립코일 여자로부터 소호까지의 시간
  3. ③ 가동 접촉자의 개극부터 소호까지의 시간
  4. ④ 가동 접촉자의 동작 시간부터 소호까지의 시간
정답 확인

정답 ②

42번
변압기의 등가회로 구성에 필요한 시험이 아닌 것은?
  1. ① 단락시험
  2. ② 부하시험
  3. ③ 무부하시험
  4. ④ 권선저항 측정
정답 확인

정답 ②

43번
동기기의 권선법 중 기전력의 파형을 좋게 하는 권선법은?
  1. ① 전절권, 2층권
  2. ② 단절권, 집중권
  3. ③ 단절권, 분포권
  4. ④ 전절권, 집중권
정답 확인

정답 ③

44번
직류 직권전동기의 발생 토크는 전기자 전류를 변화시킬 때 어떻게 변하는가? (단, 자기포화는 무시한다.)
  1. ① 전류에 비례한다.
  2. ② 전류에 반비례한다.
  3. ③ 전류의 제곱에 비례한다.
  4. ④ 전류의 제곱에 반비례한다.
정답 확인

정답 ③

45번
불꽃 없는 정류를 하기 위해 평균 리액턴스 전압(A)과 브러 시 접촉면 전압강하(B) 사이에 필요한 조건은?
  1. ① A＞B
  2. ② A＜B
  3. ③ A=B
  4. ④ A, B에 관계없다.
정답 확인

정답 ②

46번
동기발전기의 병렬운전 중 유도기전력의 위상차로 인하여 발생하는 현상으로 옳은 것은?
  1. ① 무효전력이 생긴다.
  2. ② 동기화전류가 흐른다.
  3. ③ 고조파 무효순환전류가 흐른다.
  4. ④ 출력이 요동하고 권선이 가열된다.
정답 확인

정답 ②

47번
단상 직권 정류자전동기에서 보상권선과 저항도선의 작용에 대한 설명으로 틀린 것은?
  1. ① 보상권선은 역률을 좋게 한다.
  2. ② 보상권선은 변압기의 기전력을 크게 한다.
  3. ③ 보상권선은 전기자 반작용을 제거해준다.
  4. ④ 저항도선은 변압기 기전력에 의한 단락 전류를 작게 한 다.
정답 확인

정답 ②

48번
회전자가 슬립 s로 회전하고 있을 때 고정자와 회전자의 실 효 권수비를 α라고 하면 고정자 기전력 E1과 회전자 기전력 E2s의 비는?
  1. ① sα
  2. ② (1-s)α
  3. ③ α/s
  4. ④ α/1-s
정답 확인

정답 ③

50번
권수비 a=6600/220, 주파수 60㎐, 변압기의 철심 단면적 0.02m2, 최대자속밀도 1.2㏝/m2일 때 변압기의 1차측 유도 기전력은 약 몇 V인가?
  1. ① 1407
  2. ② 3521
  3. ③ 42198
  4. ④ 49814
정답 확인

정답 ③

51번
SCR을 이용한 단상 전파 위상제어 정류회로에서 전원전압 은 실효값이 220V, 60㎐인 정현파이며, 부하는 순 저항으로 10Ω이다. SCR의 점호각 a를 60°라 할 때 출력전류의 평균 값(A)은?
  1. ① 7.54
  2. ② 9.73
  3. ③ 11.43
  4. ④ 14.86
정답 확인

정답 ④

52번
변압기에 임피던스전압을 인가할 때의 입력은?
  1. ① 철손
  2. ② 와류손
  3. ③ 정격용량
  4. ④ 임피던스와트
정답 확인

정답 ④

53번
직류발전기가 90% 부하에서 최대효율이 된다면 이 발전기 의 전부하에 있어서 고정손과 부하손의 비는?
  1. ① 0.81
  2. ② 0.9
  3. ③ 1.0
  4. ④ 1.1
정답 확인

정답 ①

54번
단권변압기 두 대를 V결선하여 전압을 2000V에서 2200V로 승압한 후 200kVA의 3상 부하에 전력을 공급하려고 한다. 이때 단권변압기 1대의 용량은 약 몇 kVA 인가?
  1. ① 4.2
  2. ② 10.5
  3. ③ 18.2
  4. ④ 21
정답 확인

정답 ②

55번
3상 동기발전기에서 그림과 같이 1상의 권선을 서로 똑같은 2조로 나누어 그 1조의 권선전압을 E(V), 각 권선의 전류를 I(A)라 하고 지그재그 Y형(Zigzag Star)으로 결선하는 경우 선간전압(V), 선전류(A) 및 피상전력(VA)은?
전기공사기사 2022년 1회 55번 문제 그림
  1. ① 3E, I, √3×3E×I=5.2EI
  2. ② √3E, 2I, √3×√3E×2I=6EI
  3. ③ E, 2√3I, √3×E×2√3I=6EI
  4. ④ √3E, √3I, √3×√3E×√3I=5.2EI
정답 확인

정답 ①

56번
회전형전동기와 선형전동기(Linear Motor)를 비교한 설명으 로 틀린 것은?
  1. ① 선형의 경우 회전형에 비해 공극의 크기가 작다.
  2. ② 선형의 경우 직접적으로 직선운동을 얻을 수 있다.
  3. ③ 선형의 경우 회전형에 비해 부하관성의 영향이 크다.
  4. ④ 선형의 경우 전원의 상 순서를 바꾸어 이동 방향을 변경 한다.
정답 확인

정답 ①

57번
단자전압 200V, 계자저항 50Ω, 부하전류 50A, 전기자저항 0.15Ω, 전기자 반작용에 의한 전압강하 3V인 직류 분권발 전기가 정격속도로 회전하고 있다. 이때 발전기의 유도기전 력은 약 몇 V 인가?
  1. ① 211.1
  2. ② 215.1
  3. ③ 225.1
  4. ④ 230.1
정답 확인

정답 ①

59번
다음 중 비례추이를 하는 전동기는?
  1. ① 동기 전동기
  2. ② 정류자 전동기
  3. ③ 단상 유도전동기
  4. ④ 권선형 유도전동기
정답 확인

정답 ④

60번
정류기의 직류측 평균전압이 2000V이고 리플률이 3%일 경 우, 리플전압의 실효값(V)은?
  1. ① 20
  2. ② 30
  3. ③ 50
  4. ④ 60
정답 확인

정답 ④

61번
3상 평형회로에서 Y결선의 부하가 연결되어 있고, 부하에서 의 선간전압이 Vab = 100√3 ∠0°(V)일 때 선전류가 Ia = 20 ∠-60°(A)이었다. 이 부하의 한 상의 임피던스(Ω)는? (단, 3 상 전압의 상순은 a-b-c이다.)
  1. ① 5∠30°
  2. ② 5√3∠30°
  3. ③ 5∠60°
  4. ④ 5√3∠60°
정답 확인

정답 ①

62번

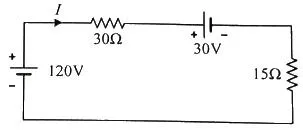

그림의 회로에서 120V와 30V의 전압원(능동소자)에서의 전 력은 각각 몇 W인가? (단, 전압원(능동소자)에서 공급 또는 발생하는 전력은 양수(+)이고, 소비 또는 흡수하는 전력은 음수(-)이다.)
전기공사기사 2022년 1회 62번 문제 그림
  1. ① 240W, 60W
  2. ② 240W, -60W
  3. ③ -240W, 60W
  4. ④ -240W, -60W
정답 확인

정답 ②

63번
순시치 전류 i(t) = Imsin(ωt+θI)A의 파고율은 약 얼마인가?
  1. ① 0.577
  2. ② 0.707
  3. ③ 1.414
  4. ④ 1.732
정답 확인

정답 ③

65번
그림의 회로에서 t=0s에 스위치(S)를 닫은 후 t=1s일 때 이 회로에 흐르는 전류는 약 몇 A인가?
전기공사기사 2022년 1회 65번 문제 그림
  1. ① 2.52
  2. ② 3.16
  3. ③ 4.21
  4. ④ 6.32
정답 확인

정답 ①

66번
분포정수 회로에 있어서 선로의 단위 길이당 저항이 100Ω /m, 인덕턴스가 200mH/m, 누설컨덕턴스가 0.5℧/m일 때 일그러짐이 없는 조건(무왜형 조건)을 만족하기 위한 단위 길이당 커패시턴스는 몇 ㎌/m인가?
  1. ① 0.001
  2. ② 0.1
  3. ③ 10
  4. ④ 1000
정답 확인

정답 ④

67번

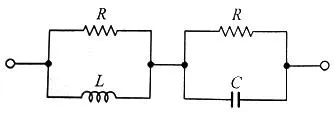

그림의 회로가 정저항 회로가 되기 위한 L(mH)은? (단, R=10Ω, C=1000㎌이다.)
전기공사기사 2022년 1회 67번 문제 그림
  1. ① 1
  2. ② 10
  3. ③ 100
  4. ④ 1000
정답 확인

정답 ③

68번
그림과 같이 3상 평형의 순저항 부하에 단상 전력계를 연결 하였을 때 전력계가 W(W)를 지시하였다. 이 3상 부하에서 소모하는 전체 전력(W)는?
전기공사기사 2022년 1회 68번 문제 그림
  1. ① 2W
  2. ② 3W
  3. ③ √2W
  4. ④ √3W
정답 확인

정답 ①

72번
다음의 특성 방정식 중 안정한 제어시스템은?
  1. ① s3+3s2+4s+5=0
  2. ② s4+3s3-s2+s+10=0
  3. ③ s5+s3+2s2+4s+3=0
  4. ④ s4-2s3-3s2+4s+5=0
정답 확인

정답 ①

73번
블록선도에서 ⓐ에 해당하는 신호는?
  1. ① 조작량
  2. ② 제어량
  3. ③ 기준입력
  4. ④ 동작신호
정답 확인

정답 ②

76번
그림과 같은 블록선도의 제어시스템에 단위계단 함수가 입 력되었을 때 정상상태 오차가 0.01이 되는 a의 값은?
  1. ① 0.2
  2. ② 0.6
  3. ③ 0.8
  4. ④ 1.0
정답 확인

정답 ①

79번
다음의 미분방정식과 같이 표현되는 제어시스템이 있다. 이 제어시스템을 상태방정식 로 나타내었을 때 시스템 행렬 A는? 80. 의 역 z 변환은?
  1. ① 1 – e-at
  2. ② 1 + e-at
  3. ③ t • e-at
  4. ④ t • eat
정답 확인

정답 ①

81번
애자공사에 의한 저압 옥측전선로는 사람이 쉽게 접촉될 우 려가 없도록 시설하고, 전선의 지지점 간의 거리는 몇 m 이 하이어야 하는가?
  1. ① 1
  2. ② 1.5
  3. ③ 2
  4. ④ 3
정답 확인

정답 ③

82번
특고압 가공전선로의 지지물 양측의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?
  1. ① 내장형
  2. ② 보강형
  3. ③ 직선형
  4. ④ 인류형
정답 확인

정답 ①

83번
전력보안통신설비인 무선통신용 안테나 등을 지지하는 철주 의 기초 안전율은 얼마 이상이어야 하는가? (단, 무선용 안 테나 등이 전선로의 주위상태를 감시할 목적으로 시설되는 것이 아닌 경우이다.)
  1. ① 1.3
  2. ② 1.5
  3. ③ 1.8
  4. ④ 2.0
정답 확인

정답 ②

84번
전기저장장치를 전용건물에 시설하는 경우에 대한 설명이❸ 다음 ( )에 들어갈 내용으로 옳은 것은?
전기공사기사 2022년 1회 84번 문제 그림
  1. ① ㉠ 3, ㉡ 1
  2. ② ㉠ 2, ㉡ 1.5
  3. ③ ㉠ 1, ㉡ 2
  4. ④ ㉠ 1.5, ㉡ 3
정답 확인

정답 ④

85번
지중 전선로를 직접 매설식에 의하여 시설할 때, 차량 기타 중량물의 압력을 받을 우려가 있는 장소인 경우 매설깊이는 몇 m 이상으로 시설하여야 하는가?
  1. ① 0.6
  2. ② 1.0
  3. ③ 1.2
  4. ④ 1.5
정답 확인

정답 ②

86번
급전선에 대한 설명으로 틀린 것은?
  1. ① 급전선은 비절연보호도체, 매설접지도체, 레일 등으로 구 성하여 단권변압기 중성점과 공통접지에 접속한다.
  2. ② 가공식은 전차선의 높이 이상으로 전차선로 지지물에 병 가하며, 나전선의 접속은 직선접속을 원칙으로 한다.
  3. ③ 선상승강장, 인도교, 과선교 또는 교량 하부 등에 설치할 때에는 최소 절연이격거리 이상을 확보하여야 한다.
  4. ④ 신설 터널 내 급전선을 가공으로 설계할 경우 지지물의 취부는 C찬넬 또는 매입전을 이용하여 고정하여야 한다.
정답 확인

정답 ①

87번
진열장 내의 배선으로 사용전압 400V 이하에 사용하는 코 드 또는 캡타이어 케이블의 최소 단면적은 몇 mm2인가?
  1. ① 1.25
  2. ② 1.0
  3. ③ 0.75
  4. ④ 0.5
정답 확인

정답 ③

88번
조상기에 내부 고장이 생긴 경우, 조상기의 뱅크용량이 몇 kVA 이상일 때 전로로부터 자동 차단하는 장치를 시설하여 야 하는가?
  1. ① 5000
  2. ② 10000
  3. ③ 15000
  4. ④ 20000
정답 확인

정답 ③

89번
고장보호에 대한 설명으로 틀린 것은?
  1. ① 고장보호는 일반적으로 직접접촉을 방지하는 것이다.
  2. ② 고장보호는 인축의 몸을 통해 고장전류가 흐르는 것을 방지하여야 한다.
  3. ③ 고장보호는 인축의 몸에 흐르는 고장전류를 위험하지 않 은 값 이하로 제한하여야 한다.
  4. ④ 고장보호는 인축의 몸에 흐르는 고장전류의 지속시간을 위험하지 않은 시간까지로 제한하여야 한다.
정답 확인

정답 ①

90번
네온방전등의 관등회로의 전선을 애자공사에 의해 자기 또 는 유리제 등의 애자로 견고하게 지지하여 조영재의 아랫면 또는 옆면에 부착한 경우 전선 상호 간의 이격거리는 몇 mm 이상이어야 하는가?
  1. ① 30
  2. ② 60
  3. ③ 80
  4. ④ 100
정답 확인

정답 ②

91번
중앙급전 전원과 구분되는 것으로서 전력소비지역 부근에 분산하여 배치 가능한 신·재생에너지 발전설비 등의 전원으 로 정의되는 용어는?
  1. ① 임시전력원
  2. ② 분전반전원
  3. ③ 분산형전원
  4. ④ 계통연계전원
정답 확인

정답 ③

92번
교류 전차선 등 충전부와 식물 사이의 이격거리는 몇 m 이 상이어야 하는가? (단, 현장여건을 고려한 방호벽 등의 안전 조치를 하지 않은 경우이다.)
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 10
정답 확인

정답 ③

93번
수소냉각식 발전기에서 사용하는 수소 냉각 장치에 대한 시 설기준으로 틀린 것은?
  1. ① 수소를 통하는 관으로 동관을 사용할 수 있다.
  2. ② 수소를 통하는 관은 이음매가 있는 강판이어야 한다.
  3. ③ 발전기 내부의 수소의 온도를 계측하는 장치를 시설하여 야 한다.
  4. ④ 발전기 내부의 수소의 순도가 85% 이하로 저하한 경우 에 이를 경보하는 장치를 시설하여야 한다.
정답 확인

정답 ②

94번
사용전압이 22.9㎸인 특고압 가공전선과 그 지지물·완금류· 지주 또는 지선 사이의 이격거리는 몇 ㎝ 이상이어야 하는 가?
  1. ① 15
  2. ② 20
  3. ③ 25
  4. ④ 30
정답 확인

정답 ②

95번
플로어덕트 공사에 의한 저압 옥내배선 공사 시 시설기준으 로 틀린 것은?
  1. ① 덕트의 끝부분은 막을 것
  2. ② 옥외용 비닐절연전선을 사용할 것
  3. ③ 덕트 안에는 전선에 접속점이 없도록 할 것
  4. ④ 덕트 및 박스 기타의 부속품은 물이 고이는 부분이 없도 록 시설하여야 한다.
정답 확인

정답 ②

96번
사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등 에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가?
  1. ① 250
  2. ② 300
  3. ③ 350
  4. ④ 400
정답 확인

정답 ②

97번
고압 가공전선으로 사용한 경동선은 안전율이 얼마 이상인 이도로 시설하여야 하는가?
  1. ① 2.0
  2. ② 2.2
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ②

98번
저압 가공전선이 안테나와 접근상태로 시설될 때 상호 간의 이격거리는 몇 ㎝ 이상이어야 하는가? (단, 전선이 고압 절 연전선, 특고압 절연전선 또는 케이블이 아닌 경우이다.)
  1. ① 60
  2. ② 80
  3. ③ 100
  4. ④ 120
정답 확인

정답 ①

99번
저압 가공전선로의 지지물이 목주인 경우 풍압하중의 몇 배 의 하중에 견디는 강도를 가지는 것이어야 하는가?
  1. ① 1.2
  2. ② 1.5
  3. ③ 2
  4. ④ 3
정답 확인

정답 ①

100번
최대사용전압이 23000V인 중성점 비접지식 전로의 절연내 력 시험전압은 몇 V 인가?
  1. ① 16560
  2. ② 21160
  3. ③ 25300
  4. ④ 28750 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2021년 3회 다음 회차2022년 2회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
