전기공사기사 2017년 1회 기출문제

2017-03-05 시행 · 91문항

이 회차 문제 풀기 →
1번
알칼리 축전지에 대한 설명으로 옳은 것은?
  1. ① 전해액의 농도변화는 거의 없다.
  2. ② 전해액은 묽은 황산용액을 사용한다.
  3. ③ 진동에 약하고 급속 충방전이 어렵다.
  4. ④ 음극에 Ni 산화물, Ag 산화물을 사용한다.
정답 확인

정답 ①

2번
서미스터(Thermister)의 주된 용도는?
  1. ① 온도 보상용
  2. ② 잡음 제거용
  3. ③ 전압 증폭용
  4. ④ 출력 전류 조절용
정답 확인

정답 ①

3번
전동기를 전원에 접속한 상태에서 중력부하를 하강시킬 때, 전동기의 유기기전력이 전원전압보다 높아져서 발전기로 동 작하고 발생전력을 전원으로 되돌려 줌과 동시에 속도를 점 차로 감속하는 경제적인 제동법은?
  1. ① 역상제동
  2. ② 회생제동
  3. ③ 발전제동
  4. ④ 와류제동
정답 확인

정답 ②

4번
필라멘트 재료의 구비조건에 해당되지 않는 것은?
  1. ① 융해점이 높을 것
  2. ② 고유저항이 작을 것
  3. ③ 선팽창 계수가 작을 것
  4. ④ 높은 온도에서 증발성이 적을 것
정답 확인

정답 ②

5번
일반적인 농형 유도전동기의 기동법이 아닌 것은?
  1. ① Y-△ 기동
  2. ② 전전압 기동
  3. ③ 2차 저항 기동
  4. ④ 기동 보상기에 의한 기동
정답 확인

정답 ③

6번
2개의 SCR을 역병렬로 접속한 것과 같은 특성의 소자는?
  1. ① GTO
  2. ② TRIAC
  3. ③ 광사이리스터
  4. ④ 역전용 사이리스터
정답 확인

정답 ②

7번
전동기의 정격(rate)에 해당되지 않는 것은?
  1. ① 연속 정격
  2. ② 반복 정격
  3. ③ 단시간 정격
  4. ④ 중시간 정격
정답 확인

정답 ④

8번
공업용 온도계로서 가장 높은 온도를 측정할 수 있는 것은?
  1. ① 철-콘스탄탄
  2. ② 동-콘스탄탄
  3. ③ 크로멜-알루멜
  4. ④ 백금-백금 로듐
정답 확인

정답 ④

9번
열차가 정지신호를 무시하고 운행할 경우 또는 정해진 신호 에 따른 속도 이상으로 운행할 경우 설정시간 이내에 제동 또는 지정속도로 감속조작을 하지 않으면 자동으로 열차를 안전하게 정지 시키는 장치는?
  1. ① ATC
  2. ② ATS
  3. ③ ATO
  4. ④ CTC
정답 확인

정답 ②

10번
폭 15m의 무한히 긴 가로 양측에 10m의 간격을 두고 수많 은 가로등이 점등되고 있다. 1등당 전광속은 3000lm 이고, 이의 60%가 가로 전면에 투사한다고 하면 가로면의 평균 조도는 약 몇 lx인가?
  1. ① 36
  2. ② 24
  3. ③ 18
  4. ④ 9
정답 확인

정답 ②

11번
녹 아웃 펀치와 같은 목적으로 사용하는 공구의 명칭은?
  1. ① 히키
  2. ② 리이머
  3. ③ 호울 소우
  4. ④ 드라이브이트
정답 확인

정답 ③

12번
차단기 중 자연 공기 내에서 개방할 때 접촉자가 떨어지면 서 자연 소호에 의한 소호방식을 가지는 기능을 이용한 것 은?
  1. ① 공기차단기
  2. ② 가스차단기
  3. ③ 기중차단기
  4. ④ 유입차단기
정답 확인

정답 ③

13번
접촉자의 합금 재료에 속하지 않는 것은?
  1. ① 은
  2. ② 니켈
  3. ③ 구리
  4. ④ 텅스텐
정답 확인

정답 ②

14번
저압 가공 인입선에서 금속관 공사로 옮겨지는 곳 또는 금 속관으로부터 전선을 뽑아 전동기 단자 부분에 접속할 때 사용하는 것은?
  1. ① 엘보
  2. ② 터미널 캡
  3. ③ 접지클램프
  4. ④ 엔트런스 캡
정답 확인

정답 ②

15번
전선관의 산화 방지를 위해 하는 도금은?
  1. ① 납
  2. ② 니켈
  3. ③ 아연
  4. ④ 페인트
정답 확인

정답 ③

16번
다음 중 등(램프) 종류별 기호가 옳은 것은?
  1. ① 형광등 : F
  2. ② 수은등 : N
  3. ③ 나트륨등 : T
  4. ④ 메탈 헬라이드등 : H
정답 확인

정답 ①

17번
송전용 볼 소켓형 현수애자의 표준형 지름은 약 몇 mm 인 가?
  1. ① 220
  2. ② 250
  3. ③ 270
  4. ④ 300
정답 확인

정답 ②

18번
조명기구나 소형전기기구에 전력을 공급하는 것으로 상점이 나 백화점, 전시장 등에서 조명기구의 위치를 빈번하게 바 꾸는 곳에 사용되는 것은?
  1. ① 라이팅덕트
  2. ② 다운라이트
  3. ③ 코퍼라이트
  4. ④ 스포트라이트
정답 확인

정답 ①

19번
전선 재료의 구비 조건 중 틀린 것은?
  1. ① 접속이 쉬울 것
  2. ② 도전율이 적을 것
  3. ③ 가요성이 풍부할 것
  4. ④ 내구성이 크고 비중이 작을 것
정답 확인

정답 ②

20번
피뢰기의 접지선에 사용하는 연동선 굵기는 최소 몇 mm2 이상인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)
  1. ① 2.5
  2. ② 4
  3. ③ 6
  4. ④ 3.2
정답 확인

정답 ③

21번
초고압 송전계통에 단권변압기가 사용되는데 그 이유로 볼 수 없는 것은?
  1. ① 효율이 높다
  2. ② 단락전류가 적다
  3. ③ 전압변동률이 적다
  4. ④ 자로가 단축되어 재료를 절약할 수 있다
정답 확인

정답 ②

22번
피뢰기의 구비조건이 아닌 것은?
  1. ① 상용주파 방전개시 전압이 낮을 것
  2. ② 충격방전 개시전압이 낮을 것
  3. ③ 속류 차단능력이 클 것
  4. ④ 제한전압이 낮을 것
정답 확인

정답 ①

23번
어떤 화력 발전소의 증기조건이 고온원 540℃, 저온원 30℃ 일 때 이 온도 간에서 움직이는 카르노 사이클의 이론 열효 율[%]은?
  1. ① 85.2
  2. ② 80.5
  3. ③ 75.3
  4. ④ 62.7
정답 확인

정답 ④

24번
그림과 같은 회로의 영상, 정상, 역상 임피던스 Z0, Z1, Z2 는?
전기공사기사 2017년 1회 24번 문제 그림
  1. ① Z0=Z+3Zn, Z1=Z2=Z
  2. ② Z0=3Zn, Z1=Z, Z2=3Z
  3. ③ Z0=3Z+Zn, Z1=3Z, Z2=Z
  4. ④ Z0=Z+Zn, Z1=Z+3Zn
정답 확인

정답 ①

25번
비접지식 송전선로에 있어서 1선 지락고장이 생겼을 경우 지락점에 흐르는 전류는?
  1. ① 직류 전류
  2. ② 고장상의 영상전압과 동상의 전류
  3. ③ 고장상의 영상전압보다 90도 빠른 전류
  4. ④ 고장상의 영상전압보다 90도 늦은 전류
정답 확인

정답 ③

26번
가공전선로에 사용하는 전선의 굵기를 결정할 때 고려 할 사항이 아닌 것은?
  1. ① 절연저항
  2. ② 전압강하
  3. ③ 허용전류
  4. ④ 기계적 강도
정답 확인

정답 ①

27번
조상설비가 아닌 것은?
  1. ① 정지형무효전력 보상장치
  2. ② 자동고장구분개폐기
  3. ③ 전력용콘덴서
  4. ④ 분로리액터
정답 확인

정답 ②

28번
코로나현상에 대한 설명이 아닌 것은?
  1. ① 전선을 부식 시킨다
  2. ② 코로나 현상은 전력의 손실을 일으킨다
  3. ③ 코로나 방전에 의하여 전파 장해가 일어난다
  4. ④ 코로나 손실은 전원 주파수의 2/3 제곱에 비례한다
정답 확인

정답 ④

30번
경간 200m, 장력 1000 kg, 하중 2kg/m 인 가공전선의 이 도 (dip) 는 몇 m 인가?
  1. ① 10
  2. ② 11
  3. ③ 12
  4. ④ 13
정답 확인

정답 ①

31번
영상변류기를 사용하는 계전기는?
  1. ① 과전류계전기
  2. ② 과전압계전기
  3. ③ 부족전압계전기
  4. ④ 선택지락계전기
정답 확인

정답 ④

32번
전력계통의 안정도 향상 방법이 아닌 것은?
  1. ① 선로 및 기기의 리액턴스를 낮게 한다
  2. ② 고속도 재폐로 차단기를 채용한다
  3. ③ 중성점 직접접지방식을 채용한다
  4. ④ 고속도 AVR 을 채용한다
정답 확인

정답 ③

33번
증식비가 1보다 큰 원자로는?
  1. ① 경수로
  2. ② 흑연로
  3. ③ 중수로
  4. ④ 고속증식로
정답 확인

정답 ④

34번
송전용량이 증가함에 따라 송전선의 단락 및 지락전류도 증 가하여 계통에 여러 가지 장해요인이 되고 있다 이들의 경 감대책으로 적합하지 않은 것은?
  1. ① 계통의 전압을 높인다
  2. ② 고장 시 모선 분리 방식을 채용한다
  3. ③ 발전기와 변압기의 임피던스를 작게 한다
  4. ④ 송전선 또는 모선 간에 한류리액터를 삽입한다
정답 확인

정답 ③

35번
송배전 선로에서 선택지락계전기 (SGR)의 용도는?
  1. ① 다회선에서 접지 고장 회선의 선택
  2. ② 단일 회선에서 접지 전류의 대소 선택
  3. ③ 단일 회선에서 접지 전류의 방향 선택
  4. ④ 단일 회선에서 접지 사고의 지속 시간 선택
정답 확인

정답 ①

36번
그림과 같은 회로의 일반 회로정수가 아닌 것은?
전기공사기사 2017년 1회 36번 문제 그림
  1. ① B=Z+1
  2. ② A=1
  3. ③ C=0
  4. ④ D=1
정답 확인

정답 ①

37번
송전선로의 중성점을 접지하는 목적이 아닌 것은?
  1. ① 송전 용량의 증가
  2. ② 과도 안정도의 증진
  3. ③ 이상 전압 발생의 억제
  4. ④ 보호 계전기의 신속，확실한 동작
정답 확인

정답 ①

38번
부하전류가 흐르는 전로는 개폐할 수 없으나 기기의 점검이 나 수리를 위하여 회로를 분리하거나，계통의 접속을 바꾸 는데 사용하는 것은?
  1. ① 차단기
  2. ② 단로기
  3. ③ 전력용 퓨즈
  4. ④ 부하 개폐기
정답 확인

정답 ②

39번
보호계전기와 그 사용 목적이 잘못된 것은?
  1. ① 비율차동계진기 : 발전기 내부 단락 검출용
  2. ② 전압평형계전기 : 발전기 출력측 PT 퓨즈 단선에 의한 오작동 방지
  3. ③ 역상과전류계전기 : 발전기 부하 불평형 회전자 과열소 손
  4. ④ 과전압계전기 : 과부하 단락사고
정답 확인

정답 ④

40번
송전선로의 정상임피던스를 Z1, 역상임피던스를 Z2, 영상임 피던스를 Z0라 할 때 옳은 것은?
  1. ① Z1=Z2=Z0
  2. ② Z1=Z2＜Z0
  3. ③ Z1＞Z2=Z0
  4. ④ Z1＜Z2=Z0
정답 확인

정답 ②

41번
그림과 같은 회로에서 전원전압의 실효치 200[V], 점호각 30°일 때 출력전압은 약 몇 V 인가? (단, 정상상태이다.)
전기공사기사 2017년 1회 41번 문제 그림
  1. ① 157.8
  2. ② 168.0
  3. ③ 177.8
  4. ④ 187.8
정답 확인

정답 ②

42번
분권발전기의 회전 방향을 반대로 하면 일어나는 현상은?
  1. ① 전압이 유기된다
  2. ② 발전기가 소손된다
  3. ③ 잔류자기가 소멸된다
  4. ④ 높은 전압이 발생한다.
정답 확인

정답 ③

43번
극수가 24일 때, 전기각 180°에 해당되는 기계각은?
  1. ① 7.5°
  2. ② 15°
  3. ③ 22.5°
  4. ④ 30°
정답 확인

정답 ②

44번
단락비가 큰 동기기의 특징으로 옳은 것은?
  1. ① 안정도가 떨어진다
  2. ② 전압 변동률이 크다
  3. ③ 선로 충전용량이 크다
  4. ④ 단자 단락 시 단락 전류가 적게 흐른다
정답 확인

정답 ③

45번
단상 직권 정류자 전동기에서 보상권선과 저항도선의 작용 을 설명한 것 중 틀린 것은?
  1. ① 보상권선은 역률을 좋게 한다
  2. ② 보상권선은 변압기의 기전력을 크게 한다
  3. ③ 보상권선은 전기자 반작용을 제거해 준다
  4. ④ 저항도선은 변압기 기전력에 의한 단락전류를 작게한다
정답 확인

정답 ②

46번
5 kVA, 3000/200 V 의 변압기의 단락시험에서 임피던스 전 압 120V, 동손 150W 라 하면 %저항강하는 약 몇 %인가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ②

47번
변압기의 규약효율 산출에 필요한 기본요건이 아닌 것은?
  1. ① 파형은 정현파를 기준으로 한다
  2. ② 별도의 지정이 없는 경우 역률은 100% 기준이다
  3. ③ 부하손은 40℃를 기준으로 보정한 값을 사용한다
  4. ④ 손실은 각 권선에 대한 부하손의 합과 무부하손의 합이 다
정답 확인

정답 ③

48번
직류기에 보극을 설치하는 목적은?
  1. ① 정류 개선
  2. ② 토크의 증가
  3. ③ 회전수 일정
  4. ④ 기동토크의 증가
정답 확인

정답 ①

49번
4극 3상 동기기가 48개의 슬롯을 가진다. 전기자 권선 분포 계수 Kd를 구하면 약 얼마인가?
  1. ① 0.923
  2. ② 0.945
  3. ③ 0.957
  4. ④ 0.969
정답 확인

정답 ③

51번
어떤 단상변압기의 2차 무부하 전압이 240V 이고, 정격 부 하시의 2차 단자 전압이 230V 이다 전압 변동률은 약 몇 % 인가?
  1. ① 4.35
  2. ② 5.15
  3. ③ 6.65
  4. ④ 7.35
정답 확인

정답 ①

52번
일반적인 농형 유도전동기에 비하여 2중 농형 유도전동기의 특징으로 옳은 것은?
  1. ① 손실이 적다
  2. ② 슬립이 크다
  3. ③ 최대 토크가 크다
  4. ④ 기동 토크가 크다
정답 확인

정답 ④

54번
사이리스터에서 게이트 전류가 증가하면?
  1. ① 순방향 저지전압이 증가한다
  2. ② 순방향 저지전압이 감소한다
  3. ③ 역방향 저지전압이 증가한다
  4. ④ 역방향 저지전압이 감소한다
정답 확인

정답 ②

55번
60Hz 인 3상 8극 및 2극의 유도전동기를 차동종속으로 접 속하여 운전할 때의 무부하속도 [rpm] 는?
  1. ① 720
  2. ② 900
  3. ③ 1000
  4. ④ 1200
정답 확인

정답 ④

56번
원통형 회전자를 가진 동기발전기는 부하각 δ가 몇 도일 때 최대 출력을 낼 수 있는가?
  1. ① 0°
  2. ② 30°
  3. ③ 60°
  4. ④ 90°
정답 확인

정답 ④

57번
직류발전기의 병렬운전에 있어서 균압선을 붙이는 발전기 는?
  1. ① 타여자발전기
  2. ② 직권발전기와 분권발전기
  3. ③ 직권발전기와 복권발전기
  4. ④ 분권발전기과 복권발전기
정답 확인

정답 ③

58번
변압기의 절연내력시험 방법이 아닌 것은?
  1. ① 가압시험
  2. ② 유도시험
  3. ③ 무부하시험
  4. ④ 충격전압시험
정답 확인

정답 ③

59번
직류발전기의 유기기전력이 230V, 극수가 4, 정류자 편수가 162인 정류자 편간 평균전압은 약 몇 V 인가? (단, 권선법 은 중권이다)
  1. ① 5.68
  2. ② 6.28
  3. ③ 9.42
  4. ④ 10.2
정답 확인

정답 ①

60번
동기발전기의 단자 부근에서 단락이 일어났다고 하면 단락 전류는 어떻게 되는가?
  1. ① 전류가 계속 증가한다
  2. ② 큰 전류가 증가와 감소를 반복한다
  3. ③ 처음에는 큰 전류이나 점차 감소한다
  4. ④ 일정한 큰 전류가 지속적으로 흐른다
정답 확인

정답 ③

61번
다음과 같은 시스템에 단위계단입력 신호가 가해졌을 때 지 연시간에 가장 가까운 값[sec]은?
전기공사기사 2017년 1회 61번 문제 그림
  1. ① 0.5
  2. ② 0.7
  3. ③ 0.9
  4. ④ 1.2
정답 확인

정답 ②

62번

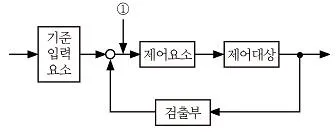

그림에서 ❶에 알맞은 신호 이름은?
전기공사기사 2017년 1회 62번 문제 그림
  1. ① 조작량
  2. ② 제어량
  3. ③ 기준입력
  4. ④ 동작신호
정답 확인

정답 ④

65번
특성방정식이 다음과 같다. 이를 z 변환하여 z 평면도에 도 시할 때 단위 원 밖에 놓일 근은 몇 개인가?
전기공사기사 2017년 1회 65번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ②

66번
다음 진리표의 논리소자는?
전기공사기사 2017년 1회 66번 문제 그림
  1. ① OR
  2. ② NOR
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ②

67번
근궤적이 s평면의 jw축과 교차할 때 폐루프의 제어계는?
  1. ① 안정하다.
  2. ② 알 수 없다.
  3. ③ 불안정하다.
  4. ④ 임계상태이다.
정답 확인

정답 ④

68번
특성방정식 s3+2s2+(k+3)s+10=0에서 Routh 안정도 판별법 으로 판별시 안정하기 위한 k의 범위는?
전기공사기사 2017년 1회 68번 문제 그림
  1. ① k >2
  2. ② k ＜ 2
  3. ③ k >1
  4. ④ k ＜ 1
정답 확인

정답 ①

69번
그림과 같은 신호흐름 선도에서 전달함수 는 무엇 인가? 70. 의 득여유[dB]는?
  1. ① 20
  2. ② -20
  3. ③ 0
  4. ④ ∞
정답 확인

정답 ③

71번
R1=R2=100Ω 이며, L1=5H 인 회로에서 시정수는 몇 sec 인 가?
전기공사기사 2017년 1회 71번 문제 그림
  1. ① 0.001
  2. ② 0.01
  3. ③ 0.1
  4. ④ 1
정답 확인

정답 ③

72번
최대값이 10V인 정현파 전압이 있다. t=0에서의 순시값이 5V이고 이 순간에 전압이 증가하고 있다. 주파수가 60Hz 일 때,t=2ms에서의 전압의 순시값 [V]은?
  1. ① 10 sin30°
  2. ② 10 sin43.2°
  3. ③ 10 sin73.2°
  4. ④ 10 sin103.2°
정답 확인

정답 ③

73번
비접지 3상 Y회로에서 전류 Ia=15+j2A, Ib=-20-j14A일 경우 Ic[A]는?
  1. ① 5+j12
  2. ② -5+j12
  3. ③ 5-j12
  4. ④ -5-j12
정답 확인

정답 ①

77번
그림과 같은 회로의 콘덕턴스 G2에 흐르는 전류 i는 몇 A 인가?
전기공사기사 2017년 1회 77번 문제 그림
  1. ① -5
  2. ② 5
  3. ③ -10
  4. ④ 10
정답 확인

정답 ①

78번
분포정수 전송회로에 대한 설명이 아닌 것은? 인 회로를 무왜형 회로라 한다.
전기공사기사 2017년 1회 78번 문제 그림
  1. ① R=G=0인 회로를 무손실 회로라 한다.
  2. ② 무손실 회로와 무왜형 회로의 감쇠정수는 이다.
  3. ③ 무손실 회로와 무왜형 회로에서의 위상속도는 이다.
정답 확인

정답 ③

79번
다음 회로에서 절점 a와 절점 b의 전압이 같은 조건은?
전기공사기사 2017년 1회 79번 문제 그림
  1. ① R1R3=R2R4
  2. ② R1R2=R3R4
  3. ③ R1+R3=R2+R4
  4. ④ R1+R2=R3+R4
정답 확인

정답 ②

80번
그림과 같은 파형의 파고율은?
전기공사기사 2017년 1회 80번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ √2
  4. ④ √3
정답 확인

정답 ①

81번
가섭선에 의하여 시설하는 안테나가 있다 이 안테나 주위에 경동연선을 사용한 고압가공전선이 지나가고 있다면 수평 이격거리는 몇 cm 이상이어야 하는가?
  1. ① 40
  2. ② 60
  3. ③ 80
  4. ④ 100
정답 확인

정답 ③

82번
지중에 매설되어 있는 금속제 수도관로를 각종 접지공사의 접지극으로 사용하려면 대지와의 전기저항 값이 몇 Ω 이하 의 값을 유지하여야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ③

83번
가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우에는 소선이 최소 몇 가닥 이상이어야 하는가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ①

84번
옥내의 저압전선으로 나전선 사용이 허용되지 않는 경우는?
  1. ① 금속관공사에 의하여 시설하는 경우
  2. ② 버스덕트공사에 의하여 시설하는 경우
  3. ③ 라이팅덕트공사에 의하여 시설하는 경우
  4. ④ 애자사용공사에 의하여 전개된 곳에 전기로용 전선을 시 설하는 경우
정답 확인

정답 ①

85번
가공전선로의 지지물에 취급자가 오르고 내리는 데 사용하 는 발판 볼트 등은 지표상 몇 m 미만에 시설하여서는 아니 되는가?
  1. ① 1.2
  2. ② 1.5
  3. ③ 1.8
  4. ④ 2.0
정답 확인

정답 ③

86번
철도ㆍ궤도 또는 자동차도의 전용터널 안의 전선로의 시설 방법으로 틀린 것은?
  1. ① 고압전선은 케이블공사로 하였다
  2. ② 저압전선을 가요전선관 공사에 의하여 시설하였다
  3. ③ 저압전선으로 지름 2.0mm의 경동선을 사용하였다
  4. ④ 저압전선을 애자사용공사에 의하여 시설하고 이를 레일 면상 또는 노면상 2.5m 이상의 높이로 유지하였다
정답 확인

정답 ③

87번
수소냉각식 발전기 등의 시설기준으로 틀린 것은?
  1. ① 발전기 안의 수소의 온도를 계측하는 장치를 시설할 것
  2. ② 수소를 통하는 관은 수소가 대기압에서 폭발하는 경우에 생기는 압력에 견디는 강도를 가질 것
  3. ③ 발전기 안의 수소의 순도가 95% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것
  4. ④ 발전기 안의 수소의 압력을 계측하는 장치 및 그 압력이 현저히 변동한 경우에 이를 경보하는 장치를 시설할 것
정답 확인

정답 ③

88번
과전류차단기로 저압전로에 사용하는 80A 퓨즈를 수평으로 붙이고，정격전류의 1.6배 전류를 통한 경우에 몇 분 안에 용단되어야 하는가? (단, IEC 표준을 도입한 과전류차단기 로 저압전로에 사용하는 퓨즈는 제외한다)
  1. ① 30분
  2. ② 60분
  3. ③ 120분
  4. ④ 180분
정답 확인

정답 ③

89번
조상기의 내부에 고장이 생긴 경우 자동적으로 전로로 부터 차단하는 장치는 조상기의 뱅크용량이 몇 kVA 이상이어야 시설하는가?
  1. ① 5000
  2. ② 10000
  3. ③ 15000
  4. ④ 20000
정답 확인

정답 ③

90번
발열선을을 도로, 주차장 또는 조영물의 조영재에 고정시켜 시설하는 경우 발열선에 전기를 공급하는 전로의 대지전압 은 몇 V 이하이어야 하는가?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 300
정답 확인

정답 ④

91번
전로에 400V를 넘는 기계기구를 시설하는 경우 기계기구의 철대 및 금속제 외함의 접지저항은 몇 Ω 이상인가? (문제 오류로 실제 시험에서는 모두 정답처리 되었습니다. 여기서 가번을 누르면 정답처리됩니다.)
  1. ① 10
  2. ② 30
  3. ③ 50
  4. ④ 100
정답 확인

정답 ①

92번
사람이 접촉할 우려가 있는 경우 고압 가공전선과 상부 조 영재의 옆쪽에서의 이격거리는 몇 m 이상이어야 하는가? (단, 전선은 경동연선이라고 한다.)
  1. ① 0.6
  2. ② 0.8
  3. ③ 1.0
  4. ④ 1.2
정답 확인

정답 ④

93번
특고압 가공전선로에서 사용전압이 60kV를 넘는 경우, 전화 선로의 길이 몇 km 마다 유도전류가 3μA를 넘지않도록 하 여야 하는가?
  1. ① 12
  2. ② 40
  3. ③ 80
  4. ④ 100
정답 확인

정답 ②

94번
고압의 계기용 변성기의 2차측 전로에는 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정 답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

95번
가공 직류 절연 귀선은 특별한 경우를 제외하고 어느 전선 에 준하여 시설하여야 하는가?
  1. ① 저압 가공전선
  2. ② 고압 가공전선
  3. ③ 특고압 가공전선
  4. ④ 가공 약전류 전선
정답 확인

정답 ①

96번
직선형의 철탑을 사용한 특고압 가공전선로가 연속하여 10 기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자 장치 가 되어 있는 철탑 1기를 시설하여야 하는가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

97번
옥외용 비닐절연전선을 사용한 저압가공전선이 횡단 보도교 위에 시설되는 경우에 그 전선의 노면상 높이는 몇 m 이상 으로 하여야 하는가?
  1. ① 2.5
  2. ② 3.0
  3. ③ 3.5
  4. ④ 4.0
정답 확인

정답 ②

98번
애자사용 공사를 습기가 많은 장소에 시설하는 경우 전선과 조영재 사이의 이격거리는 몇 cm 이상이어야 하는가? (단, 사용전압은 440V인 경우이다.)
  1. ① 2.0
  2. ② 2.5
  3. ③ 4.5
  4. ④ 6.0
정답 확인

정답 ③

99번
저압 옥내 간선 및 분기회로의 시설 규정 중 틀린 것은?
  1. ① 저압 옥내 간선의 전원측 전로에는 간선을 보호하는 과 전류차단기를 시설하여야 한다.
  2. ② 간선보호용 과전류차단기는 옥내 간선의 허용전류를 초 과하는 정격전류를 가져야 한다.
  3. ③ 간선으로 사용하는 전선은 전기사용기계 기구의 정격전 류 합계 이상의 허용전류를 가져야 한다.
  4. ④ 저압 옥내 간선과 분기점에서 전선의 길이가 3m 이하인 곳에 개폐기 및 과전류차단기를 시설하여야 한다.
정답 확인

정답 ②

100번
터널 등에 시설하는 사용전압이 220V인 전구선이 0.6/1kV EP 고무 절연 클로로프렌 캡타이어 케이블일 경우 단면적 은 최소 몇 mm2 이상이어야 하는가?
  1. ① 0.5
  2. ② 0.75
  3. ③ 1.25
  4. ④ 1.4 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2016년 2회 다음 회차2017년 2회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
