전기공사기사 2018년 3회 기출문제

2018-09-15 시행 · 83문항

이 회차 문제 풀기 →
2번
리튬전지의 특징이 아닌 것은?
  1. ① 자기방전이 크다.
  2. ② 에너지 밀도가 높다.
  3. ③ 기전력이 약 3V 정도로 높다.
  4. ④ 동작온도범위가 넓고 장기간 사용이 가능하다.
정답 확인

정답 ①

3번
트랜지스터의 안정도가 제일 좋은 바이어스법은?
  1. ① 고정 바이어스
  2. ② 조합 바이어스
  3. ③ 전압궤환 바이어스
  4. ④ 전류궤환 바이어스
정답 확인

정답 ②

4번
지름 2m의 작업면의 중심 바로 위 1m의 높이에서 각 방향의 광도가 100cd 되는 광원 1개로 조명할 때의 조명률은 약 몇 %인가?
  1. ① 10
  2. ② 15
  3. ③ 48
  4. ④ 65
정답 확인

정답 ②

5번
전등효율이 14lm/W인 100W LED 전등의 구면광도는 약 몇 cd인가?
  1. ① 95
  2. ② 111
  3. ③ 120
  4. ④ 127
정답 확인

정답 ②

6번
금속이나 반도체에 전류를 흘리고 이것과 직각 방향으로 자 계를 가하면 전류와 자계가 이루는 면에 직각 방향으로 기전 력이 발생한다. 이러한 현상은?
  1. ① 홀(hall) 효과
  2. ② 핀치(pinch) 효과
  3. ③ 제벡(seebeck) 효과
  4. ④ 펠티에(peltier) 효과
정답 확인

정답 ①

7번
단상 유도전동기 중 기동 토크가 가장 큰 것은?
  1. ① 반발 기동형
  2. ② 분상 기동형
  3. ③ 콘덴서 기동형
  4. ④ 세이딩 코일형
정답 확인

정답 ①

8번
형태가 복잡하게 생긴 금속 제품을 균일하게 가열하는데 가 장 적합한 가열방식은?
  1. ① 염욕로
  2. ② 흑연화로
  3. ③ 카보런덤로
  4. ④ 페로알로이로
정답 확인

정답 ①

10번
열차의 설비에 의한 전력 소비량을 감소시키는 방법이 아닌 것은?
  1. ① 회생제동을 한다.
  2. ② 직병렬 제어를 한다.
  3. ③ 기어비를 크게 한다.
  4. ④ 차량의 중량을 경감한다.
정답 확인

정답 ③

11번
금속관(규격품) 1본의 길이는 약 몇 m인가?
  1. ① 4.44
  2. ② 3.66
  3. ③ 3.56
  4. ④ 3.3
정답 확인

정답 ②

12번
지선과 지선용 근가를 연결하는 금구는?
  1. ① 볼쇄클
  2. ② U볼트
  3. ③ 지선 롯트
  4. ④ 지선밴드
정답 확인

정답 ③

13번
비포장 퓨즈의 종류가 아닌 것은?
  1. ① 실퓨즈
  2. ② 핀퓨즈
  3. ③ 고리퓨즈
  4. ④ 플러그퓨즈
정답 확인

정답 ④

14번
수전설비를 주차단장치의 구성으로 분류하는 방법이 아닌 것은?
  1. ① CB형
  2. ② PF-S형
  3. ③ PF-CB형
  4. ④ PF-PF형
정답 확인

정답 ④

15번
행거밴드란 무엇인가?
  1. ① 완금을 전주에 설치하는데 필요한 밴드
  2. ② 완금에 암타이를 고정시키기 위한 밴드
  3. ③ 전주 자체에 변압기를 고정시키기 위한 밴드
  4. ④ 전주에 COS 또는 LA를 고정시키기 위한 밴드
정답 확인

정답 ③

16번
백열전구의 앵커에 사용되는 재료는?
  1. ① 철
  2. ② 크롬
  3. ③ 망간
  4. ④ 몰리브덴
정답 확인

정답 ④

17번
저압의 전선로 및 인입선의 중성선 또는 접지측 전선을 애 자의 빛깔에 의하여 식별하는 경우 어떤 빛깔의 애자를 사 용하는가?
  1. ① 흑색
  2. ② 청색
  3. ③ 녹색
  4. ④ 백색
정답 확인

정답 ②

18번
방전등의 일종으로서 효율이 대단히 좋으며, 광색은 순황색 이고 연기나 안개 속을 잘 투과하며 대비성이 좋은 것은?
  1. ① 수은등
  2. ② 형광등
  3. ③ 나트륨등
  4. ④ 요오드등
정답 확인

정답 ③

19번
금속덕트 공사에서 금속덕트의 설명으로 틀린 것은?
  1. ① 덕트 철판의 두께가 1.2mm 이상일 것
  2. ② 폭이 5㎝를 초과하는 철판으로 제작할 것
  3. ③ 덕트의 바깥면만 산화방지를 위한 아연도금을 할 것
  4. ④ 덕트의 안쪽면만 전선의 피복을 손상시키는 돌기가 없을 것
정답 확인

정답 ③

20번
보호계전기의 종류가 아닌 것은?
  1. ① ASS
  2. ② OVR
  3. ③ SGR
  4. ④ OCGR
정답 확인

정답 ①

21번
밸런서의 설치가 가장 필요한 배전방식은?
  1. ① 단상 2선식
  2. ② 단상 3선식
  3. ③ 3상 3선식
  4. ④ 3상 4선식
정답 확인

정답 ②

22번
전력용 피뢰기에서 직렬 갭의 주된 사용 목적은?
  1. ① 충격방전 개시전압을 높게 하기 위함
  2. ② 방전내량을 크게 하고 장시간 사용하여도 열화를 적게 하기 위함
  3. ③ 상시는 누설전류를 방지하고 충격파 방전 종류 후에는 속류를 즉시 차단하기 위함
  4. ④ 충격파가 침입할 때 대지에 흐르는 방전전류를 크게하여 제한전압을 낮게 하기 위함
정답 확인

정답 ③

23번
최소 동작 전류값 이상이면 일정한 시간에 동작하는 특성을 갖는 계전기는?
  1. ① 정한시 계전기
  2. ② 반한시 계전기
  3. ③ 순한시 계전기
  4. ④ 반한시성 정한시 계전기
정답 확인

정답 ①

24번
3상 송전계통에서 수전단 전압이 60000V, 전류가 200A, 선 로의 저항이 9Ω, 리액턴스가 13Ω일 때, 송전단 전압과 전 압강하율은 약 얼마인가? (단, 수전단 역률은 0.6이라고 한 다.)
  1. ① 송전단 전압 : 65473V, 전압강하율 : 9.1%
  2. ② 송전단 전압 : 65473V, 전압강하율 : 8.1%
  3. ③ 송전단 전압 : 82453V, 전압강하율 : 9.1%
  4. ④ 송전단 전압 : 82453V, 전압강하율 : 8.1%
정답 확인

정답 ①

25번
화력발전소의 위치를 선정할 때 고려하지 않아도 되는 것 은?
  1. ① 전력 수요지에 가까울 것
  2. ② 바람이 불지 않도록 산으로 둘러싸여 있을 것
  3. ③ 값이 싸고 풍부한 용수와 냉각수를 얻을 수 있을 것
  4. ④ 연료의 운반과 저장이 편리하며 지반이 견고할 것
정답 확인

정답 ②

26번
변전소 전압의 조정방법 중 선로전압강하 보상기(LDC)의 역 할은?
  1. ① 승압기로 저하된 전압을 보상
  2. ② 분로 리액터로 전압상승을 억제
  3. ③ 직렬 콘덴서로 선로 리액턴스를 보상
  4. ④ 선로의 전압강하를 고려하여 기준 전압을 조정
정답 확인

정답 ④

27번
단도체 대신 같은 단면적의 복도체를 사용할 때의 설명으로 옳은 것은?
  1. ① 인덕턴스가 증가한다.
  2. ② 코로나 임계전압이 높아진다.
  3. ③ 선로의 작용정전용량이 감소한다.
  4. ④ 전선 표면의 전위경도를 증가시킨다.
정답 확인

정답 ②

28번
수차에 있어서 비속도가 높다는 의미는?
  1. ① 속도변동률이 높다는 것이다.
  2. ② 유수의 유속이 빠르다는 것이다.
  3. ③ 수차의 실제의 회전수가 높다는 것이다.
  4. ④ 유수에 대한 수차 러너의 상대속도가 빠르다는 것이다.
정답 확인

정답 ④

29번
출력 30000㎾h의 화력발전소에서 6000kcal/㎏의 석탄을 매 시간 15톤의 비율로 사용하고 있다고 한다. 이 발전소의 종 합효율은 약 몇 %인가?
  1. ① 28.7
  2. ② 31.7
  3. ③ 33.7
  4. ④ 36.7
정답 확인

정답 ①

30번
3상 단락고장을 대칭좌표법으로 해석을 할 경우 필요한 것 은?
  1. ① 정상임피던스도
  2. ② 정상임피던스도 및 역상임피던스도
  3. ③ 정상임피던스도 및 영상임피던스도
  4. ④ 역상임피던스도 및 영상임피던스도
정답 확인

정답 ①

31번
송전계통에서 안정도 증진과 관계없는 것은?
  1. ① 차폐선의 채용
  2. ② 고속재폐로 방식의 채용
  3. ③ 계통의 전달 리액턴스 감소
  4. ④ 발전기 속응여자 방식의 채용
정답 확인

정답 ①

32번
정격전압 154kV, 1선의 유도리액턴스가 20Ω인 3상 3선식 송전선로에서 154kV, 100MVA 기준으로 환산한 이 선로의 %리액턴스는 약 몇 %인가?
  1. ① 1.4
  2. ② 2.2
  3. ③ 4.2
  4. ④ 8.4
정답 확인

정답 ④

33번
전력계통의 전압조정과 무관한 것은?
  1. ① 전력용콘덴서
  2. ② 자동전압조정기
  3. ③ 발전기의 조속기
  4. ④ 부하시 탭 조정장치
정답 확인

정답 ③

34번
저압 뱅킹 배전방식으로 운전 중 변압기 또는 선로사고에 의하여 뱅킹 내의 건전한 변압기의 일부 또는 전부가 연쇄 적으로 회로로부터 차단되는 현상은?
  1. ① 아킹(Arcing)
  2. ② 댐핑(Dapping)
  3. ③ 플리커(Flicker)
  4. ④ 캐스케이딩(Cascading)
정답 확인

정답 ④

35번
중성점 직접 접지방식의 장점이 아닌 것은?
  1. ① 다른 접지방식에 비하여 개폐 이상전압이 낮다.
  2. ② 1선 지락 시 건전상의 대지전압이 거의 상승하지 않는 다.
  3. ③ 1선 지락전류가 작으므로 차단기가 처리해야 할 전류가 작다.
  4. ④ 중성점 전압이 항상 0이므로 변압기의 가격과 중량을 줄 일 수 있다.
정답 확인

정답 ③

37번
전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전 기는?
  1. ① 방향거리 계전기
  2. ② 부족전압 계전기
  3. ③ 선택접지 계전기
  4. ④ 부족전류 계전기
정답 확인

정답 ①

38번
전력 퓨즈(Power Fuse)는 고압, 특고압기기의 주로 어떤 전 류의 차단을 목적으로 설치하는가?
  1. ① 충전전류
  2. ② 부하전류
  3. ③ 단락전류
  4. ④ 영상전류
정답 확인

정답 ③

39번
3상 3선식 송전선로에서 선간전압을 3000V에서 5200V로 높일 때 전선이 같고 송전 손실률과 역률이 같다고 하면 송 전전력[㎾]은 약 몇 배로 증가하는가?
  1. ① √3
  2. ② 3
  3. ③ 5.4
  4. ④ 6
정답 확인

정답 ②

40번
진공차단기의 특징에 적합하지 않은 것은?
  1. ① 화재위험이 거의 없다.
  2. ② 소형 경량이고 조작 기구가 간단하다.
  3. ③ 동작 시 소음이 크지만 소호실의 보수가 거의 필요하지 않다.
  4. ④ 차단시간이 짧고 차단성능이 회로 주파수의 영향을 받지 않는다.
정답 확인

정답 ③

41번
3상 유도전동기의 슬립 범위를 1~2로 하여 3선 중 2선의 접속을 바꾸어 제동하는 방법은?
  1. ① 회생제동
  2. ② 단상제동
  3. ③ 역상제동
  4. ④ 직류제동
정답 확인

정답 ③

42번
극수가 4극이고 전기자권선이 단중 중권인 직류발전기의 전 기자전류가 40A이면 전기자권선의 각 병렬회로에 흐르는 전 류[A]는?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

43번
다음 그림은 어떤 전동기의 1차측 결선도인가?
전기공사기사 2018년 3회 43번 문제 그림
  1. ① 콘덴서 전동기
  2. ② 반발 유도전동기
  3. ③ 모노사이클릭기동전동기
  4. ④ 반발기동 단상 유도전동기
정답 확인

정답 ③

44번
누설변압기의 설명 중 틀린 것은?
  1. ① 2차 전류가 증가하면 누설자속이 증가한다.
  2. ② 리액턴스가 크기 때문에 전압변동률이 크다.
  3. ③ 2차 전류가 증가하면 2차 전압강하가 증가한다.
  4. ④ 누설자속이 증가하면 주자속은 증가하여 2차 유도기전력 이 증가한다.
정답 확인

정답 ④

45번
직류기에 있어서 불꽃 없는 정류를 얻는데 가장 유효한 방 법은?
  1. ① 보극과 보상권선
  2. ② 보극과 탄소브러시
  3. ③ 탄소브러시와 보상권선
  4. ④ 자기포화와 브러시의 이동
정답 확인

정답 ②

47번
직류발전기의 단자전압을 조정하려면 어느 것을 조정하여야 하는가?
  1. ① 기동저항
  2. ② 계자저항
  3. ③ 방전저항
  4. ④ 전기자저항
정답 확인

정답 ②

48번
톰슨형 단상 반발전동기의 설명 중 틀린 것은?
  1. ① 동기속도 이상으로 회전할 수 없다.
  2. ② 운전 중 정류자를 모두 단락하면 단상유도전동기가 된 다.
  3. ③ 회전방향을 바꾸려면 브러시를 반대방향으로 이동시킨 다.
  4. ④ 브러시의 위치조정으로 기동토크는 전부하 토크의 약 400~500% 정도가 된다.
정답 확인

정답 ①

49번
차동 복권발전기를 분권발전기로 하려면 어떻게 하여야 하 는가?
  1. ① 분권계자를 단락시킨다.
  2. ② 직권계자를 단락시킨다.
  3. ③ 분권계자를 단선시킨다.
  4. ④ 직권계자를 단선시킨다.
정답 확인

정답 ②

51번
기동토크가 가장 큰 직류전동기는?
  1. ① 직권전동기
  2. ② 분권전동기
  3. ③ 복권전동기
  4. ④ 타여자전동기
정답 확인

정답 ①

52번
60Hz, 6300/210V, 15kVA의 단상변압기에 있어서 임피던스 전압은 185V, 임피던스 와트는 250W이다. 이 변압기를 5kVA, 지상 역률 0.8의 부하를 건 상태에서의 전압변동률은 약 몇 %인가?
  1. ① 0.89
  2. ② 0.93
  3. ③ 0.95
  4. ④ 0.80
정답 확인

정답 ②

53번
변압기의 권수비 a＝6600/220, 철심의 단면적 0.02m2, 최 대 자속밀도 1.2Wb/m2일 때 1차 유도기전력은 약 몇 V인 가? (단, 주파수는 60Hz이다.)
  1. ① 1407
  2. ② 3521
  3. ③ 42198
  4. ④ 49814
정답 확인

정답 ③

54번
동기발전기를 회전계자형으로 사용하는 이유 중 틀린 것은?
  1. ① 기전력의 파형을 개선한다.
  2. ② 계자극은 기계적으로 튼튼하게 만들기 쉽다.
  3. ③ 전기자권선은 전압이 높고 결선이 복잡하다.
  4. ④ 계자회로는 직류의 저압회로이며, 소요전력이 적다.
정답 확인

정답 ①

55번
변압기의 습기를 제거하여 절연을 향상시키는 건조법이 아 닌 것은?
  1. ① 열풍법
  2. ② 단락법
  3. ③ 진공법
  4. ④ 건식법
정답 확인

정답 ④

56번
6극, 30㎾, 380V, 60Hz의 정격을 가진 Y결선 3상 유도전동 기의 구속시험 결과 선간전압 50V, 선전류 60A, 3상 입력 2.5㎾이고 또 단자간의 직류 저항은 0.18Ω이었다. 이 전동 기를 정격전압으로 기동하는 경우 기동 토크는 약 몇 ㎏·m 인가?
  1. ① 72
  2. ② 117
  3. ③ 702
  4. ④ 1149
정답 확인

정답 ①

57번
△결선 변압기의 1대가 고장으로 V결선으로 할 때 공급전력 은 고장 전 전력에 대하여 몇 %인가?
  1. ① 86.6
  2. ② 75
  3. ③ 66.7
  4. ④ 57.7
정답 확인

정답 ④

58번
전동기 제어에 많이 사용되는 인버터를 입력 전원의 형태로 구분한 것은?
  1. ① 구형파, PWM 인버터
  2. ② 전압원, 전류원 인버터
  3. ③ 전압원, 사인파 PWM 인버터
  4. ④ 히스테리시스, 공간벡터 인버터
정답 확인

정답 ②

59번
저항 부하의 단상 반파 정류회로에서 맥동률은 약 얼마인 가?
  1. ① 0.48
  2. ② 1.11
  3. ③ 1.21
  4. ④ 1.41
정답 확인

정답 ③

61번
다음 회로는 스위치 K가 열린 상태에서 정상상태에 있었다. t＝0에서 스위치를 갑자기 닿았을 때 V(0＋) 및 i(0＋)는?
전기공사기사 2018년 3회 61번 문제 그림
  1. ① 0V, 12.5㎃
  2. ② 50V, 0㎃
  3. ③ 50V, 12.5㎃
  4. ④ 50V, -12.5㎃ 62. 의 역 라플라스 변환은?
  5. ⑤ tn
  6. ⑥ tn-1
정답 확인

정답 ③

63번
다음과 같이 Y결선을 △결선으로 변환할 경우 R1의 임피던 스는 몇 Ω인가?
전기공사기사 2018년 3회 63번 문제 그림
  1. ① 0.33
  2. ② 3.67
  3. ③ 5.5
  4. ④ 11
정답 확인

정답 ③

64번
60Hz, 120V 정격인 단상 유도전동기의 출력은 3HP이고 효 율은 90%이며 역률은 80%이다. 역률을 100%로 개선하기 위한 병렬 콘덴서가 흡수하는 복소전력은 몇 VA인가? (단, 1HP＝746W이다.)
  1. ① -j1865
  2. ② -j2252
  3. ③ -j2667
  4. ④ -j3156
정답 확인

정답 ①

65번
2단자 임피던스의 허수부가 어떤 주파수에 관해서도 언제나 0이 되고, 실수부도 주파수에 무관하게 항상 일정하게 되는 회로는?
  1. ① 정저항 회로
  2. ② 정인덕턴스 회로
  3. ③ 정임피던스 회로
  4. ④ 정리액턴스 회로
정답 확인

정답 ①

66번
불평형 3상 회로에서 전압의 대칭분을 각각 I0, I1, I2전류의 대칭분을 각각 V0, V1, V2라 할 때 대칭분으로 표시 되는 복 소전력은?
  1. ① V0I*1＋V1I*2＋V2I*0
  2. ② V0I*0＋V1I*1＋V2I*2
  3. ③ 3V0I*1＋V1I*2＋V2I*0
  4. ④ 3V0I*0＋V1I*1＋V2I*2
정답 확인

정답 ④

67번

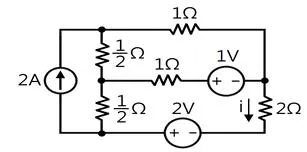

그림에서 2Ω에 흐르는 전류 i는 몇 A인가?
전기공사기사 2018년 3회 67번 문제 그림전기공사기사 2018년 3회 67번 문제 그림
  1. ① 28/31
  2. ② 4/13
  3. ③ 4/7
정답 확인

정답 ①

68번
처음 10초간은 100A의 전류를 흘리고 다음 20초간은 20A 의 전류를 흘리는 전류의 실효값은 몇 A인가?
  1. ① 50
  2. ② 55
  3. ③ 60
  4. ④ 65
정답 확인

정답 ③

69번
3상 부하가 Δ결선되었을 때 n상에는 콘덕턴스 0.3℧, b상 에는 콘덕턴스 0.3℧, c상은 유도 서셉턴스 0.3℧가 연결되 어있다. 이 부하의 영상 어드미턴스[℧]는?
  1. ① 0.2 – j0.1
  2. ② 0.3 ＋ j0.3
  3. ③ 0.6 – j0.3
  4. ④ 0.6 ＋ j0.3
정답 확인

정답 ①

78번
근궤적에 관한 설명으로 틀린 것은?
  1. ① 근궤적은 허수축에 대칭이다.
  2. ② 근궤적은 K＝0일 때 극에서 출발하고 K＝∞일 때 영점에 도착한다.
  3. ③ 실수축 위의 극과 영점을 더한 수가 홀수개가 되는 극 또는 영점에서 왼쪽의 실수축에 근궤적이 존재한다.
  4. ④ 극위 수가 영점보다 많을 경우, K가 무한에 접근하면 근 궤적은 점근선을 따라 무한원점으로 간다.
정답 확인

정답 ①

81번
사용전압 15kV 이하인 특고압 가공전선로의 중성선 다중접 지식에 사용되는 접지선의 공칭단면적은 몇 mm2의 연동선 또는 이와 동등이상의 굵기로서 고장전류를 안전하게 통할 수 있는 것이어야 하는가? (단, 전로에 지락이 생긴 경우 2 초 이내에 전로로부터 자동차단하는 장치를 하였다.)
  1. ① 2.5
  2. ② 6
  3. ③ 8
  4. ④ 16
정답 확인

정답 ②

82번
22kV의 특고압 가공전선로의 전선을 특고압 절연전선으로 시가지에 시설할 경우, 전선의 지표상의 높이는 최소 몇 m 이상인가?
  1. ① 8
  2. ② 10
  3. ③ 12
  4. ④ 14
정답 확인

정답 ①

83번
특고압용 변압기의 내부에 고장이 생겼을 경우에 자동차단 장치 또는 경보장치를 하여야 하는 최소 뱅크용량은 몇 kVA 인가?
  1. ① 1000
  2. ② 3000
  3. ③ 5000
  4. ④ 10000
정답 확인

정답 ③

84번
35kV 이하의 모선에 접속되는 전력용콘덴서에 울타리를 시 설하는 경우에 울타리의 높이와 울타리로부터 충전부분까지 의 거리의 합계는 최소 몇 m 이상이 되어야 하는가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ③

85번
지중 전선로를 관로식에 의하여 시설하는 경우 매설 깊이를 최소 몇 m 이상으로 하여야 하는가?
  1. ① 0.6
  2. ② 1
  3. ③ 1.2
  4. ④ 1.5
정답 확인

정답 ②

86번
사람이 상시 통행하는 터널 안의 배선을 애자사용공사에 의 하여 시설하는 경우 설치 높이는 노면상 몇 m 이상이어야 하는가?
  1. ① 1.5
  2. ② 2.0
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ③

87번
전력 보안 가공통신선을 시설할 때 철도의 궤도를 횡단하는 경우에는 레일면상 몇 m 이상의 높이이어야 하는가?
  1. ① 5
  2. ② 5.5
  3. ③ 6
  4. ④ 6.5
정답 확인

정답 ④

88번
사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등 에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가?
  1. ① 250
  2. ② 300
  3. ③ 350
  4. ④ 400
정답 확인

정답 ②

89번
가요전선관 공사에 의한 저압 옥내배선으로 틀린 것은?
  1. ① 2종 금속제 가요전선관을 사용하였다.
  2. ② 전선으로 옥외용 비닐 절연전선을 사용하였다.
  3. ③ 규격에 적당한 지름 4mm2의 단선을 사용하였다.
  4. ④ 사람이 접촉할 우려가 없어서 제3종 접지공사를 하였다.
정답 확인

정답 ②

90번
고압 또는 특고압의 전로 중에서 기계 기구 및 전선을 보호 하기 위하여 필요한 곳에 시설하는 것은?
  1. ① 단로기
  2. ② 리액터
  3. ③ 전력용콘덴서
  4. ④ 과전류차단기
정답 확인

정답 ④

91번
발전기·전동기·조상기·기타 회전기(회전 변류기 제외)의 절 연내력 시험 시 시험전압은 권선과 대지 사이에 연속하여 몇 분간 가하여야 하는가?
  1. ① 10
  2. ② 15
  3. ③ 20
  4. ④ 30
정답 확인

정답 ①

92번
가공인입선 및 수용장소의 조영물의 옆면 등에 시설하는 전 선으로서 그 수용장소의 인입구에 이르는 부분의 전선을 무 엇이라고 하는가?
  1. ① 인입선
  2. ② 옥외배선
  3. ③ 옥측배선
  4. ④ 배전간선
정답 확인

정답 ①

93번
옥내에 시설하는 저압전선에 나전선을 사용할 수 있는 경우 는?
  1. ① 금속관 공사에 의하여 시설
  2. ② 합성수지관 공사에 의하여 시설
  3. ③ 라이팅덕트 공사에 의하여 시설
  4. ④ 취급자 이외의 자가 쉽게 출입할 수 있는 장소에 시설
정답 확인

정답 ③

94번
교류식 전기철도는 그 단상부하에 의한 전압 불평형으로 전 기사업용 발전기·조상기·변압기·기타의 기계기구에 장해가 생기지 아니하도록 시설하여야 한다. 전압불평형의 한도는?
  1. ① 전기사업자용 변전소에서 3% 이하일 것
  2. ② 전기사업자용 변전소에서 4% 이하일 것
  3. ③ 교류식 전기철도 변전소의 수전점에서 3% 이하일 것
  4. ④ 교류식 전기철도 변전소의 수전점에서 4% 이하일 것
정답 확인

정답 ③

95번
발전소, 변전소 또는 이에 준하는 곳의 최소 몇 V를 초과하 는 전로에는 그의 보기 쉬운 곳에 상별 표시를 하여야 하는 가?
  1. ① 7000
  2. ② 13200
  3. ③ 22900
  4. ④ 35000
정답 확인

정답 ①

96번
철주가 강관에 의하여 구성되는 사각형의 것일 때 갑종풍압 하중을 계산하려 한다. 수직 투영면적 1m2에 대한 풍압하중 은 몇 Pa를 기초하여 계산하는가?
  1. ① 588
  2. ② 882
  3. ③ 1117
  4. ④ 1255
정답 확인

정답 ③

97번
사용전압 60kV 이하의 특고압 가공전선로는 가공전화선로에 통신상의 장해를 방지하기 위하여 전화선로의 길이 12km마 다 유도전류가 최대 몇 μA를 넘지 않도록 시설하여야 하는 가?
  1. ① 1
  2. ② 2
  3. ③ 4
  4. ④ 6
정답 확인

정답 ②

98번
지중전선로에서 관·암거·기타 지중전선을 넣은 방호장치의 금속제 부분 또는 금속제의 전선 접속함은 몇 종 접지공사 를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설 을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

99번
지상에 설치한 380V용 저압 전동기의 금속제 외함에는 제 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세 한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

100번
고압 가공전선로를 가공케이블로 시설하는 경우 틀린 것 은?
  1. ① 조가용선은 단면적 22mm2인 아연도철연선을 사용하였 다.
  2. ② 조가용선 및 케이블의 피복에 사용하는 금속제에는 제3 종 접지공사를 하였다.
  3. ③ 케이블은 조가용선에 행거로 시설할 경우 그 행거의 간 격을 60㎝로 시설하였다.
  4. ④ 조가용선의 케이블에 접촉시켜 그 위에 쉽게 부식하지 아니하는 금속 테이프 등을 20㎝ 이하의 간격을 유지하 며 나선상으로 감아 붙였다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2018년 2회 다음 회차2019년 1회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
