전기공사기사 2017년 3회 기출문제

2017-09-23 시행 · 94문항

이 회차 문제 풀기 →
1번
전기철도에서 전식 방지법이 아닌 것은?
  1. ① 변전소 간격을 짧게 한다.
  2. ② 대지에 대한 레일의 절연저항을 크게 한다.
  3. ③ 귀선의 극성을 정기적으로 바꿔주어야 한다.
  4. ④ 귀선 저항을 크게하기 위해 레일에 본드를 시설한다.
정답 확인

정답 ④

2번
자기방전량만을 항시 충전하는 부동충전방식의 일종인 충전 방식은?
  1. ① 세류충전
  2. ② 보통충전
  3. ③ 급속충전
  4. ④ 균등충전
정답 확인

정답 ①

3번
경사각, 미끄럼 마찰계수 μ의 경사면위에서 중량 M(kg)의 물 체를 경사면과 평행하게 속도ｖ(m/s)로 끌어올리는 데 필요 한 힘 는?
  1. ① F=9.8M(sinθ+μscosθ)
  2. ② F=9.8M(cosθ+μssinθ)
  3. ③ F=9.8Mv(sinθ+μscosθ)
  4. ④ F=9.8Mv(cosθ+μssinθ)
정답 확인

정답 ①

4번
엘리베이터에 사용되는 전동기의 특성이 아닌 것은?
  1. ① 소음이 적어야 한다.
  2. ② 기동 토크가 적어야 한다.
  3. ③ 회전부분의 관성 모멘트는 적어야 한다.
  4. ④ 가속도의 변화비율이 일정값이 되도록 선택한다.
정답 확인

정답 ②

5번
반경 r, 휘도가 B 인 완전 확산성 구면 광원의 중심에서 h되 는 거리의 점 P에서 이 광원 의 중심으로 향하는 조도의 크 기는 얼마인가?
  1. ① πBr2
  2. ② πB
  3. ③ πBr2h
  4. ④ πBr2/h2
정답 확인

정답 ④

6번
교류식 전기 철도에서 전압불평형을 경감시키기 위해서 사용 하는 변압기 결선방식은?
  1. ① Y-결선
  2. ② Δ-결선
  3. ③ V-결선
  4. ④ 스코트 결선
정답 확인

정답 ④

7번
흑연화로, 카보런덤로, 카바이드로 등의 가열방식은?
  1. ① 아크 가열
  2. ② 유도 가열
  3. ③ 간접저항 가열
  4. ④ 직접저항 가열
정답 확인

정답 ④

8번
SCR의 턴온(turn on) 시 20A 의 전류가 흐른다. 게이트 전류 를 반으로 줄이면 SCR의 전류(A)는?
  1. ① 5
  2. ② 10
  3. ③ 20
  4. ④ 40
정답 확인

정답 ③

9번
완전 확산면의 휘도(B)와 광속 발산도(R)의 관계식은?
  1. ① R=4πB
  2. ② R=2πB
  3. ③ R=π2B
  4. ④ R=πB
정답 확인

정답 ③

10번
최근 많이 사용되는 전력용 반도체 소자 중 IGBT의 특성이 아닌 것은?
  1. ① 게이트 구동전력이 매우 높다.
  2. ② 용량은 일반 트랜지스터와 동등한 수준이다.
  3. ③ 소스에 대한 게이트의 전압으로 도통과 차단을 제어한 다.
  4. ④ 스위칭 속도는 FET와 트랜지스터의 중간정도로 빠른편 에 속한다.
정답 확인

정답 ①

11번
리튬 1차 전지의 부극 재료로 사용되는 것은?
  1. ① 리튬염
  2. ② 금속리튬
  3. ③ 불화카본
  4. ④ 이산화망간
정답 확인

정답 ②

12번
번개로 인한 외부 이상전압이나 개폐 서지로 인한 내부 이 상전압으로부터 전기시설을 보호하는 장치는?
  1. ① 피뢰기
  2. ② 피뢰침
  3. ③ 차단기
  4. ④ 변압기
정답 확인

정답 ①

13번
고장전류 차단능력이 없는 것은?
  1. ① LS
  2. ② VCB
  3. ③ ACB
  4. ④ MCCB
정답 확인

정답 ①

14번
전선 재료로서 구비할 조건 중 틀린 것은?
  1. ① 도전율이 클 것
  2. ② 접속이 쉬울 것
  3. ③ 내식성이 작을 것
  4. ④ 가요성이 풍부할 것
정답 확인

정답 ③

15번
램프효율이 우수하고 단색광이므로 안개지역에서 가장 많이 사용되는 광원은?
  1. ① 수은등
  2. ② 나트륨등
  3. ③ 크세논등
  4. ④ 메탈할라이드등
정답 확인

정답 ②

16번
누전차단기의 동작시간 중 틀린 것은?
  1. ① 고감도 고속형: 정격감도전류에서 0.1초 이내
  2. ② 중감도 고속형: 정격감도전류에서 0.2초 이내
  3. ③ 고감도 고속형: 인체감전보호용은 0.03초 이내
  4. ④ 중감도 시연형: 정격감도전류에서 0.1초를 초과하고 2초 이내
정답 확인

정답 ②

17번
특고압, 고압, 저압에 사용되는 완금(완철)의 표준길이(mm) 에 해당되지 않는 것은?
  1. ① 900
  2. ② 1800
  3. ③ 2400
  4. ④ 3000
정답 확인

정답 ④

18번
하향 광속으로 직접 작업면에 직사시키고 상향 광속의 반사 광으로 작업면의 조도를 증 가시키는 조명기구는?
  1. ① 간접 조명기구
  2. ② 직접 조명기구
  3. ③ 반직접 조명기구
  4. ④ 전반확산 조명기구
정답 확인

정답 ④

19번
금속관 공사에서 절연부싱을 쓰는 목적은?
  1. ① 관의 끝이 터지는 것을 방지
  2. ② 관의 단구에서 전선 손상을 방지
  3. ③ 박스 내에서 전선의 접속을 방지
  4. ④ 관의 단구에서 조영재의 접속을 방지
정답 확인

정답 ②

20번
강제 전선관에 대한 설명으로 틀린 것은?
  1. ① 후강 전선관과 박강 전선관으로 나누어진다.
  2. ② 폭발성 가스나 부식성 가스가 있는 장소에 적합하다.
  3. ③ 녹이 스는 것을 방지하기 위해 건식아연도금범이 사용된 다.
  4. ④ 주로 강으로 만들고 알루미늄이나 황동, 스테인레스 등 은 강제관에서 제외된다.
정답 확인

정답 ④

21번
보호계전기에서 요구되는 특성이 아닌 것은?
  1. ① 동작이 예민하고 오동작이 없을 것
  2. ② 고장개소를 정확히 선택할 수 있을 것
  3. ③ 고장상태를 식별하여 정도를 파악할 수 있을 것
  4. ④ 동작을 느리게 하여 다른 건전부의 송전을 막을 것
정답 확인

정답 ④

22번
GIS(Gas Insulated Switch Gear)의 특징이 아닌 것은?
  1. ① 내부점검, 부품교환이 번거롭다.
  2. ② 신뢰성이 향상되고, 안전성이 높다.
  3. ③ 장비는 저렴하지만 시설공사 방법은 복잡하다.
  4. ④ 대기 절연을 이용한 것에 비하면 현저하게 소형화할 수 있다.
정답 확인

정답 ③

24번
지락고장 시 이상전압의 발생 우려가 거의 없는 접지방식 은?
  1. ① 비접지방식
  2. ② 직접접지방식
  3. ③ 저항접지방식
  4. ④ 소호리액터접지방식
정답 확인

정답 ②

25번
송전계통의 중성점을 직접 접지하는 방식의 특징이 아닌 것 은?
  1. ① 계통의 과도 안정도가 좋아짐
  2. ② 대지 전위상승을 억제하여 전선로 및 기기 절연 레벨의 경감
  3. ③ 지락고장 시 보호 계전기의 동작을 신속 정확하게 함
  4. ④ 소호 리액터 방식에서는 1선 지락시 아크를 신속히 소멸
정답 확인

정답 ①

26번
차단기의 동작 책무에 의한 차단기를 재투입할 경우 전자 또는 기계력에 의한 반발력을 견뎌야 한다. 차단기의 정격 투입전류는 정격차단전류의 몇 배 이상을 선정하여야 하는 가?
  1. ① 1.2
  2. ② 1.5
  3. ③ 2.2
  4. ④ 2.5
정답 확인

정답 ④

27번
배전선로에서 전압강하를 보상하기 위하여 일반적으로 정격 1차 전압의 10% 범위 내에 서 전압조정을 하고 있다. 전압 조정 방법으로 틀린 것은?
  1. ① 배전선로에서 모선을 일괄 조정
  2. ② 배전용변압기를 V결선하여 조정
  3. ③ 배전용변압기에서 주상변압기의 탭 조정
  4. ④ 배전용변전소의 주변압기 부하 시 탭 조정
정답 확인

정답 ②

28번
가공선 계통을 지중선 계통과 비교할 때 인덕턴스 및 정전 용량은 어떠한가?
  1. ① 인덕턴스, 정전용량이 모두 작다.
  2. ② 인덕턴스, 정전용량이 모두 크다.
  3. ③ 인덕턴스는 크고, 정전용량은 작다.
  4. ④ 인덕턴스는 작고, 정전용량은 크다.
정답 확인

정답 ③

29번

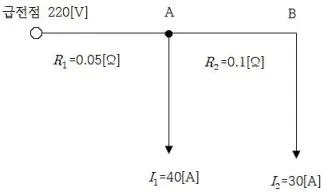

그림과 같은 단상 2선식 배선에서 급전점의 전압이 220V 일 때 A점과 B점의 전압(V) 은 얼마인가? (단, 저항값은 1 선당 저항값이다.)
전기공사기사 2017년 3회 29번 문제 그림
  1. ① 211, 205
  2. ② 215, 209
  3. ③ 213, 207
  4. ④ 209, 203
정답 확인

정답 ③

30번
특유속도가 가장 낮은 수차는?
  1. ① 펠톤수차
  2. ② 사류수차
  3. ③ 프로펠라수차
  4. ④ 프란시스수차
정답 확인

정답 ①

31번
전력선과 통신선간의 상호 정전용량 및 상호 인덕턴스에 의 해 발생되는 유도장해로 옳은 것은?
  1. ① 정전유도장해 및 전자유도장해
  2. ② 전력유도장해 및 전자유도장해
  3. ③ 정전유도장해 및 고조파유도장해
  4. ④ 전자유도장해 및 고조파유도장해
정답 확인

정답 ①

32번
통신선과 병행인 60Hz의 3상 1회선 송전선에서 1선 지락으 로 110A의 영상 전류가 흐 르고 있을 때 통신선에 유기되 는 전자 유도전압은 약 몇 V 인가? (단, 영상전류는 송전선 전체에 걸쳐 같은 크기이고, 통신선과 송전선의 상호 인덕 턴스는 0.05mH/km, 양 선로의 평 행 길이는 55km이다.)
  1. ① 252
  2. ② 293
  3. ③ 342
  4. ④ 365
정답 확인

정답 ③

33번
출력 185000kW의 화력발전소에서 매시간 140t의 석탄을 사용한다고 한다. 이 발전소 의 열효율은 약 몇 % 인가? (단, 사용하는 석탄의 발열량은 4000kcal/kg이다.)
  1. ① 28.4
  2. ② 30.7
  3. ③ 32.6
  4. ④ 34.5
정답 확인

정답 ①

34번
저압 뱅킹 배전방식에서 캐스케이딩이란?
  1. ① 변압기의 전압 배분을 자동으로 하는 것
  2. ② 수전단 전압이 송전단 전압보다 높아지는 현상
  3. ③ 저압선에 고장이 생기면 건전한 변압기의 일부 또는 전 부가 연쇄적으로 차단되는 현상
  4. ④ 전압 동요가 일어나면 연쇄적으로 파동치는 현상
정답 확인

정답 ③

35번
화력발전소에서 열 사이클의 효율 향상을 위한 방법이 아닌 것은?
  1. ① 조속기의 설치
  2. ② 재생, 재열사이클의 채용
  3. ③ 절탄기, 공기예열기의 설치
  4. ④ 고압, 고온증기의 채용과 과열기의 설치
정답 확인

정답 ①

36번
진공차단기의 특징이 아닌 것은?
  1. ① 전류재단현상이 있어 개폐서지가 작다.
  2. ② 접점소모가 적어 수명이 길다.
  3. ③ 화재 및 폭발의 위험이 없다.
  4. ④ 고속도차단 성능이 우수하다.
정답 확인

정답 ①

37번
수용설비 각각의 최대수용전력의 합(kw)을 합성최대 수용전 력(kw)으로 나눈 값은?
  1. ① 부하율
  2. ② 수용률
  3. ③ 부등률
  4. ④ 역률
정답 확인

정답 ③

38번
가공송전선로에서 총 단면적이 같은 경우 단도체와 비교하 여 복도체의 장점이 아닌 것은?
  1. ① 안정도를 증대시킬 수 있다.
  2. ② 공사비가 저렴하고 시공이 간편하다.
  3. ③ 전선표면 전위경도 감소시켜 코로나 임계전압이 높아진 다.
  4. ④ 선로의 인덕턴스가 감소되고 정전용량이 증가해서 송전 용량이 증대된다.
정답 확인

정답 ②

39번
단로기의 사용 목적은?
  1. ① 부하의 차단
  2. ② 과전류의 차단
  3. ③ 단락사고의 차단
  4. ④ 무부하 선로의 개폐
정답 확인

정답 ④

40번
동작 시간에 따른 보호 계전기의 분류와 설명이 옳지 않은 것은?
  1. ① 순한시 계전기는 설정된 최소작동전류 이상의 전류가 흐 르면 즉시 작동하는 것으로 한도를 넘은 양과는 관계가 없다.
  2. ② 반한시 계전기는 작동시간이 전류값의 크기에 따라 변하 는 것으로 전류값이 클수록 느리게 동작하고 반대로 전 류값이 작아질수록 빠르게 작동하는 계전기이다.
  3. ③ 정한시 계전기는 설정된 값 이상의 전류가 흘렀을 때 작 동 전류의 크기와는 관계없이 항상 일정한 시간 후에 작 동하는 계전기이다.
  4. ④ 반한시성 정한시 계전기는 어느 전류값까지는 반한시성 이지만 그 이상이 되면 정한시로 작동하는 계전기이다.
정답 확인

정답 ②

41번
역률 1에서 출력 2kW와 8kW에서 효율이 96%가 되는 단상 변압기가 있다. 출력 8kW, 역율 1에 있어서의 동손(Pc), 철 손(Pi)은 약 몇 W 인가?
  1. ① Pc = 266, Pi = 67
  2. ② Pc = 276, Pi = 68
  3. ③ Pc = 286, Pi = 69
  4. ④ Pc = 296, Pi = 70
정답 확인

정답 ①

42번
수은 정류기의 역호가 발생하는 가장 큰 원인은?
  1. ① 전원전압의 상승
  2. ② 내부저항의 저하
  3. ③ 전원주파수의 저하
  4. ④ 전압과 전류의 과대
정답 확인

정답 ④

43번
교류 발전기의 동기 임피던스는 철심이 포화하면 어떻게 되 는가?
  1. ① 증가한다.
  2. ② 관계없다.
  3. ③ 감소한다.
  4. ④ 증가, 감소가 불명확하다.
정답 확인

정답 ③

44번
60Hz용에서 3600rpm의 고속기이므로 원심력을 작게 하기 위하여 회전자 직경을 작게 하고 축 방향으로 길게 한 원통 형 회전자를 사용한 발전기는?
  1. ① 엔진 발전기
  2. ② 디젤 발전기
  3. ③ 풍력 터빈 발전기
  4. ④ 증기(가스) 터빈 발전기
정답 확인

정답 ④

45번
직류 직권전동기가 있다. 공급 전압이 100V, 전기자 전류가 4A일 때 회전속도는 1500rpm이다. 여기서 공급 전압을 80V로 낮추었을 때 같은 전기자전류에 대하여 회전속도 는 얼마로 되는가? (단, 전기자 권선 및 계자 권선의 전저항은 0.5Ω이다.)
  1. ① 986
  2. ② 1042
  3. ③ 1125
  4. ④ 1194
정답 확인

정답 ④

46번
3300V, 60Hz용 변압기의 와류손이 360W이다. 이 변압기를 2750V, 50Hz에서 사용할 때 변압기의 와류손은 약 몇 W가 되는가?
  1. ① 200
  2. ② 225
  3. ③ 250
  4. ④ 275
정답 확인

정답 ③

47번
직류 분권전동기의 전체 도체수는 100, 단중중권이며 자극 수는 4, 자속수는 극당 0.628Wb이다. 부하를 걸어 전기자 에 5A가 흐르고 있을 때의 토크는 약 몇 N∙m 인가?
  1. ① 12.5
  2. ② 25
  3. ③ 50
  4. ④ 100
정답 확인

정답 ③

48번
직류발전기에서 자속을 끊어 기전력을 유기시키는 부분을 무엇이라 하는가?
  1. ① 계자
  2. ② 계철
  3. ③ 전기자
  4. ④ 정류자
정답 확인

정답 ③

49번
두 동기발전기의 유도기전력이 1000V, 위상차 90°, 동기리 액턴스 100Ω 일 경우 유효 순환전류는 약 몇 A 인가?
  1. ① 5
  2. ② 7
  3. ③ 10
  4. ④ 20
정답 확인

정답 ②

50번
7.5kW, 6극, 200V 용 3상 유도전동기가 있다. 정격 전압으 로 기동하면 기동전류는 정 격전류의 615%이고, 기동 토크 는 전부하 토크의 225%이다. 지금 기동 토크를 전부하 토 크 의 1.5배로 하기 위하여 기동전압을 약 몇 V로 하면 되 는가?
  1. ① 133
  2. ② 143
  3. ③ 153
  4. ④ 163
정답 확인

정답 ④

52번
변압기의 부하가 증가할 때의 현상으로서 틀린 것은?
  1. ① 동손이 증가한다.
  2. ② 온도가 상승한다.
  3. ③ 철손이 증가한다.
  4. ④ 여자전류는 변함없다.
정답 확인

정답 ③

53번
회전계자형 동기발전기에 대한 설명으로 틀린 것은?
  1. ① 대용량의 경우에도 전류는 작다.
  2. ② 전기자권선은 전압이 높고 결선이 복잡하다.
  3. ③ 계자극은 기계적으로 튼튼하게 만들기 쉽다.
  4. ④ 계자회로는 직류의 저압회로이며 소요전력도 적다.
정답 확인

정답 ①

54번
정격속도 1732rpm의 직류직권전동기의 부하토크가 3/4 으 로 되었을 때의 속도는 약 몇 rpm인가? (단, 자기포화는 무 시한다.)
  1. ① 1155
  2. ② 1550
  3. ③ 1750
  4. ④ 2000
정답 확인

정답 ④

55번
보호계전기 구성요소의 기본원리에 속하지 않는 것은?
  1. ① 광전관
  2. ② 전자 흡인
  3. ③ 전자 유도
  4. ④ 정지형 스위칭 회로
정답 확인

정답 ①

56번
단상 직권 정류자 전동기의 회전 속도를 높이는 이유는?
  1. ① 역률을 개선한다.
  2. ② 토크를 증가시킨다.
  3. ③ 리액턴스 강하를 크게 한다.
  4. ④ 전자기에 유도되는 역기전력을 적게 한다.
정답 확인

정답 ①

57번
그림과 같은 정류회로에서 전류계의 지시 값은 약 몇 mA 인가? (단, 전류계는 가동코일형이고 정류기 저항은 무시한 다.)
전기공사기사 2017년 3회 57번 문제 그림
  1. ① 1.8
  2. ② 4.5
  3. ③ 6.4
  4. ④ 9.0
정답 확인

정답 ①

58번
농형유도전동기의 결점인 것은?
  1. ① 기동 kVA가 크고 기동토크가 크다.
  2. ② 기동 kVA가 작고 기동토크가 적다.
  3. ③ 기동 kVA가 작고 기동토크가 크다.
  4. ④ 기동 kVA가 크고 기동토크가 적다.
정답 확인

정답 ④

59번
교류분권 정류자 전동기는 어느 때에 가장 적당한 특성을 갖고 있는가?
  1. ① 부하토크에 관계없이 완전 일정속도를 요하는 경우
  2. ② 속도의 연속 가감과 정속도 운전을 아울러 요하는 경우
  3. ③ 무부하와 전 부하의 속도변화가 적고 거의 일정속도를 요하는 경우
  4. ④ 속도를 여러 단으로 변화시킬 수 있고 각단에서 정속도 운전을 요하는 경우
정답 확인

정답 ②

60번
3상 유도전동기의 슬립이 s <0 인 경우를 설명한 것으로 틀 린 것은?
  1. ① 동기속도 이상이다.
  2. ② 유도발전기로 사용된다.
  3. ③ 속도를 증가시키면 츨력이 증가한다.
  4. ④ 유도전동기 단독으로 동작이 가능하다.
정답 확인

정답 ④

61번
불평형 3상전류 Ia=25+j4A, Ib=-18-j16A,Ic=7+j15A 일 때의 영상전류는 ?
  1. ① 2.67+j
  2. ② 2.67+j2
  3. ③ 4.67+j
  4. ④ 4.67+j2
정답 확인

정답 ③

62번
R=10Ω, C=50㎌의 직렬회로에 200V 의 직류를 가할 때 완 충된 전기량 Q(C)는?
  1. ① 10
  2. ② 0.1
  3. ③ 0.01
  4. ④ 0.001
정답 확인

정답 ③

63번
코일에 최대값이 Em= 200V, 주파수 f=50㎐인 정현파 전압 을 가했더니 전류의 최대값 Im= 10A이었다. 인덕턴스 L은 약 몇 mH 인가? (단, 코일의 내부저항은 5Ω이다.)
  1. ① 62
  2. ② 52
  3. ③ 42
  4. ④ 32
정답 확인

정답 ①

64번
그림과 같은 4단자 회로의 영상 임피던스 Z02는 몇 Ω 인가?
전기공사기사 2017년 3회 64번 문제 그림전기공사기사 2017년 3회 64번 문제 그림
  1. ① 14
  2. ② 12
  3. ③ 21/4
  4. ④ 5/3
정답 확인

정답 ③

65번
라플라스 변환함수 에 대한 역변환 함수 f(t)는?
  1. ① e-3t cos 2t
  2. ② e3t cos 2t
  3. ③ e-2t cos 3t
  4. ④ e2t cos 3t
정답 확인

정답 ③

66번
분포정수 회로가 무왜선로로 되는 조건은? (단, 선로의 단위 길이당 저항은 R, 인덕턴 스는 L, 정전용량은 C, 누설 콘덕 턴스는 G이다.)
  1. ① RL=CG
  2. ② RC=LG
  3. ③ R=L/C
  4. ④ R=√LC
정답 확인

정답 ②

68번
다음의 비정현파 전압, 전류로부터 평균전력 P(W)와 피상전 력 P(VA)는?
전기공사기사 2017년 3회 68번 문제 그림
  1. ① P=283.5, Pa=1541
  2. ② P=385.2, Pa=2021
  3. ③ P=404.9, Pa=3284
  4. ④ P=491.3, Pa=4141
정답 확인

정답 ①

69번
회로에서 정전용량 C는 초기전하가 없었다. t=0에서 스위치 (K)를 닫았을 때t=0+에 서의 I(t)값은?
전기공사기사 2017년 3회 69번 문제 그림
  1. ① 0.1A
  2. ② 0.2A
  3. ③ 0.4A
  4. ④ 1.0A
정답 확인

정답 ①

70번
6상 성형 상전압이 100V일 때 선간전압은 몇 V 인가?
  1. ① 200
  2. ② 173
  3. ③ 141
  4. ④ 100
정답 확인

정답 ④

71번
샘플러의 주기를 T라 할 때 s평면상의 모든 점은 식 z=es 에 의하여 z평면상에 사상 된다. s평면의 우반 평면상의 모 든 점은 z평면상 단위원의 어느 부분으로 사상되는가?
  1. ① 내점
  2. ② 외점
  3. ③ z평면 전체
  4. ④ 원주상의 점
정답 확인

정답 ②

72번
2차 계의 주파수 응답과 시간 응답에 대한 특성을 서술하는 내용 중 틀린 것은?
  1. ① 안정된 영역에서 대역폭은 공진주파수에 반비례한다.
  2. ② 안정된 영역에서 더 높은 대역폭은 더 큰 공진 첨두값에 대응한다.
  3. ③ 최대 오버슈트와 공진 첨두값은 제동비만의 함수로 나타 낼 수 있다.
  4. ④ 공진주파수가 일정 시 제동비가 증가하면 상승시간은 증 가하고, 대역폭은 감소한다.
정답 확인

정답 ①

73번
PD 제어동작은 프로세스 제어계의 과도 특성 개선에 쓰인 다. 이것에 대응하는 보상 요 소는?
  1. ① 지상 보상 요소
  2. ② 진상 보상 요소
  3. ③ 동상 보상 요소
  4. ④ 진지상 보상 요소
정답 확인

정답 ②

74번
그림과 같은 계전기 접점회로의 논리식은?
전기공사기사 2017년 3회 74번 문제 그림
  1. ① ABC
  2. ② AB+C
  3. ③ A+B+C
  4. ④ (A+B)C
정답 확인

정답 ②

75번
보드선도의 안정판정의 설명 중 옳은 것은?
  1. ① 위상곡선이 -180°점에서 이득 값이 양이다.
  2. ② 이득여유는 음의 값, 위상여유는 양의 값이다.
  3. ③ 이득곡선의 0㏈ 점에서 위상차가 180㏈°보다 크다.
  4. ④ 이득(0㏈)축과 위상(-180°)축을 일치시킬 때 위상 곡선 이 위에 있다.
정답 확인

정답 ④

78번
특성방정식의 s4+7s3+17s2+17s+6=0특성근 중에는 양의 실 수부를 갖는 근이 몇 개인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 무근
정답 확인

정답 ④

79번
근궤적은 무엇에 대하여 대칭인가?
  1. ① 극점
  2. ② 원점
  3. ③ 허수축
  4. ④ 실수축
정답 확인

정답 ④

81번
전선의 접속법으로 틀린 것은?
  1. ① 나전선 상호간의 접속인 경우에는 전선의 세기를 20% 이상 감소시키지 않아야 한다.
  2. ② 두개 이상의 전선을 병렬로 사용할 때 각 전선의 굵기를 35mm2 이상의 동선을 사용한다.
  3. ③ 알루미늄과 동을 사용하는 전선을 접속하는 경우에는 접 속 부분에 전기적 부식이 생기지 않아야 한다.
  4. ④ 절연전선 상호간을 접속하는 경우에는 접속부분을 절연 효력이 있는 것으로 충분히 피복 하여야 한다.
정답 확인

정답 ②

82번
고압 가공전선로에서 선로의 길이가 몇 km 이상일 때 휴대 용 또는 이동용 전화기에 의 해 통화 할 수 있는 시설을 설 치하여야 하는가?
  1. ① 5
  2. ② 10
  3. ③ 25
  4. ④ 50
정답 확인

정답 ①

83번
사용전압이 100kV 이상의 변압기를 설치하는 곳에는 절연 유의 구외유출 및 지하침투를 방지하기 위하여 다음 각 호 에 의하여 절연유 유출 방지 설비를 하여야 한다. ㉠, ㉡ 에 들 어갈 내용으로 옳은 것은?(관련 규정 개정전 문제로 여 기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
전기공사기사 2017년 3회 83번 문제 그림
  1. ① ㉠ 측벽, ㉡ 20%
  2. ② ㉠ 집유조, ㉡ 50%
  3. ③ ㉠ 소화기, ㉡ 40%
  4. ④ ㉠ 집유조, ㉡ 40%
정답 확인

정답 ②

84번
사용전압이 몇 V를 초과하는 특고압 가공전선과 가공 약전 류 전선 등은 동일 지지물에 시설하여서는 아니 되는가?
  1. ① 6600
  2. ② 22900
  3. ③ 30000
  4. ④ 35000
정답 확인

정답 ④

85번
고압 가공전선으로 사용한 경동선은 안전율이 얼마 이상인 이도로 시설하여야 하는가?
  1. ① 2.0
  2. ② 2.2
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ②

86번
주상변압기 전로의 절연내력을 시험할 때 최대 사용전압이 23000V인 권선으로서 중성 점접지식 전로(중성선을 가지는 것으로서 그 중성선에 다중접지를 한 것)에 접속하는 것의 시험전압은?
  1. ① 16560
  2. ② 21160
  3. ③ 25300
  4. ④ 28750
정답 확인

정답 ②

87번
특고압 가공전선이 건조물과 제1차 접근 상태로 시설되는 경우에 특고압 가공전선로는 어떤 보안공사를 하여야 하는 가?
  1. ① 고압 보안공사
  2. ② 제1종 특고압 보안공사
  3. ③ 제2종 특고압 보안공사
  4. ④ 제3종 특고압 보안공사
정답 확인

정답 ④

88번
철도∙궤도 또는 자동차도 전용터널 안 전선로에 경동선을 저 압 및 고압 전선으로 사용 하는 경우 경동선의 지름은 몇 ㎜ 인가?
  1. ① 저압：2.6㎜ 이상, 고압：3.2㎜ 이상
  2. ② 저압：2.6㎜ 이상, 고압：4㎜ 이상
  3. ③ 저압：3.2㎜ 이상, 고압：4㎜ 이상
  4. ④ 저압：3.2㎜ 이상, 고압：4.5㎜ 이상
정답 확인

정답 ②

89번
특고압 가공전선로의 지지물로 사용하는 철탑은 상시 상정 하중 또는 이상 시 상정하중 의 몇 배의 하중 중 큰 것에 견뎌야 하는가? (단, 완금류는 제외한다.)
  1. ① 1/2
  2. ② 2/3
  3. ③ 1
  4. ④ 3/2
정답 확인

정답 ②

90번
특고압 가공전선로에 케이블을 사용하여 시설하는 경우 조 가용선 및 케이블의 피복에 사용하는 금속체에는 제 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기 서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

91번
출퇴표시등 회로에 전기를 공급하기 위한 변압기는 1차측 전로의 대지전압이 300V 이 하, 2차측 전로의 사용전압은 몇 V 이하인 절연변압기이어야 하는가?
  1. ① 60
  2. ② 80
  3. ③ 100
  4. ④ 150
정답 확인

정답 ①

92번
라이팅 덕트 공사에 의한 저압 옥내배선에서 덕트의 지지점 간의 거리는 몇 m 이하인 가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ①

93번
특고압 가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 통신선과 삭도 또는 다른 가공약전류 전선 등 사이의 이격거리는 몇 cm 인가? (단, 통신선은 케이블이 다.)
  1. ① 30
  2. ② 40
  3. ③ 50
  4. ④ 60
정답 확인

정답 ②

94번
피뢰기 설치기준으로 틀린 것은?
  1. ① 가공전선로와 특고압 전선로가 접속되는 곳
  2. ② 고압 및 특고압 가공전선로로부터 공급 받는 수용장소의 인입구
  3. ③ 발전소∙변전소 또는 이에 준하는 장소의 가공전선의 인입 구 및 인출구
  4. ④ 가공 전선로에 접속한 1차측 전압이 35㎸ 이하인 배전용 변압기의 고압측 및 특고압측
정답 확인

정답 ①

95번
정류기의 전로로 대지전압이 220V 라고 한다. 이 전로의 절 연저항 값으로 옳은 것은?
  1. ① 0.1㏁ 이상으로 유지하여야 한다.
  2. ② 0.5㏁ 이상으로 유지하여야 한다.
  3. ③ 1.0㏁ 이상으로 유지하여야 한다.
  4. ④ 2.0㏁ 이상으로 유지하여야 한다.
정답 확인

정답 ③

96번
길이 16m, 설계하중 8.2kN 의 철근 콘크리트주를 지반이 튼튼한 곳에 시설하는 경우 지지물 기초의 안전율과 무관하 려면 땅에 묻는 깊이를 몇 m 이상으로 하여야 하는가?
  1. ① 2.0
  2. ② 2.5
  3. ③ 2,8
  4. ④ 3.2
정답 확인

정답 ③

97번
고압 보안공사를 할 때 지지물로 B종 철근 콘크리트주를 사 용하면 그 경간은 몇 m 이 하인가?
  1. ① 75
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

98번
저압 옥내배선용 전선의 굵기는 미네럴인슈레이션 케이블을 사용할 때 몇 mm2 이상의 것 을 사용하여야 하는가?
  1. ① 0.75
  2. ② 1
  3. ③ 1.5
  4. ④ 2.5
정답 확인

정답 ②

99번
애자사용공사에 의한 저압 옥내배선을 시설할 때 사용전압 이 400V 이상인 경우 전선과 조영재와의 이격거리는 몇 cm 이상이어야 하는가? (단, 건조한 장소임)
  1. ① 2.5
  2. ② 5
  3. ③ 7.5
  4. ④ 10
정답 확인

정답 ①

100번
건조한 곳에 시설하고 또한 내부를 건조한 상태로 사용하 는 진열장 안의 저압 옥내배 선 공사에 사용할 수 있는 전 압은 몇 V 미만인가?
  1. ① 110
  2. ② 220
  3. ③ 400
  4. ④ 380 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2017년 2회 다음 회차2018년 1회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
