전기공사기사 2018년 2회 기출문제

2018-04-28 시행 · 90문항

이 회차 문제 풀기 →
1번
3상 유도전동기를 급속히 정지 또는 감속시킬 경우나 과속을 급히 막을 수 있는 가장 쉽고 효과적인 제동법은?
  1. ① 발전제동
  2. ② 회생제동
  3. ③ 역전제동
  4. ④ 와전류 제동
정답 확인

정답 ③

2번
하역 기계에서 무거운 것은 저속으로, 가벼운 것은 고속으로 작업하여 고속이나 저속에서 다 같이 동일한 동력이 요구되 는 부하는?
  1. ① 정토크 부하
  2. ② 정동력 부하
  3. ③ 정속도 부하
  4. ④ 제곱토크 부하
정답 확인

정답 ②

3번
모든 방향에 400cd의 광도를 갖고 있는 전등을 지름 3m의 테이블 중심 바로 위 2m 위치에 달아 놓았다면 테이블의 평 균 조도는 약 몇 lx인가?
  1. ① 35
  2. ② 53
  3. ③ 71
  4. ④ 90
정답 확인

정답 ③

4번
부식의 문제가 없고 전류밀도가 높아 자동차나 군사용의 특 수목적으로 사용되는 연료전지는?
  1. ① 인산형(PAFC)연료전지
  2. ② 고체전해질형(SOFC)연료전지
  3. ③ 용융탄산염형(MCFC)연료전지
  4. ④ 고체고분자형(SPEFC)연료전지
정답 확인

정답 ④

5번
344kcal를 kWh의 단위로 표시하면?
  1. ① 0.4
  2. ② 407
  3. ③ 400
  4. ④ 0.0039
정답 확인

정답 ①

6번
열차의 자중이 100t이고, 동륜상의 중량이 90t인 기관차의 최 대 견인력(kg)은? (단, 레일의 점착계수는 0.2로 한다.)
  1. ① 15000
  2. ② 16000
  3. ③ 18000
  4. ④ 21000
정답 확인

정답 ③

7번
SCR에 대한 설명 중 틀린 것은?
  1. ① 위상제어의 최대 조절범위는 0°~90°이다.
  2. ② 3개 접합면을 가진 4층 다이오드 형태로 되어있다.
  3. ③ 게이트단자에 펄스신호가 입력되는 순간부터 도통된다.
  4. ④ 제어각이 작을수록 부하에 흐르는 전류도통각이 커진다.
정답 확인

정답 ①

8번
n형 반도체에 대한 설명으로 옳은 것은?
  1. ① 순수 실리콘 내에 정공의 수를 늘리기 위해 As, P, Sb과 같은 불순물 원자를 첨가한 것
  2. ② 순수 실리콘 내에 정공의 수를 늘리기 위해 Al, B, Ga과 같은 불순물 원자를 첨가한 것
  3. ③ 순수 실리콘 내에 전자의 수를 늘리기 위해 As, P, Sb과 같은 불순물 원자를 첨가한 것
  4. ④ 순수 실리콘 내에 전자의 수를 늘리기 위해 Al, B, Ga과 같은 불순물 원자를 첨가한 것
정답 확인

정답 ③

9번
레이저 가열의 특징으로 틀린 것은?
  1. ① 파장이 짧은 레이저는 미세가공에 적합하다.
  2. ② 에너지 변환 효율이 높아 원격가공이 가능하다.
  3. ③ 필요한 부분에 집중하여 고속으로 가열할 수 있다.
  4. ④ 레이저의 파워와 조사면적을 광범위하게 제어할 수 있다.
정답 확인

정답 ②

10번
비시감도가 최대인 파장(nm)은?
  1. ① 350
  2. ② 450
  3. ③ 500
  4. ④ 555
정답 확인

정답 ④

11번
배전반 및 분전반에 대한 설명으로 틀린 것은?
  1. ① 기구 및 전선은 쉽게 점검할 수 있어야 한다.
  2. ② 옥외에 시설할 때는 방수형을 사용해야 한다.
  3. ③ 모든 분전반은 최소간선용량보다는 작은 정격의 것이어 야 한다.
  4. ④ 한 개의 분전반에는 한 가지 전원(1회선의 간선)만 공급 하여야 한다.
정답 확인

정답 ③

12번
HID램프의 종류가 아닌 것은?
  1. ① 고압 수은램프
  2. ② 고압 옥소램프
  3. ③ 고압 나트륨램프
  4. ④ 메탈 할라이드램프
정답 확인

정답 ②

13번
새로 제작한 전구는 최초의 점등에서 필라멘트의 특성을 안 정화시키는 작업을 무엇이라 하는가?
  1. ① 초특성
  2. ② 동정특성
  3. ③ 전압특성
  4. ④ 에이징(aging)
정답 확인

정답 ④

14번
변압기의 부속품이 아닌 것은?
  1. ① 철심
  2. ② 권선
  3. ③ 부싱
  4. ④ 정류자
정답 확인

정답 ④

15번
공칭전압 345kV인 경우 현수애자 일련의 개수는?
  1. ① 10~11
  2. ② 18~20
  3. ③ 25~30
  4. ④ 40~45
정답 확인

정답 ②

16번
접지 저감제의 구비조건으로 틀린 것은?
  1. ① 안전할 것
  2. ② 지속성이 없을 것
  3. ③ 전기적으로 양도체일 것
  4. ④ 전극을 부식시키지 않을 것
정답 확인

정답 ②

17번
아크용접기의 2차 전류가 100A 이하일 때 정격 사용률이 50%인 경우 용접용 케이블 또는 기타의 케이블 굵기는 몇 mm2를 시설하여야 하는가?
  1. ① 16
  2. ② 25
  3. ③ 35
  4. ④ 70
정답 확인

정답 ①

18번
플로어 덕트 설치 그림(약식) 중 블랭크 와셔가 사용되어야 할 부분은?
전기공사기사 2018년 2회 18번 문제 그림
  1. ① ㉮
  2. ② ㉯
  3. ③ ㉰
  4. ④ ㉱
정답 확인

정답 ②

19번
테이블 탭에는 단면적 1.5mm2 이상의 코드를 사용하고 플 러그를 부속시켜야한다. 이 경우 코드의 최대 길이(m)는?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

20번
다음 중 발열체의 구비조건이 아닌 것은?
  1. ① 내열성이 클 것
  2. ② 용융, 연화, 산화 온도가 낮을 것
  3. ③ 저항률이 크고 온도계수가 작을 것
  4. ④ 연성 및 전성이 풍부하여 가공이 용이 할 것
정답 확인

정답 ②

21번
1kWh를 열량으로 환산하면 약 몇 kcal인가?
  1. ① 80
  2. ② 256
  3. ③ 539
  4. ④ 860
정답 확인

정답 ④

23번
화력발전소에서 가장 큰 손실은?
  1. ① 소내용 동력
  2. ② 송풍기 손실
  3. ③ 복수기에서의 손실
  4. ④ 연도 배출가스 손실
정답 확인

정답 ③

24번
송전선로에 댐퍼(Damper)를 설치하는 주된 이유는?
  1. ① 전선의 진동방지
  2. ② 전선의 이탈방지
  3. ③ 코로나현상의 방지
  4. ④ 현수애자의 경사방지
정답 확인

정답 ①

25번
부하전류의 차단능력이 없는 것은?
  1. ① DS
  2. ② NFB
  3. ③ OCB
  4. ④ VCB
정답 확인

정답 ①

26번
소호리액터를 송전계통에 사용하면 리액터의 인덕턴스와 선 로의 정전용량이 어떤 상태로 되어 지락전류를 소멸시키는 가?
  1. ① 병렬공진
  2. ② 직렬공진
  3. ③ 고임피던스
  4. ④ 저임피던스
정답 확인

정답 ①

27번
발전용량 9800kW의 수력발전소 최대사용 수량이 10m3/s일 때, 유효낙차는 몇 m 인가?
  1. ① 100
  2. ② 125
  3. ③ 150
  4. ④ 175
정답 확인

정답 ①

28번
역률 개선용 콘덴서를 부하와 병렬로 연결하고자 한다. △ 결선방식과 Y결선방식을 비교하면 콘덴서의 정전용량(μF)의 크기는 어떠한가?
  1. ① △결선방식과 Y결선방식은 동일하다.
  2. ② Y결선방식이 △결선방식의 1/2이다.
  3. ③ △결선방식이 Y결선방식의 1/3이다.
  4. ④ Y결선방식이 △결선방식의 이다.
정답 확인

정답 ③

30번
선로정수를 평형되게 하고, 근접 통신선에 대한 유도장해를 줄일 수 있는 방법은?
  1. ① 연가를 시행한다.
  2. ② 전선으로 복도체를 사용한다.
  3. ③ 전선로의 이도를 충분하게 한다.
  4. ④ 소호리액터 접지를 하여 중성점 전위를 줄여준다.
정답 확인

정답 ①

31번
400kVA 단상변압기 3대를 △-△결선으로 사용하다가 1대의 고장으로 V-V결선을 하여 사용하면 약 몇 kVA 부하까지 걸 수 있겠는가?
  1. ① 400
  2. ② 566
  3. ③ 693
  4. ④ 800
정답 확인

정답 ③

32번
직류 송전방정식에 대한 설명으로 틀린 것은?
  1. ① 선로의 절연이 교류방식보다 용이하다.
  2. ② 리액턴스 또는 위상각에 대해서 고려 할 필요가 없다.
  3. ③ 케이블 송전일 경우 유전손이 없기 때문에 교류방식보다 유리하다.
  4. ④ 비동기 연계가 불가능하므로 주파수가 다른 계통간의 연 계가 불가능하다.
정답 확인

정답 ④

33번
22.9kV, Y결선된 자가용 수전설비의 계기용변압기의 2차측 정격전압은 몇 V인가?
전기공사기사 2018년 2회 33번 문제 그림전기공사기사 2018년 2회 33번 문제 그림
  1. ① 110
  2. ② 220
  3. ③ 110
  4. ④ 220
정답 확인

정답 ①

34번
직격뢰에 대한 방호설비로 가장 적당한 것은?
  1. ① 복도체
  2. ② 가공지선
  3. ③ 서지흡수기
  4. ④ 정전방전기
정답 확인

정답 ②

35번
동기조상기에 대한 설명으로 틀린 것은?
  1. ① 시충전이 불가능하다.
  2. ② 전압 조정이 연속적이다.
  3. ③ 중부하시에는 과여자로 운전하여 앞선 전류를 취한다.
  4. ④ 경부하시에는 부족여자로 운전하여 뒤진 전류를 취한다.
정답 확인

정답 ①

36번
송전선로에서 고조파 제거 방법이 아닌 것은?
  1. ① 변압기를 △결선 한다.
  2. ② 능동형 필터를 설치한다.
  3. ③ 유도전압 조정장치를 설치한다.
  4. ④ 무효전력 보상장치를 설치한다.
정답 확인

정답 ③

37번
동작전류의 크기가 커질수록 동작시간이 짧게 되는 특성을 가진 계전기는?
  1. ① 순한시 계전기
  2. ② 정한시 계전기
  3. ③ 반한시 계전기
  4. ④ 반한시 정한시 계전기
정답 확인

정답 ③

38번
차단기의 정격 차단시간은?
  1. ① 고장 발생부터 소호까지의 시간
  2. ② 트립코일 여자부터 소호까지의 시간
  3. ③ 가동 접촉자의 개극부터 소호까지의 시간
  4. ④ 가동 접촉자의 동작시간부터 소호까지의 시간
정답 확인

정답 ②

39번
저압배전계통을 구성하는 방식 중, 캐스케이딩(cascading) 을 일으킬 우려가 있는 방식은?
  1. ① 방사상방식
  2. ② 저압뱅킹방식
  3. ③ 저압네트워크방식
  4. ④ 스포트네트워크방식
정답 확인

정답 ②

40번
정전용량 0.01μF/km, 길이 173.2km, 선간전압 60kV, 주파 수 60Hz인 3상 송전선로의 충전전류는 약 몇 A인가?
  1. ① 6.3
  2. ② 12.5
  3. ③ 22.6
  4. ④ 37.2
정답 확인

정답 ③

41번
변압기 보호장치의 주된 목적이 아닌 것은?
  1. ① 전압 불평형 개선
  2. ② 절연내력 저하 방지
  3. ③ 변압기 자체 사고의 최소화
  4. ④ 다른 부분으로의 사고 확산 방지
정답 확인

정답 ①

42번
유도기전력의 크기가 서로 같은 A, B 2대의 동기발전기를 병렬 운전할 때, A발전기의 유기기전력 위상이 B보다 앞설 때 발생하는 현상이 아닌 것은?
  1. ① 동기화력이 발생한다.
  2. ② 고조파 무효순환전류가 발생된다.
  3. ③ 유효전류인 동기화전류가 발생된다.
  4. ④ 전기자 동손을 증가시키며 과열의 원인이 된다.
정답 확인

정답 ②

43번
일반적인 3상 유도전동기에 대한 설명 중 틀린 것은?
  1. ① 불평형 전압으로 운전하는 경우 전류는 증가하나 토크는 감소한다.
  2. ② 원선도 작성을 위해서는 무부하시험, 구속시험 1차 권선 저항 측정을 하여야한다.
  3. ③ 농형은 권선형에 비해 구조가 견고하며 권선형에 비해 대형전동기로 널리 사용된다.
  4. ④ 권선형 회전자의 3선중 1선이 단선되면 동기속도의 50% 에서 더 이상 가속되지 못하는 현상을 게르게스현상이라 한다.
정답 확인

정답 ③

44번
어떤 정류회로의 부하전압이 50V이고 맥동률 3%이면 직류 출력전압에 포함된 교류 분은 몇 V인가?
  1. ① 1.2
  2. ② 1.5
  3. ③ 1.8
  4. ④ 2.1
정답 확인

정답 ②

45번
저항부하를 갖는 정류회로에서 직류분 전압이 200V일 때 다이오드에 가해지는 첨두역 전압(PIV)의 크기는 약 몇 V 인가?
  1. ① 346
  2. ② 628
  3. ③ 692
  4. ④ 1038
정답 확인

정답 ②

46번
동기발전기의 전기자권선을 분포권으로 하면 어떻게 되는 가?
  1. ① 난조를 방지한다.
  2. ② 기전력의 파형이 좋아진다.
  3. ③ 권선의 리액턴스가 커진다.
  4. ④ 집중권에 비하여 합성 유기기전력이 증가한다.
정답 확인

정답 ②

47번
3상 권선형 유도전동기의 전부하 슬립 5%, 2차 1상의 저항 0.5Ω이다. 이 전동기의 기동 토크를 전부하 토크와 같도록 하려면 외부에서 2차에 삽입할 저항(Ω)은?
  1. ① 8.5
  2. ② 9
  3. ③ 9.5
  4. ④ 10
정답 확인

정답 ③

48번
그림은 동기발전기의 구동 개념도이다. 그림에서 2를 발전 기라 할 때 3의 명칭으로 적합한 것은?
전기공사기사 2018년 2회 48번 문제 그림
  1. ① 전동기
  2. ② 여자기
  3. ③ 원동기
  4. ④ 제동기
정답 확인

정답 ②

49번
3상 수은 정류기의 직류 평균 부하전류가 50A가 되는 1상 양극 전류 실효값은 약 몇 A 인가?
  1. ① 9.6
  2. ② 17
  3. ③ 29
  4. ④ 87
정답 확인

정답 ③

50번
직류기에서 기계각의 극수가 P인 경우 전기각과의 관계는 어떻게 되는가?
  1. ① 전기각 × 2P
  2. ② 전기각 × 3P
  3. ③ 전기각 × 2/P
  4. ④ 전기각 × 3/P
정답 확인

정답 ③

51번
유도전동기의 2차 회로에 2차 주파수와 같은 주파수로 적당 한 크기와 적당한 위상의 전압을 외부에서 가해주는 속도제 어법은?
  1. ① 1차 전압 제어
  2. ② 2차 저항 제어
  3. ③ 2차 여자 제어
  4. ④ 극수 변환 제어
정답 확인

정답 ③

52번
직류발전기의 유기기전력과 반비례하는 것은?
  1. ① 자속
  2. ② 회전수
  3. ③ 전체 도체수
  4. ④ 병렬 회로수
정답 확인

정답 ④

53번
이상적인 변압기의 무부하에서 위상관계로 옳은 것은?
  1. ① 자속과 여자전류는 동위상이다.
  2. ② 자속은 인가전압 보다 90° 앞선다.
  3. ③ 인가전압은 1차 유기기전력 보다 90° 앞선다.
  4. ④ 1차 유기기전력과 2차 유기기전력의 위상은 반대이다.
정답 확인

정답 ①

54번
부하전류가 2배로 증가하면 변압기의 2차측 동손은 어떻게 되는가?
  1. ① 1/4로 감소한다.
  2. ② 1/2로 감소한다.
  3. ③ 2배로 증가한다.
  4. ④ 4배로 증가한다.
정답 확인

정답 ④

55번
직류 분권발전기의 극수 4, 전기자 총 도체수 600으로 매분 600회전할 때 유기기전력이 220V라 한다. 전기자 권선이 파권일 때 매극당 자속은 약 몇 Wb인가?
  1. ① 0.0154
  2. ② 0.0183
  3. ③ 0.0192
  4. ④ 0.0199
정답 확인

정답 ②

56번
변압기의 1차측을 Y결선, 2차측을 △결선으로 한 경우 1차 와 2차간의 전압의 위상차는?
  1. ① 0°
  2. ② 30°
  3. ③ 45°
  4. ④ 60°
정답 확인

정답 ②

57번
직류기의 철손에 관한 설명으로 틀린 것은?
  1. ① 성층철심을 사용하면 와전류손이 감소한다.
  2. ② 철손에는 풍손과 와전류손 및 저항손이 있다.
  3. ③ 철에 규소를 넣게 되면 히스테리시스손이 감소한다.
  4. ④ 전기자 철심에는 철손을 작게하기 위해 규소강판을 사용 한다.
정답 확인

정답 ②

58번
정격출력 50kW, 4극 220V, 60Hz인 3상 유도전동기가 전부 하 슬립 0.04, 효율 90%로 운전되고 있을 때 다음 중 틀린 것은?
  1. ① 2차 효율＝96%
  2. ② 1차 입력＝55.56kW
  3. ③ 회전자입력＝47.9kW
  4. ④ 회전자동손＝2.08kW
정답 확인

정답 ③

59번
동기전동기에서 출력이 100%일 때 역률이 1이 되도록 계자 전류를 조정한 다음에 공급 전압 V 및 계자전류 If 를 일정 하게 하고, 전부하 이하에서 운전하면 동기전동기의 역률 은?
  1. ① 뒤진 역률이 되고, 부하가 감소할수록 역률은 낮아진다.
  2. ② 뒤진 역률이 되고, 부하가 감소할수록 역률은 좋아진다.
  3. ③ 앞선 역률이 되고, 부하가 감소할수록 역률은 낮아진다.
  4. ④ 앞선 역률이 되고, 부하가 감소할수록 역률은 좋아진다.
정답 확인

정답 ③

60번
3상 변압기를 1차, Y, 2차 △로 결선하고 1차에 선간전압 3300V를 가했을 때의 무부하 2차 선간전압은 몇 V인가? (단, 전압비는 30：1이다.)
  1. ① 63.5
  2. ② 110
  3. ③ 173
  4. ④ 190.5
정답 확인

정답 ①

61번
선간전압이 200V인 대칭 3상 전원에 평형 3상 부하가 접속 되어 있다. 부하 1상의 저항은 10Ω, 유도리액턴스 15Ω, 용 량리액턴스 5Ω가 직렬로 접속된 것이다. 부하가 △결선일 경우, 선로전류(A)와 3상 전력(W)은 약 얼마인가?
전기공사기사 2018년 2회 61번 문제 그림전기공사기사 2018년 2회 61번 문제 그림전기공사기사 2018년 2회 61번 문제 그림전기공사기사 2018년 2회 61번 문제 그림
  1. ① Iℓ= 10 , P3＝6000
  2. ② Iℓ= 10 , P3＝8000
  3. ③ Iℓ= 10 , P3＝6000
  4. ④ Iℓ= 10 , P3＝8000
정답 확인

정답 ①

62번
그림(a)와 그림(b)가 역회로 관계에 있으려면 L의 값은 몇 mH인가?
전기공사기사 2018년 2회 62번 문제 그림전기공사기사 2018년 2회 62번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 5
  4. ④ 10
정답 확인

정답 ④

63번
공간적으로 서로 (rad)의 각도를 두고 배치한 n개의 코일에 대칭 n상 교류를 흘리면 그 중심에 생기는 회전자계 의 모양은?
  1. ① 원형 회전자계
  2. ② 타원형 회전자계
  3. ③ 원통형 회전자계
  4. ④ 원추형 회전자계
정답 확인

정답 ①

64번
2개의 전력계로 평형 3상 부하의 전력을 측정하였더니 한쪽 의 지시가 다른 쪽 전력계 지시의 3배였다면 부하의 역률은 약 얼마인가?
전기공사기사 2018년 2회 64번 문제 그림
  1. ① 0.46
  2. ② 0.55
  3. ③ 0.65
  4. ④ 0.76
정답 확인

정답 ④

67번
어떤 회로에 전압을 115V 인가하였더니 유효전력이 230W, 무효전력이 345Var를 지시한다면 회로에 흐르는 전류는 약 몇 A 인가?
  1. ① 2.5
  2. ② 5.6
  3. ③ 3.6
  4. ④ 4.5
정답 확인

정답 ③

69번
시정수의 의미를 설명한 것 중 틀린 것은?
  1. ① 시정수가 작으면 과도현상이 짧다.
  2. ② 시정수가 크면 정상상태에 늦게 도달한다.
  3. ③ 시정수는 τ로 표기하며 단위는 초(sec)이다.
  4. ④ 시정수는 과도 기간 중 변화해야할 양의 0.632%가 변화 하는데 소요된 시간이다.
정답 확인

정답 ④

70번
R＝100Ω, Xc＝100Ω이고 L만을 가변 할 수 있는 RLC 직렬 회로가 있다. 이 때 f＝500Hz, E＝100V를 인가하여 L을 변 화시킬 때 L의 단자전압 EL의 최대값은 몇 V 인가? (단, 공 진회로이다.)
  1. ① 50
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ②

71번
단위 부궤환 제어시스템의 루프전달함수 G(s)H(s)가 다음과 같이 주어져 있다. 이득 여유가 20dB이면 이 때의 K의 값 은?
전기공사기사 2018년 2회 71번 문제 그림
  1. ① 3/10
  2. ② 3/20
  3. ③ 1/20
  4. ④ 1/40
정답 확인

정답 ①

72번

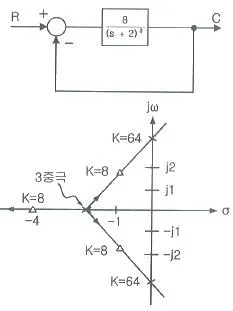

그림은 제어계와 그 제어계의 근궤적을 작도한 것이다. 이 것으로부터 결정된 이득여유 값은?
전기공사기사 2018년 2회 72번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 64
정답 확인

정답 ③

73번
노내 온도를 제어하는 프로세스 제어계에서 검출부에 해당 하는 것은?
  1. ① 노
  2. ② 밸브
  3. ③ 증폭기
  4. ④ 열전대 74. 와 같은 함수 를 상태함수로 변환 하였다. 벡터 A, B의 값으로 적당한 것 은?
정답 확인

정답 ④

79번
그림과 같은 논리회로는?
전기공사기사 2018년 2회 79번 문제 그림
  1. ① OR 회로
  2. ② AND 회로
  3. ③ NOT 회로
  4. ④ NOR 회로
정답 확인

정답 ①

80번
이산 시스템(Discrete data system)에서의 안정도 해석에 대한 설명 중 옳은 것은?
  1. ① 특성방정식의 모든 근이 z 평면의 음의 반평면에 있으면 안정하다.
  2. ② 특성방정식의 모든 근이 z 평면의 양의 반평면에 있으면 안정하다.
  3. ③ 특성방정식의 모든 근이 z 평면의 단위원 내부에 있으면 안정하다.
  4. ④ 특성방정식의 모든 근이 z 평면의 단위원 외부에 있으면 안정하다.
정답 확인

정답 ③

81번
특고압을 옥내에 시설하는 경우 그 사용 전압의 최대한도는 몇 kV 이하인가? (단, 케이블 트레이공사는 제외)
  1. ① 25
  2. ② 80
  3. ③ 100
  4. ④ 160
정답 확인

정답 ③

82번
제1종 접지공사의 접지극을 시설할 때 동결 깊이를 감안하 여 지하 몇 cm 이상의 깊이로 매설하여야 하는가?
  1. ① 60
  2. ② 75
  3. ③ 90
  4. ④ 100
정답 확인

정답 ②

83번
저압 및 고압 가공전선의 높이는 도로를 횡단하는 경우와 철도를 횡단하는 경우에 각각 몇 m 이상이어야 하는가?
  1. ① 도로：지표상 5, 철도：레일면상 6
  2. ② 도로：지표상 5, 철도：레일면상 6.5
  3. ③ 도로：지표상 6, 철도：레일면상 6
  4. ④ 도로：지표상 6, 철도：레일면상 6.5
정답 확인

정답 ④

84번
발전기를 자동적으로 전로로부터 차단하는 장치를 반드시 시설하지 않아도 되는 경우는?
  1. ① 발전기에 과전류나 과전압이 생긴 경우
  2. ② 용량 5000kVA 이상인 발전기의 내부에 고장이 생긴 경 우
  3. ③ 용량 500kVA 이상의 발전기를 구동하는 수차의 압유 장 치의 유압이 현저히 저하한 경우
  4. ④ 용량 2000kVA 이상인 수차 발전기의 스러스트 베어링의 온도가 현저히 상승하는 경우
정답 확인

정답 ②

85번
전력계통의 일부가 전력계통의 전원과 전기적으로 분리된 상태에서 분산형전원에 의해서만 가압되는 상태를 무엇이라 하는가?
  1. ① 계통연계
  2. ② 접속설비
  3. ③ 단독운전
  4. ④ 단순 병렬운전
정답 확인

정답 ③

86번
샤워시설이 있는 욕실 등 인체가 물에 젖어있는 상태에서 전기를 사용하는 장소에 콘센트를 시설할 경우 인체감전보 호용 누전차단기의 정격감도전류는 몇 mA 이하인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 30
정답 확인

정답 ③

87번
( )안에 들어갈 내용으로 옳은 것은?
전기공사기사 2018년 2회 87번 문제 그림
  1. ① Ⓐ 60, Ⓑ 40
  2. ② Ⓐ 40, Ⓑ 60
  3. ③ Ⓐ 30, Ⓑ 60
  4. ④ Ⓐ 60, Ⓑ 30
정답 확인

정답 ①

88번
사용전압이 몇 V 이상의 중성점 직접접지식 전로에 접속하 는 변압기를 설치하는 곳에는 절연유의 구외 유출 및 지하 침투를 방지하기 위하여 절연유 유출 방지설비를 하여야 하 는가?
  1. ① 25000
  2. ② 50000
  3. ③ 75000
  4. ④ 100000
정답 확인

정답 ④

89번
전로의 사용전압이 400V 미만이고, 대지전압이 220V인 옥 내전로에서 분기회로의 절연저항 값은 몇 MΩ 이상이어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2 번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.4
  4. ④ 0.5
정답 확인

정답 ②

90번
전기울타리용 전원 장치에 전기를 공급하는 전로의 사용전 압은 몇 V 이하이어야 하는 가?
  1. ① 150
  2. ② 200
  3. ③ 250
  4. ④ 300
정답 확인

정답 ③

91번
가반형의 용접 전극을 사용하는 아크 용접장치의 용접변압 기의 1차측 전로의 대지전압은 몇 V 이하이어야 하는가?
  1. ① 60
  2. ② 150
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

92번
사용전압이 22.9kV인 특고압 가공전선로(중성선 다중접지식 의 것으로서 전로에 지락이 생겼을 때에 2초 이내에 자동적 으로 이를 전로로부터 차단하는 장치가 되어 있는 것에 한 한다.)가 상호 간 접근 또는 교차하는 경우 사용전선이 양쪽 모두 케이블인 경우 이격거리는 몇 m 이상인가?
  1. ① 0.25
  2. ② 0.5
  3. ③ 0.75
  4. ④ 1.0
정답 확인

정답 ②

93번
발전용 수력 설비에서 필댐의 축제재료로 필댐의 본체에 사 용하는 토질재료로 적합하지 않은 것은?
  1. ① 묽은 진흙으로 되지 않을 것
  2. ② 댐의 안정에 필요한 강도 및 수밀성이 있을 것
  3. ③ 유기물을 포함하고 있으며 광물성분은 불용성일 것
  4. ④ 댐의 안정에 지장을 줄 수 있는 팽창성 또는 수축성이 없을 것
정답 확인

정답 ③

94번
특고압 가공전선이 도로 등과 교차하여 도로 상부측에 시설 할 경우에 보호망도 같이 시설하려고 한다. 보호망은 제 몇 종 접지공사로 하여야 하는가?(관련 규정 개정전 문제로 여 기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ①

95번
지중 전선로를 직접 매설식에 의하여 시설하는 경우에 차량 기타 중량물의 압력을 받을 우려가 없는 장소의 매설 깊이 는 몇 cm 이상이어야 하는가?(2021년 개정된 KEC 규정 적 용됨)
  1. ① 60
  2. ② 100
  3. ③ 120
  4. ④ 150
정답 확인

정답 ①

96번
특고압의 기계기구·모선 등을 옥외에 시설하는 변전소의 구 내에 취급자 이외의 자가 들어가지 못하도록 시설하는 울타 리·담 등의 높이는 몇 m 이상으로 하여야 하는가?
  1. ① 2
  2. ② 2.2
  3. ③ 2.5
  4. ④ 3
정답 확인

정답 ①

97번
버스 덕트 공사에서 저압 옥내배선의 사용전압이 400V 미 만인 경우에는 덕트에 제 몇 종 접지공사를 하여야 하는 가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세 요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

98번
애자사용 공사에 의한 저압 옥내배선 시설 중 틀린 것은?
  1. ① 전선은 인입용 비닐 절연전선일 것
  2. ② 전선 상호 간의 간격은 6cm 이상일 것
  3. ③ 전선의 지지점 간의 거리는 전선을 조영재의 윗면에 따 라 붙일 경우에는 2m 이하일 것
  4. ④ 전선과 조영재 사이의 이격거리는 사용 전압이 400V 미 만인 경우에는 2.5cm 이상일 것
정답 확인

정답 ①

99번
철탑의 강도계산을 할 때 이상 시 상정하중이 가하여지는 경우 철탑의 기초에 대한 안전율은 얼마 이상이어야 하는 가?
  1. ① 1.33
  2. ② 1.83
  3. ③ 2.25
  4. ④ 2.75
정답 확인

정답 ①

100번
고압 가공인입선이 케이블 이외의 것으로서 그 전선의 아 래쪽에 위험표시를 하였다면 전선의 지표상 높이는 몇 m 까지로 감할 수 있는가?
  1. ① 2.5
  2. ② 3.5
  3. ③ 4.5
  4. ④ 5.5 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2018년 1회 다음 회차2018년 3회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
