전기공사기사 2020년 2회 기출문제

2020-08-22 시행 · 86문항

이 회차 문제 풀기 →
1번
다음 중 쌍방향 2단자 사이리스터는?
  1. ① SCR
  2. ② TRIAC
  3. ③ SSS
  4. ④ SCS
정답 확인

정답 ③

2번
축전지의 충전방식 중 전지의 자기 방전을 보충함과 동시에, 상용부하에 대한 전력공급은 충전기가 부담하되 비상 시 일 시적인 대부하 전류는 축전지가 부담하도록 하는 충전방식 은?
  1. ① 보통충전
  2. ② 급속충전
  3. ③ 균등충전
  4. ④ 부동충전
정답 확인

정답 ④

3번
저항용접에 속하는 것은?
  1. ① TIG 용접
  2. ② 탄소 아크 용접
  3. ③ 유니온벨트 용접
  4. ④ 프로젝션 용접
정답 확인

정답 ④

4번
열차가 곡선 궤도를 운행할 때 차륜의 플랜지와 레일 사이의 측면 마찰을 피하기 위해 내측 레일의 궤간을 넓히는 것은?
  1. ① 고도
  2. ② 유간
  3. ③ 확도
  4. ④ 철차각
정답 확인

정답 ③

5번
3상 농형 유도전동기의 속도 제어방법이 아닌 것은?
  1. ① 극수 변환법
  2. ② 주파수 제어법
  3. ③ 전압 제어법
  4. ④ 2차저항 제어법
정답 확인

정답 ④

6번
전원전압 100V인 단상 전파제어정류에서 점호각이 30°일 때 직류전압은 약 몇 V 인가?
  1. ① 84
  2. ② 87
  3. ③ 92
  4. ④ 98
정답 확인

정답 ①

7번
유도전동기를 동기속도보다 높은 속도에서 발전기로 동작시 켜 발생된 전력을 전원으로 반환하여 제동하는 방식은?
  1. ① 역전제동
  2. ② 발전제동
  3. ③ 회생제동
  4. ④ 와전류제동
정답 확인

정답 ③

8번
광속 5000 lm의 광원과 효율 80%의 조명기구를 사용하여 넓이 4m2의 우유빛 유리를 균일하게 비출 때 유리 이(裏)면 (빛이 들어오는 면의 뒷면)의 휘도는 약 몇 cd/m2인가? (단, 우유빛 유리의 투과율은 80%이다.)
  1. ① 255
  2. ② 318
  3. ③ 1019
  4. ④ 1274
정답 확인

정답 ①

9번
실내 조도계산에서 조명률 결정에 미치는 요소가 아닌 것은?
  1. ① 실지수
  2. ② 반사율
  3. ③ 조명기구의 종류
  4. ④ 감광보상률
정답 확인

정답 ④

10번
열전대를 이용한 열전 온도계의 원리는?
  1. ① 제벡 효과
  2. ② 톰슨 효과
  3. ③ 핀치 효과
  4. ④ 펠티에 효과
정답 확인

정답 ①

11번
방전등의 일종으로 빛의 투과율이 크고 등황색의 단색광이 며 안개속을 잘 투과하는 등은?
  1. ① 나트륨등
  2. ② 할로겐등
  3. ③ 형광등
  4. ④ 수은등
정답 확인

정답 ①

12번
다음 중 배전반 및 분전반을 넣은 함의 요건으로 적합하지 않은 것은?
  1. ① 반의 옆쪽 또는 뒤쪽에 설치하는 분배전반의 소형덕트는 강판제이어야 한다.
  2. ② 난연성 합성수지로 된 것은 두께가 최소 1.6mm 이상으 로 내(耐)수지성인 것이어야 한다.
  3. ③ 강판제의 것은 두께 1.2mm 이상이어야 한다. 다만, 가 로 또는 세로의 길이가 30cm 이하인 것은 두께 1.0mm 이상으로 할 수 있다.
  4. ④ 절연저항 측정 및 전선접속단자의 점검이 용이한 구조이 어야 한다.
정답 확인

정답 ②

13번
라인포스트 애자는 다음 중 어떤 종류의 애자인가?
  1. ① 핀애자
  2. ② 현수애자
  3. ③ 장간애자
  4. ④ 지지애자
정답 확인

정답 ④

14번
할로겐 전구의 특징이 아닌 것은?
  1. ① 휘도가 낮다.
  2. ② 열충격에 강하다.
  3. ③ 단위광속이 크다.
  4. ④ 연색성이 좋다.
정답 확인

정답 ①

15번
KS C IEC 62305-3에 의해 피뢰침의 재료로 테이프형 단선 형상의 알루미늄을 사용하는 경우 최소단면적(mm2)은?
  1. ① 25
  2. ② 35
  3. ③ 50
  4. ④ 70
정답 확인

정답 ④

16번
가공 배전선로 경완철에 폴리머 현수애자를 결합하고자 한 다. 경완철과 폴리머 현수애자 사이에 설치되는 자재는?
  1. ① 경완철용 아이쇄클
  2. ② 볼크레비스
  3. ③ 인장클램프
  4. ④ 각암타이
정답 확인

정답 ①

17번
전기기기의 절연의 종류와 허용최고온도가 잘못 연결된 것 은?
  1. ① A종 - 105℃
  2. ② E종 - 120℃
  3. ③ B종 - 130℃
  4. ④ H종 - 155℃
정답 확인

정답 ④

18번
지선밴드에서 2방 밴드의 규격이 아닌 것은?
  1. ① 150 × 203mm
  2. ② 180 × 240mm
  3. ③ 200 × 260mm
  4. ④ 240 × 300mm
정답 확인

정답 ④

19번
석유류 등의 위험물을 제조하거나 저장하는 장소에 저압 옥 내 전기설비를 시설하고자 할 때 사용 가능한 이동전선은? (단, 이동전선은 접속점이 없다.)
  1. ① 0.6/1 kV EP 고무절연 클로로프렌 캡타이어 케이블
  2. ② 0.6/1 kV EP 고무절연 클로로프렌 시스 케이블
  3. ③ 0.6/1 kV EP 고무절연 비닐시스 케이블
  4. ④ 0.6/1 kV 비닐절연 비닐시스 케이블
정답 확인

정답 ①

20번
점유 면적이 좁고, 운전·보수가 안전하여 공장 및 빌딩 등의 전기실에 많이 사용되는 배전반은?
  1. ① 데드 프런트형
  2. ② 수직형
  3. ③ 큐비클형
  4. ④ 라이브 프런트형
정답 확인

정답 ③

21번
계통의 안정도 증진대책이 아닌 것은?
  1. ① 발전기나 변압기의 리액턴스를 작게 한다.
  2. ② 선로의 회선수를 감소시킨다.
  3. ③ 중간 조상 방식을 채용한다.
  4. ④ 고속도 재폐로 방식을 채용한다.
정답 확인

정답 ②

22번
3상 3선식 송전선에서 L을 작용 인덕턴스라 하고, Le 및 Lm 은 대지를 귀로로 하는 1선의 자기 인덕턴스 및 상호 인덕 턴스라고 할 때 이들 사이의 관계식은?
  1. ① L=Lm-Le
  2. ② L=Le-Lm
  3. ③ L=Lm+Le
  4. ④ L=Lm/Le
정답 확인

정답 ②

23번
1상의 대지 정전용량이 0.5㎌, 주파수가 60Hz인 3상 송전 선이 있다. 이 선로에 소호리액터를 설치한다면, 소호리액터 의 공진 리액턴스는 약 몇 Ω 이면 되는가?
  1. ① 970
  2. ② 1370
  3. ③ 1770
  4. ④ 3570
정답 확인

정답 ③

24번
배전선로의 고장 또는 보수 점검 시 정전구간을 축소하기 위하여 사용되는 것은?
  1. ① 단로기
  2. ② 컷아웃스위치
  3. ③ 계자저항기
  4. ④ 구분개폐기
정답 확인

정답 ④

25번
수전단 전력 원선도의 전력 방정식이 P2 r+(Qr+400)2=250000으로 표현되는 전력계통에서 가능한 최대로 공급할 수 있는 부하전력(Pr)과 이때 전압을 일정하 게 유지하는데 필요한 무효전력(Qr)은 각각 얼마인가?
  1. ① Pr = 500, Qr = -400
  2. ② Pr = 400, Qr = 500
  3. ③ Pr = 300, Qr = 100
  4. ④ Pr = 200, Qr = -300
정답 확인

정답 ①

26번
송전선에서 뇌격에 대한 차폐 등을 위해 가선하는 가공지선 에 대한 설명으로 옳은 것은?
  1. ① 차폐각은 보통 15 ~ 30° 정도로 하고 있다.
  2. ② 차폐각이 클수록 벼락에 대한 차폐효과가 크다.
  3. ③ 가공지선을 2선으로 하면 차폐각이 적어진다.
  4. ④ 가공지선으로는 연동선을 주로 사용한다
정답 확인

정답 ③

28번
송전 철탑에서 역섬락을 방지하기 위한 대책으로 옳은 것 은?
  1. ① 가공지선의 설치
  2. ② 탑각 접지저항의 감소
  3. ③ 전력선의 연가
  4. ④ 아크혼의 설치
정답 확인

정답 ②

30번
정격전압 6600V, Y결선, 3상 발전기의 중성점을 1선 지락 시 지락전류를 100A로 제한하는 저항기로 접지하려고 한다. 저항기의 저항 값은 약 몇 Ω 인가?
  1. ① 44
  2. ② 41
  3. ③ 38
  4. ④ 35
정답 확인

정답 ③

31번
배전선의 전력손실 경감 대책으로 아닌 것은?
  1. ① 다중접지 방식을 채용한다.
  2. ② 역률을 개선한다.
  3. ③ 배전 전압을 높인다.
  4. ④ 부하의 불평형을 방지한다.
정답 확인

정답 ①

32번
조속기의 폐쇄시간이 짧을수록 나타나는 현상으로 옳은 것 은?
  1. ① 수격작용은 작아진다.
  2. ② 발전기의 전압 상승률은 커진다.
  3. ③ 수차의 속도 변동률은 작아진다.
  4. ④ 수압관 내의 수압 상승률은 작아진다.
정답 확인

정답 ③

33번
교류 배전선로에서 전압강하의 계산식은 Vd=k(Rcosθ+Xsin θ)I로 표현된다. 3상 3선식 배전선로인 경우에 k는?
  1. ① √3
  2. ② √2
  3. ③ 3
  4. ④ 2
정답 확인

정답 ①

34번
수전용 변전설비의 1차측 차단기의 차단용량은 주로 어느 것에 의하여 정해지는가?
  1. ① 수전 계약용량
  2. ② 부하설비의 단락용량
  3. ③ 공급측 전원의 단락용량
  4. ④ 수전전력의 역률과 부하율
정답 확인

정답 ③

35번
표피효과에 대한 설명으로 옳은 것은?
  1. ① 표피효과는 주파수에 비례한다.
  2. ② 표피효과는 전선의 단면적에 반비례한다.
  3. ③ 표피효과는 전선의 비투자율에 반비례한다.
  4. ④ 표피효과는 전선의 도전율에 반비례한다.
정답 확인

정답 ①

36번
그림과 같은 이상 변압기에서 2차 측에 5Ω의 저항 부하를 연결하였을 때 1차 측에 흐르는 전류(I)는 약 몇 A 인가?
전기공사기사 2020년 2회 36번 문제 그림
  1. ① 0.6
  2. ② 1.8
  3. ③ 20
  4. ④ 660
정답 확인

정답 ①

37번
복도체에서 2본의 전선이 서로 충돌하는 것을 방지하기 위 하여 2본의 전선 사이에 적당한 간격을 두어 설치하는 것 은?
  1. ① 아모로드
  2. ② 댐퍼
  3. ③ 아킹혼
  4. ④ 스페이서
정답 확인

정답 ④

38번
전압과 유효전력이 일정할 경우 부하 역률이 70%인 선로에 서의 저항 손실(P70%)은 역률이 90%인 선로에서의 저항 손 실(P90%)과 비교하면 약 얼마인가?
  1. ① P70%=0.6P90%
  2. ② P70%=1.7P90%
  3. ③ P70%=0.3P90%
  4. ④ P70%=2.7P90%
정답 확인

정답 ②

39번
주변압기 등에서 발생하는 제5고조파를 줄이는 방법으로 옳 은 것은?
  1. ① 전력용 콘덴서에 직렬리액터를 연결한다.
  2. ② 변압기 2차측에 분로리액터를 연결한다.
  3. ③ 모선에 방전코일을 연결한다.
  4. ④ 모선에 공심 리액터를 연결한다.
정답 확인

정답 ①

41번
서보모터의 특징에 대한 설명으로 틀린 것은?
  1. ① 발생토크는 입력신호에 비례하고, 그 비가 클 것
  2. ② 직류 서보모터에 비하여 교류 서보모터의 시동 토크가 매우 클 것
  3. ③ 시동 토크는 크나 회전부의 관성모멘트가 작고, 전기적 시정수가 짧을 것
  4. ④ 빈번한 시동, 정지, 역전 등의 가혹한 상태에 견디도록 견고하고, 큰 돌입전류에 견딜 것
정답 확인

정답 ②

42번
3300/220V 변압기 A, B의 정격용량이 각각 400kVA, 300kVA이고, %임피던스 강하가 각각 2.4%와 3.6% 일 때 그 2대의 변압기에 걸 수 있는 합성부하용량 몇 kVA 인가?
  1. ① 550
  2. ② 600
  3. ③ 650
  4. ④ 700
정답 확인

정답 ②

43번
정격출력 50kW, 4극 220V, 60Hz인 3상 유도전동기가 전부 하 슬립 0.04, 효율 90%로 운전되고 있을 때 다음 중 틀린 것은?
  1. ① 2차 효율 = 92%
  2. ② 1차 입력 = 55.56kW
  3. ③ 회전자 동손 = 2.08kW
  4. ④ 회전자 입력 = 52.08kW
정답 확인

정답 ①

44번
3상 유도전동기에서 2차측 저항을 2배로 하면 그 최대토크 는 어떻게 변하는가?
  1. ① 2배로 커진다.
  2. ② 3배로 커진다.
  3. ③ 변하지 않는다.
  4. ④ √2배로 커진다.
정답 확인

정답 ③

45번
단상 유도전동기를 2전동기설로 설명하는 경우 정방향 회전 자계의 슬립이 0.2이면, 역방향 회전자계의 슬립은 얼마인 가?
  1. ① 0.2
  2. ② 0.8
  3. ③ 1.8
  4. ④ 2.0
정답 확인

정답 ③

46번
동기발전기를 병렬운전 하는데 필요하지 않은 조건은?
  1. ① 기전력의 용량이 같을 것
  2. ② 기전력의 파형이 같을 것
  3. ③ 기전력의 크기가 같을 것
  4. ④ 기전력의 주파수가 같을 것
정답 확인

정답 ①

47번
IGBT(Insulated Gate Bipolar Transistor)에 대한 설명으로 틀린 것은?
  1. ① MOSFET와 같이 전압제어 소자이다.
  2. ② GTO 사이리스터와 같이 역방향 전압저지 특성을 갖는 다.
  3. ③ 게이트와 에미터 사이의 입력 임피던스가 매우 낮아 BJT 보다 구동하기 쉽다.
  4. ④ BJT처럼 on-drop이 전류에 관계없이 낮고 거의 일정하 며, MOSFET보다 훨씬 큰 전류를 흘릴 수있다.
정답 확인

정답 ③

48번
3kVA, 3000/200V의 변압기의 단락시험에서 임피던스전압 120V, 동손 150W라 하면 %저항 강하는 몇 %인가?
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 7
정답 확인

정답 ③

49번
직류 가동복권발전기를 전동기로 사용하면 어느 전동기가 되는가?
  1. ① 직류 직권전동기
  2. ② 직류 분권전동기
  3. ③ 직류 가동복권전동기
  4. ④ 직류 차동복권전동기
정답 확인

정답 ④

50번
동기발전기에 설치된 제동권선의 효과로 틀린 것은?
  1. ① 난조 방지
  2. ② 과부하 내량의 증대
  3. ③ 송전선의 불평형 단락 시 이상전압 방지
  4. ④ 불평형 부하 시의 전류, 전압 파형의 개선
정답 확인

정답 ②

51번
직류 전동기의 속도제어법이 아닌 것은?
  1. ① 계자 제어법
  2. ② 전력 제어법
  3. ③ 전압 제어법
  4. ④ 저항 제어법
정답 확인

정답 ②

52번
유도전동기에서 공급 전압의 크기가 일정하고 전원 주파수 만 낮아질 때 일어나는 현상으로 옳은 것은?
  1. ① 철손이 감소한다.
  2. ② 온도상승이 커진다.
  3. ③ 여자전류가 감소한다.
  4. ④ 회전속도가 증가한다.
정답 확인

정답 ②

53번
3상 변압기 2차측 EW 상만을 반대로 하고 Y-Y 결선을 한 경우, 2차 상전압이 EU = 70V, EV = 70V, EW = 70V라면 2 차 선간전압은 약 몇 V 인가?
  1. ① VU-V=121.2V, VV-W=70V, VW-U=70V
  2. ② VU-V=121.2V, VV-W=210V, VW-U=70V
  3. ③ VU-V=121.2V, VV-W=121.2V, VW-U=70V
  4. ④ VU-V=121.2V, VV-W=121.2V, VW-U=121.2V
정답 확인

정답 ①

54번
용접용으로 사용되는 직류발전기의 특성 중에서 가장 중요 한 것은?
  1. ① 과부하에 견딜 것
  2. ② 전압변동률이 적을 것
  3. ③ 경부하일 때 효율이 좋을 것
  4. ④ 전류에 대한 전압특성이 수하특성일 것
정답 확인

정답 ④

55번
단상 유도전동기에 대한 설명으로 틀린 것은?
  1. ① 반발 기동형: 직류전동기와 같이 정류자와 브러시를 이 용하여 기동한다.
  2. ② 분상 기동형: 별도의 보조권선을 사용하여 회전자계를 발생시켜 기동한다.
  3. ③ 커패시터 기동형: 기동전류에 비해 기동토크가 크지만, 커패시터를 설치해야 한다.
  4. ④ 반발 유도형: 기동 시 농형권선과 반발전동기의 회전자 권선을 함께 이용하나 운전 중에는 농형권선만을 이용한 다.
정답 확인

정답 ④

56번
정격전압 120V, 60Hz인 변압기의 무부하 입력 80W, 무부 하 전류 1.4A이다. 이 변압기의 여자 리액턴스는 약 몇 Ω 인가?
  1. ① 97.6
  2. ② 103.7
  3. ③ 124.7
  4. ④ 180
정답 확인

정답 ①

59번
극수 8, 중권 직류기의 전기자 총 도체 수 960, 매극 자속 0.04Wb, 회전수 400rpm 이라면 유기기전력은 몇 V 인가?
  1. ① 256
  2. ② 327
  3. ③ 425
  4. ④ 625
정답 확인

정답 ①

60번
동기전동기에 일정한 부하를 걸고 계자전류를 0A에서부터 계속 증가시킬 때 관련 설명으로 옳은 것은? (단, Ia는 전기 자전류이다.)
  1. ① Ia는 증가하다가 감소한다.
  2. ② Ia가 최소일 때 역률이 1이다.
  3. ③ Ia가 감소상태일 때 앞선 역률이다.
  4. ④ Ia가 증가상태일 때 뒤진 역률이다.
정답 확인

정답 ②

61번

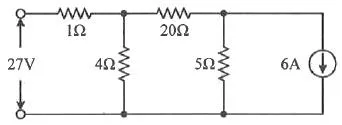

회로에서 20Ω의 저항이 소비하는 전력은 몇 W 인가?
전기공사기사 2020년 2회 61번 문제 그림
  1. ① 14
  2. ② 27
  3. ③ 40
  4. ④ 80
정답 확인

정답 ④

65번
선간 전압이 100V이고, 역률이 0.6인 평형 3상 부하에서 무 효전력이 Q = 10kvar일 때，선전류의 크기는 약 몇 A 인 가?
  1. ① 57.7
  2. ② 72.2
  3. ③ 96.2
  4. ④ 125
정답 확인

정답 ②

66번
어떤 회로의 유효전력이 300W, 무효전력이 400var이다. 이 회로의 복소전력의 크기(VA)는?
  1. ① 350
  2. ② 500
  3. ③ 600
  4. ④ 700
정답 확인

정답 ②

67번
불평형 3상 전류가 Ia=15+j2(A), Ib=-20-j14(A), Ic=-3+j10(A)일 때, 역상분 전류 I2(A)는?
  1. ① 1.91+j6.24
  2. ② 15.74-j3.57
  3. ③ -2.67-j0.67
  4. ④ -8-j2
정답 확인

정답 ①

68번
t=0에서 스위치(S)를 닫았을 때 t=0+에서의 i(t)는 몇 A 인 가? (단, 커패시터에 초기 전하는 없다.)
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.4
  4. ④ 1.0
정답 확인

정답 ①

70번
R= 4Ω, ωL= 3Ω의 직렬회로에 e=100√2 sinωt+50√2 sin3ω t를 인가할 때 이 회로의 소비전력은 약 몇 W 인가?
  1. ① 1000
  2. ② 1414
  3. ③ 1560
  4. ④ 1703
정답 확인

정답 ④

74번
적분시간 4sec, 비례 감도가 4인 비례적분 동작을 하는 제 어 요소에 동작신호 z(t)=2t를 주었을 때 이 제어 요소의 조 작량은? (단, 조작량의 초기 값은 0이다.)
  1. ① t2+8t
  2. ② t2+2t
  3. ③ t2-8t
  4. ④ t2-2t
정답 확인

정답 ①

75번
제어시스템의 상태방정식이 일 때, 특성방정식을 구하면?
전기공사기사 2020년 2회 75번 문제 그림
  1. ① s2-4s-3=0
  2. ② s2-4s+3=0
  3. ③ s2+4s+3=0
  4. ④ s2+4s-3=0
정답 확인

정답 ②

76번
특성방정식의 모든 근이 s평면(복소평면)의 jω축(허수축)에 있을 때 이 제어시스템의 안정도는?
  1. ① 알 수 없다.
  2. ② 안정하다.
  3. ③ 불안정하다.
  4. ④ 임계안정이다.
정답 확인

정답 ④

77번
어떤 제어시스템의 개루프 이득이 일 때 이 시스템이 가지는 근궤적의 가지(branch) 수는?
전기공사기사 2020년 2회 77번 문제 그림
  1. ① 1
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ③

79번
Routh-Hurwitz 방법으로 특성방정식이 s4+2s3+s2+4s+2=0 인 시스템의 안정도를 판별하면?
전기공사기사 2020년 2회 79번 문제 그림
  1. ① 안정
  2. ② 불안정
  3. ③ 임계안정
  4. ④ 조건부 안정
정답 확인

정답 ②

81번
옥내에 시설하는 사용전압이 400V 이상 1000V 이하인 전개 된 장소로서 건조한 장소가 아닌 기타의 장소의 관등회로 배선공사로서 적합한 것은?
  1. ① 애자사용공사
  2. ② 금속몰드공사
  3. ③ 금속덕트공사
  4. ④ 합성수지몰드공사
정답 확인

정답 ①

82번
제1종 또는 제2종 접지공사에 사용하는 접지선을 사람이 접 촉할 우려가 있는 곳에 시설하는 경우, 「전기용품 및 생활 용품 안전관리법」을 적용받는 합성수지관(두께 2mm 미만 의 합성수지제 전선관 및 난연성이 없는 콤바인덕트관 제외 한다)으로 덮어야 하는 범위로 옳은 것은?
  1. ① 접지선의 지하 30cm로부터 지표상 1m까지의 부분
  2. ② 접지선의 지하 50cm로부터 지표상 1.2m까지 의 부분
  3. ③ 접지선의 지하 60cm로부터 지표상 1.8m까지 의 부분
  4. ④ 접지선의 지하 75cm로부터 지표상 2m까지의 부분
정답 확인

정답 ④

83번
가공전선로의 지지물에 시설하는 지선의 시설기준으로 틀린 것은?
  1. ① 지선의 안전율을 2.5 이상으로 할 것
  2. ② 소선은 최소 5가닥 이상의 강심 알루미늄연선을 사용할 것
  3. ③ 도로를 횡단하여 시설하는 지선의 높이는 지표상 5m 이 상으로 할 것
  4. ④ 지중부분 및 지표상 30cm까지의 부분에는 내식성이 있 는 것을 사용할 것
정답 확인

정답 ②

84번
전력 보안 가공통신선의 시설 높이에 대한 기준으로 옳은 것은?
  1. ① 철도의 궤도를 횡단하는 경우에는 레일면상 5m 이상
  2. ② 횡단보도교 위에 시설하는 경우에는 그 노면상 3m 이상
  3. ③ 도로(차도와 도로의 구별이 있는 도로는 차도) 위에 시설 하는 경우에는 지표상 2m 이상
  4. ④ 교통에 지장을 줄 우려가 없도록 도로(차도와 도로의 구 별이 있는 도로는 차도) 위에 시설하는 경우에는 지표상 2m까지로 감할 수 있다.
정답 확인

정답 ②

85번
고압용 기계기구를 시가지에 시설할 때 지표상 몇 m 이상 의 높이에 시설하고, 또한 사람이 쉽게 접촉할 우려가 없도 록 하여야 하는가?
  1. ① 4.0
  2. ② 4.5
  3. ③ 5.0
  4. ④ 5.5
정답 확인

정답 ②

86번
저압 가공전선으로 사용할 수 없는 것은?(문제 오류로 가답 안 발표시 4번으로 발표되었으나, 확정답안 발표시 3, 4번 정답처리 되었습니다. 여기서는 가답안인 4번을 누르면 정 답 처리 됩니다.)
  1. ① 케이블
  2. ② 절연전선
  3. ③ 다심형 전선
  4. ④ 나동복 강선
정답 확인

정답 ④

87번
고압 옥내배선의 공사방법으로 틀린 것은?
  1. ① 케이블공사
  2. ② 합성수지관공사
  3. ③ 케이블 트레이공사
  4. ④ 애자사용공사(건조한 장소로서 전개된 장소에 한한다.)
정답 확인

정답 ②

88번
사용전압이 154kV인 가공전선로를 제1종 특고압 보안공사 로 시설할 때 사용되는 경동연선의 단면적은 몇 mm2 이상 이어야 하는가?
  1. ① 55
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

89번
345kV 송전선을 사람이 쉽게 들어가지 않는 산지에 시설할 때 전선의 지표상 높이는 몇 m 이상으로 하여야 하는가?
  1. ① 7.28
  2. ② 7.56
  3. ③ 8.28
  4. ④ 8.56
정답 확인

정답 ①

90번
가공 직류 절연 귀선은 특별한 경우를 제외하고 어느 전선 에 준하여 시설하여야 하는가?
  1. ① 저압가공전선
  2. ② 고압가공전선
  3. ③ 특고압가공전선
  4. ④ 가공 약전류 전선
정답 확인

정답 ①

91번
변전소에서 오접속을 방지하기 위하여 특고압 전로의 보기 쉬운 곳에 반드시 표시해야 하는 것은?
  1. ① 상별표시
  2. ② 위험표시
  3. ③ 최대전류
  4. ④ 정격전압
정답 확인

정답 ①

92번
사용전압이 400V 미만인 저압 가공전선은 케이블인 경우를 제외하고는 지름이 몇 mm 이상이어야 하는가? (단, 절연전 선은 제외한다.)
  1. ① 3.2
  2. ② 3.6
  3. ③ 4.0
  4. ④ 5.0
정답 확인

정답 ①

93번
사용전압이 440V인 이동기중기용 접촉전선을 애자사용 공 사에 의하여 옥내의 전개된 장소에 시설하는 경우 사용하는 전선으로 옳은 것은?
  1. ① 인장강도가 3.44kN 이상인 것 또는 지름 2.6mm의 경동 선으로 단면적이 8mm2 이상인 것
  2. ② 인장강도가 3.44kN 이상인 것 또는 지름 3.2mm의 경동 선으로 단면적이 18mm2 이상인 것
  3. ③ 인장강도가 11.2kN 이상인 것 또는 지름 6mm의경동선 으로 단면적이 28mm2 이상인 것
  4. ④ 인장강도가 11.2kN 이상인 것 또는 지름 8mm의경동선 으로 단면적이 18mm2 이상인 것
정답 확인

정답 ③

94번
특고압 가공전선로 중 지지물로서 직선형의 철탑을 연속하 여 10기 이상 사용하는 부분에는 몇 기 이하마다 내장 애자 장치가 되어 있는 철탑 또는 이와 동등이상의 강도를 가지 는 철탑 1기를 시설하여야 하는가?
  1. ① 3
  2. ② 5
  3. ③ 7
  4. ④ 10
정답 확인

정답 ④

95번
가반형의 용접전극을 사용하는 아크 용접장치의 용접변압기 의 1차측 전로의 대지전압은 몇 V 이하이어야 하는가?
  1. ① 60
  2. ② 150
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

96번
수용장소의 인입구 부근에 대지 사이의 전기저항 값이 3Ω 이하인 값을 유지하는 건물의 철골을 접지극으로 사용하여 제2종 접지공사를 한 저압전로의 접지측 전선에 추가 접지 시 사용하는 접지선을 사람이 접촉할 우려가 있는 곳에 시 설할 때는 어떤 공사방법으로 시설하는가?
  1. ① 금속관공사
  2. ② 케이블공사
  3. ③ 금속몰드공사
  4. ④ 합성수지관공사
정답 확인

정답 ②

97번
조상설비에 내부고장, 과전류 또는 과전압이 생긴 경우 자 동적으로 차단되는 장치를 해야 하는 전력용 커패시터의 최 소 뱅크용량은 몇 kVA 인가?
  1. ① 10000
  2. ② 12000
  3. ③ 13000
  4. ④ 15000
정답 확인

정답 ④

98번
특고압 지중전선이 지중 약전류전선 등과 접근하거나 교차 하는 경우에 상호 간의 이격거리가 몇 cm 이하인 때에는 두 전선이 직접 접촉하지 아니하도록 하여야 하는가?
  1. ① 15
  2. ② 20
  3. ③ 30
  4. ④ 60
정답 확인

정답 ④

99번
전기온상용 발열선은 그 온도가 몇 ℃를 넘지 않도록 시설 하여야 하는가?
  1. ① 50
  2. ② 60
  3. ③ 80
  4. ④ 100
정답 확인

정답 ③

100번
발전기, 전동기, 조상기, 기타 회전기(회전변류기 제외)의 절연내력 시험전압은 어느 곳에 가하는가?
  1. ① 권선과 대지 사이
  2. ② 외함과 권선 사이
  3. ③ 외함과 대지 사이
  4. ④ 회전자와 고정자 사이 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2020년 1회 다음 회차2020년 3회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
