전기공사기사 2019년 1회 기출문제

2019-03-03 시행 · 90문항

이 회차 문제 풀기 →
1번
전동기의 전원 접속을 바꾸어 역 토크를 발생시켜 급정지시 키는 방법은?
  1. ① 역전제동
  2. ② 발전제동
  3. ③ 와전류식제동
  4. ④ 회생제동
정답 확인

정답 ①

2번
지름 40cm 인 완전 확산성 구형 글로브의 중심에 모든 방향 의 광도가 균일하게 110 cd 되는 전구를 넣고 탁상 2m의 높 이에서 점등하였다. 탁상 위의 조도는 약 몇 lx 인가? (단, 글 로브 내면의 반사율은 40%, 투과율은 50% 이다.)
  1. ① 23
  2. ② 33
  3. ③ 49
  4. ④ 53
정답 확인

정답 ①

3번
반지름 a, 휘도 B인 완전 확산성 구면(구형) 광원의 중심에서 거리 h인 점의 조도는?
  1. ① πBa2h
  2. ② πB
  3. ③ πBa / h2
  4. ④ πBa2 / h2
정답 확인

정답 ④

4번
IGBT 의 설명으로 틀린 것은?
  1. ① GTO 사이리스터처럼 역방향 전압저지 특성을 갖는다.
  2. ② 오프상태에서 SCR 사이리스터처럼 양방향 전압저지 능력 을 갖는다.
  3. ③ 게이트와 에미터간 입력 임피던스가 매우 높아 BJT 보다 구동하기 쉽다.
  4. ④ BJT처럼 온드롭(no-drop)이 전류에 관계없이 낮고 거의 일정하여 MOSFET 보다 큰 전류를 흘릴 수 있다.
정답 확인

정답 ②

5번
수은전지의 특징이 아닌 것은?
  1. ① 소형이고 수명이 길다.
  2. ② 방전전압의 변화가 적다.
  3. ③ 전해액은 염화암모늄(NH4Cl)용액을 사용한다.
  4. ④ 양극에 산화수은(HgO), 음극에 아연(Zn)을 사용한다.
정답 확인

정답 ③

6번
발열체의 구비조건 중 틀린 것은?
  1. ① 내열성이 클 것
  2. ② 내식성이 클 것
  3. ③ 가공이 용이할 것
  4. ④ 저항률이 비교적 작고 온도계수가 높을 것
정답 확인

정답 ④

7번
SCR에 대한 설명으로 옳은 것은?
  1. ① 제어기능을 갖는 쌍방향성의 3단자 소자이다.
  2. ② 정류기능을 갖는 단일방향성의 3단자 소자이다.
  3. ③ 증폭기능을 갖는 단일방향성의 3단자 소자이다.
  4. ④ 스위칭 기능을 갖는 쌍방향성의 3단자 소자이다.
정답 확인

정답 ②

8번
자기부상식 철도에서 자석에 의해 부상하는 방법으로 틀린 것은?
  1. ① 영구자석간의 흡인력에 의한 자기부상방식
  2. ② 고온 초전도체와 영구자석의 조합에 의한 자기부상방식
  3. ③ 자석과 전기코일간의 유도전류를 이용하는 유도식 자기부 상방식
  4. ④ 전자석의 흡인력을 제어하여 일정한 간격을 유지하는 흡 인식 자기부상방식
정답 확인

정답 ①

9번
전자빔으로 용해하는 고융점, 활성금속 재료는?
  1. ① 탄화규소
  2. ② 니크롬 제2종
  3. ③ 탄탈, 니오브
  4. ④ 철-크롬 제1종
정답 확인

정답 ③

10번
적외선 가열의 특징이 아닌 것은?
  1. ① 표면가열이 가능하다.
  2. ② 신속하고 효율이 좋다.
  3. ③ 조작이 복잡하여 온도조절이 어렵다.
  4. ④ 구조가 간단하다.
정답 확인

정답 ③

11번
단로기의 구조와 관계가 없는 것은?
  1. ① 핀치
  2. ② 베이스
  3. ③ 플레이트
  4. ④ 리클로저
정답 확인

정답 ④

12번
누전차단기의 동작시간에 따른 분류도 틀린 것은?
  1. ① 고속형
  2. ② 저감도형
  3. ③ 시연형
  4. ④ 반한시형
정답 확인

정답 ②

13번
옥외용 비닐절연전선의 약호 명칭은?
  1. ① DV
  2. ② CV
  3. ③ OW
  4. ④ OC
정답 확인

정답 ③

14번
금속관에 넣어 시설하면 안되는 접지선은?
  1. ① 피뢰침형 접지선
  2. ② 저압기기용 접지선
  3. ③ 고압기기용 접지선
  4. ④ 특고압기기용 접지선
정답 확인

정답 ①

15번
옥내배선의 애자사용 공사에 많이 사용하는 특대 놉 애자의 높이(mm)는?
  1. ① 75
  2. ② 65
  3. ③ 60
  4. ④ 50
정답 확인

정답 ②

16번
피뢰침을 접지하기 위한 피뢰도선을 동선으로 할 경우의 단 면적은 최소 몇 mm2 이상으로 해야 하는가?
  1. ① 14
  2. ② 22
  3. ③ 30
  4. ④ 50
정답 확인

정답 ④

17번
개폐기 중에서 부하 전류의 차단능력이 없는 것은?
  1. ① OCB
  2. ② OS
  3. ③ DS
  4. ④ ACB
정답 확인

정답 ③

18번
가공전선로의 저압주에서 보안공사의 경우 목주 말구 굵기 의 최소 지름(cm)은?
  1. ① 10
  2. ② 12
  3. ③ 14
  4. ④ 15
정답 확인

정답 ②

19번
무거운 조명기구를 파이프로 매달 때 사용하는 것은?
  1. ① 노멀밴드
  2. ② 파이프행거
  3. ③ 엔트런스 캡
  4. ④ 픽스쳐 스터드와 하키
정답 확인

정답 ④

20번
전원을 넣자마자 곧바로 점등되는 형광등용의 안정기는?
  1. ① 점등관식
  2. ② 래피드스타트식
  3. ③ 글로우스타트식
  4. ④ 필라멘트 단락식
정답 확인

정답 ②

21번
보호계전기의 반한시·정한시 특성은?
  1. ① 동작전류가 커질수록 동작시간이 짧게 되는 특성
  2. ② 최소 동작전류 이상의 전류가 흐르면 즉시 동작하는 특 성
  3. ③ 동작전류의 크기에 관계없이 일정한 시간에 동작하는 특 성
  4. ④ 동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에 서 동작하는 특성
정답 확인

정답 ④

22번
비접지식 3상 송배전계통에서 1선 지락고장 시 고장전류를 계산하는데 사용되는 정전용량은?
  1. ① 작용정전용량
  2. ② 대지정전용량
  3. ③ 합성정전용량
  4. ④ 선간정전용량
정답 확인

정답 ②

24번
1선 지락 시에 지락전류가 가장 작은 송전계통은?
  1. ① 비접지식
  2. ② 직접접지식
  3. ③ 저항접지식
  4. ④ 소호리액터접지식
정답 확인

정답 ④

25번
변전소의 가스차단기의 대한 설명으로 틀린 것은?
  1. ① 근거리 차단에 유리하지 못하다.
  2. ② 불연성이므로 화재의 위험성이 적다.
  3. ③ 특고압 계통의 차단기로 많이 사용된다.
  4. ④ 이상전압의 발생이 적고, 절연회복이 우수하다.
정답 확인

정답 ①

26번
다중접지 계통에 사용되는 재폐로 기능을 갖는 일종의 차단 기로서 과부하 또는 고장전류가 흐르면 순시동작하고, 일정 시간 후에는 자동적으로 재폐로 하는 보호기기는?
  1. ① 라인퓨즈
  2. ② 리클로저
  3. ③ 색셔널라이저
  4. ④ 고장구간 자동개폐기
정답 확인

정답 ②

27번
비접지 계통의 지락사고 시 계전기의 영상전류를 공급하기 위하여 설치하는 기기는?
  1. ① PT
  2. ② CT
  3. ③ ZCT
  4. ④ GPT
정답 확인

정답 ③

28번
켈빈(Kelvin)의 법칙이 적용되는 경우는?
  1. ① 전압 강하를 감소시키고자 하는 경우
  2. ② 부하 배분의 균형을 얻고 하는 경우
  3. ③ 전력 손실량을 축소시키고자 하는 경우
  4. ④ 경제적인 전선의 굵기를 선정하고자 하는 경우
정답 확인

정답 ④

29번
이상전압의 파고값을 저감시켜 전력사용설비를 보호하기 위 하여 설치하는 것은?
  1. ① 초호환
  2. ② 피뢰기
  3. ③ 계전기
  4. ④ 접지봉
정답 확인

정답 ②

30번
배전반에 접속되어 운전 중인 계기용 변압기(PT) 및 변류기 (CT)인 2차측 회로를 점검할 때 조치사항으로 옳은 것은?
  1. ① CT만 단락시킨다.
  2. ② PT만 단락시킨다.
  3. ③ CT와 PT 모두를 단락시킨다.
  4. ④ CT와 PT 모두를 개방시킨다.
정답 확인

정답 ①

31번
선간전압이 154 kV 이고, 1상당의 임피던수가 j8Ω인 기기가 있을 때, 기준용량을 100 MVA로 하면 % 임피던스는 약 몇 % 인가?
  1. ① 2.75
  2. ② 3.15
  3. ③ 3.37
  4. ④ 4.25
정답 확인

정답 ③

32번
배전선로의 역률 개선에 따른 효과로 적합하지 않은 것은?
  1. ① 선로의 전력손실 경감
  2. ② 선로의 전압강하의 감소
  3. ③ 전원측 설비의 이용률 향상
  4. ④ 선로 절연의 비용 절감
정답 확인

정답 ④

33번
총 낙차 300m, 사용수량 20 m3/s 인 수력발전소의 발전기 출력을 약 몇 kW 인가? (단, 수차 및 발전기효율은 각각 90%, 98% 라하고, 손실낙차는 총 낙차의 6% 라고 한다.)
  1. ① 48750
  2. ② 51860
  3. ③ 54170
  4. ④ 54970
정답 확인

정답 ①

34번
수차의 캐비테이션 방지책으로 틀린 것은?
  1. ① 흡출수두를 증대시킨다.
  2. ② 과부하 운전을 가능한 한 피한다.
  3. ③ 수차의 비속도를 너무 크게 잡지 않는다.
  4. ④ 침식에 강한 금속재료로 러너를 제작한다.
정답 확인

정답 ①

35번
저압뱅킹방식에서 저전압의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?
  1. ① 아킹(Arcing)
  2. ② 플리커(Flicker)
  3. ③ 밸런스(Balance)
  4. ④ 캐스케이딩(Cascading)
정답 확인

정답 ④

36번
단도체 방식과 비교할 때 복도체 방식의 특징이 아닌 것은?
  1. ① 안정도가 증가된다.
  2. ② 인덕턴스가 감소된다.
  3. ③ 송전용량이 증가된다.
  4. ④ 코로나 임계전압이 감소한다.
정답 확인

정답 ④

37번
동일전력을 동일 선간전압, 동일역률로 동일거리에 보낼 때 사용하는 전선의 총 중량이 같으면 3상 3선석인 때와 단상 2선식일 때는 전력손실비는?
  1. ① 1
  2. ② 3/4
  3. ③ 2/3
  4. ④ 1/√3
정답 확인

정답 ②

38번
송전선 중간에 전원이 없을 경우에 송전단의 전압 ES = AER + BIR 이 된다. 수전단의 전압 ER 의 식으로 옳은 것 은? (단, IS, IR는 송전단 및 수전단의 전류이다.)
  1. ① ER = AES + CIS
  2. ② ER = BES + AIS
  3. ③ ER = DES - BIS
  4. ④ ER = CES - DIS
정답 확인

정답 ③

39번
송배전 선로에서 도체의 굵기는 같게 하고 도체간의 간격을 크게 하면 도체의 인덕턴스는?
  1. ① 커진다.
  2. ② 작아진다.
  3. ③ 변함이 없다.
  4. ④ 도체의 굵기 및 도체간의 간격과는 무관하다.
정답 확인

정답 ①

40번
수전단을 단락한 경우 송전단에서 본 임피던스가 330Ω 이 고, 수전단을 개방한 경우 송전단에서 본 어드미턴스가 1.875×10-3 ℧ 일 때 송전단의 특성임피던스는 약 몇 Ω 인 가?
  1. ① 120
  2. ② 220
  3. ③ 320
  4. ④ 420
정답 확인

정답 ④

41번
직류 분권전동기가 전기자 전류 100A 일 때 50 kg·m 의 토크를 발생하고 있다. 부하가 증가하여 전기자 전류가 120A로 되었다면 발생 토크(kg·m)는 얼마인가?
  1. ① 60
  2. ② 67
  3. ③ 88
  4. ④ 160
정답 확인

정답 ①

42번
유도전동기의 기동 시 공급하는 전압을 단권변압기에 의해 서 일시 강하시켜서 기동전류를 제한하는 기동방법은?
  1. ① Y-△ 기동
  2. ② 저항기동
  3. ③ 직접기동
  4. ④ 기동 보상기에 의한 기동
정답 확인

정답 ④

43번
정류회로에서 상의 수를 크게 했을 경우 옳은 것은?
  1. ① 맥동 주파수와 맥동률이 증가한다.
  2. ② 맥동률과 맥동 주파수가 감소한다.
  3. ③ 맥동 주파수는 증가하고 맥동률은 감소한다.
  4. ④ 맥동률과 주파수는 감소하나 출력이 증가한다.
정답 확인

정답 ③

44번
직류기의 손실 중에서 기계손으로 옳은 것은?
  1. ① 풍손
  2. ② 와류손
  3. ③ 표류 부하손
  4. ④ 브러시의 전기손
정답 확인

정답 ①

45번
3상 유도전동기의 기동법 중 전전압 기동에 대한 설명으로 틀린 것은?
  1. ① 기동 시에 역률이 좋지 않다.
  2. ② 소용량으로 기동 시간이 길다.
  3. ③ 소용량 농형 전동기의 기동법이다.
  4. ④ 전동기 단자에 직접 정격전압을 가한다.
정답 확인

정답 ②

46번
동기발전기의 단락비가 적을 때의 설명으로 옳은 것은?
  1. ① 동기 임피던스가 크고 전기자 반작용이 작다.
  2. ② 동기 임피던스가 크고 전기자 반작용이 크다.
  3. ③ 동기 임피던스가 작고 전기자 반작용이 작다.
  4. ④ 동기 임피던스가 작고 전기자 반작용이 크다.
정답 확인

정답 ②

47번
3/4 부하에서 효율이 최대인 주상변압기의 전부하 시 철손 과 동손의 비는?
  1. ① 8 : 4
  2. ② 4 : 8
  3. ③ 9 : 16
  4. ④ 16 : 9
정답 확인

정답 ③

48번
유도전동기의 속도제어를 인버터방식으로 사용하는 경우 1 차 주파수에 비례하여 1차 전압을 공급하는 이유는?
  1. ① 역률을 제어하기 위해
  2. ② 슬립을 증가시키기 위해
  3. ③ 자속을 일정하게 하기 위해
  4. ④ 발생토크를 증가시키기 위해
정답 확인

정답 ③

49번

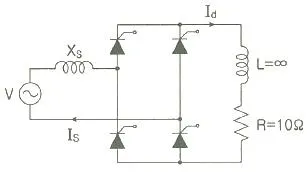

그림과 같은 회로에서 V(전원전압의 실효치) = 100V, 점호 각 a = 30° 인 때의 부하 시의 직류전압 Eda(V)는 약 얼마 인가? (단, 전류가 연속하는 경우이다.)
전기공사기사 2019년 1회 49번 문제 그림
  1. ① 90
  2. ② 86
  3. ③ 77.9
  4. ④ 100
정답 확인

정답 ③

50번
다음 ( )에 알맞은 것은?
전기공사기사 2019년 1회 50번 문제 그림
  1. ① ⓐ 분권, ⓑ 직권
  2. ② ⓐ 직권, ⓑ 분권
  3. ③ ⓐ 복권, ⓑ 분권
  4. ④ ⓐ 자여자, ⓑ 타여자
정답 확인

정답 ①

52번
2대의 변압기로 V결선하여 3상 변압하는 경우 변압기 이용 률은 약 몇 % 인가?
  1. ① 57.8
  2. ② 66.6
  3. ③ 86.6
  4. ④ 100
정답 확인

정답 ③

53번
1차 전압 6600 V, 2차 전압 220 V, 주파수 60 Hz, 1차 권 수 1200 회인 경우 변압기의 최대 자속(Wb)은?
  1. ① 0.36
  2. ② 0.63
  3. ③ 0.012
  4. ④ 0.021
정답 확인

정답 ④

54번
비례추이와 관계있는 전동기로 옳은 것은?
  1. ① 동기전동기
  2. ② 농형 유도전동기
  3. ③ 단상정류자전동기
  4. ④ 권선형 유도전동기
정답 확인

정답 ④

55번
직류발전기의 정류초기에 전류변화가 크며 이때 발생되는 불꽃정류로 옳은 것은?
  1. ① 과정류
  2. ② 직선정류
  3. ③ 부족정류
  4. ④ 정현파정류
정답 확인

정답 ①

56번
3상 비돌극형 동기발전기가 있다. 정격출력 5000 kVA, 정격 전압 6000V, 정격역률 0.8 이다. 여자를 정격상태로 유지할 때, 이 발전기의 최대출력은 약 몇 kW 인가? (단, 단 1상의 동기리액턴스는 0.8 P.U 이며 저항은 무시한다.)
  1. ① 7500
  2. ② 10000
  3. ③ 11500
  4. ④ 12500
정답 확인

정답 ②

57번
3상 유도전동기의 속도제어법으로 틀린 것은?
  1. ① 1차 저항법
  2. ② 극수 제어법
  3. ③ 전압 제어법
  4. ④ 주파수 제어법
정답 확인

정답 ①

58번
동기발전기의 전기자 권선법 중 집중권인 경우 매극 매상의 홈(slot) 수는?
  1. ① 1개
  2. ② 2개
  3. ③ 3개
  4. ④ 4개
정답 확인

정답 ①

59번
동기전동기의 위상특성곡선(V곡선)에 대한 설명으로 옳은 것은?
  1. ① 출력을 일정하게 유지할 때 부하전류와 전기자전류의 관 계를 나타낸 곡선
  2. ② 역률을 일정하게 유지할 때 계자전류와 전기자전류의 관 계를 나타낸 곡선
  3. ③ 계자전류를 일정하게 유지할 때 전기자전류와 출력사이 의 관계를 나타낸 곡선
  4. ④ 공급전압 V 와 부하가 일정할 때 계자전류의 변화에 대 한 전기자전류의 변화를 나타낸 곡선
정답 확인

정답 ④

60번
3상 유도전압조정기의 원리를 응용한 것은?
  1. ① 3상 변압기
  2. ② 3상 유도전동기
  3. ③ 3상 동기발전기
  4. ④ 3상 교류자전동기
정답 확인

정답 ②

61번
회로에서 V = 10V, R = 10Ω, L = 1H, C = 10μF 그리고 VC(0) = 0 일 때 스위치 K를 닫은 직후 전류의 변화율 의 값(A/sec)은?
전기공사기사 2019년 1회 61번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ 5
  4. ④ 10
정답 확인

정답 ④

62번
e = 100√2 sinωt + 75√2 sin3ωt + 20√2 sin5ωt(V)인 전압 을 RL직렬회로에 가할 때 제3고조파 전류의 실효값은 몇 A 인가? (단, R = 4Ω, ωL = 1Ω 이다.)
  1. ① 15
  2. ② 15√2
  3. ③ 20
  4. ④ 20√2
정답 확인

정답 ①

64번
다음과 같은 비정현파 기전력 및 전류에 의한 평균전력을 구하면 몇 W 인가?
전기공사기사 2019년 1회 64번 문제 그림
  1. ① 825
  2. ② 875
  3. ③ 925
  4. ④ 1175
정답 확인

정답 ②

66번
회로망 출력단자 a-b에서 바라본 등가임피던스는? (단, V1 = 6V, V2 = 3V, I1 = 10A, R1 = 15Ω, R2 = 10Ω, L = 2H, jω = s 이다.)
  1. ① s + 15
  2. ② 2s + 6 67. 일 때 f(t)의 최종값은?
  3. ③ 2
  4. ④ 3
  5. ⑤ 5
  6. ⑥ 15
정답 확인

정답 ③

68번
분포정수 선로에서 무왜형 조건이 성립하면 어떻게 되는가?
  1. ① 감쇠량이 최소로 된다.
  2. ② 전파속도가 최대로 된다.
  3. ③ 감쇠량은 주파수에 비례한다.
  4. ④ 위상정수가 주파수에 관계없이 일정하다.
정답 확인

정답 ①

69번
대칭 3상 전압이 a상 Va, b상 Vb = a2Va, c상 Vc = aVa 일 때 a상을 기준으로 한 대칭분 전압 중 정상분 V1(V)은 어떻 게 표시되는가? Va
전기공사기사 2019년 1회 69번 문제 그림
  1. ① Va
  2. ② a2Va
  3. ③ aVa
정답 확인

정답 ②

70번
대칭 5상 교류 성형결선에서 선간전압과 상전압 간의 위상 차는 몇 도인가?
  1. ① 27°
  2. ② 36°
  3. ③ 54°
  4. ④ 72°
정답 확인

정답 ③

71번
다음의 신호 흐름 선도를 메이슨의 공식을 이용하여 전달함 수를 구하고자 한다. 이 신호 흐름 선도에서 루프(Loop)는 몇 개인가?
전기공사기사 2019년 1회 71번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ③

72번
단위궤환 제어시스템에서 전향경로 전달함수가 일 때, 이 시스템이 안 정하기 위한 K의 범위는?
전기공사기사 2019년 1회 72번 문제 그림
  1. ① K ＜ -20
  2. ② -20 ＜ K ＜ 0
  3. ③ 0 ＜ K ＜ 20
  4. ④ 20 ＜ K
정답 확인

정답 ③

74번
특성 방정식 중에서 안정된 시스템인 것은?
  1. ① 2s3 + 3s2 + 4s + 5 = 0
  2. ② s4 + 3s3 - s2 + s + 10 = 0
  3. ③ s5 + s3 + 2s2 + 4s + 3 = 0
  4. ④ s4 - 2s3 - 3s2 + 4s +5 = 0
정답 확인

정답 ①

75번
PD 조절기와 전달함수 G(s) = 1.2 + 0.02s 의 영점은?
  1. ① -60
  2. ② -50
  3. ③ 50
  4. ④ 60
정답 확인

정답 ①

76번
타이머에서 입력신호가 주어지면 바로 동작하고, 입력신호 가 차단된 후에는 일정시간이 지난 후에 출력이 소멸되는 동작형태는?
  1. ① 한시동작 순시복귀
  2. ② 순시동작 순시복귀
  3. ③ 한시동작 한시복귀
  4. ④ 순시동작 한시복귀
정답 확인

정답 ④

81번
풀용 수중조명등에 사용되는 절연 변압기의 2차측 전로의 사용전압이 몇 V를 초과하는 경우에는 그 전로에 지락이 생 겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 하는 가?
  1. ① 30
  2. ② 60
  3. ③ 150
  4. ④ 300
정답 확인

정답 ①

82번
저고압 가공전선과 가공약전류 전선 등을 동일 지지물에 시 설하는 기준으로 틀린 것은?
  1. ① 가공전선을 가공약전류전선 등의 위로하고 별개의 완금 류에 시설할 것
  2. ② 전선로의 지지물로서 사용하는 목주의 풍압하중에 대한 안전율은 1.5 이상일 것
  3. ③ 가공전선과 가공약전류전선 등 사이의 이격거리는 저압 과 고압 모두 75cm 이상일 것
  4. ④ 가공전선이 가공약전류전선에 대하여 유도작용에 의한 통신상의 장해를 줄 우려가 있는 경우에는 가공전선을 적당한 거리에서 연가할 것
정답 확인

정답 ③

83번
금속덕트 공사에 의한 저압 옥내배선에서, 금속덕트에 넣은 전선의 단면적의 합계는 일반적으로 덕트 내부 단면적의 몇 % 이하이어야 하는가? (단, 전광표시 장치·출퇴표시등 기타 이와 유사한 장치 또는 제어회로 등의 배선만을 넣는 경우 네는 50%)
  1. ① 20
  2. ② 30
  3. ③ 40
  4. ④ 50
정답 확인

정답 ①

84번
발전기를 전로로부터 자동적으로 차단하는 장치를 시설하여 야 하는 경우에 해당 되지 않는 것은?
  1. ① 발전기에 과전류가 생긴 경우
  2. ② 용량이 5000 kVA 이상인 발전기의 내부에 고장이 생긴 경우
  3. ③ 용량이 500 kVA 이상의 발전기를 구동하는 수차의 압유 장치의 유압이 현저히 저하한 경우
  4. ④ 용량이 100 kVA 이상의 발전기를 구동하는 풍차의 압유 장치의 유압, 압축공기장장치의 공가입이 현저히 저하한 경우
정답 확인

정답 ②

85번
사용전압이 154 kV인 가공 송전선의 시설에서 전선과 식물 과의 이격거리는 일반적인 경우에 몇 m 이상으로 하여야 하는가?
  1. ① 2.8
  2. ② 3.2
  3. ③ 3.6
  4. ④ 4.2
정답 확인

정답 ②

86번
옥내에 시설하는 관등회로의 사용전압이 12000V인 방전등 공사 시의 네온변압기 외함에는 몇 종 접지공사를 해야 하 는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번 을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하 세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

87번
전력보안 가공통신선(광섬유 케이블은 제외)을 조가 할 경우 조가용 선은?
  1. ① 금속으로 된 단선
  2. ② 강심 알루미늄 연선
  3. ③ 금속선으로 된 연선
  4. ④ 알루미늄으로 된 단선
정답 확인

정답 ③

88번
최대사용전압이 22900V인 3상 4선식 중성선 다중접지식 전 로와 대지 사이의 절연내력 시험전압은 몇 V 인가?
  1. ① 32510
  2. ② 28752
  3. ③ 25229
  4. ④ 21068
정답 확인

정답 ④

89번
지중 전선로의 매설방법이 아닌 것은?
  1. ① 관로식
  2. ② 인입식
  3. ③ 암거식
  4. ④ 직접 매설식
정답 확인

정답 ②

90번
농사용 저압 가공전선로의 시설 기준으로 틀린 것은?
  1. ① 사용전압이 저압일 것
  2. ② 전선로의 경간은 40m 이하일 것
  3. ③ 저압 가공전선의 인장강도는 1.38kN 이상일 것
  4. ④ 저압 가공전선의 지표상 높이는 3.5m 이상일 것
정답 확인

정답 ②

91번
석유류를 저장하는 장소의 전등배선에 사용하지 않는 공사 방법은?
  1. ① 케이블 공사
  2. ② 금속관 공사
  3. ③ 애자사용 공사
  4. ④ 합성수지관 공사
정답 확인

정답 ③

92번
특고압용 변압기로서 그 내부에 고장이 생긴 경우에 반드시 자동 차단되어야 하는 변압기의 뱅크용량은 몇 kVA 이상인 가?
  1. ① 5000
  2. ② 10000
  3. ③ 50000
  4. ④ 100000
정답 확인

정답 ②

93번
고압 가공전선로에 시설하는 피뢰기의 제1종 접지공사의 접 지선이 그 제1종 접지공사 전용의 것인 경우에 접지저항 값 은 몇 Ω 까지 허용되는가?(관련 규정 개정전 문제로 여기서 는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내 용은 해설을 참고하세요.)
  1. ① 20
  2. ② 30
  3. ③ 50
  4. ④ 75
정답 확인

정답 ②

94번
라이팅 덕트 공사에 의한 저압 옥내배선 공사 시설 기준으 로 틀린 것은?
  1. ① 덕트의 끝부분은 막을 것
  2. ② 덕트는 조영재에 견고하게 붙일 것
  3. ③ 덕트는 조영재를 관통하여 시설할 것
  4. ④ 덕트의 지지점 간의 거리는 2m 이하로 할 것
정답 확인

정답 ③

95번
과전류차단기로 저압전로에 사용하는 퓨즈를 수평으로 붙인 경우 이 퓨즈는 정격전류의 몇 배의 전류에 견딜 수 있어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1 번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고 하세요.)
  1. ① 1.1
  2. ② 1.25
  3. ③ 1.6
  4. ④ 2
정답 확인

정답 ①

96번
고압 옥내배선이 수관과 접근하여 시설되는 경우에는 몇 cm 이상 이격시켜야 하는가?
  1. ① 15
  2. ② 30
  3. ③ 45
  4. ④ 60
정답 확인

정답 ①

97번
고압 옥측전선로에 사용할 수 있는 전선은?
  1. ① 케이블
  2. ② 나경동선
  3. ③ 절연전선
  4. ④ 다심형 전선
정답 확인

정답 ①

98번
지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?
  1. ① 조명 및 세척이 가능한 적당한 장치를 시설할 것
  2. ② 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  3. ③ 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
  4. ④ 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
정답 확인

정답 ①

99번
철탑의 강도계산에 사용하는 이상 시 상정하중을 계산하는 데 사용되는 것은?
  1. ① 미진에 의한 요동과 철구조물의 인장하중
  2. ② 뇌가 철탑에 가하여졌을 경우의 충격하중
  3. ③ 이상전압이 전선로에 내습하였을 때 생기는 충격하중
  4. ④ 풍압이 전선로에 직각방향으로 가하여지는 경우의 하중
정답 확인

정답 ④

100번
특고압 전선로의 철탑의 가장 높은 곳에 220V용 항공 장 애등을 설치하였다. 이 등기구의 금속제 외함은 몇 종 접 지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서 는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내 용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2018년 3회 다음 회차2019년 2회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
