전기공사기사 2021년 2회 기출문제

2021-05-15 시행 · 92문항

이 회차 문제 풀기 →
1번
형광등은 형광체의 종류에 따라 여러 가지 광색을 얻을 수 있다. 형광체가 규산아연일 때의 광색은?
  1. ① 녹색
  2. ② 백색
  3. ③ 청색
  4. ④ 황색
정답 확인

정답 ①

2번
자기방전량만을 항시 충전하는 부동충전방식의 일종인 충전 방식은?
  1. ① 세류충전
  2. ② 보통충전
  3. ③ 급속충전
  4. ④ 균등충전
정답 확인

정답 ①

3번
흑연화로, 카보런덤로, 카바이드로 등의 전기로 가열방식은?
  1. ① 아크 가열
  2. ② 유도가열
  3. ③ 간접저항 가열
  4. ④ 직접저항 가열
정답 확인

정답 ④

4번
양수량 30m3/min, 총 양정 10m를 양수하는데 필요한 펌프용 전동기의 소요출력(kW)은 약 얼마인가? (단, 펌프의 효율은 75%, 여유계수는 1.1 이다.)
  1. ① 59
  2. ② 64
  3. ③ 72
  4. ④ 78
정답 확인

정답 ③

5번
유전체 자신을 발열시키는 유전 가열의 특징으로 틀린 것은?
  1. ① 열이 유전체 손에 의하여 피열물 자체 내에서 발생한다.
  2. ② 온도상승 속도가 빠르다.
  3. ③ 표면의 소손과 균열이 없다.
  4. ④ 전 효율이 좋고, 설비비가 저렴하다.
정답 확인

정답 ④

6번
다이오드 클램퍼(clamper)의 용도는?
  1. ① 전압증폭
  2. ② 전류증폭
  3. ③ 전압제한
  4. ④ 전압레벨 이동
정답 확인

정답 ④

7번
하역 기계에서 무거운 것은 저속으로, 가벼운 것은 고속으로 작업하여 고속이나 저속에서 다 같이 동일한 동력이 요구되 는 부하는?
  1. ① 정토크 부하
  2. ② 정동력 부하
  3. ③ 정속도 부하
  4. ④ 제곱토크 부하
정답 확인

정답 ②

9번
총 중량이 50t 이고, 전동기 6대를 가진 전동차가 구배 20‰ 의 직선궤도를 올라가고 있다. 주행 속도 40km/h 일 때 각 전동기의 출력(kW)은 약 얼마인가? (단, 가속저항은 1550kg, 중량 당 주행저항은 8kg/t, 전동기 효율은 0.9 이다.)
  1. ① 52
  2. ② 60
  3. ③ 66
  4. ④ 72
정답 확인

정답 ②

10번
반도체에 빛이 가해지면 전기 저항이 변화되는 현상은?
  1. ① 홀효과
  2. ② 광전효과
  3. ③ 제벡효과
  4. ④ 열진동효과
정답 확인

정답 ②

11번
합성수지몰드공사에 관한 설명으로 틀린 것은?
  1. ① 합성수지몰드 안에는 금속제의 조인트 박스를 사용하여 접속이 가능하다.
  2. ② 합성수지몰드 상호 간 및 합성수지 몰드와 박스 기타의 부속품과는 전선이 노출되지 아니하도록 접속해야 한다.
  3. ③ 합성수지몰드의 내면은 전선의 피복이 손상될 우려가 없 도록 매끈한 것이어야 한다.
  4. ④ 합성수지몰드는 홈의 폭 및 깊이가 3.5cm 이하로 두께 는 2mm 이상의 것이어야 한다.
정답 확인

정답 ①

12번
고유 저항(20℃에서)이 가장 큰 것은?
  1. ① 텅스텐
  2. ② 백금
  3. ③ 은
  4. ④ 알루미늄
정답 확인

정답 ②

13번
무대 조명의 배치별 구분 중 무대 상부 배치 조명에 해당되 는 것은?
  1. ① Foot light
  2. ② Tower light
  3. ③ Ceiling Spot light
  4. ④ Suspension Spot light
정답 확인

정답 ④

14번
버스 덕트 공사에서 덕트 최대 폭(mm)에 따른 덕트 판의 최소 두께(mm)로 틀린 것은? (단, 덕트는 강판으로 제작된 것이다.)
  1. ① 덕트 최대 폭 100mm : 최소 두께 1.0mm
  2. ② 덕트 최대 폭 200mm : 최소 두께 1.4mm
  3. ③ 덕트 최대 폭 600mm : 최소 두께 2.0mm
  4. ④ 덕트 최대 폭 800mm : 최소 두께 2.6mm
정답 확인

정답 ④

15번
전선 배열에 따라 장주를 구분할 때 수직배열에 해당되는 장주는?
  1. ① 보통 장주
  2. ② 래크 장주
  3. ③ 창출 장주
  4. ④ 편출 장주
정답 확인

정답 ②

16번
다음 중 절연성, 내온성, 내유성이 풍부하며 연피케이블에 사용하는 전기용 테이프는?
  1. ① 면테이프
  2. ② 비닐테이프
  3. ③ 리노테이프
  4. ④ 고무테이프
정답 확인

정답 ③

17번
피뢰침용 인하도선으로 가장 적당한 전선은?
  1. ① 동선
  2. ② 고무 절연전선
  3. ③ 비닐 절연전선
  4. ④ 캡타이어 케이블
정답 확인

정답 ①

18번
경완철에 현수애자를 설치할 경우에 사용되는 자재가 아닌 것은?
  1. ① 볼쇄클
  2. ② 소켓아이
  3. ③ 인장클램프
  4. ④ 볼크레비스
정답 확인

정답 ④

19번
3MVA 이하 H종 건식변압기에서 절연재료로 사용하지 않는 것은?
  1. ① 명주
  2. ② 마이카
  3. ③ 유리섬유
  4. ④ 석면
정답 확인

정답 ①

20번
저압 가공 인입선에서 금속관 공사로 옮겨지는 곳 또는 금 속관으로부터 전선을 뽑아 전동기 단자 부분에 접속할 때 사용하는 것은?
  1. ① 엘보
  2. ② 터미널 캡
  3. ③ 접지클램프
  4. ④ 엔트런스 캡
정답 확인

정답 ②

21번
컴퓨터에 의한 전력조류 계산에서 슬랙(slack)모선의 초기치 로 지정하는 값은? (단, 슬랙 모선을 기준 모선으로 한다.)
  1. ① 유효 전력과 무효 전력
  2. ② 전압 크기와 유효 전력
  3. ③ 전압 크기와 위상각
  4. ④ 전압 크기와 무효 전력
정답 확인

정답 ③

22번
전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?
  1. ① 유도성 소전류 차단 시
  2. ② 수차발전기의 부하 차단 시
  3. ③ 무부하 선로 충전전류 차단 시
  4. ④ 송전선로의 부하 차단기 투입 시
정답 확인

정답 ③

24번
가공송전선로에서 총 단면적이 같은 경우 단도체와 비교하 여 복도체의 장점이 아닌 것은?
  1. ① 안정도를 증대시킬 수 있다.
  2. ② 공사비가 저렴하고 시공이 간편하다.
  3. ③ 전선표면의 전위경도를 감소시켜 코로나 임계전압이 높 아진다.
  4. ④ 선로의 인덕턴스가 감소되고 정전용량이 증가해서 송전 용량이 증대된다.
정답 확인

정답 ②

25번

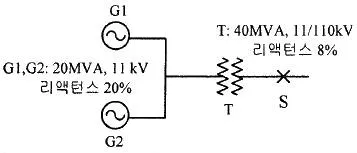

그림과 같은 송전계통에서 S점에 3상 단락사고가 발생했을 때 단락전류(A)는 약 얼마인가? (단, 선로의 길이와 리액턴 스는 각각 50km, 0.6Ω/km 이다.)
전기공사기사 2021년 2회 25번 문제 그림
  1. ① 224
  2. ② 324
  3. ③ 454
  4. ④ 554
정답 확인

정답 ④

26번
3상 3선식 송전선로에서 각 선의 대지정전용량이 0.5096μF 이고, 선간정전용량이 0.1295μF 일 때, 1선의 작용정전용량 은 약 몇 μF 인가?
  1. ① 0.6
  2. ② 0.9
  3. ③ 1.2
  4. ④ 1.8
정답 확인

정답 ②

27번
배전용 변전소의 주변압기로 주로 사용되는 것은?
  1. ① 강압 변압기
  2. ② 체승 변압기
  3. ③ 단권 변압기
  4. ④ 3권선 변압기
정답 확인

정답 ①

28번
최대수용전력이 3kW인 수용가가 3세대, 5kW인 수용가가 6 세대라고 할 때, 이 수용가군에 전력을 공급할 수 있는 주 상변압기의 최소 용량(kVA)은? (단, 역률은 1, 수용가간의 부등률은 1.3 이다.)
  1. ① 25
  2. ② 30
  3. ③ 35
  4. ④ 40
정답 확인

정답 ②

29번
500kVA의 단상 변압기 상용 3대(결선 △-△), 예비 1대를 갖는 변전소가 있다. 부하의 증가로 인하여 예비 변압기까 지 동원해서 사용한다면 응할 수 있는 최대부하(kVA)는 약 얼마인가?
  1. ① 2000
  2. ② 1730
  3. ③ 1500
  4. ④ 830
정답 확인

정답 ②

30번
3상용 차단기의 정격 차단 용량은?
  1. ① √3 × 정격 전압 × 정격 차단 전류
  2. ② 3√3 × 정격 전압 × 정격 전류
  3. ③ 3 × 정격 전압 × 정격 차단 전류
  4. ④ √3 × 정격 전압 × 정격 전류
정답 확인

정답 ①

31번
망상(network)배전방식의 장점이 아닌 것은?
  1. ① 전압변동이 적다.
  2. ② 인축의 접지사고가 적어진다.
  3. ③ 부하의 증가에 대한 융통성이 크다.
  4. ④ 무정전 공급이 가능하다.
정답 확인

정답 ②

32번
부하전류 차단이 불가능한 전력개폐 장치는?
  1. ① 진공차단기
  2. ② 유입차단기
  3. ③ 단로기
  4. ④ 가스차단기
정답 확인

정답 ③

34번
전력계통의 전압을 조정하는 가장 보편적인 방법은?
  1. ① 발전기의 유효전력 조정
  2. ② 부하의 유효전력 조정
  3. ③ 계통의 주파수 조정
  4. ④ 계통의 무효전력 조정
정답 확인

정답 ④

35번
증기터빈내에서 팽창 도중에 있는 증기를 일부 추기하여 그 것이 갖는 열을 급수가열에 이용하는 열사이클은?
  1. ① 랭킨사이클
  2. ② 카르노사이클
  3. ③ 재생사이클
  4. ④ 재열사이클
정답 확인

정답 ③

36번
직격뢰에 대한 방호설비로 가장 적당한 것은?
  1. ① 복도체
  2. ② 가공지선
  3. ③ 서지흡수기
  4. ④ 정전방전기
정답 확인

정답 ②

37번
역률 0.8(지상)의 2800kW 부하에 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하고자 할 경우, 필요한 전 력용 콘덴서의 용량(kVA)은 약 얼마인가?
  1. ① 372
  2. ② 558
  3. ③ 744
  4. ④ 1116
정답 확인

정답 ③

38번
비등수형 원자로의 특징에 대한 설명으로 틀린 것은?
  1. ① 증기 발생기가 필요하다.
  2. ② 저농축 우라늄을 연료로 사용한다.
  3. ③ 노심에서 비등을 일으킨 증기가 직접 터빈에 공급되는 방식이다.
  4. ④ 가압수형 원자로에 비해 출력밀도가 낮다.
정답 확인

정답 ①

39번
저압배전선로에 대한 설명으로 틀린 것은?
  1. ① 저압 뱅킹 방식은 전압변동을 경감할 수 있다.
  2. ② 밸런서(balancer)는 단상 2선식에 필요하다.
  3. ③ 부하율(F)와 손실계수(H) 사이에는 1≥F≥H≥F2≥0의 관 계가 있다.
  4. ④ 수용률이란 최대수용전력을 설비용량을 나눈 값을 퍼센 트로 나타낸 것이다.
정답 확인

정답 ②

40번
선로, 기기 등의 절연 수준 저감 및 전력용 변압기의 단절 연을 모두 행할 수 있는 중성점 접지방식은?
  1. ① 직접접지방식
  2. ② 소호리액터접지방식
  3. ③ 고저항접지방식
  4. ④ 비접지방식
정답 확인

정답 ①

41번
10kW, 3상 380V 유도전동기의 전부하 전류는 약 몇 A 인 가? (단, 전동기의 효율은 85%, 역률은 85% 이다.)
  1. ① 15
  2. ② 21
  3. ③ 26
  4. ④ 36
정답 확인

정답 ②

43번
변압기에서 생기는 철손 중 와류손(Eddy Current Loss)은 철심의 규소강판 두께와 어떤 관계에 있는가?
  1. ① 두께에 비례
  2. ② 두께의 2승에 비례
  3. ③ 두께의 3승에 비례
  4. ④ 두께의 1/2승에 비례
정답 확인

정답 ②

44번
부스터(Boost)컨버터의 입력전압이 45V로 일정하고, 스위칭 주기가 20kHz, 듀티비(Duty ratio)가 0.6, 부하저항이 10Ω 일 때 출력전압은 몇 V 인가? (단, 인덕터에는 일정한 전류 가 흐르고 커패시터 출력전압의 리플성분은 무시한다.)
  1. ① 27
  2. ② 67.5
  3. ③ 75
  4. ④ 112.5
정답 확인

정답 ④

45번
변압기 단락시험에서 변압기의 임피던스 전압이란?
  1. ① 1차 전류가 여자전류에 도달했을 때의 2차측 단자전압
  2. ② 1차 전류가 정격전류에 도달했을 때의 2차측 단자전압
  3. ③ 1차 전류가 정격전류에 도달했을 때의 변압기 내의 전압 강하
  4. ④ 1차 전류가 2차 단락전류에 도달했을 때의 변압기 내의 전압강하
정답 확인

정답 ③

46번
일반적인 DC 서보모터의 제어에 속하지 않는 것은?
  1. ① 역률제어
  2. ② 토크제어
  3. ③ 속도제어
  4. ④ 위치제어
정답 확인

정답 ①

47번
극수가 4극이고 전기자권선이 단중 중권인 직류발전기의 전 기자전류가 40A이면 전기자권선의 각 병렬회로에 흐르는 전 류(A)는?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

48번
3상 농형 유도전동기의 전전압 기동토크는 전부하토크의 1.8배이다. 이 전동기에 기동보상기를 사용하여 기동전압을 전전압의 2/3로 낮추어 기동하면, 기동토크는 저부하토크 T 와 어떤 관계인가?
  1. ① 3.0 T
  2. ② 0.8 T
  3. ③ 0.6 T
  4. ④ 0.3 T
정답 확인

정답 ②

49번
2전동기설에 의하여 단상 유도전동기의 가상적 2개의 회전 자 중 정방향에 회전하는 회전자 슬립이 s이면 역방향에 회 전하는 가상적 회전자의 슬립은 어떻게 표시되는가?
  1. ① 1+s
  2. ② 1-s
  3. ③ 2-s
  4. ④ 3-s
정답 확인

정답 ③

50번
변압기의 권수를 N이라고 할 때 누설리액턴스는?
  1. ① N2에 비례한다.
  2. ② N에 비례한다.
  3. ③ N에 반비례한다.
  4. ④ N2에 반비례한다.
정답 확인

정답 ②

51번
다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하 여 다이오드가 소손될 우려가 있을 때 가장 적절한 조치는 어느 것인가?
  1. ① 다이오드를 병렬로 추가한다.
  2. ② 다이오드를 직렬로 추가한다.
  3. ③ 다이오드 양단에 적당한 값의 저항을 추가한다.
  4. ④ 다이오드 양단에 적당한 값의 커패시터를 추가한다.
정답 확인

정답 ①

52번
50Hz, 12극의 3상 유도전동기가 10HP의 정격출력을 내고 있을 때, 회전수는 약 몇 rpm인가? (단, 회전자 동손은 350W이고, 회전자 입력은 회전자 동손과 정격 출력의 합이 다.)
  1. ① 468
  2. ② 478
  3. ③ 488
  4. ④ 500
정답 확인

정답 ②

53번
와전류 손실을 패러데이 법칙으로 설명한 과정 중 틀린 것 은?
  1. ① 와전류가 철심 내에 흘러 발열 발생
  2. ② 유도기전력 발생으로 철심에 와전류가 흐름
  3. ③ 와전류 에너지 손실량은 전류밀도에 반비례
  4. ④ 시변 자속으로 강자성체 철심에 유도기전력 발생
정답 확인

정답 ③

54번
어떤 직류전동기가 역기전력 200V, 매분 1200회전으로 토 크 158.76 N·m를 발생하고 있을 때의 전기자 전류는 약 몇 A 인가? (단, 기계손 및 철손은 무시한다.)
  1. ① 90
  2. ② 95
  3. ③ 100
  4. ④ 105
정답 확인

정답 ③

55번
단상 정류자전동기의 일종인 단상반발전동기에 해당되는 것 은?
  1. ① 시라게전동기
  2. ② 반발유도전동기
  3. ③ 아트킨손형전동기
  4. ④ 단상 직권 정류자전동기
정답 확인

정답 ③

56번
동기전동기에 대한 설명으로 틀린 것은?
  1. ① 동기전동기는 주로 회전계자형이다.
  2. ② 동기전동기는 무효전력을 공급할 수 있다.
  3. ③ 동기전동기는 제동권선을 이용한 기동법이 일반적으로 많이 사용된다.
  4. ④ 3상 동기전동기의 회전방향을 바꾸려면 계자권선 전류의 방향을 반대로 한다.
정답 확인

정답 ④

57번
8극, 900rpm 동기발전기와 병렬 운전하는 6극 동기발전기 의 회전수는 몇 rpm 인가?
  1. ① 900
  2. ② 1000
  3. ③ 1200
  4. ④ 1400
정답 확인

정답 ③

58번
동기발전기의 병렬운전 조건에서 같지 않아도 되는 것은?
  1. ① 기전력의 용량
  2. ② 기전력의 위상
  3. ③ 기전력의 크기
  4. ④ 기전력의 주파수
정답 확인

정답 ①

59번
변압기의 주요시험 항목 중 전압변동률 계산에 필요한 수치 를 얻기 위한 필수적인 시험은?
  1. ① 단락시험
  2. ② 내전압시험
  3. ③ 변압비시험
  4. ④ 온도상승시험
정답 확인

정답 ①

60번
부하전류가 크지 않을 때 직류 직권전동기 발생 토크는? (단, 자기회로가 불포화인 경우이다.)
  1. ① 전류에 비례한다.
  2. ② 전류에 반비례한다.
  3. ③ 전류의 제곱에 비례한다.
  4. ④ 전류의 제곱에 반비례한다.
정답 확인

정답 ③

62번
파형이 톱니파인 경우 파형률은 약 얼마인가?
  1. ① 1.155
  2. ② 1.732
  3. ③ 1.414
  4. ④ 0.577
정답 확인

정답 ①

64번
상의 순서가 a-b-c인 불평형 3상 전류가 Ia = 15+j2 (A), Ib = -20-j14 (A), Ic = -3+j10 (A) 일 때 영상분 전류 I0는 약 몇 A 인가?
  1. ① 2.67 + j0.38
  2. ② 2.02 + j6.98
  3. ③ 15.5 – j3.56
  4. ④ -2.67 – j0.67
정답 확인

정답 ④

65번
무한장 무손실 전송선로의 임의의 위치에서 전압이 100V이 었다. 이 선로의 인덕턴스가 7.5 μH/m 이고, 커패시턴스가 0.012 μF/m 일 때 이 위치에서 전류(A)는?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

66번
전압 의 실효값은 약 몇 V 인가?
전기공사기사 2021년 2회 66번 문제 그림
  1. ① 3.87
  2. ② 11.2
  3. ③ 15.8
  4. ④ 21.2
정답 확인

정답 ②

67번

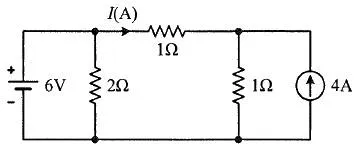

회로에서 저항 1Ω에 흐르는 전류 I(A)는?
전기공사기사 2021년 2회 67번 문제 그림
  1. ① 3
  2. ② 2
  3. ③ 1
  4. ④ -1
정답 확인

정답 ③

68번

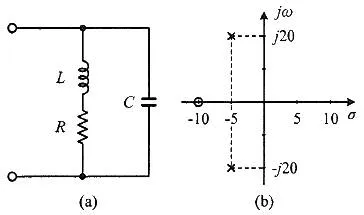

그림 (a)와 같은 회로에 대한 구동점 임피던스의 극점과 영 점이 각각 그림 (b)에 나타낸 것과 같고 Z(0)=1 일 때, 이 회로에서 R(Ω), L(H), C(F)의 값은?
전기공사기사 2021년 2회 68번 문제 그림
  1. ① R = 1.0Ω, L = 0.1H, C = 0.0235F
  2. ② R = 1.0Ω, L = 0.2H, C = 1.0F
  3. ③ R = 2.0Ω, L = 0.1H, C = 0.0235F
  4. ④ R = 2.0Ω, L = 0.2H, C = 1.0F
정답 확인

정답 ①

69번
선간전압이 150V, 선전류가 10√3 A, 역률이 80%인 평형 3 상 유도성 부하로 공급되는 무효전력(var)은?
  1. ① 3600
  2. ② 3000
  3. ③ 2700
  4. ④ 1800
정답 확인

정답 ③

70번
그림과 같은 평형 3상회로에서 전원 전압이 Vab = 200(V)이 고 부하 한상의 임피던스가 Z = 4 + j3(Ω)인 경우 전원과 부하사이 선전류 Ia는 약 몇 A 인가?
  1. ① 40√3 ∠36.87°
  2. ② 40√3 ∠-36.87°
  3. ③ 40√3 ∠66.87°
  4. ④ 40√3 ∠-66.87°
정답 확인

정답 ④

71번
제어요소가 제어대상에 주는 양은?
  1. ① 동작신호
  2. ② 조작량
  3. ③ 제어량
  4. ④ 궤환량
정답 확인

정답 ②

72번
그림과 같은 제어시스템이 안정하기 위한 k의 범위는?
전기공사기사 2021년 2회 72번 문제 그림전기공사기사 2021년 2회 72번 문제 그림
  1. ① k ＞ 0
  2. ② k ＞ 1
  3. ③ 0 ＜ k ＜ 1
  4. ④ 0 ＜ k ＜ 2
정답 확인

정답 ④

73번
전달함수가 인 제어시스템의 과도 응답 특성은?
  1. ① 무제동
  2. ② 부족제동
  3. ③ 임계제동
  4. ④ 과제동
정답 확인

정답 ④

75번
제어시스템의 주파수 전달함수가 G(jω) = j5ω 이고, 주파수 가 ω = 0.02 rad/sec 일 때 이 제어시스템의 이득(dB)은?
전기공사기사 2021년 2회 75번 문제 그림
  1. ① 20
  2. ② 10
  3. ③ -10
  4. ④ -20
정답 확인

정답 ④

76번
전달함수가 인 제어기가 있 다. 이 제어기는 어떤 제어기인가?
  1. ① 비례 미분 제어기
  2. ② 적분 제어기
  3. ③ 비례 적분 제어기
  4. ④ 비례 미분 적분 제어기
정답 확인

정답 ④

77번

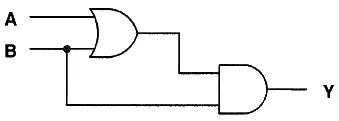

다음 논리회로의 출력 Y는?
전기공사기사 2021년 2회 77번 문제 그림
  1. ① A
  2. ② B
  3. ③ A + B
  4. ④ A · B
정답 확인

정답 ②

78번

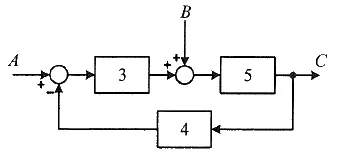

그림의 블록선도와 같이 표현되는 제어시스템에서 A = 1, B = 1 일 때, 블록선도의 출력 C는 약 얼마인가?
전기공사기사 2021년 2회 78번 문제 그림
  1. ① 0.22
  2. ② 0.33
  3. ③ 1.22
  4. ④ 3.1
정답 확인

정답 ②

80번
다음과 같은 상태방정식으로 표현되는 제어시스템의 특성방 정식의 근(s1, s2)은?
전기공사기사 2021년 2회 80번 문제 그림
  1. ① 1, -3
  2. ② -1, -2
  3. ③ -2, -3
  4. ④ -1, -3
정답 확인

정답 ②

81번
변전소의 주요 변압기에 계측장치를 시설하여 측정하여야 하는 것이 아닌 것은?
  1. ① 역률
  2. ② 전압
  3. ③ 전력
  4. ④ 전류
정답 확인

정답 ①

82번
전기설비기술기준에서 정하는 안전원칙에 대한 내용으로 틀 린 것은?
  1. ① 전기설비는 감전, 화재 그 밖에 사람에게 위해를 주거나 물건에 손상을 줄 우려가 없도록 시설하여야 한다.
  2. ② 전기설비는 다른 전기설비, 그 밖의 물건의 기능에 전기 적 또는 자기적인 장해를 주지 않도록 시설하여야 한다.
  3. ③ 전기설비는 경쟁과 새로운 기술 및 사업의 도입을 촉진 함으로써 전기사업의 건전한 발전을 도모하도록 시설하 여야 한다.
  4. ④ 전기설비는 사용목적에 적절하고 안전하게 작동하여야 하며, 그 손상으로 인하여 전기공급에 지장을 주지 않도 록 시설하여야 한다.
정답 확인

정답 ③

83번
전식방지대책에서 매설금속체측의 누설전류에 의한 전식의 피해가 예상되는 곳에 고려하여야 하는 방법으로 틀린 것 은?
  1. ① 절연코팅
  2. ② 배류장치 설치
  3. ③ 변전소 간 간격 축소
  4. ④ 저준위 금속체를 접속
정답 확인

정답 ③

84번
지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?
  1. ① 조명 및 세척이 가능한 장치를 하도록 할 것
  2. ② 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  3. ③ 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
  4. ④ 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
정답 확인

정답 ①

85번
옥내 배선공사 중 반드시 절연전선을 사용하지 않아도 되는 공사방법은? (단, 옥외용 비닐절연전선은 제외한다.)
  1. ① 금속관공사
  2. ② 버스덕트공사
  3. ③ 합성수지관공사
  4. ④ 플로어덕트공사
정답 확인

정답 ②

86번
돌침, 수평도체, 메시도체의 요소 중에 한 가지 또는 이를 조합한 형식으로 시설하는 것은?
  1. ① 접지극시스템
  2. ② 수뢰부시스템
  3. ③ 내부피뢰시스템
  4. ④ 인하도선시스템
정답 확인

정답 ②

87번
풍력터빈에 설비의 손상을 방지하기 위하여 시설하는 운전 상태를 계측하는 계측장치로 틀린 것은?
  1. ① 조도계
  2. ② 압력계
  3. ③ 온도계
  4. ④ 풍속계
정답 확인

정답 ①

88번
지중 전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이 는 몇 m 이상으로 하여야 하는가?
  1. ① 0.6
  2. ② 1
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ②

89번
사용전압이 154kV인 전선로를 제1종 특고압보안공사로 시 설할 때 경동연선의 굵기는 몇 mm2 이상이어야 하는가?
  1. ① 55
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

90번

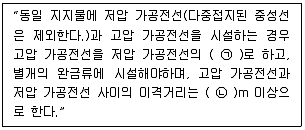

다음 ( )에 들어갈 내용으로 옳은 것은?
전기공사기사 2021년 2회 90번 문제 그림
  1. ① ㉠ 아래, ㉡ 0.5
  2. ② ㉠ 아래, ㉡ 1
  3. ③ ㉠ 위, ㉡ 0.5
  4. ④ ㉠ 위, ㉡ 1
정답 확인

정답 ③

91번
시가지에 시설하는 사용전압이 170kV 이하인 특고압 가공 전선로의 지지물이 철탑이고 전선이 수평으로 2 이상 있는 경우에 전선 상호 간의 간격이 4m 미만일 때에는 특고압 가공전선로의 경간은 몇 m 이하이어야 하는가?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 250
정답 확인

정답 ④

92번
고압 가공전선로의 가공지선에 나경동선을 사용하려면 지름 몇 mm 이상의 것을 사용하여야 하는가?
  1. ① 2.0
  2. ② 3.0
  3. ③ 4.0
  4. ④ 5.0
정답 확인

정답 ③

93번
플로어덕트공사에 의한 저압 옥내배선에서 연선을 사용하지 않아도 되는 전선(동선)의 단면적은 최대 몇 mm2 인가?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 10
정답 확인

정답 ④

94번
전압의 종별에서 교류 600V는 무엇으로 분류하는가?(2021 년 개정된 KEC 규정 적용됨)
  1. ① 저압
  2. ② 고압
  3. ③ 특고압
  4. ④ 초고압
정답 확인

정답 ①

95번
하나 또는 복합하여 시설하여야 하는 접지극의 방법으로 틀 린 것은?
  1. ① 지중 금속구조물
  2. ② 토양에 매설된 기초 접지극
  3. ③ 케이블의 금속외장 및 그 밖에 금속피복
  4. ④ 대지에 매설된 강화콘크리트의 용접된 금속 보강재
정답 확인

정답 ④

96번
특고압 가공전선로의 지지물로 사용하는 B종 철주, B종 철 근콘크리트주 또는 철탑의 종류에서 전선로의 지지물 양쪽 의 경간의 차가 큰 곳에 사용하는 것은?
  1. ① 각도형
  2. ② 인류형
  3. ③ 내장형
  4. ④ 보강형
정답 확인

정답 ③

97번
사용전압이 170kV 이하의 변압기를 시설하는 변전소로서 기술원이 상주하여 감시하지는 않으나 수시로 순회하는 경 우, 기술원이 상주하는 장소에 경보장치를 시설하지 않아도 되는 경우는?
  1. ① 옥내변전소에 화재가 발생한 경우
  2. ② 제어회로의 전압이 현저히 저하한 경우
  3. ③ 운전조작에 필요한 차단기가 자동적으로 차단한 후 재폐 로한 경우
  4. ④ 수소냉각식 조상기는 그 조상기 안의 수소의 순도가 90% 이하로 저하된 경우
정답 확인

정답 ③

98번
일반 주택의 저압 옥내배선을 점검하였더니 다음과 같이 시 설되어 있었을 경우 시설기준에 적합하지 않은 것은?
  1. ① 합성수지관의 지지점 간의 거리를 2m로 하였다.
  2. ② 합성수지관 안에서 전선의 접속점이 없도록 하였다.
  3. ③ 금속관공사에 옥외용 비닐절연전선을 제외한 절연전선을 사용하였다.
  4. ④ 인입구에 가까운 곳으로서 쉽게 개폐할 수 있는 곳에 개 폐기를 각 극에 시설하였다.
정답 확인

정답 ①

99번
아파트 세대 요길에 “비데용 콘센트”를 시설하고자 한다. 다음의 시설방법 중 적합하지 않은 것은?
  1. ① 콘센트는 접지극이 없는 것을 사용한다.
  2. ② 습기가 많은 장소에 시설하는 콘센트는 방습장치를 하여 야 한다.
  3. ③ 콘센트를 시설하는 경우에는 절연변압기(정격용량 3kVA 이하인 것에 한한다.)로 보호된 전로에 접속하여야 한다.
  4. ④ 콘센트를 시설하는 경우네는 인체감전보호용 누전차단기 (정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전 류동작형의 것에 한한다.)로 보호된 전로에 접속하여야 한다.
정답 확인

정답 ①

100번
특고압용 타냉식 변압기의 냉각장치에 고장이 생긴 경우를 대비하여 어떤 보호장치를 하여야 하는가?
  1. ① 경보장치
  2. ② 속도조정장치
  3. ③ 온도시험장치
  4. ④ 냉매흐름장치 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2021년 1회 다음 회차2021년 3회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
