전기공사기사 2020년 1회 기출문제

2020-06-06 시행 · 86문항

이 회차 문제 풀기 →
1번
전기 화학 반응을 실제로 일으키기 위해 필요한 전극 전위에 서 그 반응의 평형 전위를 뺀 값을 과전압이라고 한다. 과전 압의 원인으로 틀린 것은?
  1. ① 농도 분극
  2. ② 화학 분극
  3. ③ 전류 분극
  4. ④ 활성화 분극
정답 확인

정답 ③

2번
자기소호 기능이 가장 좋은 소자는?
  1. ① GTO
  2. ② SCR
  3. ③ DIAC
  4. ④ TRIAC
정답 확인

정답 ①

3번
플라이휠 효과 1kg·m2인 플라이휠 회전속도가 1500rpm에서 1200rpm으로 떨어졌다. 방출에너지는 약 몇 J인가?
  1. ① 1.11×103
  2. ② 1.11×104
  3. ③ 2.11×103
  4. ④ 2.11×104
정답 확인

정답 ①

4번
30W의 백열전구가 1800h에서 단선되었다. 이 기간 중에 평 균 100lm의 광속을 방사하였다면 전광량(lm·h)은?
  1. ① 5.4×104
  2. ② 18×104
  3. ③ 60
  4. ④ 18
정답 확인

정답 ②

5번
평균구면 광도 100cd의 전구 5개를 지름 10m인 원형의 방 에 점등할 때 조명률을 0.5, 감광보상률을 1.5로 하면 방의 평균 조도(lx)는 약 얼마인가?
  1. ① 18
  2. ② 23
  3. ③ 27
  4. ④ 32
정답 확인

정답 ③

6번
서미스터(Thermistor)의 주된 용도는?
  1. ① 온도 보상용
  2. ② 잡음 제거용
  3. ③ 전압 증폭용
  4. ④ 출력 전류 조절용
정답 확인

정답 ①

7번
전자빔 가열의 특징이 아닌 것은?
  1. ① 용접, 용해 및 천공작업 등에 응용된다.
  2. ② 에너지의 밀도나 분포를 자유로이 조절할 수 있다.
  3. ③ 진공 중에서 가열이 불가능하다.
  4. ④ 고융점 재료 및 금속박 재료의 용접이 쉽다.
정답 확인

정답 ③

8번
직류 전동기 중 공급전원의 극성이 바뀌면 회전방향이 바뀌 는 것은?
  1. ① 분권기
  2. ② 평복권기
  3. ③ 직권기
  4. ④ 타여자기
정답 확인

정답 ④

9번
철도차량이 운행하는 곡선부의 종류가 아닌 것은?
  1. ① 단곡선
  2. ② 복곡선
  3. ③ 반향곡선
  4. ④ 완화곡선
정답 확인

정답 ②

10번
유전가열의 용도로 틀린 것은?
  1. ① 목재의 건조
  2. ② 목재의 접착
  3. ③ 염화비닐막의 접착
  4. ④ 금속 표면처리
정답 확인

정답 ④

11번
후강 전선관에 대한 설명으로 틀린 것은?
  1. ① 관의 호칭은 바깥지름의 크기에 가깝다.
  2. ② 후강전선관의 두께는 박강전선관의 두께보다 두껍다.
  3. ③ 콘크리트에 매입할 경우 관의 두께는 1.2mm 이상으로 해야 한다.
  4. ④ 관의 호칭은 16mm에서 104mm까지 10종이다.
정답 확인

정답 ①

12번
백열전구에서 사용되는 필라멘트 재료의 구비조건으로 틀린 것은?
  1. ① 용융점이 높을 것
  2. ② 고유저항이 클 것
  3. ③ 선팽창계수가 높을 것
  4. ④ 높은 온도에서 증발이 적을 것
정답 확인

정답 ③

13번
내선규정에서 정하는 용어의 정의로 틀린 것은?
  1. ① 케이블이란 통신용케이블 이외의 케이블 및 캡타이어케 이블을 말한다.
  2. ② 애자란 놉애자, 인류애자, 핀애자와 같이 전선을 부착하 여 이것을 다른 것과 절연하는 것을 말한다.
  3. ③ 전기용품이란 전기설비의 부분이 되거나 또는 여기에 접 속하여 사용되는 기계기구 및 재료 등을 말한다.
  4. ④ 불연성이란 불꽃, 아크 또는 고열에 의하여 착화하기 어 렵거나 착화하여도 쉽게 연소하지 않는 성질을 말한다.
정답 확인

정답 ④

14번
배전반 및 분전반을 넣는 함을 강판제로 만들 경우 함의 최 소 두께(mm)는? (단, 가로 또는 세로의 길이가 30cm를 초 과하는 경우이다.)
  1. ① 1.0
  2. ② 1.2
  3. ③ 1.4
  4. ④ 1.6
정답 확인

정답 ②

15번
피뢰설비 설치에 관한 사항으로 옳은 것은?
  1. ① 수뢰부는 동선을 기준으로 35mm2 이상
  2. ② 접지극은 동선을 기준으로 50mm2 이상
  3. ③ 인하도선은 동선을 기준으로 16mm2 이상
  4. ④ 돌침은 건축물의 맨 윗부분으로부터 20cm 이상 돌출
정답 확인

정답 ②

16번
저압 전선로 등의 중성선 또는 접지측 전선의 식별에서 애 자의 빛깔에 의하여 식별하는 경우에는 어떤 색의 애자를 접지측으로 사용하는가?
  1. ① 청색 애자
  2. ② 백색 애자
  3. ③ 황색 애자
  4. ④ 흑색 애자
정답 확인

정답 ①

17번
지선으로 사용되는 전선의 종류는?
  1. ① 경동연선
  2. ② 중공연선
  3. ③ 아연도철연선
  4. ④ 강심알루미늄연선
정답 확인

정답 ③

18번
자심재료의 구비조건으로 틀린 것은?
  1. ① 저항률이 클 것
  2. ② 투자율이 작을 것
  3. ③ 히스테리시스 면적이 작을 것
  4. ④ 잔류자기가 크고 보자력이 작을 것
정답 확인

정답 ②

19번
철근 콘크리트주로서 전장 16m이고, 설계하중이 8kN이라 하면 땅에 묻는 최소 깊이(m)는? (단, 지반이 연약한 곳 이 외에 시설한다.)
  1. ① 2.0
  2. ② 2.4
  3. ③ 2.5
  4. ④ 2.8
정답 확인

정답 ④

20번
형광판, 야광도료 및 형광방전등에 이용되는 루미네선스는?
  1. ① 열 루미네선스
  2. ② 전기 루미네선스
  3. ③ 복사 루미네선스
  4. ④ 파이로 루미네선스
정답 확인

정답 ③

22번
고장 즉시 동작하는 특성을 갖는 계전기는?
  1. ① 순시 계전기
  2. ② 정한시 계전기
  3. ③ 반한시 계전기
  4. ④ 반한시성 정한시 계전기
정답 확인

정답 ①

23번
4단자 정수 A=0.9918+j0.0042, B=34.17+j50.38, C=(-0.006+j3247)×10-4인 송전 선로의 송전단에 66kV를 인가하고 수전단을 개방하였을 때 수전단 선간전압은 약 몇 kV인가?
  1. ① 66.55/√3
  2. ② 62.5
  3. ③ 62.5/√3
  4. ④ 66.55
정답 확인

정답 ④

24번
댐의 부속설비가 아닌 것은?
  1. ① 수로
  2. ② 수조
  3. ③ 취수구
  4. ④ 흡출관
정답 확인

정답 ④

25번
다음 중 송전계통의 절연협조에 있어서 절연레벨이 가장 낮 은 기기는?
  1. ① 피뢰기
  2. ② 단로기
  3. ③ 변압기
  4. ④ 차단기
정답 확인

정답 ①

26번
송배전 선로에서 선택지락계전기(SGR)의 용도는?
  1. ① 다회선에서 접지 고장 회선의 선택
  2. ② 단일 회선에서 접지 전류의 대소 선택
  3. ③ 단일 회선에서 접지 전류의 방향 선택
  4. ④ 단일 회선에서 접지 사고의 지속 시간 선택
정답 확인

정답 ①

28번
변전소에서 비접지 선로의 접지보호용으로 사용되는 계전기 에 영상전류를 공급하는 것은?
  1. ① CT
  2. ② GPT
  3. ③ ZCT
  4. ④ PT
정답 확인

정답 ③

29번
송전선로에서 가공지선을 설치하는 목적이 아닌 것은?
  1. ① 뇌(雷)의 직격을 받을 경우 송전선 보호
  2. ② 유도뢰에 의한 송전선의 고전위 방지
  3. ③ 통신선에 대한 전자유도장해 경감
  4. ④ 철탑의 접지저항 경감
정답 확인

정답 ④

30번
전선의 표피 효과에 대한 설명으로 알맞은 것은?
  1. ① 전선이 굵을수록, 주파수가 높을수록 커진다.
  2. ② 전선이 굵을수록, 주파수가 낮을수록 커진다.
  3. ③ 전선이 가늘수록, 주파수가 높을수록 커진다.
  4. ④ 전선이 가늘수록, 주파수가 낮을수록 커진다.
정답 확인

정답 ①

31번
30000kW의 전력을 51km 떨어진 지점에 송전하는데 필요한 전압은 약 몇 kV인가? (단, Still의 식에 의하여 산정한다.)
  1. ① 22
  2. ② 33
  3. ③ 66
  4. ④ 100
정답 확인

정답 ④

32번
화력발전소에서 절탄기의 용도는?
  1. ① 보일러에 공급되는 급수를 예열한다.
  2. ② 포화증기를 과열한다.
  3. ③ 연소용 공기를 예열한다.
  4. ④ 석탄을 건조한다.
정답 확인

정답 ①

33번
정격전압 7.2kV, 정격차단용량 100MVA인 3상 차단기의 정 격 차단전류는 약 몇 kA인가?
  1. ① 4
  2. ② 6
  3. ③ 7
  4. ④ 8
정답 확인

정답 ④

34번
단로기에 대한 설명으로 틀린 것은?
  1. ① 소호장치가 있어 아크를 소멸시킨다.
  2. ② 무부하 및 여자전류의 개폐에 사용된다.
  3. ③ 사용회로수에 의해 분류하면 단투형과 쌍투형이 있다.
  4. ④ 회로의 분리 또는 계통의 접속 변경 시 사용한다.
정답 확인

정답 ①

35번
일반회로정수가 같은 평행 2회선에서 A, B, C, D는 각각 1 회선의 경우의 몇 배로 되는가?
  1. ① A:2배, B:2배, C:1/2배, D:1배
  2. ② A:1배, B:2배, C:1/2배, D:1배
  3. ③ A:1배, B:1/2배, C:2배, D:1배
  4. ④ A:1배, B:1/2배, C:2배, D:2배
정답 확인

정답 ③

37번
수전단의 전력원 방정식이 Pr 현되는 전력계통에서 조상설비 없이 전압을 일정하게 유지 하면서 공급할 수 있는 부하전력은? (단, 부하는 무유도성이 다.)
  1. ① 200
  2. ② 250
  3. ③ 300
  4. ④ 350
정답 확인

정답 ③

38번
사고, 정전 등의 중대한 영향을 받는 지역에서 정전과 동시 에 자동적으로 예비전원용 배전선로로 전환하는 장치는?
  1. ① 차단기
  2. ② 리클로저(Recloser)
  3. ③ 섹셔널라이저(Sectionalizer)
  4. ④ 자동 부하 전환개폐기(Auto Load Transfer Switch)
정답 확인

정답 ④

39번
3상 배전선로의 말단에 역률 60%(늦음), 60kW의 평형 3상 부하가 있다. 부하점에 부하와 병렬로 전력용 콘덴서를 접 속하여 선로손실을 최소로 하고자 할 때 콘덴서 용량(kVA) 은? (단, 부하단의 전압은 일정하다.)
  1. ① 40
  2. ② 60
  3. ③ 80
  4. ④ 100
정답 확인

정답 ③

40번
3상3선식에서 전선 한 가닥에 흐르는 전류는 단상2선식의 경우의 몇 배가 되는가? (단, 송전전력, 부하역률, 송전거리, 전력손실 및 선간전압이 같다.)
  1. ① 1/√3
  2. ② 2/3
  3. ③ 3/4
  4. ④ 4/9
정답 확인

정답 ①

41번
전압변동률이 작은 동기발전기의 특성으로 옳은 것은?
  1. ① 단락비가 크다.
  2. ② 속도변도률이 크다.
  3. ③ 동기 리액턴스가 크다.
  4. ④ 전기자 반작용이 크다.
정답 확인

정답 ①

42번
단자전압 110V, 전기자 전류 15A, 전기자회로의 저항 2Ω, 정격속도 1800rpm 으로 전부하에서 운전하고 있는 직류 분 권전동기의 토크는 약 몇 N·m 인가?
  1. ① 6.0
  2. ② 6.4
  3. ③ 10.08
  4. ④ 11.14
정답 확인

정답 ②

43번
단권변압기의 설명으로 틀린 것은?
  1. ① 분로권선과 직렬권선으로 구분된다.
  2. ② 1차 권선과 2차 권선의 일부가 공통으로 사용된다.
  3. ③ 3상에는 사용할 수 없고 단상으로만 사용한다.
  4. ④ 분로권선에서 누설자속이 없기 때문에 전압변동률이 작 다.
정답 확인

정답 ③

44번
출력이 20kW인 직류발전기의 효율이 80%이면 전 손실은 약 몇 kW인가?
  1. ① 0.8
  2. ② 1.25
  3. ③ 5
  4. ④ 45
정답 확인

정답 ③

45번
용량 1kVA, 3000/200V의 단상변압기를 단권변압기로 결선 해서 3000/3200V의 승압기로 사용할 때 그 부하용량(kVA) 은?
  1. ① 1/16
  2. ② 1
  3. ③ 15
  4. ④ 16
정답 확인

정답 ④

46번
단상 유도전동기의 분상 기동형에 대한 설명으로 틀린 것 은?
  1. ① 보조권선은 높은 저항과 낮은 리액턴스를 갖는다.
  2. ② 주권선은 비교적 낮은 저항과 높은 리액턴스를 갖는다.
  3. ③ 높은 토크를 발생시키려면 보조권선에 병렬로 저항을 삽 입한다.
  4. ④ 전동기가 기동하여 속도가 어느 정도 상승하면 보조권선 을 전원에서 분리해야 한다.
정답 확인

정답 ③

47번
스텝 모터에 대한 설명으로 틀린 것은?
  1. ① 가속과 감속이 용이하다.
  2. ② 정·역 및 변속이 용이하다.
  3. ③ 위치제어 시 각도 오차가 작다.
  4. ④ 브러시 등 부품수가 많아 유지보수 필요성이 크다.
정답 확인

정답 ④

48번
계자 권선이 전기자에 병렬로만 연결된 직류기는?
  1. ① 분권기
  2. ② 직권기
  3. ③ 복권기
  4. ④ 타여자기
정답 확인

정답 ①

49번
1차 전압 6600V, 권수비 30인 단상변압기로 전등부하에 30A를 공급할 때의 입력(kW)은? (단, 변압기의 손실은 무시 한다.)
  1. ① 4.4
  2. ② 5.5
  3. ③ 6.6
  4. ④ 7.7
정답 확인

정답 ③

50번
유도전동기를 정격상태로 사용 중, 전압이 10% 상승할 때 특성변화로 틀린 것은? (단, 부하는 일정 토크라고 가정한 다.)
  1. ① 슬립이 작아진다.
  2. ② 역률이 떨어진다.
  3. ③ 속도가 감소한다.
  4. ④ 히스테리스스손과 와류손이 증가한다.
정답 확인

정답 ③

51번
정격전압 6600V인 3상 동기발전기가 정격출력(역률=1)으로 운전할 때 전압 변동률이 12%이었다. 여자전류와 회전수를 조정하지 않은 상태로 무부하 운전하는 경우 단자전압(V) 은?
  1. ① 6433
  2. ② 6943
  3. ③ 7392
  4. ④ 7842
정답 확인

정답 ③

52번
동기전동기의 공급 전압과 부하를 일정하게 유지하면서 역 률을 1로 운전하고 있는 상태에서 여자 전류를 증가시키면 전기자전류는?
  1. ① 앞선 무효전류가 증가
  2. ② 앞선 무효전류가 감소
  3. ③ 뒤진 무효전류가 증가
  4. ④ 뒤진 무효전류가 감소
정답 확인

정답 ①

53번
전원전압이 100V인 단상 전파정류제어에서 점호각이 30°일 때 직류 평균전압은 약 몇 V인가?
  1. ① 54
  2. ② 64
  3. ③ 84
  4. ④ 94
정답 확인

정답 ③

54번
도통(on)상태에 있는 SCR을 차단(off)상태로 만들기 위해서 는 어떻게 하여야 하는가?
  1. ① 게이트 펄스전압을 가한다.
  2. ② 게이트 전류를 증가시킨다.
  3. ③ 게이트 전압이 부(-)가 되도록 한다.
  4. ④ 전원전압이 극성이 반대가 되도록 한다.
정답 확인

정답 ④

55번
단상 유도전동기의 기동 시 브러시를 필요로 하는 것은?
  1. ① 분상 기동형
  2. ② 반발 기동형
  3. ③ 콘덴서 분상 기동형
  4. ④ 세이딩 코일 기동형
정답 확인

정답 ②

56번
3선 중 2선의 전원 단자를 서로 바꾸어서 결선하면 회전방 향이 바뀌는 기기가 아닌 것은?
  1. ① 회전변류기
  2. ② 유도전동기
  3. ③ 동기전동기
  4. ④ 정류자형 주파수 변환기
정답 확인

정답 ④

57번
직류전동기의 워드레오나드 속도제어 방식으로 옳은 것은?
  1. ① 전압제어
  2. ② 저항제어
  3. ③ 계자제어
  4. ④ 직병렬제어
정답 확인

정답 ①

58번
변압기의 %Z가 커지면 단락전류는 어떻게 변화하는가?
  1. ① 커진다.
  2. ② 변동없다.
  3. ③ 작아진다.
  4. ④ 무한대로 커진다.
정답 확인

정답 ③

60번
3상 20000kVA인 동기발전기가 있다. 이 발전기는 60Hz 일 때는 200rpm, 50Hz일 때는 약 167rpm으로 회전한다. 이 동기발전기의 극수는?
  1. ① 18극
  2. ② 36극
  3. ③ 54극
  4. ④ 72극
정답 확인

정답 ②

63번
3상전류가 Ia=10+j3(A), Ib=-5-j2(A), Ic=-3+j4(A)일 때 정상 분 전류의 크기는 약 몇 A인가?
  1. ① 5
  2. ② 6.4
  3. ③ 10.5
  4. ④ 13.34
정답 확인

정답 ②

64번
그림의 회로에서 영상 임피던스 Z01이 6Ω일 때, 저항 R의 값은 몇 Ω인가?
전기공사기사 2020년 1회 64번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 9
정답 확인

정답 ②

65번

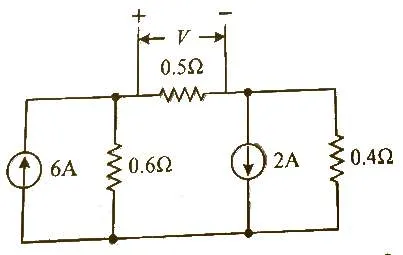

회로에서 0.5Ω 양단 전압(V)은 약 몇 V인가?
전기공사기사 2020년 1회 65번 문제 그림
  1. ① 0.6
  2. ② 0.93
  3. ③ 1.47
  4. ④ 1.5
정답 확인

정답 ③

67번
8+j6(Ω)인 임피던스에 13+j20(V)의 전압을 인가할 때 복소 전력은 약 몇 VA인가?
  1. ① 12.7+j34.1
  2. ② 12.7+j55.5
  3. ③ 45.5+j34.1
  4. ④ 45.5+j55.5
정답 확인

정답 ③

71번
특성방정식이 s3+2s2+Ks+10=0로 주어지는 제어시스템이 안 정하기 위한 K의 범위는?
  1. ① K＞0
  2. ② K＞5
  3. ③ K＜0
  4. ④ 0＜K＜5
정답 확인

정답 ②

72번
제어시스템의 개루프 전달함수가 로 주어질 때, 다음 중 K＞0인 경우 근궤적의 점근선이 실수축과 이루는 각(°)은?
전기공사기사 2020년 1회 72번 문제 그림
  1. ① 20°
  2. ② 60°
  3. ③ 90°
  4. ④ 120°
정답 확인

정답 ②

73번
그림과 같은 제어시스템의 전달함수 C(s)/R(s)는?
  1. ① 1/15
  2. ② 2/15
  3. ③ 3/15
  4. ④ 4/15
정답 확인

정답 ②

75번
전달함수가 인 제어기가 있다. 이 제어 기는 어떤 제어기인가?
  1. ① 비례 미분 제어기
  2. ② 적분 제어기
  3. ③ 비례 적분 제어기
  4. ④ 비례 적분 미분 제어기
정답 확인

정답 ③

77번
단위 피드백제어계에서 개루프 전달함수 G(s)가 다음과 같 이 주어졌을 때 단위계단 입력에 대한 정상상태 편차는?
전기공사기사 2020년 1회 77번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ 2
  4. ④ 3
정답 확인

정답 ①

78번
안정한 제어시스템의 보드 선도에서 이득 여유는?
전기공사기사 2020년 1회 78번 문제 그림
  1. ① -20∼20dB 사이에 있는 크기(dB) 값이다.
  2. ② 0∼20dB 사이에 있는 크기 선도의 길이이다.
  3. ③ 위상이 0°가 되는 주파수에서 이득의 크기(dB)이다.
  4. ④ 위상이 -180°가 되는 주파수에서 이득의 크기(dB)이다.
정답 확인

정답 ④

81번
백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지 전압은 몇 V 이하이어야 하는가? (단, 백열전등 또는 방전 등 및 이에 부속하는 전선은 사람이 접촉할 우려가 없도록 시설한 경우이다.)
  1. ① 60
  2. ② 110
  3. ③ 220
  4. ④ 300
정답 확인

정답 ④

82번
케이블 트레이 공사에 사용하는 케이블 트레이에 적합하지 않은 것은?
  1. ① 비금속제 케이블 트레이는 난연성 재료가 아니어도 된 다.
  2. ② 금속재의 것은 적절한 방식처리를 한 것이거나 내식성 재료의 것이어야 한다.
  3. ③ 금속제 케이블 트레이 계통은 기계적 및 전기적으로 완 전하게 접속하여야 한다.
  4. ④ 케이블 트레이가 방화구획의 벽 등을 관통하는 경우에 관통부는 불연성의 물질로 충전하여야 한다.
정답 확인

정답 ①

83번
수소냉각식 발전기 등의 시설기준으로 틀린 것은?
  1. ① 발전기안 또는 조상기안의 수소의 온도를 계측하는 장치 를 시설할 것
  2. ② 발전기축의 밀봉부로부터 수소가 누설될 때 누설된 수소 를 외부로 방출하지 않을 것
  3. ③ 발전기안 또는 외부로 조상기안의 수소의 순도가 85% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것
  4. ④ 발전기 또는 조상기는 수소가 대기압에서 폭발하는 경우 에 생기는 압력에 견디는 강도를 가지는 것을 것
정답 확인

정답 ②

84번
연료전지 및 태양전지 모듈의 절연내력시험을 하는 경우 충 전부분과 대지 사이에 인가하는 시험전압은 얼마인가? (단, 연속하여 10분간 가하여 견디는 것이어야 한다.)
  1. ① 최대사용전압의 1.25배의 직류전압 또는 1배의 교류전압 (500V 미만으로 되는 경우에는 500V)
  2. ② 최대사용전압의 1.25배의 직류전압 또는 1.25배의 교류 전압(500V 미만으로 되는 경우에는 500V)
  3. ③ 최대사용전압의 1.5배의 직류전압 또는 1배의 교류전압 (500V 미만으로 되는 경우에는 500V)
  4. ④ 최대사용전압의 1.5배의 직류전압 또는 1.25배의 교류전 압(500V 미만으로 되는 경우에는 500V)
정답 확인

정답 ③

85번
지중 전선로를 직접 매설식에 의하여 시설할 때, 중량물의 압력을 받을 우려가 있는 장소에 저압 또는 고압의 지중전 선을 견고한 트라프 기타 방호물에 넣지 않고도 부설할 수 있는 케이블은?
  1. ① PVC 외장 케이블
  2. ② 콤바인덕트 케이블
  3. ③ 염화비닐 절연 케이블
  4. ④ 폴리에틸렌 외장 케이블
정답 확인

정답 ②

86번
저압 수상전선로에 사용되는 전선은?
  1. ① 옥외 비닐케이블
  2. ② 600V 비닐절연전선
  3. ③ 600V 고무절연전선
  4. ④ 클로로프렌 캡타이어 케이블
정답 확인

정답 ④

87번
교류 전차선 등과 삭도 또는 그 지주 사이의 이격거리를 몇 m 이상 이격하여야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

88번
저압전로에서 그 전로에 지락이 생긴 경우 0.5초 이내에 자 동적으로 전로를 차단하는 장치를 시설하는 경우에는 특별 제3종 접지공사의 접지저항 값은 자동 차단기의 정격감도 전류가 30mA 이하일 때 몇 Ω이하로 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정 답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 75
  2. ② 150
  3. ③ 300
  4. ④ 500
정답 확인

정답 ④

89번
저압 가공전선로 또는 고압 가공전선로와 기설 가공 약전류 전선로가 병행하는 경우에는 유도작용에 의한 통신상의 장 해가 생기지 아니하도록 전선과 기설 약전류 전선간의 이격 거리를 몇 m 이사이어야 하는가? (단, 전기철도용 급전선로 는 제외한다.)
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ①

90번
태양전지 발전소에 시설하는 태양전지 모듈, 전선 및 개폐 기 기타 기구의 시설기준에 대한 내용으로 틀린 것은?
  1. ① 충전부분은 노출되지 아니하도록 시설할 것
  2. ② 옥내에 시설하는 경우에는 전선을 케이블 공사로 시설할 수 있다.
  3. ③ 태양전지 모듈의 프레임은 지지물과 전기적으로 완전하 게 접속하여야 한다.
  4. ④ 태양전지 모듈을 병렬로 접속하는 전로에는 과전류차단 기를 시설하지 않아도 된다.
정답 확인

정답 ④

91번
특고압 가공전선로의 지지물에 첨가하는 통신선 보안장치에 사용되는 피뢰기의 동작전압은 교류 몇 V 이하인가?
  1. ① 300
  2. ② 600
  3. ③ 1000
  4. ④ 1500
정답 확인

정답 ③

92번
출퇴표시등 회로에 전기를 공급하기 위한 변압기는 1차측 전로의 대지전압이 300V 이하, 2차측 전로의 사용전압은 몇 V 이하인 절연변압기이어야 하는가?
  1. ① 60
  2. ② 80
  3. ③ 100
  4. ④ 150
정답 확인

정답 ①

93번
어느 유원지의 어린이 놀이기구인 유희용 전차에 전기를 공 급하는 전로의 사용전압은 교류인 경우 몇 V 이하이어야 하 는가?
  1. ① 20
  2. ② 40
  3. ③ 60
  4. ④ 100
정답 확인

정답 ②

94번
전개된 건조한 장소에서 400V 이상의 저압 옥내배선을 할 때 특별히 정해진 경우를 제외하고는 시공할 수 없는 공사 는?
  1. ① 애자사용공사
  2. ② 금속덕트공사
  3. ③ 버스덕트공사
  4. ④ 합성수지몰드공사
정답 확인

정답 ④

95번
440V 옥내 배선에 연결된 전동기 회로의 절연저항 최소 값 은 몇 MΩ인가?(2021년 변경된 KEC 규정 적용됨)
  1. ① 0.1
  2. ② 0.2
  3. ③ 0.4
  4. ④ 1
정답 확인

정답 ④

96번
가공전선로의 지지물의 강도계산에 적용하는 풍압하중은 빙 설이 많은 지방이외의 지방에서 저온계절에는 어떤 풍압하 중을 적용하는가? (단, 인가가 연접되어 있지 않다고 한다.)
  1. ① 갑종풍압하중
  2. ② 을종풍압하중
  3. ③ 병종풍압하중
  4. ④ 을종과 병종풍압하중을 혼용
정답 확인

정답 ③

97번
전개된 장소에서 저압 옥상전선로의 시설기준으로 적합하지 않은 것은?
  1. ① 전선은 절연전선을 사용하였다.
  2. ② 전선 지지점 간의 거리를 20m로 하였다.
  3. ③ 전선은 지름 2.6mm의 경동선을 사용하였다.
  4. ④ 저압 절연전선과 그 저압 옥상 전선로를 시설하는 조영 재와의 이격거리를 2m로 하였다.
정답 확인

정답 ②

98번
고압 가공전선을 시가지외에 시설할 때 사용되는 경동선의 굵기는 지름 몇 mm 이상인가?(2021년 변경된 KEC 규정 적용됨)
  1. ① 3.2
  2. ② 4.0
  3. ③ 5.0
  4. ④ 6.0
정답 확인

정답 ③

99번
가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우 소선은 최소 몇 가닥 이상이어야 하는가?
  1. ① 3
  2. ② 5
  3. ③ 7
  4. ④ 9
정답 확인

정답 ①

100번
중성점 직접 접지식 전로에 접속되는 최대사용전압 161kV 인 3상 변압기권선(성형결선)의 절연내력시험을 할 때 접 지시켜서는 안 되는 것은?
  1. ① 철심 및 외함
  2. ② 시험되는 변압기의 부싱
  3. ③ 시험되는 권선의 중성점 단자
  4. ④ 시험되지 않는 각 권선(다른 권선이 2개 이상 있을 경우 에는 각 권선)의 임의의 1단자 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2019년 3회 다음 회차2020년 2회

전기공사기사의 다른 회차

2022년 2회
2022-04-24 · 88문항
2022년 1회
2022-03-05 · 85문항
2021년 3회
2021-09-12 · 89문항
2021년 2회
2021-05-15 · 92문항
2021년 1회
2021-03-07 · 90문항
2020년 3회
2020-09-26 · 89문항
2020년 2회
2020-08-22 · 86문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 89문항
2019년 2회
2019-04-27 · 86문항
2019년 1회
2019-03-03 · 90문항
2018년 3회
2018-09-15 · 83문항
2018년 2회
2018-04-28 · 90문항
2018년 1회
2018-03-04 · 88문항
2017년 3회
2017-09-23 · 94문항
2017년 2회
2017-05-07 · 88문항
2017년 1회
2017-03-05 · 91문항
2016년 2회
2016-10-01 · 87문항
2016년 1회
2016-05-08 · 94문항
