공유압기능사 2015년 3회 기출문제

2015-10-10 시행 · 56문항

이 회차 문제 풀기 →

2번

유량비례분류 밸브의 분류 비율은 일반적으로 어떤 범위에서 사용하는가?

① 1 : 1~36 : 1
② 1 : 1~27 : 1
③ 1 : 1~18 : 1
④ 1 : 1~9 : 1

정답 확인

정답 ④

3번

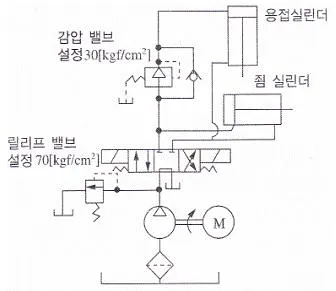

그림의 회로도에서 죔 실린더의 전진 시 최대 작용압력은 몇 [kgf/cm2] 인가?

① 30
② 40
③ 70
④ 110

정답 확인

정답 ③

4번

그림의 실린더는 피스톤 단면적(A)이 20[cm2], 행정거리(s) 는 10[cm]이다. 이 실린더가 전진행정을 1분 동안에 마치려 면 필요한 공급유량은 약 몇 [cm3/sec] 인가?

① 1.1
② 2.2
③ 3.3
④ 4.4

정답 확인

정답 ③

5번

미리 정한 복수의 입력신호조건을 동시에 만족하였을 경우에 만 출력에 신호가 나오는 공압회로는?

① AND 회로
② OR 회로
③ NOR 회로
④ NOT 회로

정답 확인

정답 ①

6번

공기압 장치의 배열 순서로 옳은 것은?

① 공기압축기→공기탱크→에어드라이어→공기압조정유닛
② 공기압축기→에어드라이어→공기압조정유닛→공기탱크
③ 공기압축기→공기압조정유닛→에어드라이어→공기탱크
④ 에어드라이어→공기탱크→공기압조정유닛→공기압축기

정답 확인

정답 ①

7번

자동화 라인에 사용하는 공기압력 게이지가 0.5[MPa]을 나 타내고 있다. 이때 사용되고 있는 공압동력장치는?

① 팬
② 압축기
③ 송풍기
④ 공기 여과기

정답 확인

정답 ②

8번

유압 실린더의 조립형식에 의한 분류에 속하지 않는 것은?

① 일체형 방식
② 슬라이딩 방식
③ 플랜지 방식
④ 볼트 삽입 방식

정답 확인

정답 ②

9번

방향제어 밸브의 연결구 표시 중 공급라인의 숫자 및 영문 표시(ISO 규격)는?

① 1, A
② 2, B
③ 1, P
④ 2, R

정답 확인

정답 ③

10번

다음 중 유체에너지를 기계적인 에너지로 변환하는 장치는?

① 유압탱크
② 액추에이터
③ 유압펌프
④ 공기압축기

정답 확인

정답 ②

12번

유압장치에서 작동유를 통과, 차단시키거나 또는 진행 방향 을 바꾸어 주는 밸브는?

① 유압차단 밸브
② 유량제어 밸브
③ 압력제어 밸브
④ 방향전환 밸브

정답 확인

정답 ④

13번

공압의 특성 중 장점에 속하지 않는 것은?

① 이물질에 강하다.
② 인화의 위험이 없다.
③ 에너지 축적이 용이하다.
④ 압축공기의 에너지를 쉽게 얻을 수 있다.

정답 확인

정답 ①

14번

동력에 관한 설명으로 옳은 것은?

① 작용한 힘의 크기와 움직인 거리의 곱이다.
② 작용한 힘의 크기와 움직이는 속도의 곱이다.
③ 작용한 압력의 크기와 움직인 거리의 곱이다.
④ 작용한 압력의 크기와 움직이는 속도의 곱이다.

정답 확인

정답 ②

15번

그림과 같은 유압회로에서 실린더의 속도를 조절하는 방법 으로 가장 적절한 것은?

① 가변형 펌프의 사용
② 유량제어 밸브의 사용
③ 전동기의 회전수 조절
④ 차동 피스톤 펌프의 사용

정답 확인

정답 ②

16번

속도에너지를 이용하여 피스톤을 고속으로 움직이게 하는 공압 실린더는?

① 탠덤형 공압 실린더
② 다위치형 공압 실린더
③ 텔레스코프형 공압 실린더
④ 임팩트 실린더형 공압 실린더

정답 확인

정답 ④

17번

다음 중 작동유의 열화 판정법으로 적절한 것은?

① 성상 시험법
② 초음파 진단법
③ 레이저 진단법
④ 플라즈마 진단법

정답 확인

정답 ①

18번

위치 검출용 스위치의 부착 시 주의사항에 관한 설명으로 옳지 않은 것은?

① 스위치 부하의 설계 선정 시 부하의 과도적인 전기 특성 에 주의한다.
② 전기 용접기 등의 부근에는 강한 자계가 형성되므로 거 리를 두거나 차폐를 실시한다.
③ 직렬접속은 몇 개라도 접속이 가능하지만 스위치의 누설 전류가 접속 수만큼 커지므로 주의한다.
④ 실린더 스위치는 전기 접점이므로 직접 정격 전압을 가 하면 단락되어 스위치나 전기회로를 파손시킨다.

정답 확인

정답 ③

19번

다음 중 유압을 발생시키는 부분은?

① 안전 밸브
② 제어 밸브
③ 유압 모터
④ 유압 펌프

정답 확인

정답 ④

20번

압축공기의 저장탱크를 구성하는 기기가 아닌 것은?

① 압력계
② 차단 밸브
③ 유량계
④ 압력 스위치

정답 확인

정답 ③

21번

순수 공압 제어회로의 설계에서 신호의 트러블(신호 중복에 의한 장애)을 제거하는 방법 중 메모리 밸브를 이용한 공기 분배방식은?

① 3/2-Way 밸브의 사용 방식
② 시간지연 밸브의 사용 방식
③ 캐스케이드 체인 사용 방식
④ 방향성 리밋 스위치의 사용 방식

정답 확인

정답 ③

22번

공기 마이크로미터 등의 정밀용에 사용되는 공기 여과기의 여과 엘리먼트 틈새 범위로 옳은 것은?

① 5[µm] 이하
② 5~10[µm]
③ 10~40[µm]
④ 40~70[µm]

정답 확인

정답 ②

23번

무부하 회로의 장점이 아닌 것은?

① 유온의 상승효과
② 펌프의 수명연장
③ 유압유의 노화 방지
④ 펌프의 구동력 절약

정답 확인

정답 ①

24번

유압을 측정했더니 압력계의 지침이 50[kgf/cm2]일 때 절 대압력은 약 몇 [kgf/cm2]인가?

① 35
② 40
③ 51
④ 61

정답 확인

정답 ③

25번

베르누이의 정리에서 에너지 보존의 법칙에 따라 유체가 가 지고 있는 에너지가 아닌 것은?

① 위치에너지
② 마찰에너지
③ 운동에너지
④ 압력에너지

정답 확인

정답 ②

26번

실린더의 동작시간을 결정하는 요인이 아닌 것은?

① 검출 센서의 종류
② 실린더의 피스톤에 가해지는 부하
③ 실린더 흡기측에 압력을 공급하는 능력
④ 실린더 배기측의 압력을 배기하는 능력

정답 확인

정답 ①

27번

증압기에 관한 설명으로 옳지 않은 것은?

① 입구측 압력은 공압을, 출구측 압력은 유압으로 변환하 여 증압한다.
② 직압식 증압기는 공압 실린더부와 유압 실린더부가 있고 이들 내부에 중압로드가 있다.
③ 예압식 증압기는 직압식과 구조가 유사하며, 공유압 변 환기가 오일탱크 전단에 설치되어 있다.
④ 증압기는 일반적으로 중압비 10~25 정도의 것이 많으며 공기압 0.5[MPa]일 때 발생하는 유압은 5~12.5[MPa] 정도이다.

정답 확인

정답 ③

28번

다음의 오염물질 중 밸브 몸체에 고착, 씰(Seal) 불량, 누적 에 의한 화재 및 폭발, 오염 등의 원인이 되는 이물질은?

① 녹
② 유분
③ 수분
④ 카본

정답 확인

정답 ④

29번

입력라인용 필터의 막힘과 이로 인한 엘리먼트의 파손을 방 지할 목적으로 라인필터에 부착하는 밸브는?

① 귀환 밸브
② 릴리프 밸브
③ 체크 밸브
④ 어큐뮬레이터

정답 확인

정답 ②

30번

실린더의 귀환행정 시 일을 하지 않을 경우 귀환속도를 빠 르게 하여 시간을 단축시킬 필요가 있을 때 사용하는 밸브 는?

① 2압 밸브
② 셔틀 밸브
③ 체크 밸브
④ 급속배기 밸브

정답 확인

정답 ④

31번

그림에서 X로 표시되는 기기는 무엇을 측정하는 것인가?

① 교류전압
② 교류전류
③ 직류전압
④ 직류전류

정답 확인

정답 ④

32번

빌딩, 아파트 물탱크(수조)의 수위를 검출하는 스위치는?

① 포토 스위치
② 한계 스위치
③ 근접 스위치
④ 플로트 계전기

정답 확인

정답 ④

33번

전력을 바르게 표현한 것은?

① 전압×저항
② 저항/전류
③ 전압×전류
④ 전압/저항

정답 확인

정답 ③

34번

구동회로에 가해지는 펄스 수에 비례한 회전각도 만큼 회전 시키는 특수 전동기는?

① 분권 전동기
② 직권 전동기
③ 타여자 전동기
④ 직류 스테핑 전동기

정답 확인

정답 ④

35번

자석 부근에 못을 놓으면 못도 자석이 되어 자성을 가지게 되는데 이러한 현상을 무엇이라고 하는가?

① 절연
② 자화
③ 자극
④ 전자력

정답 확인

정답 ②

36번

RL 병렬 회로에 100∠0°[V]의 전압이 가해질 경우에 흐르 는 전체 전류(I)은 몇 [A]인가? (단, R=100[Ω], ωL=100 [Ω] 이다.)

① 1
② 2
③ √2
④ 100

정답 확인

정답 ③

37번

금속 및 전해질 용액과 같이 전기가 잘 흐르는 물질을 무엇 이라 하는가?

① 도체
② 저항
③ 절연체
④ 반도체

정답 확인

정답 ①

38번

시퀀스 제어계의 구성 요소에서 검출부, 명령처리부, 조작 부, 표시경보부를 총칭하여 무엇이라 하는가?

① 제어부
② 제어대상
③ 조절기
④ 제어명령

정답 확인

정답 ①

40번

발전기의 배전반에 달려 있는 계전기 중 대전류가 흐를 경 우 회로의 기기를 보호하기 위한 장치는 무엇인가?

① 과전압 계전기
② 과전력 계전기
③ 과속도 계전기
④ 과전류 계전기

정답 확인

정답 ④

41번

전압계 사용법 중 틀린 것은?

① 전압의 크기를 측정할 시 사용된다.
② 교류 전압 측정 시에는 극성에 유의한다.
③ 전압계는 회로의 두 단자에 병렬로 연결한다.
④ 교류 전압을 측정할 시에는 교류 전압계를 사용한다.

정답 확인

정답 ②

42번

b 접점(Break Contact)에 대한 설명으로 옳은 것은?

① 간접 조작에 의해 열리거나 닫히는 접점
② 전환 접점으로 a 접점과 b 접점을 공유한 접점
③ 항상 열려 있다가 외부의 힘에 의하여 닫히는 접점
④ 항상 닫혀 있다가 외부의 힘에 의하여 열리는 접점

정답 확인

정답 ④

43번

반도체 소자는 작은 신호를 증폭하여 큰 신호를 만들거나 신호의 모양을 바꾸는데 사용되어 왔으며, 기술의 발전에 따라 전압과 전류의 용량을 크게 만들 수 있게 되었다. 다 음 중 반도체에 관한 설명으로 옳지 않은 것은?

① 저항률이 10-4[Ωㆍm] 이하를 말한다.
② P형 반도체는 정공, 즉 (+)성분이 남는다.
③ 다이오드는 P형과 N형 반도체를 접합한 것이다.
④ 대표적인 반도체 소자는 다이오드, 트랜지스터 FET 등이 있다.

정답 확인

정답 ①

44번

직류기를 구성하는 주요 부분이 아닌 것은?

① 계자
② 필터
③ 정류자
④ 전기자

정답 확인

정답 ②

45번

3상 교류의 △결선에서 상전압과 선간접압의 크기 관계를 바르게 표시한 것은?

① 상전압＜선간전압
② 상전압＞선간전압
③ 상전압=선간전압
④ 상전압≤선간전압

정답 확인

정답 ③

46번

구의 반지름을 나타내는 치수 보조 기호는?

① Sø
② R
③ ø
④ SR

정답 확인

정답 ④

47번

판금 제품을 만드는 데 필요한 도면으로 입체의 표면을 한 평면 위에 펼쳐서 그리는 도면은?

① 회전 평면도
② 전개도
③ 보조 투상도
④ 사투상도

정답 확인

정답 ②

48번

A : B로 척도를 표시할 때 A : B의 설명으로 옳은 것은? (순서대로 A : B)

① 도면에서의 길이 : 대상물의 실제 길이
② 도면에서의 치수값 : 대상물의 실제 길이
③ 대상물의 실제 길이 : 도면에서의 길이
④ 대상물의 크기 : 도면의 크기

정답 확인

정답 ①

49번

설명용 도면으로 사용되는 캐비닛도를 그릴 때 사용하는 투 상법으로 옳은 것은?

① 정투상
② 등각투상
③ 사투상
④ 투시투상

정답 확인

정답 ③

51번

일반 구조용 압연강재의 KS 기호는?

① SPCG
② SPHC
③ SS400
④ STS304

정답 확인

정답 ③

52번

기계제도에서 가는 실선으로 나타내는 선은?

① 외형선
② 피치선
③ 가상선
④ 파단선

정답 확인

정답 ④

53번

강도와 기밀을 필요로 하는 압력용기에 쓰이는 리벳은?

① 접시머리 리벳
② 둥근머리 리벳
③ 납작머리 리벳
④ 얇은 납작머리 리벳

정답 확인

정답 ②

54번

다음 중 가장 큰 회전력을 전달할 수 있는 것은?

① 안장 키
② 평 키
③ 묻힘 키
④ 스플라인

정답 확인

정답 ④

55번

양끝을 고정한 단면적 2[cm2]인 사각봉이 온도 -10[℃]에 서 가열되어 50[℃]가 되었을 때, 재료에 발생하는 열응력 은? (단, 사각봉의 탄성계수는 21[GPa], 선팽창계수는 12×10-6[/℃] 이다.)

① 15.1[MPa]
② 25.2[MPa]
③ 29.9[MPa]
④ 35.8[MPa]

정답 확인

정답 ①

56번

다음 중 V벨트의 단면 형상에서 단면이 가장 큰 벨트는?

① A
② C
③ E
④ M

정답 확인

정답 ③

57번

체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?

① 탭 볼트
② T홈 볼트
③ 아이 볼트
④ 스테이 볼트

정답 확인

정답 ①

58번

표준기어의 피치점에서 이끝까지의 반지름 방향으로 측정한 거리는?

① 이뿌리 높이
② 이끝 높이
③ 이끝 원
④ 이끝 틈새

정답 확인

정답 ②

59번

풀리의 지름 200[mm], 회전수 900[rpm]인 평벨트 풀리가 있다. 벨트의 속도는 약 몇 [m/s]인가?

① 9.42
② 10.42
③ 11.42
④ 12.42

정답 확인

정답 ①

60번

나사에서 리드(L), 피치(P), 나사 줄 수(n)와의 관계식으로 옳은 것은?

① L=P
② L=2P
③ L=nP
④ L=m 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ③
