공유압기능사 2015년 1회 기출문제

2015-04-04 시행 · 57문항

이 회차 문제 풀기 →
1번
전기제어에 사용되는 접점의 종류가 아닌 것은?
  1. ① a접점
  2. ② b접점
  3. ③ c접점
  4. ④ d접점
정답 확인

정답 ④

2번
난연성 유압유가 아닌 것은?
  1. ① 석유계(石油係)
  2. ② 인산 에스테르계
  3. ③ 유화계(乳化係)
  4. ④ 물 - 글리코올계
정답 확인

정답 ①

3번
오일 쿨러의 종류가 아닌 것은?
  1. ① 증기식
  2. ② 공랭식
  3. ③ 수랭식
  4. ④ 냉동식
정답 확인

정답 ①

4번
다음 밸브 중 방향 제어 밸브에 속하는 것은?
  1. ① 니들 밸브
  2. ② 스로틀 밸브
  3. ③ 리듀싱 밸브
  4. ④ 2포트 2위치 밸브
정답 확인

정답 ④

5번

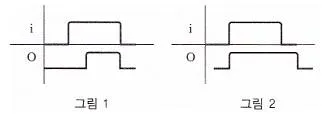

그림 1과 그림 2는 전기제어회로에서 사용되는 제어용 기기 의 특성을 입력(i)과 출력(o)상태로 표현한 것이다. 이들이 각 각 나타내는 것은?
공유압기능사 2015년 1회 5번 문제 그림
  1. ① 그림 1 : 소자 지연 타이머, 그림 2 : 여자 지연 타이머
  2. ② 그림 1 : 소자 지연 타이머, 그림 2 : 소자 지연 타이머
  3. ③ 그림 1 : 여자 지연 타이머, 그림 2 : 여자 지연 타이머
  4. ④ 그림 1 : 여자 지연 타이머, 그림 2 : 소자 지연 타이머
정답 확인

정답 ④

6번
다음 중 압력 제어 밸브의 특성이 아닌 것은?
  1. ① 유량특성
  2. ② 압력조정특성
  3. ③ 인터폴로특성
  4. ④ 히스테리시스특성
정답 확인

정답 ③

7번
2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직 전에 가해진 압력의 상태를 출력상태로서 유지하는 회로는?
  1. ① 부스터 회로
  2. ② 플립플롭 회로
  3. ③ 카운터 회로
  4. ④ 레지스터 회로
정답 확인

정답 ②

8번
다음 중 체적효율이 가장 높은 펌프는?
  1. ① 외접 기어 펌프
  2. ② 평형형 베인 펌프
  3. ③ 내접 기어 펌프
  4. ④ 회전 피스톤 펌프
정답 확인

정답 ④

9번
기호 요소 중 회전축, 레버, 피스톤 로드 등을 나타내는 기호 는?
  1. ① 반원
  2. ② 정사각형
  3. ③ 복선
  4. ④ 일점쇄선
정답 확인

정답 ③

10번
공기 건조기에 대한 설명으로 옳은 것은?
  1. ① 건조제 재생 방법을 논 브리드식이라 부른다.
  2. ② 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
  3. ③ 흡착식은 최대 -170[℃]까지의 저노점을 얻을 수 있다.
  4. ④ 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
정답 확인

정답 ②

11번
기계 에너지를 유압 에너지로 변환시키는 장치는?
  1. ① 유압모터
  2. ② 유압펌프
  3. ③ 유압밸브
  4. ④ 유압실린더
정답 확인

정답 ②

12번
공기압 조정유닛의 기능이 아닌 것은?
  1. ① 여과 기능
  2. ② 윤활 기능
  3. ③ 저장 기능
  4. ④ 압력 조절 기능
정답 확인

정답 ③

13번
공압의 장점에 관한 설명으로 옳지 않은 것은?
  1. ① 큰 힘을 쉽게 얻을 수 있다.
  2. ② 환경오염의 우려가 없다.
  3. ③ 에너지 축적이 용이하다.
  4. ④ 힘의 증폭이 용이하고 속도조절이 간단하다.
정답 확인

정답 ①

14번
다음 유압 회로의 명칭은 무엇인가?
공유압기능사 2015년 1회 14번 문제 그림
  1. ① 로킹 회로
  2. ② 재생 회로
  3. ③ 동조 회로
  4. ④ 속도 회로
정답 확인

정답 ②

15번
공압실린더의 전진 속도를 조절하기 위해 사용하는 밸브는?
  1. ① 셧-오프 밸브
  2. ② 방향 조절 밸브
  3. ③ 유량 조절 밸브
  4. ④ 압력 조절 밸브
정답 확인

정답 ③

17번
공압 시스템에서 부하의 변동시 비교적 안정된 속도가 얻어 지는 속도제어 방법은?
  1. ① 미터 인 방법
  2. ② 미터 아웃 방법
  3. ③ 블리드 온 방법
  4. ④ 블리드 오프 방법
정답 확인

정답 ②

18번
공기의 압축성 때문에 스틱 슬립(Stick-slip) 현상이 생겨 속 도가 안정되지 않을 때 이를 방지하기 위해 사용되는 기기 는?
  1. ① 증압기
  2. ② 충격 방출기
  3. ③ 증폭기
  4. ④ 공유압 변환기
정답 확인

정답 ④

19번
진공발생기에서 진공이 발생하는 것은 어떤 원리를 이용한 것인가?
  1. ① 샤를의 원리
  2. ② 파스칼의 원리
  3. ③ 벤투리 원리
  4. ④ 토리첼리의 원리
정답 확인

정답 ③

20번
압력을 비중량으로 나눈 양정(Lift)의 단위는?
  1. ① [N/m2]
  2. ② [m]
  3. ③ [kgf/cm2]
  4. ④ [mmHg]
정답 확인

정답 ①

21번
OR 논리를 만족시키는 밸브는?
  1. ① 2압 밸브
  2. ② 급속 배기 밸브
  3. ③ 셔틀 밸브
  4. ④ 압력 시퀀스 밸브
정답 확인

정답 ③

22번
다음 그림이 나타내는 회로의 명칭은?
공유압기능사 2015년 1회 22번 문제 그림
  1. ① 로킹 회로
  2. ② 시퀀스 회로
  3. ③ 단락 회로
  4. ④ 브레이크 회로
정답 확인

정답 ①

23번
용접식 압축기 중 가장 깨끗한 공기를 만들 수 있는 공기압 축기는?
  1. ① 피스톤 압축기
  2. ② 축류식 압축기
  3. ③ 스크루 압축기
  4. ④ 다이어프램 압축기
정답 확인

정답 ④

24번
유압작동유가 구비하여야 할 조건이 아닌 것은?
  1. ① 압축성이어야 한다.
  2. ② 열을 방출시킬 수 있어야 한다.
  3. ③ 적절한 점도가 유지되어야 한다.
  4. ④ 장시간 사용하여도 화학적으로 안정되어야 한다.
정답 확인

정답 ①

25번
포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?
  1. ① 누설이 거의 없다.
  2. ② 밸브 이동 거리가 짧다.
  3. ③ 조작에 힘이 적게 든다.
  4. ④ 먼지, 이물질의 영향이 적다.
정답 확인

정답 ③

26번
피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으 로 움직이며, 이때의 속도 에너지를 이용하는 공기압 실린 더는?
  1. ① 탠덤형 공압 실린더
  2. ② 다위치형 공압 실린더
  3. ③ 텔레스코프형 공압 실린더
  4. ④ 임팩트 실린더형 공압 실린더
정답 확인

정답 ④

27번
공압장치의 기본요소 중 구동부에 속하는 것은?
  1. ① 여과기
  2. ② 애프터 쿨러
  3. ③ 실린더
  4. ④ 루브리 케이터
정답 확인

정답 ③

28번
유압 실린더의 피스톤 로드를 깨끗이 유지하기 위해 필요한 것은?
  1. ① 쿠션 장치
  2. ② 슬리브 실린더
  3. ③ 로드 와이퍼 시일
  4. ④ 피스톤 행정 제한 장치
정답 확인

정답 ③

29번
유압제어밸브 중 출구가 고압측 입구에 자동적으로 접속되 는 동시에 저압측 입구를 닫는 작용을 하는 밸브는?
  1. ① 셔틀 밸브
  2. ② 셀렉터 밸브
  3. ③ 체크 밸브
  4. ④ 바이패스 밸브
정답 확인

정답 ①

30번
검출용 스위치 중 무접촉형 스위치는?
  1. ① 광전 스위치
  2. ② 리밋 스위치
  3. ③ 압력 스위치
  4. ④ 마이크로 스위치
정답 확인

정답 ①

31번
시퀀스도를 그리는 일반적인 방법으로 옳지 않은 것은?
  1. ① 전원 모선은 상하 또는 좌우에 쓴다.
  2. ② 아래(오른쪽) 제어 모선에 전등을 비롯한 부하를 그린다.
  3. ③ 위(왼쪽) 제어 모선에 누름 버튼 스위치, 감지기 등을 그 린다.
  4. ④ 교류전원은 P(+), N(-), 직류전원은 (R), (T) 등으로 표 시한다.
정답 확인

정답 ④

32번
부하가 저항만으로 이루어진 교류회로에서 전압과 전류의 위상 관계는?
  1. ① 전류는 전압과 동상이다.
  2. ② 전류는 전압보다 위상이 90° 늦다.
  3. ③ 전류는 전압보다 위상이 90° 앞선다.
  4. ④ 전류는 전압보다 위상이 180° 늦다.
정답 확인

정답 ①

33번
그림과 같은 주파수 특성을 갖는 전기소자는?
  1. ① 저항
  2. ② 코일
  3. ③ 콘덴서
  4. ④ 다이오드
정답 확인

정답 ③

34번
3상 유도전동기의 회전방향을 바꾸기 위한 조치로 옳은 것 은?
  1. ① 전원의 주파수 변환
  2. ② 전동기의 극수 변환
  3. ③ 전동기의 Y-△ 변환
  4. ④ 전원의 2상 접속 변환
정답 확인

정답 ④

35번
저항만의 부하로 이루어진 단상 교류회로에서 전원 실효전 압 V[V], 실효전류 I[A]가 흐른다면 단상전력 P[W]는?
공유압기능사 2015년 1회 35번 문제 그림
  1. ① P=VI
  2. ② P=√2VI
  3. ③ P=√3VI
정답 확인

정답 ①

36번
전기적 신호를 파형으로 보면서 관찰하게 만든 전기ㆍ전자 계측기는?
  1. ① 함수발생기
  2. ② 오실로스코프
  3. ③ 디지털 멀티미터
  4. ④ 진동편형 주파수계
정답 확인

정답 ②

37번
직류 미소전류의 측정방법에 관한 설명으로 옳은 것은?
  1. ① 직류 전류의 측정에는 주로 가동 철편형 계기가 사용 된 다.
  2. ② 전류계는 전류의 크기를 측정하고자 하는 회로에 병렬로 연결한다.
  3. ③ 전류의 크기가 얼마나 되겠는지를 미리 짐작한 후 예상 값보다 작은 눈금의 전류계를 선택하여야 한다.
  4. ④ 전원장치의 (+)극 쪽에 연결된 도선은 전류계의 (+)단자 에, (-)극 쪽에 연결된 도선은 전류계의 (-)단자에 연결 한다.
정답 확인

정답 ④

38번
저항 R인 전선의 길이를 2배로 하고, 단면적은 1/2로 변화 하였을 때의 저항은 얼마인가?
  1. ① 1/2 R
  2. ② 2R
  3. ③ 4R
  4. ④ 8R
정답 확인

정답 ③

39번
전동기의 정ㆍ운전회로에서 다른 계전기의 동시동작을 금지 시키는 회로는?
  1. ① 비반전 회로
  2. ② 정지우선회로
  3. ③ 인터록 회로
  4. ④ 기동우선회로
정답 확인

정답 ③

40번
그림과 같은 회로도를 갖는 기본 논리 게이트의 논리식은?
  1. ① Y = A∙B
  2. ② Y = A + B
  3. ③ Y = A + A∙B
  4. ④ Y = A ∩ B
정답 확인

정답 ②

41번
정류회로에 커패시터 필터를 사용하는 이유는?
  1. ① 용량의 감소를 위하여
  2. ② 소음을 감소시키기 위하여
  3. ③ 2배의 직류값을 얻기 위하여
  4. ④ 직류에 가까운 파형을 얻기 위하여
정답 확인

정답 ④

42번
220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때 의 소비전력량은 몇 [kWh]인가?
  1. ① 0.16
  2. ② 1.6
  3. ③ 8.8
  4. ④ 16
정답 확인

정답 ②

43번
도체의 저항값에 관한 설명으로 옳은 것은?
  1. ① 전압에 비례하고, 전류와는 반비례한다.
  2. ② 전류에 비례하고, 전압과는 반비례한다.
  3. ③ 도체의 고유저항에 비례하고, 길이에 반비례한다.
  4. ④ 도체의 고유저항에 반비례하고, 길이에 비례한다.
정답 확인

정답 ①

44번
정전용량이 2[µF]인 콘덴서의 1[kHz]에서의 용량 리액턴스 는 약 몇 [Ω]인가?
  1. ① 15.9
  2. ② 79.6
  3. ③ 159
  4. ④ 796
정답 확인

정답 ②

45번
직류발전기의 주요 부분 중 기전력이 유도되는 부분은?
  1. ① 계자
  2. ② 브러시
  3. ③ 전기자
  4. ④ 정류자
정답 확인

정답 ③

46번
일반적으로 제도에서 사용할 수 있는 척도로 틀린 것은?
  1. ① 10 : 1
  2. ② 5 : 1
  3. ③ 3 : 1
  4. ④ 2 : 1
정답 확인

정답 ③

47번
제3각법 정투상도에서 저면도의 배치 위치로 옳은 것은?
  1. ① 정면도의 아래쪽
  2. ② 정면도의 오른쪽
  3. ③ 정면도의 위쪽
  4. ④ 정면도의 왼쪽
정답 확인

정답 ①

49번
치수에 사용하는 기호와 그 설명이 잘못 연결된 것은?
  1. ① 정사각형의 변 - □
  2. ② 구의 반지름 - R
  3. ③ 지름 - ø
  4. ④ 45° 모따기 - C
정답 확인

정답 ②

50번
기계재료 기호 SM 15CK에서 “15”가 의미하는 것은?
  1. ① 침탄 깊이
  2. ② 최저 인장강도
  3. ③ 탄소 함유량
  4. ④ 최대 인장강도
정답 확인

정답 ③

52번
그림에서“❶”의 선 명칭으로 옳은 것은?
  1. ① 파단선
  2. ② 절단선
  3. ③ 피치선
  4. ④ 숨은선
정답 확인

정답 ②

53번
평 벨트와 비교한 V 벨트 전동의 특성이 아닌 것은?
  1. ① 설치면적이 넓어 큰 공간이 필요하다.
  2. ② 비교적 작은 장력으로 큰 회전력을 전달할 수 있다.
  3. ③ 운전이 정숙하다.
  4. ④ 마찰력이 평 벨트보다 크고 미끄럼이 적다.
정답 확인

정답 ①

54번
두 물체 사이의 거리를 일정하게 유지시키면서 결합하는데 사용하는 볼트는?
  1. ① 기초볼트
  2. ② 아이볼트
  3. ③ 나비볼트
  4. ④ 스테이볼트
정답 확인

정답 ④

55번
시험 전 단면적이 6[mm2], 시험 후 단면적이 1.5[mm2]일 때 단면적수축률은?
  1. ① 25[%]
  2. ② 45[%]
  3. ③ 55[%]
  4. ④ 75[%]
정답 확인

정답 ④

56번
축이 회전하는 중에 임의로 회전력을 차단할 수 있는 것은?
  1. ① 커플링
  2. ② 스플라인
  3. ③ 크랭크
  4. ④ 클러치
정답 확인

정답 ④

57번
고정 원판식 코일에 전류를 통하면, 전자력에 의하여 회전 원판이 잡아 당겨져 브레이크가 걸리고, 전류를 끊으면 스 프링 작용으로 원판이 떨어져 회전을 계속하는 브레이크는?
  1. ① 밴드 브레이크
  2. ② 디스크 브레이크
  3. ③ 전자 브레이크
  4. ④ 블록 브레이크
정답 확인

정답 ③

58번
기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것 은?
  1. ① 벨트
  2. ② 기어
  3. ③ 로프
  4. ④ 체인
정답 확인

정답 ②

59번
지름 50[mm]인 원형 단면에 하중 4,500[N]이 작용할 때 발생되는 응력은 약 몇[n/mm2]인가?
  1. ① 2.3
  2. ② 4.6
  3. ③ 23.3
  4. ④ 46.6
정답 확인

정답 ①

60번
너트의 밑면에 넓은 원형 플랜지가 붙어있는 너트는?
  1. ① 와셔붙이 너트
  2. ② 육각너트
  3. ③ 판 너트
  4. ④ 캡 너트 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
