공유압기능사 2006년 1회 기출문제

2006-10-01 시행 · 53문항

이 회차 문제 풀기 →
1번
다음 그림은 무슨 유압ㆍ공기압 도면기호인가?
공유압기능사 2006년 1회 1번 문제 그림
  1. ① 요동형 공기압 액추에이터
  2. ② 요동형 유압 액추에이터
  3. ③ 유압 모터
  4. ④ 공기압 모터
정답 확인

정답 ①

2번
다음 그림에서 단면적이 5[cm2] 피스톤에 20[kg]의 추를 올 려놓을 때 유체에 발생하는 압력의 크기는?
공유압기능사 2006년 1회 2번 문제 그림
  1. ① 1[kg/cm2]
  2. ② 4[kg/cm2]
  3. ③ 5[kg/cm2]
  4. ④ 20[kg/cm2]
정답 확인

정답 ②

3번
다음 기호의 설명으로 맞는 것은?
공유압기능사 2006년 1회 3번 문제 그림
  1. ① 관로 속에 기름이 흐른다.
  2. ② 관로 속에 공기가 흐른다.
  3. ③ 관로 속에 물이 흐른다.
  4. ④ 관로 속에 윤활유가 흐른다.
정답 확인

정답 ②

4번
다음 유압 기호의 제어 방식 설명으로 올바른 것은?
공유압기능사 2006년 1회 4번 문제 그림
  1. ① 레버 방식이다.
  2. ② 스프링 제어 방식이다.
  3. ③ 공기압 제어 방식이다.
  4. ④ 파일럿 제어 방식이다.
정답 확인

정답 ④

5번
유관의 안지름을 5[cm], 유속을 10[cm/s]로 하면 최대 유량 은 약 몇 [cm3/s]인가?
  1. ① 196
  2. ② 250
  3. ③ 462
  4. ④ 785
정답 확인

정답 ①

6번
입력 측과 출력 측의 작용 면적비에 대응하는 증압비에 따라 압력을 변환하는 기기는?
  1. ① 측압기
  2. ② 차동기
  3. ③ 여과기
  4. ④ 증압기
정답 확인

정답 ④

7번
유압 모터의 종류가 아닌 것은?
  1. ① 기어형
  2. ② 베인형
  3. ③ 피스톤형
  4. ④ 나사형
정답 확인

정답 ④

8번
다음 중 고압 작동에 적합한 특징을 갖는 모터는?
  1. ① 피스톤 모터
  2. ② 기어 모터
  3. ③ 압력 평형식 베인 모터
  4. ④ 압력 불평형식 베인 모터
정답 확인

정답 ①

9번
다음 중 공기압 장치의 기본 시스템이 아닌 것은?
  1. ① 압축공기 발생장치
  2. ② 압축공기 조정장치
  3. ③ 공압제어 밸브
  4. ④ 유압 펌프
정답 확인

정답 ④

10번
양정은 압력을 비중량으로 나눈 값이다. 양정의 단위로 적 당한 것은?
  1. ① [kg]
  2. ② [m]
  3. ③ [kg/cm2]
  4. ④ [m3/sec]
정답 확인

정답 ②

11번
완전한 진공을 “0”으로 표시한 압력은?
  1. ① 게이지 압력
  2. ② 최고 압력
  3. ③ 평균압력
  4. ④ 절대압력
정답 확인

정답 ④

12번
유압동력을 직선왕복 운동으로 변환하는 기구는?
  1. ① 유압 모터
  2. ② 요동 모터
  3. ③ 유압 실린더
  4. ④ 유압 펌프
정답 확인

정답 ③

13번
유압 펌프 중에서 가변 체적형의 제작이 용이한 펌프는?
  1. ① 내접형 기어 펌프
  2. ② 외접형 기어 펌프
  3. ③ 평형형 베인 펌프
  4. ④ 축방향 회전피스톤 펌프
정답 확인

정답 ④

14번
유압유의 점성이 지나치게 큰 경우 나타나는 현상이 아닌 것은?
  1. ① 유동의 저항이 지나치게 많아진다.
  2. ② 마찰에 의한 열이 발생한다.
  3. ③ 부품 사이의 누출 손실이 커진다.
  4. ④ 마찰 손실에 의한 펌프의 동력이 많이 소비된다.
정답 확인

정답 ③

15번
작동유의 열화가 촉진하는 원인이 될 수 없는 것은?
  1. ① 유온이 너무 높음
  2. ② 기포의 혼입
  3. ③ 플러깅 불량에 의한 열화된 기름의 잔존
  4. ④ 점도가 부적당
정답 확인

정답 ④

16번
다음 그림에서 공압로직 밸브와 진리값에 일치하는 로직 명 칭은?
공유압기능사 2006년 1회 16번 문제 그림
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NOR
정답 확인

정답 ②

17번
유압장치에서 방향제어 밸브의 일종으로서 출구가 고압측 입구에 자동적으로 접속되는 동시에 저압측 입구를 닫는 용 을 하는 밸브는?
  1. ① 셀렉터 밸브
  2. ② 셔틀 밸브
  3. ③ 바이패스 밸브
  4. ④ 체크 밸브
정답 확인

정답 ②

18번
다음 밸브 기호는 어떤 밸브의 기호인가?
  1. ① 무부하 밸브
  2. ② 감압 밸브
  3. ③ 시퀀스 밸브
  4. ④ 릴리프 밸브
정답 확인

정답 ②

19번
공기 탱크의 기능을 나열한 것 중 틀린 것은?
  1. ① 압축기로부터 배출된 공기 압력의 맥동을 평준화 한다.
  2. ② 다량의 공기가 소비되는 경우 급격한 압력 강하를 방지 한다.
  3. ③ 공기 탱크는 저압에 사용되므로 법적 규제를 받지 않는 다.
  4. ④ 주위의 외기에 의해 냉각되어 응축수를 분리시킨다.
정답 확인

정답 ③

20번
다음 유압ㆍ공기압 도면기호는 무엇을 나타낸 것인가?
공유압기능사 2006년 1회 20번 문제 그림
  1. ① 어큐뮬레이터
  2. ② 필터
  3. ③ 윤활기
  4. ④ 유량계
정답 확인

정답 ②

21번
회로압이 설정압을 넘으면 막이 파열되어 압유를 탱크로 귀 환시켜 압력 상승을 막아 기기를 보호하는 역할을 하는 것 은?
  1. ① 방향제어 밸브
  2. ② 유체 퓨즈
  3. ③ 파일럿 작동형 체크 밸브
  4. ④ 감압 밸브
정답 확인

정답 ②

23번
공압 실린더에서 쿠션조절의 의미는?
  1. ① 실린더의 속도를 빠르게 한다.
  2. ② 실린더의 힘을 조절한다.
  3. ③ 전체 운동 속도를 조절한다.
  4. ④ 운동의 끝부분에서 완충한다.
정답 확인

정답 ④

24번
실린더 중 단동 실린더가 될 수 없는 것은?
  1. ① 피스톤 실린더
  2. ② 격판 실린더
  3. ③ 램형 실린더
  4. ④ 양 로드형 실린더
정답 확인

정답 ④

25번
유압펌프에 관한 설명이다. 이들의 설명이 잘못된 것은?
  1. ① 나사 펌프 : 운전이 동적이고 내구성이 작다.
  2. ② 치차 펌프 : 구조가 간단하고 소형이다.
  3. ③ 베인 펌프 : 장시간 사용하여도 성능저하가 적다.
  4. ④ 피스톤 펌프 : 고압에 적당하고 누설이 적다.
정답 확인

정답 ①

26번
유압ㆍ공기압 도면기호(KS B 0054)의 기호 요소에서 기호 로 사용되는 선의 종류 중 복선의 용도는?
  1. ① 주관로
  2. ② 파일럿 조작관로
  3. ③ 기계적 결함
  4. ④ 포위선
정답 확인

정답 ③

27번
주로 안전 밸브로 사용되며 시스템 내의 압력이 최대 허용 압력을 초과하는 것을 방지해주는 밸브로 가장 적합한 것 은?
  1. ① 언로드 밸브
  2. ② 시퀀스 밸브
  3. ③ 릴리프 밸브
  4. ④ 압력 스위치
정답 확인

정답 ③

28번
탠덤 실린더를 사용하여 실린더의 램을 전진시켜 높지 않은 압력으로 강력한 압축력을 얻을 수 있는 회로는?
  1. ① 시퀀스 회로
  2. ② 무부하 회로
  3. ③ 증강 회로
  4. ④ 블리드 오프 회로
정답 확인

정답 ③

30번
압력보상형 유량제어 밸브에 대한 설명이다. 맞는 것은?
  1. ① 실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸 브이다.
  2. ② 밸브 입구와 출구의 압력 차를 일정하게 유지하는 밸브 이다.
  3. ③ 체크 밸브와 교축 밸브로 구성되어 일방향으로 유량을 제어한다.
  4. ④ 유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.
정답 확인

정답 ④

31번
빌딩, 아파트 물탱크(수조)의 수위를 검출하여 급수 펌프를 자동으로 운전하도록 하는 것은?
  1. ① 전자개폐기
  2. ② 플로트리스계전기
  3. ③ 근접스위치
  4. ④ 한계스위치
정답 확인

정답 ②

32번
전원이 V결선된 경우 부하에 전달되는 전력은 △결선인 경 우의 약 몇 [%]인가?
  1. ① 57.7
  2. ② 86.6
  3. ③ 100
  4. ④ 147
정답 확인

정답 ①

33번
변압기를 병렬 운전하기 위한 조건이 아닌 것은?
  1. ① 각 변압기의 중량이 같아야 한다.
  2. ② 각 변압기의 극성이 같아야 한다.
  3. ③ 각 변압기의 권수비가 같아야 한다.
  4. ④ 각 변압기의 백분율 임피던스 강하가 같아야 한다.
정답 확인

정답 ①

34번
10[Ω]과 20[Ω]의 저항이 직렬로 연결된 회로에 60[V]의 전압을 가했을 때 10[Ω]의 저항에 걸리는 전압을 구하면 얼마인가?
  1. ① 6[V]
  2. ② 10[V]
  3. ③ 20[V]
  4. ④ 30[V]
정답 확인

정답 ③

35번
대칭 3상 교류에서 각 상의 위상차는?
  1. ① 60°
  2. ② 90°
  3. ③ 120°
  4. ④ 150°
정답 확인

정답 ③

36번
교류 전압의 크기와 위상을 측정할 때 사용되는 계기는?
  1. ① 교류 전압계
  2. ② 전자 전압계
  3. ③ 교류 전위차계
  4. ④ 회로 시험기
정답 확인

정답 ③

37번

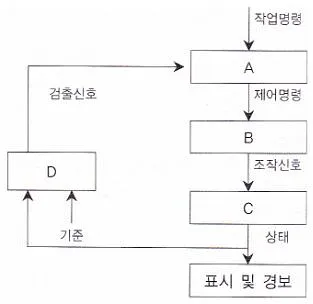

시퀀스 제어계의 일반적인 동작 과정을 나타낸 것이다. A, B, C, D에 맞는 용어를 순서대로 나열한 것은?
공유압기능사 2006년 1회 37번 문제 그림
  1. ① A : 명령 처리부, B : 제어 대상, C : 조작부, D : 검출 부
  2. ② A : 제어 대상, B : 검출부, C : 명령처리부, D : 조작부
  3. ③ A : 검출부, B : 명령 처리부, C : 조작부, D : 제어 대 상
  4. ④ A : 명령 처리부, B : 조작부, C : 제어 대상, D : 검출 부
정답 확인

정답 ④

38번
평등 자장 내에 전류가 흐르는 직선 도선을 놓을 때, 전자 력이 최대가 되는 도선과 자장 방향의 각도는?
  1. ① 0°
  2. ② 30°
  3. ③ 60°
  4. ④ 90°
정답 확인

정답 ④

39번
금속 및 전해질 용액과 같이 전기가 잘 흐르는 물질을 무엇 이라 하는가?
  1. ① 도체
  2. ② 반도체
  3. ③ 절연체
  4. ④ 저항
정답 확인

정답 ①

40번
권수가 300인 코일에서 2초 사이에 10[Wb]의 자속이 변화 한다면, 코일에 발생되는 유도 기전력의 크기는 몇[V]인가?
  1. ① 20
  2. ② 1,500
  3. ③ 3,000
  4. ④ 6,000
정답 확인

정답 ②

41번
3상 농형 유도전동기의 기동법이 아닌 것은?
  1. ① 전전압 기동방법
  2. ② Y-△ 기동방법
  3. ③ 기동 보상기 방법
  4. ④ Y-Y 기동방법
정답 확인

정답 ④

42번
100[Ω]의 부하가 연결된 회로에 10[V]의 직류전압을 가하 고 전류를 측정하면 계기에 나타나는 값은?
  1. ① 10[A]
  2. ② 1[A]
  3. ③ 0.1[A]
  4. ④ 0.01[A]
정답 확인

정답 ③

43번
자기 저항의 단위는?
  1. ① [Ω]
  2. ② [H/m]
  3. ③ [AT/Wb]
  4. ④ [Nㆍm]
정답 확인

정답 ③

44번
OR논리 시퀀스제어 회로의 입력스위치나 접점의 연결은?
  1. ① 직렬
  2. ② 병렬
  3. ③ 직ㆍ병렬
  4. ④ Y
정답 확인

정답 ②

45번
1차 전압 110[V]와 2차 전압 220[V]인 변압기의 권선비 는?
  1. ① 1 : 1
  2. ② 1 : 2
  3. ③ 1 : 3
  4. ④ 1 : 4
정답 확인

정답 ②

47번
다음과 같은 용접도시기호의 설명으로 올바른 것은?
  1. ① 홈 깊이 5[mm]
  2. ② 목 길이 5[mm]
  3. ③ 목 두께 5[mm]
  4. ④ 루트 간격 5[mm]
정답 확인

정답 ③

48번
절단된 면을 다른 부분과 구분하기 위하여 가는 실선으로 규칙적으로 빗줄을 그은 선의 명칭은?
  1. ① 해칭선
  2. ② 피치선
  3. ③ 파단선
  4. ④ 기준선
정답 확인

정답 ①

50번
기계제도 치수기입법에서 정정치수를 의미하는 것은?
  1. ① 50
  2. ② 50
  3. ③ (50)
  4. ④ ＜＜50＞＞
정답 확인

정답 ①

53번
파이프와 같이 두께가 얇은 곳의 결합에 이용되며, 누수를 방지하고 기밀유지하는 데 가장 적합한 나사는?
  1. ① 미터나사
  2. ② 톱니나사
  3. ③ 유니파이나사
  4. ④ 관용나사
정답 확인

정답 ④

54번
물체에 외력(하중)이 가해졌을 때 단위 면적당 작용하는 힘 을 무엇이라 정의하는가?
  1. ① 변형률
  2. ② 응력
  3. ③ 탄성계수
  4. ④ 탄성에너지
정답 확인

정답 ②

55번
코일스프링의 평균 지름이 20[mm], 소선의 지름이 2[mm] 면 스프링 지수는?
  1. ① 40
  2. ② 0.1
  3. ③ 18
  4. ④ 10
정답 확인

정답 ④

56번
환봉에 압축하중을 가했을 때 최대 전단응력은 최대압축 응 력의 몇 배인가?
  1. ① 1/3
  2. ② 1/2
  3. ③ 2
  4. ④ 3
정답 확인

정답 ②

57번
평벨트 풀리에서 벨트와 직접 접촉하여 동력을 전달하는 부 분은?
  1. ① 보스
  2. ② 암
  3. ③ 림
  4. ④ 리브
정답 확인

정답 ③

59번
피치원 지름 165[mm], 잇수 55인 표준평기어의 모듈은?
  1. ① 2.89
  2. ② 30
  3. ③ 3
  4. ④ 2.54
정답 확인

정답 ③

60번
두 축이 평행하지도 않고 만나지도 않으며 큰 감속을 얻고 자 할 때 사용하는 기어는?
  1. ① 스퍼 기어
  2. ② 베벨 기어
  3. ③ 웜 기어
  4. ④ 헬리컬 기어 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
