공유압기능사 2008년 1회 기출문제

2008-10-05 시행 · 53문항

이 회차 문제 풀기 →
1번
유압에 비하여 공기압의 장점이 아닌 것은?
  1. ① 안전성이 우수하다.
  2. ② 에너지 효율성이 좋다.
  3. ③ 에너지 축적이 용이하다.
  4. ④ 신속성(동작속도)이 좋다.
정답 확인

정답 ②

2번
오일 탱크 내의 압력을 대기압 상태로 유지시키는 역할을 하 는 것은?
  1. ① 가열기
  2. ② 분리판
  3. ③ 스트레이너
  4. ④ 에어 브리더
정답 확인

정답 ④

3번
공기압 회로에서 실린더나 기타의 액추에이터로 공급되는 압 축 공기의 흐름 방향을 변화시키는 밸브는?
  1. ① 압력제어 밸브
  2. ② 유량제어 밸브
  3. ③ 방향제어 밸브
  4. ④ 릴리프 밸브
정답 확인

정답 ③

4번
과도적으로 상승한 압력의 최댓값을 무엇이라 하는가?
  1. ① 배압
  2. ② 서지압
  3. ③ 맥동
  4. ④ 전압
정답 확인

정답 ②

5번
기계적 에너지를 유압 에너지로 변환하여 유압을 발생시키는 부분은?
  1. ① 유압 펌프
  2. ② 유량 밸브
  3. ③ 유압 모터
  4. ④ 유압 액추에이터
정답 확인

정답 ①

6번
유압회로에서 어떤 부분 회로의 압력을 주회로의 압력보다 저압으로 사용하고자 할 때 사용하는 밸브는?
  1. ① 배압 밸브
  2. ② 감압 밸브
  3. ③ 압력보상형 밸브
  4. ④ 셔틀 밸브
정답 확인

정답 ②

8번
압력의 크기가 변해도 같은 유량을 유지할 수 있는 유량 제 어 밸브는?
  1. ① 니들 밸브
  2. ② 유량분류 밸브
  3. ③ 압력보상 유량제어 밸브
  4. ④ 스로틀 앤드 체크 밸브
정답 확인

정답 ③

10번
공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?
  1. ① 에어 하이드로 실린더보다 높은 위치에 설치한다.
  2. ② 공유압 변환기는 수평 방향으로 설치한다.
  3. ③ 열원의 가까이에서 사용하지 않는다.
  4. ④ 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉 을 철저히 한다.
정답 확인

정답 ②

11번
방향전환 밸브의 포핏식이 갖고 있는 특징으로 맞는 것은?
  1. ① 이동거리가 짧고, 밀봉이 완벽하다.
  2. ② 이물질의 영향을 잘 받는다.
  3. ③ 작은 힘으로 밸브가 작동한다.
  4. ④ 윤활이 필요하며 수명이 짧다.
정답 확인

정답 ①

12번
다음 중 압력 제어 밸브 및 스위치에 속하지 않는 것은?
  1. ① 압력 스위치
  2. ② 시퀀스 밸브
  3. ③ 릴리프 밸브
  4. ④ 유량제어 밸브
정답 확인

정답 ④

13번
공압 실린더의 배출 저항을 작게 하여 운동 속도를 빠르게 하는 밸브의 명칭은?
  1. ① 급속 배기 밸브
  2. ② 시퀀스 밸브
  3. ③ 언로드 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

14번
실린더, 로터리 액추에이터 등 일반 공압기기의 공기 여과 에 적당한 여과기 엘리먼트의 입도는?
  1. ① 5[µm] 이하
  2. ② 5~10[µm]
  3. ③ 10~40[µm]
  4. ④ 40~70[µm]
정답 확인

정답 ④

15번
공압 실린더의 속도를 조정하려 한다. 이때 필요한 밸브는?
  1. ① 셔틀제어 밸
  2. ② 방향제어 밸브
  3. ③ 2압제어 밸브
  4. ④ 유량제어 밸브
정답 확인

정답 ④

16번
다음 중 방향제어 밸브에 속하는 것은?
  1. ① 미터링 밸브
  2. ② 언로딩 밸브
  3. ③ 솔레노이드 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ③

17번
펌프가 포함된 유압유닛에서 펌프 출구의 압력이 상승하지 않는다. 그 원인으로 적당하지 않은 것은?
  1. ① 릴리프 밸브의 고장
  2. ② 속도제어 밸브의 고장
  3. ③ 부하가 걸리지 않음
  4. ④ 언로드 밸브의 고장
정답 확인

정답 ②

18번
3개의 공압 실린더를 A+, B+, C+, C-, B-의 순서로 제어 하는 회로를 설계하고자 할 때, 신호의 중복(트러블)을 피하 려면 몇 개의 그룹으로 나누어야 하는가? (단, A, B, C : 공 압 실린더, + : 전진동작, - : 후진동작)
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ①

19번
유압 액추에이터의 종류가 아닌 것은?
  1. ① 펌프
  2. ② 유압 실린더
  3. ③ 기어 모터
  4. ④ 요동 모터
정답 확인

정답 ①

20번
어큐뮬레이터(축압기)의 사용 목적이 아닌 것은?
  1. ① 에너지의 보존
  2. ② 유체의 누설 방지
  3. ③ 유체의 맥동 감쇠
  4. ④ 충격 압력의 흡수
정답 확인

정답 ②

21번
유압에너지가 가진 특성이 아닌 것은?
  1. ① 소형장치로 큰 출력을 얻을 수 있다.
  2. ② 온도변화에 큰 영향을 받지 않는다.
  3. ③ 원격제어가 가능하다.
  4. ④ 공기압보다 작동속도가 늦다.
정답 확인

정답 ②

22번
다음의 공압 실린더 중 다른 실린더에 비하여 고속으로 동 작할 수 있는 것은?
  1. ① 텔리스코픽 실린더
  2. ② 충격 실린더
  3. ③ 가변스트로크 실린더
  4. ④ 다위치형 실린더
정답 확인

정답 ②

23번
유압실린더에 작용하는 힘을 산출할 때 사용되는 것은?
  1. ① 보일의 법칙
  2. ② 파스칼의 원리
  3. ③ 가속도의 법칙
  4. ④ 플레밍의 왼손 법칙
정답 확인

정답 ②

24번
다음 공압 장치의 기본 요소 중 구동부에 속하는 것은?
  1. ① 애프터 쿨러
  2. ② 여과기
  3. ③ 실린더
  4. ④ 루브리케이터
정답 확인

정답 ③

25번
구동부가 일을 하지 않아 회로에서 작동유를 필요로 하지 않을 때 작동유를 탱크로 귀환시키는 것은?
  1. ① AND 회로
  2. ② 무부하 회로
  3. ③ 플립플롭 회로
  4. ④ 압력설정 회로
정답 확인

정답 ②

26번
유압 작동유의 점도를 나타내는 단위는?
  1. ① 포아즈
  2. ② 디그리
  3. ③ 리스크
  4. ④ 토크
정답 확인

정답 ①

27번
시퀀스(Sequence)밸브의 정의로 맞는 것은?
  1. ① 펌프를 무부하로 하는 밸브
  2. ② 동작을 순차적으로 하는 밸브
  3. ③ 배압을 방지하는 밸브
  4. ④ 감압시키는 밸브
정답 확인

정답 ②

28번
다음의 유압 공기압 기호의 명칭은?
공유압기능사 2008년 1회 28번 문제 그림
  1. ① 감압 밸브
  2. ② 고압우선형 셔틀 밸브
  3. ③ 릴리프 밸브
  4. ④ 급속배기 밸브
정답 확인

정답 ②

29번
공압 발생 장치의 구성상 필요 없는 장치는?
  1. ① 방향제어 밸브
  2. ② 공기탱크
  3. ③ 압축기
  4. ④ 냉각기
정답 확인

정답 ①

30번
공기 건조 방식 중 -70[℃] 정도까지의 저노점을 얻을 수 있는 공기 건조 방식은?
  1. ① 흡수식
  2. ② 냉각식
  3. ③ 흡착식
  4. ④ 저온 건조 방식
정답 확인

정답 ③

31번
SCR의 설명 중 틀린 것은?
  1. ① SCR은 교류가 출력된다.
  2. ② SCR은 한번 통전하면 게이트에 의해서 전류를 차단할 수 없다.
  3. ③ SCR은 정류 작용이 있다.
  4. ④ SCR은 교류전원의 위상 제어에 많이 사용된다.
정답 확인

정답 ①

32번
전기기계는 주어진 에너지가 모두 유효한 에너지로 변환하 는 것이 아니고 그 중의 일부 에너지가 없어지는 손실이 발 생된다. 축과 베어링, 브러시와 정류자 등의 마찰로 인한 손 실을 무엇이라 하는가?
  1. ① 등손
  2. ② 철손
  3. ③ 기계손
  4. ④ 표유 부하손
정답 확인

정답 ③

33번
그림과 같은 전동기 주회로에서 THR은?
공유압기능사 2008년 1회 33번 문제 그림
  1. ① 퓨즈
  2. ② 열동 계전기
  3. ③ 접점
  4. ④ 램프
정답 확인

정답 ②

34번
측정 오차를 작게 하기 위한 전류계와 전압계의 내부 저항 에 대한 설명으로 바른 것은?
  1. ① 전류계, 전압계 모두 큰 내부 저항
  2. ② 전류계, 전압계 모두 작은 내부 저항
  3. ③ 전류계는 작은 내부 저항, 전압계는 큰 내부 저항
  4. ④ 전류계는 큰 내부 저항, 전압계는 작은 내부 저항
정답 확인

정답 ③

35번
다음 휘트스본 브리지 회로에서 X는 몇[Ω]인가? (단, 전류 평형이 되었을 때)
공유압기능사 2008년 1회 35번 문제 그림
  1. ① 10
  2. ② 50
  3. ③ 100
  4. ④ 500
정답 확인

정답 ④

37번
전동기 운전 시퀀스 제어 회로에서 전동기의 연속적인 운전 을 위해 반드시 들어가는 제어 회로는?
  1. ① 인터록
  2. ② 지연동작
  3. ③ 자기유지
  4. ④ 반복동작
정답 확인

정답 ③

38번
△결선된 대칭 3상 교류 전원의 선전류는 상전류의 몇 배인 가?
  1. ① 1/2배
  2. ② 1배
  3. ③ √2배
  4. ④ √3배
정답 확인

정답 ④

39번

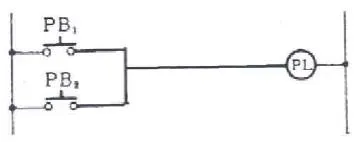

그림과 같은 회로의 명칭은?
공유압기능사 2008년 1회 39번 문제 그림
  1. ① OR 회로
  2. ② AND 회로
  3. ③ NOT 회로
  4. ④ NOR 회로
정답 확인

정답 ①

40번
백열전구를 스위치로 점등 및 소등하는 것은 무슨 제어라고 하는가?
  1. ① 정성적 제어
  2. ② 되먹임 제어
  3. ③ 정량적 제어
  4. ④ 자동 제어
정답 확인

정답 ①

41번
절연 전선에서는 온도가 높게 되면 절연물이 열화 되어 절 연 전선으로 사용할 수 없게 되므로 전선에 안전하게 흘릴 수 있는 최대 전류를 규정해 놓고 있다. 이것을 무엇이라 하는가?
  1. ① 허용 전류
  2. ② 합성 전류
  3. ③ 단락 전류
  4. ④ 내부 전류
정답 확인

정답 ①

42번
정격이 5[A], 220[V]인 전기 제품을 10시간 동안 사용했을 때의 전력량[kWh]은?
  1. ① 1
  2. ② 11
  3. ③ 21
  4. ④ 31
정답 확인

정답 ②

43번
교류 전류 중 코일만으로 된 회로에서 전압과 전류와의 위 상은?
  1. ① 전압이 90° 앞선다.
  2. ② 전압이 90° 뒤진다.
  3. ③ 동상이다.
  4. ④ 전류가 180° 앞선다.
정답 확인

정답 ①

44번
구동회로에 가해지는 펄스 수에 비례한 회전각도만큼 회전 시키는 특수 전동기는?
  1. ① 분권
  2. ② 직권
  3. ③ 직류 스테핑
  4. ④ 타여자
정답 확인

정답 ③

45번
분류기를 사용하는 전류를 측정하는 경우 전류계의 내부 저 항 0.12[Ω], 분류기의 저항 0.03[Ω]이면 그 배율은?
  1. ① 6
  2. ② 5
  3. ③ 4
  4. ④ 3
정답 확인

정답 ②

48번
투상면이 각도를 가지고 있어 실형을 표시하지 못할 때에는 그림과 같이 표시할 수 있다. 무슨 투상도인가?
  1. ① 보조 투상도
  2. ② 회전 투상도
  3. ③ 부분 투상도
  4. ④ 국부 투상도
정답 확인

정답 ②

50번
치수에 사용하는 기호이다. 잘못 연결된 것은?
  1. ① 정사각형의 변 - □
  2. ② 구의 반지름 - R
  3. ③ 지름 - ø
  4. ④ 45° 모따기 - C
정답 확인

정답 ②

51번
기계제도에서 대상물의 일부를 떼어낸 경계를 표시하는 데 사용하는 선의 명칭은?
  1. ① 가상선
  2. ② 피치선
  3. ③ 파단선
  4. ④ 지시선
정답 확인

정답 ③

53번
원형봉에 비틀림 모멘트를 가하면 비틀림이 생기는 원리를 이용한 스프링은?
  1. ① 코일 스프링
  2. ② 벌류트 스프링
  3. ③ 접시 스프링
  4. ④ 토션바
정답 확인

정답 ④

54번
직경 12[mm]의 환봉에 축방향으로 5,000[N]의 인장 하중 을 가하면 인장응력은 약 몇 [N/mm2]인가?
  1. ① 44.2
  2. ② 66.4
  3. ③ 98.6
  4. ④ 132.6
정답 확인

정답 ①

55번
링크가 스프로킷 휠에 비스듬히 미끄러져 들어가는 구조로 되어 있어 고속운전 또는 정숙하고 원활한 운전이 필요할 때 사용하는 체인은?
  1. ① 롤러 체인
  2. ② 핀틀 체인
  3. ③ 사이런트 체인
  4. ④ 블록 체인
정답 확인

정답 ③

56번
호칭번호가 6208로 표기되어 있는 구름베어링이 있다. 이 표기 중에서 08이 뜻하는 것은?
  1. ① 틈새 기호
  2. ② 계열 번호
  3. ③ 안지름 번호
  4. ④ 등급 기호
정답 확인

정답 ③

57번
접촉면의 압력을 p, 속도를v, 마찰계수가 u일 때 브레이크 용량(Brake Capacity)을 표시하는 것은?
  1. ① upv
  2. ② 1/upv
  3. ③ pv/u
  4. ④ u/pv
정답 확인

정답 ①

58번
너트(Nut)의 풀림을 방지하기 위하여 주로 사용되는 핀은?
  1. ① 평행 핀
  2. ② 분할 핀
  3. ③ 테이퍼 핀
  4. ④ 스프링 핀
정답 확인

정답 ②

59번
동력전달에 필요한 마찰력을 주기 위하여 정지하고 있을 때 벨트에 장력을 준 상태에서 벨트 풀리에 끼워 접촉면에 알 맞은 합력이 작용하도록 하는데 이 장력을 무엇이라 하는 가?
  1. ① 말기 장력
  2. ② 유효 장력
  3. ③ 피치 장력
  4. ④ 초기 장력
정답 확인

정답 ④

60번
부품을 일정한 간격으로 유지하고 구조물 자체를 보강하는 데 사용되는 볼트는?
  1. ① 기초 볼트
  2. ② 아이 볼트
  3. ③ 나비 볼트
  4. ④ 스테이 볼트 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
