공유압기능사 2013년 1회 기출문제

2013-04-14 시행 · 56문항

이 회차 문제 풀기 →
1번
다음 그림에서 단면적이 5[cm2]인 피스톤에 20[kgf]의 추를 올려놓았을 때 유체에 발생하는 압력의 크기는 얼마인가?
공유압기능사 2013년 1회 1번 문제 그림
  1. ① 1[kgf/cm2]
  2. ② 4[kgf/cm2]
  3. ③ 5[kgf/cm2]
  4. ④ 20[kgf/cm2]
정답 확인

정답 ②

3번
다음 유압기호의 명칭은?
공유압기능사 2013년 1회 3번 문제 그림
  1. ① 스톱 밸브
  2. ② 압력계
  3. ③ 압력 스위치
  4. ④ 축압기
정답 확인

정답 ③

4번
공압탱크의 크기를 결정할 때 안전계수는 대략 얼마로 하는 가?
  1. ① 0.5
  2. ② 1.2
  3. ③ 2.5
  4. ④ 3
정답 확인

정답 ②

5번
압력보상형 유량제어밸브에 대한 설명으로 맞는 것은?
  1. ① 실린더 등의 운동속도와 힘을 동시에 제어할 수 있는 밸 브이다.
  2. ② 밸브 입구와 출구의 압력 차이를 일정하게 유지하는 밸브 이다.
  3. ③ 체크 밸브와 교축 밸브로 구성되어 한 방향으로 유량을 제어한다.
  4. ④ 유압 실린더 등의 이송속도를 부하에 관계없이 일정하게 할 수 있다.
정답 확인

정답 ④

6번
유압장치의 작동이 불량하다. 그 원인으로 잘못된 것은?
  1. ① 무부하 상태에서 작동될 때
  2. ② 펌프의 회전이 반대일 때
  3. ③ 릴리프 밸브에 결함이 있을 때
  4. ④ 압축라인에서 오일이 누출될 때
정답 확인

정답 ①

7번
공압 시퀀스 제어 회로의 운동 선도 작성방법이 아닌 것은?
  1. ① 운동의 서술적 표현법
  2. ② 테이블 표현법
  3. ③ 기호에 의한 간략적 표시법
  4. ④ 작동시간 표현법
정답 확인

정답 ④

8번
두 개의 강관을 평행(일직선상)으로 연결하고자 할 때 사용 되는 관 이음쇠는?
  1. ① 유니언
  2. ② 엘보
  3. ③ 티
  4. ④ 크로스
정답 확인

정답 ①

9번
급격하게 피스톤에 공기압력을 작용시켜서 실린더를 고속으 로 움직여 그 속도 에너지를 이용하는 공압 실린더는?
  1. ① 서보 실린더
  2. ② 충격 실린더
  3. ③ 스위치 부착 실린더
  4. ④ 터보 실린더
정답 확인

정답 ②

10번
다음 그림은 4포트 3위치 방향제어밸브의 도면기호이다. 이 밸브의 중립위치 형식은?
공유압기능사 2013년 1회 10번 문제 그림
  1. ① 탠덤(Tandem) 센터형
  2. ② 올 오픈(All Open) 센터형
  3. ③ 올 클로즈(All Close) 센터형
  4. ④ 프레셔 포트블록(Block) 센터형
정답 확인

정답 ①

11번
유압펌프 중에서 회전사판의 경사각을 이용하여 토출량을 가변할 수 있는 펌프는?
  1. ① 베인 펌프
  2. ② 액시얼 피스톤 펌프
  3. ③ 레이디얼 피스톤 펌프
  4. ④ 스크루 펌프
정답 확인

정답 ②

12번
광전 스위치를 설명한 것 중 잘못된 것은?
  1. ① 레벨 검출, 특정 표시 식별 등에 많이 이용되며, 포토센 서, 광학적 센서라고도 한다.
  2. ② 종류에는 투과형, 미러 반사형, 확산 반사형이 있다.
  3. ③ 미러 반사형 광전 스위치는 투광부와 수광부가 각각 분 리되어 있다.
  4. ④ 투과형은 투광기와 수광기를 동일 축선상에 위치시켜 사 용하여야 정확한 측정이 가능하다.
정답 확인

정답 ③

13번
유압 작동유의 점도가 너무 낮을 때 일어날 수 있는 사항이 아닌 것은?
  1. ① 캐비테이션이 발생한다.
  2. ② 마모나 눌러붙음이 발생한다.
  3. ③ 펌프의 용적효율이 저하된다.
  4. ④ 펌프에서의 내부누설이 증가한다.
정답 확인

정답 ①

14번
공기탱크와 공기압 회로 내의 공기 압력이 규정 이상의 공 기 압력으로 될 때에 공기 압력이 상승하지 않도록 대기와 다른 공기압 회로 내로 빼내주는 기능을 갖는 밸브는?
  1. ① 감압 밸브
  2. ② 릴리프 밸브
  3. ③ 시퀀스 밸브
  4. ④ 압력 스위치
정답 확인

정답 ②

15번
유압 작동유의 일반적인 구비조건으로 틀린 것은?
  1. ① 압축성이어야 한다.
  2. ② 화학적으로 안정하여야 한다.
  3. ③ 방열성이 좋아야 한다.
  4. ④ 녹이나 부식 발생이 방지되어야 한다.
정답 확인

정답 ①

16번
증압기의 사용목적으로 적합한 것은?
  1. ① 속도의 증감
  2. ② 에너지의 저장
  3. ③ 압력의 증대
  4. ④ 보조 탱크의 기능
정답 확인

정답 ③

17번
다음 기호의 밸브 작동을 바르게 설명한 것은?
공유압기능사 2013년 1회 17번 문제 그림
  1. ① 어느 한쪽만 유입될 때 출력된다.
  2. ② 양쪽에 공기가 유입될 때 폐쇄된다.
  3. ③ 양쪽에 공기가 유입될 때 고압쪽이 출력된다.
  4. ④ 양쪽에 공기가 유입될 때 저압쪽이 출력된다.
정답 확인

정답 ④

18번
밸브의 작업 포트를 표현하는 기호는 무엇인가?
  1. ① A
  2. ② P
  3. ③ Z
  4. ④ R
정답 확인

정답 ①

19번
공기 압축기를 작동원리에 의해 분류하였을 때 터보형에 해 당되는 압축기는 어느 것인가?
  1. ① 원심식
  2. ② 베인식
  3. ③ 피스톤식
  4. ④ 다이어프램식
정답 확인

정답 ①

20번
공압제어 밸브의 종류에 해당되지 않는 것은?
  1. ① 압력제어 밸브
  2. ② 방향제어 밸브
  3. ③ 유량제어 밸브
  4. ④ 온도제어 밸브
정답 확인

정답 ④

21번
유압 에너지를 기계적 에너지로 변환하는 장치부는?
  1. ① 동력원
  2. ② 제어부
  3. ③ 구동부
  4. ④ 배관부
정답 확인

정답 ③

22번
펌프의 송출압력이 50[kgf/cm2], 송출량이 20[L/min]인 유 압 펌프의 펌프동력은 약 얼마인가?
  1. ① 1.0[kW]
  2. ② 1.2[kW]
  3. ③ 1.6[kW]
  4. ④ 2.2[kW]
정답 확인

정답 ③

23번
유압 실린더의 중간 정지회로에 적합한 방향제어밸브는?
  1. ① 3/2way 밸브
  2. ② 4/3way 밸브
  3. ③ 4/2way 밸브
  4. ④ 2/2way 밸브
정답 확인

정답 ②

24번
유온 상승 방지 및 펌프의 동력절감을 위해 사용하는 회로 는?
  1. ① 감압 회로
  2. ② 감속 회로
  3. ③ 시퀀스 회로
  4. ④ 무부하 회로
정답 확인

정답 ④

25번
다음의 그림은 단동실린더 제어 회로이다. 이 회로를 설명 한 것 중 옳은 것은?
공유압기능사 2013년 1회 25번 문제 그림
  1. ① 후진속도 증가회로
  2. ② 전진속도 증가회로
  3. ③ 전진속도 조절회로
  4. ④ 후진속도 조절회로
정답 확인

정답 ①

26번
압력의 원격조작이 가능한 밸브는?
  1. ① 유량조정 밸브
  2. ② 파일럿 작동형 릴리프 밸브
  3. ③ 셔틀 밸브
  4. ④ 감압 밸브
정답 확인

정답 ②

27번
대기의 성분 중 가장 많은 것부터 나열한 것은?
  1. ① 산소 → 질소 → 아르곤 → 이산화탄소
  2. ② 산소 → 아르곤 → 질소 → 이산화탄소
  3. ③ 질소 → 이산화탄소 → 산소 → 아르곤
  4. ④ 질소 → 산소 → 아르곤 → 이산화탄소
정답 확인

정답 ④

28번
부하의 운동 에너지가 완충 실린더의 흡수 에너지보다 클 때에 행정 끝단에 충격에 의한 파손이 우려되어 사용되는 기기를 무엇이라 하는가?
  1. ① 유량조절밸브
  2. ② 완충기
  3. ③ 윤활기
  4. ④ 필터
정답 확인

정답 ②

29번
피스톤 모터의 특징으로 틀린 것은?
  1. ① 사용압력이 높다.
  2. ② 출력 토크가 크다.
  3. ③ 구조가 간단하다.
  4. ④ 체적효율이 높다.
정답 확인

정답 ③

30번
공압 실린더의 배출저항을 적게 하여 운동 속도를 빠르게 하는 밸브로 맞는 것은?
  1. ① 급속배기 밸브
  2. ② 시퀀스 밸브
  3. ③ 언로드 밸브
  4. ④ 카운터 밸런드 밸브
정답 확인

정답 ①

31번
전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전 압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?
  1. ① 인버터 회로
  2. ② 초퍼 회로
  3. ③ 사이리스터 회로
  4. ④ 다이오드 정류회로
정답 확인

정답 ②

32번
교류회로에서 직렬공진 시 최대가 되는 것은?
  1. ① 전 압
  2. ② 전 류
  3. ③ 저 항
  4. ④ 임피던스
정답 확인

정답 ②

33번
유도전동기의 슬립 s = 1 일 때의 회전자 상태는?
  1. ① 발전기 상태이다.
  2. ② 무구속 상태이다.
  3. ③ 동기속도 상태이다.
  4. ④ 정지 상태이다.
정답 확인

정답 ④

34번
구조가 간단하고 고장이 적고 취급이 용이하며, 공장의 동 력용 또는 세탁기나 냉장고뿐만 아니라 펌프, 재봉틀 등 많 은 가전제품의 동력을 필요로 하는 곳에 사용되고 있는 것 은?
  1. ① 변압기
  2. ② 스테핑 모터
  3. ③ 유도 전동기
  4. ④ 제어 정류기
정답 확인

정답 ③

35번
전류 측정 시 안전 및 유의사항으로 거리가 먼 것은?
  1. ① 측정 전 날씨의 조건(습도)을 확인한다.
  2. ② 직류 전류계를 사용할 때 전원의 극성을 틀리지 않도록 접속한다.
  3. ③ 회로 연결 시 그 접속에 따른 접촉 저항이 작도록 해야 한다.
  4. ④ 전류계의 내부저항이 작을수록 회로에 주는 영향이 작 고, 그 측정오차도 작다.
정답 확인

정답 ①

36번
배율기를 사용하여 측정 범위를 확대하여 직류전압을 측정 하려고 한다. 배율기의 저항은 10[kΩ]일 때, 전압계의 전압 은 60[V]를 가리킨다. 측정 전압은 몇 [V]인가?
  1. ① 72
  2. ② 240
  3. ③ 360
  4. ④ 720
정답 확인

정답 ③

37번
옥내 전등선의 절연 저항을 측정하는데 가장 적당한 측정기 는?
  1. ① 휘트스톤 브리지
  2. ② 켈빈 더블 브리지
  3. ③ 메거
  4. ④ 전위차계
정답 확인

정답 ③

38번

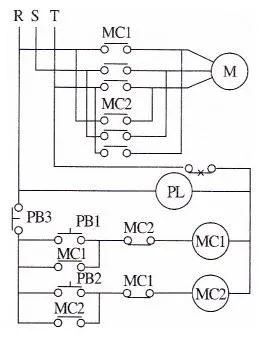

다음 그림은 전동기 정회전, 역회전 회로이다. 전원이 투입 되면 항상 ON 상태인 것은?
공유압기능사 2013년 1회 38번 문제 그림
  1. ① M
  2. ② PL
  3. ③ MC1
  4. ④ MC2
정답 확인

정답 ②

39번
직류기의 구조 중 정류자면에 접촉하여 전기자 권선과 외부 회로를 연결시켜 주는 것은?
  1. ① 브러시(Brush)
  2. ② 정류자(Commutator)
  3. ③ 전기자(Armature)
  4. ④ 계자(Field Magnet)
정답 확인

정답 ①

40번
교류에서 1초 동안에 반복되는 사이클의 수를 무엇이라 하 는가?
  1. ① 주파수
  2. ② 전력
  3. ③ 각속도
  4. ④ 주기
정답 확인

정답 ①

42번
3상 교류 전력 P[W]는?
공유압기능사 2013년 1회 42번 문제 그림
  1. ① P=VIcosθ[W]
  2. ② P=√3VIcosθ[W]
  3. ③ P=2VIcosθ[W]
정답 확인

정답 ②

43번
자석이 가지는 자기량의 단위는?
  1. ① [AT]
  2. ② [Wb]
  3. ③ [N]
  4. ④ [H]
정답 확인

정답 ②

44번
직류 전동기를 급정지 또는 역전시키는 전기 제동 방법은?
  1. ① 플러깅
  2. ② 계자제어
  3. ③ 워드 레오나드 방식
  4. ④ 일그너 방식
정답 확인

정답 ①

45번
전력(Electric Power)을 맞게 설명 한 것은?
  1. ① 도선에 흐르는 전류의 양을 말한다.
  2. ② 전원의 전기적인 압력을 말한다.
  3. ③ 단위 시간 동안에 전하가 하는 일을 말한다.
  4. ④ 전기가 할 수 있는 힘을 말한다.
정답 확인

정답 ③

46번
그림과 같이 도면에서 대각선으로 표시한 가는 실선이 나타 내는 뜻은?
공유압기능사 2013년 1회 46번 문제 그림
  1. ① 평면
  2. ② 열처리할 면
  3. ③ 가공 제외 면
  4. ④ 끼워 맞춤하는 부분
정답 확인

정답 ①

47번
그림과 같은 용접 보조기호를 가장 올바르게 설명한 것은?
공유압기능사 2013년 1회 47번 문제 그림
  1. ① 현장점 용접
  2. ② 전둘레 필릿 용접
  3. ③ 전둘레 현장 용접
  4. ④ 전둘레 용접
정답 확인

정답 ③

50번
기계제도에서 제3각법에 대한 설명으로 틀린 것은?
  1. ① 눈→투상면→물체의 순으로 나타낸다.
  2. ② 평면도는 정면도의 위에 그린다.
  3. ③ 배면도는 정면도의 아래에 그린다.
  4. ④ 좌측면도는 정면도의 좌측에 그린다.
정답 확인

정답 ③

51번
도면에서 특정 치수가 비례척도가 아닌 경우를 바르게 표기 한 것은?
  1. ① (24)
  2. ② 24
  3. ③ 24
  4. ④ 24
정답 확인

정답 ④

52번
기계제도에서 물체의 투상에 관한 설명 중 잘못된 것은?
  1. ① 주투상도는 대상물의 모양 및 기능을 가장 명확하게 표 시하는 면을 그린다.
  2. ② 보다 명확한 설명을 위해 주투상도를 보충하는 다른 투 상도는 되도록 많이 그린다.
  3. ③ 특별한 이유가 없는 경우 대상물을 가로길이로 놓은 상 태로 그린다.
  4. ④ 서로 관련되는 그림의 배치는 되도록 숨은선을 쓰지 않 도록 한다.
정답 확인

정답 ②

53번
스프링의 용도에 가장 적합하지 않은 것은?
  1. ① 충격 완화용
  2. ② 무게 측정용
  3. ③ 동력 전달용
  4. ④ 에너지 축적용
정답 확인

정답 ③

54번
재료의 전단 탄성 계수를 바르게 나타낸 것은?
  1. ① 굽힘 응력/전단 변형률
  2. ② 전단 응력/수직 변형률
  3. ③ 전단 응력/전단 변형률
  4. ④ 수직 응력/전단 변형률
정답 확인

정답 ③

55번
직접전동 기계요소인 홈 마찰차에서 홈의 각도(α)는?
  1. ① 2α = 10 ~ 20°
  2. ② 2α = 20 ~ 30°
  3. ③ 2α = 30 ~ 40°
  4. ④ 2α = 40 ~ 50°
정답 확인

정답 ③

56번
하중 20[kN]을 지지하는 훅 볼트에서 나사부의 바깥지름은 약 몇 [mm]인가? (단, 허용 응력 σa=50[N/mm2] 이다.)
  1. ① 29
  2. ② 57
  3. ③ 10
  4. ④ 20
정답 확인

정답 ①

57번
평기어에서 잇수가 40개, 모듈이 2.5인 기어의 피치원 지름 은 몇 [mm] 인가?
  1. ① 100
  2. ② 125
  3. ③ 150
  4. ④ 250
정답 확인

정답 ①

58번
축계 기계요소에서 레이디얼 하중과 스러스트 하중을 동시 에 견딜 수 있는 베어링은?
  1. ① 니들 베어링
  2. ② 원추 롤러 베어링
  3. ③ 원통 롤러 베어링
  4. ④ 레이디얼 볼 베어링
정답 확인

정답 ②

59번
체결하려는 부분이 두꺼워서 관통구멍을 뚫을 수 없을 때 사용되는 볼트는?
  1. ① 탭 볼트
  2. ② T홈 볼트
  3. ③ 아이 볼트
  4. ④ 스테이 볼트
정답 확인

정답 ①

60번
우드러프 키라고도 하며, 일반적으로 60[mm] 이하의 작은 축에 사용되고, 특히 테이퍼 축에 편리한 키는?
  1. ① 평키
  2. ② 반달 키
  3. ③ 성크 키
  4. ④ 원뿔 키 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
