공유압기능사 2007년 1회 기출문제

2007-09-16 시행 · 56문항

이 회차 문제 풀기 →
1번
유압회로에서 유압의 점도가 높을 때 일어나는 현상이 아닌 것은?
  1. ① 관내 저항에 의한 압력이 저하된다.
  2. ② 동력손실이 커진다.
  3. ③ 열 발생의 원인이 된다.
  4. ④ 응답성이 저하된다.
정답 확인

정답 ①

2번
유압과비교한 공기압의 특징 설명으로 옳지 않은 것은?
  1. ① 에너지의 축적이 어렵다.
  2. ② 동력원의 집중이 용이하다.
  3. ③ 압력제어 밸브로 과부하 안전 대책이 가능하다.
  4. ④ 보수, 관리가 용이하다.
정답 확인

정답 ①

3번
다음 그림은 무슨 기호인가?
공유압기능사 2007년 1회 3번 문제 그림
  1. ① 분류밸브
  2. ② 셔틀밸브
  3. ③ 디셀러레이션밸브
  4. ④ 체크밸브
정답 확인

정답 ④

4번
구형의 용기를 사용하며. 유실과 가스실은 금속판으로 격리되 어 유실에 가스의 침입이 없고, 특히 소형의 고압용 어큐물레 이터로 이용되는 것은?
  1. ① 추부하형 어큐물레이터
  2. ② 다이어프램형 어큐물레이터
  3. ③ 스프링 부하형 어큐물레이터
  4. ④ 블래드형 어큐물레이터
정답 확인

정답 ②

5번
공유압 변환기의 사용상 주의점을 열거한 것 중 맞는 것은?
  1. ① 공유합 변환기는 수직 방향으로 설치한다.
  2. ② 공유압 변환기는 액츄에이터보다 낮은 위치에 설치한다.
  3. ③ 열원에 근접시켜 사용한다.
  4. ④ 작동유가 통하는 배관에는 공기 흡입이 잘 되어야 한다.
정답 확인

정답 ①

6번
실린더의 귀환행정시 일을 하지 않을 경우 귀환속도를 빠르 게하여 시간을 단축시킬 필요가 있을 때 사용하는 밸브는?
  1. ① 셔틀밸브
  2. ② 2압밸브
  3. ③ 체크밸브
  4. ④ 급속배기밸브
정답 확인

정답 ④

7번
유량제어 밸브의 사용목적과 거리가 먼 것은?
  1. ① 액추에이터의 속도제어
  2. ② 솔레노이드 밸브의 신호시간 제어
  3. ③ 실리더의 배출되는 공기량 제어
  4. ④ 공기식 타이머의 시간 제어
정답 확인

정답 ②

8번
블리드 오프 회로에서 유량제어 밸브는 어떻게 하는가?
  1. ① 실린더 입구의 분기회로에 설치한다.
  2. ② 방향제어 밸브의 드레언 포트에 연결한다.
  3. ③ 실린더에 공급되는 유량을 교축한다.
  4. ④ 펌프에 직접 연결하여 사용한다,
정답 확인

정답 ①

9번
아래에 기호를 보고 알 수 없는 것은?
공유압기능사 2007년 1회 9번 문제 그림
  1. ① 4포트 밸브
  2. ② 오픈 센터
  3. ③ 개스킷 접속
  4. ④ 3위치 밸브
정답 확인

정답 ③

10번
램형 실린더가 갖는 장점이 아닌 것은?
  1. ① 피스톤이 필요 없다.
  2. ② 공기 빼기 장치가 필요 없다.
  3. ③ 실린더 자체 중량이 가볍다.
  4. ④ 압축력에 대한 휨에 강하다.
정답 확인

정답 ③

11번
베인펌프에서 유압을 발생시키는 주요부분이 아닌 것은?
  1. ① 캠링
  2. ② 베인
  3. ③ 로우터
  4. ④ 인어링
정답 확인

정답 ④

12번
공압용 솔레노이드 형태의 전환밸브에서 밸브의 구체적이 전환방식은?
  1. ① 레버조작
  2. ② 룰러조작
  3. ③ 전기조작
  4. ④ 디텐트조작
정답 확인

정답 ③

13번
공압장치에 사용되는 압축공기 필터의 여과방법으로 틀린 것은?
  1. ① 원심력을 이용하여 분리하는 방법
  2. ② 충동파에 닿게하여 분리하는 방법
  3. ③ 가열하여 분리하는 방법
  4. ④ 흡습제를 사용해서 분리하는 방법
정답 확인

정답 ③

14번
회로 설계를 하고자 할 때 부가조건의 설명이 잘못된 것은 무엇인가?
  1. ① 리셋(reset) : 리셋 신호가 입력되면 모드 작동 상태는 초기위치가 된다.
  2. ② 비상정지(emergency stop) : 비상정지신호가 입력되면 대부분의 경우 전기 제어 시스템에서는 전원이 차단되나 공압 시스템에서는 모든 작업요소가 원위치 된다.
  3. ③ 단속 사이클(single cycle) : 각 제어 요소들을 임의의 순서대로 작동시킬 수 있다.
  4. ④ 정지(stop) : 연속 사이클에서 정지신호가 입력되면 마지 막 단계까지는 작업을 수행하고 새로운 작업을 시작하지 못한다.
정답 확인

정답 ③

15번
다음과 같은 공압장치의 명칭은?
공유압기능사 2007년 1회 15번 문제 그림
  1. ① NOT 밸브
  2. ② 유량조절 밸브
  3. ③ 공기 건조기
  4. ④ 공기압 조정 유니트
정답 확인

정답 ④

16번
다음 중 제습기의 종류가 아니 것은?
  1. ① 냉동식 제습기
  2. ② 흡착식 제습기
  3. ③ 흡수식 제습기
  4. ④ 공랭식 제습기
정답 확인

정답 ④

17번
다음 진리값과 일치하는 로직회로의 명칭은?
공유압기능사 2007년 1회 17번 문제 그림
  1. ① AND회로
  2. ② OR회로
  3. ③ NOT회로
  4. ④ NAND회로
정답 확인

정답 ③

18번
감압밸브에서 1차측의 공기압력이 변동했을 때 2차측의 압 력이 어느 정도 변화하는가를 나타내는 특성은?
  1. ① 크래킹특성
  2. ② 압력특성
  3. ③ 감도특성
  4. ④ 히스테리시스특성
정답 확인

정답 ②

19번

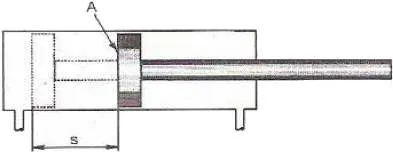

그림의 실린더는 피스톤 면적(A)가 8 cm2 이고 행정거리(s) 는 10 cm 이다. 이 실리더가 전진행정을 1분 동안에 마치 려면 필요한 공급 유량은 얼마인가?
공유압기능사 2007년 1회 19번 문제 그림
  1. ① 60cm3/min
  2. ② 70cm3/min
  3. ③ 80cm3/min
  4. ④ 90cm3/min
정답 확인

정답 ③

20번
유압유에 수분이 혼입될 때 미치는 영향이 아닌 것은?
  1. ① 작동유의 윤활성을 저하 시킨다.
  2. ② 작동유의 방청성을 저하시킨다.
  3. ③ 케비테이션이 발생한다.
  4. ④ 작동유의 압축성이 증가한다.
정답 확인

정답 ④

21번
작동유 탱크의 유면이 너무 낮을 경우 가장 손상을 받기 쉬 운 것은?
  1. ① 유압 액추에이터
  2. ② 유압 펌프
  3. ③ 여과기
  4. ④ 유압 전동기
정답 확인

정답 ②

22번
유압 동기 회로에서 2개의 실리더가 같은 속도로 움직일수 있도록 위치를 제어해 주는 밸브는 어떤 것인가?
  1. ① 셔틀 밸브
  2. ② 분류 밸브
  3. ③ 바이패스 밸브
  4. ④ 서어보 밸브
정답 확인

정답 ②

23번
다음의 변위단계 선도에서 실리더 동작순서가 옳은 것은? (단. + : 실린더의 전진. - : 실린더의 후진)
  1. ① 1.0+2.0+2.0-1.0-
  2. ② 1.0-2.0-2.0+1.0+
  3. ③ 2.0+1.0+1.0-2.0-
  4. ④ 2.0-1.0-1.0+2.0+
정답 확인

정답 ①

24번
공압 장치에 부착된 압력계의 눈금이 5kgf/cm2를 지시한다. 이 압력을 무엇이라 하는가?
  1. ① 대기압력
  2. ② 절대압력
  3. ③ 진공압력
  4. ④ 게이지 압력
정답 확인

정답 ④

25번
다음과 같은 회로의 명칭은?
공유압기능사 2007년 1회 25번 문제 그림
  1. ① 압력 스위치에 의한 무부하 회로
  2. ② 전환밸브에 의한 무부하 회로
  3. ③ 축압기에 의한 무부하 회로
  4. ④ Hi-Lo에 의한 무부하 회로
정답 확인

정답 ④

26번
공기압축기를 출력에 의해서 분류한 것 중 중형에 해당하는 것은?
  1. ① 0.2~12kw
  2. ② 15~75kw
  3. ③ 76~150kw
  4. ④ 150kw이상
정답 확인

정답 ②

27번
회로의 압력이 설정압을 초과하면 격막이 파열되어 회로의 최고 압력을 제한하는 것은?
  1. ① 압력 스위치
  2. ② 유체 스위치
  3. ③ 유체 퓨즈
  4. ④ 감압 스위치
정답 확인

정답 ③

28번
유압회로에서 분기회로의 압력보다 저압으로 할 때 사용하 는 밸브는?
  1. ① 카운터 밸런스 밸브
  2. ② 릴리이프 밸브
  3. ③ 방향제어 밸브
  4. ④ 감압 밸브
정답 확인

정답 ④

29번
실린더의 크기를 결정하는데 직접 관련되는 요소는?
  1. ① 사용 공기 압력
  2. ② 유량
  3. ③ 행정거리
  4. ④ 속도
정답 확인

정답 ①

30번
아래의 그림과 같은 방향제어밸브의 작동방식은?
공유압기능사 2007년 1회 30번 문제 그림
  1. ① 수동식
  2. ② 정자식
  3. ③ 플런저식
  4. ④ 롤러 레버식
정답 확인

정답 ④

31번
버튼을 누르고 있는 동안만 회로가 동작하고. 놓으면 그 즉 시 전동기가 정지하는 운전법으로, 주로 공작기계에 사용하 는 방법은?
  1. ① 촌동 운전
  2. ② 연동 운전
  3. ③ 정역 운전
  4. ④ 순차 운전
정답 확인

정답 ①

32번
다음 중 지시계기의 구비조건으로서 갖추어야 할 조건이 아 닌 것은?
  1. ① 눈금이 균등하거나 대수 눈금일 것
  2. ② 절연내력이 낮을 것
  3. ③ 튼튼하고 취급이 편리할 것
  4. ④ 확도가 높고 외부의 영향을 받지 않을 것
정답 확인

정답 ②

33번
파형의 맥동 성분을 제거하기 위해 다이오드 정류 회로의 직류 출력단에 부착하는 것은?
  1. ① 저항
  2. ② 콘덴서
  3. ③ 사이리스터
  4. ④ 트랜지스터
정답 확인

정답 ②

34번
직류 회로에서 옴(Ohm)의 법칙을 설명한 내용 중 맞는 것 은?
  1. ① 전류는 전압의 크기에 비례하고 저항값의 크기에 비례한 다.
  2. ② 전류는 전압의 크기에 반비례하고 저항값의 크기에 반비 례한다.
  3. ③ 전류는 전압의 크기에 비례하고 저항값의 크기에 반비례 한다.
  4. ④ 전류는 전압의 크기에 반비례하고 저항값의 크기에 비례 한다.
정답 확인

정답 ③

35번
내부저항 5(kΩ)의 전압계 측정범위를 10배로 하기 위한 방 법은?
  1. ① 15[kΩ]의 배율기 저항을 병렬 연결한다.
  2. ② 15[kΩ]의 배율기 저항을 직렬 연결한다.
  3. ③ 45[kΩ]의 배율기 저항을 병렬 연결한다.
  4. ④ 45[kΩ]의 배율기 저항을 직렬 연결한다.
정답 확인

정답 ④

36번
그림과 같은 주파수 특성을 갖는 전기 소자는?
공유압기능사 2007년 1회 36번 문제 그림
  1. ① 저항
  2. ② 코일
  3. ③ 콘덴서
  4. ④ 다이오드
정답 확인

정답 ③

37번
다음 측정단위 중 1 [kw]는 몇 [w]인가?
  1. ① 10 [W]
  2. ② 100 [W]
  3. ③ 1000 [W]
  4. ④ 10000 [W]
정답 확인

정답 ③

38번
직류 전동기를 기동할 때에 전기자 회로에 직렬로 연결하여 기동 전류를 억제시켜, 속도가 증가함에 따라 저항을 천천 히 감소시키는 것을 무엇이라 하는가?
  1. ① 기동기
  2. ② 정류자
  3. ③ 브러시
  4. ④ 제어기
정답 확인

정답 ①

39번
다음 중 시퀸스 제어에 속하는 것은?
  1. ① 정성적 제어
  2. ② 정량적 제어
  3. ③ 되먹임 제어
  4. ④ 닫힌 루프 제어
정답 확인

정답 ①

40번
다음에 열거한 것 중 조작 기기는 어느 것인가?
  1. ① 솔레노이드 밸브
  2. ② 리밋 스위치
  3. ③ 광전 스위치
  4. ④ 근접 스위치
정답 확인

정답 ①

41번
코일이 여자될 때마다 숫자가 하나씩 증가하며 계수 표시를 하는 것은?
  1. ① 기계식 카운터
  2. ② 전자식 카운터
  3. ③ 적산 카운터
  4. ④ 프리셋 카운터
정답 확인

정답 ③

43번
Y결선으로 접속된 3상회로에서 선간전압은 상전압의 몇 배 인가?
  1. ① 2 배
  2. ② √2 배
  3. ③ 3 배
  4. ④ √3 배
정답 확인

정답 ④

44번
직류 200 [V], 1000 [W]의 전열기에 흐르는 전류는 얼마 인가?
  1. ① 0.5 [A]
  2. ② 5 [A]
  3. ③ 50 [A]
  4. ④ 10 [A]
정답 확인

정답 ②

45번
유도 전동기에서 동기 속도를 결정하는 요인은?
  1. ① 위상 - 파형
  2. ② 홀수 - 주파수
  3. ③ 자극수 - 주파수
  4. ④ 자극수 - 전기각
정답 확인

정답 ③

47번
다음 용접도시기호를 올바르게 설명한 것은?
공유압기능사 2007년 1회 47번 문제 그림
  1. ① 양면 U 형 이음 맞대기 용접
  2. ② 한쪽 U 형 이음 맞대기 용접
  3. ③ K 형 이음 맞대기 용접
  4. ④ 양면 J 형 이음 맞대기 용접
정답 확인

정답 ④

48번
물체의 구멍, 홈 등 특정 부분만의 모양을 도시하는 것으로 보기 그림과 같이 그려진 투상도의 명칭은?
공유압기능사 2007년 1회 48번 문제 그림
  1. ① 회전 투상도
  2. ② 보조 투상도
  3. ③ 부분 확대도
  4. ④ 국부 투상도
정답 확인

정답 ④

49번
도면의 척도란에 5:1 로 표시되었을 때 의미로 올바른 설명 은?
  1. ① 축척으로 도면의 형상 크기는 실물의 1/5이다.
  2. ② 축척으로 도면의 형상 크기는 실물의 5배 이다.
  3. ③ 배척으로 도면의 형상 크기는 실물의 1/5 이다.
  4. ④ 배척으로 도면의 형상 크기는 실물의 5배 이다.
정답 확인

정답 ④

50번
보기 도면에서 전체길이인 ( )의 치수는?
공유압기능사 2007년 1회 50번 문제 그림
  1. ① 36
  2. ② 42
  3. ③ 66
  4. ④ 72
정답 확인

정답 ②

52번
파형의 가는 실선 또는 지그재그선을 사용하는 선은?
  1. ① 회전단면선
  2. ② 파단선
  3. ③ 절단선
  4. ④ 기준선
정답 확인

정답 ②

53번
다음 중 운동용 나사가 아닌 것은?
  1. ① 관용 나사
  2. ② 사각 나사
  3. ③ 사다리꼴 나사
  4. ④ 불나사
정답 확인

정답 ①

54번
가로 탄성 계수를 바르게 나타낸 것은?
  1. ① 굽힘 응력/전단 변형률
  2. ② 전단 응력/수직 변형률
  3. ③ 전단 응력/전단 변형률
  4. ④ 수직 응력/전단 변형률
정답 확인

정답 ③

56번
맞물림 클러치의 턱 모양이 아닌 것은?
  1. ① 톱니형
  2. ② 사다리꼴형
  3. ③ 반달형
  4. ④ 사각형
정답 확인

정답 ③

57번
롤링 베어링의 장점이 아닌 것은?
  1. ① 과열의 위험이 없다.
  2. ② 규격이 정해진 품종이 풍부하고 교환성이 좋다.
  3. ③ 기계의 소형화가 가능하다.
  4. ④ 소음 및 진동이 없고, 설치와 조립이 쉽다.
정답 확인

정답 ④

58번
벨트가 회전하기 시작하여 동력을 전달하게 되면 인장측의 장력은 커지고, 이완측의 장력은 작아지게 되는데 이 차를 무엇이라 하는가?
  1. ① 이완 장력
  2. ② 허용 장력
  3. ③ 초기 장력
  4. ④ 유효 장력
정답 확인

정답 ④

59번
키의 길이가 50 mm, 접선력은 6000 kgf, 키의 전단 응력이 20kgf/mm2일 때 키의 폭은?
  1. ① 6 mm
  2. ② 30 mm
  3. ③ 12 mm
  4. ④ 9 mm
정답 확인

정답 ①

60번
다음 중 브레이크의 종류가 아닌 것은?
  1. ① 블록
  2. ② 밴드
  3. ③ 원판
  4. ④ 토션바 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
