공유압기능사 2014년 2회 기출문제

2014-10-11 시행 · 58문항

이 회차 문제 풀기 →
1번
펌프의 토출 압력이 높아질 때 체적 효율과의 관계로 옳은 것은?
  1. ① 효율이 증가한다.
  2. ② 효율은 일정하다.
  3. ③ 효율이 감소한다.
  4. ④ 효율과는 무관하다.
정답 확인

정답 ③

2번
필터를 설치할 때 체크 밸브를 병렬로 사용하는 경우가 많다. 이때 체크 밸브를 사용하는 이유로 알맞은 것은?
  1. ① 기름의 충만
  2. ② 역류의 방지
  3. ③ 강도의 보강
  4. ④ 눈막힘의 보완
정답 확인

정답 ④

3번
흡착식 건조기에 관한 설명으로 옳지 않은 것은?
  1. ① 건조제로 실리카겔, 활성 알루미나 등이 사용된다.
  2. ② 흡착식 건조기는 최대 -70[℃] 정도까지의 저이슬점을 얻을 수 있다.
  3. ③ 건조제가 압축공기 중의 수분을 흡착하여 공기를 건조 하 게 된다.
  4. ④ 냉매에 의해 건조되며 2~5[℃]까지 냉각되어 습기를 제 거한다.
정답 확인

정답 ④

4번
제어작업이 주로 논리제어의 형태로 이루어지는 AND, OR, NOT, 플립플롭 등의 기본논리 연결을 표시하는 기호도를 무 엇이라 하는가?
  1. ① 논리도
  2. ② 제어선도
  3. ③ 회로도
  4. ④ 변위단계선도
정답 확인

정답 ①

5번
유압회로에서 회로 내의 압력을 일정하게 유지시키는 역할을 하는 밸브는?
  1. ① 체크 밸브
  2. ② 릴리프 밸브
  3. ③ 유압 펌프
  4. ④ 솔레노이드 밸브
정답 확인

정답 ②

6번
유압장치에서 사용되고 있는 오일 탱크에 관한 설명으로 적 합하지 않은 것은?
  1. ① 오일을 저장할 뿐만 아니라 오일을 깨끗하게 한다.
  2. ② 주유구에는 여과망과 캡 또는 뚜껑을 부착하여 먼지, 절 삭분 등의 이물질이 오일 탱크에 혼입되지 않게 한다.
  3. ③ 공기청정기의 통기용량은 유압펌프 토출량의 2배 이상으 로 하고, 오일탱크의 바닥면은 바닥에서 최소 15[cm]를 유지하는 것이 좋다.
  4. ④ 오일탱크의 용량은 장치 내의 작동유를 모두 저장하지 않 아도 되므로 사용압력, 냉각장치의 유무에 관계없이 가능 한 작은 것을 사용한다.
정답 확인

정답 ④

7번
다음 중 공압 센서로 검출할 수 없는 것은?
  1. ① 물체의 유무
  2. ② 물체의 위치
  3. ③ 물체의 재질
  4. ④ 물체의 방향 변위
정답 확인

정답 ③

8번
습공기 중에 포함되어 있는 건조공기 중량에 대한 수증기의 중량을 무엇이라고 하는가?
  1. ① 포화습도
  2. ② 상대습도
  3. ③ 평균습도
  4. ④ 절대습도
정답 확인

정답 ④

9번
공압장치의 공압 밸브 조작방식이 아닌 것은?
  1. ① 수동조작방식
  2. ② 래치조작방식
  3. ③ 전자조작방식
  4. ④ 파일럿조작방식
정답 확인

정답 ②

10번
공압장치에 사용되는 압축공기 필터의 공기여과 방법으로 틀린 것은?
  1. ① 가열하여 분리하는 방법
  2. ② 원심력을 이용하여 분리하는 방법
  3. ③ 흡습제를 사용해서 분리하는 방법
  4. ④ 충돌판에 닿게하여 분리하는 방법
정답 확인

정답 ①

11번
공기압 실린더의 지지형식이 아닌 것은?
  1. ① 풋형
  2. ② 플랜트형
  3. ③ 플랜지형
  4. ④ 트러니언형
정답 확인

정답 ②

12번
다음과 같은 회로도의 기능은?
공유압기능사 2014년 2회 12번 문제 그림
  1. ① 단동실린더 고정회로
  2. ② 복동실린더 고정회로
  3. ③ 단동실린더 제어회로
  4. ④ 복동실린더 제어회로
정답 확인

정답 ③

13번
공기압축기를 작동원리에 따라 분류할 때 용적형 압축기가 아닌 것은?
  1. ① 축류식
  2. ② 피스톤식
  3. ③ 베인식
  4. ④ 다이어프램식
정답 확인

정답 ①

14번
공기압 회로에서 압축 공기의 역류를 방지하고자 하는 경우 에 사용하는 밸브로서, 한쪽 방향으로만 흐르고 반대 방향 으로는 흐르지 않는 밸브는?
  1. ① 체크 밸브
  2. ② 시퀀스 밸브
  3. ③ 셔틀 밸브
  4. ④ 급속배기 밸브
정답 확인

정답 ①

15번
다음 중 공기압 장치의 기본시스템이 아닌 것은?
  1. ① 유압펌프
  2. ② 압축공기 조정장치
  3. ③ 공압 제어밸브
  4. ④ 압축공기 발생장치
정답 확인

정답 ①

16번
다음과 같이 2개의 3/2way 밸브를 연결한 상태의 회로는 어떠한 논리를 나타내는가?
  1. ① OR 논리
  2. ② AND 논리
  3. ③ NOR 논리
  4. ④ NAND 논리
정답 확인

정답 ③

17번
일정량 액체가 채워져 있는 용기의 밑면적이 받는 압력은?
  1. ① 정압
  2. ② 절대압력
  3. ③ 대기압
  4. ④ 게이지압력
정답 확인

정답 ①

18번
유압시스템의 최고 압력을 설정할 수 있는 밸브는?
  1. ① 감압 밸브
  2. ② 방향 제어 밸브
  3. ③ 언로딩 밸브
  4. ④ 압력 릴리프 밸브
정답 확인

정답 ④

19번
실린더가 전진운동을 완료하고 실린더 측에 일정한 압력이 성된 후에 후진운동을 하는 경우처럼 스위칭 작용에 특별한 압력이 요구되는 곳에 사용하는 밸브는?
  1. ① 시퀀스 밸브
  2. ② 3/2way 방향 제어 밸브
  3. ③ 급속 배기 밸브
  4. ④ 4/2way 방향 제어 밸브
정답 확인

정답 ①

20번
압력 80[kgf/cm2], 유량 25[L/min]인 유압 모터에서 발생 하는 최대 토크는 약 몇 [kgfㆍm]인가?(단, 1회당 배출량은 30cc/rev 이다)
  1. ① 1.6
  2. ② 2.2
  3. ③ 3.8
  4. ④ 7.6
정답 확인

정답 ③

21번
회로 중의 공기압력이 상승해 갈 때나 하강해 갈 때에 설정 된 압력이 되면 전기 스위치가 변환되어 압력 변화를 전기 신호로 나타나게 한다. 이러한 작동을 하는 기기는?
  1. ① 압력스위치
  2. ② 릴리프 밸브
  3. ③ 시퀀스 밸브
  4. ④ 언로드 밸브
정답 확인

정답 ①

22번
유압ㆍ공기압 도면기호(KS B 0054)의 기호 요소 중 1점 쇄 선의 용도는?
  1. ① 주관로
  2. ② 포위선
  3. ③ 계측기
  4. ④ 회전이음
정답 확인

정답 ②

23번
작동유의 구비조건으로 옳지 않은 것은?
  1. ① 압축성일 것
  2. ② 화학적으로 안정할 것
  3. ③ 열을 방출시킬 수 있어야 할 것
  4. ④ 기름 속의 공기를 빨리 분리시킬 수 있을 것
정답 확인

정답 ①

24번
유압ㆍ공기압 도면기호 (KS B 0054)의 기호 요소 중 정사 각형의 용도가 아닌 것은?
  1. ① 필터
  2. ② 피스톤
  3. ③ 주유기
  4. ④ 열교환기
정답 확인

정답 ②

25번
복동 실린더의 미터-아웃 방식에 의한 속도제어회로는?
  1. ① 실린더로 공급되는 유체의 양을 조절하는 방식
  2. ② 실린더에서 배출되는 유체의 양을 조절하는 방식
  3. ③ 공급과 배출되는 유체의 양을 모두 조절하는 방식
  4. ④ 전진 시에는 공급유체를 후진 시에는 배출유체의 양을 조절하는 방식
정답 확인

정답 ②

26번

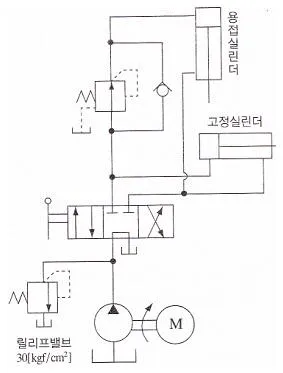

다음 그림에 관한 설명으로 옳은 것은?
공유압기능사 2014년 2회 26번 문제 그림
  1. ① 자유낙하를 방지하는 회로이다.
  2. ② 감압 밸브의 설정압력은 릴리프 밸브의 설정압력보다 낮 다.
  3. ③ 용접실린더와 고정실린더의 순차제어를 위한 회로이다.
  4. ④ 용접실린더에 공급되는 압력을 높게 하기 위한 방법 이 다.
정답 확인

정답 ②

27번
압력제어 밸브의 핸들을 돌렸을 때 회전각에 따라 공기 압 력이 원활하게 변화하는 특성은?
  1. ① 유량 특성
  2. ② 릴리프 특성
  3. ③ 재현 특성
  4. ④ 압력조정 특성
정답 확인

정답 ④

28번
압축공기에 비하여 유압의 장점으로 옳지 않은 것은?
  1. ① 정확성
  2. ② 비압축성
  3. ③ 배기성
  4. ④ 힘의 강력성
정답 확인

정답 ③

29번
유압회로에서 유압 작동유의 점도가 너무 높을 때 일어나는 현상이 아닌 것은?
  1. ① 응답성이 저하된다.
  2. ② 동력손실이 커진다.
  3. ③ 열 발생의 원인이 된다.
  4. ④ 관내 저항에 의한 압력이 저하된다.
정답 확인

정답 ④

30번
유압 작동유의 적절한 점도가 유지되지 않을 경우 발생되는 현상이 아닌 것은?
  1. ① 동력손실 증대
  2. ② 마찰 부분 마모 증대
  3. ③ 내부 누설 및 외부 누설
  4. ④ 녹이나 부식 발생의 억제
정답 확인

정답 ④

31번
전열기에 전압을 가하여 전류를 흘리면 열이 발생하게 되는 데 I[A]의 전류가 저항 R[Ω]인 도체를 t[sec]동안 흘렀다 면 이 도체에서 발생하는 열에너지는 몇[J]인가?
  1. ① I2Rt
  2. ② IRt
  3. ③ 4.2I2Rt
  4. ④ 0.24I2Rt
정답 확인

정답 ②

32번

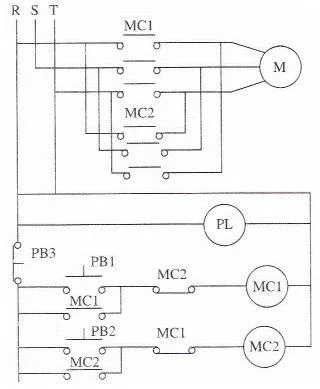

다음과 같은 전동기 정역회로의 동작에 관한 설명으로 옳지 않은 것은?
공유압기능사 2014년 2회 32번 문제 그림
  1. ① PL은 전원이 투입되면 PB 스위치와 관계없이 항상 점등 된다.
  2. ② PB1을 누르면 MC1이 여자되어 MC1-a 접점이 붙고 전 동기 M이 정회전 운동을 한다.
  3. ③ PB2를 누르면 MC2가 여자되어 MC2-a접점이 붙고 전 동기 M이 역회전 운동을 한다.
  4. ④ PB3을 누르면 MC1, MC2가 여자되어 전동기 M이 자동 으로 정ㆍ역회전 운동을 한다.
정답 확인

정답 ④

33번
550[W]의 전력을 소비하는 전기난로를 6시간 동안 사용할 때의 전력량은 얼마인가?
  1. ① 0.3[kWh]
  2. ② 3.3[kWh]
  3. ③ 30[kWh]
  4. ④ 300[kWh]
정답 확인

정답 ②

34번
전류의 단위로 암페어[A]를 사용한다. 다음 중 1[A]에 해당 하는 것은?
  1. ① 1[sec] 동안에 1[C]의 전기량이 이동하였다.
  2. ② 저항 1[Ω]인 물체에 10[V]의 전압을 인가하였다.
  3. ③ 1[m] 높은 전위에서 1[m] 낮은 전위로 전기량이 흘렀 다.
  4. ④ 1[C]의 전기량이 두 점 사이를 이동하여 1[J]의 일을 하였다.
정답 확인

정답 ①

35번
1[Ω] 미만의 저저항을 측정하기 위하여 전압강하법을 사용 하였다. 전압강하법을 이용한 측정시 유의사항으로 옳지 않 은 것은?
  1. ① 내부저항이 큰 전압계를 이용한다.
  2. ② 측정 중에는 일정 온도를 유지한다.
  3. ③ 도선의 연결 단자 구성시 접촉저항이 작도록 한다.
  4. ④ 전원과 병렬로 가변저항을 삽입하여 전류의 양을 조절 한다.
정답 확인

정답 ④

36번
평형 3상 회로에서 △결선의 3상 전원 중 2개 상의 전원만 을 이용하여 3상 부하에 전력을 공급할 때 사용되는 결선 은?
  1. ① Y결선
  2. ② △결선
  3. ③ V결선
  4. ④ Z결선
정답 확인

정답 ③

37번
다음 중 건식정류기(금속정류기)가 아닌 것은?
  1. ① 셀렌정류기
  2. ② 실리콘정류기
  3. ③ 회전변류기
  4. ④ 아산화동정류기
정답 확인

정답 ③

38번
다음 접점회로가 나타내는 논리회로는?
공유압기능사 2014년 2회 38번 문제 그림
  1. ① OR회로
  2. ② AND회로
  3. ③ NOT회로
  4. ④ NAND회로
정답 확인

정답 ①

39번
다음 중 측정 중 또는 측정방법으로 인해 발생할 수 있는 오차가 아닌 것은?
  1. ① 우연오차
  2. ② 과실오차
  3. ③ 계통오차
  4. ④ 정밀오차
정답 확인

정답 ④

40번
직류기의 손실 중 전기자 철심 안에서 자속이 변할 때 철심 부에 생기는 손실로서, 히스테리시스손, 와류손 등으로 구분 되는 것은?
  1. ① 동손
  2. ② 철손
  3. ③ 기계손
  4. ④ 표류부하손
정답 확인

정답 ②

41번
100[Ω]의 부하가 연결된 회로에 10[V]의 직류 전압을 인가 하고 전류를 측정하면 계기에 나타나는 값은 몇 [A]인가?
  1. ① 10
  2. ② 1
  3. ③ 0.1
  4. ④ 0.01
정답 확인

정답 ③

42번
서보모터에 관한 설명으로 옳지 않은 것은?
  1. ① 저속회전이 쉽다.
  2. ② 급가감속이 어렵다.
  3. ③ 정역회전이 가능하다.
  4. ④ 저속에서 큰 토크를 얻을 수 있다.
정답 확인

정답 ②

43번
단상 유도전동기가 산업 및 가정용으로 널리 이용되는 이유 로 옳지 않은 것은?
  1. ① 직류전원을 생활 주변에서 쉽게 얻을 수 있다.
  2. ② 전동기의 구조가 간단하고 고장이 적고 튼튼하다.
  3. ③ 작은 동력을 필요로 하며 가격이 비교적 저렴하다.
  4. ④ 취급과 운전이 쉬워 다른 전동기에 비해 매우 편리하게 이용할 수 있다.
정답 확인

정답 ①

44번
정현파 교류전압의 순시값이 200sinωt[V]일 때 최댓값은 몇 [V]인가?
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ②

45번
정전용량 C[F]인 콘덴서에 교류전원을 접속하여 사용할 경 우의 전류와 전압과의 위상 관계는?
  1. ① 전류와 전압은 동상이다.
  2. ② 전류가 전압보다 위상이 90° 늦다.
  3. ③ 전류가 전압보다 위상이 90° 앞선다.
  4. ④ 전류가 전압보다 위상이 120° 앞선다.
정답 확인

정답 ③

47번
그림과 같은 용접 기호에서 a5는 무엇을 의미하는가?
공유압기능사 2014년 2회 47번 문제 그림
  1. ① 루트 간격이 5[mm]
  2. ② 필릿 용접 목 두께가 5[mm]
  3. ③ 필릿 용접 목 길이가 5[mm]
  4. ④ 점 용접부의 용접 수가 5개
정답 확인

정답 ②

49번
기계제도에서 척도 및 치수 기입법 설명으로 잘못된 것은?
  1. ① 치수는 되도록 주투상도에 집중하여 기입한다.
  2. ② 치수는 특별한 명기가 없는 한 제품의 완성치수이다.
  3. ③ 현의 길이를 표시하는 치수선은 동심 원호로 표시한다.
  4. ④ 도면에 NS로 표시된 것은 비례척이 아님을 나타낸 것이 다.
정답 확인

정답 ③

50번
도면에서 표제란의 투상법란에 그림과 같은 투상법 기호로 표시되는 경우는 몇 각법 기호인가?
공유압기능사 2014년 2회 50번 문제 그림
  1. ① 1각법
  2. ② 2각법
  3. ③ 3각법
  4. ④ 4각법
정답 확인

정답 ③

51번
그림과 같이 직육면체를 나타낼 수 있는 투상도는?
공유압기능사 2014년 2회 51번 문제 그림
  1. ① 정투상도
  2. ② 사투상도
  3. ③ 등각 투상도
  4. ④ 부등각 투상도
정답 확인

정답 ③

52번
선의 종류에 의한 용도 중 가는 실선으로 표현해야 하는 선 으로 틀린 것은?
  1. ① 치수선
  2. ② 중심선
  3. ③ 지시선
  4. ④ 외형선
정답 확인

정답 ④

53번
코일 스프링에 350[N]의 하중을 걸어 5.6[cm] 늘어났다면 이 스프링의 스프링 상수[N/mm]는?
  1. ① 5.25
  2. ② 6.25
  3. ③ 53.5
  4. ④ 62.5
정답 확인

정답 ②

54번
축에서 토크가 67.5[kNㆍmm]이고, 지름 50[mm]일 때 키 (Key)에 발생하는 전단 응력은 몇[N/mm2]인가? (단, 키의 크기는 너비×높이×길이=15mm×10mm×60mm이다.)
  1. ① 2
  2. ② 3
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

55번
기어에서 이 끝 높이(Addendum)가 의미하는 것은?
  1. ① 두 기어의 이가 접촉하는 거리
  2. ② 이뿌리원부터 이끝원까지의 거리
  3. ③ 피치원에서 이뿌리원까지의 거리
  4. ④ 피치원에서 이끝원까지의 거리
정답 확인

정답 ④

56번
너트의 풀림 방지법이 아닌 것은?
  1. ① 턴 버클에 의한 방법
  2. ② 자동 죔 너트에 의한 방법
  3. ③ 분할 핀에 의한 방법
  4. ④ 로크 너트에 의한 방법
정답 확인

정답 ①

57번
1/100의 기울기를 가진 2개의 테이퍼 키를 한 쌍으로 하여 사용하는 키는?
  1. ① 원뿔 키
  2. ② 둥근 키
  3. ③ 접선 키
  4. ④ 미끄럼 키
정답 확인

정답 ③

58번
607C2P6으로 표시된 베어링에서 안지름은?
  1. ① 7[mm]
  2. ② 30[mm]
  3. ③ 35[mm]
  4. ④ 60[mm]
정답 확인

정답 ①

59번
원동차와 종동차의 지름이 각각 400[mm], 200[mm]일 때 중심거리는?
  1. ① 300[mm]
  2. ② 600[mm]
  3. ③ 150[mm]
  4. ④ 200[mm]
정답 확인

정답 ①

60번
체결용 기계요소가 아닌 것은?
  1. ① 나사
  2. ② 키
  3. ③ 브레이크
  4. ④ 핀 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
