공유압기능사 2014년 1회 기출문제

2014-04-06 시행 · 60문항

이 회차 문제 풀기 →
1번
다음 중 표준 대기압(1[atm])과 다른 값은?
  1. ① 1.0332[kgf/m2]
  2. ② 760[mmHg]
  3. ③ 1,013[mbar]
  4. ④ 101.3[kPa]
정답 확인

정답 ②

2번
다음 그림과 같은 변위단계선도가 나타내는 시스템의 운동상 태는?
공유압기능사 2014년 1회 2번 문제 그림
  1. ① A+, B+, B-, A-
  2. ② A+, B+, A-, B-
  3. ③ A+, A-, B+, B-
  4. ④ B+, B-, A+, A-
정답 확인

정답 ③

3번
다음 중 유압이 이용되지 않는 곳은?
  1. ① 건설기계
  2. ② 항공기
  3. ③ 덤프차(Dump Car)
  4. ④ 컴퓨터
정답 확인

정답 ④

4번
실린더 안지름 50[mm], 피스톤 로드 지름 20[mm]인 유압 실린더가 있다. 작동유의 유압을 35[kgf/cm2], 유량을 10[L/min]라 할 때 피스톤의 전진행정시 낼 수 있는 힘은 약 몇 [kgf]인가?
  1. ① 480
  2. ② 575
  3. ③ 612
  4. ④ 687
정답 확인

정답 ④

5번
공압용 실린더에서 튜브와 커버를 인장력에 의해 결속 시킬 때 필요한 구조장치는?
  1. ① 타이로드
  2. ② 트러니언
  3. ③ 쿠션장치
  4. ④ 다이어프램
정답 확인

정답 ①

6번
유압에너지의 장점이 아닌 것은?
  1. ① 온도변화에 따른 작업 조건의 변화
  2. ② 정확한 위치제어가 가능
  3. ③ 제어 및 조정성이 우수
  4. ④ 큰 부하 상태에서의 출발이 가능
정답 확인

정답 ①

7번
릴레이의 코일부에 전류가 공급되었을 때에 대한 설명으로 맞는 것은?
  1. ① 접점을 복귀시킨다.
  2. ② 가동철편을 잡아당긴다.
  3. ③ 가동접점을 원위치시킨다.
  4. ④ 고정접점에 출력을 만든다.
정답 확인

정답 ②

8번
9개의 입력신호 중 어느 한 곳의 신호만 있어도 한 곳으로 출력을 발생시킬 수 있는 밸브와 그 수량은?
  1. ① 2압밸브, 8개
  2. ② 2압밸브, 9개
  3. ③ 셔틀밸브, 8개
  4. ④ 셔틀밸브, 9개
정답 확인

정답 ③

9번
유압 작동유의 종류에 속하지 않는 것은?
  1. ① 석유계 유압유
  2. ② 합성계 유압유
  3. ③ 유성계 유압유
  4. ④ 수성계 유압유
정답 확인

정답 ③

10번
다음 그림의 기호가 나타내는 것은?
공유압기능사 2014년 1회 10번 문제 그림
  1. ① 유압펌프
  2. ② 공기압축기
  3. ③ 공압 가변 용량형 펌프
  4. ④ 요동형 공기압 액추에이터
정답 확인

정답 ④

11번
유압 서보시스템에 대한 설명으로 옳지 않은 것은?
  1. ① 서보기구는 토크모터, 유압증폭부, 안내밸브의 3요소로 구성된다.
  2. ② 서보 유압밸브의 노즐 플래퍼는 기계적 변위를 유압 으 로 변환하는 기구이다.
  3. ③ 전기신호를 기계적 변위로 바꾸는 기구는 스풀이다.
  4. ④ 서보시스템의 구성을 위하여 피드백 신호가 있어야 한 다.
정답 확인

정답 ③

12번
다음 그림은 방향 조정 장치에 사용되어 양쪽 실린더에 같 은 유량이 흐르도록 하는 것이다. 이 밸브의 명칭은?
공유압기능사 2014년 1회 12번 문제 그림
  1. ① 유량제어 서보 밸브
  2. ② 유량 분류 밸브
  3. ③ 압력제어 서보 밸브
  4. ④ 유량 조정 순위 밸브
정답 확인

정답 ②

13번
ISO-12f9 표준(문자식 표현)에 의한 공압밸브의 연결구 표 시방법에 따라 A, B, C 등으로 표현되어야 하는 것은?
  1. ① 배기구
  2. ② 제어 라인
  3. ③ 작업 라인
  4. ④ 압축공기 공급 라인
정답 확인

정답 ③

14번
실린더, 로터리 액추에이터 등 일반용 공압기기의 공기 여 과에 적당한 여과기 엘리먼트의 입도는?
  1. ① 5[µm] 이하
  2. ② 5~10[µm]
  3. ③ 10~40[µm]
  4. ④ 40~70[µm]
정답 확인

정답 ④

15번
미끄럼 면에서 사용되는 유체의 누설방지용으로 사용하는 요소는?
  1. ① 램
  2. ② 슬리브
  3. ③ 패킹
  4. ④ 플랜지
정답 확인

정답 ③

16번
마름모(◇)가 기본이 되는 공유압 기호가 아닌 것은?
  1. ① 여과기
  2. ② 열교환기
  3. ③ 차압계
  4. ④ 루브리게이터
정답 확인

정답 ③

17번
기기의 보호와 조작자의 안전을 목적으로 기기의 동작 상태 를 나타내는 접점을 이용하여 기기의 동작을 금지 하는 회 로는?
  1. ① 인터록 회로
  2. ② 플리커 회로
  3. ③ 정지우선 회로
  4. ④ 시동우선 회로
정답 확인

정답 ①

18번
유압회로에서 주회로 압력보다 저압으로 해서 사용하고자 할 때 사용하는 밸브는?
  1. ① 감압밸브
  2. ② 시퀀스 밸브
  3. ③ 언로드 밸브
  4. ④ 카운터밸런스밸브
정답 확인

정답 ①

19번
메모리 방식으로 조작력이나 제어신호를 제어하여도 정상 상태로 복귀하지 않고 반대 신호가 주어질 때까지 그 상태 를 유지하는 방식을 무엇이라 하는가?
  1. ① 디텐드
  2. ② 스프링 복귀방식
  3. ③ 파일럿 방식
  4. ④ 정상 상태 열림 방식
정답 확인

정답 ①

20번
다음 그림과 같은 유압펌프의 종류는?
공유압기능사 2014년 1회 20번 문제 그림
  1. ① 나사펌프
  2. ② 베인펌프
  3. ③ 로브펌프
  4. ④ 피스톤펌프
정답 확인

정답 ②

21번
유압 실린더의 전진운동 시 유압유가 공급되는 입구쪽에 체 크밸브 위치를 차단되게 일방향 유량제어밸브를 설치하여 실린더의 전진속도를 제어하는 회로는?
  1. ① 재생회로
  2. ② 미터인 회로
  3. ③ 블리드 오프 회로
  4. ④ 미터 아웃 회로
정답 확인

정답 ②

22번
회로 내의 압력이 설정압 이상이 되면 자동으로 작동되어 탱크 또는 공압기기의 안전을 위하여 사용되는 밸브는?
  1. ① 안전밸브
  2. ② 체크밸브
  3. ③ 시퀀스밸브
  4. ④ 리밋밸브
정답 확인

정답 ①

23번
압축공기 저장탱크의 구성 기기가 아닌 것은?
  1. ① 압력계
  2. ② 체크밸브
  3. ③ 유량계
  4. ④ 안전밸브
정답 확인

정답 ③

24번
공압 소음기의 구비조건이 아닌 것은?
  1. ① 배기음과 배기저항이 클 것
  2. ② 충격이나 진동에 변형이 생기지 않을 것
  3. ③ 장기간의 사용에 배기저항 변화가 작을 것
  4. ④ 밸브에 장착하기 쉬운 형상일 것
정답 확인

정답 ①

25번
시스템 내의 최대 압력을 제한해주는 것으로 주로 유압 회 로에서 많이 사용하는 것은?
  1. ① 감압밸브
  2. ② 릴리프밸브
  3. ③ 체크밸브
  4. ④ 시퀀스밸브
정답 확인

정답 ②

26번
오일 탱크의 배유구(Drain Plug) 위치로 가장 적절한 곳은?
  1. ① 유면의 최상단
  2. ② 탱크의 제일 낮은 곳
  3. ③ 유면의 1/2이 되는 위치
  4. ④ 탱크의 정중앙 중간 위치
정답 확인

정답 ②

27번
유량제어밸브에 관한 설명으로 옳지 않은 것은?
  1. ① 유압 모터의 회전 속도를 제어한다.
  2. ② 유압 실린더의 운동 속도를 제어한다.
  3. ③ 정용량형 펌프의 토출량을 바꿀 수 있다.
  4. ④ 관로 일부의 단면적을 줄여 유량을 제어한다.
정답 확인

정답 ③

28번
다음 유압기호에 대한 설명으로 옳은 것은?
공유압기능사 2014년 1회 28번 문제 그림
  1. ① 양쪽 로드형 단동 실린더이다.
  2. ② 양쪽 로드형 복동 실린더이다.
  3. ③ 한쪽 로드형 단동 실린더이다.
  4. ④ 한쪽 로드형 복동 실린더이다.
정답 확인

정답 ②

29번
다음 그림의 기호가 가지고 있는 기능에 관한 설명으로 옳 지 않은 것은?
공유압기능사 2014년 1회 29번 문제 그림
  1. ① 실린더 내의 압력을 제거할 수 있다.
  2. ② 실린더가 전진 운동할 수 있다.
  3. ③ 실린더가 후진 운동할 수 있다.
  4. ④ 모터가 정지할 수 있다.
정답 확인

정답 ①

30번
부하의 변동이 있어도 비교적 안정된 속도를 얻을 수 있는 회로는?
  1. ① 미터인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드온 회로
  4. ④ 블리드 오프 회로
정답 확인

정답 ②

31번
다음과 같이 전력용 반도체 소자로 구성된 스위칭 회로의 이름은 무엇인가?
  1. ① 증폭기
  2. ② 반파정류
  3. ③ 인버터
  4. ④ 3상 컨버터
정답 확인

정답 ③

32번
두 개의 저항 R1, R2가 병렬로 접속된 회로에 R1에 20[V]의 전압이 걸렸다면, R2에는 몇 [V]의 전압이 걸리게 되는가?
  1. ① 20
  2. ② 20 R1
  3. ③ 20 R2
  4. ④ 20 R1R2
정답 확인

정답 ①

33번
2차 전지(알칼리 전지, 리튬 전지) 전압의 크기를 측정하고 자 할 때 사용되는 계기로 적당한 것은?
  1. ① 메거
  2. ② 직류전압계
  3. ③ 검류계
  4. ④ 교류 브리지
정답 확인

정답 ②

34번
다음 회로는 무엇인가?
공유압기능사 2014년 1회 34번 문제 그림
  1. ① 인터록회로
  2. ② 정역회로
  3. ③ 지연동작회로
  4. ④ 일정시간 동작회로
정답 확인

정답 ③

35번
직류기(DC Machine)중 기계에너지를 전기에너지로 변환 시 키는 기기는?
  1. ① 변압기
  2. ② 직류전동기
  3. ③ 유도전동기
  4. ④ 직류발전기
정답 확인

정답 ④

36번
N극과 S극 사이의 자기장 내에 있는 도체를 상하로 움직이 면 도체에 기전력이 유도되는 현상은?
  1. ① 자화유도현상
  2. ② 자기유도현상
  3. ③ 전자유도현상
  4. ④ 주파수유도현상
정답 확인

정답 ③

37번
그림과 같이 교류전류에 대한 저항(R)만의 회로에서 전압과 전류의 위상 관계는?
  1. ① 전압과 전류의 위상이 같다.
  2. ② 전압은 전류보다 위상이 90° 앞선다.
  3. ③ 전류는 전압보다 위상이 90° 앞선다.
  4. ④ 전압은 전류보다 위상이 180° 앞선다.
정답 확인

정답 ①

38번
저항 3[Ω]과 유도 리액턴스 4[Ω]이 직렬로 접속된 회로에 교류전압 100[V]를 가할 때에 흐르는 전류는 몇 [A]인가?
  1. ① 14.3
  2. ② 20
  3. ③ 24.3
  4. ④ 30
정답 확인

정답 ②

39번
일정시간 동안 전기에너지가 한 일의 양을 무엇이라고 하는 가?
  1. ① 전류
  2. ② 전압
  3. ③ 전기량
  4. ④ 전력량
정답 확인

정답 ④

40번
정격이 5[A], 220[V]인 전기제품을 10시간 동안 사용하였 을 때 전력량은 몇 [kWh]인가?
  1. ① 1
  2. ② 11
  3. ③ 21
  4. ④ 31
정답 확인

정답 ②

41번
회로시험기를 사용하여 저항 측정 시 전환스위치를 R×100 에 놓았을 때 계기의 바늘이 30[Ω]을 가리켰다면 저항값 은?
  1. ① 30[Ω]
  2. ② 100[Ω]
  3. ③ 300[Ω]
  4. ④ 3,000[Ω]
정답 확인

정답 ④

42번
5a 2b의 접점을 지닌 전자개폐기와 계전기를 사용하여 기 동스위치 1개로 3상 유도전동기의 운전과 정지가 가능한 제 어회로를 만들고자 한다. 이때 5a 2b에서 보조 a접점의 개 수는?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ①

43번
유효전력(ⓐ). 무효전력(ⓑ), 피상전력(ⓒ)의 단위를 바르게 나열한 것은?
  1. ① ⓐ [Var], ⓑ [W], ⓒ [VA]
  2. ② ⓐ [W], ⓑ [VA], ⓒ [Var]
  3. ③ ⓐ [W], ⓑ [Var], ⓒ [VA]
  4. ④ ⓐ [Var], ⓑ [Var], ⓒ [W]
정답 확인

정답 ③

44번
전동기의 기동버튼을 누를 때 전원 퓨즈가 단선되는 원인이 아닌 것은?
  1. ① 코일의 단락
  2. ② 접촉자의 접지
  3. ③ 접촉자의 단락
  4. ④ 철심면의 오손
정답 확인

정답 ④

45번
한 달간 사용한 전력량을 계산하였더니 100[kWh]를 사용하 였는데, 이를 줄[J] 단위로 환산하면 얼마인가?
  1. ① 0.24
  2. ② 746
  3. ③ 105
  4. ④ 3.6×108
정답 확인

정답 ④

46번
도면 부품란에 “SM 45C”로 기입되어 있을 때 어떤 재료를 의미하는가?
  1. ① 탄소 주강품
  2. ② 용접용 스테인리스 강재
  3. ③ 회주철품
  4. ④ 기계 구조용 탄소 강재
정답 확인

정답 ④

47번

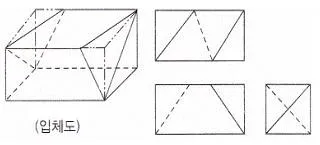

보기에서와 같이 입체도를 제3각법으로 그린 투상도에 관한 설명으로 옳은 것은?
공유압기능사 2014년 1회 47번 문제 그림
  1. ① 평면도만 틀림
  2. ② 정면도만 틀림
  3. ③ 우측면도만 틀림
  4. ④ 모두 올바름
정답 확인

정답 ①

48번
그림과 같이 경사면부가 있는 경사면의 실제 형상을 나타낼 수 있도록 그린 투상도는?
공유압기능사 2014년 1회 48번 문제 그림
  1. ① 보조 투상도
  2. ② 국부 투상도
  3. ③ 회전 투상도
  4. ④ 부분 투상도
정답 확인

정답 ①

49번
원호의 반지름이 커서 그 중심위치를 나타낼 필요가 있을 경우, 지면 등의 제약이 있을 때는 그 반지름의 치수선을 구부려서 표시할 수 있다. 이때 치수선의 표시방법으로 맞 는 것은?
  1. ① 중심점의 위치는 원호의 실제 중심위치에 있어야 한다.
  2. ② 중심점에서 연결된 치수선의 방향은 정확히 화살표로 향 한다.
  3. ③ 치수선의 방향은 중심에 관계없이 보기 좋게 긋는다.
  4. ④ 치수선에 화살표가 붙은 부분은 정확한 중심위치를 향하 도록 한다.
정답 확인

정답 ④

50번
다음 그림에서 “가”와 “나”의 용도에 의한 명칭과 선의 종 류(굵기)가 바르게 연결된 것은?
  1. ① 가. 해칭선 - 가는 실선, 나. 가상선 - 가는 실선
  2. ② 가. 해칭선 - 굵은 실선, 나. 파단선 - 굵은 실선
  3. ③ 가. 해칭선 - 가는 실선, 나. 파단선 - 굵은 실선
  4. ④ 가. 해칭선 - 가는 실선, 나. 파단선 - 가는 실선
정답 확인

정답 ④

51번
다음 투상법의 기호는 제 몇 각법을 나타내는 기호인가?
공유압기능사 2014년 1회 51번 문제 그림
  1. ① 제1각법
  2. ② 제2각법
  3. ③ 제3각법
  4. ④ 제4각법
정답 확인

정답 ①

52번
강판을 말아서 그림과 같은 원통을 만들고자 한다. 다음 중 가장 적합한 강판의 크기(가로×세로)는?
공유압기능사 2014년 1회 52번 문제 그림
  1. ① 966×900
  2. ② 1,932×900
  3. ③ 2,515×900
  4. ④ 3,864×900
정답 확인

정답 ②

53번
코일 스프링의 전체의 평균 지름이 30[mm], 소선의 지름이 3[mm]라면 스프링 지수는?
  1. ① 0.1
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

54번
양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조 이는 데 사용하는 기계요소는?
  1. ① 나비 너트
  2. ② 캡 너트
  3. ③ 아이 너트
  4. ④ 턴 버클
정답 확인

정답 ④

55번
한 변의 길이가 2[cm]인 정사각형 단면의 주철제 각 봉에 4,000[N]의 중량을 가진 물체를 올려놓았을 때 생기는 압 축응력[N/mm2]은?
  1. ① 10[N/mm2]
  2. ② 20[N/mm2]
  3. ③ 30[N/mm2]
  4. ④ 40[N/mm2]
정답 확인

정답 ①

56번
기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤 적으로 나타내는 것은?
  1. ① 쌍곡선
  2. ② 포물선
  3. ③ 인벌류트 곡선
  4. ④ 사이클로이드 곡선
정답 확인

정답 ④

57번
축을 설계할 때 고려사항으로 가장 적합하지 않은 것은?
  1. ① 변형
  2. ② 축간 거리
  3. ③ 강도
  4. ④ 진동
정답 확인

정답 ②

58번
국제단위계 SI단위를 옳게 표현한 것은?
  1. ① 가속도 : [km/h]
  2. ② 체적 : [kL]
  3. ③ 힘 : [N/m2]
  4. ④ 응력 : [Pa]
정답 확인

정답 ③

59번
다음은 무엇에 대한 설명인가?
공유압기능사 2014년 1회 59번 문제 그림
  1. ① 셀러 커플링
  2. ② 유니버설 커플링
  3. ③ 올덤 커플링
  4. ④ 마찰 클러치
정답 확인

정답 ③

60번
다음 중 다른 벨트에 비하여 탄성과 마찰계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있 는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?
  1. ① 가죽 벨트
  2. ② 고무 벨트
  3. ③ 섬유 벨트
  4. ④ 강철 벨트 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
