공유압기능사 2005년 1회 기출문제

2005-10-02 시행 · 51문항

이 회차 문제 풀기 →
1번
유압에 비하여 압축공기의 장점이 아닌 것은?
  1. ① 안전성
  2. ② 압축성
  3. ③ 저장성
  4. ④ 신속성(동작속도)
정답 확인

정답 ②

2번
유압장치에서 릴리프밸브의 역할은?
  1. ① 유체에 압력을 증가시키는 압력제어밸브이다.
  2. ② 유체의 유로의 방향을 변환시키는 방향전환밸브이다.
  3. ③ 유체의 압력을 일정하게 유지시키는 압력제어밸브이다.
  4. ④ 유압장치에서 유체의 압력을 감소시키는 감압밸브이다.
정답 확인

정답 ③

3번
베인펌프에서 유압을 발생시키는 주요부분이 아닌 것은?
  1. ① 캠링
  2. ② 베인
  3. ③ 로우터
  4. ④ 인어링
정답 확인

정답 ④

4번
다음은 공압실린더의 응용회로이다. 푸시버튼 스위치를 눌렀 다 놓으면 실린더는 어떻게 작동되는가?
공유압기능사 2005년 1회 4번 문제 그림
  1. ① 스위치 PB1를 누르면 실린더가 작동되지 않는다.
  2. ② 스위치 PB1를 누르면 실린더가 전진하고 놓으면 후진한 다.
  3. ③ 스위치 PB2를 눌렀다 놓으면 실린더가 전지상태를 유지 한다.
  4. ④ 스위치 PB2를 눌렀다 놓으면 실린더가 후진상태를 유지 한다.
정답 확인

정답 ④

5번
회전속도가 높고 전체 효율이 가장 좋은 펌프는 어느 것인 가?
  1. ① 축방향 피스톤식
  2. ② 베인펌프식
  3. ③ 내접기어식
  4. ④ 외접기어식
정답 확인

정답 ①

6번
밸브의 변환 및 피스톤의 완성력에 의해 과도적으로 상승한 압력의 최대값을 무엇이라고 하는가?
  1. ① 크래킹 압력
  2. ② 서지 압력
  3. ③ 리시이트 압력
  4. ④ 배압
정답 확인

정답 ②

7번
다음 중 유압회로에서 주요밸브가 아닌 것은?
  1. ① 압력제어밸브
  2. ② 회로제어밸브
  3. ③ 유량제어밸브
  4. ④ 방향제어밸브
정답 확인

정답 ②

8번
공압용 방향전환 밸브의 구멍(port)에서 ‘EXH'가 나타내는 것 은?
  1. ① 밸브로 진입
  2. ② 실린더로 진입
  3. ③ 대기로 방출
  4. ④ 탱크로 귀환
정답 확인

정답 ③

9번
체적효율이 가장 좋은 펌프는?
  1. ① 기어펌프
  2. ② 베인펌프
  3. ③ 피스톤펌프
  4. ④ 로우터리 펌프
정답 확인

정답 ③

10번
유압작동유의 성질 중에서 가장 중요한 것은 무엇인가?
  1. ① 점도
  2. ② 효율
  3. ③ 온도
  4. ④ 산화안정성
정답 확인

정답 ①

11번
아래와 같이 1개의 입력포트와 1개의 출력포트를 가지고 입 력포트에 입력이 되지 않은 경우에만 출력포트에 출력이 나 타나는 회로는?
공유압기능사 2005년 1회 11번 문제 그림
  1. ① NOR회로
  2. ② AND회로
  3. ③ NOT회로
  4. ④ OR회로
정답 확인

정답 ③

12번
다음 그림에서 맞는 명칭은?
공유압기능사 2005년 1회 12번 문제 그림
  1. ① 감속회로
  2. ② 차동회로
  3. ③ 로킹회로
  4. ④ 정토오크 구동회로
정답 확인

정답 ③

13번
아래의 공기압회로 도명기호의 명칭은?
공유압기능사 2005년 1회 13번 문제 그림
  1. ① 정용량형 공기압 모터
  2. ② 정용량형 공기압축기
  3. ③ 가변용량형 공기압모터
  4. ④ 가변용량형 공기압축기
정답 확인

정답 ④

14번
유압장치에 사용되는 관(pipe)이음 종류에 속하지 않는 것 은?
  1. ① 나사이음(screw joint)
  2. ② 플랜지형이음(flange joint)
  3. ③ 플래어형이음(flare joint)
  4. ④ 가스켓이음(gasket joint)
정답 확인

정답 ④

16번
공압발생 장치의 구성상 필요 없는 장치는?
  1. ① 방향제어 밸브
  2. ② 에어쿨러
  3. ③ 공기압축기
  4. ④ 에어드라이어
정답 확인

정답 ①

17번

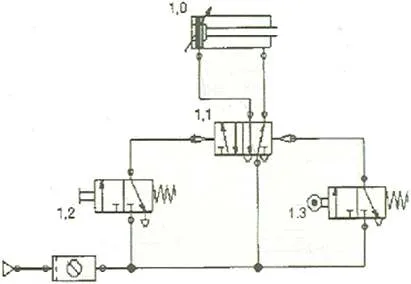

다음의 공압회로도는 공압 복동실린더의 자동복귀회로이다. 1, 2 스위치가 계속 작동되어 있을 경우, 복동실린더의 작 동 상태를 올바르게 설명하고 있는 것은?
공유압기능사 2005년 1회 17번 문제 그림
  1. ① 전진 위치에 있는 1.3 공압 리밋 스위치가 작동되면 복 동 실린더는 후진하여 정지한다.
  2. ② 전진 위치에 있는 1.3 공압 리밋 스위치가 작동되면 복 동 실린더는 후진 한 후 동일한 작동을 반복한다.
  3. ③ 전진 위치에 있는 1.3 공압 리밋 스위치가 작동된 후 복 동 실린더는 정지한다.
  4. ④ 전진 위치에 있는 1.3 공압 리밋 스위치가 작동된 후 일 정 시간 경과 후 후진한다.
정답 확인

정답 ③

18번
그림의 기호가 나타내는 것은?
공유압기능사 2005년 1회 18번 문제 그림
  1. ① 압력계
  2. ② 차압계
  3. ③ 유압계
  4. ④ 유량계
정답 확인

정답 ④

19번
점성이 지나치게 크면 어떤 현상이 생기는가?
  1. ① 마찰열에 의한 열이 많이 발생한다.
  2. ② 부품사이에서 윤활작용을 못한다.
  3. ③ 부품의 마모가 빠르다.
  4. ④ 각 부품 사이에서 누설손실이 크다.
정답 확인

정답 ①

20번
다음은 공유압장치에 사용되는 부품의 기호이다. 해당되는 명칭은?
공유압기능사 2005년 1회 20번 문제 그림
  1. ① 유압펌프
  2. ② 유압모터
  3. ③ 공압펌프
  4. ④ 공압모터
정답 확인

정답 ①

21번
'액체에 전해지는 압력은 모든 방향에 동일하며 그 압력은 용기의 각 면에 직각으로 작용한다'는 것은?
  1. ① 보일의 법칙
  2. ② 파스칼의 원리
  3. ③ 주울의 법칙
  4. ④ 베르누이의 정리
정답 확인

정답 ②

24번
그림의 기호가 나타내는 것은?
공유압기능사 2005년 1회 24번 문제 그림
  1. ① 진공펌프
  2. ② 유압펌프
  3. ③ 공기압펌프
  4. ④ 공기압모터
정답 확인

정답 ④

25번
피스톤의 직경과 로드의 직경이 같은 것으로 출력축인 로드 의 강도를 필요로 하는 경우에 자주 이용되는 것은?
  1. ① 단동실린더
  2. ② 램형실린더
  3. ③ 다이어프램 실린더
  4. ④ 양로드 복동 실린더
정답 확인

정답 ②

26번
유압유의 성질이 아닌 것은?
  1. ① 비열이 클 것
  2. ② 10%희석되어도 유압유와 적합성이 있을 것
  3. ③ 비점이 높을 것
  4. ④ 비중이 클 것
정답 확인

정답 ④

27번
다음의 진리표에 따른 논리 신호로 맞는 것은? (입력신호 : a 와 b , 출력신호 : c )
공유압기능사 2005년 1회 27번 문제 그림
  1. ① OR회로
  2. ② AND회로
  3. ③ NOR회로
  4. ④ NAND회로
정답 확인

정답 ③

28번
증압회로를 사용하는 기계는?
  1. ① 프레스와 잭
  2. ② 프레스와 터어빈
  3. ③ 잭과 내연기관
  4. ④ 잭과 외연기관
정답 확인

정답 ①

29번
송출압력이 200[kg/cm2]이며, 100[ℓ/min]의 송출량을 갖는 레이디얼 플렌저 펌프의 소요동력은 얼마인가? (단. 펌프효 율은 90%이다.)
  1. ① 39.48 PS
  2. ② 49.38 PS
  3. ③ 59.48 PS
  4. ④ 69.38 PS
정답 확인

정답 ②

30번
공압 소음기의 고비조건이 아닌 것은?
  1. ① 배기음과 배기저항이 클 것
  2. ② 충격이나 진동에 변형이 생기지 않을 것
  3. ③ 장기간의 사용에 배기저항 변화가 작을 것
  4. ④ 밸브에 장착하기 쉬운 콤팩트한 형상일 것
정답 확인

정답 ①

31번
220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때 의 소비전력량은?
  1. ① 8.8[kWh]
  2. ② 0.16[kWh]
  3. ③ 1.6[kWh]
  4. ④ 16[kWh]
정답 확인

정답 ③

32번
그림과 같이 자석을 코일과 가까이 또는 멀리하면 검류계의 지침이 순간적으로 움직이는 것을 알수 있다. 이와같이 코 일을 관통하는 자속을 변화시킬때 기전력이 발생하는 현상 을 무엇이라 하는가?
공유압기능사 2005년 1회 32번 문제 그림
  1. ① 드리프트
  2. ② 상호유도
  3. ③ 전자유도
  4. ④ 정전유도
정답 확인

정답 ③

33번
논리 기호에서 입력이 있으면 출력이 없고. 입력이 없으면 출력이 있는 게이트는?
  1. ① OR
  2. ② AND
  3. ③ NOR
  4. ④ NOT
정답 확인

정답 ④

34번
다음 중 단자가 3개가 아닌 것은?
  1. ① 사이리스터
  2. ② 트라이맥
  3. ③ 다이오드
  4. ④ MOSFET
정답 확인

정답 ③

35번
전류가 하는 일이 아닌 것은?
  1. ① 발열 작용
  2. ② 자기 작용
  3. ③ 화학 작용
  4. ④ 증폭 작용
정답 확인

정답 ④

36번
다음 중 3상 유도 전동기는?
  1. ① 권선형
  2. ② 콘덴서 기동형
  3. ③ 분상 기동형
  4. ④ 세이딩 코일형
정답 확인

정답 ①

37번
주파수 60[kHz], 인덕턴스 20[μH]인 회로에 교류전류 I=㏐ sinωt[A]를 인가했을 때 유도 리액턴스 XL[Ω]은?
  1. ① 1.2π
  2. ② 2.4π
  3. ③ 1.2x103π
  4. ④ 36π
정답 확인

정답 ②

38번
다음 불대수 를 간소화 하면?
공유압기능사 2005년 1회 38번 문제 그림
  1. ① C
  2. ② AB
  3. ③ AC
  4. ④ B
정답 확인

정답 ①

39번
전류계와 전압계를 회로에 동시에 연결할 때 접속방법이 맞 는 것은?
  1. ① 전류계-병렬, 전압계-직렬
  2. ② 전류계-병렬, 전압계-병렬
  3. ③ 전류계-직렬, 전압계-직렬
  4. ④ 전류계-직렬, 전압계-병렬
정답 확인

정답 ④

41번
농형 유도전동기의 기동법으로 맞지 않는 것은?
  1. ① 2차 저항법
  2. ② 전전압 기동법
  3. ③ Y-△ 기동법
  4. ④ 기동 보상기법
정답 확인

정답 ①

42번
유접점 시퀀스제어 회로의 특징으로 맞지 않는 것은?
  1. ① 수명은 반영구적이다.
  2. ② 진동, 충격에 약하다.
  3. ③ 전기적 소음이 크다.
  4. ④ 주회로와 동일한 전원을 사용한다.
정답 확인

정답 ①

43번
공기 중에서 자기장의 크기가 10[A/m]인 점에 8[㏝]의 자 극을 둘 때, 이 자극이 작용하는 자기력은 몇 [N]인가?
  1. ① 80[N]
  2. ② 8[N]
  3. ③ 1.25[N]
  4. ④ 0.8[N]
정답 확인

정답 ①

44번
다음 직류의 대 전류 측정에 알맞은 것은?
  1. ① 회로 시험기
  2. ② 반조 검류계
  3. ③ 전자식 검류계
  4. ④ 직류 변류기
정답 확인

정답 ④

45번
가장 최근 기기의 소형화, 고기능화, 저렴화, 고속화 및 프 로그램 수정의 용이함을 실현한 시퀀스제어는?
  1. ① 릴레이 시퀀스
  2. ② PLC 시퀀스
  3. ③ 로직 시퀀스
  4. ④ 닫힌 루프 제어
정답 확인

정답 ②

46번
대칭형 물체의 1/4을 잘라내고 도면의 반쪽을 단면으로 나 타낸 것은?
  1. ① 온(전)단면도
  2. ② 한쪽(반) 단면도
  3. ③ 부분 단면도
  4. ④ 계단 단면도
정답 확인

정답 ②

47번
도면에서 척도란에 NS로 표시된 것은 무엇을 뜻하는가?
  1. ① 축척
  2. ② 나사를 표시
  3. ③ 배척
  4. ④ 비례척이 아닌 것을 표시
정답 확인

정답 ④

48번
다음 나사 기호 중 KS 관용 평행 나사 기호는?
  1. ① PT
  2. ② PF
  3. ③ PS
  4. ④ SM
정답 확인

정답 ②

50번
보기 용접기호의 설명으로 올바른 것은?
공유압기능사 2005년 1회 50번 문제 그림
  1. ① 심용접으로 슬롯부의 폭이 6mm
  2. ② 점용접으로 용접수가 3개
  3. ③ 심용접으로 용접수가 6개
  4. ④ 점용접으로 용접길이 50mm
정답 확인

정답 ②

53번
다음 중 전동용 기계요소가 아닌 것은?
  1. ① 벨트
  2. ② 로프
  3. ③ 코터
  4. ④ 링크
정답 확인

정답 ③

54번
재료에 하중이 가해져 어느 한도 이상이 되었을 때 재료에 영구 변형이 생기는 현상은?
  1. ① 탄성
  2. ② 인성
  3. ③ 소성
  4. ④ 연성
정답 확인

정답 ③

55번
온도의 변화에 따라 재료 내부에 생기는 응력은?
  1. ① 경사응력
  2. ② 크리프응력
  3. ③ 압축응력
  4. ④ 열응력
정답 확인

정답 ④

58번
미터나사에 관한 설명으로 잘못된 것은?
  1. ① 기호는 M으로 표시한다.
  2. ② 나사산의 각도는 60°이다.
  3. ③ 호칭은 바깥지름을 인치(inch)로 표시한다.
  4. ④ 피치는 산과 산사이를 밀리미터(mm)로 표시한다.
정답 확인

정답 ③

59번
회전운동을 직선운동으로 바꿀 때 사용되는 기어는?
  1. ① 스퍼기어
  2. ② 랙 와 피니언
  3. ③ 내접기어
  4. ④ 헬리컬기어
정답 확인

정답 ②

60번
베어링에서 오일 시일의 용도를 바르게 설명한 것은?
  1. ① 오일 등이 새는 것을 방지하고 물 또는 먼지 등이 들어 가지 않도록 하기 위함
  2. ② 축 방향에 작용하는 힘을 방지하기 위함
  3. ③ 베어링이 빠져 나오는 것을 방지하기 위함
  4. ④ 열의 발산을 좋게 하기 위함 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
