공유압기능사 2015년 2회 기출문제

2015-07-19 시행 · 56문항

이 회차 문제 풀기 →
1번

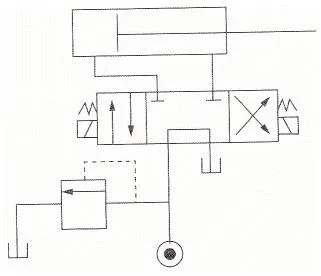

그림과 같은 유압회로의 명칭은?
공유압기능사 2015년 2회 1번 문제 그림
  1. ① 감속 회로
  2. ② 차동 회로
  3. ③ 로킹 회로
  4. ④ 정토크 구동 회로
정답 확인

정답 ③

2번
다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브 는?
  1. ① AND 밸브
  2. ② 3/2-Way 밸브
  3. ③ 압력 시퀀스 밸브
  4. ④ 일방향 유량제어 밸브
정답 확인

정답 ④

3번
공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?
  1. ① 열원의 가까이에서 사용하지 않는다.
  2. ② 공유압 변환기는 수평 방향으로 설치한다.
  3. ③ 에어 하이드로 실린더보다 높은 위치에 설치한다.
  4. ④ 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉 을 철저히 한다.
정답 확인

정답 ②

4번
공압 실린더를 순차적으로 작동시키기 위해서 사용되는 밸 브의 명칭은 무엇인가?
  1. ① 시퀀스 밸브
  2. ② 무부하 밸브
  3. ③ 압력 스위치
  4. ④ 교밸브
정답 확인

정답 ①

5번
자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 사용되는 스위치는?
  1. ① 압력 스위치
  2. ② 전기 리드 스위치
  3. ③ 광전 스위치
  4. ④ 전기 리밋 스위치
정답 확인

정답 ②

6번
공압 밸브에 부착되어 있는 소음기의 역할에 관한 설명으로 옳은 것은?
  1. ① 배기속도를 빠르게 한다.
  2. ② 공압 작동부의 출력이 커진다.
  3. ③ 공압 기기의 에너지 효율이 좋아진다.
  4. ④ 압축공기 흐름에 저항이 부여되고 배압이 생긴다.
정답 확인

정답 ④

8번
공기 청정화 장치로 이용되는 공기 필터에 관한 설명으로 적합하지 않은 것은?
  1. ① 압축공기에 포함된 이물질을 제거하여 문제가 발생하지 않도록 사용한다.
  2. ② 압축공기는 필터를 통과하면서 응축된 물과 오물을 제거 하는 역할을 한다.
  3. ③ 투명의 수지로 되어 있는 필터통은 가정용 중성세제로 세척하여 사용하여야 한다.
  4. ④ 필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있 어야 추가적인 이물질 공급이 차단되어 효율적이다.
정답 확인

정답 ④

9번
유압 탱크의 구비 조건이 아닌 것은?
  1. ① 필요한 기름의 양을 저장할 수 있을 것
  2. ② 복귀관 측과 흡입관 측 사이에 격판을 설치할 것
  3. ③ 펌프의 출구 측에 스트레이너가 설치되어 있을 것
  4. ④ 적당한 크기의 주유구와 배유구가 설치되어 있을 것
정답 확인

정답 ③

10번
공압 실린더나 공압 탱크의 공기를 급속히 방출할 필요가 있을 때 또는 공압 실린더 속도를 증가시킬 필요가 있을때 사용되는 밸브로 가장 적당한 것은?
  1. ① 2압 밸브
  2. ② 셔틀 밸브
  3. ③ 체크 밸브
  4. ④ 급속 배기 밸브
정답 확인

정답 ④

12번
루브리케이터(Lubricator)에 사용되는 적정한 윤활유는?
  1. ① 기계유 1종(ISO VG 32)
  2. ② 터빈유 1종, 2종(ISO VG 32)
  3. ③ 그리스유 3종, 4종(ISO VG 32)
  4. ④ 스핀들유 3종, 4종(ISO VG 32)
정답 확인

정답 ②

13번
유압펌프의 성능을 표현하는 것으로 단위시간당 에너지를 의미하는 것은?
  1. ① 동력
  2. ② 전력
  3. ③ 항력
  4. ④ 추력
정답 확인

정답 ①

14번
회로설계 시 주의하여야 할 부하 중 과주성 부하에 관한 설명으로 옳지 않은 것은?
  1. ① 음의 부하이다.
  2. ② 저항성 부하이다.
  3. ③ 운동량을 증가시킨다.
  4. ④ 액추에이터의 운동방향과 동일하게 작용한다.
정답 확인

정답 ②

15번
전기제어의 동작 상태에 관한 설명으로 옳지 않은 것은?
  1. ① 기기의 미소 시간 동작을 위해 조작 동작되는 것을 조 깅이라 한다.
  2. ② 계전기 코일에 전류를 흘려 자화 성질을 얻게 하는 것 을 여자라 한다.
  3. ③ 계전기 코일에 전류를 차단하여 자화 성질을 잃게 하는 것을 소자라 한다.
  4. ④ 계전기가 소자된 후에도 동작기능이 유효하게 하는 것 을 인터록이라 한다.
정답 확인

정답 ④

16번
액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속 도를 제어하는 그림과 같은 회로는 무슨 방식인가?
공유압기능사 2015년 2회 16번 문제 그림
  1. ① 미터 인
  2. ② 미터 아웃
  3. ③ 블리드 온
  4. ④ 블리드 오프
정답 확인

정답 ①

17번
다음 중 공압 모터의 장점인 것은?
  1. ① 배기음이 작다.
  2. ② 에너지 변환 효율이 높다.
  3. ③ 폭발의 위험성이 거의 없다.
  4. ④ 공기의 압축성에 의해 제어성이 우수하다.
정답 확인

정답 ③

18번
유압펌프의 동력을 산출하는 방법으로 옳은 것은?
  1. ① 힘×거리
  2. ② 압력×유량
  3. ③ 질량×가속도
  4. ④ 압력×수압면적
정답 확인

정답 ②

19번
유압실린더가 중력으로 인하여 제어속도 이상 낙하하는 것 을 방지하는 밸브는?
  1. ① 감압 밸브
  2. ② 시퀀스 밸브
  3. ③ 무부하 밸브
  4. ④ 카운터밸런스 밸브
정답 확인

정답 ④

20번
실린더 로드의 지름을 크게 하여 부하에 대한 위험을 줄인 실린더는?
  1. ① 램형 실린더
  2. ② 탠덤 실린더
  3. ③ 다위치 실린더
  4. ④ 텔레스코프 실린더
정답 확인

정답 ①

21번
일의 3요소에 해당되지 않는 것은?
  1. ① 크기
  2. ② 속도
  3. ③ 형상
  4. ④ 방향
정답 확인

정답 ③

22번
유압 제어 밸브 중 회로압이 설정압을 넘으면 막이 유체 압에 의해 파열되어 압유를 탱크로 귀환시키고 동시에 압 력상승을 막아 기기를 보호하는 역할을 하는 기기는?
  1. ① 유체 퓨즈
  2. ② 압력 스위치
  3. ③ 감압 밸브
  4. ④ 릴리프 밸브
정답 확인

정답 ①

23번
그림과 같은 회로도를 무엇이라고 하는가?
공유압기능사 2015년 2회 23번 문제 그림
  1. ① 인터록 회로
  2. ② 플립플롭 회로
  3. ③ ON 우선 자기유지 회로
  4. ④ OFF 우선 자기유지 회로
정답 확인

정답 ③

24번
압력의 크기에 의해 제어되거나 압력에 큰 영향을 미치는 것은?
  1. ① 솔레노이드 밸브
  2. ② 방향 제어 밸브
  3. ③ 압력 제어 밸브
  4. ④ 유량 제어 밸브
정답 확인

정답 ③

25번
피스톤 로드의 중심선에 대하여 직각을 이루는 실린더의 양측으로 뻗은 1쌍의 원통 모양의 피벗으로 지지된 공압 실린더의 지지형식을 무엇이라 하는가?
  1. ① 풋형
  2. ② 클래비스형
  3. ③ 용접형
  4. ④ 트러니언형
정답 확인

정답 ④

26번
다음과 같은 회로의 명칭은?
공유압기능사 2015년 2회 26번 문제 그림
  1. ① 로크 회로
  2. ② 무부하 회로
  3. ③ 동조 회로
  4. ④ 카운터밸런스 회로
정답 확인

정답 ②

27번
다음 중 공기압 발생장치에 해당되지 않는 장치는?
  1. ① 송풍기
  2. ② 진공펌프
  3. ③ 압축기
  4. ④ 공압모터
정답 확인

정답 ④

28번
유압 실린더나 유압 모터의 작동 방향을 바꾸는 데 사용되 는 것으로 회로 내의 유체 흐름의 통로를 조정하는 것은?
  1. ① 체크 밸브
  2. ② 유량 제어 밸브
  3. ③ 압력 제어 밸브
  4. ④ 방향 제어 밸브
정답 확인

정답 ④

29번
공압 장치의 특징으로 옳지 않은 것은?
  1. ① 사용 에너지를 쉽게 구할 수 있다.
  2. ② 압축성 에너지이므로 위치 제어성이 좋다.
  3. ③ 힘의 증폭이 용이하고 속도조절이 간단하다.
  4. ④ 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
정답 확인

정답 ②

30번
공압 시스템의 사이징 설계조건으로 볼 수 없는 것은?
  1. ① 반복 횟수
  2. ② 부하의 형상
  3. ③ 부하의 중량
  4. ④ 실린더의 행정거리
정답 확인

정답 ②

31번
백열전구를 스위치로 점등과 소등을 하는 것은 무슨 제어 라고 하는가?
  1. ① 자동제어
  2. ② 정성적 제어
  3. ③ 되먹임 제어
  4. ④ 정량적 제어
정답 확인

정답 ②

32번
전류를 측정하는 기본 단위의 표현이 틀린 것은?
  1. ① 나노암페어 : [pA]
  2. ② 밀리암페어 : [mA]
  3. ③ 킬로암페어 : [kA]
  4. ④ 마이크로암페어 : [µA]
정답 확인

정답 ①

33번
직류 분권전동기의 속도제어방법이 아닌 것은?
  1. ① 계자 제어
  2. ② 저항 제어
  3. ③ 전압 제어
  4. ④ 주파수 제어
정답 확인

정답 ④

34번
정전용량(C)만의 교류 회로에서 용량 리액턴스에 관한 설 명으로 옳은 것은?
  1. ① 기호는 XG, 단위는 [H]를 사용한다.
  2. ② 정전용량(C)에 각속도 ω를 곱한 값이다.
  3. ③ 정전용량(C)에 각속도 ω로 나눈 값이다.
  4. ④ 정전용량(C)에 각속도 ω를 곱한 값의 역수이다.
정답 확인

정답 ④

35번
다음 회로는 어떠한 회로를 나타낸 것인가?
공유압기능사 2015년 2회 35번 문제 그림
  1. ① On 회로
  2. ② Off 회로
  3. ③ C 접점회로
  4. ④ 인터록 회로
정답 확인

정답 ①

36번
직류 전동기가 기동하지 않을 때, 고장의 원인으로 보기에 가장 거리가 먼 것은?
  1. ① 과부하
  2. ② 제어기의 양호
  3. ③ 퓨즈의 용단
  4. ④ 계자권선의 단선
정답 확인

정답 ②

37번
기계설비조정을 위하여 순간적으로 전동기를 시동ㆍ정지시 킬 때 이용하는 회로는?
  1. ① 정역운전
  2. ② 리액터 가동
  3. ③ 현장ㆍ원격제어
  4. ④ 촌동운전(미동, Jog)
정답 확인

정답 ④

38번
교류 고전압 측정에 주로 사용되는 것은?
  1. ① 진동 검류계
  2. ② 계기용 변압기(PT)
  3. ③ 켈빈 더블 브리지
  4. ④ 계기용 변류기(CT)
정답 확인

정답 ②

39번
평형 3상 Y 결선의 상전압(VP)와 선간전압(VI)과의 관계는?
공유압기능사 2015년 2회 39번 문제 그림
  1. ① VP=VI
  2. ② VP=√3VI
  3. ③ VP=3VI
정답 확인

정답 ①

40번
전선에 흐르는 전류에 의한 자기장의 방향을 결정하는 것 은 무슨 법칙인가?
  1. ① 렌츠의 법칙
  2. ② 플레밍의 왼손 법칙
  3. ③ 플레밍의 오른손 법칙
  4. ④ 앙페르의 오른나사 법칙
정답 확인

정답 ④

41번
어떤 전기 회로에 2초 동안 10[C]의 전하가 이동하였다면 전류는 몇 [A]인가?
  1. ① 0.2
  2. ② 2.5
  3. ③ 5
  4. ④ 20
정답 확인

정답 ③

42번
그림과 같은 기호의 스위치 명칭은?
공유압기능사 2015년 2회 42번 문제 그림
  1. ① 광전 스위치
  2. ② 터치 스위치
  3. ③ 리밋 스위치
  4. ④ 레벨 스위치
정답 확인

정답 ③

44번
교류회로에서 위상을 고려하지 않고 단순히 전압과 전류의 실효값을 곱한 값을 무엇이라고 하는가?
  1. ① 임피던스
  2. ② 피상 전력
  3. ③ 무효 전력
  4. ④ 유효 전력
정답 확인

정답 ②

45번
다음 중 직류기의 구성 요소가 아닌 것은?
  1. ① 계자
  2. ② 정류자
  3. ③ 콘덴서
  4. ④ 전기자
정답 확인

정답 ③

46번
관용 테이퍼 나사 중 테이퍼 수나사를 나타내는 표시 기호 로 옳은 것은?
  1. ① G
  2. ② R
  3. ③ Rc
  4. ④ Rp
정답 확인

정답 ②

47번
도면에 표제란과 부품란이 있을 때, 부품란에 기입할 사항 으로 가장 거리가 먼 것은?
  1. ① 제도 일자
  2. ② 부품명
  3. ③ 재질
  4. ④ 부품번호
정답 확인

정답 ①

48번
그림과 같은 용접기호에서 “40”의 의미를 바르게 설명한 것은?
공유압기능사 2015년 2회 48번 문제 그림
  1. ① 용접부 길이
  2. ② 용접부 수
  3. ③ 인접한 용접부의 간격
  4. ④ 용입의 바닥까지의 최소거리
정답 확인

정답 ①

49번
도면에서 판의 두께를 표시하는 방법을 정해 놓고 있다. 두께 3[mm]의 표현방법으로 옳은 것은?
  1. ① P3
  2. ② C3
  3. ③ t3
  4. ④ □3
정답 확인

정답 ③

51번
물체의 구멍, 흠 등 특정 부분만의 모양을 도시하는 것으 로 그림과 같이 그려진 투상도의 명칭은?
  1. ① 회전 투상도
  2. ② 보조 투상도
  3. ③ 부분 확대도
  4. ④ 국부 투상도
정답 확인

정답 ④

52번
곡면과 곡면, 또는 곡면과 평면 등과 같이 두 입체가 만나 서 생기는 경계선을 나타내는 용어로 가장 적합한 것은?
  1. ① 전개선
  2. ② 상관선
  3. ③ 현도선
  4. ④ 입체선
정답 확인

정답 ②

53번
다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블 록으로 누르게 한 것은?
  1. ① 밴드 브레이크
  2. ② 원판 브레이크
  3. ③ 블록 브레이크
  4. ④ 원추 브레이크
정답 확인

정답 ③

54번
저널 베어링에서 저널의 지름이 30[mm], 길이가40[mm], 베어링의 하중이 2,400[N]일 때, 베어링의 압력은 몇 [MPa]인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ②

55번
너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?
  1. ① 원형 너트
  2. ② 플랜지 너트
  3. ③ 홈붙이 너트
  4. ④ 슬리브 너트
정답 확인

정답 ③

56번
두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어 로 사용되는 것은?
  1. ① 베벨기어
  2. ② 웜기어
  3. ③ 베벨헬리컬기어
  4. ④ 하이포이드기어
정답 확인

정답 ④

57번
원형나사 또는 둥근나사라고도 하며, 나사산의 각(a)은 30°로 산마루와 골이 둥근 나사는?
  1. ① 톱니나사
  2. ② 너클나사
  3. ③ 볼나사
  4. ④ 세트 스크루
정답 확인

정답 ②

58번
나사에 관한 설명으로 틀린 것은?
  1. ① 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같 다.
  2. ② 미터계 사다리꼴 나사산의 각도는 30° 이다.
  3. ③ 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
  4. ④ 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
정답 확인

정답 ①

59번
42,500[kgfㆍmm]의 굽힘 모멘트가 작용하는 연강축 지름 은 약 몇 [mm]인가? (단, 허용 굽힘 응력은 5[kgf/mm2] 이다.)
  1. ① 21
  2. ② 36
  3. ③ 44
  4. ④ 92
정답 확인

정답 ③

60번
한 변의 길이가 30[mm]인 정사각형 단면의 강재에 4,500[N]의 압축하중이 작용할 때 강재의 내부에 발생하 는 압축응력은 몇 [N/mm2]인가?
  1. ① 2
  2. ② 4
  3. ③ 5
  4. ④ 10 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
