공유압기능사 2010년 1회 기출문제

2010-10-03 시행 · 56문항

이 회차 문제 풀기 →
1번
키의 종류에서 일반적으로 60[mm] 이하의 작은 축에 사용되 고 특히 테이퍼 축에 사용이 용이하다. 키의 가공에 의해 축 의 강도가 약하게 되기는 하나 키 및 키 홈 등의 가공이 쉬 운 것은?
  1. ① 성크키
  2. ② 접선키
  3. ③ 반달키
  4. ④ 원뿔키
정답 확인

정답 ③

2번
스프링 상수 6[N/mm]인 코일 스프링에 24[N]의 하중을 걸 면 처짐은 몇 [mm]인가?
  1. ① 0.25
  2. ② 1.50
  3. ③ 4.00
  4. ④ 4.25
정답 확인

정답 ③

3번
브레이크의 축방향에 압력이 작용하는 브레이크는?
  1. ① 원판 브레이크
  2. ② 복식 블록 브레이크
  3. ③ 밴드 브레이크
  4. ④ 드럼 브레이크
정답 확인

정답 ①

4번
축을 설계할 때 고려되는 사항과 가장 거리가 먼 것은?
  1. ① 축의 강도
  2. ② 응력 집중
  3. ③ 축의 변경
  4. ④ 축의 용도
정답 확인

정답 ④

5번
회전수를 적게하고 빨리 조이고 싶을 때 가장 유리한 나사 는?
  1. ① 1줄 나사
  2. ② 2줄 나사
  3. ③ 3줄 나사
  4. ④ 4줄 나사
정답 확인

정답 ④

6번
벨트의 종류에서 인장강도가 가장 큰 것은?
  1. ① 가죽 벨트
  2. ② 섬유 벨트
  3. ③ 고무 벨트
  4. ④ 강철 벨트
정답 확인

정답 ④

7번
회전축을 지지하고 있는 베어링에서 이 축과 베어링에 의하 여 받쳐지고 있는 축 부분을 무엇이라 하는가?
  1. ① 리테이너
  2. ② 저널
  3. ③ 볼
  4. ④ 롤러
정답 확인

정답 ②

8번
하중을 분류할 때 분류 방법이 나머지 셋과 다른 것은?
  1. ① 인장 하중
  2. ② 굽힘 하중
  3. ③ 충격 하중
  4. ④ 비틀림 하중
정답 확인

정답 ③

9번
동기 회로에서 2개의 실린더가 같은 속도로 움직일 수 있도 록 제어해 주는 밸브는?
  1. ① 체크 밸브
  2. ② 분류 밸브
  3. ③ 바이패스 밸브
  4. ④ 스톱 밸브
정답 확인

정답 ②

10번
다음 중 유압 장치의 구성 요소가 아닌 것은?
  1. ① 기름 탱크
  2. ② 유압 모터
  3. ③ 제어 밸브
  4. ④ 공기 압축기
정답 확인

정답 ④

11번
다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브 는?
  1. ① 일방향 유량제어 밸브
  2. ② 3/2way 밸브
  3. ③ AND 밸브
  4. ④ 압력 시퀀스밸브
정답 확인

정답 ①

12번
작동유의 유온이 적정 온도 이상으로 상승할 때 일어날 수 있는 현상이 아닌 것은?
  1. ① 윤활 상태의 향상
  2. ② 기름의 누설
  3. ③ 마찰 부분의 마모 증대
  4. ④ 펌프 효율 저하에 따른 온도 상승
정답 확인

정답 ①

13번
유관의 안지름을 5[cm], 유속을10[cm/s]로 하면 최대 유 량은 약 몇 [cm3/s]인가?
  1. ① 196
  2. ② 250
  3. ③ 462
  4. ④ 785
정답 확인

정답 ①

14번
공압 센서의 종류가 아닌 것은?
  1. ① 광센서
  2. ② 공기 배리어
  3. ③ 방향 감지기
  4. ④ 배압 감지기
정답 확인

정답 ①

15번
응축수 배출기의 종류가 아닌 것은?
  1. ① 플로트식(Float Type)
  2. ② 파일럿식(Pilot Type)
  3. ③ 미립자 분리식(Mist Separator Type)
  4. ④ 전동기 구동식(Motor Drive Type)
정답 확인

정답 ③

16번
다음 그림과 같은 공압 로직밸브와 진리값에 일치하는 논리 는?
공유압기능사 2010년 1회 16번 문제 그림
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NOR
정답 확인

정답 ②

17번
왕복형 공기 압축기에 대한 회전형 공기 압축기의 특징 설 명으로 올바른 것은?
  1. ① 진동이 크다.
  2. ② 고압에 적합하다.
  3. ③ 소음이 적다.
  4. ④ 공압 탱크를 필요로 한다.
정답 확인

정답 ③

18번
공압 실린더의 속도를 증가시킬 목적으로 사용하는 밸브는?
  1. ① 교축 밸브
  2. ② 속도제어 밸브
  3. ③ 급속배기 밸브
  4. ④ 배기교축 밸브
정답 확인

정답 ③

19번
다음과 같은 회로의 명칭은?
  1. ① 압력 스위치에 의한 무부하 회로
  2. ② 전환밸브에 의한 무부하 회로
  3. ③ 축압기에 의한 무부하 회로
  4. ④ Hi-Lo에 의한 무부하 회로
정답 확인

정답 ④

20번

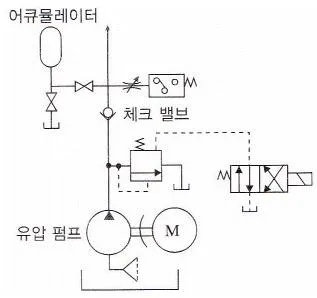

다음과 같은 유압회로의 언로드 형식은 어떤 형태로 분류 되는가?
공유압기능사 2010년 1회 20번 문제 그림
  1. ① 바이패스 형식에 의한 방법
  2. ② 탠덤센서에 의한 방법
  3. ③ 언로드 밸브에 의한 방법
  4. ④ 릴리프 밸브를 이용한 방법
정답 확인

정답 ④

21번
유압 펌프가 갖추어야 할 특징 중 옳은 것은?
  1. ① 토출량의 변화가 클 것
  2. ② 토출량의 맥동이 적을 것
  3. ③ 토출량에 따라 속도가 변할 것
  4. ④ 토출량에 따라 밀도가 클 것
정답 확인

정답 ②

22번
전기적인 입력신호를 얻어 전기회로를 개폐하는 기기로 반 복동작을 할 수 있는 기기는?
  1. ① 압력 스위치
  2. ② 전자 릴레이
  3. ③ 시퀀스 밸브
  4. ④ 자동 밸브
정답 확인

정답 ②

23번
다음 중 복동실린더의 공기 소모량을 계산할 때 고려하여야 할 대상이 아닌 것은?
  1. ① 압축비
  2. ② 분당 행정수
  3. ③ 피스톤 직경
  4. ④ 배관의 직경
정답 확인

정답 ④

24번

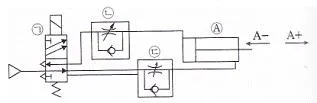

도면에서 ㉠의 밸브가 ON되면 실린더의 피스톤 운동 상태 는 어떻게 되는가?
공유압기능사 2010년 1회 24번 문제 그림
  1. ① A+쪽으로 전진
  2. ② A-쪽으로 복귀
  3. ③ 왕복운동
  4. ④ 정지상태 유지
정답 확인

정답 ①

25번
1차측 공기압력이 변화하여도 2차측 공기압력의 변동을 최 저로 억제하여 안정된 공기압력을 일정하게 유지하기 위한 밸브는?
  1. ① 방향제어 밸브
  2. ② 감압 밸브
  3. ③ OR 밸브
  4. ④ 유량제어 밸브
정답 확인

정답 ②

26번
다음의 기호가 나타내는 것은?
공유압기능사 2010년 1회 26번 문제 그림
  1. ① 3/2way 방향제어 밸브(푸시 버튼형, N.O)
  2. ② 3/2way 방향제어 밸브(롤러 레버형, N.O)
  3. ③ 3/2way 방향제어 밸브(푸시 버튼형, N.C)
  4. ④ 3/2way 방향제어 밸브(롤러 레버형, NC)
정답 확인

정답 ③

27번
베르누이의 정리에서 에너지 보존의 법칙에 따라 유체가 가 지고 있는 에너지가 아닌 것은?
  1. ① 위치 에너지
  2. ② 마찰 에너지
  3. ③ 운동 에너지
  4. ④ 압력 에너지
정답 확인

정답 ②

28번
그림의 한쪽 로드형 실린더에서 부하없이 A, B포트에 같은 압력의 오일을 흘려 넣으면 피스톤의 움직임은?
공유압기능사 2010년 1회 28번 문제 그림
  1. ① A쪽으로 움직인다.
  2. ② B쪽으로 움직인다.
  3. ③ 제자리에서 회전한다.
  4. ④ 제자리에 정지한다.
정답 확인

정답 ②

29번
유압기기에서 포트(Port)수에 대한 설명으로 맞는 것은?
  1. ① 유압 밸브가 가지고 있는 기능의 수
  2. ② 관로와 접촉하는 전환 밸브의 접촉구의 수
  3. ③ R. S. T의 기호로 표시된다.
  4. ④ 밸브배관의 수는 포트수보다 1개 적다.
정답 확인

정답 ②

30번
공기 건조기에 대한 설명 중 옳은 것은?
  1. ① 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
  2. ② 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
  3. ③ 흡착식은 최대 -170[℃]까지이 저노점을 얻을 수 있다.
  4. ④ 전조제 재생 방법을 논 브리드식이라 부른다.
정답 확인

정답 ②

32번
다음 중 유압의 특징으로 맞는 것은?
  1. ① 직선운동에만 사용한다.
  2. ② 유온의 변화와 속도는 무관하다.
  3. ③ 무단변속이 가능하다.
  4. ④ 원격제어가 불가능하다.
정답 확인

정답 ③

33번
유압장치에서 작동유를 통과, 차단시키거나 또는 진행 방향 을 바꾸어주는 밸브는?
  1. ① 유압차단 밸브
  2. ② 유량제어 밸브
  3. ③ 방향전환 밸브
  4. ④ 압력제어 밸브
정답 확인

정답 ③

35번
공압시간 지연 밸브의 구성요소가 아닌 것은?
  1. ① 공기저장 탱크
  2. ② 시퀀스 밸브
  3. ③ 속도제어 밸브
  4. ④ 3포트 2위치 밸브
정답 확인

정답 ②

36번
2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직전에 가해진 압력의 상태를 출력 상태로서 유지하는 회로 는?
  1. ① 부스터 회로
  2. ② 카운터 회로
  3. ③ 레지스터 회로
  4. ④ 플립플롭 회로
정답 확인

정답 ④

37번
공압 모터의 특징으로 맞는 것은?
  1. ① 에너지 변환 효율이 높다.
  2. ② 과부하 시 위험성이 크다.
  3. ③ 배기음이 적다.
  4. ④ 공기의 압축성에 의해 제어성은 그다지 좋지 않다.
정답 확인

정답 ④

38번
다음 중 액추에이터 가동 시 부하에 해당하는 것으로 맞는 것은?
  1. ① 정지 마찰
  2. ② 가속 부하
  3. ③ 운동 마찰
  4. ④ 과주성 부하
정답 확인

정답 ①

39번
다음 그림과 같은 직류 브리지의 평형조건은?
공유압기능사 2010년 1회 39번 문제 그림
  1. ① QX = PR
  2. ② PX = QR
  3. ③ RX = PQ
  4. ④ RX = 2PQ
정답 확인

정답 ②

40번
교류 전압의 순시값이 Vv=√2Vsinωt[V]이고, 전류값 인 정현파의 위상 관계는?
공유압기능사 2010년 1회 40번 문제 그림
  1. ① 전류의 위상과 전의 위상은 같다.
  2. ② 전압의 위상이 전류의 위상보다 π/4[rad]만큼 앞선다.
  3. ③ 전류의 위상이 전압의 위상보다 π/2[rad]만큼 앞선다.
  4. ④ 전류의 위상이 전압의 위상보다 π/2[rad]만큼 뒤진다.
정답 확인

정답 ③

41번
유도전동기의 슬립 S = 1일 때의 회전자의 상태는?
  1. ① 발전기 상태이다.
  2. ② 무구속 상태이다.
  3. ③ 동기속도 상태이다.
  4. ④ 정지 상태이다.
정답 확인

정답 ④

42번
그림과 같은 전동기 주회로에서 THR은?
공유압기능사 2010년 1회 42번 문제 그림
  1. ① 퓨즈
  2. ② 열동 계전기
  3. ③ 접점
  4. ④ 램프
정답 확인

정답 ②

43번
고전압을 직접 전압계로 측정하는 것은 계기의 정격과 절연 때문에 불가능하며, 또한 고압에 대한 안전성의 문제도 있 기 때문에 이를 해결하기 위하여 사용하는 계기는?
  1. ① 단로기
  2. ② 발전기
  3. ③ 전동기
  4. ④ 계기용 변압기
정답 확인

정답 ④

44번
기동 시 토크가 큰 것이 특징이며 전동차나 크레인과 같이 기동 토크가 큰 것을 요구하는 것에 적합한 전동기는?
  1. ① 타여자 전동기
  2. ② 분권 전동기
  3. ③ 직권 전동기
  4. ④ 복권 전동기
정답 확인

정답 ③

45번
그림과 같은 회로에서 펄스 입력 V1에 대한 충전 전압 V2 의 시상수[ms]는?
공유압기능사 2010년 1회 45번 문제 그림
  1. ① 0.01
  2. ② 0.1
  3. ③ 1
  4. ④ 10
정답 확인

정답 ②

46번
그림의 논리회로에서 입력 X, Y와 출력 Z사이의 관계를 나 타낸 진리표에서 ABCD의 값으로 옳은 것은?
공유압기능사 2010년 1회 46번 문제 그림
  1. ① A=0, B=1, C=1, D=1
  2. ② A=0, B=0, C=1, D=1
  3. ③ A=0, B=0, C=0, D=1
  4. ④ A=1, B=0, C=0, D=0
정답 확인

정답 ①

48번
전기량(Q)과 전류(I), 시간(t)의 상호 관계식이 바른 것은?
  1. ① Q=It
  2. ② q=I/t
  3. ③ Q=t/I
  4. ④ I=Q
정답 확인

정답 ①

49번
250[V], 60[W]인 백열전구 10개를 5시간 동안 모두 점등 하였다면, 이때의 전력량[kWh]은?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

50번
자동차의 전자 장치는 대개 직류 12[V]로 동작되도록 만들 어져 있는데, 사용 전압이 12[V]가 아닌 전자장치를 자동차 에서 사용하려면 전압을 12[V]로 변환시켜야 한다. 이와 같 이 어떤 직류 전압을 입력으로 하여 크기가 다른 전압의 직 류로 변환하는 회로는?
  1. ① 단상 인버터
  2. ② 3상 인버터
  3. ③ 사이크로 컨버터
  4. ④ 초 퍼
정답 확인

정답 ④

51번
기기의 동작을 서로 구속하며, 기기의 보호와 조작자의 안 전을 목적으로 하는 회로는?
  1. ① 인터록 회로
  2. ② 자기유지 회로
  3. ③ 지연복귀 회로
  4. ④ 지연동작 회로
정답 확인

정답 ①

52번
그림에서 X로 표시되는 기기는 무엇을 측정하는 것인가?
공유압기능사 2010년 1회 52번 문제 그림
  1. ① 교류전압
  2. ② 교류전류
  3. ③ 직류전압
  4. ④ 직류전류
정답 확인

정답 ④

53번
시퀀스 제어(Sequence Control)를 설명한 것은?
  1. ① 출력신호를 입력신호로 되돌려 제어한다.
  2. ② 목표값에 따라 자동적으로 제어한다.
  3. ③ 미리 정해놓은 순서에 따라 제어의 각 단계를 순차적으 로 제어한다.
  4. ④ 목표값과 결과치를 비교하여 제어한다.
정답 확인

정답 ③

54번
도면에서 표제란과 부품란으로 구분할 때, 부품란에 기입할 사항으로 거리가 먼 것은?
  1. ① 품명
  2. ② 재질
  3. ③ 수량
  4. ④ 척도
정답 확인

정답 ④

56번
보기와 같은 KS용접기호의 해독으로 틀린 것은?
공유압기능사 2010년 1회 56번 문제 그림
  1. ① 화살표 반대쪽 점 용점
  2. ② 점 용접부의 지름 6[mm]
  3. ③ 용접부의 개수(용접 수) 5개
  4. ④ 점 용접한 간격은 100[mm]
정답 확인

정답 ①

57번
대상으로 하는 부분의 단면이 한 변의 길이가 20[mm]인 정사각형이라고 할 때, 그 면을 직접적으로 도시하지 않고 사용하는 치수는?
  1. ① C20
  2. ② t20
  3. ③ □20
  4. ④ SR20
정답 확인

정답 ③

58번
한쪽 단면도에 대한 설명으로 올바른 것은?
  1. ① 대칭형의 물체를 중심선을 경계로 하여 외형도의 절반과 단면도의 절반을 조합하여 표시한 것이다.
  2. ② 부품도의 중앙 부위 전후를 절단하여, 단면을 90° 회전 시켜 표시한 것이다.
  3. ③ 도형 전체가 단면으로 표시된 것이다.
  4. ④ 물체의 필요한 부분만 단면으로 표시한 것이다.
정답 확인

정답 ①

59번
리벳의 호칭이 “KS B 1102 둥근 머리 리벳 18X40 SV330" 으로 표시된 경우 숫자‘40’의 의미는?
  1. ① 리벳의 수량
  2. ② 리벳의 구멍치수
  3. ③ 리벳의 길이
  4. ④ 리벳의 호칭지름
정답 확인

정답 ③

60번
도면의 같은 장소에 선이 겹칠 때 표시되는 우선순위가 가 장 먼저인 것은?
  1. ① 숨은선
  2. ② 절단선
  3. ③ 중심선
  4. ④ 치수 보조선 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
