9급 국가직 공무원 응용역학개론 2024년 1회 기출문제

그림과 같이 구속조건이 다른 두 장주가 있다. 기둥 (a)의 좌 굴하중이 100kN일 때, 기둥 (b)의 좌굴하중[kN]은? (단, 기 둥의 휨강성 EI는 같고, 구조물의 자중은 무시한다)

그림은 어떤 보 구조물의 형상과 정성적인 휨모멘트 선도를 겹쳐서 나타낸 것이다. 이에 근거한 설명으로 옳지 않은 것 은? (단, 곡선부분은 모두 2차 곡선이다)

한 변의 길이가 h인 정사각형 단면 (a)와 45° 회전한 단면 (b)에서 x축에 관한 단면성질에 대한 설명으로 옳은 것은? (단, 재료는 균질하며, 단면 (a), 단면 (b)에 대한 단면2차모 멘트는 각각 I(a), I(b)이고, 단면계수는 각각 Z(a), Z(b)이다)

그림과 같이 강체보에 하중 P가 작용할 때, 케이블에 발생하 는 길이 변형량[mm]은? (단, 케이블의 단면적 A＝0.1m2, 탄 성계수 E＝200,000kN/m2이고, 구조물의 자중은 무시한다)

그림과 같은 부재에서 초기 축방향 변형률은 스트레인 게이 지에 의해 0으로 측정되었다. 이후로 B점의 하중 P와 주변 온도 변화 △T＝－30°C으로 인하여 축방향 변형률이 ＋ 2400×10-6으로 측정되었다면, 이때 부재의 축방향 응력 [MPa]은? (단, 탄성계수 E＝100GPa, 열팽창계수 α＝ 20×10-6/°C이며, 부재의 자중은 무시한다)

그림과 같이 정지상태의 물체(무게 W＝55kN)에 케이블과 도르래를 이용하여 하중 P를 작용시킬 때, 물체가 미끄러짐 이 발생하기 직전의 최대 하중 P[kN]는? (단, 바닥과 물체 사이의 최대정지마찰계수는 μ＝0.5이고, 케이블과 도르래의 질량 및 도르래의 마찰은 무시한다)

그림과 같이 두께가 얇은 강판이 마찰이 없는 강체벽에 의 해 x방향으로 구속되어 있다. 50MPa의 압력이 y방향으로 작용할 때, 강판의 y방향 수축변형률[10-3]은? (단, 강판의 탄성계수 E＝200GPa, 포아송 비 ν＝0.2이며, 강판의 자중 은 무시한다)

그림과 같이 스프링으로 지지된 균일 단면의 강체보에 하중 900N이 작용하여 수평을 유지할 때, 스프링 강성 kB[kN/m] 는? (단, 스프링 강성 kA＝5kN/m이고, 구조물의 자중은 무 시한다)

그림과 같은 정사각형 및 원형 단면에 같은 크기의 전단력 V가 작용할 때, 단면에 발생하는 최대전단응력의 비( )는?

그림과 같이 일정 길이의 봉 부재 양단에 휨모멘트 M＝50N ㆍm가 작용하여 곡률반경 ρ＝4m인 원호의 일부 형상으로 변형되었을 때, 봉 재료의 탄성계수 E[GPa]는? (단, 봉의 단면은 한 변의 길이가 10mm인 정사각형 단면이고, 미소변 형이론을 적용한다)

그림과 같은 트러스에서 부재 BC의 부재력[kN]은? (단, 구 조물의 자중은 무시한다)

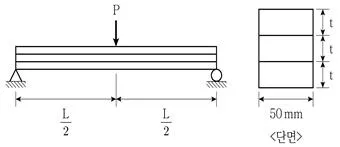

그림은 두께 t인 판 3개를 접착시켜 제작한 단순보에 하중 P를 '0'에서부터 서서히 증가시키는 실험을 나타낸다. 만일 P＝9kN일 때 접착면 전단파괴가 발생하였다면, 판의 두께 t[mm]는? (단, 접착면의 전단강도는 5MPa이고, 전단파괴 이전에 접착면 미끄러짐은 발생하지 않으며, 구조물의 자중 은 무시한다)
