9급 국가직 공무원 응용역학개론 2021년 1회 기출문제

그림과 같은 라멘 구조물의 부정정 차수는?

폭 200mm, 높이 600mm인 직사각형 단면을 가진 단순보의 지간이 2m이다. 허용 휨응력이 50MPa일 때, 지간 중앙에 작 용시킬 수 있는 수직 집중하중 P의 최대 크기[kN]는? (단, 휨강성 EI는 일정하고, 구조물의 자중은 무시한다)

그림과 같은 두 켄틸레버보에서 자유단의 처짐이 같을 때, P1/P2 는? (단, 두 보의 휨강성 는 일정하고 동일하며, 구조 물의 자중은 무시한다)

부정정 구조물이 정정 구조물에 비해 갖는 장점으로 옳지 않 은 것은?

그림과 같은 사다리꼴 단면에서 도심으로부터 y축까지의 수 평거리[m]는?

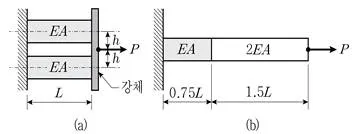

그림 (a)와 (b)에서 하중작용점의 축방향 길이 변화가 각각 δ a와 δb일 때, δb/δa 는? (단, 구조물의 자중은 무시하며, E는 탄성계수, A는 단면적이다)

그림과 같이 수평 스프링 A에 무게가 16N과 10N인 두 개의 강체블록 B와 C가 연결되어 평형을 이루고 있다. 수평 스프 링 A가 받는 힘의 크기[N]는? (단, 바닥과 강체블록 B 사이 의 정지마찰계수는 0.3이고, 도르래와 줄의 질량과 마찰력은 무시한다)

원형 단면의 단순보에서 단면의 직경은 0.2m이고 탄성 처짐 곡선의 곡률반지름이 1,000πm일 때, 휨모멘트의 크기[kNㆍ m]는? (단, 탄성계수 E = 200,000MPa이다)

그림과 같이 500kN의 힘이 C점에 작용하고 있다. A점에서 물체의 회전이 발생하지 않도록 하는, B점에서의 최소 힘의 크기[kN]는? (단, 구조물의 자중은 무시한다)

평면 트러스 해석을 위한 기본 가정으로 옳지 않은 것은?

다음 그림은 단면적이 0.2m2, 길이가 2m인 인장재의 하중 －변위 곡선을 나타낸 것이다. 이 재료의 탄성계수 E[MPa] 는?

다음 설명 중 옳지 않은 것은?

그림과 같이 직경 D=20mm, 길이 L=1.0m인 강봉이 축방향 인장력 P를 받을 때, 축방향 길이는 1.0mm 늘어나고 단면 의 직경은 0.008mm 줄어들었다. 재료가 탄성 범위에 있을 때, 전단탄성계수 G[GPa]는? (단, 탄성계수 E=280GPa이 다)

그림과 같은 구조물의 절점 O점에서 모멘트 16kNㆍm가 작 용할 때, D점의 모멘트 MDO의 크기[kNㆍm]는? (단, 탄성계 수 E는 일정하며, 구조물의 자중은 무시한다)

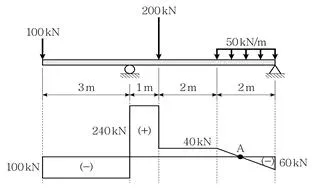

다음 그림은 내민보의 전단력도이다. A점의 휨모멘트의 크 기[kNㆍm]는? (단, 구조물의 자중은 무시한다)

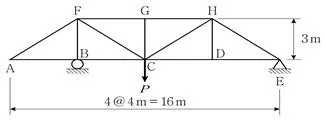

그림과 같은 트러스에서 무응력 부재의 총 개수는? (단, 구 조물의 자중은 무시하며, 모든 부재의 축강성 EA는 일정하 다)

그림과 같은 평면응력 상태에서 σx = 40MPa, σy = － 20MPa, τxy = 30MPa일 때, 최대 주응력의 방향(θ)은?
