9급 국가직 공무원 응용역학개론 2016년 1회 기출문제

그림과 같이 여러 힘이 평행하게 강체에 작용하고 있을 때, 합력의 위치는?

그림과 같이 무게와 정지마찰계수가 다른 3개의 상자를 30° 경사면에 놓았을 때, 발생되는 현상은? (단, 상자 A, B, C의 무게는 각각 W, 2W, W이며, 정지마찰계수는 각각 0.3, 0.6, 0.3 이다. 또한, 경사면의 재질은 일정하다)

그림과 같이 길이 200 mm, 바깥지름 100 mm, 안지름 80 mm, 탄성계수가 200 GPa인 원형 파이프에 축하중 9 kN이 작용할 때, 축하중에 의한 원형 파이프의 수축량[mm]은? (단, 축하중은 단면 도심에 작용한다)

그림과 같은 길이가 1m, 지름이 30mm, 포아송비가 0.3인 강봉에 인장력 P가 작용하고 있다. 강봉이 축 방향으로 3mm 늘어날 때, 강봉의 최종 지름[mm]은?

그림과 같이 양단 고정봉에 100 kN의 하중이 작용하고 있다. AB 구간의 단면적은 100mm2, BC 구간의 단면적은 200mm2 으로 각각 일정할 때, A지점에 작용하는 수평반력[kN]의 크 기는? (단, 탄성계수는 200 GPa로 일정하고, 자중은 무시한 다)

그림과 같은 3힌지 라멘구조에서 A지점의 수평반력[kN]의 크기는? (단, 자중은 무시한다)

그림과 같이 x′과 y′축에 대하여 게이지로 응력을 측정하여 σ x′＝55MPa, σy′＝45MPa, τx'y'＝－12MPa의 응력을 얻었을 때, 주응력[MPa]은? (순서대로 σmax,σmin)

그림과 같은 응력－변형률 관계를 갖는 길이 1.5 m의 강봉에 인장력이 작용되어 응력상태가 점 O에서 A를 지나 B에 도달 하였으며, 봉의 길이는 15mm 증가하였다. 이때, 인장력을 완 전히 제거하여 응력상태가 C점에 도달할 경우 봉의 영구 신 장량[mm]은? (단, 봉의 응력－변형률 관계는 완전탄소성 거 동이며, 항복강도는 300MPa이고 탄성계수는 E＝200 GPa이 다)

그림과 같은 게르버보에서 고정지점 E점의 휨모멘트[kNㆍ m]의 크기는? (단, C점은 내부힌지이며, 자중은 무시한다)

그림과 같은 구조물에서 A지점의 수직반력[kN]은? (단, 자 중은 무시한다)

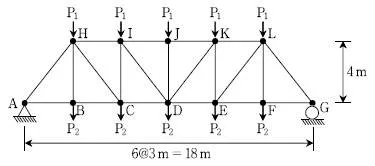

그림과 같은 트러스에서 사재 AH의 부재력[kN]은? (단, P1 ＝10 kN, P2＝30 kN이며, 자중은 무시한다)

그림과 같은 단주에서 지점 A에 발생하는 응력[kN/m2]의 크기는? (단, O점은 단면의 도심이고, 자중은 무시한다)

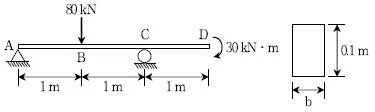

그림과 같이 내민보가 하중을 받고 있다. 내민보의 단면은 폭이 b이고 높이가 0.1m인 직사각형이다. 내민보의 인장 및 압축에 대한 허용휨응력이 600MPa일 때, 폭 b의 최솟값 [m]은? (단, 자중은 무시한다)

그림과 같은 보－스프링 구조에서 A점에 휨모멘트 2M이 작 용할 때, 수직변위가 상향으로 L/100, 지점 B의 모멘트 반 력 M이 발생 하였다. 이때, 스프링 상수 k는? (단, 휨강성 EI는 일정하고, 자중은 무시한다)

그림과 같은 단순보에서 최대 휨모멘트가 발생하는 곳의 위 치 x[m]는? (단, 자중은 무시한다)

그림과 같은 단면의 도심 C점을 지나는 XC축에 대한 단면2 차 모멘트가 5,000 cm4이고, 단면적이 A＝100cm2이다. 이 때, 도심축에서 5cm 떨어진 x축에 대한 단면2차모멘트 [cm4]는?

그림과 같이 단순보에 집중하중군이 이동할 때, 절대최대휨 모멘트가 발생하는 위치 x[m]는? (단, 자중은 무시한다)

그림과 같이 단면적이 다른 봉이 있을 때, 점 D의 수직변위 [m]는? (단, 탄성계수 E＝20 kN/m2이고, 자중은 무시한다)
