9급 국가직 공무원 응용역학개론 2012년 1회 기출문제

다음과 같은 구조물에서 A점에 발생하는 휨모멘트의 크기[kN ⋅m]는?

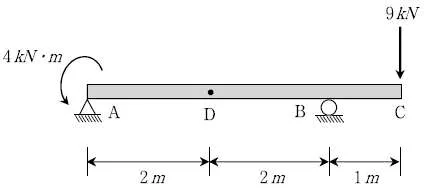

다음과 같은 보에서 D점에 발생하는 휨모멘트의 크기[kN⋅ m]는?

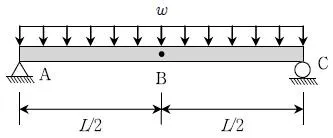

다음과 같이 등분포하중(ω)을 받는 단순보가 있다. 보의 지간 이 2배, 단면의 높이가 2배로 증가하는 경우, B점에서의 처 짐값은 원래 처짐값의 몇 배가 되는가?

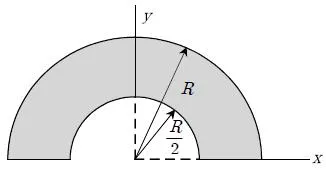

다음과 같은 단면에서 x축에 대한 도심의 y좌표값은?

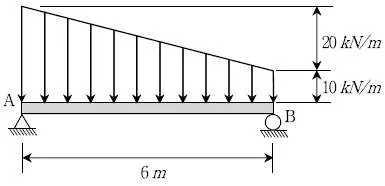

다음과 같이 분포하중이 작용할 때, 지점 A, B의 반력의 비 는?

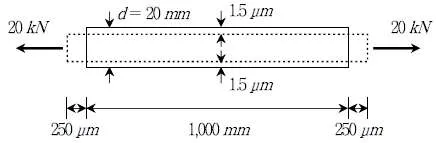

다음과 같이 길이가 1,000mm이고, 직경이 20mm인 균질하 고 등방성인 재료로 만들어진 막대가 20 kN의 축하중을 받을 때, 길이방향으로 500 μm 늘어난 반면, 직경은 3 μm 줄었 다. 이 재료의 탄성계수(E[GPa])와 포아송비(v)는? (순서대로 E, v)

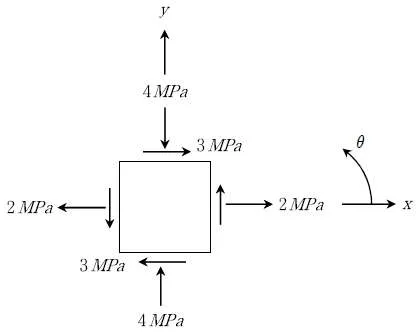

다음과 같이 주어진 응력 상태에서 주응력의 크기(σ1)와 방향 (θ1)은? (순서대로 σ1, θ1)

어떤 보의 전단력도가 다음과 같은 경우, B점에서의 모멘트 크기 [kNㆍm]는?

다음과 같이 길이가 π인 봉의 양 끝단에 모멘트 M을 가하 였더니, 봉의 굽은 형태가 1/6원의 형태가 되었다. 이 봉의 휨강성이 EI라면 작용한 모멘트 M의 크기는?

다음과 같은 구조물의 부정정 차수는?

휨강성이 EI인 다음과 같은 구조에서 B점의 처짐값이 0이 되기 위한 x값은?

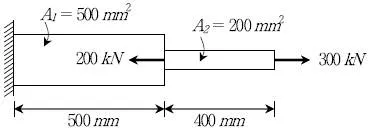

다음과 같이 하중을 받는 강철봉의 전체 길이 변화량[mm] 은? (단, 강철봉의 탄성계수는 300GPa이다)

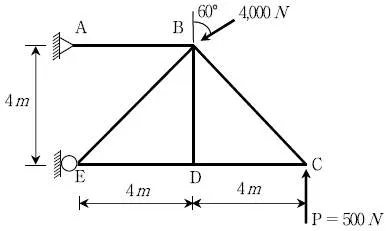

다음과 같은 트러스 구조물에서 BD, CD의 부재력 값[N] 은? (단, √2는 1.4, √3은 1.7로 계산한다) (순서대로 BD부 재력, CD부재력)

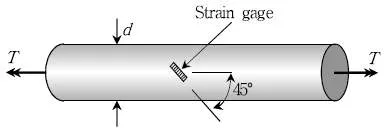

다음과 같이 직경이 40mm인 원형봉이 T＝ 300Nㆍm의 비 틀림을 받고 있다. 이 때, 봉의 축에 대하여 45°경사로 부착 된 변형률게이지(strain gage)의 값이 ϵ＝0.0001이다. 이 재 료의 전단탄성계수 G의 값[GPa]은? (단, π값은 3으로 계산 한다)

다음과 같이 보가 A와 D에서 단순지지되어 있고, B점에 고 정되어 있는 케이블이 E점의 도르래를 지나서 하중 P를 받 고 있다. 이 때, C점 바로 왼쪽단면의 휨모멘트의 절대값이 800Nㆍm일 경우, 하중 P의 크기[N]는?

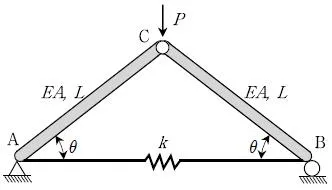

점 A와 점 B를 스프링으로 지지한 트러스 구조계가 있다. 점 C에 연직 하중 P가 작용하는 경우, 스프링의 부재력은? (단, 봉부재의 축강성과 길이는 각각 EA, L이고, 스프링 상 수는 k이다)
