9급 국가직 공무원 응용역학개론 2010년 1회 기출문제

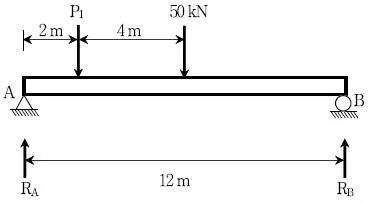

다음 그림과 같은 보에서 반력 RA＝3RB의 관계가 성립하는 힘 P1의 크기[kN]는?

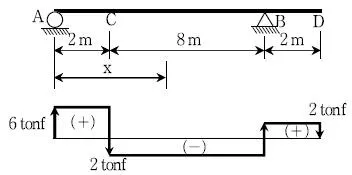

다음 그림과 같은 내민보에서 전단력도가 다음과 같을 때 휨 모멘트가 ‘0’이 되는 위치 x [m]는?

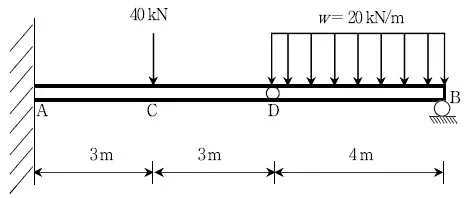

다음 그림과 같은 게르버보에서 지점 A에서의 휨모멘트[kNㆍ m]는? (단, 시계방향을 ＋로 간주한다)

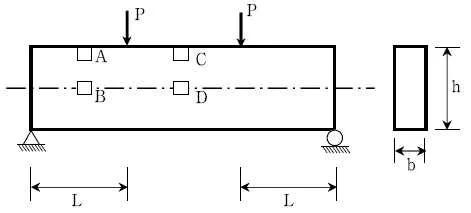

다음 그림과 같이 수직력이 작용되는 단순보에 부득이하게 작은 구멍을 뚫어야 하는 상황이 발생하였다. 보 구조물에 가 장 피해를 h적게 입히는 구멍의 위치는?

양단힌지 경계조건을 가지는 기둥의 좌굴하중보다 두 배의 좌굴 하중을 가지는 기둥의 경계조건으로 적절한 경우는? (단, 두 경우의 기둥 길이와 단면특성 EI는 같다)

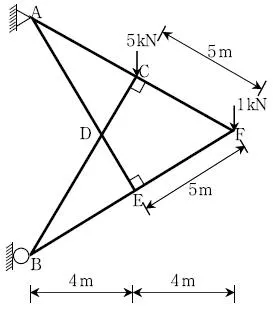

다음 그림과 같은 트러스 구조물에서 CD부재의 부재력[kN] 은?

다음 그림과 같이 길이 10m이고 높이가 40 cm인 단순보의 상면 온도가 40℃, 하면의 온도가 120℃일 때 지점 A의 처짐 각[rad]은? (단, 보의 온도는 높이방향으로 직선변화하며, 선 팽창계수 α＝ 1.2 × 10-5/℃이다)

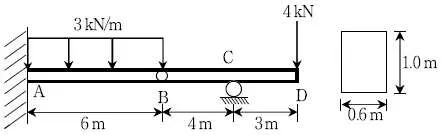

다음 그림과 같은 정정 게르버보에서 최대 휨응력[kPa]은?

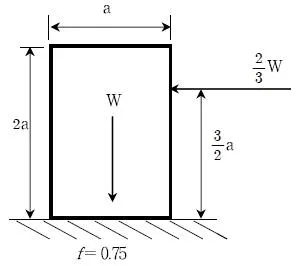

다음 그림과 같이 무게가 W인 물체가 수평면상에 놓여 있 다. 그림과 같이 물체에 수평력 2/3W가 작용할 때 물체의 상태로 옳은 것은? (단, 물체와 수평면 사이의 마찰계수(f) 는 0.75이다)

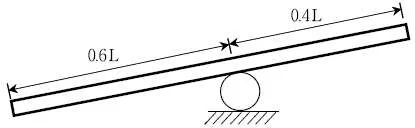

다음 그림과 같이 길이 L인 통나무가 바위 위에 놓여 있다. 통나무의 무게가 1,400 kN일 때, 600 kN의 사람이 왼쪽에 서 오른쪽으로 매우 천천히 걷고 있다. 통나무가 수평이 되 기 위한 사람의 위치는? (단, 바위와 통나무의 위치는 변하 지 않는다)

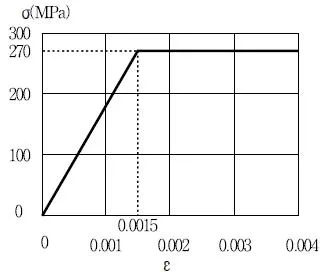

다음 그림과 같이 응력(σ)－변형률(ε) 곡선과 항복강도 270MPa, 탄성계수 180 GPa인 구조용강재로 만들어진 길이 1m의 봉이 축 방향 인장력을 받고 있다. 봉의 신장량이 2.5 mm일 때 인장력을 제거한다면 봉의 잔류 신장량[mm]은?

단면적이 5cm2, 길이가 5m인 봉이 온도의 영향으로 탄성변 형 1mm 늘어났다. 이 변형을 없애기 위해 작용시켜야할 압 축력의 크기[kN]는? (단, 탄성계수는 E＝2 × 105MPa이다)

다음 <그림1>과 같은 트러스 구조물에 수직하중 P가 작용 하고 있다. 그리고 모든 트러스 부재에 대한 하중(P)－변위 (δ) 곡선은 <그림2>와 같다. 이 구조물이 지지할 수 있는 극한 수직하중 P는? (단, 모든 부재의 탄성계수 E와 단면적 A는 동일하고, 모든 부재는 미소변형 거동을 한다)

다음 그림과 같은 구조물에서 부재 AB에 발생되는 축력의 크기는?
