9급 국가직 공무원 응용역학개론 2015년 1회 기출문제

그림과 같이 각 변의 길이가 10mm인 입방체에 전단력 V＝ 10 kN이 작용될 때, 이 전단력에 의해 입방체에 발생하는 전 단 변형률 γ는? (단, 재료의 탄성계수 E＝130 GPa, 포아송 비 v＝0.3이다. 또한 응력은 단면에 균일하게 분포하며, 입방 체는 순수전단 상태이다)

그림과 같은 캔틸레버보에서 발생되는 최대 휨모멘트 Mmax[kNㆍm] 및 최대 휨응력 σmax [MPa]의 크기는? (단, 보 의 자중은 무시한다) (순서대로 Mmax, σmax)

지름 10 mm의 원형단면을 갖는 길이 1 m의 봉이 인장하중 P＝15 kN을 받을 때, 단면 지름의 변화량[mm]은? (단, 계산 시 π는 3으로 하고, 봉의 재질은 균일하며, 탄성계수 E＝50 GPa, 포아송 비 v＝0.3이다. 또한 봉의 자중은 무시한다)

그림과 같이 구조물의 표면에 스트레인 로제트를 부착하여 각 게이지 방향의 수직 변형률을 측정한 결과, 게이지 A는 50, B는 60, C는 45로 측정되었을 때, 이 표면의 전단변형률 γxy는?

그림과 같이 양단이 고정된 봉에 하중 P가 작용하고 있을 경 우 옳지 않은 것은? (단, 각 부재는 동일한 재료로 이루어져 있고, 단면적은 각각 3A, 2A, A이며, 봉의 자중은 무시한다. 또한 응력은 단면에 균일하게 분포한다고 가정한다)

그림과 같이 강체인 봉과 스프링으로 이루어진 구조물의 좌 굴하중 Pcr은? (단, 스프링은 선형탄성 거동을 하며, 상수는 k 이다. 또한 B점은 힌지이며, 봉 및 스프링의 자중은 무시한 다)

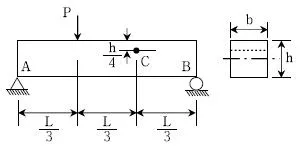

그림과 같은 보의 C점에 발생하는 수직응력(σ) 및 전단응력 (τ)의 크기[MPa]는? (단, 작용 하중 P＝120 kN, 보의 전체 길이 L＝27 m, 단면의 폭 b＝30 mm, 높이 h＝120 mm, 탄 성계수 E＝210 GPa이며, 보의 자중은 무시한다) (순서대로 σ, τ)

그림과 같은 단순보에서 지점 B의 수직반력[kN]은? (단, 보 의 자중은 무시한다)

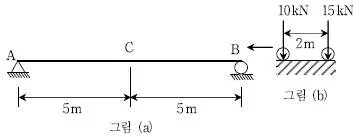

그림 (a)와 같은 단순보 위를 그림 (b)의 연행하중이 통과할 때, C점의 최대 휨 모멘트[kNㆍm]는? (단, 보의 자중은 무 시한다)

그림과 같은 프레임 구조물의 부정정 차수는?

안쪽 반지름 r＝200mm, 두께 t＝10 mm인 구형 압력용기의 허용 인장응력(σa)이 100MPa, 허용 전단응력(τa)이 30MPa 인 경우, 이 용기의 최대 허용압력[MPa]은? (단, 구형 용기 의 벽은 얇고 r/t의 비는 충분히 크다. 또한 구형 용기에 발 생하는 응력 계산 시 안쪽 반지름을 사용한다)

그림과 같이 마찰이 없는 경사면에 보 AB가 수평으로 놓여 있다. 만약 7 kN의 집중하중이 보에 수직으로 작용할 때, 보가 평형을 유지하기 위한 하중의 B점으로부터의 거리 x[m]는? (단, 보는 강체로 재질은 균일하며, 자중은 무시한 다)

그림과 같이 3가지 재료로 구성된 합성단면의 하단으로부터 의 중립축의 위치[mm]는? (단, 각 재료는 완전히 접착되어 있다) Pa

그림과 같이 하단부가 고정된 길이 10m의 기둥이 천장과 1mm의 간격을 두고 놓여 있다. 만약 온도가 기둥 전체에 대해 균일하게 20 °C 상승하였을 경우, 이 기둥의 내부에 발생하는 압축응력 [MPa]은? (단, 재료는 균일하며, 열팽창 계수 α＝1 × 10-5/°C, 탄성계수 E＝200 GPa이다. 또한 기 둥의 자중은 무시하며, 기둥의 길이는 간격에 비해 충분히 긴 것으로 가정한다)

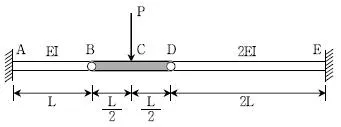

그림과 같이 B점과 D점에 힌지가 있는 보에서 B점의 처짐 이 δ라 할 때, 하중 작용점 C의 처짐은? (단, 보 AB의 휨강 성은 EI, 보 BD는 강체, 보 DE의 휨강성은 2EI이며, 보의 자중은 무시한다)

그림과 같은 케이블 구조물의 B점에 50 kN의 하중이 작용 할 때, B점의 수직 처짐[mm]은? (단, 케이블 BC와 BD의 길이는 각각 600 mm, 단면적 A＝120mm2, 탄성계수 E＝ 250 GPa이다. 또한 미소변위로 가정하며, 케이블의 자중은 무시한다)
