9급 국가직 공무원 응용역학개론 2011년 1회 기출문제

다음 중 옳지 않은 것은?

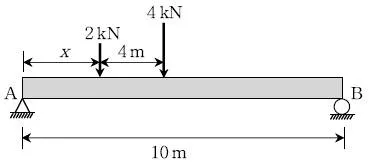

그림과 같이 2 kN과 4 kN의 하중이 4m 간격을 유지하며 이 동 하고 있다. 지점 A와 B의 반력이 같게 될 때, 2 kN이 작 용하는 위치로부터 A 지점까지의 거리 x [m]는?

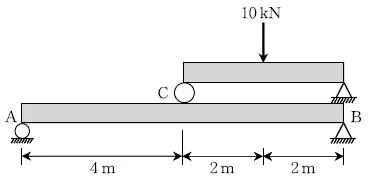

그림과 같이 간접하중을 받고 있는 정정보 AB에 발생하는 최 대 휨모멘트의 값[kNㆍm]은?

그림과 같이 A점, C점이 스프링으로 연결된 보구조물이 등분 포 하중을 받고 있을 때, 보중앙의 B점에 발생하는 연직 처 짐[m]은? (단, 휨강성 이 며, 스프링상수 k＝100 kN/m 이다.)

그림과 같이 높이가 2m인 댐이 두께 100 mm인 수직 목재보 로 가설되었다. 직사각형 단면 목재보의 하단은 완전 고정되 었고 물의 단위중량을 10 kN/m3으로 가정할 때, 목재보에 작 용하는 최대 휨응력[MPa]은?

그림과 같이 모래 위에 놓인 보 AB에서 점 D에 148 kN, 점 E에 200 kN의 집중하중과 AB의 중앙 C점에 모멘트하중 176 kNㆍm이 작용한다. 모래 지반에서의 반력은 A로 부터 B까지 직선적으로 분포한다고 가정할 때 148 kN이 작용되는 D점에 서의 휨모멘트에 가장 가까운 값[kNㆍm]은?

그림과 같은 구조물을 바르게 판별한 것은?

그림과 같이 양단고정보로 설계된 구조물에 대해 고정단 B 에서 볼트체결이 충분하지 않다고 판단되어, B지점을 힌지 로 바꾸어 안전성을 검토하려 한다. 이때 양단고정보와 비 교하여 A지점의 모멘트와 보의 최대 모멘트의 절대치 크기 에 대한 기술로 옳은 것은?

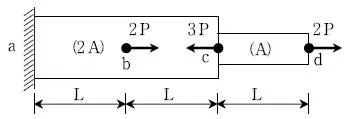

그림과 같이 ac 구간은 단면적이 2A, cd 구간은 단면적이 A인 같은 재료의 봉이 있다. 하중 조건이 그림과 같을 때 점 d의 수평변위는? (단, E는 탄성계수이다)

탄성체가 가지고 있는 탄성변형에너지를 작용하고 있는 하 중으로 편미분하면 그 하중점에서 작용하는 변위가 된다는 정리는?

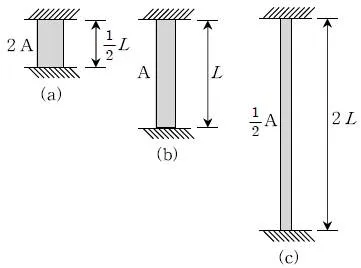

그림과 같이 동일한 재료를 사용하여 양단이 고정된 기둥 (a), (b), (c)를 제작하였다. 온도를 균일하게 △T만큼 상승 시킬 때 각 기둥의 반력의 크기는? (단, A는 단면적이고, L 은 길이이다)

전체 둘레 길이가 같은 직사각형과 정사각형이 있다. 이 단 면들중에서 도심축에 대한 단면계수가 최대가 되는 폭 b와 높이 h의 비는?
