9급 국가직 공무원 응용역학개론 2019년 1회 기출문제

재료의 거동에 대한 설명으로 옳지 않은 것은?

그림과 같이 임의의 형상을 갖고 단면적이 A인 단면이 있다. 도심축(x0-x0)으로부터 d만큼 떨어진 축(x1-x1)에 대한 단면 2차모멘트가 Ix1일 때, 2d만큼 떨어진 축(x2-x2)에 대한 단면 2차모멘트 값은?

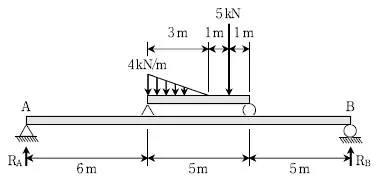

그림과 같이 보 구조물에 집중하중과 삼각형 분포하중이 작 용할 때, 지점 A와 B에 발생하는 수직방향 반력 RA[kN]와 RB[kN]의 값은? (단, 구조물의 자중은 무시한다) (순서대로 RA, RB)

그림과 같이 양단에서 각각 x만큼 떨어져 있는 B점과 C점에 내부힌지를 갖는 보에 분포하중 w가 작용하고 있다. A점 고 정단 모멘트의 크기와 중앙부 E점 모멘트의 크기가 같아지기 위한 x값은? (단, 구조물의 자중은 무시한다)

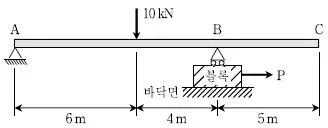

그림과 같이 수평으로 놓여 있는 보의 B점은 롤러로 지지되 어 있고 이 롤러의 아래에 강체 블록이 놓여 있을 때, 블록이 움직이지 않도록 하기 위해 허용할 수 있는 힘 P[kN]의 최댓 값은? (단, 블록, 보, 롤러의 자중은 무시하고 롤러와 블록 사이의 마찰은 없으며, 블록과 바닥 접촉면의 정지마찰계수는 0.3으로 가정한다)

그림과 같은 하중이 작용하는 게르버 보에 대해 작성된 전단 력도의 빗금 친 부분의 면적[kNㆍm]은? (단, 구조물의 자중 은 무시한다)

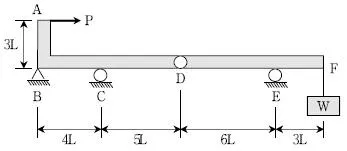

그림과 같이 절점 D에 내부힌지를 갖는 게르버 보의 A점에는 수평하중 P가 작용하고 F점에는 무게 W가 매달려 있을 때, 지점 C에서 수직 반력이 발생하지 않도록 하기 위한 하중 P 와 무게 W의 비(P/W)는? (단, 구조물의 자중은 무시한다)

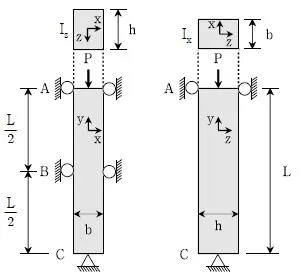

그림과 같이 축하중 P를 받고 있는 기둥 ABC의 중앙 B점에 서는 x방향의 변위가 구속되어 있고 양끝단 A점과 C점에서는 x방향과 z방향의 변위가 구속되어 있을 때, 기둥 ABC의 탄성 좌굴을 발생시키는 P의 최솟값은? (단, 탄성계수 , 단면 2차모멘트 Ix=20π, Iz=π로 가정한다.)

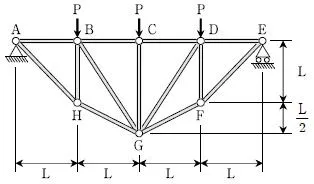

그림과 같은 트러스에서 부재 BC의 부재력의 크기는? (단, 모든 부재의 자중은 무시하고, 모든 내부 절점은 힌지로 이 루어져 있다)

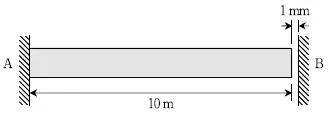

그림과 같이 한 쪽 끝은 벽에 고정되어 있고 다른 한 쪽 끝 은 벽과 1 mm 떨어져 있는 수평부재가 있다. 부재의 온도 가 20°C 상승할 때, 부재 내에 발생하는 압축응력의 크기 [kPa]는? (단, 보 부재의 탄성계수 E＝2GPa, 열팽창계수 α ＝1.0 × 10-5/ °C이며, 자중은 무시한다)

그림과 같이 단위중량 γ, 길이 L인 캔틸레버 보에 자중에 의한 분포하중 w가 작용할 때, 보의 고정단 A점에 발생하는 휨 응력에 대한 설명으로 옳지 않은 것은? (단, 보의 단면은 사각형이고 전구간에서 동일하다)

그림과 같이 길이가 각각 1.505m, 1.500m이고 동일한 단 면적을 갖는 부재 ⓐ와 ⓑ를 폭이 3.000 m인 강체 벽체 A 와 C 사이에 강제로 끼워 넣었다. 이 때 부재 ⓐ는 δ1, 부 재 ⓑ는 δ2만큼 길이가 줄어들었다면, 줄어든 길이의 비(δ1: δ2)는? (단, 부재의 자중은 무시하고, ⓑ의 탄성계수 E2가 부재 ⓐ의 탄성계수 E1의 3배이다)

그림과 같은 부정정보에서 B점의 고정단 모멘트[kNㆍm]의 크기는? (단, 구조물의 자중은 무시한다)

그림과 같이 두 벽면 사이에 놓여있는 강체 구(질량 m＝1 kg)의 중심(O)에 수평방향 외력(P＝20 N)이 작용할 때, 반 력 RA의 크기[N]는? (단, 벽과 강체 구 사이의 마찰은 없으 며, 중력가속도는 10 m/s2로 가정한다)

그림과 같이 재료와 길이가 동일하고 단면적이 각각 A1＝ 1,000mm2, A2＝500mm2인 부재가 있다. 부재의 양쪽 끝은 고정되어 있고 온도가 최초 대비 10 °C 올라갔을 때, 이로 인해 유발되는 A점에서의 반력 변화량[kN]은? (단, 부재의 자중은 무시하고 탄성계수 E＝210 GPa, 열팽창계수 α＝1.0 × 10-5/ °C이다)

그림과 같은 평면응력상태에 있는 미소요소에서 발생할 수 있는 최대 전단응력의 크기[MPa]는? (단, σx＝36MPa, τxy ＝24MPa)
