9급 국가직 공무원 응용역학개론 2013년 1회 기출문제

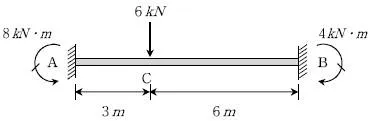

다음과 같이 집중하중이 작용하는 양단 고정보에서 지점의 반력 모멘트가 그림과 같이 A점에 8kNㆍm( )이고 B점 에 4kNㆍm ( )일 때, C점의 휨모멘트[kNㆍm]는? (단, 자중은 무시한다)

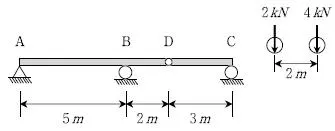

다음과 같이 게르버보에 우측과 같은 이동하중이 지날 때, 지 점 B의 반력(RB)의 최대크기[kN]는?

다음과 같이 간접하중을 받고 있는 정정보 AB에 발생되는 최 대 연직처짐[m]은? (단, AB 부재의 휨강성 EI=1/48×105kN ㆍm2이고, 자중은 무시한다)

다음과 같이 지름 10mm의 강봉에 3,000kN의 인장력이 작용 하여 강봉의 지름이 0.4mm 줄어들었다. 이때 포아송비 (Poisson's ratio)는? (단, 강봉의 탄성계수는 2.0 × 105MPa 이고, π는 3으로 계산한다)

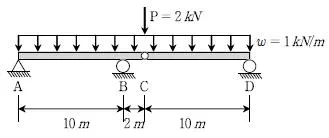

다음과 같이 게르버보에 하중이 작용하여 발생하는 정모멘트 와 부모멘트 중 큰 절댓값[kNㆍm]은? (단, 자중은 무시한다)

다음 그림(a)와 같은 원형 단면과 그림(b)와 같은 원형관 단 면에서 두 단면이 동일한 크기의 전단력을 받을 때, 두 단면 에서 발생하는 최대전단응력의 비 (τmax)원형 : (τmax)원형관 는?

다음과 같이 강체가 두 개의 케이블에 지지되어 있다. 강체가 수평을 유지하기 위한 하중 P의 재하위치 x는? (단, 두 케이 블의 EA는 같다)

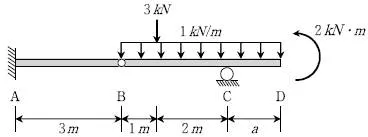

다음과 같이 하중을 받는 보에서 AB 부재에 부재력이 발생 되지 않기 위한 CD 부재의 길이 a[m]는? (단, 자중은 무시 한다)

벽두께 t가 6mm이고, 내반경 r이200mm인 구형압력용기를 제작하였다. 압력 P＝6MPa이 구형압력용기에 작용할 경우 막응력의 크기[MPa]는? (단, 구형용기의 벽내부에 발생하는 인장응력 계산 시 내반경 r을 사용하여 계산한다)

다음과 같이 하중이 작용하는 보 구조물에 발생하는 최대휨 모멘트 [kNㆍm]는? (단, 자중은 무시한다)

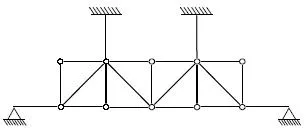

다음과 같은 구조물의 부정정 차수는?

가로와 세로의 길이가 4.8mm인 정사각형 단면을 가진 길이 가 10 cm인 단순보에 순수 휨모멘트가 작용하고 있다. 단 면 최상단에서의 수직변형률(normal strain) ɛx이 0.0012에 도달했을 경우의 곡률 [m-1]의 절댓값은? (단, 부재는 미 소변형 거동을 한다)

다음과 같이 구조물에 작용하는 평행한 세 힘에 대한 합력 (R)의 O점에서 작용점까지 거리 x[m]는?

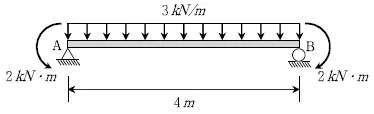

휨 강성 EI를 갖는 단순보에 다음 그림과 같이 하중이 작용 할 때, 지점 A에 발생하는 휨변형에 대한 처짐각 θA는? (단, EI＝ 1,000kNㆍm2 이고, 자중은 무시한다)

다음과 같이 수직, 수평의 집중하중을 받고 있는 트러스에 서 부재력이 0인 부재의 개수는? (단, 자중은 무시한다)

다음과 같은 강체(Rigid) AD 부재에 축방향으로 하중 P가 작용 하고 있다. 지점 A는 힌지이며, 두 개의 스프링은 B점 과 C점에 연결되어 있고, 스프링계수는 동일한 k이다. 강체 의 임계좌굴하중 (Pcr)은? (단, 부재는 미소변형 거동을 한 다)

다음과 같이 길이 L인 단순보와 외팔보에 집중하중 P가 작 용하고 있다. 단순보의 B점에 발생되는 수직처짐(δB)과 외팔 보 E점에서 발생되는 수직처짐(δE)의 비교값(δE/δB)은? (단, 자중은 무시한다)
