전기기사 2022년 2회 기출문제

고유 임피던스 z = root(μ/ε) = root(μ0 x μr/ε0 x εr) = root((4pi x 10^-7 x 1) / (8.855x10^-12 x 81)) = 41.8589... = 41.9 더 쉽게 377 x root(1/81) 고유임피던스 Z=377 여기서 9^=81 따라서 9를 나누면 41.88888=>41.9 Z[Ω] = √( μr * μ0 / εr * ε0 ) ▶ √( μr / εr ) * 377 ▶ √( 1 / 81 ) * 377 ▶ ( 1 / 9 ) * 377 = 41.8889[Ω] ※ √( μ0 / ε0 ) = 377

자계가 증가함에 따라 자속밀도가 곡선적으로 증가하지 않고, 계단적으로 증가하는 현상 : 바크하우젠 효과 강자성체 내부는 자구(domain)라는 작은 자화 영역들로 구성되 어 있습니다..외부 자기장(H)을 서서히 증가시키면, 이 자구들이 점진적으로 움직이지 않고, 갑자기 튀듯이 방향을 바꾸거나 커 집니다..이로 인해 자속밀도(B)의 변화가 불연속적이고 계단처럼 나타납니다.바크하우젠 효과 F=QE E=선전하밀도 람다[C/m] / 2파이•입실론제로•(2d) F=선전하밀도 람다[C/m]x(선전하밀도 람다[C/m] / 2파이•입실 론제로•(2d))

큰 쪽에서 작은 쪽으로 향함 문제에선 ε1 ＞ ε2 이니 b 방향으로 향하게 됩니다.

분극 전하량[C] = Qp Qp = Q(1-(1/입실론s)) = 0.1(1-(1/10)) = 0.09 C

F =(비례) (입실론1 - 입실론2)/(입실론1 + 입실론2) + ⇒ 반발력, - ⇒ 흡인력

Na = 100 Nb = 400 La = 4 이므로 상호인덕턴스 = (Nb/Na)*La = 16 - 보기에서 (단, 누설자속은 0 ) 이다..가 핵심인것 같습니다=> 결합계수 k = 1 = M / root(La * Lb), 임을 알 수 있고 - Lb = La * (Nb / Na )^2 로 Lb = 16 * 4 = 64 - 상호인덕턴스 M = 1 * root(64 * 4) = 16 이 정답이 되겠습 니다. 자기인덕턴스 L = (뮤AN^2) / l 이므로 자기인덕턴스는 권수의 제곱에 비례한다. 권수가 4배이면 자기인덕턴스는 16배가 되므로 B 코일의 자기 인덕턴스가 4H x 16 = 64H가 된다. 상호인덕턴스 M = k x root(L1 x L2)이고 누설자속이 0이면 결 합계수 k=1이므로 M = root(4H x 64H) = 16H가 된다. 상호인덕턴스M=k루트L1*L2 L2/L1=(N2/N1)^2 L2=((N2/N1)^2)*L1 =((400/100)^2*4=64 M=k루틔L1*L2 k값은 누살자속이 0이므로 1 =1루트4*64=16

환상 솔레노이드의 자기 인덕턴스 L = uSN^2/l -> N = 루트(L*l / us) = 루트(5.4*10^-3 * 10 * 10^-2 / 4파 이 * 10^-7 * 15000 * 2 * 10^-4) = 약 12나옴 LI=N파이 N=LI/파이 파이=뮤NIS/l(길이) N=LI/뮤NIS/l 약분 이항하면 N^2=Ll(길이)/뮤S N=루트Ll/뮤S=F루트5.4*10^-2*10*10^-2/4파이 *10^-7*1500*2*10^-2 =11.968 L[mH] = μ * S * N^2 / ℓ ▶ N^2 = L * ℓ / μ * S ▶ N = √ ( L * ℓ / μ * S ) ▶ √( 5.4 * 10^-3 * 10 * 10^-2 / 4π * 10^-7 * 15000 * 2 * 10^-4 ) = 11.9682[회] L=uSN^2/l 이고 자속=LI/N 이므로 자속=uSNI/l 가 된다. LI=N파이 파이=LI[A]/N L=uSN^2/l 파이=(uSN^2/l[m])I[A]/N=uSN^2I[A]/l[m]N=uSNI[A]/l[m]

1:m/4πμr^2 =A/M ,AT/M

자기장의 세기는 전류/거리 이므로 I/a = 4I/b 이다. 따라서 a/b = 1/4

직렬 콘덴서에는 모두 같은 양의 전하가 저장된다..Q=C*V를 이 용해서 구해보면 순서대로 2000uC,2100uC, 2400uC, 2400uC 으로 전하량 축적 용량이 가장 적은 1000V -2uF이 답이다.

NI/2r = 120×I/(2×2) = 30, 따라서 I = 1 30=NI/2r 60r=NI I=60r/n=120/120=1 원형코일의 자계 H[AT/m] = N * I / 2 * r ▶I[A] = 2 * r * H / N ▶ 2 * 2 * 30 / 120 = 1[A] NI/2r = 120×I/(2×2) = 30, 따라서 I = 1 즉, NI = > 원의 지름에 반비례 결론, (지름) / (권수) EASY YOU KNOW?

C=4파이×유전율×a×b/(b-a) = 4파이 ×8.855×10^-12×5×10^-2×10×10^-2/(10×10^-2 - 5×10^-2) = 11.12×10^-12 C=4파이*(10^-9/36파 이)*(a*b/b-a)=1.11111111*10^-11=11.1*10^-12 동심구형 커패시터의 정전용량 = [4π*8.85*10^-12 / (1/a) - (1/b)] = 4π*8.85*10^-12*b*a / b-a = (4π * 8.85*10^-12 * 10*10^-2 * 5*10^-2 / 10*10^-2 - 5*10^-2) * 10^12 = 11.1 C[pF] = 4π * ε0 * b * a / b - a ▶ 4π* 8.855 * 10^-12 * 5 * 10^-2 * 10 * 10^-2 / [ ( 10 * 10^-2 ) - ( 5 * 10^-2 ) ] = 1.11 * 10^-11 ▶ 11.1[pF]

χ>>0 : 강자성체 μr>>1 : 강자성체 χ>0 : 상자성체 μr>1 : 상자성체 χ<0 : 반(역)자성체 μr<1 : 반(역)자성체

구 좌표계에서 라플라스 방정식의 r 부분은 아래와 같다. 1/r^2 * 미분성분 * ( r^2 * (미분성분 * r )) 우측부터 정리하면 1/r^2 * 미분성분 * ( r^2 * 1) = 1/r^2 * 미분성분 * r^2 = 1/r^2 * 2r = 2/r -> 미분성분은 라운드/라운드*r r을 x에 대해 미분하면 2x/2r = x/r r을 y에 대해 미분하면 2y/2r = y/r r을 z에 대해 미분하면 2z/2r = z/r x에 대해 한번더 미분하면 (r-xr')/r^2 = (r-x^2/r)/r^2 = (r^2-x^2)/r^3 y에 대해 한번더 미분하면 (r-yr')/r^2 = (r-y^2/r)/r^2 = (r^2-y^2)/r^3 z에 대해 한번더 미분하면 (r-zr')/r^2 = (r-z^2/r)/r^2 = (r^2-z^2)/r^3 셋을 더하면 ( 3r^2 - r^2 ) / r^3 = 2r^2 / r^3 = 2/r

낙뢰 지속 시간이 매우 짧아서 이에 대한 실효값을 구하기 까다 로움. 따라서 충격방전 개시전압으로 충격파의 최대치를 사용함

동기조상기 1) 진상전류와 지상전류를 모두 공급 가능 2) 연속적 조정이 가능 3) 시충전(시송전) 가능 전력용 콘덴서 1) "진상전류만" 공급가능 2) 연속조정이 불가능 3) 시송전 불가능

환상 선로의 단락 보호방식에서 전원이 1단에만 있을 경우 방향 단락 계전기를 사용한다. 방향 단락 계전기 선택단락계전기 : 병행 2회선 송전 선로의 1회선에 고장이 발생 했을 때, 양방향으로 작동하여 고장 회선을 선택하고 차단하는 계전기

부하 불평형 시 중성선의 단선에 의한 전압 불평형 발생으로 부 하 소손의 우려가 있어 중성선에 퓨즈를 설치하면 안되며, 이러 한 전압 불평형을 줄이기 위해 저압선의 말단에 저압밸런서를 설치

단로기는 차단기가 내려진 무부하상태에서 단순히 회로를 계폐 및 분리하는 역할만 하는 단순한 장비로 기기의 점검이나 수리 시에 용이하게 회로를 분리할 수 있음

충전전류 = 2파이fcvl = 2파이×60×0.01×10^-6×60×10^3/루 트3×173.2 = 22.6 만약에 대지전압이라고 하면 전압에 루트3을 빼줘야합니다. 충전전류=2파이fcle=2파이fcl(v/루트 3)=2*3.14*60*0.01*10^-6*((60*10^3)/(루트3))*173.2=22.6 충전전류 =오메가ClE=2파이fCl x (V/루트3) =2x3.14x60x0.01x(10^-6)×173.2×(60×10^3/루트3) =22.6 오메가=2파이f l(소문자엘)은 거리 (m) E 대지간전압 =선간전압(V)/루트3 60x10^3 2πx 60 x (0.01x10^-6) x ------- x 173.2 √3 Ic[A] = 2π * f * C * ℓ * ( V / √3 ) ▶ 2π * 60 * 0.01 * 10^-6 * 173.2 * ( 60 * 10^3 / √3 ) = 21.618[A]

보호 계전기의 동작시간 분류 정해진 값 이상의 전류가 흘렀을 때 1.순한시 계전기 - 즉시 동작 2.정한시 계전기 - 정해진 시간 후에 동작 3.반한시 계전기 - 동작하는 시간과 전류값이 서로 반비례하여 동작 4.정한시-반한시 계전기 - 일정한 범위(최대값 포함 X)에서는 반한시 계전기처럼 동작, 범위 이상(최대값 이상)이면 정한시 계 전기처럼 동작

전력계통의 안정도에서 안정도의 종류에 해당하지 않는 것 2번 상태 안정도입니다 나머지 1, 3, 4번은 전력계통의 안정도를 평가하는데 사용되는 안정도의 세 가지 주요 유형입니다. 상태 안정도: 전력계통에서 비정상적인 상황에서의 안정성을 평 가하는 것으로, 전력계통의 각 요소(선로, 변압기, 발전기 등 등..)가 고장이나 예기치 못한 충격에 대응하는 능력을 평가함. 윗 분 말씀이 맞는데 상태안정도는 포괄적인 의미로 안정도의 종류 개념이 아니라네요. 즉,정태안정도,과도안정도,동태안정도 합친 상위 개념이라 생각 하시면 쉬울꺼에요.

선로 절연의 비용 절감이 아니라 전기요금 절감임.

캐스케이딩 현상 : 변압기 또는 선로의 사고에 의해서 뱅킹 내 의 건전한 변압기의 일부 또는 전부가 연쇄적으로 회로로부터 차단되는 현상 캐스케이딩 고장보호장치 :① 변압기 1차측 퓨즈 설치, ②저압측 중간에 구분퓨즈 설치 변압기 또는 저압선 고장시 1차측 퓨즈 및 변압기 양측의 구분 퓨즈가 용단되어 그 구간의 수용가만 정전 자기 용량 - W 정격 용량- e 승압 용량 - Vh = (Vh/e)*W 부 = (승/정)x자

과열기: 포화"증기 가열" 공기예열기: 가스의 여열을 이용해 "공기 가열" 재열기: 터빈을 돌린 후 온도가 떨어진 "증기를 다시 가열"

송전단의 역률 개선은 병렬 콘덴서의 이점

균등부하는 집중부하에 비해 전압강하는 1/2배, 전력손실은 1/3 배

(161*154/60)*sin35 = 237 sin세타*V1*V2/X 전송전력[MW] = ( 송전단전압 * 수전단전압 / 리액턴스 ) * sinΘ ▶ ( 161 * 10^3 * 154 * 10^3 / 60 ) * sin35˚ * 10^-6 = 237.02[MW]

직접접지는 보호계전기가 신속히 동작하는 것은 맞으나 지락전 류가 커서 계통의 안정도가 나쁘다. (과도안정도가 좋은 것은 소호리액터 접지방식) <직접 접지 방식> 우리나라에서 사용되는 대표적인 접지 방식 지락 전류 큼 ↔ 대지 전위 상승 적음 보호 계전기 동작 확실 ↔ 이상 전압 작음 유도 장해 큼 ↔ 저감 절연, 경제적 절연 가능 안정도 안좋음(저역률에 대전류) 중성점 전위가 0에 가까움 -> 단절연 가능 ※ 소호 리액터 접지 방식과 반대되는 특징을 가짐 ※

D=WS^2/8T 0.12=WS^2/8T 0,12*8T=WS^2 S^2=0.96TW S=루트0.96TW D=(W*2*(루트 0.96T/W)^2)/8T=(W*2*(0.96T/W))/8T=1.92TW/8TW=1.92/8=0. 24[m]=24[cm] S^2=0.96T/W S=루트0.96T/W S가 두배 되면 2S^2가 아니라 (2S)^2 가 되야 합니다 차라리 괄호 안 조건 이용해서 전선 길이 L = S + 8D^2/3S 이 므로 기존 전선길이 2L1 = 2(S + 8D1^2/3S) = 나중 전선길이 L2 = 2S + 8D2^2/(2*3S) 대충 짜라락 약분하면 D2=2D1=2*12=24cm 이 풀이가 더 맞을거 같습니다

수차의 캐비테이션 방지대책 1) 수차의 비속도를 너무 크게 잡지 않을 것 2) 흡출관의 높이를 너무 높게 취하지 않을 것(일반적 6~7m, 비속도가 큰 수차(대용량 수차)는 2~3m) 3) 과도한 부분부하, 과부하 운전 하지 말 것 4) 침식에 강한 재료로 러너 제작 5) 러너의 표면을 매끄럽게 제작

역섬락= 철탑의 탑각 접지저항이 크면 낙뢰 시 철탑의 전위가 상승하여 철탑으로부터 송전선로으로 섬락을 일으키게 되는 현 상 역섬락 방지를 위해서 철탑의 접지저항을 낮춰야함. 이를 낮추기 위해서 설치하는게 매설지선

(A B) 를 (A B//C D)로 표현함 (C D) [정석: 4단자 정수 모두를 구해야 할 때] 송전선의 송전단과 수전단 각각에 임피던스(B=Z_ts 또는 Z_tr) 는 존재하고 어드미턴스(C=0)는 없는 변압기가 존재한다. 이를 4단자 정수로 각각 표현하면 (1 Z_ts//0 1)과 (1 Z_tr//0 1) (A B//C D) 양단에 접속되어 있으므로 (A_0 B_0//C_0 D_0)=(1 Z_ts//0 1)(A B//C D)(1 Z_tr//0 1)=(A+CZ_ts B+AZ_tr+DZ_ts+CZ_trZ_ts//C D+CZ_tr) 따라서 C_0=C [다른 풀이: 다른 4단자 정수는 주어지고 1개의 4단자 정수만 구해야 할 때] 최종 4단자 정수가 (A_0 B_0//C_0 D_0)이므로 A_0D_0-B_0C_0=1 가 성립해야 한다. A_0, B_0, D_0가 주어졌으므로 이를 대입하면 C(AZ_tr+DZ_ts+CZ_tsZ_tr)-C_0(AZ_tr+DZ_ts+CZ_tsZ_tr)+AD-B C_0=1 송전선의 4단자 정수 (A B//C D)도 AD-BC=1을 만족하므로 AD+C(AZ_tr+DZ_ts+CZ_tsZ_tr)-C_0(AZ_tr+DZ_ts+CZ_tsZ_tr)-B C_0=1 위 식에 C_0=C를 대입하면 AD-BC=1로 성립. C_0=C

기본파 전압, 전류와 3 고조파 전류가 주어짐 무부하손 W 구하는 것이니 즉 유효전력을 구해야함 또한, 3고 조파 전압은 없기 때문에 기본파만 구해주면 됨 200/루트2 * 3/루트2 *(위상차) = 259.8W 200/루트2 * (3/루트2) * cos(30)=259.807 P=I' * V 이므로 (I'은 켤레복소수) P= (3/√2)∠-60 * (200/√2) ∠30 = (300)∠-30 입니다..무부하손은 주로 와트[W]이므로, P= 300 cos (-30) = 150*√3 [W]=259.8[W] 무부하손)P[W] = V * I * cosθ ▶ ( 200 /√2 ) * ( 3 /√2 ) * cos( 60 - 30 )˚ = 259.8076[W] ※제3고조파 전압값을 주지않아 0.7sin(3wt+180˚) 값은 생략

역률을 좋게 하기 위해 강 전기자형으로, 약 계자형으로 해야함 단락전류가 크면 좋지 않기 때문에 답은 4번 단상 직권 정류자 전동기

전부하시의 단자전압: V_n 무부하시의 단자전압: V_0 V_0<V_n(전압변동률 음수)인 발전기: 과복권, 직권 V_0=V_n(전압변동률 0)인 발전기: 평복권 V_0>V_n(전압변동률 양수)인 발전기: 타여자, 부족복권, 분권

병렬회로수 중권(병렬): mP 파권(직렬): m2 브러시 수 중권(병렬): P 파권(직렬): 2 용도 중권(병렬):저전압, 대전류 파권(직렬):고전압, 소전류 균압접속 중권(병렬): 4극 이상이면 설치 파권(직렬): 필요 없음 유도전동기에 외부로부터 가해 주어야 할 저항을 찾으므로 비례 추이를 이용한다. 비례추이 식은 아래와 같다. (2차 권선의 저항)/(최대 토크시 슬립)=(2차 권선의 저항+2차 외 부회로 저항)/(기동시 슬립) 기동시 슬립=1이고 문제에서 2차 권선의 저항=r_2, 최대 토크시 슬립=S_t임이 주어졌으므로 r_2/S_t=r_2+(2차 외부회로 저항) 따라서 (2차 외부회로 저항)=r_2(1/S_t-1)={(1-S_t)/S_t}r_2

Pa %Zb PA -- = --- x --- 임피던스 반비례 Pb %Za PB 용량 비례 관계 전력 %임피던스 용량 [단상 변압기 병렬 운전 조건]

각도 오차가 적고 , 오차가 '누적되지 않는다'

슬립은 공급전압^2에 반비례한다. 4%*1/(0.9)^2=4.9% 토크와 슬립의 관계 1) 안정적 운전 영역 s = 0 T = V1^2/w * s/r2' T ∝ V1^2 T ∝ s (V일정) T ∝ 1/V^2 (T일정) 2) 기동 영역 s = 1, 토크 T = V1^2/w * r2'/(x1+x2')^2s T ∝ V1^2 T ∝ 1/s (V일정) T ∝ V1^2 (T일정) 암기 TIP 안 정적운전영역 T 토크는 s 에 비례 기동 영역은 안정적 영역 특성의 반대 Ans) s ∝ 1/V1^2 이므로 4% : 1/1^2 = x : 1/0.9^2 x = 1/0.9^2 * 4 = 4.9% T ∝ s (V일정), T ∝ 1/V^2 (T일정) ▶ s ∝ 1/V^2 ▶ 4[%] : 1/1^2 = X[%] : 1/0.9^2 ▶ 4[%] * 1/0.9^2 = 4.938[%]

3상 유도전동기는 2차 저항의 크기를 변화시키면 최대 토크의 크기는 변하지 않고 최대 토크를 발생하는 슬립점이 저항에 비 례해 이동함 최대 토크를 발생하는 슬립점과 최대 토크의 크기 모두 변화하 는 것은 단상 유도 전동기

정출력 : 계자제어 정토크 : 전압제어

토크= K*자속*전류 k는 동일 0.8*자속*1.2전류=0.96*k 0.96*5=4.8 T=K파이I 5[Nm]=K파이*10 K파이=5/10=1/2 T=(1/2)*0.8*12=4,8 τ = k * Φ * Ia = 0.8 * 5 * (12/10) = 4.8 k = 자속 Φ = 토크 토크 = 자속*전류 *토 = 0.8*1.2*5 = 4.8 권수비 a= N1/N2 V1= a*V2 I1= I2/a Z1= Z2* a^2 위 문제에서 2차측 단자 전압은 Y결선 변압기의 "선간" 전압을 의미함 Y결선에서 2차측 상전압 Vp = Vl/√3 이며 권선비 a = V1/V2 = I2/I1 에서 V1 = aV2 = aV2p = aV/√3 마찬가지로 권수비에 의해 I1 = I2/a 에서 이 때 I1은 1차측 델 타 결선의 상전류이므로 선전류는 I/a*√3 - a(권수비) = N1/N2 = V1/V2 = I2/I1 - Y결선시 : √3 * 상전압 = 선간전압, 상전류 = 선전류 - △결선시 : 상전압 = 선간전압, √3 * 상전류 = 선전류 풀이 - △결선 1차 전압(선간전압) = Y결선 1차 전압(상전압) ▶ √3 * V1 (상전압) = V2(선간전압) ▶ V1 = aV2 / √3 - △결선 1차 전류(선전류) = Y결선 1차 전류 ▶ I1 (선전류) = √3 * I2 (상전류) / a

문제 오류로 가답안 발표시 2번이 답안으로 발표되었으나, 확정 답안 발표시 전항 정답 처리 되었습니다..여기서는 가답안인 2번 을 누르면 정답 처리 됩니다. 3상 반파 위상제어 정류기(저항부하) 0º≤α≤30º Vavg={(3√6V)/2π}cosα 30º≤α≤150º Vavg={(3√2V)/2π}{1+cos(α30º)}

유도자형 발전기는 계자와 전기자가 고정되고, 유도자가 회전하 는 수백~수만Hz의 고주파 발전기이다.

단자 전압이 1000√3 정답은 (1000√3)/(√3) ÷ 50 = 20Ω 단락비를 이용하여 계산 (100/%Z)*10=50 %Z= 20 단락비k = 무부하/단락 무부하 여자 전류 Ifs / 정격부하 여자전류 Ifo = 단락비 K 무부하정격전압을유기시키는데필요한계자전류 단락비 = ---------------------------------------- 3상단락시정격전류와같은단락전류를흘리는데필요한계 자전류 그래서 답은 2번

1 따뜻한 바람으로 건조 2 단락시켜서 건조 3 진공상태로 건조 "건"에 넘어가지 말자 암기 tip'열진단’ ‘열’풍법 ‘진’공법 ‘단’락법

E=4.44KfΦN, K=sin(nβπ/2)=sin(2*7/9*90) , f=60[Hz], N=120*60/20=360[rpm] Φ=E/(4.44KfN)=3300/4.44*sin(2*7/9*90)*60*360 =0.05353 동기발전기 유도기전력 공식에서 N은 RPM이 아닌 1상 당 권선 수 입니다.. 또한 K는 분포권계수와 단절권계수를 둘 다 구해서 곱해야 합니 다. N=(180*10)/(2*3*2) K=Kp*Kd Kp= sin( 7/9 * pi/2 ) Kd=sin( pi/(2*3) ) / 3*sin( pi/(2*3*2)) Kd= sin pi/6. /3sin pi/18 Kp=sin beta pi/2 Kw = Kd + Kp N = 180 X 10 / 2 X 3 X 2 = 150 E = 3300/ root 3. = 4,44 f N phi Kw

SCR : 단방향성 3단자 SSS : 양방향성 2단자 SCS : 단방향성 4단자

농형은 소형전동기에서 사용됩니다.

(6+4)/(1-(-2)-(-6)-(-4)) (1*2*3)+(1*2*2) /1--(1*2*1)-(1*2*3*1)-(1*2*2*1)=6+4/1-(-2-6-4) =10/13

주파수가 10일때까지 크기는 40이고 위상은 -90도 이유는 보드 선도를 그리면 나옴 해설추가 이득g=20log(G(jw)) 위상각 <g(jw) s에 jw=j0.1을 대입하여 계산 이득(dB) = 20log[G(jW)] ▶ 20log[ 1 / 0.1s( 0.01s + 1 ) ] ▶ 20log[ 1 / 0.1jw( 0.01jw + 1 ) ] ▶ 20log[ 1 / 0.01j( 0.001j + 1 ) ] ▶ 20log[ 1 / 0.01j + 0.00001 ] ▶ 20log[ 1 / ( √0.01^2 + √0.00001^2 ) ] ▶ 20log10^2 = 40(dB) 위상θ) G(jw) = [ 1 / 0.01j + 0.00001 ] ▶ 1 / 0.01j ▶ -j( 1 / 0.01 ) ▶ -j = -90˚ 복소수의 크기 계산에서 +- 여부는 중요하지 않아서 괜찮은 거 같습니다 10^-5 은 매우 작은 수라 무시하고 계산하면 두번째 해설작성 자님과 같은 답이 나옵니다

2차 시스템의 표준형은 1/(s^2+2제타wn+wn^2) 4로 나누면 wn^2=1/4 즉 wn=1/2 제타는 1/4 2차시스템의 표준형은 w^2/(s^2+2제타w+w^2)꼴 여기에 문제와 같은 형태로 표현하기 위해 분자 분모에 w^2을 나누어주면 1/(s^2/w^2+2제타w/w^2+1)이 된다. 이 꼴로 위의 전달함수와 비교시 1/w^2=4가 되는것을 보면 w 는 1/2가 되고, 2제타w/w^2 는 1이 되어야 하니 w에 1/2대입시 2*제타*2는 1 이 되어야 하므로 제타는 1/4 전달함수 C(s)/R(s) = 분자: 1/s^2 분모: 1- (-3/s + -2/s^2) 정리하면 R(s) = (s^2+3s+2)C(s) 라플라스변환에서 s한번 붙으면 역변환시 미분한번 한것과 같으 므로 전체 역변환하면 답 1

루스표 작성 s^4|1 -3 2 s^3|1 -1 0 s^2|-2 2 s^1|0 0 s^0| s^1에서 0 0이므로 판별불가->보조방정식(0 0인 곳 바로 위를 보조방정식으로) 사용 F'(s)=-2s^2+2 위 식을 s에 대해 미분하면 F''(s)=-4s이므로 s^4|1 -3 2 s^3|1 -1 0 s^2|-2 2 s^1|-4 0 s^0|2 루스표에서 부호가 2번 바뀌므로 s 평면 오른쪽에 위치하는 근 =2개

12옴, 4옴 병렬합성해서 6옴과 3옴 병렬회로로 봄 전류분배 법칙에 따라서 8A 전류원에서는 2.666A흐르고 7A 전 류원에서는 2.333A흐름 두 전류의 방향은 동일하므로 2.666+2.333=4.999 12옴과 4옴이 병렬연결되어있으므로 합성하면 3옴. 3옴과 6옴의 병렬회로에 전류원은 방향이 같으므로 15A짜리로 생각. 전류분배법칙에 의해 15A가 병렬연결된 3옴과 6옴에 6대 3의 비로 흐름. 따라서 각각 10A와 5A가 흐름 12[Ω] 과 4[Ω]은 병렬연결 ▶ 12 * 4 / 12 + 4 = 3[Ω] ▶ 8[A] 과 7[A] 직렬연결 = 15[A], 6[Ω] 과 3[Ω] 직렬연결이 므로 1 : 2 비로 전류가 흐름. 그러므로 6[Ω]에 흐르는 전류는 15[A] * ( 1 / 1 + 2 ) = 5[Ω]

RL 직렬회로 시정수 = L/R 입니다 시정수가 0.03s, X 저항이 14.7Ω = 0.441 τ = L / R ▶ L[mH] = τ * R ▶ 0.03 * 14.7 * 10^3 = 441[mH]

역상분=1/3*(I_a+a^2I_b+aI_c) a=1∠120° 공학용 계산기로 페이저 계산 팁)공학용계산기에서 "모드-콤플렉스"로 변경, "셋업-아래버튼- 콤플렉스-결과값r∠Θ"로 바꾸면 페이저 상태로 계산가능 추가 tip : 계산기에 Ia, Ib, Ic등을 저장해놓고 변수로 계산하면 보다 쉽게 계산할수 있음. 이 방법 한 번 손에 익으면 그 뒤로 이 문제 틀릴 일 없습니다. 7.28∠15.95 + (12.81∠-128.66)*1∠240 + (7.21∠123.69)*1 ∠120

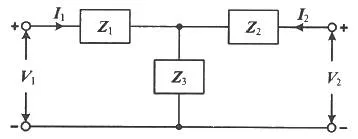

* T형 파라미터 Z11 = Z1 + Z3 Z12 = Z21 = Z3 Z22 = Z2 + Z3 우측 delta 결선을 Y 결선 변환후 좌측 Y-Y 결선, 병렬로 처리합니다.. 우측 delta결선 C_delta = C*C / 3C = C/3 좌측 R과 병렬 처리하면. (어드미턴스로 처리) Y = 1/R + 3C I_선간전류 = V_선전압 x Y = 1/root(3) x 100 x (1/R + C3) = 100/root(3) x(1/R + j3wC) ※Y결선 : 선간전압 = 루트3 * 상전압, 선전류 = 상전류 △결선 : 선간전압 = 상전압, 선전류 = 루트3 * 상전류 Vp(상전압) = 100 / √3 △결선을 Y결선 변환후 Z = R + ( Xc / 3 ) ▶ R + ( 1 / jwC / 3 ) ▶ R + ( 1 / j3wC ) 선전류 = Vp / Z ▶ Vp * Y = ( 100 / √3 ) * ( 1 / R + j3wC )

무왜형 조건 : L*G = R*C 컨덕턴스 단위가 이상함 따라서 전항 처리 컨덕턴스 단위때문에 전항 처리 됐지만 LG=RC 이기에 G=RC/L > 0.5*6*10^-6 / 1*10^-6 = 3 Y결선에서 델타 결선 변경시 저항 Rca = (Ra*Rb + Ra*Rc + Rb*Rc)/ Rb = (6+8+12)/4 = 13/2 이런식으로 바꾸면 됨 Rab = Ra*Rb + Ra*Rc + Rb+Rc / Rc = 2*3 + 2*4 + 3*4 / 4 = 6+8+12/4 = 26/4 =13/2 Rb=3 Rca=(2*3)+(2*4)+(3*4)/3 =26/3

문제 풀이 참고는 제9장 비정현파에서 소비전력 계산식을 참고 하시면 좋습니다. 계산절차

수뢰부는 외각에 설치함 풍력 터빈의 수뢰부(blade)는 바람의 운동 에너지를 회전 에너 지로 바꾸는 역할을 한다..비행기 날개처럼 양력과 항력의 원리 를 이용해 터빈을 회전시킴. 수뢰부의 단면은 한쪽이 볼록한 비대칭형 모양(에어포일)이다.. 이 모양 때문에 바람이 수뢰부의 윗면(볼록한 면)을 지날 때 아 래쪽보다 속도가 빨라진다.

KEC 234.5 콘센트의 시설 1.라.(1) 「전기용품 및 생활용품 안전관리법」의 적용을 받는 인체감전 보호용 누전차단기(정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전류 동작형의 것에 한한다) 또는 절연변압기(정격용량 3kVA 이하인 것에 한한다)로 보호된 전로에 접속하거나, 인체감 전보호용 누전차단기가 부착된 콘센트를 시설하여야 한다.

갑종의 강관형 철탑은 1255 , 을종은 나누기 2

감전에 대한 ‘보호’ : 보호도체 "보호도체(PE, Protective Conductor)" 란 감전에 대한 보호 등 안전을 위해 제공되는 도체를 말한다.

KEC 461.7 통신상의 유도 장해방지 시설 교류식 전기철도용 전차선로는 기설 가공약전류 전선로에 대하 여 유도작용에 의한 통신상의 장해가 생기지 않도록 시설하여야 한다.

KEC 511.3 옥내전로의 대지전압 제한 주택의 전기저장장치의 축전지에 접속하는 부하 측 옥내배선을 다음에 따라 시설하는 경우에 주택의 옥내전로의 대지전압은 직 류 600V 까지 적용할 수 있다.

저압 : 직류 1.5kV 이하 / 교류 1kV 이하 고압 : 직류 1.5kV 초과 ~ 7kV 이하 / 교류 1kV 초과 ~ 7kV 이하 특고압 : 7kV 초과

고압 : 4 특고압 : 5

경보 : 5000kVA 이상 ~ 10000kVA 미만 차단장치 : 10000kVA 이상 자동차단장치 및 경보장치를 해야하는 범위는 5,000~10,000 [KVA]이며 이때의 최소 전압이 5,000[KVA]이므로 정답은 5,000[KVA] 입니다. 10,000[KVA] 이상에서는 경보장치를 설치할 수 없고 차단장치 만 설치해야 하기 때문에 10,000[KVA]는 정답이 될 수 없습니 다.

접속할 때 커플링을 사용함

도로 따라서 말이 나오면 : 5m 횡단 : 6m but, 궤도,레일면상 나오면 6.5m 도로 횡단 1) 저압, 고압, 특고압 : 6m 이상 2) 통신선 : 5m 이상 철도 궤도 횡단 저압, 고압, 특고압, 통신선 : 6.5m 이상

도로 따라서 말나오면 : 5m 횡단 : 6m but, 레일면상, 궤도 나오면 : 6.5 철도는 뭐든 6.5 변함 없으나 도로나 횡단보도문제를 풀 때 가공통신선 문제로 착각하고 풀면 틀립니다. 전력선에 직접 접속하는 가공통신선 이므로 첨가문제로 풀어야 합니다. 도로 -> 6m (저 고 특) 교통의 지장을 주지 않는 경우 저고압 -> 5m 입니다. 횡단보도는 고 저 -> 3.5m 특고압 5m

통신 설비나 전차선의 조가선은 38mm^2 이상

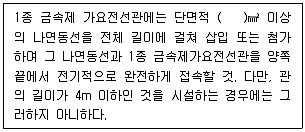

가요 전선관은 2.5mm^2 이상 , 제어용이면 1.5

제1종 : 100kV 미만 : 55mm^2 , 100kV~300kV 미만은 150mm^2 , 300kV 초과는 200mm^2

전선 상호 간격 저압 : 6cm , 고압 : 8cm

KEC 334조: 지중전선로는 기설 지중 약전류 전선로에 대하여 누설전류 또는 유도작용에 의하여 통신상에 장해를 주지 아니하 도록 기설 약전류 전선로로부터 충분히 이격시키거나 기타 적당 한 방법으로 시설하여야 한다..

7kV 이하 : 1.5 7kV 초과 : 1.25

폭연성 분진이 있는곳 : 케이블공사 금속관 공사(단, 케이블 트 레이 공사는 제외) 가연성 분진이 있는곳 : 케이블공사 금속관 공사 +합성수지관 공사

불용단 : 4A이하 : 1.5 / 4초과 ~ 16A 미만 : 1.5 / 16~63 이 하 : 1.25 용단 : 4A이하 : 2.1 / 4초과 ~ 16A 미만 : 1.9 / 16~63 이하 : 1.6 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
