자기저항=L/uS 즉 단면적S에 반비례한다,길이에는 비례 자속=암페어*턴수/자기저항 여기서 암페어*턴수 가 기자력이므 로 기자력=자속*자기저항 3번의 경우 병렬계산법이다. Rm = F/Ø = NI/Ø[AT/m], F = RØ[AT] Rm = l/μS 합성저항 Rm = Rm1+Rm2

전류밀도 i=nev , 전류 I=nevS 이다. (n : 전자의 갯수 , e=1.602*10^-19 전자의 전기량 , v=x/t 전 자의 평균속도 , S=파이*a^2 면적) I=nevS=ne*x/t*파이*0.0025^2 을 t에 관한 식으로 바꾸어주면 다음과 같다. t=1*10^28*1.602*10^-19*0.01/1*파이*0.0025^2=314 곧이 전자의전기량암기안해도됩 카시오fx-570es기준 shift+7 23 누르면 나옴 그리고 전류밀도i=Q/t 전류밀도는 시간당 전하량임 고로Q가 주 어진게 단위부피당 전자갯수이기때문에 n*전자전기량*부피를 해 줘야함 그래서 식이 NEV가됨 개념이해만하면쉬움 divB=0 회전하는 자계의 발산은 없다..회전만 계속한다

포인팅 백터 P = E x H

i=σE, σ=1/p 전도전류밀도 i_c = kE (k : 도전율(=저항률의 역수), E : 전 계) 참고로 변위전류밀도 i_d = 전류밀도(D)를 시간에 대해 편미분 한 것

C0 = (epsilon*S)/d C1=(epsilon*10*S)/(0.5d)=20C0 C2=(epsilon*S)/(0.5d)=2C0 C1||C2 = 1.8C0 = 0.36[microF] (2*0.2/[1+1/10])=0.36 평행판 사이에 절반 두계의 무언가를 넣었을때 콘덴서의 용량 공식 (2*Es) / (1+ Es ) 를 계산한 값에 처음의 C0 를 곱하면 된다..

Q=CV 이므로 V=Q/C 이고 중심전위이므로 V=Q/C *4 이다. V=4*Q/C = 4*10^-9/4파이*입실론*r = 10^-9/파이 *8.85*10^-12*1 = 36 (여기서 한변의길이가 루트2이므로 중심거리 r=1) 한 변의 길이가 a 꼭짓점에서 중심까지 길이가 a/(root2) 인 사각형에서 한 점의 전위는 V1 = Q/{(2*root2)*pi*epsilon*a} 따라서 중심에서의 전위는 V0=4V1={(root2)*a}/{pi*epsilon*a} 계산하면 35.96[V]=36[V] 9x10^9 = 1/(4*pi*epsilon) 똑같은 말입니다 4개 전하에 의한 전위는 1개 전하에 의한 전위의 4배 이므로 V = Q / 4πεr ▶ 9 * 10^9 * (10^-9 / 1) * 4 = 36[V] (여기서 한변의길이가 루트2이므로 중심거리 r=1)

압전효과란 기계적인 압력을 가했을때 전압이 발생하고 전압을 가했을때 기계적인 변형이 발생하는 효과이다. 파이로 효과 - 가열 시 (+), (-) 전기 분극이 일어남 [추가 해설]

기자력=암페어*턴 300*3=900 기자력)F[AT] = N * I ▶ 300 * 3 = 900[AT]

동심구의 정전용량 C = 4πε/(1/a - 1/b)[F] 여기서 반구이므로 C = [4πε/(1/a - 1/b)]*(1/2) = C = 2πε /(1/a - 1/b)[F] RC = ρε = ε/σ에서 R = ε/σC = [ε/(σ*2πε/(1/a - 1/b))] = (1/2πσ)*(1/a - 1/b) = (1/2π*10^-3)*(1/0.05 - 1/0.1) = 1591.55[Ω] Ro = L / µS R' = L / µS + lg / µ.S R'와 Ro의 비를 알기위해 R'를 Ro로 나누면, 분수표기가 힘들어서... 답은 1번 공극이 발생하면 자기저항의 비 : 공극이 생긴후 R`/ 공극이 생 기기전 R R` = (l-lg)/투자율*S + lg/공기중 투자율*S >-----(l-lg = l 이므로)------> l/투자율*S + lg/공기중투자율*S R = I/투자율*S 에서 {l/투자율*S + lg/공기중투자율*S} / I/투자율*S 하시면 답 1+ (투자율*lg / 공기중투자율*l) R_m = L/(μ_s * s) R_g = L_g/(μ_0 * s) 직력이니 합성저항 R_total = R_m + R_g 답 R_total/R_m = (1/μ_0) *[(L/μ_s)+L_g] / [L/μ_s *s) = 1 + [L_g/(L *μ_s)] = 1 + [L_g*μ /L * μ_0) ///μ= μ_0*μ_s 1/μ_s = μ / μ_0

누설 리액턴스가 작다 -> 단락전류가 크다 단권변압기 특징 - 중량이 가볍다 - 전압변동률이 작다 - 동손의 감소에 따른 효율이 좋다 - 변압비가 1에 가까우면 용량이 커진다 - 1차측의 이상전압이 2차측에 미친다 - 누설임피던스가 작아서 단락전류가 크다

상용주파 방전개시 전압이 높을 것 충격 방전 개시전압이 낮을 것 방전 니량이 크고 제한 전압이 낮을 것 속류 차단 능력이 클 것

(T1-T2)/T1, T1=540+273, T2=30+273 [추가 해설] (1-(273+30/273+540))*100 =62.7 영상 임피던스는 1 1 1 정상 임피던스는 1 1 2 역상 임피던스는 1 2 1 이며 위와 같은 임피던스는 균형 현상에 의한 것도 불균형에 의한 현상이 있습니다. 중성점 접지가 된 형태의 3상 4선식 형태이며 각 상마다 120도 의 위상차이에 의한 전압 분배 형식으로 되어있습니다. 답에서는 영상, 정상, 역상의 간단한 변환 형태를 묻는 의미이며 총 임피던스는 몇 이라는 것을 알아야 이 문제를 풀 수 있습니 다. 위의 임피던스 형태로 보아서 전압과 전류는 묻고 있지 않으며 전형적인 회로상의 임피던스 자체를 묻는 문제입니다.

1선 지락 - 정상분, 역상분, 영상분이 존재 - 고장상의 영장전압보다 90도 빠른 전류 [추가 해설] 고장별 대칭분 및 전류의 크기 - 3상 단락: 정상분 - 선간 단락: 정상분, 역상분 - 1선 지락: 정상분, 역상분, 영상분 영상전류: 크기가 같고 같은 위상각을 가진 평형 단상 전류 지락고장 시 접지계전기를 동작시키는 전류 △결선이 있으면 △결선의 내부를 순환 정상전류: 전원과 동일한 상회전 방향, 전동기에 회전 토크 역상전류: 전원의 상회전 방향과 반대 방향, 전동기에 제동력

전선의 굵기 선정 - 수용율, 역율, 부하율을 고려 - 전압강하 - 허용 전압강하 - 기계적 강도

조상설비 종류 - 전력용 콘덴서 : 직렬콘덴서 병렬콘덴서 - 분로리액터 : 한류리액터 직렬리액터 직류리액터 보상리액터 - 정지형무효전력 보상장치(SVC)

= : 전선의 표면 계수, 매끈한 단면 1, 거친 단면 0.98~0.80, 7본 연선 0.87~0.83, 19~61 연선 0.85~0.80, 중공 연 선 0.9~0.94 : 날씨 계수, 맑은 날 1.0, 우천 시 0.8 : 상대 공기 밀도 = : 기압 : 기온 코로나 - 코로나 임계전압 E0 = 24.3m0m1δdlog(D/r)[kV] - 코로나 방지 대책: 전선의 지름을 크게 한다. 복도체를 사용한다. 가선 금구를 개량한다. - 코로나 손실 P = 241/δ*(f+25) * (d/D)^(1/2) * (E-E0)^2 * 10^(-5) - m0 전선의 표면계수, m1 일기에 대한 계수, δ 상대공기밀도, d 전선의 지름, D 선간거리

이도 D = WS^2/8T D = 2*200^2/8*1000 이도)D[m] = W * S^2 / 8 * T ▶ 2 * 200^2 / 8 * 1000 = 10[m]

영상변류기 - 지락 사고시 지락 전류(영상 전류)를 검출 - 선택지락계전기, 방향지락계전기

1.계통에 직렬리액턴스 감소 -발전기,변압기 리액턴스 감소 -복도체(다도체) -병행회선 증가 -직렬 축전지 2.전압 변동 억제 -속응여자방식(AVR) -계통 연계 3.중간조상방식 4.고장전류를 줄이고 고장구간 신속차단 -적당한 중성점 접지 -고속도 차단기, 고속도 재폐로 차단기 사용 직접접지는 오히려 과도 안정도가 나빠짐

고속증식로의 증식비는 1.1~1.4정도로 추정된다. 고속증식로(FBR = Fast Breeder Reactor) -> 플루토늄을 에너지로 사용하기 때문에 꿈의 원자로 입니다. 그러나 냉각제로 가장 알맞는 물질이 아이러니하게도 나트륨 or 나트륨-칼륨 합금입니다..이 친구들은 공기나 물에 격렬하게 반 응하기 때문에 시한폭탄이라고 할 수 있습니다.

임피던스와 단락전류는 서로 반비례관계에 있습니다. 따라서 임피던스를 작게하면 단락전류가 더욱 커지기 때문에 임 피던스는 크게 해야합니다

선택지락계전기(SGR) : 비접지 계통의 다회선 배전 방식에서 지 락사고시 영상전압과 영상변류기를 통한 영상전류를 검출하여 선택차단하는 방향성 계전기이다.

여기서 B는 임피던스 이므로 Z가 맞다 C는 어드미턴스 인데 존재하지 않으므로 0이고 D는 전류비인데 직렬이므로 전류가 같다 즉 1이고 위 회로는 대칭되므로 A=D 이므로 A도 1이다.

중성점 접지목적 1) 1선 지락 시 건전상의 전위상승을 억제하여 선로 및 기기의 절연레벨을 낮춘다. 2) 과도 안정도 증진, 보호 계전기의 확실한 동작(고속 차단) 3) 지락 아크 소멸, 이상전압 방지

차단기 - 자동 / 부하 전류 개폐 및 고장전류 차단 단로기 - 정상상태에서 회로 및 전로 개폐 부하 개폐기 - 전로의 정격전류를 개폐하는 장치

과부하단락사고는 과전압계전기가 아니라 과전류계전기에요!!

송전선로는 정상임피던스와 역상임피던스가 같고, 영상임피던스 는 정상분의 약 4배정도입니다. TIP 송전선로 에서는 영상전류가 크고 변압기 에서는 모두 같다 즉 (송전선로) Z_0 > Z_1 = Z_2 (변 압 기) Z_0 = Z_1 = Z_2

2×루트2/파이 × (1+ cosa/2) 루트2/파이×E×(1+cosa) 단상 정파정류 회로 Ed(직류전압) = 0.9 E(실효값) X ((1+cos세타)/2) 즉, Ed = 0.95 X 200 X (1+cos30/2) * 참고 : (점호각 주어질때) 단상반파 Ed = 0.45E X (1+cos30/2) , 단상정파 Ed = 0.9E X (1+cos30/2)

분권발전기는 회전방향을 반대로 하면 잔류자기가 소멸되어 발 전불능 상태가 된다 분권 발전기의 회전을 반대로 하게 되면 회전 반대 -> 유기기전력, 계자전류(If) 반대 -> 계자권선의 잔 류 자기 상쇄 -> 자속 Φ= 0 -> E=PZΦN/60a 에서 Φ=0 이므로 E=0 발전 불능 상태

전기각 = 기계각*극수/2 기계각= 전기각*2 / 극수 =15

단락비가 큰 기계의 특징

전기자 기자력 상쇄

%저항강하 p=I_1n*r_21/V_1n = P_s/P_n * 100[%] (P_s : 임피던스 와트 (동손)[W]) [추가 해설] 임피던스저항강하 = Ps(동손) / Pn(정격용량) = 150 / 5 = 3 동손/ 정격용량 = (150/5000)x100 해서 3% 나옵니다

부하손은 섭씨75도를 기준으로 사용

뿔꽃없는 정류를 얻기 위해서 - 자체 인덕턴스가 작아야 함 - 정류주기가 길어야 함 - 브러시 접촉 저항이 커야 함 → 저항정류(탄소브러시) - 리액턴스 평균전압이 작아야 함 → 전압정류(보극설치)

매극 매상당 슬롯수q=S/P*m 분포계수 Kd=sin(pi/2m)/qsin(pi/q*2m) [pi=원주율 파이,S=총 슬롯수,P=극수,m=상] 계산기하면 0.999 나오는분... deg로 설정되어있으면 0.999 나와요 계산기 shift+mode 누르 시고 Rad으로 다시 계산해보세요. 2차 출력정수= 등가저항 R=r2(1/St -1)= r2(1-St/St) 이게 바로 비례추이 원리임 r_2/s = (r_2 + R)/s' s'는 기동하는 순간에 1이므로 r_2/s = (r_2 + R) 외부저항 R에 대해 정리하면 R = (1-s)r/s

240 - 230 / 230 * 100 = 4.347 무부하전압 - 수전단전압 / 수전단전압 *100 = 240-230/230 * 100

2중 농형 유도전동기 특징 비례추이와 같다 기동토크가 커진다 기동전류가 저하된다 2중 농형, 디프슬롯 기통 토크 크다 안정운전 dTm/dn < dTL/dn 불안정 운전 dTm/dn > dTL/dn

사이리스터의 게이트 전류가 증가되었을때의 현상은 다이오드에 순방향 전류가 흘렀을때로 생각하면 이해가 편하다 이상적일 경우 다이오드에 순방향 전류가 흐르면 다이오드에 0v 전압이 걸린다.(이상적이지 않을경우 실리콘=0.7v전압강하) 문제에서 말하는 저지전압은 다이오드의 전압강하와 유사하다. 따라서 게이트 전류가 증가하면 순방향 저지전압이 감소하는게 맞다

차동접속 : 120f/p1-p2 120*60/8-2 = 1200 직렬가동 120*f / (p1+p2) 병렬 120*f / (p1+p2)/2

비돌극기 ( 원통형 ) 은 90도에서 최대출력 발생 돌극기는 60도에서 최대출력 발생 비돌극형(원통형) 출력 P=(EV/Xs)*sinθ

직권발전기와 (차)복권발전기 직렬권선이 있는 발전기에는 균압선(균압모선)이 있어야함

변압기의 절연내력시험 방법

esa = pE/K = 4*230/162 = 5.68[V]

단락사고가 일어난 그 순간에는 매우 큰 단락전류가 흐르지만 시간이 지남에 따라 전류의 흐름을 방해하는 리액턴스 성분이 증가되어 단락전류는 감소한다. 하지만 사고가 해결되기 전까지 단락전류는 계속 흐른다

출력 C(S) = G(S) * (1/S) - ------(단위계단함수 라플라스변 환 1/S) = 1/{s(s+1)} = 1/s - 1/(s+1) 역라플라스 변환시 1-e^-t 이때 지연시간은 0.5초 1-e^-t = 0.5 t = 0.69314 = 0.7 풀이는 정확하신데 지연시간이 0.5초라기 보단 최대값의 0.5만 큼 도달하는 시간이 지연시간입니다. 1-e^-t =0.5 0.5 = e^-t ln 0.5 = -t t = 0.6931... = 0.7 단위계단 1/S, 입력신호 1/(1+S) 출력 1/S(1+S) 단위계단입력 : 1 지연시간 : 목표시간 50% = 1 x 0.5 = 0.5 S 값에 0.5 대입 결과 = 1.3333~ 대입결과에 역변환 인가 ... 2-S 공식 = 2 - 1.333 = 0.6666~ = 0.7 지연시간: 단위계단입력에 대해 그 응답/출력이 최종치의 50[%] 에 도달하는데 걸리는 시간 1/(s+1)을 Laplace 역변환 하면, exp(-t)가 되고, 이 값이 0.5가 되려면, t가 2[sec]이면 됨! exp(2) = 0.496585304 다시 정리하면 1.라플라스 역변환 하여 e^-t로 바꿈

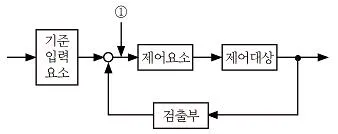

제어요소: 조절부 + 조작부 제어장치 = 설정부 + 제어요소 + 검출부 기준입력동작신호 조작량 외란 ↓↓ ↓ ↓ - 목표값 → 기준입력요소 → 조절부 → 조작부 → 제어대상 → 제어량 ↑ ← 검출부 ← ↓ 양은 음으로, or는 and로 그 값과 연산까지 모두 전환시켜야 함.

s=-1,-2,3에서 s평면의 우반면에 하나의 근이 있으므로 z평면 단위원 외부에 하나의 근이 있게 된다 S평면의 우반면은 Z평면의 원점을 중심으로 한 단위원의 외부에 사상되므로, 오직 s=3의 경우가 해당됨.

NOR게이트는 모든입력이 0이 될때만 출력을 나타낸다

근궤적의 허축과 교차점 -> 루스법에 의한 임계안정조건

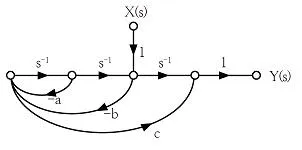

라우스 허위츠 3 ㅣ 1 k+3 2 ㅣ 2 10 1 ㅣ(2k+6 - 10) /2 0 ㅣ10 K+3>0 & 2k-4>0 즉 K>2 s^3 │ 1 k+3 s^2 │ 2 10 s^1 │ (2k + 6 - 10)/2 0 = k - 2 s^0 │ 10 첫 번째 Column의 요소들의 부호가 positive로 동일해야 하므 로, k - 2 > 0 을 만족하는, 보기 1번이 정담. (1/s * (1+a/s) - bc) / (1 + a/s + b/s^2) = s+a-bcs^2 / s^2+as+b Mason Formula를 이용 Loop는 두 개가 있음: Loop1 = -a/s, Loop2 = -b/s^2 Forward Path(FP: 순방향 경로)도 두 개가 있음(화살표 방향을 적확히 관찰할 것!): FP1 = -b x c, FP2 = 1/s 이 두개의 FP 중 첫 번째 FP2과 독립된 Loop가 1개 존재함! 그래서 분자에 놓이는 FP2을 고려할 때 이 비접촉 Loop1: -a/s 을 (1 - Loop1)을 곱해줘야 함! Mason Formula에 따라, 전달함수 = {FP1 + FP2 x (1 - Loop1)} / {1 - (Loop1 + Loop2)} = {-bc + 1/s x (1 - (-a/s)} / {1 - (-a/s - b/s^2)} = (-bc +1/s + a/s^2) / (1 + a/s + b/s^2) 분모, 분자에 s^2을 곱하면, 전달함수 = (-bcs^2 + s + a) / (s^2 + as + b) 70. 의 이득여유[dB]는? ① 20 ② -20 ③ 0 ④ ∞ 20Log|GH|= 20Log|1| = 0 [추가 해설] 이득여유 허수측이 0이 되는 W를 구하여 대입 S=jw w=0 G_m(이득여유)= 20log│1/GH│ G(jω)H(jω) = 2 / {(jω+1)(jω+2)} 분모의 Conjugate를 분모, 분자에 곱해주면, = 2 x {(-jω+1)(-jω+2)} / {(jω+1)(jω+2)}{(-jω+1)(-jω+2)} = 2 x (-ω^2 - 3jω + 2) / {(ω^2 + 1)(ω^2 + 4)} 분자의 허수부만 추려내보면, -6jω 만 걸러지는데, 이 허수부가 0이 되게 하려면 각 주파수 ω가 0[rad/s] 여야 함! ω=0 일때 │G(0)H(0)│ = 1이고, 이것의 역수가 이득 여유 Gain Margin인데, [dB] 단위로 표현해야 하니, 20 log 1 = 0[dB]

R-L직렬회로에서 시정수T 는 L/R 이다 병렬 R 값은 50 시정수는 허수/실수 = L/R 합성저항)R[Ω] = R1 * R2 / R1 + R2 ▶ 100 * 100 / 100 + 100 = 50[Ω] τ[sec] = L / R ▶ 5 / 50 = 0.1[sec]

t=0에서 5V이므로 정현파(Sin)의 경우 위상이 30도(10v * sin30 도 = 5v) 임을 알 수 있음. 60Hz -> 초당 60번의 정현파 발생. 2ms -> 0.002초 이므로, 0.12번의 주기 발생. 따라서 1주기당 360도 이므로, 0.12주기는 360*0.12 = 43.2도 맨 처음 30도 만큼 위상을 더해줘야 하므로 43.2+30 = 73.2도 순시값 v=Vm*sin(wt+쎄타)=5v Vm=10 , 로 쎄타 30 인거 구함 wt=2*pi*f*t=2*180*60*2*10^-3 wt=43.2 순시값v =10sin(43.2+30) 정현파 전압 v = Vm x sin(ωt + θ˚) where Vm: max voltage(10[V]), ω: 각주파수(2πf = 2πx 60[Hz] = 120π) t: 경과시간(0.002[sec]) v가 시간 t=0에서 instantaneous value 5[V]를 가지려면, 5 = 10 x sin(ω x 0 + θ˚) θ=30˚여야함. sin(30) = 0.5 이니까. t=0.002[sec]면, ωt = 120π x 0.002 = 0.24π 0.24π를 각도로 바꾸면 180˚x 0.24 = 43.2˚ 그러면, v = 10 x sin(43.2˚+ 30˚)

Ia+Ib=-5-j12이고 Y회로에서 Ia+Ib+Ic=0 이므로 Ic=-(Ia+Ic) Ic=5+j12 3개의 상전류의 합은 0이 돼야 하니, 단순 덧셈 문제임! 단, 실수부, 허수부 각각 계산! 비접지일때 영상전류I0=0이다 즉 1/3(Ia+Ib+Ic)=0 중간에 IC=-(Ia+Ic)에서 Ic가 아니고 Ib입니다. 즉, IC=(Ia+Ib) ab에서 바라보는 합성임피던스를 구하면된다. 1옴 -> 1, 2H -> 2s, 1/2F -> 2/s 답 : (1+2s) || 2/s 풀면됨 Zab = {(1 + 2s) x 2/s} / (1 + 2s + 2/s) = (2/s + 4) / (1 + 2s + 2/s) = (2 + 4s) / (s + 2s^2 + 2)

임펄스 함수 : 라플라스[델타(t)]=1 V(s)= X(s) I(s) = 1/Cs x 1 = 1/C * 1/s v(t)= 1/C * u(t) 2u(t)-2u(t-4) = 2/s-(2/s)*e^-4s = 2/s(1-e^-4s) Laplace Transform 기본 정의 : 주어진 함수 f(t)와 시간 t≥0 에 대하여 f(t)의 라플라스 변환 L{f(t)} = F(s) = ∫∞~0 exp^(-st)·f(t)dt f(t)는 0~4까지 2의 값을 가지는 함수이므로, L{2} = ∫∞~0 exp^(-st)·2 dt = -2/s x exp^(-st)│4~0 = -2/s x exp^(-4s) - (-2/s) x 1 = 2/s x {1 - exp^(-4s)} Laplace 변환의 기본을 묻는 문제!

공급전류 : 15-30 = -15 A 각 저항에 흐르는 전류(병렬연결시 컨덕턴스에 비례) G1:G2 = 30:15 G2에 흐르는 전류: -15 x 1/3 = -5 A 일단 15A 화살표로 흐르면 G1에위에서 아래로 10A가고 G2에 위에서 아래로5A감 두번째 30A 화살표로 흐르면 G1에 아래서위로 20A가고 G2에 아래서 위로 10A감 고로 G1에는 10-20=-10A가 흐르고 G2에는 5-10=-5A가 흐름 일단, 15A -30A = -15A 이단, 컨덕턴스 높은 쪽으로 전류가 많이 흐름. G1(2) : G2(1) 의 비가 됨 삼단, G1(10V) : G2(5V)로 흐르게 됨 First I=GV 좌측 상단G1 위에 있는 점을 기준으로 잡겠습니다. I1+I2+I3+I4=0 -15+30*V+30+15V=0 에서 V=-1/3 즉, i=15V=-5 저항의 역수 개념인 Conductance. 전류원 하나씩 차근차근 해석해야 함! 나머지 전류원은 개방하 고! 먼저, 30[A]의 전류원을 개방회로로 대체하고, 15[A]가 conductance G1: 30[mho]와 G2: 15[mho]중에 15[mho]로는 전류분배법칙에 따라 1/3만큼 흐르게 되니 5[A]가 위에서 아래 로 흐르고. 그 다음, 15[A]의 전류원을 개방회로로 대체하고, 30[A]가 conductance G1: 30[mho]와 G2: 15[mho]중에 15[mho]로는 역시 전류분배법칙에 의해 1/3만큼 흐르게 되는데 10[A]가 방 향은 아래에서 위로 흐름.

무손실 회로는 감쇠정수 = 0 무손실회로 - R=G=0인 선로 - 전파정수 jw*(LC)^(1/2) - 속도 1/(LC)^(1/2) 무왜형회로 - RC=GL - 전파정수 (RG)^(1/2) + jw*(LC)^(1/2) - 속도 1/(LC)^(1/2)

브릿지 정류 회로 모양을 고려 대각선으로 해서 저항 같으면 전압 같음 X 자를 ㅣㅣ 자로 피면 (R1+R4)와 (R2+R3)가 병렬로 연결되어있고 그 중간 지점 a ,b 의 전위가 같기위해선 R1:R4 = R3:R2 의 비가 같아야한다..(전위차 에 의하여) 따라서 R1*R2 = R3*R4 (비례식의 내부끼리 외부끼리 곱셈)

위 파형의 경우 최댓값과 실효값이 같다 파고율=최댓값/실효값 이므로 1이 된다 파형율=실효값/평균값 파고율 [peak factor, 波高率] : 교류 파형의 최대값을 실효값으로 나눈 값으로, 각종 파형의 날카로움의 정도를 나타내기 위한 것. 이 값은 정현파에서는 1.414이다. 문제에서와 같이 시간의 변화에 따라 크기가 커졌다가 줄어드는 변화가 없이 일정한 구형파로 주어지면, 즉, 정현파 교류가 아닌, 직류로 파형이 주어졌으므로, 최대값도 그리고 실효값도 동일하게 A이므로, 파고율은 1이고, 실효값 대비 높이 튀는 값이 없는 좋은 파형이라는 의미. 정현파 = 파형률 : 1.11 , 파고율 : 1.414 정현반파 = 파형률 : 1.57 , 파고율 : 2 삼각파 = 파형률 : 1.15 , 파고율 : 1.73 구형파 = 파형률 : 1 , 파고율 : 1 구형반파 : 파형률 : 1.41, 파고율 : 1.41

저압은 0.6 안테나 일반 저압 0.6 고압 0.8 고압절연전선 저압 0.3 고압 0.8 케이블 저압 0.3 고압 0.4 [추가 해설] 저고압 가공전선과 안테나의 접근 또는 교차(판단기준 제82조)

급속제 수도관로 접지공사 저항값 = 3Ω이하 건물의 철골 및 기타 금속 = 2Ω이하

지선 안전율 = 2.5이상 2.6mm 이상의 금속선을 3조 이상 꼬아서 사용 지중 및 지표상 30cm 까지의 부근은 아연도금 철봉 등을 사용 최저 인장 하중 = 4.31kN

나전선의 사용 제한 금속관공사, 합성수지관공사, 합성수지몰드공사, 금속덕트공사 나전선의 사용제한 옥내에 시설하는 저압전선에는 나전선을 사용하여서는 아니 된 다..다만 다음에 해당하는 경우 그러하지 아니하다.

지표상 1.8m 미만에 시설금지

터널 안 전선로의 시설(판단기준 제143조)

85% 이하일 경우 경보하는 장치 발전기 안의 수소의 순도가 85% 이하로 저하한 경우에 이를 경 보하는 장치를 시설할 것

30 60분 2분 60 60분 4분 100 120분 6분 200 120분 8분 400 180분 10분 1.6배 2배 융단 시간 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 개정사항으로 삭제 요청드립니다 [오류신고 반론] 새로 바뀐 저압퓨즈 규정에 따라 80A 1.6배 용단 전류는 120분 정격전류의 구분 시간 정격전류의 배수 불용단 전류 용단 전류 4A 이하 60분 1.5배 2.1배 4A 초과 16A 미만 60분 1.5배 1.9배 16A 이상 63A 이하 60분 1.25배 1.6배 63A 초과 160A 이하 120분 1.25배 1.6배 160A 초과 400A 이하 180분 1.25배 1.6배 400A 초과 240분 1.25배 1.6배

뱅크용량의 구분 자동적으로 전로로부터 차단하는 장치 전력용커패시터 500kVA 초과, 15000kVA미만 내부에 고 장이 생긴 경우 과전류가 생 긴 경우 및 분로리액터 15000kVA이상 내부에 고장 이 생긴 경우 과전류가 생 긴 경우 과전압이 생 긴 경우 조상기 15000kVA이상 내부에 고장 이 생긴 경우

대지전압 300V 사용전압 400V 도로 등의 전열장치의 시설(판단기준 제235조)

400 v 이상 특별제3종접지공사 10 옴 400 v 미만 제3종접지공사 100 옴 접지저항 값은 몇 옴 이하인가? 라고 나와야하는 문제입니다..문 제 오류로 전향 정답 처리 됐었다고 합니다.

사람이 접촉할 우려가 없는곳이면 0.8 m 고압 나절케 (나전선 절연전선 케이블) 나 - 1.2m 절 - 0.8m 케 - 0.4m 경동연선 알루미늄연선은 나전선에 속한다.고로 1.2m 위쪽 : 2m (케이블1m) 옆, 아래 : 1.2m (절연전선, 케이블 0.4m)

유도장해의 방지(판단기준 제105조)

특고압 1종 고압 3종 특고압 계기용변성기 2차측전로 1종 고압 계기용변성기 2차측전로 3종 (2021년 KEC 규정 변경으로 인하여 접지관련 문제는 출제되지 않습니다.)

교류절연귀선 -> 고압가공전선에 준하여 시설 직류절연귀선 -> 저압가공전선에 준하여 시설 가공 직류 절연 귀선의 시설(판단기준 제260조) 가공 직류 절연 귀선은 저압 가공 전선에 준하여 시설하여야 한 다. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 삭제! [추가 오류 신고] 개정된 사항입니다 삭제해주세요 [추가 오류 신고] 개정사항 삭제요청 [관리자 입니다. 문제지 사진원본 확인해 봤는데 정답은 1번이네요. 관련 규정이 개정 되었을 경우 개정된 법령집 내용 및 링크 삽 입부탁 드립니다. 그외 다른 문제집 확인 가능한분 계시면 확인 부탁 드립니다. 신고시 출판사명까지 기제 부탁 드립니다.] [오류신고 반론] 삭제 안됐어요. 2021 전기설비기술기준의 판단기준 개정 전문 제260조(가공 직류 절연 귀선의 시설) 가공 직류 절연 귀선은 저압 가공 전선에 준하여 시설하여야 한 다. 남아있습니다. [오류신고 반론] 제260조 (가공 직류 절연 귀선의 시설) 가공 직류 절연 귀선은 저압 가공 전선에 준하여 시설하여야 한다. 제274조 (가공 교류 절연 귀선의 시설) 가공 교류절연귀선은 고 압 가공전선에 준하여 시설하여야 한다..다만, 가공 교류 절연 귀선이 교류 전차선과 동일 지지물에 시설되는 경우에는 제75조 제3항 또는 제4항의 규정에, 가공 교류 절연 귀선이 교류 전차 선 등과 접근하거나 교차되어 시설되는 경우에는 제83조의 규정 에 준하여 시설하지 아니하여도 된다. 삭제 안되었습니다. [추가 오류 신고] 2023 에듀윌 삭제

내장형 - 10기마다 1기씩

횡단보도교 위 저압의 경우 노면상 3.5m이상 (단, 절연전선의 겨우 3[m]이상) 고압의 경우 노면상 3.5m 이상 저고압 가공전선의 높이(판단기준 제72조)

400V 미만 2.5cm 이상 400V 이상(건조한 장소)2.5cm이상 (습한 장소) 4.5cm이상 애자사용 공사(판단기준 제181조)

간선보호용 과전류차단기 - 옥내 간선의 허용전류 이하의 정격전류를 가져야함 (2021년 KEC 규정 변경으로 인하여 본 유형의 문제는 출제되지 않습니다.)
