전기기사 2018년 1회 기출문제

2018-03-04 시행 · 83문항

이 회차 문제 풀기 →
2번
역자성체에서 비투자율(㎲)은 어느 값을 갖는가?
  1. ① ㎲=1
  2. ② ㎲＜1
  3. ③ ㎲＞1
  4. ④ ㎲=0
정답 확인

정답 ②

4번
점전하에 의한 전계는 쿨롱의 법칙을 사용하면 되지만 분포 되어 있는 전하에 의한 전계를 구할 때는 무엇을 이용하는 가?
  1. ① 렌츠의 법칙
  2. ② 가우스의 정리
  3. ③ 라플라스 방정식
  4. ④ 스토크스의 정리
정답 확인

정답 ②

5번
패러데이관(Faraday tube)의 성질에 대한 설명으로 틀린 것 은?
  1. ① 패러데이관 중에 있는 전속수는 그 관속에 진전하가 없으 면 일정하며 연속적이다.
  2. ② 패러데이관의 양단에는 양 또는 음의 단위 진전하가 존재 하고 있다.
  3. ③ 패러데이관 한 개의 단위 전위차 당 보유에너지는 1/2J이 다.
  4. ④ 패러데이관의 밀도는 전속밀도와 같지 않다.
정답 확인

정답 ④

6번
공기 중에 있는 지름 6㎝인 단일 도체구의 정전용량은 몇 ㎊ 인가?
  1. ① 0.34
  2. ② 0.67
  3. ③ 3.34
  4. ④ 6.71
정답 확인

정답 ③

9번
내압 1000V 정전용량 1㎌, 내압 750V 정전용량 2㎌, 내압 500V 정전용량 5㎌인 콘덴서 3개를 직렬로 접속하고 인가전 압을 서서히 높이면 최초로 파괴되는 콘덴서는?
  1. ① 1㎌
  2. ② 2㎌
  3. ③ 5㎌
  4. ④ 동시에 파괴된다.
정답 확인

정답 ①

10번
내부장치 또는 공간을 물질로 포위시켜 외부자계의 영향을 차폐시키는 방식을 자기차폐라 한다. 다음 중 자기차폐에 가장 좋은 것은?
  1. ① 비투자율이 1보다 작은 역자성체
  2. ② 강자성체 중에서 비투자율이 큰 물질
  3. ③ 강자성체 중에서 비투자율이 작은 물질
  4. ④ 비투자율에 관계없이 물질의 두께에만 관계되므로 되도 록 두꺼운 물질
정답 확인

정답 ②

11번
40V/m인 전계 내의 50V되는 점에서 1C의 전하가 전계 방 향으로 80㎝ 이동 하였을 때, 그 점의 전위는 몇 V 인가?
  1. ① 18
  2. ② 22
  3. ③ 35
  4. ④ 65
정답 확인

정답 ①

12번
그림과 같이 반지름 a[m]의 한번 감긴 원형코일이 균일한 자속밀도 B[Wb/m2]인 자계에 놓여 있다. 지금 코일 면을 자계와 나란하게 전류 I[A]를 흘리면 원형코일이 자계로부 터 받는 회전 모멘트는 몇 Nm/rad 인가?
  1. ① πaBI
  2. ② 2πaBI
  3. ③ πa2BI
  4. ④ 2πa2BI
정답 확인

정답 ③

13번
다음 조건들 중 초전도체에 부합되는 것은? (단, μτ은 비투 자율, Xm은 비자화율, B는 자속밀도이며 작동온도는 임계온 도 이하라 한다.
  1. ① Xm=-1, μτ=0, B=0
  2. ② Xm=0, μτ=0, B=0
  3. ③ Xm=1, μτ=0, B=0
  4. ④ Xm=-1, μτ=1, B=0
정답 확인

정답 ①

15번
평면파 전파가 E=30cos(109t+20z)j V/m 로 주어 졌다면 이 전자파의 위상속도는 몇 m/s 인가?
  1. ① 5×107
  2. ② 1/3×103
  3. ③ 109
  4. ④ 3/2
정답 확인

정답 ①

16번
자속밀도 10 Wb/m2 자계 중에 10㎝ 도체를 자계와 30°의 각도로 30m/s로 움직일 때, 도체에 유기되는 기전력은 몇 V 인가?
  1. ① 15
  2. ② 15√3
  3. ③ 1500
  4. ④ 1500√3
정답 확인

정답 ①

17번
그림과 같이 단면적 S=10cm2, 자로의 길이 l=20π㎝, 비투 자율 ㎲=1000인 철심에 N1=N2=100인 두 코일을 감았다. 두 코일사이의 상호인덕턴스는 몇 mH 인가?
전기기사 2018년 1회 17번 문제 그림
  1. ① 0.1
  2. ② 1
  3. ③ 2
  4. ④ 20
정답 확인

정답 ④

18번
1㎂의 전류가 흐르고 있을 때, 1초 동안 통과하는 전자 수 는 약 몇 개 인가? (단, 전자 1개의 전하는 1.602×10-19C 이다.)
  1. ① 6.24×1010
  2. ② 6.24×1011
  3. ③ 6.24×1012
  4. ④ 6.24×1013
정답 확인

정답 ③

19번
균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 l[m], 비투자율 ㎲인 원통도체의 내부 인덕턴스 는 몇 H 인가?
  1. ① 10-7㎲l
  2. ② 3×10-7㎲l
  3. ③ 1/4a × 10-7㎲l
  4. ④ 1/2 × 10-7㎲l
정답 확인

정답 ④

20번
한 변의 길이가 10㎝인 정사각형 회로에 직류전류 10A가 흐를 때, 정사각형의 중심에서의 자계 세기는 몇 A/m 인가?
  1. ① 100√2/π
  2. ② 200√2/π
  3. ③ 300√2/π
  4. ④ 400√2/π
정답 확인

정답 ②

21번
송전선에서 재폐로 방식을 사용하는 목적은?
  1. ① 역률 개선
  2. ② 안정도 증진
  3. ③ 유도장해의 경감
  4. ④ 코로나 발생방지
정답 확인

정답 ②

22번
설비용량이 360kW, 수용률 0.8, 부등률 1.2 일 때 최대수용 전력은 몇 kW 인가?
  1. ① 120
  2. ② 240
  3. ③ 360
  4. ④ 480
정답 확인

정답 ②

23번
배전계통에서 사용하는 고압용 차단기의 종류가 아닌 것은?
  1. ① 기중차단기 ACB
  2. ② 공기차단기 ABB
  3. ③ 진공차단기 VCB
  4. ④ 유입차단기 OCB
정답 확인

정답 ①

24번
SF6 가스차단기에 대한 설명으로 틀린 것은?
  1. ① SF6 가스 자체는 불활성 기체이다.
  2. ② SF6가스는 공기에 비하여 소호능력이 약 100배 정도이 다.
  3. ③ 절연거리를 적게 할 수 있어 차단기 전체를 소형, 경량 화 할 수 있다.
  4. ④ SF6 가스를 이용한 것으로서 독성이 있으므로 취급에 유 의하여야 한다.
정답 확인

정답 ④

25번
송전선로의 일반회로 정수가 A=0.7, B=j190, D=0.9 일 때 C의 값은?
  1. ① -j1.95×10-3
  2. ② j1.95×10-3
  3. ③ -j1.95×10-4
  4. ④ j1.95×10-4
정답 확인

정답 ②

26번
부하역률이 0.8인 선로의 저항손실은 0.9인 선로의 저항손 실에 비해서 약 몇 배 정도 되는가?
  1. ① 0.97
  2. ② 1.1
  3. ③ 1.27
  4. ④ 1.5
정답 확인

정답 ③

27번
단상변압기 3대에 의한 △결선에서 1대를 제거하고 동일전 력을 V결선으로 보낸다면 동손은 약 몇 배가 되는가?
  1. ① 0.67
  2. ② 2.0
  3. ③ 2.7
  4. ④ 3.0
정답 확인

정답 ②

28번
피뢰기의 충격방전 개시전압은 무엇으로 표시하는가?
  1. ① 직류전압의 크기
  2. ② 충격파의 평균치
  3. ③ 충격파의 최대치
  4. ④ 충격파의 실효치
정답 확인

정답 ③

29번
단상 2선식 배전선로의 선로임피던스가 2+j5Ω이고 무유도 성 부하전류 10A 일 때 송전단 역률은? (단, 수전단 전압의 크기는 100V이고, 위상각은 0°이다.)
  1. ① 5/12
  2. ② 5/13
  3. ③ 11/12
  4. ④ 12/13
정답 확인

정답 ④

31번
모선 보호에 사용되는 계전방식이 아닌 것은?
  1. ① 위상 비교방식
  2. ② 선택접지 계전방식
  3. ③ 방향거리 계전방식
  4. ④ 전류차동 보호방식
정답 확인

정답 ②

32번
%임피던스와 관련된 설명으로 틀린 것은?
  1. ① 정격전류가 증가하면 %임피던스는 감소한다.
  2. ② 직렬리액터가 감소하면 %임피던스도 감소한다.
  3. ③ 전기기계의 %임피던스가 크면 차단기의 용량은 작아진 다.
  4. ④ 송전계통에서는 임피던스의 크기를 옴값대신에 %값으로 나타내는 경우가 많다.
정답 확인

정답 ①

33번
A, B 및 C상 전류를 각각 Ia, Ib, 및 Ic라 할 때 으 로 표시되는 Ix는 어떤 전류인가?
전기기사 2018년 1회 33번 문제 그림
  1. ① 정상전류
  2. ② 역상전류
  3. ③ 영상전류
  4. ④ 역상전류와 영상전류의 합
정답 확인

정답 ②

34번
그림과 같이 “수류가 고체에 둘러싸여 있고 A로부터 유입되 는 수량과 B로부터 유출되는 수량이 같다”고 하는 이론은?
  1. ① 수두이론
  2. ② 연속의 원리
  3. ③ 베르누이의 정리
  4. ④ 토리첼리의 정리
정답 확인

정답 ②

36번
대용량 고전압의 안정권선(△권선)이 있다. 이 권선의 설치 목적과 관계가 먼 것은?
  1. ① 고장전류 저감
  2. ② 제3고조파 제거
  3. ③ 조상설비 설치
  4. ④ 소내용 전원공급
정답 확인

정답 ①

37번
한류리액터를 사용하는 가장 큰 목적은?
  1. ① 충전전류의 제한
  2. ② 접지전류의 제한
  3. ③ 누설전류의 제한
  4. ④ 단락전류의 제한
정답 확인

정답 ④

38번
변압기 등 전력설비 내부 고장 시 변류기에 유입하는 전류 와 유출하는 전류의 차로 동작하는 보호계전기는?
  1. ① 차동계전기
  2. ② 지락계전기
  3. ③ 과전류계전기
  4. ④ 역상전류계전기
정답 확인

정답 ①

39번
3상 결선 변압기의 단상운전에 의한 소손방지 목적으로 설 치하는 계전기는?
  1. ① 차동계전기
  2. ② 역상계전기
  3. ③ 단락계전기
  4. ④ 과전류계전기
정답 확인

정답 ②

40번
송전선로의 정전용량은 등가 선간거리 D가 증가하면 어떻게 되는가?
전기기사 2018년 1회 40번 문제 그림
  1. ① 증가한다.
  2. ② 감소한다.
  3. ③ D2에 반비례하여 감소한다.
  4. ④ 변하지 않는다.
정답 확인

정답 ②

41번
단상 직권 정류자 전동기의 전기자 권선과 계자권선에 대한 설명으로 틀린 것은?
  1. ① 계자권선의 권수를 적게 한다.
  2. ② 전기자 권선의 권수를 크게 한다.
  3. ③ 변압기 기전력을 적게 하여 역률 저하를 방지한다.
  4. ④ 브러시로 단락되는 코일 중의 단락전류를 많게 한다.
정답 확인

정답 ④

42번
단상 직권 전동기의 종류가 아닌 것은?
  1. ① 직권형
  2. ② 아트킨손형
  3. ③ 보상직권형
  4. ④ 유도보상직권형
정답 확인

정답 ②

43번
동기조상기의 여자전류를 줄이면?
  1. ① 콘덴서로 작용
  2. ② 리액터로 작용
  3. ③ 진상전류로 됨
  4. ④ 저항손의 보상
정답 확인

정답 ②

44번
권선형 유도전동기에서 비례추이에 대한 설명으로 틀린 것 은? (단, sm은 최대토크 시 슬립이다.)
  1. ① r2를 크게 하면 sm은 커진다.
  2. ② r2를 삽입하면 최대토크가 변한다.
  3. ③ r2를 크게 하면 기동토크도 커진다.
  4. ④ r2를 크게 하면 기동전류는 감소한다.
정답 확인

정답 ②

45번
전기자저항 ra=0.2Ω, 동기리액턴스 xs=20Ω인 Y결선의 3상 동기발전기가 있다. 3상 중 1상의 단자전압 V=4400V, 유도 기전력 E=6600V이다. 부하각 δ=30°라고 하면 발전기의 출 력은 약 몇 kW인가?
  1. ① 2178
  2. ② 3251
  3. ③ 4253
  4. ④ 5532
정답 확인

정답 ①

46번
반도체 정류기에 적용된 소자 중 첨두 역방향 내전압이 가 장 큰 것은?
  1. ① 셀렌 정류기
  2. ② 실리콘 정류기
  3. ③ 게르마늄 정류기
  4. ④ 아산화동 정류기
정답 확인

정답 ②

47번
동기전동기에서 전기자 반작용을 설명한 것 중 옳은 것은?
  1. ① 공급전압보다 앞선 전류는 감자작용을 한다.
  2. ② 공급전압보다 뒤진 전류는 감자작용을 한다.
  3. ③ 공급전압보다 앞선 전류는 교차자화작용을 한다.
  4. ④ 공급전압보다 뒤진 전류는 교차자화작용을 한다.
정답 확인

정답 ①

48번
변압기 결선방식 중 3상에서 6상으로 변환할 수 없는 것은?
  1. ① 2중 성형
  2. ② 환상 결선
  3. ③ 대각 결선
  4. ④ 2중 6각 결선
정답 확인

정답 ④

49번
실리콘 제어정류기(SCR)의 설명 중 틀린 것은?
  1. ① PNPN 구조로 되어 있다.
  2. ② 인버터 회로에 이용될 수 있다.
  3. ③ 고속도의 스위치 작용을 할 수 있다.
  4. ④ 게이트에 (+)와 (-)의 특성을 갖는 펄스를 인가하여 제어 한다.
정답 확인

정답 ④

50번
직류발전기가 90% 부하에서 최대효율이 된다면 이 발전기 의 전부하에 있어서 고정손과 부하손의 비는?
  1. ① 1.1
  2. ② 1.0
  3. ③ 0.9
  4. ④ 0.81
정답 확인

정답 ④

51번
150kVA의 변압기의 철손이 1kW, 전부하동손이 2.5kW이다. 역률 80%에 있어서의 최대효율은 약 몇 %인가?
  1. ① 95
  2. ② 96
  3. ③ 97.4
  4. ④ 98.5
정답 확인

정답 ③

52번
정격부하에서 역률 0.8(뒤짐)로 운전될 때, 전압 변동률이 12%인 변압기가 있다. 이 변압기에 역률 100%의 정격 부 하를 걸고 운전할 때의 전압 변동률은 약 몇 %인가? (단, %저항강하는 %리액턴스강하의 1/12이라고 한다.)
  1. ① 0.909
  2. ② 1.5
  3. ③ 6.85
  4. ④ 16.18
정답 확인

정답 ②

53번
권선형 유도전동기 저항제어법의 단점 중 틀린 것은?
  1. ① 운전 효율이 낮다.
  2. ② 부하에 대한 속도 변동이 작다.
  3. ③ 제어용 저항기는 가격이 비싸다.
  4. ④ 부하가 적을 때는 광범위한 속도 조정이 곤란하다.
정답 확인

정답 ②

54번
부하 급변 시 부하각과 부하 속도가 진동하는 난조 현상을 일으키는 원인이 아닌 것은?
  1. ① 전기자 회로의 저항이 너무 큰 경우
  2. ② 원동기의 토크에 고조파가 포함된 경우
  3. ③ 원동기의 조속기 감도가 너무 예민한 경우
  4. ④ 자속의 분포가 기울어져 자속의 크기가 감소한 경우
정답 확인

정답 ④

55번
단상 변압기 3대를 이용하여 3상 △-Y 결선을 했을 때 1차 와 2차 전압의 각변위(위상차)는?
  1. ① 0°
  2. ② 60°
  3. ③ 150°
  4. ④ 180°
정답 확인

정답 ③

56번
권선형 유도 전동기의 전부하 운전 시 슬립이 4%이고, 2차 정격전압이 150V 이면 2차 유도기전력은 몇 V 인가?
  1. ① 9
  2. ② 8
  3. ③ 7
  4. ④ 6
정답 확인

정답 ④

57번
3상 유도전동기의 슬립이 s일 때 2차 효율[%]은?
  1. ① (1-s)×100
  2. ② (2-s)×100
  3. ③ (3-s)×100
  4. ④ (4-s)×100
정답 확인

정답 ①

58번
직류전동기의 회전수를 1/2로 하자면 계자자속을 어떻게 해 야 하는가?
  1. ① 1/4로 감소시킨다.
  2. ② 1/2로 감소시킨다.
  3. ③ 2배로 증가시킨다.
  4. ④ 4배로 증가시킨다.
정답 확인

정답 ③

59번
사이리스터 2개를 사용한 단상 전파정류회로에서 직류전압 100V를 얻으려면 PIV가 약 몇 V 인 다이오드를 사용하면 되는가?
  1. ① 111
  2. ② 141
  3. ③ 222
  4. ④ 314
정답 확인

정답 ④

60번
교류발전기의 고조파 발생을 방지하는 방법으로 틀린 것은?
  1. ① 전기자 반작용을 크게 한다.
  2. ② 전기자 권선을 단절권으로 감는다.
  3. ③ 전기자 슬롯을 스큐 슬롯으로 한다.
  4. ④ 전기자 권선의 결선을 성형으로 한다.
정답 확인

정답 ①

61번
개루프 전달함수 G(s)가 다음과 같이 주어지는 단위 부궤환 계가 있다. 단위 계단입력이 주어졌을 때, 정상상태 편차가 0.05가 되기 위해서는 K의 값은 얼마인가?
전기기사 2018년 1회 61번 문제 그림
  1. ① 19
  2. ② 20
  3. ③ 0.95
  4. ④ 0.05
정답 확인

정답 ①

62번
제어량의 종류에 따른 분류가 아닌 것은?
전기기사 2018년 1회 62번 문제 그림
  1. ① 자동조정
  2. ② 서보기구
  3. ③ 적응제어
  4. ④ 프로세스제어
정답 확인

정답 ③

63번
개루프 전달함수 일 때 주어지는 계에서 점근선 교차점은?
  1. ① -3/2
  2. ② -7/4
  3. ③ 5/3
  4. ④ -1/5
정답 확인

정답 ②

66번
안정한 제어계에 임펄스 응답을 가했을 때 제어계의 정상상 태 출력은?
  1. ① 0
  2. ② +∞ 또는 -∞
  3. ③ +의 일정한 값
  4. ④ -의 일정한 값
정답 확인

정답 ①

69번
특성방정식이 s3+2s2+Ks+5=0가 안정하기 위한 K의 값은?
  1. ① K＞0
  2. ② K＜0
  3. ③ K＞5/2
  4. ④ K＜5/2
정답 확인

정답 ③

70번
다음과 같은 진리표를 갖는 회로의 종류는?
전기기사 2018년 1회 70번 문제 그림
  1. ① AND
  2. ② NOR
  3. ③ NAND
  4. ④ EX-OR
정답 확인

정답 ④

72번
R-L 직렬회로에서 스위치 S가 1번 위치에 오랫동안 있다가 t=0+에서 위치 2번으로 옮겨진 후, L/R[s] 후에 L에 흐르는 전류[A]는?
전기기사 2018년 1회 72번 문제 그림
  1. ① E/R
  2. ② 0.5E/R
  3. ③ 0.368E/R
  4. ④ 0.632E/R
정답 확인

정답 ③

75번
내부저항 0.1Ω인 건전지 10개를 직렬로 접속하고 이것을 한조로 하여 5조 병렬로 접속하면 합성 내부저항은 몇 Ω 인가?
  1. ① 5
  2. ② 1
  3. ③ 0.5
  4. ④ 0.2
정답 확인

정답 ④

78번
그림의 왜형파를 푸리에의 급수로 전개할 때, 옳은 것은?
전기기사 2018년 1회 78번 문제 그림
  1. ① 우수파만 포함한다.
  2. ② 기수파만 포함한다.
  3. ③ 우수파, 기수파 모두 포함한다.
  4. ④ 푸리에의 급수로 전개 할 수 없다.
정답 확인

정답 ②

80번
그림과 같이 R[Ω]의 저항을 Y결선으로 하여 단자의 a, b 및 c에 비대칭 3상 전압을 가할 때, a 단자의 중성점 N에 대한 전압은 약 몇 V 인가? (단, Vab=210V, Vbc=-90-J180V, Vca=-120+J180V)
전기기사 2018년 1회 80번 문제 그림
  1. ① 100
  2. ② 116
  3. ③ 121
  4. ④ 125
정답 확인

정답 ④

81번
태양전지 모듈의 시설에 대한 설명으로 옳은 것은?
  1. ① 충전부분은 노출하여 시설할 것
  2. ② 출력배선은 극성별로 확인 가능토록 표시할 것
  3. ③ 전선은 공칭단면적 1.5mm2 이상의 연동선을 사용할 것
  4. ④ 전선을 옥내에 시설할 경우에는 애자사용 공사에 준하여 시설할 것
정답 확인

정답 ②

82번
저압 옥상전선로를 전개된 장소에 시설하는 내용으로 틀린 것은?
  1. ① 전선은 절연전선일 것
  2. ② 전선은 2.5mm2 이상의 경동선일 것
  3. ③ 전선과 그 저압 옥상전선로를 시설하는 조영재와의 이격 거리는 2m 이상일 것
  4. ④ 전선은 조영재에 내수성이 있는 애자를 사용하여 지지하 고 그 지지점 간의 거리는 15m 이하일 것
정답 확인

정답 ②

83번
무대, 무대마루 밑, 오캐스트라 박스, 영사실 기타 사람이나 무대 도구가 접촉할 우려가 있는 곳에 시설하는 저압 옥내 배선, 전구선 또는 이동전선은 사용전압이 몇 V 미만이어야 하는가?
  1. ① 60
  2. ② 110
  3. ③ 220
  4. ④ 400
정답 확인

정답 ④

84번
과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포 장퓨즈는 정격전류의 몇 배의 전류에 견디어야 하는가?
  1. ① 1.1
  2. ② 1.25
  3. ③ 1.3
  4. ④ 1.6
정답 확인

정답 ③

85번
터널 안 전선로의 시설방법으로 옳은 것은?
  1. ① 저압전선은 지름 2.6mm의 경동선의 절연전선을 사용하 였다.
  2. ② 고압전선은 절연전선을 사용하여 합성수지관 공사로 하 였다.
  3. ③ 저압전선을 애자사용 공사에 의하여 시설하고 이를 레일 면상 또는 노면상 2.2m의 높이로 시설하였다.
  4. ④ 고압전선을 금속관공사에 의하여 시설하고 이를 레일면 상 또는 노면상 2.4m의 높이로 시설하였다.
정답 확인

정답 ①

86번
저압 옥측전선로에서 목조의 조영물에 시설할 수 있는 공사 방법은?
  1. ① 금속관공사
  2. ② 버스덕트공사
  3. ③ 합성수지관공사
  4. ④ 연피 또는 알루미늄 케이블공사
정답 확인

정답 ③

87번
특고압을 직접 저압으로 변성하는 변압기를 시설하여서는 아니 되는 변압기는?
  1. ① 광산에서 물을 양수하기 위한 양수기용 변압기
  2. ② 전기로 등 전류가 큰 전기를 소비하기 위한 변압기
  3. ③ 교류식 전기철도용 신호회로에 전기를 공급하기 위한 변 압기
  4. ④ 발전소, 변전소, 개폐소 또는 이에 준하는 곳의 소내용 변압기
정답 확인

정답 ①

88번
케이블 트레이공사에 사용하는 케이블 트레이의 시설기준으 로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정 답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 케이블 트레이 안전율은 1.3 이상이어야 한다.
  2. ② 비금속제 케이블 트레이는 난연성 재료의 것이어야 한 다.
  3. ③ 전선의 피복 등을 손상시킬 돌기 등이 없이 매끈해야 한 다.
  4. ④ 저압옥내배선의 사용전압이 400V 미만인 경우에는 금속 제 트레이에 제3종 접지공사를 하여야 한다.
정답 확인

정답 ①

89번
전로에 대한 설명 중 옳은 것은?
  1. ① 통상의 사용 상태에서 전기를 절연한 곳
  2. ② 통상의 사용 상태에서 전기를 접지한 곳
  3. ③ 통상의 사용 상태에서 전기가 통하고 있는 곳
  4. ④ 통상의 사용 상태에서 전기가 통하고 있지 않은 곳
정답 확인

정답 ③

90번
최대 사용전압 23kV의 권선으로 중성점접지식 전로(중성선 을 가지는 것으로 그 중성선에 다중 접지를 하는 전로)에 접속되는 변압기는 몇 V의 절연내력 시험전압에 견디어야 하는가?
  1. ① 21160
  2. ② 25300
  3. ③ 38750
  4. ④ 34500
정답 확인

정답 ①

91번
고압 가공전선으로 경동선 또는 내열 동합금선을 사용할 때 그 안전율은 최소 얼마 이상이되는 이도로 시설하여야 하는 가?
  1. ① 2.0
  2. ② 2.2
  3. ③ 2.5
  4. ④ 3.3
정답 확인

정답 ②

92번
제3종 접지공사에 사용되는 접지선의 굵기는 공칭단면적 몇 mm2 이상의 연동선을 사용하여야 하는가?(관련 규정 개정 전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩 니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 0.75
  2. ② 2.5
  3. ③ 6
  4. ④ 16
정답 확인

정답 ②

93번
고압 보안공사에서 지지물이 A종 철주인 경우 경간은 몇 m 이하 인가?
  1. ① 100
  2. ② 150
  3. ③ 250
  4. ④ 400
정답 확인

정답 ①

94번
가공 직류 전차선의 레일면상의 높이는 4.8m 이상이어야 하나 광산 기타의 갱도 안의 윗면에 시설하는 경우는 몇 m 이상이어야 하는가?(관련 규정 개정전 문제로 여기서는 기 존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 1.8
  2. ② 2
  3. ③ 2.2
  4. ④ 2.4
정답 확인

정답 ①

95번
가공전선로 지지물의 승탑 및 승주방지를 위한 발판 볼트는 지표상 몇 m 미만에 시설 하여서는 아니 되는가?
  1. ① 1.2
  2. ② 1.5
  3. ③ 1.8
  4. ④ 2.0
정답 확인

정답 ③

96번
저압 옥내간선에서 분기하여 전기사용 기계기구에 이르는 저압 옥내전로는 분기점에서 전선의 길이가 몇 m 이하인 곳에 개폐기 및 과전류차단기를 시설하여야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ②

97번
사용전압이 60kV 이하인 경우 전화선로의 길이 12km 마다 유도전류는 몇 ㎂를 넘지 않도록 하여야 하는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ②

98번
발전소, 변전소, 개폐소 또는 이에 준하는 곳에서 개폐기 또 는 차단기에 사용하는 압축공기장치의 공기압축기는 최고 사용압력의 1.5배의 수압을 연속하여 몇 분간 가하여 시험 을 하였을 때에 이에 견디고 또한 새지 아니하여야 하는가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

99번
금속덕트 공사에 의한 저압 옥내배선공사 시설에 대한 설명 으로 틀린 것은?
  1. ① 저압 옥내배선의 사용전압이 400V 미만인 경우에는 덕 트에 제3종 접지공사를 한다.
  2. ② 금속덕트는 두께 1.0mm 이상인 철판으로 제작하고 덕트 상호간에 완전하게 접속한다.
  3. ③ 덕트를 조영재에 붙이는 경우 덕트 지지점간의 거리를 3m 이하로 견고하게 붙인다.
  4. ④ 금속덕트에 넣은 전선의 단면적의 합계가 덕트의 내부 단면적의 20% 이하가 되도록 한다.
정답 확인

정답 ②

100번

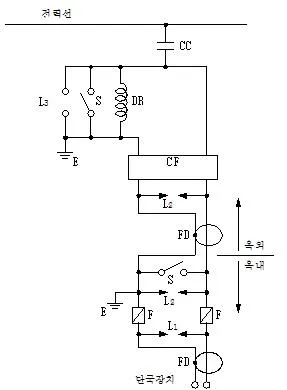

그림은 전력선 반송통신용 결합장치의 보안장치를 나타낸 것이다. S의 명칭으로 옳은 것은?
전기기사 2018년 1회 100번 문제 그림
  1. ① 동축 케이블
  2. ② 결합 콘덴서
  3. ③ 접지용 개폐기
  4. ④ 구상용 방전갭 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2017년 3회 다음 회차2018년 2회

전기기사의 다른 회차

2022년 2회
2022-04-24 · 80문항
2022년 1회
2022-03-05 · 78문항
2021년 3회
2021-08-14 · 86문항
2021년 2회
2021-05-15 · 90문항
2021년 1회
2021-03-07 · 78문항
2020년 3회
2020-09-26 · 86문항
2020년 2회
2020-08-22 · 83문항
2020년 1회
2020-06-06 · 84문항
2019년 3회
2019-08-04 · 81문항
2019년 2회
2019-04-27 · 82문항
2019년 1회
2019-03-03 · 84문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 84문항
2018년 1회
2018-03-04 · 83문항
2017년 3회
2017-08-26 · 82문항
2017년 2회
2017-05-07 · 80문항
2017년 1회
2017-03-05 · 82문항
2016년 2회
2016-08-21 · 78문항
2016년 1회
2016-05-08 · 82문항
