전기기사 2021년 2회 기출문제

2021-05-15 시행 · 90문항

이 회차 문제 풀기 →
1번
전기력선의 성질에 대한 설명으로 옳은 것은?
  1. ① 전기력선은 등전위면과 평행하다.
  2. ② 전기력선은 도체 표면과 직교한다.
  3. ③ 전기력선은 도체 내부에 존재할 수 있다.
  4. ④ 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
정답 확인

정답 ②

2번
유전율 ε, 전계의 세기 E인 유전체의 단위 체적당 축적되는 정전에너지는?
  1. ① E/2ε
  2. ② εE/2
  3. ③ εE2/2
  4. ④ ɛ2E2/2
정답 확인

정답 ③

3번
와전류가 이용되고 있는 것은?
전기기사 2021년 2회 3번 문제 그림
  1. ① 수중 음파 탐지기
  2. ② 레이더
  3. ③ 자기 브레이크(magnetic brake)
  4. ④ 사이클로트론 (cyclotron)
정답 확인

정답 ③

4번
전계 (V/m)에서 점(3,5)m를 통과하는 전기력선의 방정식은? (단, 는 단위벡터이다.)
전기기사 2021년 2회 4번 문제 그림
  1. ① x2+y2=12
  2. ② y2-x2=12
  3. ③ x2+y2=16
  4. ④ y2-x2=16
정답 확인

정답 ④

5번
단면적이 균일한 환상철심에 권수 NA인 A코일과 권수 NB인 B코일이 있을 때, B코일의 자기 인덕턴스가 LA(H)라면 두 코일의 상호 인덕턴스(H)는? (단, 누설자속은 0이다.)
  1. ① LANA/NB
  2. ② LANB/NA
  3. ③ NA/LANB
  4. ④ NB/LANA
정답 확인

정답 ①

6번
평등자계와 직각방향으로 일정한 속도로 발사된 전자의 원 운동에 관한 설명으로 옳은 것은?
  1. ① 플레밍의 오른손법칙에 의한 로렌츠의 힘과 원심력의 평 형 원운동이다.
  2. ② 원의 반지름은 전자의 발사속도와 전계의 세기의 곱에 반비례한다.
  3. ③ 전자의 원운동 주기는 전자의 발사 속도와 무관하다.
  4. ④ 전자의 원운동 주파수는 전자의 질량에 비례한다.
정답 확인

정답 ③

8번
진공 중의 평등자계 H0 중에 반지름이 a(m)이고, 투자율이 μ인 구 자성체가 있다. 이 구 자성체의 감자율은? (단, 구 자성체 내부의 자계는 이다.)
전기기사 2021년 2회 8번 문제 그림
  1. ① 1
  2. ② 1/2
  3. ③ 1/3
  4. ④ 1/4
정답 확인

정답 ③

9번
진공 중에 서로 떨어져 있는 두 도체 A, B가 있다. 도체 A 에만 1C의 전하를 줄 때, 도체 A, B의 전위가 각각 3V, 2V 이었다. 지금 도체 A, B에 각각 1C과 2C의 전하를 주면 도 체 A의 전위는 몇 V인가?
  1. ① 6
  2. ② 7
  3. ③ 8
  4. ④ 9
정답 확인

정답 ②

10번
진공 중에 놓인 Q(C)의 전하에서 발산되는 전기력선의 수 는?
  1. ① Q
  2. ② ɛ0
  3. ③ Q/ɛ0
  4. ④ ɛ0/Q
정답 확인

정답 ③

11번
비투자율이 50인 환상 철심을 이용하여 100cm 길이의 자 기회로를 구성할 때 자기저항을 2.0×107AT/Wb 이하로 하 기 위해서는 철심의 단면적을 약 몇 m2이상으로 하여야 하는가?
  1. ① 3.6×10-4
  2. ② 6.4×10-4
  3. ③ 8.0×10-4
  4. ④ 9.2×10-4
정답 확인

정답 ③

12번
한 변의 길이가 4m인 정사각형의 루프에 1A의 전류가 흐 를 때, 중심점에서의 자속밀도 B는 약 몇 Wb/m2인가?
  1. ① 2.83×10-7
  2. ② 5.65×10-7
  3. ③ 11.31×10-7
  4. ④ 14.14×10-7
정답 확인

정답 ①

13번
비투자율이 350인 환상철심 내부의 평균 자계의 세기가 342AT/m일 때 자화의 세기는 약 몇 Wb/m2인가?
전기기사 2021년 2회 13번 문제 그림
  1. ① 0.12
  2. ② 0.15
  3. ③ 0.18
  4. ④ 0.21
정답 확인

정답 ②

15번
공기 중에서 반지름 0.03m의 구도체에 줄 수 있는 최대 전하는 약 몇 C인가? (단, 이 구도체의 주위 공기에 대한 절연내력은 5×106V/m이다.)
  1. ① 5×10-7
  2. ② 2×10-6
  3. ③ 5×10-5
  4. ④ 2×10-4
정답 확인

정답 ①

16번
공기 중에서 전자기파의 파장이 3m라면 그 주파수는 몇 MHz인가?
  1. ① 100
  2. ② 300
  3. ③ 1000
  4. ④ 3000
정답 확인

정답 ①

18번
공기 중에 있는 반지름 a(m)의 독립 금속구의 정전용량은 몇 F인가?
  1. ① 2πɛ0a
  2. ② 4πɛ0a
  3. ③ 1/2πɛ0a
  4. ④ 1/4πɛ0a
정답 확인

정답 ②

19번
자속밀도가 10Wb/m2인 자계 중에 10cm 도체를 자계와 60°의 각도로 30m/s로 움직일 때, 이 도체에 유기되는 기 전력은 몇 V인가?
  1. ① 15
  2. ② 15√3
  3. ③ 1500
  4. ④ 1500√3
정답 확인

정답 ②

20번
원점에 1μC의 점전하가 있을 때 점 P(2, -2, 4)m에서의 전계의 세기에 대한 단위벡터는 약 얼마인가?
  1. ① 0.41ax-0.41ay+0.8az
  2. ② -0.33ax+0.33ay-0.6az
  3. ③ -0.41ax+0.41ay-0.8az
  4. ④ 0.33ax-0.33ay+0.6az
정답 확인

정답 ①

21번
가공송전선로에서 총 단면적이 같은 경우 단도체와 비교하 여 복도체의 장점이 아닌 것은?
  1. ① 안정도를 증대시킬 수 있다.
  2. ② 공사비가 저렴하고 시공이 간편하다.
  3. ③ 전선표면의 전위경도를 감소시켜 코로나 임계전압이 높 아진다.
  4. ④ 선로의 인덕턴스가 감소되고 정전용량이 증가해서 송전 용량이 증대된다.
정답 확인

정답 ②

22번
역률 0.8(지상)의 2800kW 부하에 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하고자 할 경우, 필요한 전력용 콘덴서의 용량(kVA)은 약 얼마인가?
  1. ① 372
  2. ② 558
  3. ③ 744
  4. ④ 1116
정답 확인

정답 ③

23번
컴퓨터에 의한 전력조류 계산에서 슬랙(slack)모선의 초기 치로 지정하는 값은?
  1. ① 유효 전력과 무효 전력
  2. ② 전압 크기와 유효 전력
  3. ③ 전압 크기와 위상각
  4. ④ 전압 크기와 무효 전력
정답 확인

정답 ③

24번
3상용 차단기의 정격 차단 용량은?
  1. ① √3×정격 전압×정격 차단 전류
  2. ② 3√3×정격 전압×정격 전류
  3. ③ 3×정격 전압×정격 차단 전류
  4. ④ √3×정격 전압×정격 전류
정답 확인

정답 ①

25번
증기터빈내에서 팽창 도중에 있는 증기를 일부 추기하여 그것이 갖는 열을 급수가열에 이용하는 열사이클은?
  1. ① 랭킨사이클
  2. ② 카르노사이클
  3. ③ 재생사이클
  4. ④ 재열사이클
정답 확인

정답 ③

26번
부하전류 차단이 불가능한 전력개폐 장치는?
  1. ① 진공차단기
  2. ② 유입차단기
  3. ③ 단로기
  4. ④ 가스차단기
정답 확인

정답 ③

27번
전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?
  1. ① 유도성 소전류 차단 시
  2. ② 수차발전기의 부하 차단 시
  3. ③ 무부하 선로 충전전류 차단 시
  4. ④ 송전선로의 부하 차단기 투입 시
정답 확인

정답 ③

28번

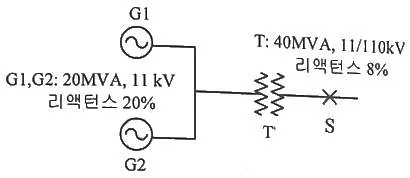

그림과 같은 송전계통에서 S점에 3상 단락사고가 발생했 을 때 단락전류(A)는 약 얼마인가? (단, 선로의 길이와 리 액턴스는 각각 50㎞, 0.6Ω/㎞이다.)
전기기사 2021년 2회 28번 문제 그림
  1. ① 224
  2. ② 324
  3. ③ 454
  4. ④ 554
정답 확인

정답 ④

29번
저압배전선로에 대한 설명으로 틀린 것은?
  1. ① 저압 뱅킹 방식은 전압변동을 경감할 수 있다.
  2. ② 밸런서(balancer)는 단상 2선식에 필요하다.
  3. ③ 부하율(F)와 손실계수(H) 사이에는 1≥F≥H≥F2≥0의 관 계가 있다.
  4. ④ 수용률이란 최대수용전력을 설비용량으로 나눈 값을 퍼 센트로 나타낸 것이다.
정답 확인

정답 ②

30번
망상(network)배전방식의 장점이 아닌 것은?
  1. ① 전압변동이 적다.
  2. ② 인축의 접지사고가 적어진다.
  3. ③ 부하의 증가에 대한 융통성이 크다.
  4. ④ 무정전 공급이 가능하다.
정답 확인

정답 ②

31번
500kVA의 단상 변압기 상용 3대(결선 △-△), 예비 1대를 갖는 변전소가 있다. 부하의 증가로 인하여 예비 변압기까 지 동원해서 사용한다면 응할 수 있는 최대부하(kVA)는 약 얼마인가?
  1. ① 2000
  2. ② 1730
  3. ③ 1500
  4. ④ 830
정답 확인

정답 ②

32번
직격뢰에 대한 방호설비로 가장 적당한 것은?
  1. ① 복도체
  2. ② 가공지선
  3. ③ 서지흡수기
  4. ④ 정전방지기
정답 확인

정답 ②

33번
최대수용전력이 3kW인 수용가가 3세대, 5kW인 수용가가 6세대라고 할 때, 이 수용가군에 전력을 공급할 수 있는 주상변압기의 최소 용량(kVA)은? (단, 역률은 1, 수용가간 의 부등률은 1.3이다.)
  1. ① 25
  2. ② 30
  3. ③ 35
  4. ④ 40
정답 확인

정답 ②

34번
배전용 변전소의 주변압기로 주로 사용되는 것은?
  1. ① 강압 변압기
  2. ② 체승 변압기
  3. ③ 단권 변압기
  4. ④ 3권선 변압기
정답 확인

정답 ①

35번
비등수형 원자로의 특징에 대한 설명으로 틀린 것은?
  1. ① 증기 발생기가 필요하다.
  2. ② 저농축 우라늄을 연료로 사용한다.
  3. ③ 노심에서 비등을 일으킨 증기가 직접 터빈에 공급되는 방식이다.
  4. ④ 가압수형 원자로에 비해 출력밀도가 낮다.
정답 확인

정답 ①

37번
3상 3선식 송전선로에서 각 선의 대지정전용량이 0.5096 ㎌이고, 선간정전용량이 0.1295㎌일 때, 1선의 작용정전용 량은 약 몇 ㎌인가?
  1. ① 0.6
  2. ② 0.9
  3. ③ 1.2
  4. ④ 1.8
정답 확인

정답 ②

38번
전력계통의 전압을 조정하는 가장 보편적인 방법은?
  1. ① 발전기의 유효전력 조정
  2. ② 부하의 유효전력 조정
  3. ③ 계통의 주파수 조정
  4. ④ 계통의 무효전력 조정
정답 확인

정답 ④

39번
선로, 기기 등의 절연 수준 저감 및 전력용 변압기의 단절 연을 모두 행할 수 있는 중성점 접지방식은?
  1. ① 직접접지방식
  2. ② 소호리액터접지방식
  3. ③ 고저항접지방식
  4. ④ 비접지방식
정답 확인

정답 ①

41번
부하전류가 크지 않을 때 직류 직권전동기 발생 토크는? (단, 자기회로가 불포화인 경우이다.)
  1. ① 전류에 비례한다.
  2. ② 전류에 반비례한다.
  3. ③ 전류의 제곱에 비례한다.
  4. ④ 전류의 제곱에 반비례한다.
정답 확인

정답 ③

42번
동기발전기의 병렬운전 조건에서 같지 않아도 되는 것은?
  1. ① 기전력의 용량
  2. ② 기전력의 위상
  3. ③ 기전력의 크기
  4. ④ 기전력의 주파수
정답 확인

정답 ①

43번
다이오드를 사용하는 정류회로에서 과대한 부하전류로 인 하여 다이오드가 소손될 우려가 있을 때 가장 적절한 조치 는 어느 것인가?
  1. ① 다이오드를 병렬로 추가한다.
  2. ② 다이오드를 직렬로 추가한다.
  3. ③ 다이오드 양단에 적당한 값의 저항을 추가한다.
  4. ④ 다이오드 양단에 적당한 값의 커패시터를 추가한다.
정답 확인

정답 ①

44번
변압기의 권수를 N이라고 할 때 누설리액턴스는?
  1. ① N2에 비례한다.
  2. ② N에 비례한다.
  3. ③ N2에 반비례한다.
  4. ④ N에 반비례한다.
정답 확인

정답 ②

45번
50Hz, 12극의 3상 유도전동기가 10HP의 정격출력을 내고 있을 때, 회전수는 약 몇 rpm인가? (단, 회전자 동손은 350W이고, 회전자 입력은 회전자 동손과 정격 출력의 합 이다.)
  1. ① 468
  2. ② 478
  3. ③ 488
  4. ④ 500
정답 확인

정답 ②

46번
8극, 900rpm 동기발전기와 병렬 운전하는 6극 동기발전기 의 회전수는 몇 rpm 인가?
  1. ① 900
  2. ② 1000
  3. ③ 1200
  4. ④ 1400
정답 확인

정답 ③

47번
극수가 4극이고 전기자권선이 단중 중권인 직류발전기의 전기자전류가 40A이면 전기자권선의 각 병렬회로에 흐르 는 전류(A)는?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

48번
변압기에서 생기는 철손 중 와류손(Eddy Current Loss)은 철심의 규소강판 두께와 어떤 관계에 있는가?
  1. ① 두께에 비례
  2. ② 두께의 2승에 비례
  3. ③ 두께의 3승에 비례
  4. ④ 두께의 1/2승에 비례
정답 확인

정답 ②

49번
2전동기설에 의하여 단상 유도전동기의 가상적 2개의 회 전자 중 정방향에 회전하는 회전자 슬립이 s이면 역방향 에 회전하는 가상적 회전자의 슬립은 어떻게 표시되는가?
  1. ① 1+s
  2. ② 1-s
  3. ③ 2-s
  4. ④ 3-s
정답 확인

정답 ③

50번
어떤 직류전동기가 역기전력 200V, 매분 1200회전으로 토 크 158.76Nㆍm를 발생하고 있을 때의 전기자 전류는 약 몇 A 인가? (단, 기계손 및 철손은 무시한다.)
  1. ① 90
  2. ② 95
  3. ③ 100
  4. ④ 105
정답 확인

정답 ③

51번
와전류 손실을 패러데이 법칙으로 설명한 과정 중 틀린 것 은?
  1. ① 와전류가 철심 내에 흘러 발열 발생
  2. ② 유도기전력 발생으로 철심에 와전류가 흐름
  3. ③ 와전류 에너지 손실량은 전류밀도에 반비례
  4. ④ 시변 자속으로 강자성체 철심에 유도기전력 발생
정답 확인

정답 ③

53번
일반적인 DC 서보모터의 제어에 속하지 않는 것은?
  1. ① 역률제어
  2. ② 토크제어
  3. ③ 속도제어
  4. ④ 위치제어
정답 확인

정답 ①

54번
변압기 단락시험에서 변압기의 임피던스 전압이란?
  1. ① 1차 전류가 여자전류에 도달했을 때의 2차측 단자전압
  2. ② 1차 전류가 정격전류에 도달했을 때의 2차측 단자전압
  3. ③ 1차 전류가 정격전류에 도달했을 때의 변압기 내의 전 압강하
  4. ④ 1차 전류가 2차 단락전류에 도달했을 때의 변압기 내 의 전압강하
정답 확인

정답 ③

55번
변압기의 주요 시험항목 중 전압변동률 계산에 필요한 수 치를 얻기 위한 필수적인 시험은?
  1. ① 단락시험
  2. ② 내전압시험
  3. ③ 변압비시험
  4. ④ 온도상승시험
정답 확인

정답 ①

56번
단상 정류자전동기의 일종인 단상 반발전동기에 해당되는 것은?
  1. ① 시라게전동기
  2. ② 반발유도전동기
  3. ③ 아트킨손형전동기
  4. ④ 단상 직권 정류자전동기
정답 확인

정답 ③

57번
3상 농형 유도전동기의 전전압 기동토크는 전부하토크의 1.8배이다. 이 전동기에 기동보상기를 사용하여 기동전압 을 전전압의 2/3로 낮추어 기동하면, 기동토크는 전부하토 크 T와 어떤 관계인가?
  1. ① 3.0T
  2. ② 0.8T
  3. ③ 0.6T
  4. ④ 0.3T
정답 확인

정답 ②

58번
부스트(Boost)컨버터의 입력전압이 45V로 일정하고, 스위 칭 주기가 20kHz, 듀티비(Duty ratio)가 0.6, 부하저항이 10Ω일 때 출력전압은 몇 V 인가? (단, 인덕터에는 일정한 전류가 흐르고 커패시터 출력전압의 리플성분은 무시한 다.)
  1. ① 27
  2. ② 67.5
  3. ③ 75
  4. ④ 112.5
정답 확인

정답 ④

59번
동기전동기에 대한 설명으로 틀린 것은?
  1. ① 동기전동기는 주로 회전계자형이다.
  2. ② 동기전동기는 무효전력을 공급할 수 있다.
  3. ③ 동기전동기는 제동권선을 이용한 기동법이 일반적으로 많이 사용된다.
  4. ④ 3상 동기전동기의 회전방향을 바꾸려면 계자권선 전류 의 방향을 반대로 한다.
정답 확인

정답 ④

60번
10kW, 3상, 380V 유도전동기의 전부하 전류는 약 몇 A 인가? (단, 전동기의 효율은 85%, 역률은 85%이다.)
  1. ① 15
  2. ② 21
  3. ③ 26
  4. ④ 36
정답 확인

정답 ②

61번

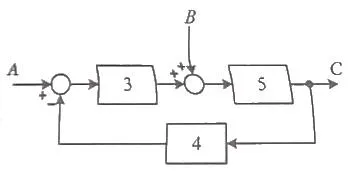

그림의 블록선도와 같이 표현되는 제어시스템에서 A=1, B=1일 때, 블록선도의 출력 C는 약 얼마인가?
전기기사 2021년 2회 61번 문제 그림
  1. ① 0.22
  2. ② 0.33
  3. ③ 1.22
  4. ④ 3.1
정답 확인

정답 ②

62번
제어요소가 제어대상에 주는 양은?
  1. ① 동작신호
  2. ② 조작량
  3. ③ 제어량
  4. ④ 궤환량
정답 확인

정답 ②

63번
다음과 같은 상태방정식으로 표현되는 제어시스템의 특성 방정식의 근(s1, s2)은?
전기기사 2021년 2회 63번 문제 그림전기기사 2021년 2회 63번 문제 그림
  1. ① 1, -3
  2. ② -1, -2
  3. ③ -2, -3
  4. ④ -1, -3
정답 확인

정답 ②

64번
전달함수가 인 제어기가 있 다. 이 제어기는 어떤 제어기인가?
  1. ① 비례 미분 제어기
  2. ② 적분 제어기
  3. ③ 비례 적분 제어기
  4. ④ 비례 미분 적분 제어기
정답 확인

정답 ④

65번
제어시스템의 주파수 전달함수가 G(jw)=j5w이고, 주파수가 w=0.02rad/sec일 때 이 제어시스템의 이득(dB)은?
전기기사 2021년 2회 65번 문제 그림
  1. ① 20
  2. ② 10
  3. ③ -10
  4. ④ -20
정답 확인

정답 ④

66번
전달함수가 인 제어시스템의 과도 응답 특성은?
  1. ① 무제동
  2. ② 부족제동
  3. ③ 임계제동
  4. ④ 과제동
정답 확인

정답 ④

69번
함수 f(t)=e-at의 z변환 함수 F(z)는?
  1. ① 2z/(z-eaT)
  2. ② 1/(z+eaT)
  3. ③ z/(z+e-aT)
  4. ④ z/(z-e-aT)
정답 확인

정답 ④

70번

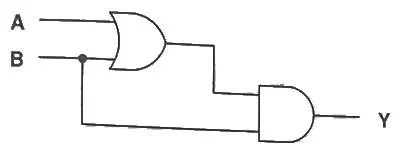

다음 논리회로의 출력 Y는?
전기기사 2021년 2회 70번 문제 그림
  1. ① A
  2. ② B
  3. ③ A+B
  4. ④ AㆍB
정답 확인

정답 ②

71번

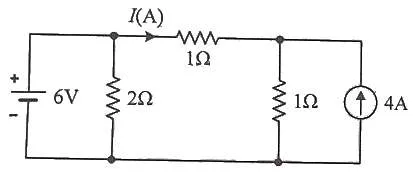

회로에서 저항 1Ω에 흐르는 전류 I(A)는?
전기기사 2021년 2회 71번 문제 그림
  1. ① 3
  2. ② 2
  3. ③ 1
  4. ④ -1
정답 확인

정답 ③

72번

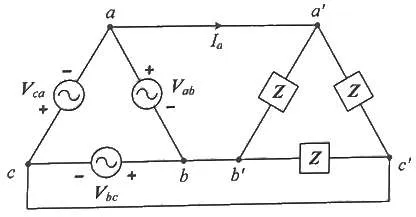

그림과 같은 평형 3상회로에서 전원 전압이 Vab=200(V)이 고 부하 한상의 임피던스가 Z=4+j3(Ω)인 경우 전원과 부 하사이 선전류 Ia는 약 몇 A인가?
전기기사 2021년 2회 72번 문제 그림
  1. ① 40√3∠36.87°
  2. ② 40√3∠-36.87°
  3. ③ 40√3∠66.87°
  4. ④ 40√3∠-66.87°
정답 확인

정답 ④

73번
전압 v(t)=14.14sinωt+7.07sin(3ωt+π/6)(V)의 실효값은 약 몇 V인가?
  1. ① 3.87
  2. ② 11.2
  3. ③ 15.8
  4. ④ 21.2
정답 확인

정답 ②

74번

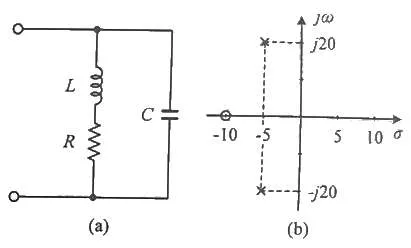

그림 (a)와 같은 회로에 대한 구동점 임피던스의 극점과 영점이 각각 그림 (b)에 나타낸 것과 같고 Z(0)=1일 때, 이 회로에서 R(Ω), L(H), C(F)의 값은?
전기기사 2021년 2회 74번 문제 그림
  1. ① R=1.0Ω, L=0.1H, C=0.0235F
  2. ② R=1.0Ω, L=0.2H, C=1.0F
  3. ③ R=2.0Ω, L=0.1H, C=0.0235F
  4. ④ R=2.0Ω, L=0.2H, C=1.0F
정답 확인

정답 ①

75번
파형이 톱니파인 경우 파형률은 약 얼마인가?
  1. ① 1.155
  2. ② 1.732
  3. ③ 1.414
  4. ④ 0.577
정답 확인

정답 ①

77번
무한장 무손실 전송선로의 임의의 위치에서 전압이 100V 이었다. 이 선로의 인덕턴스가 7.5μH/m이고, 커패시턴스 가 0.012㎌/m일 때 이 위치에서 전류(A)는?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 8
정답 확인

정답 ②

78번
선간전압이 150V, 선전류가 10√3A, 역률이 80%인 평형 3 상 유도성 부하로 공급되는 무효전력(var)은?
  1. ① 3600
  2. ② 3000
  3. ③ 2700
  4. ④ 1800
정답 확인

정답 ③

80번
상의 순서가 a-b-c인 불평형 3상 전류가 Ia=15+j2(A), Ib=-20-j14(A), Ic=-3+j10(A)일 때 영상분 전류 I0는 약 몇 A인가?
  1. ① 2.67+j0.38
  2. ② 2.02+j6.98
  3. ③ 15.5-j3.56
  4. ④ -2.67-j0.67
정답 확인

정답 ④

81번
플로어덕트공사에 의한 저압 옥내배선에서 연선을 사용하 지 않아도 되는 전선(동선)의 단면적은 최대 몇 mm2인가?
  1. ① 2
  2. ② 4
  3. ③ 6
  4. ④ 10
정답 확인

정답 ④

82번
전기설비기술기준에서 정하는 안전원칙에 대한 내용으로 틀린 것은?
  1. ① 전기설비는 감전, 화재 그 밖에 사람에게 위해를 주거 나 물건에 손상을 줄 우려가 없도록 시설하여야 한다.
  2. ② 전기설비는 다른 전기설비, 그 밖의 물건의 기능에 전 기적 또는 자기적인 장해를 주지 않도록 시설하여야 한 다.
  3. ③ 전기설비는 경쟁과 새로운 기술 및 사업의 도입을 촉진 함으로써 전기사업의 건전한 발전을 도모하도록 시설하 여야 한다.
  4. ④ 전기설비는 사용목적에 적절하고 안전하게 작동하여야 하며, 그 손상으로 인하여 전기공급에 지장을 주지 않 도록 시설하여야 한다.
정답 확인

정답 ③

83번
아파트 세대 욕실에 “비데용 콘센트”를 시설하고자 한다. 다음의 시설방법 중 적합하지 않은 것은?
  1. ① 콘센트는 접지극이 없는 것을 사용한다.
  2. ② 습기가 많은 장소에 시설하는 콘센트는 방습장치를 하 여야 한다. 콘센트를 시설하는 경우에는 절연변압기(정격용량 3kVA 이하인 것에 한한다.)로 보호된 전로에 접속하 여야 한다.
  3. ③ 콘센트를 시설하는 경우에는 인체감전보호용 누전차단 기(정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전류동작형의 것에 한한다.)로 보호된 전로에 접속하여 야 한다.
정답 확인

정답 ①

84번
특고압용 타냉식 변압기의 냉각장치에 고장이 생긴 경우를 대비하여 어떤 보호장치를 하여야 하는가?
  1. ① 경보장치
  2. ② 속도조정장치
  3. ③ 온도시험장치
  4. ④ 냉매흐름장치
정답 확인

정답 ①

85번
하나 또는 복합하여 시설하여야 하는 접지극의 방법으로 틀린 것은?
  1. ① 지중 금속구조물
  2. ② 토양에 매설된 기초 접지극
  3. ③ 케이블의 금속외장 미 그 밖에 금속피복
  4. ④ 대지에 매설된 강화콘크리트의 용접된 금속 보강재
정답 확인

정답 ④

86번
옥내 배선공사 중 반드시 절연전선을 사용하지 않아도 되 는 공사방법은? (단, 옥외용 비닐절연전선은 제외한다.)
  1. ① 금속관공사
  2. ② 버스덕트공사
  3. ③ 합성수지관공사
  4. ④ 플로어덕트공사
정답 확인

정답 ②

87번
지중 전선로를 직접 매설식에 의하여 차량 기타 중량물의 압력을 받을 우려가 있는 장소에 시설하는 경우 매설 깊이 는 몇 m이상으로 하여야 하는가?
  1. ① 0.6
  2. ② 1
  3. ③ 1.5
  4. ④ 2
정답 확인

정답 ②

88번
돌침, 수평도체, 메시도체의 요소 중에 한 가지 또는 이를 조합한 형식으로 시설하는 것은?
  1. ① 접지극시스템
  2. ② 수뢰부시스템
  3. ③ 내부피뢰시스템
  4. ④ 인하도선시스템
정답 확인

정답 ②

89번
변전소의 주요 변압기에 계측장치를 시설하여 측정하여야 하는 것이 아닌 것은?
  1. ① 역률
  2. ② 전압
  3. ③ 전력
  4. ④ 전류
정답 확인

정답 ①

90번
풍력터빈에 설비의 손상을 방지하기 위하여 시설하는 운전 상태를 계측하는 계측장치로 틀린 것은?
  1. ① 조도계
  2. ② 압력계
  3. ③ 온도계
  4. ④ 풍속계
정답 확인

정답 ①

91번
일반 주택의 저압 옥내배선을 점검하였더니 다음과 같이 시설되어 있었을 경우 시설기준에 적합하지 않은 것은?
  1. ① 합성수지관의 지지점 간의 거리를 2m로 하였다.
  2. ② 합성수지관 안에서 전선의 접속점이 없도록 하였다.
  3. ③ 금속관공사에 옥외용 비닐절연전선을 제외한 절연전선 을 사용하였다.
  4. ④ 인입구에 가까운 곳으로서 쉽게 개폐할 수 있는 곳에 개폐기를 각 극에 시설하였다.
정답 확인

정답 ①

92번
사용전압이 170kV 이하의 변압기를 시설하는 변전소로서 기술원이 상주하여 감시하지는 않으나 수시로 순회하는 경우, 기술원이 상주하는 장소에 경보장치를 시설하지 않 아도 되는 경우는?
  1. ① 옥내변전소에 화재가 발생한 경우
  2. ② 제어회로의 전압이 현저히 저하한 경우
  3. ③ 운전조작에 필요한 차단기가 자동적으로 차단한 후 재 폐로한 경우
  4. ④ 수소냉각식 조상기는 그 조상기 안의 수소의 순도가 90% 이하로 저하한 경우
정답 확인

정답 ③

93번
특고압 가공전선로의 지지물로 사용하는 B종 철주, B종 철근콘크리트주 또는 철탑의 종류에서 전선로의 지지물 양쪽의 경간의 차가 큰 곳에 사용하는 것은?
  1. ① 각도형
  2. ② 인류형
  3. ③ 내장형
  4. ④ 보강형
정답 확인

정답 ③

94번
전식방지대책에서 매설금속체측의 누설전류에 의한 전식의 피해가 예상되는 곳에 고려하여야 하는 방법으로 틀린 것 은?
  1. ① 절연코팅
  2. ② 배류장치 설치
  3. ③ 변전소 간 간격 축소
  4. ④ 저준위 금속체를 접속
정답 확인

정답 ③

95번
시가지에 시설하는 사용전압 170kV 이하인 특고압 가공전 선로의 지지물이 철탑이고 전선이 수평으로 2 이상 있는 경우에 전선 상호간의 간격이 4m 미만인 때에는 특고압 가공전선로의 경간은 몇 m 이하이어야 하는가?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 250
정답 확인

정답 ④

96번
전압의 종별에서 교류 600V는 무엇으로 분류하는가?
  1. ① 저압
  2. ② 고압
  3. ③ 특고압
  4. ④ 초고압
정답 확인

정답 ①

97번

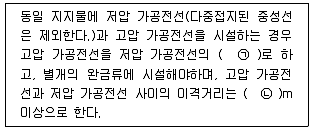

다음 ( )에 들어갈 내용으로 옳은 것은?
전기기사 2021년 2회 97번 문제 그림
  1. ① ㉠ 아래, ㉡ 0,5
  2. ② ㉠ 아래, ㉡ 1
  3. ③ ㉠ 위, ㉡ 0.5
  4. ④ ㉠ 위, ㉡ 1
정답 확인

정답 ③

98번
사용전압이 154kV인 전선로를 제1종 특고압 보안공사로 시설할 때 경동연선의 굵기는 몇 mm2 이상이어야 하는 가?
  1. ① 55
  2. ② 100
  3. ③ 150
  4. ④ 200
정답 확인

정답 ③

99번
지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것 은?
  1. ① 조명 및 세척이 가능한 장치를 하도록 할 것
  2. ② 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  3. ③ 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
  4. ④ 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
정답 확인

정답 ①

100번
고압 가공전선로의 가공지선에 나경동선을 사용하려면 지 름 몇 mm 이상의 것을 사용하여야하는가?
  1. ① 2.0
  2. ② 3.0
  3. ③ 4.0
  4. ④ 5.0 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2021년 1회 다음 회차2021년 3회

전기기사의 다른 회차

2022년 2회
2022-04-24 · 80문항
2022년 1회
2022-03-05 · 78문항
2021년 3회
2021-08-14 · 86문항
2021년 2회
2021-05-15 · 90문항
2021년 1회
2021-03-07 · 78문항
2020년 3회
2020-09-26 · 86문항
2020년 2회
2020-08-22 · 83문항
2020년 1회
2020-06-06 · 84문항
2019년 3회
2019-08-04 · 81문항
2019년 2회
2019-04-27 · 82문항
2019년 1회
2019-03-03 · 84문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 84문항
2018년 1회
2018-03-04 · 83문항
2017년 3회
2017-08-26 · 82문항
2017년 2회
2017-05-07 · 80문항
2017년 1회
2017-03-05 · 82문항
2016년 2회
2016-08-21 · 78문항
2016년 1회
2016-05-08 · 82문항
