전기기사 2021년 1회 기출문제

2021-03-07 시행 · 78문항

이 회차 문제 풀기 →
1번
평등 전계 중에 유전체 구에 의한 전속 분포가 그림과 같이 되었을 때 ε1과 ε2의 크기 관계는?
전기기사 2021년 1회 1번 문제 그림
  1. ① ε1 ＞ ε2
  2. ② ε1 ＜ ε2
  3. ③ ε1 = ε2
  4. ④ ε1 ≤ ε2
정답 확인

정답 ①

2번
커패시터를 제조하는 데 4가지(A, B, C, D)의 유전재료가 있다. 커패시터 내의 전계를 일정하게 하였을 때, 단위체적 당 가장 큰 에너지 밀도를 나타내는 재료부터 순서대로 나 열한 것은? (단, 유전재료 A, B, C, D의 비유전율은 각각 ε rA = 8, εrB = 10, εrC = 2, εrD = 4 이다.)
  1. ① C ＞ D ＞ A ＞ B
  2. ② B ＞ A ＞ D ＞ C
  3. ③ D ＞ A ＞ C ＞ B
  4. ④ A ＞ B ＞ D ＞ C
정답 확인

정답 ②

3번
정상전류계에서 ∇ · i = 0에 대한 설명으로 틀린 것은?
  1. ① 도체 내에 흐르는 전류는 연속이다.
  2. ② 도체 내에 흐르는 전류는 일정하다.
  3. ③ 단위 시간당 전하의 변화가 없다.
  4. ④ 도체 내에 전류가 흐르지 않는다.
정답 확인

정답 ④

4번
진공 내의 점 (2, 2, 2)에 10-9의 전하가 놓여 있다. 점 (2, 5, 6)에서의 전계 E는 약 몇 [V/m]인가? (단, ay, az는 단 위벡터이다.)
  1. ① 0.278ay + 2.888az
  2. ② 0.216ay + 0.288az
  3. ③ 0.288ay + 0.216az
  4. ④ 0.291ay + 0.288az
정답 확인

정답 ②

7번
직교하는 무한 평판도체와 점전하에 의한 영상전하는 몇 개 존재하는가?
  1. ① 2
  2. ② 3
  3. ③ 4
  4. ④ 5
정답 확인

정답 ②

10번
환상 솔레노이드 단면적이 S, 평균 반지름이 r, 권선수가 N이고 누설자속이 없는 경우 자기 인덕턴스의 크기는?
  1. ① 권선수 및 단면적에 비례한다.
  2. ② 권선수의 제곱 및 단면적에 비례한다.
  3. ③ 권선수의 제곱 및 평균 반지름에 비례한다.
  4. ④ 권선수의 제곱에 비례하고 단면적에 반비례한다.
정답 확인

정답 ②

11번
다음 중 비투자율(μr)이 가장 큰 것은?
  1. ① 금
  2. ② 은
  3. ③ 구리
  4. ④ 니켈
정답 확인

정답 ④

13번
간격이 3[cm]이고 면적이 30[cm2]인 평판의 공기 콘덴서 에 220[V]의 전압을 가하면 두 판 사이에 작용하는 힘은 약 몇 [N]인가?
  1. ① 6.3 × 10-6
  2. ② 7.14 × 10-7
  3. ③ 8 × 10-5
  4. ④ 5.75 × 10-4
정답 확인

정답 ②

15번
영구자석의 재료로 적합한 것은?
  1. ① 잔류 자속밀도(Br)는 크고, 보자력(Hc)은 작아야 한다.
  2. ② 잔류 자속밀도(Br)는 작고, 보자력(Hc)은 커야 한다.
  3. ③ 잔류 자속밀도(Br)와 보자력(Hc) 모두 작야야 한다.
  4. ④ 잔류 자속밀도(Br)와 보자력(Hc) 모두 커야 한다.
정답 확인

정답 ④

17번
동일한 금속 도선의 두 점 사이에 온도차를 주고 전류를 흘렸을 때 열의 발생 또는 흡수가 일어나는 현상은?
  1. ① 펠티에(Peltier) 효과
  2. ② 볼타(Volta) 효과
  3. ③ 제백(Seebeck) 효과
  4. ④ 톰슨(Thomson) 효과
정답 확인

정답 ④

18번
강자성체가 아닌 것은?
  1. ① 코발트
  2. ② 니켈
  3. ③ 철
  4. ④ 구리
정답 확인

정답 ④

19번
내구의 반지름이 2cm, 외구의 반지름이 3cm인 동심 구 도체 간의 고유저항이 1.884 ×102 Ω·m인 저항 물질로 채 어져 있을 때, 내외구 간의 합성 저항은 약 몇 Ω인가?
  1. ① 2.5
  2. ② 5.0
  3. ③ 250
  4. ④ 500
정답 확인

정답 ③

20번
비투자율 μr = 800, 원형 단면적이 S = 10cm2, 평균 자로 길이 l = 16π × 10-2(m)의 환상 철심에 600회의 코일을 감고 이 코일에 1A의 전류를 흘리면 환상 철심 내부의 자 속은 몇 Wb인가?
  1. ① 1.2 × 10-3
  2. ② 1.2 × 10-5
  3. ③ 2.4 × 10-3
  4. ④ 2.4 × 10-5
정답 확인

정답 ①

21번
그림과 같은 유황곡선을 가진 수력지점에서 최대사용수량 0C로 1년간 계속 발전하는 데 필요한 저수지의 용량은?
전기기사 2021년 1회 21번 문제 그림
  1. ① 면적 0CPBA
  2. ② 면적 0CDBA
  3. ③ 면적 DEB
  4. ④ 면적 PCD
정답 확인

정답 ③

22번
고장전류의 크기가 커질수록 동작시간이 짧게 되는 특성을 가진 계전기는?
  1. ① 순한시 계전기
  2. ② 정한시 계전기
  3. ③ 반한시 계전기
  4. ④ 반한시 정한시 계전기
정답 확인

정답 ③

23번
접지봉으로 탑각의 접지저항값을 희망하는 접지저항 값까 지 줄일 수 없을 때 사용하는 것은?
  1. ① 가공지선
  2. ② 매설지선
  3. ③ 크로스본드선
  4. ④ 차폐선
정답 확인

정답 ②

24번
3상 3선식 송전선에서 한 선의 저항이 10Ω, 리액턴스가 20Ω이며, 수전단의 선간전압이 60kV, 부하역률이 0.8인 경우에 전압강하율이 10%라 하면 이송전선로로는 약 몇 kW 까지 수전할 수 있는가?
  1. ① 10,000
  2. ② 12,000
  3. ③ 14,400
  4. ④ 18,000
정답 확인

정답 ③

25번
배전선로의 주상변압기에서 고압측-저압측에 주로 사용되 는 보호장치의 조합으로 적합한 것은?
  1. ① 고압측 : 컷아웃 스위치, 저압측 : 캐치홀더
  2. ② 고압측 : 캐치홀더, 저압측 : 컷아웃 스위치
  3. ③ 고압측 : 리클로저, 저압측 : 라인퓨즈
  4. ④ 고압측 : 라인퓨즈, 저압측 : 리클로저
정답 확인

정답 ①

26번
% 임피던스에 대한 설명으로 틀린 것은?
  1. ① 단위를 갖지 않는다.
  2. ② 절대량이 아닌 기준량에 대한 비를 나타낸 것이다.
  3. ③ 기기 용량의 크기와 관계없이 일정한 범위의 값을 갖는 다.
  4. ④ 변압기나 동기기의 내부 임피던스에만 사용할 수 있다.
정답 확인

정답 ④

29번
화력발전소에서 증기 및 급수가 흐르는 순서는?
  1. ① 절탄기 → 보일러 → 과열기 → 터빈 → 복수기
  2. ② 보일러 → 절탄기 → 과열기 → 터빈 → 복수기
  3. ③ 보일러 → 과열기 → 절탄기 → 터빈 → 복수기
  4. ④ 절탄기 → 과열기 → 보일러 → 터빈 → 복수기
정답 확인

정답 ①

30번
역률 0.8, 출력 320[kW]인 부하에 전력을 공급하는 변전 소에 역률 개선을 위해 전력용 콘덴서 140[kVA]를 설치했 을 때 합성역률은?
  1. ① 0.93
  2. ② 0.95
  3. ③ 0.97
  4. ④ 0.99
정답 확인

정답 ②

31번
용량 20[kVA]인 단상 주상 변압기에 걸리는 하루 동안의 부하가 처음 14시간 동안은 20[kW], 다음 10시간 동안은 10[kW]일 때, 이 변압기에 의한 하루 동안의 손실량[Wh] 은? (단, 부하의 역률은 1로 가정하고, 변압기의 전 부하 동손은 300[W], 철손은 100[W]이다.)
  1. ① 6,850
  2. ② 7,200
  3. ③ 7,350
  4. ④ 7,800
정답 확인

정답 ③

32번
통신선과 평행인 주파수 60[Hz]의 3상 1회선 송전선이 있 다. 1선 지락 때문에 영상전류가 100[A] 흐르고 있다면 통신선에 유도되는 전자유도전압[V]은 약 얼마인가? (단, 영상전류는 전 전선에 걸쳐서 같으며, 송전선과 통신선과 의 상호 인덕턴스는 0.06[mH/km], 그 평행 길이는 40[km]이다.)
  1. ① 156.6
  2. ② 162.8
  3. ③ 230.2
  4. ④ 271.4
정답 확인

정답 ④

34번
전력 퓨즈(Power Fuse)는 고압, 특고압기기의 주로 어떤 전류의 차단을 목적으로 설치하는가?
  1. ① 충전전류
  2. ② 부하전류
  3. ③ 단락전류
  4. ④ 영상전류
정답 확인

정답 ③

35번
송전선로에서 1선 지락 시에 건전상의 전압 상승이 가장 적은 접지방식은?
  1. ① 비접지방식
  2. ② 직접접지방식
  3. ③ 저항접지방식
  4. ④ 소호리액터접지방식
정답 확인

정답 ②

36번
기준 선간전압 23[kV], 기준 3상 용량 5,000[kVA], 1선의 유도 리액턴스가 15[Ω]일 때 % 리액턴스는?
  1. ① 28.36[%]
  2. ② 14.18[%]
  3. ③ 7.09[%]
  4. ④ 3.55[%]
정답 확인

정답 ②

37번
전력원선도의 가로축과 세로축을 나타내는 것은?
  1. ① 전압과 전류
  2. ② 전압과 전력
  3. ③ 전류와 전력
  4. ④ 유효전력과 무효전력
정답 확인

정답 ④

38번
송전선로에서의 고장 또는 발전기 탈락과 같은 큰 외란에 대하여 계통에 연결된 각 동기기가 동기를 유지하면서 계 속 안정적으로 운전할 수 있는지를 판별하는 안정도는?
  1. ① 동태안정도(Dynamic Stability)
  2. ② 정태안정도(Steady-state Stability)
  3. ③ 전압안정도(Voltage Stability)
  4. ④ 과도안정도(Transient Stability)
정답 확인

정답 ④

40번
송전선로의 고장전류 계산에 영상 임피던스가 필요한 경우 는?
  1. ① 1선 지락
  2. ② 3상 단락
  3. ③ 3선 단선
  4. ④ 선간 단락
정답 확인

정답 ①

41번
3,300/220[V]의 단상 변압기 3대를 △-Y결선하고 2차측 선간에 15[kW]의 단상 전열기를 접속하여 사용하고 있다. 결선을 △-△로 변경하는 경우 이 전열기의 소비전력은 몇 [kW]로 되는가?
  1. ① 5
  2. ② 12
  3. ③ 15
  4. ④ 21
정답 확인

정답 ①

42번
히스테리시스 전동기에 대한 설명으로 틀린 것은?
  1. ① 유도전동기와 거의 같은 고정자이다.
  2. ② 회전자 극은 고정자 극에 비하여 항상 각도 δh만큼 앞 선다.
  3. ③ 회전자가 부드러운 외면을 가지므로 소음이 적으며, 순 조롭게 회전시킬 수 있다.
  4. ④ 구속 시부터 동기속도만을 제외한 모든 속도 범위에서 일정한 히스테리시스 토크를 발생한다.
정답 확인

정답 ②

43번
직류기에서 계자자속을 만들기 위하여 전자석의 권선에 전 류를 흘리는 것을 무엇이라 하는가?
  1. ① 보 극
  2. ② 여 자
  3. ③ 보상권선
  4. ④ 자화작용
정답 확인

정답 ②

44번
사이클로 컨버터(Cyclo Converter)에 대한 설명으로 틀린 것은?
  1. ① DC - DC Buck 컨버터와 동일한 구조이다.
  2. ② 출력주파수가 낮은 영역에서 많은 장점이 있다.
  3. ③ 시멘트공장의 분쇄기 등과 같이 대용량 저속 교류전동 기 구종에 주로 사용된다.
  4. ④ 교류를 교류로 직접변환하면서 전압과 주파수를 동시에 가변하는 전력변환기이다.
정답 확인

정답 ①

45번
1차 전압은 3,300[V]이고 1차측 무부하 전류는 0.15[A], 철손은 330[W]인 단상 변압기의 자화전류는 약 몇 [A]인 가?
  1. ① 0.112
  2. ② 0.145
  3. ③ 0.181
  4. ④ 0.231
정답 확인

정답 ①

47번
3상 권선형 유도전동기 기동 시 2차측에 외부 가변저항을 넣는 이유는?
  1. ① 회전수 감소
  2. ② 기동전류 증가
  3. ③ 기동토크 증가
  4. ④ 기동전류 감소와 기동토크 증가
정답 확인

정답 ④

48번
극수 4이며 전기자 권선은 파권, 전기자 도체수가 250인 직류발전기가 있다. 이 발전기가 1,200[rpm]으로 회전할 때 600[V]의 기전력을 유기하려면 1극당 자속은 몇 [Wb] 인가?
  1. ① 0.04
  2. ② 0.05
  3. ③ 0.06
  4. ④ 0.07
정답 확인

정답 ③

49번
발전기 회전자에 유도자를 주로 사용하는 발전기는?
  1. ① 수차발전기
  2. ② 엔진발전기
  3. ③ 터빈발전기
  4. ④ 고주파발전기
정답 확인

정답 ④

50번
BJT에 대한 설명으로 틀린 것은?
  1. ① Bipolar Junction Thyristor의 약자이다.
  2. ② 베이스 전류로 컬렉터 전류를 제어하는 전류제어 스위 치이다.
  3. ③ MOSFET, IGBT 등의 전압제어 스위치보다 훨씬 큰 구 동전력이 필요하다.
  4. ④ 회로기호 B, E, C는 각각 베이스(Base), 에미터 (Emitter), 컬렉터(Collerctor)이다.
정답 확인

정답 ①

52번
전류계를 교체하기 위해 우선 변류기 2차측을 단락시켜야 하는 이유는?
  1. ① 측정오차 방지
  2. ② 2차측 절연 보호
  3. ③ 2차측 과전류 보호
  4. ④ 1차측 과전류 방지
정답 확인

정답 ②

53번
단자전압 220[V], 부하전류 50[A]인 분권발전기의 유도 기전력은 몇 [V]인가? (단, 여기서 전기자 저항은 0.2[Ω] 이며, 계자전류 및 전기자 반작용은 무시한다.)
  1. ① 200
  2. ② 210
  3. ③ 220
  4. ④ 230
정답 확인

정답 ④

55번
전압이 일정한 모선에 접속되어 역률 1로 운전하고 있는 동기전동기를 동기조상기로 사용하는 경우 여자전류를 증 가시키면 이 전동기는 어떻게 되는가?
  1. ① 역률은 앞서고, 전기자 전류는 증가한다.
  2. ② 역률은 앞서고, 전기자 전류는 감소한다.
  3. ③ 역률은 뒤지고, 전기자 전류는 증가한다.
  4. ④ 역률은 뒤지고, 전기자 전류는 감소한다.
정답 확인

정답 ①

56번
직류발전기의 전기자 반작용에 대한 설명으로 틀린 것은?
  1. ① 전기자 반작용으로 인하여 전기적 중성축을 이동시킨 다.
  2. ② 정류자 편간 전압이 불균일하게 되어 섬락의 원인이 된 다.
  3. ③ 전기자 반작용이 생기면 주자속이 왜곡되고 증가하게 된다.
  4. ④ 전기자 반작용이란, 전기자 전류에 의하여 생긴 자속이 계자에 의해 발생되는 주자속에 영향을 주는 현상을 말 한다.
정답 확인

정답 ③

58번
단상 유도전압조정기에서 단락권선의 역할은?
  1. ① 철손 경감
  2. ② 절연 보호
  3. ③ 전압강하 경감
  4. ④ 전압조정 용이
정답 확인

정답 ③

59번
동기리액턴스 Xs = 10[Ω], 전기자 권선저항 ra = 0.1[Ω], 3상 중 1상의 유도기전력 E = 6,400[V], 단자전압 V = 4,000[V], 부하각 δ = 30°이다. 비철극기인 3상 동기발전 기의 출력은 약 몇 [kW]인가?
  1. ① 1,280
  2. ② 3,840
  3. ③ 5,560
  4. ④ 6,650
정답 확인

정답 ②

60번
60[Hz], 6극의 3상 권선형 유도전동기가 있다. 이 전동기 의 정격 부하 시 회전수는 1,140[rpm]이다. 이 전동기를 같은 공급전압에서 전부하 토크로 기동하기 위한 외부저항 은 몇 [Ω]인가? (단, 회전자 권선은 Y결선이며 슬립링 간 의 저항은 0.1[Ω]이다.)
  1. ① 0.5
  2. ② 0.85
  3. ③ 0.95
  4. ④ 1
정답 확인

정답 ③

61번
개루프 전달함수 G(s)H(s)로부터 근궤적을 작성할 때 실수 축에서의 점근선의 교차점은?
전기기사 2021년 1회 61번 문제 그림
  1. ① 2
  2. ② 5
  3. ③ -4
  4. ④ -6
정답 확인

정답 ④

62번
특성 방정식이 2s4 + 10s3 + 11s2 + 5s + K = 0으로 주 어진 제어시스템이 안정하기 위한 조건은?
전기기사 2021년 1회 62번 문제 그림
  1. ① 0 ＜ K ＜ 2
  2. ② 0 ＜ K ＜ 5
  3. ③ 0 ＜ K ＜ 6
  4. ④ 0 ＜ K ＜ 10
정답 확인

정답 ②

64번
적분 시간 3[sec], 비례 감도가 3인 비례적분동작을 하는 제어 요소가 있다. 이 제어 요소에 동작신호 x(t) = 2t 를 주었을 때 조작량은 얼마인가? (단, 초기 조작량 y(t)는 0 으로 한다.)
전기기사 2021년 1회 64번 문제 그림전기기사 2021년 1회 64번 문제 그림전기기사 2021년 1회 64번 문제 그림전기기사 2021년 1회 64번 문제 그림전기기사 2021년 1회 64번 문제 그림
  1. ① t2 + 2t
  2. ② t2 + 4t
  3. ③ t2 + 6t
  4. ④ t2 + 8t 65. 와 등가인 논리식은?
정답 확인

정답 ③

67번
2차 제어시스템의 감쇠율(Damping Ratio, ζ)이 ζ＜0 인 경우 제어시스템의 과도응답 특성은?
  1. ① 발산
  2. ② 무제동
  3. ③ 임계제동
  4. ④ 과제동
정답 확인

정답 ①

69번

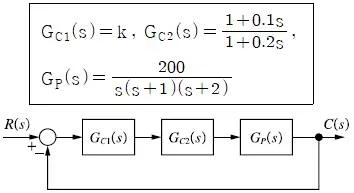

블록선도의 제어시스템은 단위 램프 입력에 대한 정상상태 오차(정상편차)가 0.01이다. 이 제어시스템의 제어요소인 GC1(s)의 k는?
전기기사 2021년 1회 69번 문제 그림전기기사 2021년 1회 69번 문제 그림
  1. ① 0.1
  2. ② 1
  3. ③ 10
  4. ④ 100
정답 확인

정답 ②

71번
특성 임피던스가 400[Ω]인 회로 말단에 1,200[Ω]의 부하 가 연결되어 있다. 전원 측에 20[kV]의 전압을 인가할 때 반사파의 크기[kV]는? (단, 선로에서의 전압감쇠는 없는 것으로 간주한다.)
  1. ① 3.3
  2. ② 5
  3. ③ 10
  4. ④ 33
정답 확인

정답 ③

72번
그림과 같은 H형 4단자 회로망에서 4단자 정수(전송파라 미터) A는? (단, V1은 입력전압이고, V2는 출력전압이고, A는 출력 개방 시 회로망의 전압 이득 이다.) 73. 의 라플라스 역변환은?
전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림전기기사 2021년 1회 72번 문제 그림
  1. ① 1- e-t + 2e-3t
  2. ② 1 – e-t - 2e-3t
  3. ③ -1 – e-t - 2e-3t
  4. ④ -1 + e-t + 2e-3t
정답 확인

정답 ④

74번
△결선된 평형 3상 부하로 흐르는 선전류가 Ia, Ib, Ic 일 때, 이 부하로 흐르는 영상분 전류 I0[A]는?
전기기사 2021년 1회 74번 문제 그림
  1. ① 3Ia
  2. ② Ia
  3. ③ 0
정답 확인

정답 ④

75번
저항 R = 15[Ω]과 인덕턴스 L = 3[mH]를 병렬로 접속한 회로의 서셉턴스의 크기는 약 몇 [℧]인가? (단, ω = 2π × 105)
  1. ① 3.2 × 10-2
  2. ② 8.6 × 10-3
  3. ③ 5.3 × 10-4
  4. ④ 4.9 × 10-5
정답 확인

정답 ③

76번
그림과 같이 △회로를 Y회로로 등가 변환하였을 때 임피던 스 Za[Ω]는?
  1. ① 12
  2. ② -3 + j6
  3. ③ 4 - j8
  4. ④ 6 + j8
정답 확인

정답 ②

78번
회로에서 전압 Vab[V]는?
전기기사 2021년 1회 78번 문제 그림
  1. ① 2
  2. ② 3
  3. ③ 6
  4. ④ 9
정답 확인

정답 ③

79번
전압 및 전류가 다음과 같을 때 유효전력[W] 및 역률[%] 은 각각 약 얼마인가?
전기기사 2021년 1회 79번 문제 그림
  1. ① 825[W], 48.6[%]
  2. ② 776.4[W], 59.7[%]
  3. ③ 1,120[W], 77.4[%]
  4. ④ 1,850[W], 89.6[%]
정답 확인

정답 ②

80번
△결선된 대칭 3상 부하가 0.5[Ω]인 저항만의 선로를 통 해 평형 3상 전압원에 연결되어 있다. 이 부하의 소비전력 이 1,800[W]이고 역률이 0.8(지상)일 때, 선로에서 발생 하는 손실이 50[W]이면 부하의 단자전압[V]의 크기는?
  1. ① 627
  2. ② 525
  3. ③ 326
  4. ④ 225
정답 확인

정답 ④

81번
사용전압이 22.9[kV]인 가공전선로의 다중접지한 중성선 과 첨가 통신선의 이격거리는 몇 [cm] 이상이어야 하는 가? (단, 특고압 가공전선로는 중성선 다중접지식의 것으 로 전로에 지락이 생긴 경우 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 것으로 한다.)
  1. ① 60
  2. ② 75
  3. ③ 100
  4. ④ 120
정답 확인

정답 ①

82번
다음 ( )에 들어갈 내용으로 옳은 것은?
전기기사 2021년 1회 82번 문제 그림
  1. ① ⓐ 누설전류, ⓑ 유도작용
  2. ② ⓐ 단락전류, ⓑ 유도작용
  3. ③ ⓐ 단락전류, ⓑ 정전작용
  4. ④ ⓐ 누설전류, ⓑ 정전작용
정답 확인

정답 ①

83번
전격살충기의 전격격자는 지표 또는 바닥에서 몇 [m] 이 상의 높은 곳에 시설하여야 하는가?
  1. ① 1.5
  2. ② 2
  3. ③ 2.8
  4. ④ 3.5
정답 확인

정답 ④

84번
사용전압이 154[kV]인 모선에 접속되는 전력용 커패시터 에 울타리를 시설하는 경우 울타리의 높이와 울타리로부터 충전부분까지 거리의 합계는 몇 [m] 이상 되어야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 5
  4. ④ 6
정답 확인

정답 ④

85번
사용전압이 22.9[kV]인 가공전선이 삭도와 제1차 접근상 태로 시설되는 경우, 가공전선과 삭도 또는 삭도용 지주 사이의 이격거리는 몇 [m] 이상으로 하여야 하는가? (단, 전선으로는 특고압 절연전선을 사용한다.)
  1. ① 0.5
  2. ② 1
  3. ③ 2
  4. ④ 2.12
정답 확인

정답 ②

86번
사용전압이 22.9[kV]인 가공전선로를 시가지에 시설하는 경우 전선의 지표상 높이는 몇 [m] 이상인가? (단, 전선 은 특고압 절연전선을 사용한다)
  1. ① 6
  2. ② 7
  3. ③ 8
  4. ④ 10
정답 확인

정답 ③

87번
저압 옥내배선에 사용하는 연동선의 최소 굵기는 몇 mm2 인가?
  1. ① 1.5
  2. ② 2.5
  3. ③ 4.0
  4. ④ 6.0
정답 확인

정답 ②

88번
“리플프리(Ripple-free)직류”란 교류를 직류로 변환할 때 리플성분의 실효값이 몇 [%] 이하로 포함된 직류를 말하 는가?
  1. ① 3
  2. ② 5
  3. ③ 10
  4. ④ 15
정답 확인

정답 ③

89번
저압 전로에서 정전이 어려운 경우 등 절연저항 측정이 곤 란한 경우 저항성분의 누설전류가 몇 [mA] 이하이면 그 전로의 절연성능은 적합한 것으로 보는가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ①

90번
수소냉각식 발전기 및 이에 부속하는 수소냉각장치에 대한 시설기준으로 틀린 것은?
  1. ① 발전기 내부의 수소의 온도를 계측하는 장치를 시설할 것
  2. ② 발전기 내부의 수소의 순도가 70[%] 이하로 저하한 경 우에 경보를 하는 장치를 시설할 것
  3. ③ 발전기는 기밀구조의 것이고 또한 수소가 대기압에서 폭발하는 경우에 생기는 압력에 견디는 강도를 가지는 것일 것
  4. ④ 발전기 내부의 수소의 압력을 계측하는 장치 및 그 압 력이 현저히 변동한 경우에 이를 경보하는 장치를 시설 할 것
정답 확인

정답 ②

91번
저압 절연전선으로 전기용품 및 생활용품 안전관리법의 적 용을 받는 것 이외에 KS에 적합한 것으로서 사용할 수 없 는 것은?
  1. ① 450/750[V] 고무절연전선
  2. ② 450/750[V] 비닐절연전선
  3. ③ 450/750[V] 알루미늄절연전선
  4. ④ 450/750[V] 저독성 난연 폴리올레핀절연전선
정답 확인

정답 ③

92번
전기철도차량에 전력을 공급하는 전차선의 가선방식에 포 함되지 않는 것은?
  1. ① 가공방식
  2. ② 강체방식
  3. ③ 제3레일방식
  4. ④ 지중조가선방식
정답 확인

정답 ④

93번
금속제 가요전선관 공사에 의한 저압 옥내배선의 시설기준 으로 틀린 것은?
  1. ① 가요전선관 안에는 전선에 접속점이 없도록 한다.
  2. ② 옥외용 비닐절연전선을 제외한 절연전선을 사용한다.
  3. ③ 점검할 수 없는 은폐된 장소에는 1종 가요전선관을 사 용할 수 있다.
  4. ④ 2종 금속제 가요전선관을 사용하는 겨울에 습기 많은 장소에 시설하는 때에는 비닐피복 2종 가요전선관으로 한다.
정답 확인

정답 ③

94번
터널 안의 전선로의 저압전선이 그 터널 안의 다른 저압전 선(관등회로의 배선은 제외한다)⋅약전류전선 등 또는 수 관⋅가스관이나 이와 유사한 것과 접근하거나 교차하는 경 우, 저압전선을 애자공사에 의하여 시설하는 때에는 이격 거리가 몇 [cm] 이상이어야 하는가? (단, 전선이 나전선 이 아닌 경우이다)
  1. ① 10
  2. ② 15
  3. ③ 20
  4. ④ 25
정답 확인

정답 ①

95번
전기철도의 설비를 보호하기 위해 시설하는 피뢰기의 시설 기준으로 틀린 것은?
  1. ① 피뢰기는 변전소 인입측 및 급전선 인출측에 설치하여 야 한다.
  2. ② 피뢰기는 가능한 한 보호하는 기기와 가깝게 시설하되 누설전류 측정이 용이하도록 지지대와 절연하여 설치한 다.
  3. ③ 피뢰기는 개방형을 사용하고 유효 보호거리를 증가시키 기 위하여 방전개시전압 및 제한전압이 낮은 것을 사용 한다.
  4. ④ 피뢰기는 가공전선과 직접 접속하는 지중케이블에서 낙 뢰에 의해 절연파괴의 우려가 있는 케이블 단말에 설치 하여야 한다.
정답 확인

정답 ③

96번
전선의 단면적이 38mm2인 경동연선을 사용하고 지지물로 는 B종 철주 또는 B종 철근 콘크리트주를 사용하는 특고 압 가공전선로를 제3종 특고압 보안공사에 의하여 시설하 는 경우 경간은 몇 [m] 이하이어야 하는가?
  1. ① 100
  2. ② 150
  3. ③ 200
  4. ④ 250
정답 확인

정답 ③

97번
태양광설비에 시설하여야 하는 계측기의 계측대상에 해당 하는 것은?
  1. ① 전압과 전류
  2. ② 전력과 역률
  3. ③ 전류와 역률
  4. ④ 역률과 주파수
정답 확인

정답 ①

98번
교통신호등 회로의 사용전압이 몇 [V]를 넘는 경우는 전로 에 지락이 생겼을 경우 자동적으로 전로를 차단하는 누전 차단기를 시설하는가?
  1. ① 60
  2. ② 150
  3. ③ 300
  4. ④ 450
정답 확인

정답 ②

99번
가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우, 소선(素線)은 몇 가닥 이상이어야 하는가?
  1. ① 2
  2. ② 3
  3. ③ 5
  4. ④ 9
정답 확인

정답 ②

100번
저압전로의 보호도체 및 중선선의 접속방식에 따른 접지 계통의 분류가 아닌 것은?
  1. ① IT 계통
  2. ② TN 계통
  3. ③ TT 계통
  4. ④ TC 계통 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2020년 3회 다음 회차2021년 2회

전기기사의 다른 회차

2022년 2회
2022-04-24 · 80문항
2022년 1회
2022-03-05 · 78문항
2021년 3회
2021-08-14 · 86문항
2021년 2회
2021-05-15 · 90문항
2021년 1회
2021-03-07 · 78문항
2020년 3회
2020-09-26 · 86문항
2020년 2회
2020-08-22 · 83문항
2020년 1회
2020-06-06 · 84문항
2019년 3회
2019-08-04 · 81문항
2019년 2회
2019-04-27 · 82문항
2019년 1회
2019-03-03 · 84문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 84문항
2018년 1회
2018-03-04 · 83문항
2017년 3회
2017-08-26 · 82문항
2017년 2회
2017-05-07 · 80문항
2017년 1회
2017-03-05 · 82문항
2016년 2회
2016-08-21 · 78문항
2016년 1회
2016-05-08 · 82문항
