전기기사 2018년 3회 기출문제

ab/4pi입실론(b-a)로 해야 정확함 따라서 5배 4파이엡실론ab/b-a임 ab/9X10^9(b-a) 이고 따라서 5b 5a 씩 증가시켜주면 5x4파이엡실론ab/b-a =5C라서 5배임

홀효과: 전류가 흐르고 있는 도체에 자계를 가하면 도체 측면에 정부의 전하가 나타나 전위차가 발생하는 현상 핀치효과: 도체에 직류를 인가하면 전류와 수직방향으로 원형 자계가 생겨 전류에 구심력이 작용하여 도체 단면이 수축하여 도체 중심쪽으로 전류가 몰리는 현상 볼타효과: 도체와 도체, 도체와 유전체, 유전체와 유전체를 접촉 시키면 전자가 이동하여 양음으로 대전 압전효과: 어떤 유전체에 압력이나 인장을 가하면 그 응력으로 전기분극이 일어나는 현상

유한평면상의 전위: (표면전하밀도/(2*유전율))*(1-cos(θ)) 유한평면상의 자위: (판자석의 세기/(2*투자율))*(1-cos(θ)) 판자석에 의한 자위 U=(m/4πμ)*w 입체각 원뿔 w = 2π(1-cos(θ)) cos(θ)= 10 / √(5제곱+10제곱) = 2/√(5) U[AT] = Φm( 1 - cosθ ) / 2 * μ0 ▶ Φm * { 1 - [ x / √( x^2 + a^2 ) ] } / 2 * μ0 ▶ 0.01 * { 1 - [ 10 / √( 10^2 + 5^2 ) ] } / 2 * 4π * 10^-7 = 420[AT] 판자석의 세기 단위 Wb/m 맞아요 면전하 밀도 단위가 Wb/m^2 입니다

거리에 따라 F가 바뀜. 그러므로 거리에 대해 적분해줘야 함 전기영상법으로 -d에 -Q, +d에 +Q 있다고 가정 1) W=F*r으로 푸는 방법 F=-Q^2/(4πεr^2) W=∫F*dr =(∞부터 2d까지)∫-Q^2/(4πεr^2)dr =Q^2/(8πεd) -> -Q와 +Q가 가지는 에너지이므로 절반하면 =>Q^2/(16πεd) 2)W=q*V로 푸는 방법 V=-∫E*dr =-(∞부터 2d까지)∫Q/(4πεr^2)dr =-Q/(8πεd) W=q*V =Q^2/(8πεd) -> -Q와 +Q가 가지는 에너지이므로 절반하면 =>Q^2/(16πεd)

1 1 1 ---xDE = ---xεE*E = ---xE*E 2 2 2ε [추가 해설] 1/2*ED=1/2*eE^2=1/2*D^2/e

J=m/S --->S=πd^2/4 m=JS --->J×πd^2/4 M=k루트L1L2

삼각형) 밑변x, 높이 = 2, 빗변 = 5 밑변 x = √( 5^2 - 2^2 ) = √21 구내부의 직선 길이) ℓ = 2 * √21 = 2√21 총 전하량)Q[C] = ρㅣ * ℓ ▶ 6×10^-8 * 2√21 ▶ 5.499 * 10^-7[C] 전기력선수) N = Q / ε ▶ 5.499 * 10^-7 / 8.855 * 10^-12 = 6.2 * 10^4

F=-9x10^9x람다^2/h= -람다^2/4파이엡실론h

전속은 매질에 축적되는 에너지가 최소가 되도록 분포 된다.

임계주파수 f = k/(2*파이*입실론) 전도 전류 밀도 ic=kE, 변위전류 id=오메가×입실론×E kE=오메가×입실론×E ~~~~》f=k/2×pi×입실론 V/R = 전도전류 = V/(길이/면적*도전율) = 도전율*면적*E jwCV = 변위전류 = jw*유전율*(면적/길이)*E*길이 = jw*유전율*면적*E 두 크기가 같아야 하므로 도전율*면적*E = w*유전율*면적*E → 1 = 2pif*6*진공 유전율 → f = 1/12pi*진공 유전율 = 3*10^9 ※id(변위전류) = ic(전도전류)일때 주파수)fc[Hz] = σ / 2π * εs * ε0 ▶ 1 / 2π * 6 * 8.855 * 10^-12 = 2.9955 * 10^9[Hz]

단위길이당 L =n제로^2뮤에스인데 계산하면 길이가 증가해도 인덕턴스 값 변하지가 않음 단위길이당이 안나왔으니까 L=(뮤0)x(뮤s)x(S)x(n0)^2 / 길이 니 까 변하지않는게아니라 길이증가하면 감소해서 답은2번 길이가 증가하는 만큼 턴수도 증가함으로 일정함 단위길이는 생 략가능 L = (u * N^2 * S)/ 길이 이므로 길이가 증가하면 오히려 L이 감소합니다

자기인덕턴스 L = NØ/I = [NμHS/(H/N)] = μSN^2[H/m] 자기 인덕턴스 공식 LI=NØ L=NØ/I = N/I x NI/R = N2/R = μSN^2/길이 [H] 무한히 긴 솔레노이드에서는 분모 분자에 길이를 나눠줘서 μ SN^2 [H/m] 단위에 /m가 생김.

LI=N파이 공식에서 유도하면됨 그럼 파이는=uSNI/길이(u=진공 중투자율(4파이x10^-7x비투자율) B=uH=파이/S 로 하셔야지 풀립니다 H = NI/2파이r 이용해서요 환상솔레노이드 L = 투자율*단면적*권수^2/2*파이*반지름 LI=N자속 공식 자속=LI/N 공식대입하면됨 자속=BS=uHS H=환상이니 NI/2파이R 저기서 지름 20CM니까 반지름 10CM 대입해야함 자속=BS=μHS= μ*NI/2πr*S = 4π*10^-7*1000*(600*2/2π *10*10^-2)*10*10^-4 = 2.4*10^-3 자속)Φ[wb] = B * S ▶ μ0 * μs * H * S ▶ μ0 * μs * ( N * I / 2π * r ) * S ▶ 4π * 10^-7 * 1000 * ( 600 * 2 / 2π * 10 * 10^-2 ) * 10 * 10^-4 = 2.4 * 10^-3[wb]

E=Q/(4*파이*입실론0*r^2) 이므로 E는 r^2에 반비례. Ep1:Ep2:Ep3 = 9 : 4 : 1 전계가 큰 곳에 전하량이 큰 것을 둔다.. Q1:P1,Q2:P2,Q3:P3

고립된 자극은 존재하지않는다..divB=0

정전하에서 시작해서 부전하로 끝난다.

1/2epsilonE^2=1/2muH^2 으로부터 유도, E/H=(mu/epsilon)^1/2 H=E*(epsilon/mu)^1/2=E*2/377=2, 답은 2번 방향은 -Ax 로 나온다.. 방향을 찾을 때 기준은 문제에서 주어진 전계 입력을 공식을 보면 +Z 가 들어가서 --> + Y 방향으로 나왔다.. 즉 오른손 법칙을 써서 + Z 에서 + Y 로 돌리면 - Ax 가 나온다..

CT 2차측 단락: 과전압 방지 PT 2차측 개방: 과전류 방지

갈 - 355 저 - 275 평 - 185 풍 - 95

리클러저는 차단기의 일종이다. [추가 해설] 배변전소 보호방식: 리클로저-섹셔널라이저-라인퓨즈

비율차동계전기 1.보호 구간에 유입하는 전류와 유출하는 전류의 벡터 차와 출 입하는 전류의 관계비로 동작 2.발전기, 변압기 보호

1선 지락 : 영상, 정상, 역상 2선 지락 : 영상 = 정상 = 역상 ≠ 0 선간(2선) 단락 사고 : 정상, 역상 3상 단락 사고 : 정상

계통의 정전용량을 늘려서 정태안정도 확보

선로용 콘덴서 - 직렬 콘덴서 : 유도성 리액턴스에 의한 전압강하 보상용 - 병렬 콘덴서 : 역률 개선

재열기 - 증기 가열 공기 예열기 - 연소용공기 예열 절탄기 - 보일러 급수를 예열 과열기 - 포화증기를 가열

Pl= (Ps^2*R)/(V^2*cos새타^2) 이고 R= 비저항*L/A 이다. Pl이 일정하므로, A와 V^2은 반비례

말단에만 분포 균일하게 분포 전압강하 1 1/2 전력손실 1 1/3 n도체일 경우 기하학적 등가 반지름: r^(1/n)*S^((n-1)/n)

순한시 : 고장즉시 정한시 : 고장후 t초후 반한시 : 고장전류크면 t는 짧게 작으면 t는 길게 반한시 정한시 : 고장전류크면 t는 짧게 일정전류부터 정한시 특 성

가스절연개폐설비(GIS)의 장점

옳은것은 기준으로 복도체 = 코로나 라고 생각 하시면 됩니다.

전선의 구비 조건 1.도전율, 2.기계적 강도, 3.가요성, 4.내구성, 5. 가격 저렴, 6. 비중 등등 [추가 해설] 1.전압강하 2.허용전류 3.기계적강도 이 세개만 알아도 먹고 들어감

PZ/10V2 (10선간전압제곱/전력*임피던스(문제에선 저항없고 유 도성리액턴스 있으니까 유도성리액턴스 곱해주면 됨) = 5000*15/10*23^2 %Z[%] = P * Z / 10 * V^2 ▶ 5000 * 15 / 10 * 23^2 = 14.177[%]

방사상=가지식=수지식

Ps = √3 V*Is 170*50*1.73 = 14705[MVA] 따라서 15000

중간 변압기를 사용하는 이유

변압기 코일의 리액턴스라고 생각하면 간단함. 철심이 끼워져 있는 솔레노이드의 리액턴스는 인덕턴스에 비례 함.(L=(μSN^2)/l) 예를 들어 권수가 2배 커지면 L은 4배 커지고 이에 의해서 리액 턴스도 4배 커지게 됨. 권수비로도 풀 수 있습니다. N1/N2 = 루트X1/루트X2

변압기 온도시험법

보상권선 : 전기자 반작용 억제, 역률개선, 변압기 기전력 감소 저항도선 : 단락전류 억제 살짝 야매이긴 한데, 단상 직권 정류자전동기 = 약계강전(약계자, 강전기자) 전기자전류(R_f)가 크므로 -> 전기자 반작용 크고 -> 역률이 안 좋다 -> 보상권선을 설치하여 전기자 반작용도 줄이고 역률도 개선 저항도선 설치 -> 임피던스 상승 -> 단락전류 감소

계자전류 증가->유기기전력 증가->전기자 전위차 증가->전기자 전류 증가 직류발전기에서 V=E-IR, 직류발전기의 병렬운전에서 V(단자전 압)은 일정해야함 따라서 계자전류 증가에 의해 E가 증가시 I(전기자전류)도 증가 해야함을 의미 전기자 전류가 증가한다는 것은 부하분담이 증가한다는 뜻이므 로 답은 3번

E=4.44f ΦN 이므로 자속 Φ=E/(4.44fN)= 6600/(4.44*60*1000)=0.025 wb

지상부하일 경우, ε=pcosθ+qsinθ 진상부하일 경우, ε=pcosθ-qsinθ pcos@+qsin@ 에서 P는 저항강하 Q는 리액턴스

농형 유도전동기 기동법

병렬운전시 균압선을 사용하는 직류전동기

2방향성 일때 1) 단자수 2개 : SSS, DIAC 2)단자수 3개 : TRIAC 단일방향 1) 단자수 2개 : 다이오드 2) 단자수 3개 : SCR, GTO, LASCR 3)단자수 4개 : SCS

I=15/3 =5A p= IR/E *100 = (5*5.4/3000 )*100 =0.9% q= IX/E *100 = (5*6/3000 )*100 =1% % 저항 강하란 입력해준 전압이 저항에 의해 손실 된 전압 값( I * R )을 % 로 표현 해준 것이다.. 1차측 환산 등가 임피던이므로 3000/200 = 1차정격전압/2차정격전압 1차측 3000 과 15kVA 를 를 이용하여 I를 구한다.. 15*1000 /3000 =5 A ( 5A * 5.4 ohm ) / 3000 = 0.009 %로 보여주기 위해 100을 곱하면 0.9% 나온다..

4의 내용은 2차 저항제어법에 의한 것임. 참고로 제어용 저항기 는 비싸다. 권선형 유도 전동기 속도 제어법인 2차 여자법은 동기 속도 이 상으로 속도 제어가 가능하다..역률을 양호하게 개선할 수 있다. 2차 여자법은 동기속도를 광범위하게 조정 할 수 있으나 다른 교제에서는 동기속도 이상이면 위험하니 이상으로 제어가 가능하다고 적혀 있는 것 같습니다. 출제자의 의도는 2차 여자법은 동기속도는 이상,이하로 광범위 하게 조절 가능하니 이하도 포함되어있다는걸 의도하는 것 같습 니다. 저도 3번이라고 해서 틀렸네요..ㅎ 다신 안 틀릴 것 같습니다.

전동기 출력(Po) = 발전기입력(Pi) Po = Pi = Pg/ηG= 55/0.88 = 62.5[KW] IM = P/√3VcosθMηM = 62.5*10^3/√3*400*0.82*0.88 = 125[A] 3상 소비전력식을 이용하여 풀이 P= 3^1/2 ×V×I×cos세타 × n(종합효율 I= 55000 3^1/2×400×0.82×0.88×0.88

동기기의 기전력의 파형 개선책

유도자형: 계자극과 전기자를 함께 고정시키고 그 중앙에 유도 자라고 하는 권선이 없는 회전자를 갖춘 것으로 수백~수만[Hz] 정도의 고주파 발전기로 사용 유도자형 동기기 계자권선과 전기자형 권선이 모두 고덩되어 있고 돌극형 구조의 회전자 철심이 회전하는 구조로서 고주파 발전기에서 고주파 전압을 얻기 위해 만들어진 발전기

분권발전기 유기기전력식은 E=v+IaRa=v+Ra(I+If) >>> Ia=I+If 분권전동기 유기기전력식은 E=v+IaRa=v-Ra(I-If) >>> Ia=I-If If=v/Rf >>> If=200/40=5A 처음 I=15A Ia=15-5=10A 두번째 I=25A Ia=25-5=20A 분권 직권 발전기 T식 T=PZΦIa/2πa T는 Ia에 비례합니 다 고로 Ia가10A에서 20A로 2배상승 그러므로 토크도 5에서 2 배상승 10입니다 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 직류 전동기의 역기전력 식은 V-IaRa = Ec입니다..잘못 적으신 거같네요.

5400/100+100/50=56A (115-100)/56=0.268Ω 2000/125+125/50=18.5A 125+18.5×0.268=130V (윗분 추가 해설) 직류 분권발전기 Ia = If+I E = V+Ia*Ra(전압강하) 위 공식들을 활용합니다. If = 100/50 = 2[A] I = 5400/100 = 54[A] Ia = I+If = 56[A] Ra = E-V/Ia = 115-100/56 = 0.27[Ω] 이제 출력이 2kW일 때, Ia = 2000/125(I) + 125/50(If) = 18.5[A] E = Ia×Ra + V = 18.5×0.27 + 125 = 129.995 ≒ 130[V] ※발전기의 출력이 5.4kW 일 때 부하전류)I[A] = P / V ▶ 5.4 * 10^3 / 100 = 54[A] 계자전류)If[A] = V / R ▶ 100 / 50 = 2[A] 전기자전류)Ia[A] = I + If ▶ 54 + 2 = 56[A] 유기기전력)E[V] = V + ( Ia * Ra ) ▶ Ra[Ω] = E - V / Ia ▶ 115 - 100 / 56 = 0.2678[Ω] ※발전기의 출력이 2kW 일 때 부하전류)I[A] = P / V ▶ 2 * 10^3 / 125 = 16[A] 계자전류)If[A] = V / R ▶ 125 / 50 = 2.5[A] 전기자전류)Ia[A] = I + If ▶ 16 + 2.5 = 18.5[A] 유기기전력)E[V] = V + ( Ia * Ra ) ▶ 125 + ( 18.5 * 0.2678 ) = 129.9543[V]

돌극형(철극기)에서는 직축이 횡축에 비하여 공극이 작으므로 직 축리액턴스가 횡축리액턴스보다 크다. 추가로 비돌극형에서는 직축과횡축지액턴스가 동일하다

동기속도=120*50/10=600rpm 슬립=(600-400)/600=0.33 V1s(회전시)=s*V1(정지시)=150*0.33=50V 슬립 s 다른 풀이법 N = (1-s)Ns 400 = (1-s)*600 400/600 = 1-s s = 0.333 E(s) = Z(s)I(s) = (R+sL)I(s)

ζ ＞1 (과제동) ζ = 1 (임계제동) ζ = 0 (무제동) 0＜ζ＜1 (부족제동,감쇠제동) ζ < 0 (발산)

Y(z)/R(z) = G(z)Z^-1

잔류편차 = 비례제어계 정상상태개선, = 적분제어계 과도응답개선 = 미분제어계 적분제어계는 잔류편차를 제거해주는 역할을 하는데, 문제에서 잔류편차가 '있는' 제어계를 물어봤음으로 적분제어계가 없는 제어계가 정답입니다.

BIBO Stable BOUNDED INPUT BOUNDED OUTPUT

교차점은 극점의합-영점의합/극점-영점 0+-4+-5/3-0 =

3차수일때 ad-bc>0안정 <0 불안정 ad-bc=22-40 22-40>0 -18>0 18<0 불안정 [추가 해설] 어렵게 풀필요없음 카시오fx-570ES PLUS 계산기로 그냥풀어짐 전원키고 모드setup 5번EQN 선택 3차방정식4번선택후 순서대 로입력함 1 11 2 40 그럼 근3개가 차례로 =누르면 나옵 거기서 +가있는지없는지만 보면됨 3개 근중에 1개는 -11 나머지 2개는 양의근임 고로 2 계산기구매하는거보다 루스표 그리는게 낫습니다... 루스표 작성시 1열 값이 -18/11 이므로 부호가 두번 바뀌었으니 불안정한 양의근이 2개입니다 따라서 정답은 2번...

Xc[Ω] = 1 / 2π * f * C ▶ 1 / 2π * 60 * 30 * 10^-6 = 88.41941[Ω] I[A] = V / Z ▶ V / √( R^2 + Xc^2 ) ▶ 100 / √( 100^2 + 88.41941^2 ) = 0.74915[A]

무손실 선로이므로 R=0, G=0 따라서, 특성 이미던스 Zo = √(Z/Y) = √[(R+jωl)/(C+jωC)] = √ (L/C) f(t)=1/2*t*u(t)-1/2(t-4)*u(t-4)-2u(t-4) 라플라스 변환 => 1/(2s^2)*(1-e^(-4s))-2/s*e^(-4s)

P= 2(700^2 +1400^2 - 700*1400)^0.5 =2424.87 =2425 VA 2+Ｗ2 2- Ｗ1Ｗ2= 2√7002+14002-700*1400 = 피상전력 S = 2√Ｗ1 2424.87 = 2425 VA 2전력계법에서 p = p1+p2 pr = root3 * (p1-p2) pa = 2root(p1제곱 + p2제곱 - p1*p2) 역률을 구하라고 하면, p/pa 로 구하면 된다.

파고율=최대값/실효값 최대값Vm 실효값 Vm/루트2 → Vm/Vm/루트2 = 루트2 루트(i^2/2파이*적분 (파이에서 0까지) sin세타) = 루트(i^2/2파 이*적분((루트1-cos2세타))/2)= i/2

파고율 = 최대값/실효값이고 파형이 구형반파임으로 최대값음 IM 실효값은 IM/루트2 계산하면 루트2IM/IM 이고 IM끼리 약분 하면 루트2

ABCD 분포가 저항과 변압기의 행렬곱으로 보면 된다. 따라서, [A,B;C,D]=[1,10;0,1][10,0;0,1/10]=[10,1;0,1/10] [A B] = [1 10][10 0] = [10 1] [C D] [0 1][0 1/10] [0 1/10] 따라서, A = 10, B = 1, C = 0, D = 1/10

RL회로는 증감함수, RC회로는 감쇠함수로 나타난다. 추가로 RLC 회로는 불변전류입니다 RL은 증감 (초기 개방 정상 단락) RC는 감쇠 (초기 단락 정상 개방) 이기 때문입니다

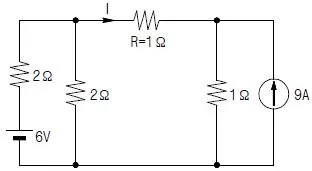

중첩의 정리를 이용하여 전압원을 단락하여 전류를 계산한 전류 와 전류원을 개방하여 계산한 전류를 합산하여 I를 구할 수 있 다. 전류원을 개방했을 때 등가회로의 저항을 계산하면, 3 옴이 나 오므로 전체 전류는 2A가 흐르고 I에 흐르는 전류를 구하면 2옴 과 2옴에 각각 1A가 나오게되므로 1A가 흐르게 된다. 반대로 전압원을 개방했을 때, 전체저항은 각각 2옴씩 병렬로 등가회로로 나타낼 수 있다..따라서 각각의 2옴에 전류가 3A씩 흐르는데 이때, 전류의 방향이 반대이므로 I=-3A가 흐르게 된 다..따라서 우리가 구하고자 하는 I= 1-3= -2A 가 된다. 전류원 개방시 I'[A] = { 6 / [ 2 + ( 1 + 1 ) * 2 / ( 1 + 1 ) + 2 ] } * [ 2 / ( 1 + 1 ) + 2 ] ▶ [ 6 / ( 2 + 1 ) ] * ( 2 / 4 ) = 1[A] 전압원 단락시 I''[A] = { 1 / [ 1 + ( 2 * 2 ) / 1 + ( 2 + 2 ) ] + 1 } * 9 ▶ ( 1 / 3 ) * 9 = 3[A] ※I = I' - I'' ▶ 1 - 3 = -2[A] 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 반대로 전압원을 개방(X)-->단락(O)

1번 --> V0 2번 --> V2 3번 --> V1 3상 교류발전기 기본식 V0 = -Z0*I0 V1 = Ea - Z1*I1 V2 = -Z2I2

회전기 및 정류기는 다른 판단기준이 있음. * 회전기의 절연내력(발전기, 전동기, 조상기, 기타회전기) (1) 최대사용전압 7kV 이하: 1.5배(500V 미만은 500V) (2) 최대사용전압 7kV초과: 1.25배(10,500V 미만은 10,500V) (3) 회전변류기: 직류측 최대사용전압 1배의 교류전압500V미만 은 500V) 판단기준 제14조 회전기 및 정류기의 절연내력 @ 회전기 - 발전기, 전동기, 조상기, 기타회전기: 최대전압 7kV 이하 - 시험전압은 최대전압의 1.5배, 최저전압이 500v 이므로 정답은 500v. ※ 시험방법: 권선과 대지 사이에 연속하여 10분간 가한다.

(2021년 변경된 KEC 규정 적용됨) 특고압 가공전선과 저고압 가공전선 등의 병행설치에서 사용전 선은 특고압은 기존 55[mm^2]에서 50[mm^2]이상의 경동연선 또는 인장강도 21.67[kN] 이상의 연선을 사용하게 바뀌었습니 다!

가스절연기기 등의 압력용기의 시설(판단기준 제52조) 발전소 변전소 개폐소 또는 이에 준하는 곳에서 개폐기 또는 차 단기에 사용하는 압축공기장치의 주 공기태크 또는 이에 접근한 곳에는 사용압력의 1.5배 이상 3배 이하의 최고 눈금이 있는 압 력계를 시설할 것.

<목주의 안전율> 저압인 경우 ⇒ 풍압 하중의 1.2배의 하중. 고 압인 경우 ⇒ 1.3 이상일 것. 특고압인 경우 ⇒ 1.5 이상일 것 목주의 안전율: 저압 1.2, 고압 1.3, 특고압 1.5(보안공사 또는 공가 저•고압 1.5, 특고압 2.0) 모든 상황의 목주에 적용되는 사항임

RP1 : 교류 300[V] 이하에서 동작하고, 최소 감도전류가 3[A] 이하로서 최소 감도전류 때의 응답시간이 1사이클 이하이고, 또 한 전류 용량이 50[A], 20초 이상인 자복성이 있는 릴레이 보안 기 L1 : 교류 1[kV] 이하에서 동작하는 피뢰기 E1 및 E2 : 접지 H : 250[mA] 이하에서 동작하는 열 코일

지중함의 시설(판단기준 제137조) 지중전선로를 시설하는 경우 폭발성 또는 연소성의 가스가 침입 할 우려가 있는 곳에 시설하는 지중함으로 그 크기가 1[m3] 이 상인 것은 통풍장치 기타 가스를 방산시키기 위한 장치를 하여 야 한다.

22.9x0.92=21068 직류니까 x2 하면 42136

변압기 뱅크 용량에 따라 자동 차단장치 혹은 경보장치를 사용 하지만, 타냉식 변압기의 경우 경보장치만 사용합니다.

덕트 끝부분을 통해 먼지나 이물질이 들어오면 안됩니다. 그러므로 양 끝부분을 막아야합니다.

계기용변성기의 2차측 전로의 접지(판단기준 제26조)

특고압 배전용변압기의 시설(판단기준 제29조) 특고압 전선로에 접속하는 배전용변압기를 시설하는 경우, 다음 에 따라야 한다. -변압기의 1차 전압은 35[kV] 이하, 2차 전압은 저압 또는 고 압일 것. -변압기의 특고압측에 개폐기 및 과전류차단기를 시설할 것 -변압기의 2차 전압이 고압인 경우에는 고압측에 개폐기를 시설 하고 또한 쉽게 개폐할 수 있도록 할 것.

철근 콘크리트주 - 원형의 것 : 588 Pa 철근 콘크리트주 - 기타의 것 : 882 Pa

가공전선과 첨가 통신선과의 이격거리(판단기준 제155조) 통신선과 특고압 가공전선 사이의 이격거리는 1.2m(사용전압이 15kV를 초과하고 25kV 이하인 특고압 가공전선 (중성선 다중접지식의 것으로서 전로에 지락이 생겼을 때에 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어 있는 것에 한한다.)은 75cm) 이상일 것. 다만, 특 고압 가공전선이 케이블인 경우에 통신선이 절연 전선과 동등 이상의 절연효력이 있는 것인 경우에는 30cm 이상으로 할 수 있다.

특고압 가공전선과 도로 등의 접근 또는 교차(판단기준 제 127 조) 1.보호망은 제 1종 접지공사를 한 금속제의 망상장치로 하고 견 고하게 지지할 것. 2.보호망을 구성하는 금속선 1)외주 및 특고압 가공전선의 직하:인장강도 8.01kN이상의 것 또는 지름 5mm 이상의 경동선을 사용 2)그 밖의 부분: 인장강도 5.26kN 이상의 것 또는 지름 4mm 이상의 경동선을 사용 3.보호망을 구성하는 금속선 상호의 간격은 가로,세로 각 1.5m 이하일 것 4.보호망을 운전이 빈번한 철도선로의 위에 시설하는 경우에는 경동선 그 밖에 쉽게 부식되지 아니하는 금속선을 사용할 것

옥내 고압용 이동전선의 시설(판단기준 제210조) 옥내에 시설하는 고압의 이동전선은 다음에 따라 시설하여야 한 다. -전선은 고압용의 캡타이어케이블일 것 -이동전선과 전기사용기계기구와는 볼트 조임 기타의 방법에 의 하여 견고하게 접속할 것 -이동전선에 전기를 공급하는 전로(유도 전동기의 2차측 전로를 제외한다.)에는 전용 개폐기 및 과전류차단기를 각극(과전류차단 기는 다선식 전로의 중성극을 제외한다)에 시설하고, 또한 전로 에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시 설할 것.

도로횡단 6 철도 6.5 횡단보도교 (저) 3.5 (고) 3.5 *(케이블 3m 일반 5

옥내전로의 대지전압의 제한(판단기준 제166조) 백열전등 또는 방전등에 전기를 공급하는 옥내의 전로의 대지전 압은 300[V] 이하이어야 한다.

(KEC 333.7조) 특고압 가공전선의 높이 35[kV] 이하 : 5[m] (철도 또는 궤도를 횡단하는 경우에는 6.5[m], 도 로를 횡단하는 경우에는 6[m], 횡단보도교의 위에 시설하는 경우로서 전선이 특고압절연전선 또는 케이블인 경우에는 4[m])

점멸장치와 타임스위치 등의 시설(판단기준 제177조) -호텔 또는 여관 각 객실 입구등은 1분 이내 소등되는 것 -일반 주택 및 아파트 각 호실의 현관등은 3분 이내 소등되는 것

전차선의 경간 - 가공 직류 전차선 : 60[m] 이하 - 가공 교류 전차선 : 철주 또는 철근 콘크리트주를 사용하여 60[m] 이하 KEC 규정 개정으로 인하여 삭제 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
