전기기사 2020년 3회 기출문제

2020-09-26 시행 · 86문항

이 회차 문제 풀기 →
1번
서로 같은 2개의 구 도체에 동일양의 전하로 대전시킨 후 20 ㎝ 떨어뜨린 결과 구 도체에 서로 8.6 × 10-4N의 반발력이 작용하였다. 구 도체에 주어진 전하는 약 몇 C인가?
  1. ① 5.2 × 10-8
  2. ② 6.2 × 10-8
  3. ③ 7.2 × 10-8
  4. ④ 8.2 × 10-8
정답 확인

정답 ②

2번
정전계 내 도체 표면에서 전계의 세기가 (V/m)일 때 도체 표면상 의 전하 밀도 ρs(C/m2)를 구하면? 단, 자유공간이다.
전기기사 2020년 3회 2번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ③

3번
영구자석 재료로 사용하기에 적합한 특성은?
  1. ① 잔류자기와 보자력이 모두 큰 것이 적합하다.
  2. ② 잔류자기는 크고 보자력은 작은 것이 적합하다.
  3. ③ 잔류자기는 작고 보자력은 큰 것이 적합하다.
  4. ④ 잔류자기와 보자력이 모두 작은 것이 적합하다.
정답 확인

정답 ①

4번
자기회로와 전기회로에 대한 설명으로 틀린 것은?
  1. ① 자기저항의 역수를 컨덕턴스라고 한다.
  2. ② 자기회로의 투자율은 전기회로의 도전율에 대응된다.
  3. ③ 전기회로의 전류는 자기회로의 자속에 대응된다.
  4. ④ 자기저항의 단위는 AT/Wb 이다.
정답 확인

정답 ①

5번
저항의 크기가 1 Ω인 전선이 있다. 전선의 체적을 동일하게 유지하면서 길이를 2배로 늘였을 때 전선의 저항(Ω)은?
  1. ① 0.5
  2. ② 1
  3. ③ 2
  4. ④ 4
정답 확인

정답 ④

6번
자속밀도가 10 ㏝/m2 인 자계 내에 길이 4㎝의 도체를 자계 와 직각으로 놓고 이 도체를 0.4초 동안 1 m씩 균일하게 이 동하였을 때 발생하는 기전력은 몇 V인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ①

9번
반지름이 3㎝인 원형 단면을 가지고 있는 환상 연철심에 코 일을 감고 여기에 전류를 흘려서 철심 중의 자계 세기가 400 AT/m가 되도록 여자할 때, 철심 중의 자속 밀도는 약 몇 ㏝ /m2인가? (단, 철심의 비투자율은 400이라고 한다.)
  1. ① 0.2
  2. ② 0.8
  3. ③ 1.6
  4. ④ 2.0
정답 확인

정답 ①

11번
변위전류와 관계가 가장 깊은 것은?
  1. ① 도체
  2. ② 반도체
  3. ③ 자성체
  4. ④ 유전체
정답 확인

정답 ④

13번
환상 솔레노이드 철심 내부에서 자계의 세기 (AT/m)는? (단, N은 코일 권선수, r은 환상 철심의 평균 반지름, I는 코 일에 흐르는 전류이다.)
  1. ① NI
  2. ② NI/2πr
  3. ③ NI/2r
  4. ④ NI/4πr
정답 확인

정답 ②

14번
임의의 형상의 도선에 전류 I(A)가 흐를 때, 거리 r(m)만큼 떨어진 점에서의 자계의 세기 H(AT/m)를 구하는 비오-사바 르의 법칙에서, 자계의 세기 H(AT/m)와 거리 r(m)의 관계로 옳은 것은?
  1. ① r에 반비례
  2. ② r 에 비례
  3. ③ r2에 반비례
  4. ④ r2에 비례
정답 확인

정답 ③

15번
다음 정전계에 관한 식 중에서 틀린 것은? (단, D는 전속밀 도, V는 전위, ρ는 공간(체적)전하밀도, ε은 유전율이다.)
  1. ① 가우스의 정리 : divD=ρ
  2. ② 포아송의 방정식 : ∇2V=ρ/ε
  3. ③ 라플라스의 방정식 : ∇2V=0
  4. ④ 발산의 정리 :
정답 확인

정답 ②

16번
길이가 ℓ(m), 단면적의 반지름이 a(m)인 원통이 길이 방향 으로 균일하게 자화되어 자화의 세기가 J(㏝/m2)인 경우, 원 통 양단에서의 자극의 세기 m(㏝)은?
  1. ① aℓJ
  2. ② 2πaℓJ
  3. ③ πa2J
  4. ④ J/πa2
정답 확인

정답 ③

17번
질량 (m)이 10-10㎏이고, 전하량 (Q)이 10-8C인 전하가 전 기장에 의해 가속되어 운동하고 있다. 가속도가 a=102i+102j(m/s2)일 때 전기장의 세기 E(V/m)는?
  1. ① E=104i+105j
  2. ② E=i+10j
  3. ③ E=10-6+10-4j
  4. ④ E=i+j
정답 확인

정답 ③

18번
전류 I가 흐르는 무한 직선 도체가 있다. 이 도체로부터 수 직으로 0.1 m 떨어진 점에서 자계의세기가 180 AT/m이다. 도체로부터 수직으로 0.3 m 떨어진 점에서 자계의 세기 (AT/m)는?
  1. ① 20
  2. ② 60
  3. ③ 180
  4. ④ 540
정답 확인

정답 ②

20번
진공 중에서 2m 떨어진 두 개의 무한 평행 도선에 단위 길 이 당 10-7N의 반발력이 작용할 때 각 도선에 흐르는 전류 의 크기와 방향은? (단, 각 도선에 흐르는 전류의 크기는 같 다.)
  1. ① 각 도선에 2A가 반대 방향으로 흐른다.
  2. ② 각 도선에 2A가 같은 방향으로 흐른다.
  3. ③ 각 도선에 1A가 반대 방향으로 흐른다.
  4. ④ 각 도선에 1A가 같은 방향으로 흐른다.
정답 확인

정답 ③

21번
전력원선도에서 구할 수 없는 것은?
  1. ① 송･수전할 수 있는 최대 전력
  2. ② 필요한 전력을 보내기 위한 송･수전단 전압간의 상차각
  3. ③ 선로 손실과 송전 효율
  4. ④ 과도극한전력
정답 확인

정답 ④

22번
송전전력, 송전거리, 전선로의 전력손실이 일정하고, 같은 재료의 전선을 사용한 경우 단상 2선식에 대한 3상 4선식의 1선당 전력비는 약 얼마인가? (단, 중성선은 외선과 같은 굵기이다.)
  1. ① 0.7
  2. ② 0.87
  3. ③ 0.94
  4. ④ 1.15
정답 확인

정답 ②

23번
송배전선로의 고장전류 계산에서 영상 임피던스가 필요한 경우는?
  1. ① 3상 단락 계산
  2. ② 선간 단락 계산
  3. ③ 1선 지락 계산
  4. ④ 3선 단선 계산
정답 확인

정답 ③

24번
3상용 차단기의 정격 차단용량은?
  1. ① √3 × 정격전압× 정격차단전류
  2. ② √3 × 정격전압× 정격전류
  3. ③ 3 × 정격전압× 정격차단전류
  4. ④ 3 × 정격전압× 정격전류
정답 확인

정답 ①

25번
다음 중 송전선로의 역섬락을 방지하기 위한 대책으로 가장 알맞은 방법은?
  1. ① 가공지선 설치
  2. ② 피뢰기 설치
  3. ③ 매설지선 설치
  4. ④ 소호각 설치
정답 확인

정답 ③

26번
반지름 0.6 ㎝인 경동선을 사용하는 3상 1회선 송전선에서 선간거리를 2 m로 정삼각형 배치할 경우, 각 선의 인덕턴스 (mH/km)는 약 얼마인가?
  1. ① 0.81
  2. ② 1.21
  3. ③ 1.51
  4. ④ 1.81
정답 확인

정답 ②

27번
다음 중 그 값이 항상 1 이상인 것은?
  1. ① 부등률
  2. ② 부하율
  3. ③ 수용률
  4. ④ 전압강하율
정답 확인

정답 ①

28번
개폐서지의 이상전압을 감쇄할 목적으로 설치하는 것은?
  1. ① 단로기
  2. ② 차단기
  3. ③ 리액터
  4. ④ 개폐저항기
정답 확인

정답 ④

29번
전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전 기는?
  1. ① 방향거리 계전기
  2. ② 부족전압 계전기
  3. ③ 선택접지 계전기
  4. ④ 부족전류 계전기
정답 확인

정답 ①

30번
파동임피던스 Z1=500Ω인 선로에 파동임피던스 Z2=1500Ω인 변압기가 접속되어 있다. 선로로부터 600㎸의 전압파가 들 어왔을 때, 접속점에서의 투과파 전압(㎸)은?
  1. ① 300
  2. ② 600
  3. ③ 900
  4. ④ 1200
정답 확인

정답 ③

32번
66/22 kV, 2000 kVA 단상변압기 3대를 1뱅크로 운전하는 변전소로부터 전력을 공급받는 어떤 수전점에서의 3상 단락 전류는 약 몇 A인가? (단, 변압기의 %리액턴스는 7이고 선 로의 임피던스는 0이다.)
  1. ① 750
  2. ② 1570
  3. ③ 1900
  4. ④ 2250
정답 확인

정답 ④

33번
부하의 역률을 개선할 경우 배전선로에 대한 설명으로 틀린 것은? (단, 다른 조건은 동일하다.)
  1. ① 설비용량의 여유 증가
  2. ② 전압강하의 감소
  3. ③ 선로전류의 증가
  4. ④ 전력손실의 감소
정답 확인

정답 ③

34번
한류리액터를 사용하는 가장 큰 목적은?
  1. ① 충전전류의 제한
  2. ② 접지전류의 제한
  3. ③ 누설전류의 제한
  4. ④ 단락전류의 제한
정답 확인

정답 ④

35번
수력발전소의 형식을 취수방법, 운용방법에 따라 분류할 수 있다. 다음 중 취수방법에 따른 분류가 아닌 것은?
  1. ① 댐식
  2. ② 수로식
  3. ③ 조정지식
  4. ④ 유역 변경식
정답 확인

정답 ③

36번
배전선로에 3상 3선식 비접지 방식을 채용할 경우 나타나는 현상은?
  1. ① 1선 지락 고장 시 고장 전류가 크다.
  2. ② 1선 지락 고장 시 인접 통신선의 유도장해가 크다.
  3. ③ 고저압 혼촉고장 시 전압선의 전위상승이 크다.
  4. ④ 1선 지락 고장 시 건전상의 대지 전위상승이 크다.
정답 확인

정답 ④

37번
전력계통을 연계시켜서 얻는 이득이 아닌 것은?
  1. ① 배후 전력이 커져서 단락용량이 작아진다.
  2. ② 부하 증가 시 종합첨두부하가 저감된다.
  3. ③ 공급 예비력이 절감된다.
  4. ④ 공급 신뢰도가 향상된다.
정답 확인

정답 ①

38번
원자력발전소에서 비등수형 원자로에 대한 설명으로 틀린 것은?
  1. ① 연료로 농축 우라늄을 사용한다.
  2. ② 냉각재로 경수를 사용한다.
  3. ③ 물을 원자로 내에서 직접 비등시킨다.
  4. ④ 가압수형 원자로에 비해 노심의 출력밀도가 높다.
정답 확인

정답 ④

39번
선간전압이 V(kV)이고 3상 정격용량이 P(kVA)인 전력계통에 서 리액턴스가 X(ohm)라고 할 때, 이 리액턴스를 %리액턴 스로 나타내면?
  1. ① XP/10V2
  2. ② XP/10V
  3. ③ XP/V2
  4. ④ 10V2/XP
정답 확인

정답 ②

40번
증기 사이클에 대한 설명 중 틀린 것은?
  1. ① 랭킨사이클의 열효율은 초기 온도 및 초기 압력이 높을 수록 효율이 크다.
  2. ② 재열사이클은 저압터빈에서 증기가 포화 상태에 가까워 졌을 때 증기를 다시 가열하여 고압 터빈으로 보낸다.
  3. ③ 재생사이클은 증기 원동기 내에서 증기의 팽창 도중에서 증기를 추출하여 급수를 예열한다.
  4. ④ 재열재생사이클은 재생사이클과 재열 사이클을 조합하여 병용하는 방식이다.
정답 확인

정답 ②

41번
동기발전기 단절권의 특징이 아닌 것은?
  1. ① 코일 간격이 극 간격보다 작다.
  2. ② 전절권에 비해 합성 유기 기전력이 증가한다.
  3. ③ 전절권에 비해 코일 단이 짧게 되므로 재료가 절약된다.
  4. ④ 고조파를 제거해서 전절권에 비해 기전력의 파형이 좋아 진다.
정답 확인

정답 ②

42번
전부하로 운전하고 있는 50 ㎐, 4극의 권선형 유도전동기가 있다. 전부하에서 속도를 1440 rpm에서 1000 rpm으로 변 화시키자면 2차에 약 몇 Ω의 저항을 넣어야 하는가? (단, 2 차 저항은 0.02 Ω이다.)
  1. ① 0.147
  2. ② 0.18
  3. ③ 0.02
  4. ④ 0.024
정답 확인

정답 ①

43번
단면적 10 cm2인 철심에 200 회의 권선을 감고, 이 권선에 60 ㎐, 60 V인 교류전압을 인가하였을 때 철심의 최대자속 밀도는 약 몇 ㏝/m2인가?
  1. ① 1.126×10-3
  2. ② 1.126
  3. ③ 2.252×10-3
  4. ④ 2.252
정답 확인

정답 ②

44번
동기기의 안정도를 증진시키는 방법이 아닌 것은?
  1. ① 단락비를 크게 할 것
  2. ② 속응여자방식을 채용할 것
  3. ③ 정상 리액턴스를 크게 할 것
  4. ④ 영상 및 역상 임피던스를 크게 할 것
정답 확인

정답 ③

45번
직류발전기를 병렬운전할 때 균압모선이 필요한 직류기는?
  1. ① 직권발전기, 분권발전기
  2. ② 복권발전기, 직권발전기
  3. ③ 복권발전기, 분권발전기
  4. ④ 분권발전기, 단극발전기
정답 확인

정답 ②

46번
4극, 중권, 총 도체 수 500, 극당 자속이 0.01 ㏝인 직류 발전기가 100 V의 기전력을 발생시키는데 필요한 회전수는 몇 rpm인가?
  1. ① 800
  2. ② 1000
  3. ③ 1200
  4. ④ 1600
정답 확인

정답 ③

47번
포화되지 않은 직류발전기의 회전수가 4배로 증가되었을 때 기전력을 전과 같은 값으로 하려면 자속을 속도 변화전에 비해 얼마로 하여야 하는가?
  1. ① 1/2
  2. ② 1/3
  3. ③ 1/4
  4. ④ 1/8
정답 확인

정답 ③

48번
2상 교류 서브모터를 구동하는데 필요한 2상 전압을 얻는 방법으로 널리 쓰이는 방법은?
  1. ① 2상 전원을 직접 이용하는 방법
  2. ② 환상 결선 변압기를 이용하는 방법
  3. ③ 여자권선에 리액터를 삽입하는 방법
  4. ④ 증폭기 내에서 위상을 조정하는 방법
정답 확인

정답 ④

49번
취급이 간단하고 기동시간이 짧아서 섬과 같이 전력계통에 서 고립된 지역, 선박 등에 사용되는 소용량 전원용 발전기 는?
  1. ① 터빈 발전기
  2. ② 엔진 발전기
  3. ③ 수차 발전기
  4. ④ 초전도 발전기
정답 확인

정답 ②

50번
권선형 유도전동기 2대를 직렬종속으로 운전하는 경우 그 동기속도는 어떤 전동기의 속도와 같은가?
  1. ① 두 전동기 중 적은 극수를 갖는 전동기
  2. ② 두 전동기 중 많은 극수를 갖는 전동기
  3. ③ 두 전동기의 극수의 합과 같은 극수를 갖는 전동기
  4. ④ 두 전동기의 극수의 합의 평균과 같은 극수를 갖는 전동 기
정답 확인

정답 ③

51번
GTO 사이리스터의 특징으로 틀린 것은?
  1. ① 각 단자의 명칭은 SCR 사이리스터와 같다.
  2. ② 온(On) 상태에서는 양방향 전류특성을 보인다.
  3. ③ 온(On) 드롭(Drop)은 약 2~4 V가 되어 SCR 사이리스터 보다 약간 크다.
  4. ④ 오프(Off) 상태에서는 SCR 사이리스터처럼 양방향 전압 저지능력을 갖고 있다.
정답 확인

정답 ②

52번
3상 변압기의 병렬운전 조건으로 틀린 것은?
  1. ① 각 군의 임피던스가 용량에 비례할 것
  2. ② 각 변압기의 백분율 임피던스 강하가 같을 것
  3. ③ 각 변압기의 권수비가 같고 1차와 2차의 정격전압이 같 을 것
  4. ④ 각 변압기의 상회전 방향 및 1차와 2차 선간전압의 위상 변위가 같을 것
정답 확인

정답 ①

53번
직류기의 권선을 단중 파권으로 감으면 어떻게 되는가?
  1. ① 저압 대전류용 권선이다.
  2. ② 균압환을 연결해야 한다.
  3. ③ 내부 병렬 회로수가 극수만큼 생긴다.
  4. ④ 전기자 병렬 회로수가 극수에 관계없이 언제나 2이다.
정답 확인

정답 ④

54번
동기발전기의 단자부근에서 단락 시 단락전류는?
  1. ① 서서히 증가하여 큰 전류가 흐른다.
  2. ② 처음부터 일정한 큰 전류가 흐른다.
  3. ③ 무시할 정도의 작은 전류가 흐른다.
  4. ④ 단락된 순간은 크나, 점차 감소한다.
정답 확인

정답 ④

55번
전력의 일부를 전원측에 반환할 수 있는 유도전동기의 속도 제어법은?
  1. ① 극수 변환법
  2. ② 크레머 방식
  3. ③ 2차 저항 가감법
  4. ④ 세르비우스 방식
정답 확인

정답 ④

56번
단권변압기에서 1차 전압 100V, 2차 전압 110V인 단권변압 기의 자기용량과 부하용량의 비는?
  1. ① 1/10
  2. ② 1/11
  3. ③ 10
  4. ④ 11
정답 확인

정답 ②

58번
210/105 V의 변압기를 그림과 같이 결선하고 고압측에 200 V의 전압을 가하면 전압계의 지시는 몇 V 인가? (단, 변압 기는 가극성이다.)
전기기사 2020년 3회 58번 문제 그림
  1. ① 100
  2. ② 200
  3. ③ 300
  4. ④ 400
정답 확인

정답 ③

59번
평형 6상 반파정류회로에서 297 V의 직류전압을 얻기 위한 입력측 각 상전압은 약 몇 V 인가? (단, 부하는 순수저항부 하이다.)
  1. ① 110
  2. ② 220
  3. ③ 380
  4. ④ 440
정답 확인

정답 ②

60번
3상 분권 정류자전동기에 속하는 것은?
전기기사 2020년 3회 60번 문제 그림
  1. ① 톰슨 전동기
  2. ② 데리 전동기
  3. ③ 시라게 전동기
  4. ④ 애트킨슨 전동기
정답 확인

정답 ③

61번
전달함수가 으로 표현되는 제어 시스템에서 직류 이득은 얼마인가?
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 5
정답 확인

정답 ④

63번
Routh-Hurwitz 안정도 판별법을 이용하여 특성방정식이 s3+3s2+3s+1+K=0으로 주어진 제어시스템이 안정하기 위한 K의 범위를 구하면?
  1. ① -1 ≤ K ＜ 8
  2. ② -1 ＜ K ≤ 8
  3. ③ -1 ＜ K ＜ 8
  4. ④ K ＜ -1 또는 K ＞ 8
정답 확인

정답 ③

64번
근궤적의 성질 중 틀린 것은?
  1. ① 근궤적은 실수축을 기준으로 대칭이다.
  2. ② 점근선은 허수축 상에서 교차한다.
  3. ③ 근궤적의 가지 수는 특성방정식의 차수와 같다.
  4. ④ 근궤적은 개루프 전달함수의 극점으로부터 출발한다.
정답 확인

정답 ②

65번
그림과 같은 블록선도의 제어시스템에서 속도 편차 상수 Kv 는 얼마인가?
전기기사 2020년 3회 65번 문제 그림
  1. ① 0
  2. ② 0.5
  3. ③ 2
  4. ④ ∞
정답 확인

정답 ③

68번
전달함수가 인 2차 제어시스 템의 감쇠 진동 주파수(ωd)는 몇 rad/sec인가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ②

69번
폐루프 시스템에서 응답의 잔류 편차 또는 정상상태오차를 제거하기 위한 제어 기법은?
  1. ① 비례 제어
  2. ② 적분 제어
  3. ③ 미분 제어
  4. ④ on - off 제어
정답 확인

정답 ②

71번
RL 직렬회로에 순시치 전압 v(t)=20+100sinωt+40sin(3ω +60°)+40sin5ωt(V)를 가할 때 제5고조파 전류의 실효값 크 기는 약 몇 A인가? (단, R=4Ω, ωL=1Ω이다.)
  1. ① 4.4
  2. ② 5.66
  3. ③ 6.25
  4. ④ 8.0
정답 확인

정답 ①

72번

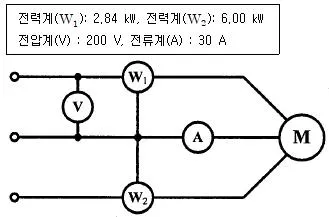

대칭 3상 전압이 공급되는 3상 유도전동기에서 각 계기의 지시는 다음과 같다. 유도전동기의 역률은 약 얼마인가?
전기기사 2020년 3회 72번 문제 그림
  1. ① 0.70
  2. ② 0.75
  3. ③ 0.80
  4. ④ 0.85
정답 확인

정답 ④

73번
불평형 3상 전류 Ia=25+j4(A), Ib=-18-j16(A), Ic=7+j15(A)일 때 영상전류 I0(A)는?
  1. ① 2.67+j
  2. ② 2.67+j2
  3. ③ 4.67+j
  4. ④ 4.67+j2
정답 확인

정답 ③

74번
회로의 단자 a와 b사이에 나타나는 전압 Vab는 몇 V인가?
전기기사 2020년 3회 74번 문제 그림
  1. ① 3
  2. ② 9
  3. ③ 10
  4. ④ 12
정답 확인

정답 ③

75번
4단자 정수 A, B, C, D 중에서 전압이득의 차원을 가진정 수는?
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

78번
Δ결선으로 운전 중인 3상 변압기에서 하나의 변압기 고장 에 의해 V결선으로 운전하는 경우, V결선으로 공급할 수 있 는 전력은 고장 전 Δ결선으로 공급할 수 있는 전력에 비해 약 몇 %인가?
  1. ① 86.6
  2. ② 75.0
  3. ③ 66.7
  4. ④ 57.7
정답 확인

정답 ④

80번
f(t)=tn의 라플라스 변환 식은?
  1. ① n/sn
  2. ② n+1/sn+1
  3. ③ n!/sn+1
  4. ④ n+1/sn!
정답 확인

정답 ③

81번
다음 ( )에 들어갈 내용으로 옳은 것은?
전기기사 2020년 3회 81번 문제 그림
  1. ① 전파
  2. ② 혼촉
  3. ③ 단락
  4. ④ 정전기
정답 확인

정답 ①

82번
옥내에 시설하는 저압전선에 나전선을 사용할 수 있는 경우 는?
  1. ① 버스덕트 공사에 의하여 시설하는 경우
  2. ② 금속덕트 공사에 의하여 시설하는 경우
  3. ③ 합성수지관 공사에 의하여 시설하는 경우
  4. ④ 후강전선관 공사에 의하여 시설하는 경우
정답 확인

정답 ①

83번
사람이 상시 통행하는 터널 안의 배선(전기기계기구 안의 배선, 관등회로의 배선, 소세력 회로의 전선 및 출퇴 표시등 회로의 전선은 제외)의 시설기준에 적합하지 않은 것은? (단, 사용전압이 저압의 것에 한한다.)
  1. ① 합성수지관 공사로 시설하였다.
  2. ② 공칭단면적 2.5 mm2의 연동선을 사용하였다.
  3. ③ 애자사용공사 시 전선의 높이는 노면상 2 m로 시설하였 다.
  4. ④ 전로에는 터널의 입구 가까운 곳에 전용 개폐기를 시설 하였다.
정답 확인

정답 ③

84번

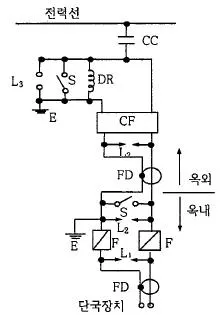

그림은 전력선 반송통신용 결합장치의 보안장치이다. 여기 에서 CC는 어떤 커패시터인가?
전기기사 2020년 3회 84번 문제 그림
  1. ① 결합 커패시터
  2. ② 전력용 커패시터
  3. ③ 정류용 커패시터
  4. ④ 축전용 커패시터
정답 확인

정답 ①

85번
케이블 트레이공사에 사용하는 케이블 트레이에 대한 기준 으로 틀린 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설 을 참고하세요.)
  1. ① 안전율은 1.5 이상으로 하여야 한다.
  2. ② 비금속제 케이블 트레이는 수밀성 재료의 것이어야 한 다.
  3. ③ 금속제 케이블 트레이 계통은 기계적 및 전기적으로 완 전하게 접속하여야 한다.
  4. ④ 저압 옥내배선의 사용전압이 400 V 이상인 경우에는 금 속제 트레이에 특별 제3종 접지공사를 하여야 한다.
정답 확인

정답 ②

86번
지중전선로에 사용하는 지중함의 시설기준으로 틀린 것은?
  1. ① 지중함은 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  2. ② 지중함은 그 안의 고인물을 제거할 수 있는 구조로 되어 있을 것
  3. ③ 지중함의 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
  4. ④ 폭발성의 가스가 침입할 우려가 있는 것에 시설하는 지 중함으로서 그 크기가 0.5 m3 이상인 것에는 통풍장치 기타 가스를 방산시키기 위한 적당한 장치를 시설할 것
정답 확인

정답 ④

87번
교량의 윗면에 시설하는 고압 전선로는 전선의 높이를 교량 의 노면상 몇 m 이상으로 하여야 하는가?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ③

88번
목장에서 가축의 탈출을 방지하기 위하여 전기울타리를 시 설하는 경우 전선은 인장강도가 몇 kN 이상의 것이어야 하 는가?
  1. ① 1.38
  2. ② 2.78
  3. ③ 4.43
  4. ④ 5.93
정답 확인

정답 ①

89번
저압의 전선로 중 절연부분의 전선과 대지간의 절연저항은 사용전압에 대한 누설전류가 최대 공급전류의 얼마를 넘지 않도록 유지하여야 하는가?
  1. ① 1/1000
  2. ② 1/2000
  3. ③ 1/3000
  4. ④ 1/4000
정답 확인

정답 ②

90번
가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중 을 받는 지지물의 기초 안전율은 얼마 이상이어야 하는가? (단, 이상 시 상정 하중은 무관)
  1. ① 1.5
  2. ② 2.0
  3. ③ 2.5
  4. ④ 3.0
정답 확인

정답 ②

91번
제2종 특고압 보안공사 시 지지물로 사용하는 철탑의 경간 을 400 m 초과로 하려면 몇 mm2 이상의 경동연선을 사용 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정 답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)
  1. ① 38
  2. ② 55
  3. ③ 82
  4. ④ 100
정답 확인

정답 ④

92번
금속제 외함을 가진 저압의 기계기구로서 사람이 쉽게 접촉 될 우려가 있는 곳에 시설하는 경우 전기를 공급받는 전로 에 지락이 생겼을 때 자동적으로 전로를 차단하는 장치를 설치하여야 하는 기계기구의 사용전압이 몇 V를 초과하는 경우인가?
  1. ① 30
  2. ② 50
  3. ③ 100
  4. ④ 150
정답 확인

정답 ②

93번
사용전압이 35,000 V 이하인 특고압 가공전선과 가공약 전 류 전선을 동일 지지물에 시설하는 경우, 특고압 가공전선 로의 보안공사로 적합한 것은?
  1. ① 고압 보안공사
  2. ② 제1종 특고압 보안공사
  3. ③ 제2종 특고압 보안공사
  4. ④ 제3종 특고압 보안공사
정답 확인

정답 ③

94번
과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 비 포장 퓨즈는 정격전류 2배 전류 시 몇 분 안에 용단되어야 하는가?
  1. ① 1분
  2. ② 2분
  3. ③ 5분
  4. ④ 10분
정답 확인

정답 ②

95번
버스 덕트 공사에 의한 저압 옥내배선 시설공사에 대한 설 명으로 틀린 것은?
  1. ① 덕트(환기형의 것을 제외)의 끝부분은 막지 말 것
  2. ② 사용전압이 400 V 미만인 경우에는 덕트에 제3종 접지 공사를 할 것
  3. ③ 덕트(환기형의 것을 제외)의 내부에 먼지가 침입하지 아 니하도록 할 것
  4. ④ 사람이 접촉할 우려가 있고, 사용전압이 400 V 이상인 경우에는 덕트에 특별 제3종 접지공사를 할 것
정답 확인

정답 ①

96번
발전소에서 계측하는 장치를 시설하여야 하는 사항에 해당 하지 않는 것은?
  1. ① 특고압용 변압기의 온도
  2. ② 발전기의 회전수 및 주파수
  3. ③ 발전기의 전압 및 전류 또는 전력
  4. ④ 발전기의 베어링(수중 메탈을 제외한다) 및 고정자의 온 도
정답 확인

정답 ②

97번
사용전압이 특고압인 전기집진장치에 전원을 공급하기 위해 케이블을 사람이 접촉할 우려가 없도록 시설하는 경우 방식 케이블 이외의 케이블의 피복에 사용하는 금속체에는 몇 종 접지공사로 할 수 있는가?(관련 규정 개정전 문제로 여기서 는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내 용은 해설을 참고하세요.)
  1. ① 제1종 접지공사
  2. ② 제2종 접지공사
  3. ③ 제3종 접지공사
  4. ④ 특별 제3종 접지공사
정답 확인

정답 ③

98번
최대사용전압이 7 ㎸를 초과하는 회전기의 절연내력 시험은 최대사용전압의 몇 배의 전압 (10,500 V 미만으로 되는 경 우에는 10,500 V)에서 10분간 견디어야 하는가?
  1. ① 0.92
  2. ② 1
  3. ③ 1.1
  4. ④ 1.25
정답 확인

정답 ④

99번
수소냉각식 발전기 및 이에 부속하는 수소냉각장치의 시설 에 대한 설명으로 틀린 것은?
  1. ① 발전기안의 수소의 밀도를 계측하는 장치를 시설할 것
  2. ② 발전기안의 수소의 순도가 85% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것
  3. ③ 발전기안의 수소의 압력을 계측하는 장치 및 그 압력이 현저히 변동한 경우에 이를 경보하는 장치를 시설할 것
  4. ④ 발전기는 기밀구조의 것이고 또한 수소가 대기압에서 폭 발하는 경우에 생기는 압력에 견디는 강도를 가지는 것 일 것
정답 확인

정답 ①

100번
고압 가공전선로에 사용하는 가공지선은 지름 몇 mm이상 의 나경동선을 사용하여야 하는가?
  1. ① 2.6
  2. ② 3.0
  3. ③ 4.0
  4. ④ 5.0 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2020년 2회 다음 회차2021년 1회

전기기사의 다른 회차

2022년 2회
2022-04-24 · 80문항
2022년 1회
2022-03-05 · 78문항
2021년 3회
2021-08-14 · 86문항
2021년 2회
2021-05-15 · 90문항
2021년 1회
2021-03-07 · 78문항
2020년 3회
2020-09-26 · 86문항
2020년 2회
2020-08-22 · 83문항
2020년 1회
2020-06-06 · 84문항
2019년 3회
2019-08-04 · 81문항
2019년 2회
2019-04-27 · 82문항
2019년 1회
2019-03-03 · 84문항
2018년 3회
2018-08-19 · 90문항
2018년 2회
2018-04-28 · 84문항
2018년 1회
2018-03-04 · 83문항
2017년 3회
2017-08-26 · 82문항
2017년 2회
2017-05-07 · 80문항
2017년 1회
2017-03-05 · 82문항
2016년 2회
2016-08-21 · 78문항
2016년 1회
2016-05-08 · 82문항
