일반기계기사 2022년 2회 기출문제

2022-04-24 시행 · 83문항

이 회차 문제 풀기 →
2번
안지름 1m, 두께 5mm의 구형 압력 용기에 길이 15mm 스 트레인 게이지를 그림과 같이 부착하고, 압력을 가하였더니 게이지의 길이가 0.009mm 만큼 증가했을 때, 내압 p의 값은 약 몇 MPa 인가? (단, 세로탄성계수는 200GPa, 포아송 비는 0.3 이다.)
일반기계기사 2022년 2회 2번 문제 그림
  1. ① 3.43 MPa
  2. ② 6.43 MPa
  3. ③ 13.4 MPa
  4. ④ 16.4 MPa
정답 확인

정답 ②

5번
굽힘 모멘트 20.5 kN·m의 굽힘을 받는 보의 단면은 폭 120mm, 높이 160mm의 사각단면이다. 이 단면이 받는 최대 굽힘응력은 약 몇 MPa 인가?
  1. ① 10 MPa
  2. ② 20 MPa
  3. ③ 30 MPa
  4. ④ 40 MPa
정답 확인

정답 ③

7번
한 쪽을 고정한 L형 보에 그림과 같이 분포하중(w)과 집중하 중(50N)이 작용할 때 고정단 A 점에서의 모멘트는 얼마인가?
일반기계기사 2022년 2회 7번 문제 그림
  1. ① 2600 N·cm
  2. ② 2900 N·cm
  3. ③ 3200 N·cm
  4. ④ 3500 N·cm
정답 확인

정답 ③

9번
다음 단면에서 도심의 y축 좌표는 얼마인가? (단, 길이 단위 는 mm 이다.)
  1. ① 32mm
  2. ② 34mm
  3. ③ 36mm
  4. ④ 38mm
정답 확인

정답 ③

10번
다음과 같은 평면응력상태에서 최대전단응력은 약 몇 MPa 인가?
일반기계기사 2022년 2회 10번 문제 그림
  1. ① 127
  2. ② 104
  3. ③ 76
  4. ④ 92
정답 확인

정답 ①

11번
그림과 같은 사각단면보에서 100kN의 인장력이 작용하고 있다. 이 때 부재에 걸리는 인장응력은 약 얼마인가?
일반기계기사 2022년 2회 11번 문제 그림
  1. ① 100 Pa
  2. ② 100 kPa
  3. ③ 100 MPa
  4. ④ 100 GPa
정답 확인

정답 ③

12번
그림과 같이 강선이 천정에 매달려 100kN의 무게를 지탱하 고 있을 때, AC 강선이 받고 있는 힘은 약 몇 kN 인가?
일반기계기사 2022년 2회 12번 문제 그림
  1. ① 50
  2. ② 25
  3. ③ 86.6
  4. ④ 13.3
정답 확인

정답 ③

16번
가로탄성계수가 5 GPa 인 재료로 된 봉의 지름이 4cm이 고, 길이가 1m 이다. 이 봉의 비틀림 강성(단위 회전각을 일으키는데 필요한 토크, torsional sthffness)은 약 몇 kN·m 인가?
  1. ① 1.26
  2. ② 1.08
  3. ③ 0.74
  4. ④ 0.53
정답 확인

정답 ④

17번
직사각형 단면을 가진 단순지지보의 중앙에 집중하중 W를 받을 때, 보의 길이 ℓ이 단면의 높이 h의 10배라 하면 보에 생기는 최대굽힘응력 σmax와 최대전단응력 τmax의 비( )는?
일반기계기사 2022년 2회 17번 문제 그림
  1. ① 4
  2. ② 8
  3. ③ 16
  4. ④ 20
정답 확인

정답 ②

19번
단면적이 같은 원형과 정사각형의 도심축을 기준으로 한 단 면 계수의 비는? (단, 원형 : 정사각형의 비율이다.)
  1. ① 1 : 0.509
  2. ② 1 : 1.18
  3. ③ 1 : 2.36
  4. ④ 1 : 4.68
정답 확인

정답 ③

20번
그림과 같이 일단 고정 타단 자유인 기둥이 축방향으로 압 축력을 받고 있다. 단면은 한쪽 길이가 10cm의 정사각형이 고 길이(ℓ)는 5m, 세로탄성계수는 10 GPa 이다. Euler 공식 에 따라 좌굴에 안전하기 위한 하중은 약 몇 kN 인가? (단, 안전계수를 10으로 적용한다.)
일반기계기사 2022년 2회 20번 문제 그림
  1. ① 0.72
  2. ② 0.82
  3. ③ 0.92
  4. ④ 1.02
정답 확인

정답 ①

21번
온도가 20℃, 압력은 100kPa인 공기 1kg을 정압과정으로 가열 팽창시켜 체적을 5배로 할 때 온도는 약 몇 ℃ 가 되 는가? (단, 해당 공기는 이상기체이다.)
  1. ① 1192℃
  2. ② 1242℃
  3. ③ 1312℃
  4. ④ 1442℃
정답 확인

정답 ①

22번
압력 1MPa, 온도 50℃인 R-134a의 비체적의 실제 측정값 이 0.021796 m3/kg 이었다. 이상기체 방정식을 이용한 이 론적인 비체적과 측정값과의 오차(= )는 약 몇 % 인가? (단, R-134a 이상기체의 기체상수는 0.0815 kPa·m3/(kg·K) 이 다.)
일반기계기사 2022년 2회 22번 문제 그림
  1. ① 5.5%
  2. ② 12.5%
  3. ③ 20.8%
  4. ④ 30.8%
정답 확인

정답 ②

23번
공기 표준 사이클로 작동되는 디젤 사이클의 이론적인 열효 율은 약 몇 % 인가? (단, 비열비는 1.4, 압축비는 16이며, 체절비(cut-off ratio)는 1.8 이다.)
  1. ① 50.1
  2. ② 53.2
  3. ③ 58.6
  4. ④ 62.4
정답 확인

정답 ③

24번
그림과 같은 열기관 사이클이 있을 때 실제 가능한 공급열 량(QH)과 일량(W)은 얼마인가? (단, QL은 방열열량이다.)
일반기계기사 2022년 2회 24번 문제 그림
  1. ① QH = 100 kJ, W = 80 kJ
  2. ② QH = 110 kJ, W = 80 kJ
  3. ③ QH = 100 kJ, W = 90 kJ
  4. ④ QH = 110 kJ, W = 90 kJ
정답 확인

정답 ①

25번
다음 압력값 중에서 표준대기압(1 atm)과 차이(절대값)가 가장 큰 압력은?
  1. ① 1 MPa
  2. ② 100 kPa
  3. ③ 1 bar
  4. ④ 100 hPa
정답 확인

정답 ④

26번
어떤 기체 동력장치가 이상적인 브레이턴 사이클로 다음과 같이 작동할 때 이 사이클의 열효율은 약 몇 % 인가? (단, 온도(T)-엔트로피(s) 선도에서 T1 = 30℃, T2 = 200℃, T3 = 1060℃, T4 = 160℃ 이다.)
  1. ① 81%
  2. ② 85%
  3. ③ 89%
  4. ④ 76%
정답 확인

정답 ②

27번
어떤 물질 1000kg이 있고 부피는 1.404m3 이다. 이 물질의 엔탈피가 1344.8 kJ/kg 이고 압력이 9MPa 이라면 물질의 내부에너지는 약 몇 kJ/kg 인가?
  1. ① 1332
  2. ② 1284
  3. ③ 1048
  4. ④ 875
정답 확인

정답 ②

29번
3kg의 공기가 400K에서 830K까지 가열될 때 엔트로피 변 화량은 약 몇 kJ/K 인가? (단, 이 때 압력은 120kPa에서 480kPa까지 변화하였고, 공기의 정압비열은 1.005 kJ/(kg·K), 공기의 기체상수는 0.287kJ/(kg·K) 이다.)
  1. ① 0.584
  2. ② 0.719
  3. ③ 0.842
  4. ④ 1.007
정답 확인

정답 ①

30번
그림과 같이 작동하는 냉동사이클(압력(P) - 엔탈피(h) 선 도)에서 h1 = h4 = 98 kJ/kg, h2 = 246kJ/kg, h3 = 298kJ/kg 일 때 이 냉동사이클의 성능계수(COP)는 약 얼마 인가?
  1. ① 4.95
  2. ② 3.85
  3. ③ 2.85
  4. ④ 1.95
정답 확인

정답 ③

31번
0℃ 얼음 1kg이 열을 받아서 100℃ 수증기가 되었다면, 엔 트로피 증가량은 약 몇 kJ/K 인가? (단, 얼음의 융해열은 336 kJ/kg이고, 물의 기화열은 2264 kJ/kg이며, 물의 정압 비열은 4.186 kJ/(kg·K) 이다.)
  1. ① 8.6
  2. ② 10.2
  3. ③ 12.8
  4. ④ 14.4
정답 확인

정답 ④

33번
피스톤-실린더 내부에 존재하는 온도 150℃, 압력 0.5MPa 의 공기 0.2kg은 압력이 일정한 과정에서 원래 체적의 2배 로 늘어난다. 이 과정에서의 일은 약 몇 kJ 인가? (단, 공기 의 기체상수가 0.287 kJ/(kg·K)인 이상기체로 가정한다.)
  1. ① 12.3
  2. ② 16.5
  3. ③ 20.5
  4. ④ 24.3
정답 확인

정답 ①

34번
밀폐 시스템에서 가역정압과정이 발생할 때 다음 중 옳은 것은? (단, U는 내부에너지, Q는 열량, H는 엔탈피, S는 엔 트로피, W는 일량을 나타낸다.)
  1. ① dH = dQ
  2. ② dU = dQ
  3. ③ dS = dQ
  4. ④ dW = dQ
정답 확인

정답 ②

35번
시간당 380000kg의 물을 공급하여 수증기를 생산하는 보일 러가 있다. 이 보일러에 공급하는 물의 비엔탈피는 830 kJ/kg이고, 생산되는 수증기의 비엔탈피는 3230 kJ/kg이라 고 할 때, 발열량이 32000 kJ/kg 인 석탄을 시간당 34000kg씩 보일러에 공급한다면 이 보일러에 효율은 약 몇 % 인가?
  1. ① 66.9%
  2. ② 71.5%
  3. ③ 77.3%
  4. ④ 83.8%
정답 확인

정답 ①

36번
밀폐 시스템에서 압력(P)이 아래와 같이 체적(V)에 따라 변 한다고 할 때 체적이 0.1m3에서 0.3m3로 변하는 동안 이 시스템이 한 일은 약 몇 J 인가? (단, P의 단위는 kPa, V의 단위는 m3 이다.)
일반기계기사 2022년 2회 36번 문제 그림
  1. ① 200
  2. ② 400
  3. ③ 800
  4. ④ 1600
정답 확인

정답 ③

37번
출력 10000kW 의 터빈 플랜트의 시간당 연료소비량이 5000kg/h 이다. 이 플랜트의 열효율은 약 몇 % 인가? (단, 연료의 발열량은 33440kJ/kg 이다.)
  1. ① 25.4%
  2. ② 21.5%
  3. ③ 10.9%
  4. ④ 40.8%
정답 확인

정답 ④

38번
이상적인 증기 압축 냉동 사이클의 과정은?
  1. ① 정적방열과정→등엔트로피 압축과정→정적증발과정→등 엔탈피 팽창과정
  2. ② 정압방열과정→등엔트로피 압축과정→정압증발과정→등 엔탈피 팽창과정
  3. ③ 정적증발과정→등엔트로피 압축과정→정적방열과정→등 엔탈피 팽창과정
  4. ④ 정압증발과정→등엔트로피 압축과정→정압방열과정→등 엔탈피 팽창과정
정답 확인

정답 ③

39번
열교환기를 흐름 배열(flow arrangement) 에 따라 분류할 때 그림과 같은 형식은?
일반기계기사 2022년 2회 39번 문제 그림
  1. ① 평행류
  2. ② 대향류
  3. ③ 병행류
  4. ④ 직교류
정답 확인

정답 ①

40번
-15℃와 75℃의 열원 사이에서 작동하는 카르노 사이클 열 펌프의 난방 성능계수는 얼마인가?
  1. ① 2.87
  2. ② 3.87
  3. ③ 6.16
  4. ④ 7.16
정답 확인

정답 ③

42번
지름 20cm인 구의 주위에 물이 2m/s의 속도로 흐르고 있 다. 이 때 구의 항력계수가 0.2 라고 할 때 구에 작용하는 항력은 약 몇 N 인가?
  1. ① 12.6
  2. ② 204
  3. ③ 0.21
  4. ④ 25.1
정답 확인

정답 ①

43번
물의 체적탄성계수가 2×109 Pa 일 때 물의 체적을 4% 감 소시키려면 약 몇 MPa 의 압력을 가해야 하는가?
  1. ① 40
  2. ② 80
  3. ③ 60
  4. ④ 120
정답 확인

정답 ④

44번
손실계수(KL)가 15인 밸브가 파이프에 설치되어 있다. 이 파 이프에 물이 3m/s의 속도로 흐르고 있다면, 밸브에 의한 손 실수두는 약 몇 m 인가?
  1. ① 67.8
  2. ② 22.3
  3. ③ 6.89
  4. ④ 11.26
정답 확인

정답 ②

45번
공기가 게이지 압력을 2.06 bar의 상태로 지름이 0.15m인 관속을 흐르고 있다. 이 때 대기압은 1.03bar 이고 공기 유 속이 4m/s 라면 질량유량(mass flow rate)은 약 몇 kg/s 인가? (단, 공기의 온도는 37℃이고, 기체상수는 287.1 J/(kg·K)이다.)
  1. ① 0.245
  2. ② 2.17
  3. ③ 0.026
  4. ④ 32.4
정답 확인

정답 ②

46번
남극 바다에 비중이 0.917인 해빙이 떠 있다. 해빙의 수면 위로 나와 있는 체적이 40m3 일 때 해빙의 전체중량은 약 몇 kN 인가? (단, 바닷물의 비중은 1.025 이다.)
  1. ① 2487
  2. ② 2769
  3. ③ 3138
  4. ④ 3414
정답 확인

정답 ④

47번
그림과 같은 시차액주계에서 A, B점의 압력차 PA - PB는? (단, γ1, γ2, γ3는 각 액체의 비중량이다.)
  1. ① γ3h3 - γ1h1 + γ2h2
  2. ② γ1h1 + γ2h2 - γ3h3
  3. ③ γ1h1 - γ2h2 + γ3h3
  4. ④ γ3h3 - γ1h1 - γ2h2
정답 확인

정답 ④

48번
넓은 평판과 나란한 방향으로 흐르는 유체의 속도 u[m/s] 는 평판 벽으로부터의 수직거리 y[m] 만의 함수로 아래와 같이 주어진다. 유체의 점성계수가 1.8×10-5 kg/(m·s) 이라 면 벽면에서의 전단응력은 약 몇 N/m2 인가?
일반기계기사 2022년 2회 48번 문제 그림
  1. ① 1.8×10-5
  2. ② 3.6×10-5
  3. ③ 1.8×10-3
  4. ④ 3.6×10-3
정답 확인

정답 ②

49번
길이가 50m인 배가 8m/s의 속도로 진행하는 경우에 대해 모형 배를 이용하여 조파저항에 관한 실험을 하고자 한다. 모형 배의 길이가 2m 이면 모형 배의 속도는 약 몇 m/s로 하여야 하는가?
  1. ① 1.60
  2. ② 1.82
  3. ③ 2.14
  4. ④ 2.30
정답 확인

정답 ④

50번

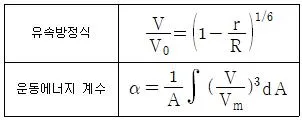

파이프 내의 유동에서 속도함수 V가 파이프 중심에서 반지 름방향으로의 거리 r에 대한 함수로 다음과 같이 나타날 때 이에 대한 운동에너지 계수(또는 운동에너지 수정계수, kinetic energy coefficient) α는 약 얼마인가? (단, V0는 파 이프 중심에서의 속도, Vm은 파이프 내의 평균 속도, A는 유동 단면, R은 파이프 안쪽 반지름이고, 유속 방정식과 운 동에너지 계수 관련 식은 아래와 같다.)
일반기계기사 2022년 2회 50번 문제 그림
  1. ① 1.01
  2. ② 1.03
  3. ③ 1.08
  4. ④ 1.12
정답 확인

정답 ①

51번
다음 중 점성계수(viscosity)의 차원을 옳게 나타낸 것은? (단, M은 질량, L은 길이, T는 시간이다.)
  1. ① ML-1T-1
  2. ② MLT
  3. ③ MLT-2
  4. ④ ML-2T-2
정답 확인

정답 ②

52번
자동차의 브레이크 시스템의 유압장치에 설치된 피스톤과 실린더 사이의 환형 틈새 사이를 통한 누설유동은 두 개의 무한 평판 사이의 비압축성, 뉴턴유체의 층류유동으로 가정 할 수 있다. 실린더 내 피스톤의 고압측과 저압측의 압력차 를 2배로 늘렸을 때, 작동유체의 누설유량은 몇 배가 될 것 인가?
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ③

53번
그림과 같이 폭이 3m인 수문 AB가 받는 수평성분 FH와 수 직성분 FV는 각각 약 몇 N 인가?
일반기계기사 2022년 2회 53번 문제 그림
  1. ① FH = 24400, FV = 46181
  2. ② FH = 58800, FV = 46181
  3. ③ FH = 58800, FV = 92362
  4. ④ FH = 24400, FV = 92362
정답 확인

정답 ①

56번

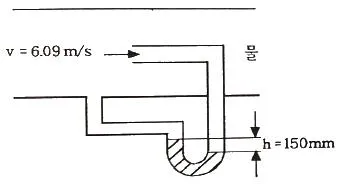

그림과 같은 피토관의 액주계 눈금이 h = 150mm 이고 관 속의 물이 6.09 m/s로 흐르고 있다면 액주계 액체의 비중 은 얼마인가?
일반기계기사 2022년 2회 56번 문제 그림
  1. ① 8.6
  2. ② 10.8
  3. ③ 12.1
  4. ④ 13.6
정답 확인

정답 ④

57번
원관 내의 완전층류유동에 관한 설명으로 옳지 않은 것은?
  1. ① 관 마찰계수는 Reynolds수에 반비례한다.
  2. ② 마찰계수는 벽면의 상대조도에 무관하다.
  3. ③ 유속은 관 중심을 기준으로 포물선 분포를 보인다.
  4. ④ 관 중심에서의 유속은 전체 평균 유속의 √2 배이다.
정답 확인

정답 ①

58번
정지된 물속의 작은 모래알이 낙하하는 경우 Stokes Flow (스토크스 유동)가 나타날 수 있는데, 이 유동의 특징은 무 엇인가?
일반기계기사 2022년 2회 58번 문제 그림
  1. ① 압축성 유동
  2. ② 저속 유동
  3. ③ 비점성 유동
  4. ④ 고속 유동
정답 확인

정답 ③

60번
그림과 같이 큰 탱크의 수면으로부터 h(m) 아래에 파이프를 연결하여 액체를 배출하고자 한다. 마찰손실을 무시한다고 가정할 때 파이프를 통해서 분출되는 물의 속도(가)를 v라고 할 경우, 같은 조건에서의 오일(비중 0.9) 탱크에서 분출되 는 속도(나)는?
  1. ① 0.81v
  2. ② 0.9v
  3. ③ v
  4. ④ 1.1v
정답 확인

정답 ①

61번
피로 한도에 대한 설명 중 틀린 것은?
  1. ① 지름이 크면 피로 한도는 작아진다.
  2. ② 노치가 있는 시험편의 피로 한도는 작다.
  3. ③ 표면이 거친 것이 고운 것보다 피로 한도가 높아진다.
  4. ④ 노치가 없을 때와 있을 때의 피로 한도비를 노치계수라 한다.
정답 확인

정답 ③

62번
알루미늄 합금 중 개량처리(modification)한 Al-Si 합금은?
  1. ① 라우탈
  2. ② 실루민
  3. ③ 두랄루민
  4. ④ 하이드로날륨
정답 확인

정답 ④

63번
서브제로(sub-zero)처리에 관한 설명으로 틀린 것은?
  1. ① 내마모성 및 내피로성이 감소한다.
  2. ② 잔류오스테나이트를 마텐자이트화 한다.
  3. ③ 담금질을 한 강의 조직이 안정화 된다.
  4. ④ 시효변화가 적으며 부품의 치수 및 형상이 안정된다.
정답 확인

정답 ③

64번
플라스틱의 성형 가공성을 좋게 하는 방법이 아닌 것은?
  1. ① 가공온도를 높여준다.
  2. ② 폴리머의 중합도를 내린다.
  3. ③ 성형기의 표면 미끄럼 정도를 좋게 한다.
  4. ④ 폴리머의 극성을 높게 하여 분자간 응집력을 크게 한다.
정답 확인

정답 ④

65번
5~20%의 Zn의 황동을 말하며, 강도는 낮으나 전연성이 좋 고 색깔이 금색에 가까우므로, 모조금이나 판 및 선 등에 사용되는 구리 합금은?
  1. ① 톰백
  2. ② 문쯔메탈
  3. ③ 네이벌황동
  4. ④ 애드리럴티 메탈
정답 확인

정답 ④

66번
고망간(Mn)강에 관한 설명으로 틀린 것은?
  1. ① 오스테나이트 조직을 갖는다.
  2. ② 광석·암석의 파쇄기 부품 등에 사용된다.
  3. ③ 열처리에 수인법(water toughening)이 이용된다.
  4. ④ 열전도성이 좋고 팽창계수가 작아 열변형을 일으키지 않 는다.
정답 확인

정답 ②

67번
강의 표면강화처리에서 침탄법과 비교하였을 때 질화법의 특징으로 틀린 것은?
  1. ① 침탄 한 것보다 경도가 높다.
  2. ② 질화 후에 열처리가 필요 없다.
  3. ③ 침탄법보다 경화에 의한 변형이 적다.
  4. ④ 침탄법보다 단시간 내에 같은 경화 깊이를 얻을 수 있 다.
정답 확인

정답 ①

68번
아공정주철의 탄소함유량은 약 몇 % 인가?
  1. ① 약 0.025~0.80%C
  2. ② 약 0.80~2.0%C
  3. ③ 약 2.0~4.3%C
  4. ④ 약 4.3~6.67%C
정답 확인

정답 ③

69번
순철(α-Fe)의 자기변태 온도는 약 몇 ℃ 인가?
  1. ① 210℃
  2. ② 768℃
  3. ③ 910℃
  4. ④ 1410℃
정답 확인

정답 ③

70번
고속도공구강에 대한 설명으로 틀린 것은?
  1. ① 2차 경화 현상을 나타낸다.
  2. ② 500~600℃까지 가열하여도 뜨임에 의해 연화되지 않는 다.
  3. ③ SKH 2는 Mo가 함유되어 있는 Mo계 고속도공구강 강재 이다.
  4. ④ 내마모성 및 인성을 가지므로 바이트, 드릴 등의 절삭공 구에 사용된다.
정답 확인

정답 ②

71번
다음 기호에 대한 설명으로 틀린 것은?
일반기계기사 2022년 2회 71번 문제 그림
  1. ① 유압 모터이다.
  2. ② 4방향 유동이다.
  3. ③ 가변 용량형이다.
  4. ④ 외부 드레인이 있다.
정답 확인

정답 ①

72번

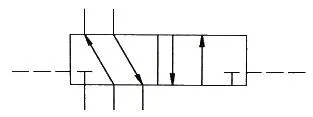

아래 파일럿 전환 밸브의 포트수, 위치수로 옳은 것은?
일반기계기사 2022년 2회 72번 문제 그림
  1. ① 2포트 4위치
  2. ② 2포트 5위치
  3. ③ 5포트 2위치
  4. ④ 6포트 2위치
정답 확인

정답 ④

73번
두 개의 유입 관로의 압력에 관계없이 정해진 출구 유량이 유지되도록 합류되는 밸브는?
  1. ① 집류 밸브
  2. ② 셔틀 밸브
  3. ③ 적층 밸브
  4. ④ 프리플 밸브
정답 확인

정답 ①

74번
속도 제어 회로의 종류가 아닌 것은?
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 로크(로킹) 회로
정답 확인

정답 ④

75번
스트레이너에 대한 설명으로 적절하지 않은 것은?
  1. ① 스트레이너의 연결부는 오일 탱크의 작동유를 방출하지 않아도 분리가 가능하도록 하여야 한다.
  2. ② 스트레이너의 여과 능력은 펌프 흡입량의 1.2배 이하의 용적을 가져야 한다.
  3. ③ 스트레이너가 막히면 펌프가 규정 유량을 토출하지 못하 거나 소음을 발생시킬 수 있다.
  4. ④ 스트레이너의 보수는 오일을 교환할 때마다 완전히 청소 하고 주기적으로 여과재를 분리하여 손질하는 것이 좋 다.
정답 확인

정답 ④

76번
일반적인 유압 장치에 대한 설명과 특징으로 가장 적절하지 않은 것은?
  1. ① 유압 장치 자체의 자동 제어에 제약이 있을 수 있으나 전기, 전자 부품과 조합하여 사용하면 그 효과를 증대시 킬 수 있다.
  2. ② 힘의 증폭 방법이 같은 크기의 기계적 장치(기어, 체인 등)에 비해 간단하여 크게 증폭 시킬 수 있으며 그 예로 소형 유압잭, 거대한 건설 기계 등이 있다.
  3. ③ 인화의 위험과 이물질에 의한 고장 우려가 있다.
  4. ④ 점도의 변화에 따른 출력 변화가 없다.
정답 확인

정답 ③

77번
유압·공기압 도면 기호(KS B 0054)에 따른 기호에서 필터, 드레인 관로를 나타내는 선의 명칭으로 옳은 것은?
  1. ① 파선
  2. ② 실선
  3. ③ 1점 이중 쇄선
  4. ④ 복선
정답 확인

정답 ②

78번
일반적인 용적형 펌프의 종류가 아닌 것은?
  1. ① 기어 펌프
  2. ② 베인 펌프
  3. ③ 터빈 펌프
  4. ④ 피스톤(플런저) 펌프
정답 확인

정답 ③

79번
유압 작동유의 첨가제로 적절하지 않은 것은?
  1. ① 산화방지제
  2. ② 소포제 및 방청제
  3. ③ 점도지수 강하제
  4. ④ 유동점 강하제
정답 확인

정답 ②

80번
다음 중 유압을 이용한 기기(기계)의 장점이 아닌 것은?
  1. ① 자동 제어가 가능하다.
  2. ② 유압 에너지원을 축적할 수 있다.
  3. ③ 힘과 속도를 무단으로 조절할 수 있다.
  4. ④ 온도 변화에 대해 안정적이고 고압에서 누유의 위험이 없다.
정답 확인

정답 ③

81번
질량 m의 공이 h의 높이에서 자유 낙하아여 콘크리트 바닥 과 충돌하였다. 공과 바닥사이의 반발계수를 e라고 할 때, 공이 첫 번째 튀어오른 높이는?
  1. ① √2 eh
  2. ② eh
  3. ③ e2h
  4. ④ 2eh
정답 확인

정답 ①

82번
조화진동 x1 = 4cosωt와 x2 = 5sinωt의 합성 진동 진폭은 약 얼마인가?
  1. ① 10.2
  2. ② 8.2
  3. ③ 6.4
  4. ④ 4.4
정답 확인

정답 ④

84번
10kg의 상자가 경사면 방향으로 초기 속도가 15m/s인 상태 로 올라갔다. 상자와 경사면 사이의 운동 마찰계수가 0.15 일 때 상자가 올라갈 수 있는 최대거리 x 는 약 몇 m 인 가?
일반기계기사 2022년 2회 84번 문제 그림
  1. ① 13.7
  2. ② 15.7
  3. ③ 18.2
  4. ④ 21.2
정답 확인

정답 ④

85번
그림과 같이 스프링에 질량 m을 달고 상하로 진동시킬 때 주기와 질량(m)과의 관계는? (단, k는 스프링상수이다.)
일반기계기사 2022년 2회 85번 문제 그림
  1. ① 주기는 √m 에 반비례한다.
  2. ② 주기는 √m 에 비례한다.
  3. ③ 주기는 m2 에 반비례한다.
  4. ④ 주기는 m2 에 비례한다.
정답 확인

정답 ①

86번
길이가 1m이고 질량이 5kg인 균일한 막대가 그림과 같이 지지되어 있다. A점은 힌지로 되어 있어 B점에 연결된 줄이 갑자기 끊어졌을 때 막대는 자유로이 회전한다. 여기서 막 대가 수직 위치에 도달한 순간 각속도는 약 몇 rad/s 인가?
일반기계기사 2022년 2회 86번 문제 그림
  1. ① 2.62
  2. ② 3.43
  3. ③ 4.61
  4. ④ 5.42
정답 확인

정답 ③

87번
정지상태의 비행기가 100m의 직선 활주로를 달려서 이륙속 도 360km/h에 도달하려고 한다. 가속도의 크기가 일정하다 고 가정하면 비행기의 가속도는 약 몇 m/s2 인가?
  1. ① 10
  2. ② 20
  3. ③ 50
  4. ④ 100
정답 확인

정답 ③

89번
기계진동의 전달율(transmissibility ratio)을 1 이하로 조정하 기 위해서는 진동수 비(ω/ωn)를 얼마로 하면 되는가?
  1. ① √2 이상으로 한다.
  2. ② √2 이하로 한다.
  3. ③ 2 이상으로 한다.
  4. ④ 2 이하로 한다.
정답 확인

정답 ④

90번
그림과 같이 막대 AB가 양쪽 벽면을 따라 움직인다. A가 8m/s의 일정한 속도로 오른쪽으로 이동한다고 할 때 x=2m 인 위치에서 B의 가속도의 크기는 약 몇 m/s2 인가?
일반기계기사 2022년 2회 90번 문제 그림
  1. ① 10.3 m/s2
  2. ② 12.4 m/s2
  3. ③ 14.7 m/s2
  4. ④ 16.6 m/s2
정답 확인

정답 ③

91번
주철과 같이 메진 재료를 저속으로 절삭할 때 일반적인 칩 의 모양은?
  1. ① 경작형
  2. ② 균열형
  3. ③ 유동형
  4. ④ 전단형
정답 확인

정답 ②

92번
펀치와 다이를 프레스에 설치하여 판금 재료로부터 목적하 는 형상의 제품을 뽑아내는 전단 가공은?
  1. ① 스웨이징
  2. ② 엠보싱
  3. ③ 블랭킹
  4. ④ 브로칭
정답 확인

정답 ③

93번
래핑 다듬질에 대한 특징 중 틀린 것은?
  1. ① 게이지류나 광학렌즈의 표면 다듬질에 사용된다.
  2. ② 가공면에 랩제가 잔류하여 표면의 부식과 마모 촉진을 막아준다.
  3. ③ 평면도, 진원도, 직선도 등의 이상적인 기하학적 형상을 얻을 수 있다.
  4. ④ 가공면의 윤활성 및 내마모성이 좋아진다.
정답 확인

정답 ②

94번
밀링가공에서 지름이 50mm인 밀링커터를 사용하여 60m/min의 절삭속도로 절삭하는 경우 밀링커터의 회전수는 약 몇 rpm 인가?
  1. ① 284
  2. ② 382
  3. ③ 468
  4. ④ 681
정답 확인

정답 ④

95번
다이에 아연, 납, 주석 등의 연질금속을 넣고 제품 형상의 펀치로 타격을 가하여 길이가 짧은 치약튜브, 약품튜브 등 을 제작하는 압축 방법은?
  1. ① 간접 압출
  2. ② 열간 압출
  3. ③ 직접 압출
  4. ④ 충격 압출
정답 확인

정답 ③

96번
300mm×500mm 인 주철 주무를 만들 때, 필요한 주입 추 는 약 몇 kg 인가? (단, 쇳물 아궁이 높이가 120mm, 주물 밀도는 7200 kg/m3 이다.)
  1. ① 129.6
  2. ② 149.6
  3. ③ 169.6
  4. ④ 189.6
정답 확인

정답 ①

97번
초음파 가공에 대한 설명으로 틀린 것은?
  1. ① 가공물 표면에서의 증발 현상을 이용한다.
  2. ② 전기 에너지를 기계적 진동 에너지로 변화시켜 가공한 다.
  3. ③ 혼의 재료는 황동, 연강 등을 사용한다.
  4. ④ 입자는 가공물에 연속적인 해머 작용으로 가공한다.
정답 확인

정답 ①

98번
다음 중 나사의 주요 측정 요소가 아닌 것은?
  1. ① 피치
  2. ② 유효지름
  3. ③ 나사의 길이
  4. ④ 나사산의 각도
정답 확인

정답 ④

99번
전기저항용접과 관계되는 법칙은?
  1. ① 줄(Joule)의 법칙
  2. ② 뉴턴의 법칙
  3. ③ 암페어의 법칙
  4. ④ 플레밍의 법칙
정답 확인

정답 ②

100번
강재의 표면에 Si를 침투시키는 방법으로 내식성, 내열성 등을 향상시키는 방법은?
  1. ① 브로나이징
  2. ② 칼로라이징
  3. ③ 크로마이징
  4. ④ 실리코나이징 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2022년 1회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
