일반기계기사 2018년 3회 기출문제

2018-09-15 시행 · 85문항

이 회차 문제 풀기 →
1번
다음 단면에서 도심의 y축 좌표는 얼마인가?
일반기계기사 2018년 3회 1번 문제 그림
  1. ① 30
  2. ② 34
  3. ③ 40
  4. ④ 44
정답 확인

정답 ②

3번
양단이 힌지로 된 길이 4m인 기둥의 임계하중을 오일러 공 식을 사용하여 구하면 약 몇 N인가? (단, 기둥의 세로탄성 계수 E=200GPa이다.)
일반기계기사 2018년 3회 3번 문제 그림
  1. ① 1645
  2. ② 3290
  3. ③ 6580
  4. ④ 13160
정답 확인

정답 ②

4번
길이가 50cm인 외팔보의 자유단에 정적인 힘을 가하여 자 유단에서의 처짐량이 1cm가 되도록 외팔보를 탄성변형 시 키려고 한다. 이때 필요한 최소한의 에너지는 약 몇 J인가? (단, 외팔보의 세로탄성계수는 200GPa, 단면은 한 변의 길 이가 2cm인 정사각형이라고 한다.)
  1. ① 3.2
  2. ② 6.4
  3. ③ 9.6
  4. ④ 12.8
정답 확인

정답 ①

5번
그림에서 클램프(clamp)의 압축력이 P=5kN일 때 m-n 단면 의 최소두께 h를 구하면 약 몇 cm인가? (단, 직사각형 단 면의 폭 b=10mm, 편심거리 e=50mm, 재료의 허용응력 σω =200MPa이다.)
일반기계기사 2018년 3회 5번 문제 그림
  1. ① 1.34
  2. ② 2.34
  3. ③ 2.86
  4. ④ 3.34
정답 확인

정답 ③

6번
강선의 지름이 5mm이고 코일의 반지름이 50mm인 15회 감긴 스프링이 있다. 이 스프링에 힘이 작용할 때 처짐량이 50mm일 때, P는 약 몇 N인가? (단, 재료의 전단탄성계수 는 G=100Gpa이다.)
일반기계기사 2018년 3회 6번 문제 그림
  1. ① 18.32
  2. ② 22.08
  3. ③ 26.04
  4. ④ 28.43
정답 확인

정답 ③

7번
지름 d인 강봉의 지름을 2배로 했을 때 비틀림 강도는 몇 배가 되는가?
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ③

8번
그림과 같이 단순 지지보가 B점에서 반시계 방향의 모멘트 를 받고 있다. 이때 최대의 처짐이 발생하는 곳은 A점으로 부터 얼마나 떨어진 거리인가?
일반기계기사 2018년 3회 8번 문제 그림
  1. ① L/2
  2. ② L/√2
  3. ③ L/√3
정답 확인

정답 ④

9번
포아송(Poission)비가 0.3인 재료에서 세로탄성계수(E)와 가 로탄성계수(G)의 비(E/G)는?
  1. ① 0.15
  2. ② 1.5
  3. ③ 2.6
  4. ④ 3.2
정답 확인

정답 ③

12번
다음 단면의 도심 축(X-X)에 대한 관성모멘트는 약 몇 m4 인가?
일반기계기사 2018년 3회 12번 문제 그림
  1. ① 3.627×10-6
  2. ② 4.627×10-7
  3. ③ 4.933×10-7
  4. ④ 6.893×10-6
정답 확인

정답 ④

14번

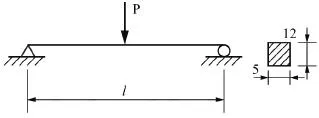

그림과 같은 단순 지지보에서 길이(ℓ)는 5m, 중앙에서 집 중하중 P가 작용할 때 최대처짐이 43mm라면 이때 집중 하중 P의 값은 약 몇 kN인가? (단, 보의 단면(폭(b)×높이 (h)=5cm×12cm), 탄성계수 E=210GPa로 한다.)
일반기계기사 2018년 3회 14번 문제 그림
  1. ① 50
  2. ② 38
  3. ③ 25
  4. ④ 16
정답 확인

정답 ③

16번
볼트에 7200N의 인장하중을 작용시키면 머리부에 생기는 전단응력은 몇 MPa인가?
일반기계기사 2018년 3회 16번 문제 그림
  1. ① 2.55
  2. ② 3.1
  3. ③ 5.1
  4. ④ 6.25
정답 확인

정답 ③

17번
400rpm으로 회전하는 바깥지름 60mm, 안지름 40mm인 중공 단면축의 허용 비틀림 각도가 1°일 때 이 축이 전달 할 수 있는 동력의 크기는 약 몇 kW인가? (단, 전단 탄성 계수 G=80GPa, 축 길이 L=3m이다.)
  1. ① 15
  2. ② 20
  3. ③ 25
  4. ④ 30
정답 확인

정답 ②

18번
그림과 같은 구조물에 1000N의 물체가 매달려 있을 때 두 개의 강선 AB와 AC에 작용하는 힘의 크기는 약 몇 N인 가?
일반기계기사 2018년 3회 18번 문제 그림
  1. ① AB = 732, AC = 897
  2. ② AB = 707, AC = 500
  3. ③ AB = 500, AC = 707
  4. ④ AB = 897, AC = 732
정답 확인

정답 ①

20번
단면적이 4cm2인 강봉에 그림과 같이 하중이 작용할 때 이 봉은 약 몇 cm 늘어나는가? (단, 세로탄성계수 E=210GPa이다.)
  1. ① 0.80
  2. ② 0.24
  3. ③ 0.0028
  4. ④ 0.015
정답 확인

정답 ②

21번
그림의 증기압축 냉동사이클(온도(T)-엔트로피(s) 선도)이 열펌프로 사용될 때의 성능계수는 냉동기로 사용될 때의 성능계수의 몇 배인가? (단, 각 지점에서의 엔탈피는 h1=180kJ/kg, h2=210kJ/kg, h3=h4=50kJ/kg이다.)
일반기계기사 2018년 3회 21번 문제 그림
  1. ① 0.81
  2. ② 1.23
  3. ③ 1.63
  4. ④ 2.12
정답 확인

정답 ②

22번
물질이 액체에서 기체로 변해 가는 과정과 관련하여 다음 설명 중 옳지 않은 것은?
  1. ① 물질의 포화온도는 주어진 압력 하에서 그 물질의 증발 이 일어나는 온도이다.
  2. ② 물의 포화온도가 올라가면 포화압력도 올라간다.
  3. ③ 액체의 온도가 현재 압력에 대한 포화온도보다 낮을 때 그 액체를 압축액 또는 과냉각액이라 한다.
  4. ④ 어떤 물질이 포화온도 하에서 일부는 액체로 존재하고 일부는 증기로 존재할 때, 전체 질량에 대한 액체 질 량의 비를 건도로 정의한다.
정답 확인

정답 ④

23번
공기 1kg을 1MPa, 250℃의 상대로부터 등온과정으로 0.2MPa까지 압력 변화를 할 때 외부에 대하여 한 일은 약 몇 kJ인가? (단, 공기는 기체상수가 0.287kJ/(kgㆍK)인 이 상기체이다.)
  1. ① 157
  2. ② 242
  3. ③ 313
  4. ④ 465
정답 확인

정답 ②

24번
100kPa의 대기압 하에서 용기 속 기체의 진공압이 15kPa 이었다. 이 용기 속 기체의 절대압력은 약 몇 kPa인가?
  1. ① 85
  2. ② 90
  3. ③ 95
  4. ④ 115
정답 확인

정답 ①

25번
다음 열역학 성질(상태량)에 대한 설명 중 옳은 것은?
  1. ① 엔탈피는 점함수(point function)이다.
  2. ② 엔트로피는 비가역과정에 대해서 경로함수이다.
  3. ③ 시스템 내 기체가 열평형(thermal equilibrium) 상태라 함은 압력이 시간에 따라 변하지 않는 상태를 말한다.
  4. ④ 비체적은 종량적(extensive) 상태량이다.
정답 확인

정답 ①

26번
피스톤-실린더로 구성된 용기 안에 이상기체 공기 1kg이 400K, 200kPa 상태로 들어있다. 이 공기가 300K의 충분 히 큰 주위로 열을 빼앗겨 온도가 양쪽 다 300K가 되었 다. 그동안 압력은 일정하다고 가정하고, 공기의 정압 비 열은 1.004kJ/(kgㆍK)일 때 공기와 주위를 합친 총 엔트 로피 증가량은 약 몇 kJ/K인가?
  1. ① 0.0229
  2. ② 0.0458
  3. ③ 0.1674
  4. ④ 0.3347
정답 확인

정답 ②

27번
폴리트로프 지수가 1.33인 기체가 폴리트로프 과정으로 압 력이 2배 되도록 압축된다면 절대온도는 약 몇배가 되는 가?
  1. ① 1.19배
  2. ② 1.42배
  3. ③ 1.85배
  4. ④ 2.24
정답 확인

정답 ①

28번
비열이 0.475kJ/(kgㆍK)인 철 10kg을 20℃에서 80℃로 올 리는데 필요한 열량은 몇 kJ인가?
  1. ① 222
  2. ② 252
  3. ③ 285
  4. ④ 315
정답 확인

정답 ③

31번
산소(O2) 4kg, 질소(N2)6kg, 이산화탄소(CO2)2kg으로 구성 된 기체혼합물의 기체상수 kJ/(kgㆍK)는 약 얼마인가?
  1. ① 0.328
  2. ② 0.294
  3. ③ 0.267
  4. ④ 0.241
정답 확인

정답 ③

32번
열기관이 1100K인 고온열원으로부터 1000kJ의 열을 받아 서 온도가 320K인 저온열원에서 600KJ의 열을 방출한다 고 한다. 이 열기관이 클라우지우스 부등식 을 만족하는지 여부와 동일온도 범위 에서 작동하는 카르노 열기관과 비교하여 효율은 어떠한 가?
일반기계기사 2018년 3회 32번 문제 그림
  1. ① 클라우지우스 부등식을 만족하지 않고, 이론적인 카르 노열기관과 효율이 같다.
  2. ② 클라우지우스 부등식을 만족하지 않고, 이론적인 카르 노열기관보다 효율이 크다.
  3. ③ 클라우지우스 부등식을 만족하고, 이론적인 카르노열기 관과 효율이 같다.
  4. ④ 클라우지우스 부등식을 만족하고, 이론적인 카르노열기 관보다 효율이 작다.
정답 확인

정답 ④

33번
실린더 내부의 기체 압력을 150kPa로 유지하면서 체적을 0.05m3에서 0.1m3까지 증가시킬 때 실린더가 한 일은 약 몇 kJ인가?
  1. ① 1.5
  2. ② 15
  3. ③ 7.5
  4. ④ 75
정답 확인

정답 ③

34번
4kg의 공기를 압축하는데 300kJ의 일을 소비함과 동시에 110kJ의 열량이 방출되었다. 공기온도가 초기에는 20℃이 었을 때 압축 후의 공기온도는 약 몇 ℃인가? (단, 공기는 정적비열이 0.716 kJ/(kgㆍK)인 이상기체로 간주한다.)
  1. ① 78.4
  2. ② 71.7
  3. ③ 93.5
  4. ④ 86.3
정답 확인

정답 ④

35번
체적이 200L인 용기 속에 기체가 3kg 들어있다. 압력이 1MPa, 비내부에너지가 219kJ/kg일 때 비엔탈피는 약 몇 kJ/kg인가?
  1. ① 286
  2. ② 258
  3. ③ 419
  4. ④ 442
정답 확인

정답 ①

38번
효율이 30%인 증기동력 사이클에서 1kW의 출력을 얻기 위하여 공급되어야 할 열량은 약 몇 kW인가?
  1. ① 1.25
  2. ② 2.51
  3. ③ 3.33
  4. ④ 4.90
정답 확인

정답 ③

39번
질량이 4kg인 단열된 강재 용기 속에 온도 25℃의 물 18L 가 들어가 있다. 이 속에 200℃의 물체 8kg을 넣었더니 열평형에 도달하여 온도가 30℃가 되었다. 물의 비열은 4.187kJ/(kgㆍK)이고, 강재의 비열은 0.4648kJ/(kgㆍK)일 때 이 물체의 비열은 약 몇 kJ/(kgㆍK)인가? (단, 외부와 의 열교환은 없다고 가정한다.)
  1. ① 0.244
  2. ② 0.267
  3. ③ 0.284
  4. ④ 0.302
정답 확인

정답 ③

40번
엔트로피에 관한 설명 중 옳지 않은 것은?
  1. ① 열역학 제2법칙과 관련한 개념이다.
  2. ② 우주 전체의 엔트로피는 증가하는 방향으로 변화한다.
  3. ③ 엔트로피는 자연현상의 비가역성을 측정하는 척도이다.
  4. ④ 비가역현상은 엔트로피가 감소하는 방향으로 일어난다.
정답 확인

정답 ④

41번
지름 200mm 원형관에 비중 0.9, 점성계수 0.52poise인 유체가 평균속도 0.48m/s로 흐를 때 유체흐름의 상태는? (단, 레이놀즈 수(Re)사 2100≤Re≤4000일 때 천이 구간 으로 한다.)
  1. ① 층류
  2. ② 천이
  3. ③ 난류
  4. ④ 맥동
정답 확인

정답 ①

42번
시속 800km의 속도로 비행하는 제트기가 400m/s의 상대 속도로 배기가스를 노즐에서 분출할 때의 추진력은? (단, 이때 흡기량은 25kg/s이고, 배기되는 연소가스는 흡기량 에 비해 2.5% 증가하는 곳으로 본다.)
  1. ① 3922N
  2. ② 4694N
  3. ③ 4875N
  4. ④ 6346N
정답 확인

정답 ②

43번
온도 25℃인 공기에서의 음속은 약 몇 m/s인가? (단, 공 기의 비열비는 1.4, 기체상수는 287J/(kgㆍK) 이다.)
  1. ① 312
  2. ② 346
  3. ③ 388
  4. ④ 433
정답 확인

정답 ②

44번
다음 4가지의 유체 중에서 점성계수가 가장 큰 뉴턴 유체 는?
일반기계기사 2018년 3회 44번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ③

45번
함수 f(a, V, t, ν, L)=0을 무차원 변수로 표시하는데 필요 한 독립 무차원수 π는 몇 개인가? (단, a는 음속, V는 속 도, t는 시간, ν는 동점성계수, L은 특성길이다.)
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

46번
수두 차를 읽어 관내 유체의 속도를 측정할 때 U자관(U tube) 액주계 대신 역 U자관(inverted U tube)액주계가 사 용되었다면 그 이유로 가장 적절한 것은?
  1. ① 계기 유체(gauge fluid)의 비중이 관내 유체보다 작기 때문에
  2. ② 계기 유체(gauge fluid)의 비중이 관내 유체보다 크기 때문에
  3. ③ 계기 유체(gauge fluid)의 점성계수가 관내 유체보다 작기 때문에
  4. ④ 계기 유체(gauge fluid)의 점성계수가 관내 유체보다 크기 때문에
정답 확인

정답 ①

47번
안지름이 50cm인 원관에 물이 2m/s의 속도로 흐르고 있 다. 역학적 상사를 위해 관성력과 점성력만을 고려하여 1/5로 축소된 모형에서 같은 물로 실험할 경우 모형에서 의 유량은 약 몇 L/s인가? (단, 물의 동점성계수는 1×10-6m2/s이다.)
  1. ① 34
  2. ② 79
  3. ③ 118
  4. ④ 256
정답 확인

정답 ②

49번
정지 유체 속에 잠겨 있는 평면이 받는 힘에 관한 내용 중 틀린 것은?
  1. ① 깊게 잠길수록 받는 힘이 커진다.
  2. ② 크기는 도심에서의 압력에 전체 면적을 곱한 것과 같 다.
  3. ③ 수평으로 잠긴 경우, 압력중심은 도심과 일치한다.
  4. ④ 수직으로 잠긴 경우, 압력중심은 도심보다 약간 위쪽에 있다.
정답 확인

정답 ④

50번
다음 물리량을 질량, 길이, 시간의 차원을 이용하여 나타 내고자 한다. 이 중 질량의 차원을 포함하는 물리량은?
일반기계기사 2018년 3회 50번 문제 그림
  1. ① ㉠
  2. ② ㉡
  3. ③ ㉢
  4. ④ ㉣
정답 확인

정답 ④

51번
극좌표계(γ, θ)로 표현되는 2차원 포텐셜유동(potential flow)에서 속도포텐셜(velocity potential, ø이 다음과 같을 때 유동함수(stream function, Ψ)로 가장 적절한 것은? (단, A, B, C는 상수이다.) 0.4kg/m3, 52. 지름 2mm인 구가 밀도 동점성계수 1.0×10-4m2/s인 기체속을 0.03m/s로 운동한다고 하면 항 력은 약 몇 N인가?
일반기계기사 2018년 3회 51번 문제 그림일반기계기사 2018년 3회 51번 문제 그림일반기계기사 2018년 3회 51번 문제 그림일반기계기사 2018년 3회 51번 문제 그림일반기계기사 2018년 3회 51번 문제 그림
  1. ① 2.26×10-8
  2. ② 3.52×10-7
  3. ③ 4.54×10-8
  4. ④ 5.86×10-7
정답 확인

정답 ①

53번
60N의 무게를 가진 물체를 물속에서 측정하였을 때 무게 가 10N이었다. 이 물체의 비중은 약 얼마인가? (단, 물속 에서 측정할 시 물체는 완전히 잠겼다고 가정한다.)
  1. ① 1.0
  2. ② 1.2
  3. ③ 1.4
  4. ④ 1.6
정답 확인

정답 ②

54번
2차원 속도장이 다음 식과 같이 주어졌을 때 유선의 방정 식은 어느 것인가? (단, 직각 좌표계에서 u, υ는 x, y방향 의 속도 성분을 나타내며 C는 임의의 상수이다.)
일반기계기사 2018년 3회 54번 문제 그림
  1. ① xy=C
  2. ② x/y=C
  3. ③ x2y=C
  4. ④ xy2=C
정답 확인

정답 ①

55번
물 펌프의 입구 및 출구의 조건이 아래와 같고 펌프의 송 출 유량이 0.2m3/s이면 펌프의 동력은 약 몇 kW인가? (단, 손실은 무시한다.)
일반기계기사 2018년 3회 55번 문제 그림
  1. ① 45.7
  2. ② 53.5
  3. ③ 59.3
  4. ④ 65.2
정답 확인

정답 ④

56번
경계층의 박리(separation)가 일어나는 주원인은?
  1. ① 압력이 증기압 이하로 떨어지기 때문에
  2. ② 유동방향으로 밀도가 감소하기 때문에
  3. ③ 경계층의 두께가 0으로 수렴하기 때문에
  4. ④ 유동과정에 역압력 구배가 발행하기 때문에
정답 확인

정답 ④

57번
안지름이 각각 2cm, 3cm인 두 파이프를 통하여 속도가 같은 물이 유입되어 하나의 파이프로 합쳐져서 흘러 나간 다. 유출되는 속도가 유입속도와 같다면 유출 파이프의 안 지름은 약 몇 cm인가?
  1. ① 3.61
  2. ② 4.24
  3. ③ 5.00
  4. ④ 5.85
정답 확인

정답 ①

58번
원관 내 완전발달 층류 유동에 관한 설명으로 옳지 않은 것은?
  1. ① 관 중심에서 속도가 가장 크다.
  2. ② 평균속도는 관 중심 속도의 절반이다.
  3. ③ 관 중심에서 전단응력이 최대값을 갖는다.
  4. ④ 전단응력은 반지름 방향으로 선형적으로 변화한다.
정답 확인

정답 ③

59번
안지름 0.1m의 물이 흐르는 관로에서 관 벽의 마찰손실수 두가 물의 속도수두와 같다면 그 관로의 길이는 약 몇 m 인가? (단, 관마찰계수는 0.03이다.)
  1. ① 1.58
  2. ② 2.54
  3. ③ 3.33
  4. ④ 4.52
정답 확인

정답 ③

60번
그림과 같이 용기에 물과 휘발유가 주입되어 있을 때, 용 기 바닥면에서의 게이지압력은 약 몇 kPa인가? (단, 휘발 유의 비중은 0.7이다.)
  1. ① 1.59
  2. ② 3.64
  3. ③ 6.86
  4. ④ 11.77
정답 확인

정답 ④

61번
0℃ 이하의 온도로 냉각하는 작업으로 강의 잔류 오스테나 이트를 마텐자이트로 변태시키는 것을 목적으로 하는 열처 리는?
  1. ① 마퀜칭
  2. ② 마템퍼링
  3. ③ 오스포밍
  4. ④ 심랭처리
정답 확인

정답 ④

62번
다음 금속 중 자기변태점이 가장 높은 것은?
  1. ① Fe
  2. ② Co
  3. ③ Ni
  4. ④ Fe3C
정답 확인

정답 ②

63번
산화알루미늄(Al2O3) 등을 주성분으로 하며 철과 친화력이 없고, 열을 흡수하지 않으므로 공구를 과열시키지 않아 고 속 정밀 가공에 적합한 공구의 재질은?
  1. ① 세라믹
  2. ② 인코넬
  3. ③ 고속도강
  4. ④ 탄소공구강
정답 확인

정답 ①

64번
구상흑연주철을 제조하기 위한 접종제가 아닌 것은?
  1. ① Mg
  2. ② Sn
  3. ③ Ce
  4. ④ Ca
정답 확인

정답 ②

65번
다음 조직 중 경도가 가장 낮은 것은?
  1. ① 페라이트
  2. ② 마텐자이트
  3. ③ 시멘타이트
  4. ④ 트루스타이트
정답 확인

정답 ①

66번
금속을 소성가공 할 때에 냉간가공과 열간가공을 구분하는 온도는?
  1. ① 변태온도
  2. ② 단조온도
  3. ③ 재결정온도
  4. ④ 담금질온도
정답 확인

정답 ③

67번
금속에서 자유도(F)를 구하는식으로 옳은 것은? (단, 압력 은 일정하며, C : 성분, P : 상의수이다.)
  1. ① F=C-P+1
  2. ② F=C+P+1
  3. ③ F=C-P+2
  4. ④ F=C+P+2
정답 확인

정답 ①

68번
켈밋 합금(kelmet alloy)의 주요 성분으로 옳은 것은?
  1. ① Pb-Sn
  2. ② Cu-Pb
  3. ③ Sn-Sb
  4. ④ Zn-Al
정답 확인

정답 ②

69번
저탄소강 기어(gear)의 표면에 내마모성을 향상시키기 위 해 붕소(B)를 기어 표면에 확산 침투시키는 처리는?
  1. ① 세러다이징(sherardizing)
  2. ② 아노다이징(anadizing)
  3. ③ 보로나이징(boronizing)
  4. ④ 칼로라이징(calorizing)
정답 확인

정답 ③

70번
60~70% Ni에 Cu를 첨가한 것으로 내열ㆍ내식성이 우수 하므로 터빈 날개, 펌프 임펠러 등의 재료로 사용되는 합 금은?
  1. ① Y 합금
  2. ② 모네메탈
  3. ③ 콘스탄탄
  4. ④ 문쯔메탈
정답 확인

정답 ②

71번
두 개의 유입 관로의 압력에 관계없이 정해진 출구 유량이 유지되도록 합류하는 밸브는?
  1. ① 집류 밸브
  2. ② 셔틀 밸브
  3. ③ 적층 밸브
  4. ④ 프리필 밸브
정답 확인

정답 ①

72번
유압펌프의 종류가 아닌 것은?
  1. ① 기어펌프
  2. ② 베인펌프
  3. ③ 피스톤펌프
  4. ④ 마찰펌프
정답 확인

정답 ④

73번
그림과 같은 유압 회로도에서 릴리프 밸브는?
일반기계기사 2018년 3회 73번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ①

74번
다음의 설명에 맞는 원리는?
일반기계기사 2018년 3회 74번 문제 그림
  1. ① 보일의 원리
  2. ② 샤를의 원리
  3. ③ 파스칼의 원리
  4. ④ 아르키메데스의 원리
정답 확인

정답 ③

75번
유압펌프에 있어서 체적효율이 90%이고 기계효율이 80% 일 때 유압펌프의 전효율은?
  1. ① 90%
  2. ② 88.8%
  3. ③ 72%
  4. ④ 23.7%
정답 확인

정답 ③

76번
다음 유압 기호는 어떤 밸브의 상세기호인가?
  1. ① 직렬형 유량조정 밸브
  2. ② 바이패스형 유량조정 밸브
  3. ③ 체크밸브 붙이 유량조정 밸브
  4. ④ 기계조작 가변 교축밸브
정답 확인

정답 ②

77번
그림과 같은 유압기호의 명칭은?
일반기계기사 2018년 3회 77번 문제 그림
  1. ① 모터
  2. ② 필터
  3. ③ 가열기
  4. ④ 분류밸브 일반 필터기호
정답 확인

정답 ②

78번
동일 축상에 2개 이상의 펌프 작용 요소를 가지고, 각각 독립한 펌프 작용을 하는 형식의 펌프는?
  1. ① 다단 펌프
  2. ② 다련 펌프
  3. ③ 오버 센터 펌프
  4. ④ 가역회전형 펌프
정답 확인

정답 ②

79번
유압펌프에서 실제 토출량과 이론 토출량의 비를 나타내는 용어는?
  1. ① 펌프의 토크효율
  2. ② 펌프의 전효율
  3. ③ 펌프의 입력효율
  4. ④ 펌프의 용적효율
정답 확인

정답 ④

80번
다음 중 어큐뮬레이터 회로(accumulator circuit)의 특징에 해당되지 않는 것은?
  1. ① 사이클 시간 단축과 펌프 용령 저감
  2. ② 배관 파손 방지
  3. ③ 서지압의 방지
  4. ④ 맥동의 발생
정답 확인

정답 ④

81번
스프링과 질량만으로 이루어진 1자유도 진동시스템에 대한 설명으로 옳은 것은?
  1. ① 질량이 커질수록 시스템의 고유진동수는 커지게 된다.
  2. ② 스프링 상수가 클수록 움직이기가 힘들어져서 진동 주 기가 길어진다.
  3. ③ 외력을 가하는 주기와 시스템의 고유주기가 일치하면 이론적으로는 응답변위는 무한대로 커진다.
  4. ④ 외력의 최대 진폭의 크기에 따라 시스템의 응답 주기는 변한다.
정답 확인

정답 ③

82번
공 A가 υ0의 속도로 그림과 같이 정지된 공 B와 C지점에 서 부딪힌다. 두 공 사이의 반발계수가 1이고 충돌각도가 θ일 때 충돌 후에 공 B의 속도의 크기는? (단, 두 공의 질량은 같고, 마찰은 없다고 가정한다.)
  1. ① 1/2υ0sinθ
  2. ② 1/2υ0cosθ
  3. ③ υ0sinθ
  4. ④ υ0cosθ
정답 확인

정답 ④

83번
그림에서 질량 100kg의 물체 A와 수평면 사이의 마찰계수 는 0.3이며 물체 B의 질량은 30kg이다. 힘 Py의 크기는 시간(t[s])의 함수이며 Py[N]=15t2이다. t는 0s에서 물체 A가 오른쪽으로 2m/s로 운동을 시작한다면 t가 5s일 때 이 물체(A)의 속도는 약 몇 m/s인가?
일반기계기사 2018년 3회 83번 문제 그림
  1. ① 6.81
  2. ② 7.22
  3. ③ 7.81
  4. ④ 8.64
정답 확인

정답 ①

84번

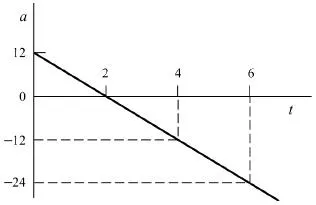

다음 그림은 시간(t)에 대한 가속도(α) 변화를 나타낸 그래 프이다. 가속도를 시간에 대한 함수식으로 옳게 나타낸 것 은?
일반기계기사 2018년 3회 84번 문제 그림
  1. ① a=12-6t
  2. ② a=12+6t
  3. ③ a=12-12t
  4. ④ a=12+12t
정답 확인

정답 ①

86번
원판의 각속도가 5초 만에 0부터 1800rpm까지 일정하게 증가하였다. 이 때 원판의 각가속도는 몇 rad/s2인가?
  1. ① 360
  2. ② 60
  3. ③ 37.7
  4. ④ 3.77
정답 확인

정답 ③

87번
물체의 최대 가속도가 680cm/s2, 매분 480사이클의 진동 수로 조화운동을 한다면 물체의 진동 진폭은 약 몇 mm인 가?
  1. ① 1.8mm
  2. ② 1.2mm
  3. ③ 2.4mm
  4. ④ 2.7mm
정답 확인

정답 ④

90번
20g의 탄환이 수평으로 1200m/s의 속도로 발사되어 정지 해 있던 300g의 블록에 박힌다. 이 후 스프링에 발생한 최대 압축 길이는 약 몇 m인가? (단, 스프링상수는 200N/m이고 처음에 변형되지 않은 상태였다. 바닥과 블 록 사이의 마찰은 무시한다.)
  1. ① 2.5
  2. ② 3.0
  3. ③ 3.5
  4. ④ 4.0
정답 확인

정답 ②

91번
강의 열처리에서 탄소(C)가 고용된 면심입방격자 구조의 γ 철로서 매우 안정된 비자성체인 급냉조직은?
일반기계기사 2018년 3회 91번 문제 그림
  1. ① 오스테나이트(Austenite)
  2. ② 마텐자이트(Martensite)
  3. ③ 트루스타이트(Troostite)
  4. ④ 소르바이트(sorbite)
정답 확인

정답 ①

92번
단식분할법을 이용하여 밀링가공으로 원을 중심각 씩 분할하고자 한다. 분할판 27구멍을 사용하면 가장 적 합한 가공법은?
  1. ① 분할판 27구멍을 사용하여 17구멍씩 돌리면서 가공한 다.
  2. ② 분할판 27구멍을 사용하여 20구멍씩 돌리면서 가공한 다.
  3. ③ 분할판 27구멍을 사용하여 12구멍씩 돌리면서 가공한 다.
  4. ④ 분할판 27구멍을 사용하여 8구멍씩 돌리면서 가공한다.  
정답 확인

정답 ①

93번
선반에서 연동척에 대한 설명으로 옳은 것은?
  1. ① 4개의 돌려 맞출 수 있는 조(jaw)가 있고, 조는 각각 개별적으로 조절된다.
  2. ② 원형 또는 6각형 단면을 가진 공작물을 신속히 고정시 킬 수 있는 척이며, 조(jaw)는 3개가 있고, 동시에 작 동한다.
  3. ③ 스핀들 테이퍼 구멍에 슬리브를 꽂고, 여기에 척을 꽂 은 것으로 가는 지름 고정에 편리한다.
  4. ④ 원판 안에 전자석을 장입하고, 이것에 직류전류를 보내 어 척(chuck)을 자화시켜 공작물을 고정한다.
정답 확인

정답 ②

94번
1차로 가공된 가공물의 안지름보다 다소 큰 강구를 압입하 여 통과시켜서 가공물의 표면을 소성 변형시켜 가공하는 방법으로 표면 거칠기가 우수하고 정밀도를 높이는 것은?
  1. ① 래핑
  2. ② 호닝
  3. ③ 버니싱
  4. ④ 슈퍼 버니싱
정답 확인

정답 ③

95번
특수 윤활제로 분류되는 극압 윤활유에 첨가하는 극압물이 아닌 것은?
  1. ① 염소
  2. ② 유황
  3. ③ 인
  4. ④ 동
정답 확인

정답 ④

96번
지름이 50mm인 연삭숫돌로 지름이 10mm인 공작물을 연 삭할 때 숫돌바퀴의 회전수는 약 몇 rpm인가? (단, 숫돌 의 원주속도는 1500m/min이다.)
  1. ① 4759
  2. ② 5809
  3. ③ 7449
  4. ④ 9549
정답 확인

정답 ④

97번
스폿용접과 같은 원리로 접합할 모재의 한쪽판에 돌기를 만들어 고정전극위에 겹쳐놓고 가동전극으로 통전과 동시 에 가압하여 저항열로 가열된 돌기를 접합시키는 용접법 은?
  1. ① 플래시 버트 용접
  2. ② 프로젝션 용접
  3. ③ 옵셋 용접
  4. ④ 단접
정답 확인

정답 ②

98번
용융금속에 압력을 가하여 주조하는 방법으로 주형을 회전 시켜 주형 내면을 균일하게 압착시키는 주조법은?
  1. ① 셸 몰드법
  2. ② 원심주조법
  3. ③ 저압주조법
  4. ④ 진공주조법
정답 확인

정답 ②

99번
압연공정에서 압연하기 전 원재료의 두께를 50mm, 압연 후 재료의 두께를 30mm로 한다면 압하율(draft percent) 은 얼마인가?
  1. ① 20%
  2. ② 30%
  3. ③ 40%
  4. ④ 50%
정답 확인

정답 ③

100번
내경 측정용 게이지가 아닌 것은?
  1. ① 게이지 블록
  2. ② 실린더 게이지
  3. ③ 버니어 켈리퍼스
  4. ④ 내경 마이크로미터 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①

이전 회차2018년 2회 다음 회차2019년 1회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
