일반기계기사 2018년 2회 기출문제

2018-04-28 시행 · 86문항

이 회차 문제 풀기 →
3번
그림과 같은 보에서 발생하는 최대굽힘 모멘트는 몇 kN∙m 인 가?
일반기계기사 2018년 2회 3번 문제 그림
  1. ① 2
  2. ② 5
  3. ③ 7
  4. ④ 10
정답 확인

정답 ②

6번
그림에서 784.8N과 평형을 유지하기 위한 힘 F1과 F2는?
일반기계기사 2018년 2회 6번 문제 그림
  1. ① F1= 392.5 N, F2= 632.4 N
  2. ② F1= 790.4 N, F2= 632.4 N
  3. ③ F1= 790.4 N, F2= 395.2 N
  4. ④ F1= 632.4 N, F2= 395.2 N
정답 확인

정답 ④

7번
지름이 60mm인 연강축이 있다. 이 축의 허용전단응력은 40MPa이며 단위길이 1m당 허용 회전각도는 1.5° 이다. 연강 의 전단 탄성계수를 80GPa이라 할 때 이 축의 최대 허용 토 크는 약 몇 N∙m 인가? (단, 이 코일에 작용하는 힘은 P, 가 로탄성게수는 G이다.)
  1. ① 696
  2. ② 1696
  3. ③ 2664
  4. ④ 3664
정답 확인

정답 ②

8번
지름 3cm인 강축이 26.5 rev/s의 각속도로 26.5kW의 동력을 전달하고 있다. 이 축에 발생하는 최대 전단응력은 약 몇 MPa 인가?
  1. ① 30
  2. ② 40
  3. ③ 50
  4. ④ 60
정답 확인

정답 ①

9번
폭 3cm, 높이 4cm의 직사각형 단면을 갖는 외팔보가 자유단 에 그림에서와 같이 집중하중을 받을 때 보 속에 발생하는 최대전단응력은 몇 N/cm2인가?
일반기계기사 2018년 2회 9번 문제 그림
  1. ① 12.5
  2. ② 13.5
  3. ③ 14.5
  4. ④ 15.5
정답 확인

정답 ①

10번
평면 응력 상태에서 εx=-150×10-6, εy=-280 ×10-6, rxy=850×10-6일 때, 최대주변형률(ε1)과 최소주변형률(ε2)은 각각 약 얼마인가?
  1. ① ε1=215×10-6, ε2=-645×10-6
  2. ② ε1=645×10-6, ε2=215×10-6
  3. ③ ε1=315×10-6, ε2=645×10-6
  4. ④ ε1=-545×10-6, ε2=315×10-6
정답 확인

정답 ①

11번
길이 6m 인 단순 지지보에 등분포하중 q가 작용할 때 단면 에 발생하는 최대 굽힘응력이 337.5MPa이라면 등분포하중 q는 약 몇 kN/m인가? (단, 보의 단면은 폭 x 높이 = 40mm x 100 mm 이다.)
  1. ① 4
  2. ② 5
  3. ③ 6
  4. ④ 7
정답 확인

정답 ②

14번
그림과 같이 길이가 동일한 2개의 기둥 상단에 중심 압축 하중 2500N이 작용할 경우 전체 수축량은 약 몇 mm인가? (단, 단면적 A1= 1000mm2, A2= 2000mm2, 길이 L=300mm, 재료의 탄성계수 E= 90GPa 이다.)
일반기계기사 2018년 2회 14번 문제 그림
  1. ① 0.625
  2. ② 0.0625
  3. ③ 0.00625
  4. ④ 0.000625
정답 확인

정답 ③

15번
최대 사용강도 400MPa의 연강봉에 30kN의 축방향의 인장 하중이 가해질 경우 강봉의 최소지름은 몇 cm까지 가능한 가? (단, 안전율은 5이다.)
  1. ① 2.69
  2. ② 2.99
  3. ③ 2.19
  4. ④ 3.02
정답 확인

정답 ③

16번

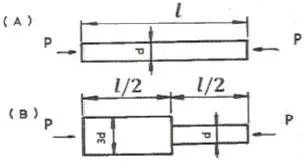

그림과 같이 A, B의 원형 단면봉은 길이가 같고, 지름이 다 르며, 양단에서 같은 압축하중 P를 받고 있다. 응력은 각 단 면에서 균일하게 분포된다고 할 때 저장되는 탄성 변형 에 너지의 는 얼마가 되겠는가?
일반기계기사 2018년 2회 16번 문제 그림일반기계기사 2018년 2회 16번 문제 그림
  1. ① 1/3
  2. ② 5/9
  3. ③ 2
  4. ④ 9/5
정답 확인

정답 ②

17번
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa인가? (단, 핀의 직경은 1cm이다.)
  1. ① 12.73
  2. ② 13.24
  3. ③ 15.63
  4. ④ 16.56
정답 확인

정답 ①

19번
지름 20 mm, 길이 1000 mm의 연강봉이 50kN의 인장하중 을 받을 때 발생하는 신장량은 약 몇 mm인가? (단, 탄성계 수 E = 210GPa이다.)
  1. ① 7.58
  2. ② 0.758
  3. ③ 0.0758
  4. ④ 0.00758
정답 확인

정답 ②

20번
지름이 0.1m이고 길이가 15m인 양단힌지인 원형강 장주의 좌굴임계하중은 약 몇 kN인가? (단, 장주의 탄성계수는 200GPa이다.)
  1. ① 43
  2. ② 55
  3. ③ 67
  4. ④ 79
정답 확인

정답 ①

21번
온도 150℃, 압력 0.5MPa의 공기 0.2kg이 압력이 일정한 과정에서 원래 체적의 2배로 늘어난다. 이 과정에서의 일은 약 몇 kJ인가? (단, 공기는 기체상수가 0.287kJ/(kg∙K)인 이 상기체로 가정한다.)
  1. ① 12.3 kJ
  2. ② 16.5 kJ
  3. ③ 20.5 kJ
  4. ④ 24.3 kJ
정답 확인

정답 ④

22번
마찰이 없는 실린더 내에 온도 500K, 비엔트로피 3kJ/(kg∙ K)인 이상기체가 2kg 들어있다. 이 기체의 비엔트로피가 10kJ/(kg∙K)이 될 때까지 등온괴정으로 가열한다면 가열량 은 약 몇 kJ인가?
  1. ① 1400 kJ
  2. ② 2000 kJ
  3. ③ 3500 kJ
  4. ④ 7000 kJ
정답 확인

정답 ④

23번
랭킨 사이클의 열효율을 높이는 방법으로 틀린 것은?
  1. ① 복수기의 압력을 저하시킨다.
  2. ② 보일러 압력을 상승시킨다.
  3. ③ 재열(reheat) 장치를 사용한다.
  4. ④ 터빈 출구 온도를 높인다.
정답 확인

정답 ④

24번
유체의 교축과정에서 Joule-Thomson 계수 (μJ)가 중요하게 고려되는데 이에 대한 설명으로 옳은 것은?
  1. ① 등엔탈피 과정에 대한 온도변화와 압력변화와 비를 나타 내며 μJ＜0인 경우 온도상승을 의미한다.
  2. ② 등엔탈피 과정에 대한 온도변화와 압력변화의 비를 나타 내며 μJ＜0인 경우 온도 강하를 의미한다.
  3. ③ 정적 과정에 대한 온도변화와 압력변화의 비를 나타내며 μJ＜0인 경우 온도 상승을 의미한다.
  4. ④ 정적 과정에 대한 온도변화와 압력변화의 비를 나타내며 μJ＜0인 경우 온도 강하를 의미한다.
정답 확인

정답 ①

25번
이상적인 카르노 사이클의 열기관이 500℃인 열원으로부터 500 kJ을 받고, 25℃에 열을 방출한다. 이 사이클의 일(W) 과 효율(nth)은 얼마인가?
  1. ① W= 307.2 kJ, nth = 0.6143
  2. ② W= 207.2 kJ, nth = 0.5748
  3. ③ W= 250.3 kJ, nth = 0.8316
  4. ④ W= 401.5 kJ, nth = 0.6517
정답 확인

정답 ①

26번
Brayton 사이클에서 압축기 소요일은 175 kJ/kg, 공급열은 627 kJ/kg, 터빈 발생일은 406 kJ/kg로 작동될 때 열효율 은 약 얼마인가?
  1. ① 0.28
  2. ② 0.37
  3. ③ 0.42
  4. ④ 0.48
정답 확인

정답 ②

27번
그림과 같이 다수의 추를 올려놓은 피스톤이 장착된 실린더 가 있는데, 실린더 내의 압력은 300 kPa, 초기 체적은 0.05m3이다. 이 실린더에 열을 가하면서 적절히 추를 제거 하여 포리트로픽 지수가 1.3인 폴리트로픽 변화가 일어나도 록 하여 최종적으로 실린더 내의 체적이 0.2m3이 되었다면 가스가 한 일은 약 몇 kJ인가?
일반기계기사 2018년 2회 27번 문제 그림
  1. ① 17
  2. ② 18
  3. ③ 19
  4. ④ 20
정답 확인

정답 ①

28번
다음의 열역학 상태량 중 종량적 상태량(extensive property)에 속하는 것은?
  1. ① 압력
  2. ② 체적
  3. ③ 온도
  4. ④ 밀도
정답 확인

정답 ②

29번
피스톤-실린더 장치 내에 공기가 0.3m3에서 0.1m3으로 압 축되었다. 압축되는 동안 압력(P)과 체적(V) 사이에 p = aV-2의 관계가 성립하며, 계수 a = 6kPa∙m6이다. 이 과정 동안 공기가 한 일은 약 얼마인가?
  1. ① -53.3 kJ
  2. ② -1.1 kJ
  3. ③ 253 kJ
  4. ④ -40 kJ
정답 확인

정답 ④

30번
매시간 20kg의 연료를 소비하여 74kW의 동력을 생산하는 가솔린 기관의 열효율은 약몇 %인가? (단, 가솔린의 저위발 열량은 43470kJ/kg이다.)
  1. ① 18
  2. ② 22
  3. ③ 31
  4. ④ 43
정답 확인

정답 ③

31번
다음 중 이상적인 증기 터빈의 사이클인 랭킨사이클을 옳게 나타낸 것은?
  1. ① 가역등온압축 → 정압가열 → 가역등온팽창 → 정압냉각
  2. ② 가역단열압축 → 정압가열 → 가역단열팽창 → 정압냉각
  3. ③ 가역등온압축 → 정적가열 → 가역등온팽창 → 정적냉각
  4. ④ 가역단열압축 → 정적가열 → 가역단열팽창 → 정적냉각
정답 확인

정답 ②

32번
내부 에너지가 30kJ인 물체에 열을 가하여 내부 에너지가 50kJ이 되는 동안에 외부에 대하여 10kJ의 일을 하였다. 이 물체에 가해진 열량은?
  1. ① 10kJ
  2. ② 20kJ
  3. ③ 30kJ
  4. ④ 60kJ
정답 확인

정답 ③

33번
천제연 폭포의 높이가 55m이고 주위와 열교환을 무시한다 면 폭포수가 낙하한 후 수면에 도달할 때까지 온도 상승은 약 몇 K인가? (단, 폭포수의 비열은 4.2kJ/(kg∙K) 이다.)
  1. ① 0.87
  2. ② 0.31
  3. ③ 0.13
  4. ④ 0.68
정답 확인

정답 ③

34번
어떤 카르노 열기관이 100℃ 와 30℃ 사이에서 작동되며 100℃의 고온에서 100 kJ의 열을 받아 40kJ의 유용한 일을 한다면 이 열기관에 대하여 가장 옳게 설명한 것은?
  1. ① 열역학 제 1법칙에 위배된다.
  2. ② 열역학 제 2법칙에 위배된다.
  3. ③ 열역학 제1법칙과 제2법칙에 모두 위배되지 않는다.
  4. ④ 열역학 제1법칙과 제2법칙에 모두 위배된다.
정답 확인

정답 ②

35번
증기 압축 냉동 사이클로 운전하는 냉동기에서 압축기 입 구, 응축기 입구, 증발기 입구의 엔탈피가 각각 387.2kJ/kg, 435.1kJ/kg, 241.8kJ/kg일 경우 성능계수는 약 얼마인가?
  1. ① 3.0
  2. ② 4.0
  3. ③ 5.0
  4. ④ 6.0
정답 확인

정답 ①

36번
온도 20℃에서 계기압력 0.183MPa의 타이어가 고속주행으 로 온도 80℃로 상승할 때 압력은 주행 전과 비교하여 약 몇 kPa 상승하는가? (단, 타이어의 체적은 변하지 않고, 타 이어 내의 공기는 이상기체로 가정한다. 그리고 대기압은 101.3kPa이다.)
  1. ① 37 kPa
  2. ② 58 kPa
  3. ③ 286 kPa
  4. ④ 445 kPa
정답 확인

정답 ②

38번
1 kg의 공기가 100℃ 를 유지하면서 가역등온팽창하여 외 부에 500kJ의 일을 하였다. 이 때 엔트로피의 변화량은 약 몇 kJ/K인가?
  1. ① 1.895
  2. ② 1.665
  3. ③ 1.467
  4. ④ 1.340
정답 확인

정답 ④

39번
습증기 상태에서 엔탈피 h를 구하는 식은? (단, hf는 포화액 의 엔탈피, hg 는 포화증기의 엔탈피, x는 건도이다.)
  1. ① h=hf+(xhg-hf)
  2. ② h=hf+x(hg-hf)
  3. ③ h=hg+(xhf-hg)
  4. ④ h=hg+x(hg-hf)
정답 확인

정답 ②

41번
길이가 150m의 배가 10m/s의 속도로 항해하는 경우를 길 이 4m의 모형 배로 실험하고자 할 때 모형 배의 속도는 약 몇 m/s로 해야 하는가?
  1. ① 0.133
  2. ② 0.534
  3. ③ 1.068
  4. ④ 1.633
정답 확인

정답 ④

42번
그림과 같은 수문(폭x높이 = 3m x 2m)이 있을 경우 수문에 작용하는 힘의 작용점은 수면에서 몇 m 깊이에 있는가?
일반기계기사 2018년 2회 42번 문제 그림
  1. ① 약 0.7m
  2. ② 약 1.1m
  3. ③ 약 1.3m
  4. ④ 약 1.5m
정답 확인

정답 ③

43번
흐르는 물의 속도가 1.4m/s일 때 속도 수두는 약 몇 m인 가?
  1. ① 0.2
  2. ② 10
  3. ③ 0.1
  4. ④ 1
정답 확인

정답 ③

44번
다음의 무차원수 중 개수로와 같은 자유표면 유동과 가장 밀접한 관련이 있는 것은?
  1. ① Euler수
  2. ② Froude수
  3. ③ Mach수
  4. ④ Plantl수
정답 확인

정답 ②

45번
x, y평면의 2차원 비압축성 유동장에서 유동함수(stream function) 는 =3xy로주어진다. 점 (6, 2)과 점 (4, 2)사이를 흐르는 유량은?
일반기계기사 2018년 2회 45번 문제 그림일반기계기사 2018년 2회 45번 문제 그림
  1. ① 6
  2. ② 12
  3. ③ 16
  4. ④ 24
정답 확인

정답 ②

46번
원통 속의 물이 중심축에 대하여 ω의 각속도로 강체와 같이 등속회전하고 있을 때 가장 압력이 높은 지점은?
일반기계기사 2018년 2회 46번 문제 그림
  1. ① 바닥면의 중심점 A
  2. ② 액체 표면의 중심점 B
  3. ③ 바닥면의 가장자리 C
  4. ④ 액체 표면의 가장자리 D
정답 확인

정답 ③

47번
개방된 탱크 내에 비중이 0.8인 오일이 가득차 있다. 대기 압이 101 kPa라면, 오일탱크 수면으로부터 3m 깊이에서 절 대압력은 약 몇 kPa인가?
  1. ① 25
  2. ② 249
  3. ③ 12.5
  4. ④ 125
정답 확인

정답 ④

48번
그림과 같이 물이 고여있는 큰 댐 아래에 터빈이 설치되어 있고, 터빈의 효율이 85%이다. 터빈 이외에서의 다른 모든 손실을 무시할 때 터빈의 출력은 약 몇 kW인가? (단, 터빈 출구관의 지름은 0.8m, 출구속도 V는 10m/s이고 출구압력 은 대기압이다.)
일반기계기사 2018년 2회 48번 문제 그림
  1. ① 1043
  2. ② 1227
  3. ③ 1470
  4. ④ 1732
정답 확인

정답 ①

49번
2차원 정상유동의 속도 방정식이 V=3(-xi+yj)라고 할 때, 이 유동의 유선의 방정식은? (단, C는 상수를 의미한다.)
  1. ① xy=C
  2. ② y/x=C
  3. ③ x2y=C
  4. ④ x3y=C
정답 확인

정답 ①

50번
지름 2cm의 노즐을 통하여 평균속도 0.5m/s로 자동차의 연 료 탱크에 비중 0.9인 휘발유 20kg 채우는데 걸리는 시간은 약 몇 s 인가?
  1. ① 66
  2. ② 78
  3. ③ 102
  4. ④ 141
정답 확인

정답 ④

51번
체적탄성계수가 2.086GPa인 기름의 체적을 1% 감소시키려 면 가해야 할 압력은 몇 Pa인가?
  1. ① 2.086x107
  2. ② 2.086x104
  3. ③ 2.086x103
  4. ④ 2.086x102
정답 확인

정답 ①

52번
경계층의 박리(separation)현상이 일어나기 시작하는 위치 는?
  1. ① 하류방향으로 유속이 증가할 때
  2. ② 하류방향으로 유속이 감소할 때
  3. ③ 경계층 두께가 0으로 감소될 때
  4. ④ 하류방향의 압력기울기가 역으로 될 때
정답 확인

정답 ④

53번
원관 내에 완전발달 층류유동에서 유량에 대한 설명으로 옳 은 것은?
  1. ① 관의 길이에 비례한다.
  2. ② 관 지름의 제곱에 반비례한다.
  3. ③ 압력강하에 반비례한다.
  4. ④ 점성계수에 반비례한다.
정답 확인

정답 ④

54번
표면장력의 차원으로 맞는 것은? (단, M : 질량, L : 길이, T : 시간)
  1. ① MLT-2
  2. ② ML2T-1
  3. ③ ML-1T-2
  4. ④ MT-2
정답 확인

정답 ④

55번
수평으로 놓인 안지름 5 cm인 곧은 원관속에서 점성계수 0.4Pa∙s의 유체가 흐르고 있다. 관의 길이 1m당 압력강하가 8 kPa이고 흐름 상태가 층류일 때 관 중심부에서의 최대 유 속(m/s)은?
  1. ① 3.125
  2. ② 5.217
  3. ③ 7.312
  4. ④ 9.714
정답 확인

정답 ①

56번
그림과 같이 비중 0.8인 기름이 흐르고 있는 개수로에 단순 피토관을 설치하였다. Δh=20mm, h=30mm일 때 속도 V는 약 몇 m/s 인가?
일반기계기사 2018년 2회 56번 문제 그림
  1. ① 0.56
  2. ② 0.63
  3. ③ 0.77
  4. ④ 0.99
정답 확인

정답 ②

58번
여객기가 888km/h 로 비행하고 있다. 엔진의 노즐에서 연 소가스를 375m/s로 분출하고, 엔진의 흡기량과 배출되는 연소가스의 양은 같다고 가정하면 엔진의 추진력은 약 몇N 인가? (단, 엔진의 흡기량은 30kg/s이다.)
  1. ① 3850N
  2. ② 5325N
  3. ③ 7400N
  4. ④ 11250N
정답 확인

정답 ①

60번
지름이 10mm의 매끄러운 관을 통해서 유량 0.02L/s의 물 이 흐를 때 길이 10m에 대한 압력손실은 약 몇 Pa 인가? (단, 물의 동점성계수는 1.4×10-6 이다.
  1. ① 1.140 Pa
  2. ② 1.819 Pa
  3. ③ 1140 Pa
  4. ④ 1819 Pa
정답 확인

정답 ③

61번
다음은 일반적으로 수지에 나타나는 배향특성에 대한 설명 으로 틀린 것은?
  1. ① 금형온도가 높을수록 배향은 커진다.
  2. ② 수지의 온도가 높을수록 배향이 작아진다.
  3. ③ 사출 시간이 증가할수록 배향이 증대된다.
  4. ④ 성형품의 살두께가 얇아질수록 배향이 커진다.
정답 확인

정답 ①

62번
표점거리가 100mm, 시험편의 평행부 지름이 14mm인 시험 편을 최대하중 6400kgf로 인장한 후 표점거리가 120mm로 변화 되었을 때 인장강도는 약 몇 kgf/mm2인가?
  1. ① 10.4
  2. ② 32.7
  3. ③ 41.6
  4. ④ 61.4
정답 확인

정답 ③

63번
금속침투법 중 Zn을 강 표면에 침투 확산시키는 표면처리법 은?
  1. ① 크로마이징
  2. ② 세라다이징
  3. ③ 칼로라이징
  4. ④ 브로나이징
정답 확인

정답 ②

64번
다음 그림과 같은 상태도의 명칭은?
일반기계기사 2018년 2회 64번 문제 그림
  1. ① 편정형 고용체 상태도
  2. ② 전율 고용체 상태도
  3. ③ 공정형 한율 상태도
  4. ④ 부분 고용체 상태도
정답 확인

정답 ②

65번
황(S) 성분이 적은 선철을 용해로에서 용해한 후 주형에 주 입 전 Mg, Ca 등을 첨가시켜 흑연을 구상화한 주철은?
  1. ① 합금주철
  2. ② 칠드주철
  3. ③ 가단주철
  4. ④ 구상흑연주철
정답 확인

정답 ④

66번
금속나트륨 또는 플루오르화 알칼리 등의 첨가에 의해 조직 이 미세화 되어 기계적성질의 개선 및 가공성이 증대되는 합금은?
  1. ① Al - Si
  2. ② Cu - Sn
  3. ③ Ti - Zr
  4. ④ Cu - Zn
정답 확인

정답 ①

67번
다음 합금 중 베어링용 합금이 아닌 것은?
  1. ① 화이트메탈
  2. ② 켈밋합금
  3. ③ 배빗메탈
  4. ④ 문쯔메탈
정답 확인

정답 ④

68번
상온에서 순철의 결정격자는?
  1. ① 체심입방격자
  2. ② 면심입방격자
  3. ③ 조밀육방격자
  4. ④ 정밥격자
정답 확인

정답 ①

69번
탄소함유량이 0.8%가 넘는 고탄소강의 담금질 온도로 가장 적당한 것은?
  1. ① A1온도보다 30 ~ 50℃ 정도 높은 온도
  2. ② A2온도보다 30 ~ 50℃ 정도 높은 온도
  3. ③ A3온도보다 30 ~ 50℃ 정도 높은 온도
  4. ④ A4 온도보다 30 ~ 50℃ 정도 높은 온도
정답 확인

정답 ①

70번
영구 자석강이 갖추어야 할 조건으로 가장 적당한 것은?
  1. ① 잔류자속 밀도 및 보자력이 모두 클 것
  2. ② 잔류자속 밀도 및 보자력이 모두 작을 것
  3. ③ 잔류자속 밀도가 작고 보자력이 클 것
  4. ④ 잔류자속 밀도가 크고 보자력이 작을 것
정답 확인

정답 ①

71번
체크밸브, 릴리프 밸브 등에서 압력이 상승하고 밸브가 열 리기 시작하여 어느 일정한 흐름의 양이 인정되는 압력은?
  1. ① 토출 압력
  2. ② 서지 압력
  3. ③ 크래킹 압력
  4. ④ 오버라이드 압력
정답 확인

정답 ③

72번
그림은 KS 유압 도면기호에서 어떤 밸브를 나타낸 것 인 가?
일반기계기사 2018년 2회 72번 문제 그림
  1. ① 릴리프 밸브
  2. ② 무부하 밸브
  3. ③ 시퀀스 밸브
  4. ④ 감압 밸브
정답 확인

정답 ②

73번
다음 유압회로는 어떤 회로에 속하는가?
  1. ① 로크 회로
  2. ② 무부화 회로
  3. ③ 블리드 오프 회로
  4. ④ 어큐뮬레이터 회로
정답 확인

정답 ①

74번
유압모터의 종류가 아닌 것은?
  1. ① 회전피스톤 모터
  2. ② 베인 모터
  3. ③ 기어 모터
  4. ④ 나사 모터
정답 확인

정답 ④

75번
유압 베인 모터의 1회전 당 유량이 50cc일 때, 공급 압력을 800 N/cm2 , 유량을 30L/min 으로 할 경우 베인 모터의 회전수는 약 몇 rpm인가? (단, 누설량은 무시한다.)
  1. ① 600
  2. ② 1200
  3. ③ 2666
  4. ④ 5333
정답 확인

정답 ①

76번
그림과 같은 유압 잭에서 지름이 D2=2D1일 때 누르는 힘 F1과 F2의 관계를 나타낸 식으로 옳은 것은?
일반기계기사 2018년 2회 76번 문제 그림
  1. ① F2 = F1
  2. ② F2 = 2F1
  3. ③ F2 = 4F1
  4. ④ F2= 8F1
정답 확인

정답 ③

77번
다음 어큐뮬레이터의 종류 중 피스톤 형의 특징에 대한 설 명으로 가장 적절하지 않는 것은?
  1. ① 대형도 제작이 용이하다.
  2. ② 축유량을 크게 잡을 수 있다.
  3. ③ 형상이 간단하고 구성품이 적다.
  4. ④ 유실에 가스 침입의 염려가 없다.
정답 확인

정답 ④

78번
주로 펌프의 흡입구에 설치되어 유압작동유의 이물질을 제 거하는 용도로 사용하는 기기는?
  1. ① 드레인 플러그
  2. ② 스트레이너
  3. ③ 블래더
  4. ④ 배플
정답 확인

정답 ②

79번
카운터 밸런스 밸브에 관한 설명으로 옳은 것은?
  1. ① 두 개 이상의 분기 회로를 가질 때 각 유압 실린더를 일 정한 순서로 순차 작동시킨다.
  2. ② 부하의 낙하를 방지하기 위해서, 배압을 유지하는 압력 제어 밸브이다.
  3. ③ 회로 내의 최고 압력을 설정해 준다.
  4. ④ 펌프를 무부하 운전시켜 동력을 절감시킨다.
정답 확인

정답 ②

80번
유압 기본회로 중 미터인 회로에 대한 설명으로 옳은 것은?
  1. ① 유량제어 밸브는 실린더에서 유압작동유의 출구 측에 설 치한다.
  2. ② 유량제어 밸브를 탱크로 바이패스 되는 관로 쪽에 설치 한다.
  3. ③ 릴리프밸프를 통하여 분기되는 유량으로 인한 동력손실 이 크다.
  4. ④ 압력설정 회로로 체크밸브에 의하여 양방향만의 속도가 제어된다.
정답 확인

정답 ③

81번
압축된 스프링으로 100g의 추를 밀어올려 위에 있는 종을 치는 완구를 설계하려고 한다. 스프링 상수가 80N/m라면 종을 치게 하기 위한 최소의 스프링 압축량은 약 몇 cm인 가? (단, 그림의 상태는 스프링이 전혀 변형되지 않은 상태 이며 추가 종을 칠 때는 이미 추와 스프링은 분리된 상태이 다. 또한 중력은 아래로 작용하고 스프링의 질량은 무시한 다.)
일반기계기사 2018년 2회 81번 문제 그림
  1. ① 8.5cm
  2. ② 9.9cm
  3. ③ 10.6cm
  4. ④ 12.4cm
정답 확인

정답 ②

82번
그림과 같은 진동계에서 무게 W는 22.68N, 댐핑계수 C는 0.0579N∙s/cm, 스프링 정수K가 0.357N/cm일 때 감쇠비 (damping ratio)는 약 얼마인가?
일반기계기사 2018년 2회 82번 문제 그림
  1. ① 0.19
  2. ② 0.22
  3. ③ 0.27
  4. ④ 0.32
정답 확인

정답 ④

83번
경사면에 질량 M의 균일한 원기둥이 있다. 이 원기둥에 감 겨 있는 실을 경사면과 동일한 방향으로 위쪽으로 잡아당길 때, 미끄럼이 일어나지 않기 위한 실의 장력 T의 조건은? (단, 경사면의 각도를 α, 경사면과 원기둥사이의 마찰계수를 μs, 중력가속도를 g라 한다.)
  1. ① T ≤ Mg(3μs sinα + cosα)
  2. ② T ≤ Mg(3μs sinα - cosα)
  3. ③ T ≤ Mg(3μs cosα+ sinα)
  4. ④ T ≤ Mg(3μs cosα- sinα)
정답 확인

정답 ④

84번
펌프가 견고한 지면 위의 네 모서리에 하나씩 총 4개의 동 일한 스프링으로 지지되어 있다. 이 스프링의 정적 처짐이 3cm일 때, 이 기계의 고유진동수는 약 몇 Hz인가?
  1. ① 3.5
  2. ② 7.6
  3. ③ 2.9
  4. ④ 4.8
정답 확인

정답 ③

85번
그림과 같이 2개의 질량이 수평으로 놓인 마찰이 없는 막대 위를 미끄러진다. 두 질량의 반발계수가 0.6일 때 충동 후 A의 속도(uA)와 B의 속도(uB)로 옳은 것은?
일반기계기사 2018년 2회 85번 문제 그림
  1. ① uA = 3.65m/s, uB = 1.25m/s
  2. ② uA = 1.25m/s, uB = 3.65m/s
  3. ③ uA = 3.25m/s, uB = 1.65m/s
  4. ④ uA = 1.65m/s, uB = 3.25m/s
정답 확인

정답 ②

86번
다음 설명 중 뉴턴(Newton)의 제 1법칙으로 맞는 것은?
  1. ① 질점의 가속도는 작용하고 있는 합력에 비례하고 그 합 력의 방향과 같은 방향에 있다.
  2. ② 질점에 외력이 작용하지 않으면, 정지상태를 유지하거나 일정한 속도로 일직선상에서 운동을 계속한다.
  3. ③ 상호작용하고 있는 물체간의 작용력과 반작용력은 크기 가 같고 방향이 반대이며, 동일직선상에 있다.
  4. ④ 자유낙하하는 모든 물체는 같은 가속도를 가진다.
정답 확인

정답 ②

87번
그림과 같은 질량은 3kg인 원판의 반지름이 0.2m일 때, x-x`축에 대한 질량관성모멘트의 크기는 약 몇 kg∙m2인가?
일반기계기사 2018년 2회 87번 문제 그림
  1. ① 0.03
  2. ② 0.04
  3. ③ 0.05
  4. ④ 0.06
정답 확인

정답 ④

88번
공을 지면에서 수직방향으로 9.81m/s의 속도로 던져졌을 때 최대 도달 높이는 지면으로부터 약 몇 m인가?
  1. ① 4.9
  2. ② 9.8
  3. ③ 14.7
  4. ④ 19.6
정답 확인

정답 ①

91번
사형(砂型)과 금속형(金屬型)을 사용하며 내마모성이 큰 주 물을 제작할 때 표면은 백주철이 되고 내부는 회주철이 되 는 주조 방법은?
  1. ① 다이캐스팅법
  2. ② 원심주조법
  3. ③ 칠드주조법
  4. ④ 셀주조법
정답 확인

정답 ③

92번
불활성 가스가 공급되면서 용가재인 소모성 전극와이어를 연속적으로 보내서 아크를 발생시켜 용접하는 불활성 가스 아크 용접법은?
  1. ① MIG 용접
  2. ② TIG 용접
  3. ③ 스터드 용접
  4. ④ 레이저 용접
정답 확인

정답 ①

93번
절삭 공구에 발생하는 구성 인선의 방지법이 아닌 것은?
  1. ① 절삭 깊이를 작게 할 것
  2. ② 절삭 속도를 느리게 할 것
  3. ③ 절삭 공구의 인선을 예리하게 할 것
  4. ④ 공구 윗면 경사각(rake angle)을 크게 할 것
정답 확인

정답 ②

95번
0℃이하의 온도에서 냉각시키는 조직으로 공구강의 경도가 증가 및 성능을 향상시킬 수 있으며, 담금질된 오스테나이 트를 마텐자이트화하는 열처리법은?
  1. ① 질량 효과(mass effect)
  2. ② 완전 풀림(full annealing)
  3. ③ 화염 경화(frame hardening)
  4. ④ 심냉 처리(sub-zero treatment)
정답 확인

정답 ④

96번
연삭가공을 한 후 가공표면을 검사한 결과 연삭 크랙(crack) 이 발생되었다. 이 때 조치하여야 할 사항으로 옳지 않은 것은?
  1. ① 비교적 경(硬)하고 연삭성이 좋은 지석을 사용하고 이송 을 느리게 한다.
  2. ② 연삭액을 사용하여 충분히 냉각시킨다.
  3. ③ 결합도가 연한 숫돌을 사용한다.
  4. ④ 연삭 깊이를 적게 한다.
정답 확인

정답 ①

97번
다음 중 아크(Arc) 용접봉의 피복제 역할에 대한 설명으로 가장 적절한 것은?
  1. ① 용착효율을 낮춘다.
  2. ② 전기 통전 작용을 한다.
  3. ③ 응고와 냉각속도를 촉진시킨다.
  4. ④ 산화방지와 산화물의 제거작용을 한다.
정답 확인

정답 ④

98번
다음 중 연삭숫돌의 결합제(bond)로 주성분이 점토와 장석 이고, 열에 강하고 연삭액에 대해서도 안전하므로 광범위하 게 사용되는 결합제는?
  1. ① 비트리파이드
  2. ② 실리케이트
  3. ③ 레지노이드
  4. ④ 셀락
정답 확인

정답 ①

99번
두께 4mm인 탄소강판에 지름 1000mm의 펀칭을 할 때 소 요되는 동력은 약 kW인가? (단, 소재의 전단저항은 245.25MPa, 프레스 슬라이드의 평균속도는 5m/min, 프레 스의 기계효율(η)은 65% 이다.)
  1. ① 146
  2. ② 280
  3. ③ 396
  4. ④ 538
정답 확인

정답 ③

100번
회전하는 상자 속에 공작물과 숫돌입자, 공작액, 콤파운드 등을 넣고 서로 충돌시켜 표면의 요철을 제거하며 매끈한 가공면을 얻는 가공법은?
  1. ① 호닝(honing)
  2. ② 배럴(barrel) 가공
  3. ③ 숏 피닝(shot peening)
  4. ④ 슈퍼 피니싱(super finishing) 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2018년 1회 다음 회차2018년 3회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
