일반기계기사 2020년 2회 기출문제

2020-08-22 시행 · 87문항

이 회차 문제 풀기 →
2번
길이 10m, 단면적 2cm2인 철봉을 100℃에서 그림과 같이 양단을 고정했다. 이 봉의 온도가 20℃로 되었을ㅇ때 인장력 은 약 몇 kN인가? (단, 세로탄성계수는 200GPa, 선팽창계수 a=0.000012/℃ 이다.)
일반기계기사 2020년 2회 2번 문제 그림
  1. ① 19.2
  2. ② 25.5
  3. ③ 38.4
  4. ④ 48.5
정답 확인

정답 ③

4번
그림과 같이 원형단면을 가진 보가 인장하중 P=90kN을 받는 다. 이 보는 강(steel)으로 이루어져 있고, 세로탄성계수 210GPa이며 포와송비 μ=1/3 이다. 이 보의 체적변화 △V는 약 몇 mm3 인가? (단, 보의 직경 d = 30mm, 길이 L = 5m 이다.)
  1. ① 114.28
  2. ② 314.28
  3. ③ 514.28
  4. ④ 714.28
정답 확인

정답 ④

5번
길이 3m, 단면의 지름 3cm 인 균일 단면의 알루미늄 봉이 있다. 이 봉에 인장하중 20kN이 걸리면 봉은 약 몇 cm 늘어 나는가? (단, 세로탄성계수는 72 GPa 이다.)
  1. ① 0.118
  2. ② 0.239
  3. ③ 1.18
  4. ④ 2.39
정답 확인

정답 ①

6번
판 두께 3mm를 사용하여 내압 20kN/cm2을 받을 수 있는 구 형(spherical) 내압용기를 만들려고 할 때, 이 용기의 최대 안 전내경 d를 구하면 몇 cm 인가? (단, 이 재료의 허용 인장응 력을 σw=800 kN/cm2을 한다.)
  1. ① 24
  2. ② 48
  3. ③ 72
  4. ④ 96
정답 확인

정답 ②

7번
그림과 같은 돌출보에서 ω=120 kN/m의 등분포 하중이 작용 할 때, 중앙 부분에서의 최대 굽힘응력은 약 몇 MPa 인가? (단, 단면은 표준 I형 보로 높이 h = 60cm 이고, 단면 2차 모멘트 I = 98200 cm4 이다.)
일반기계기사 2020년 2회 7번 문제 그림
  1. ① 125
  2. ② 165
  3. ③ 185
  4. ④ 195
정답 확인

정답 ②

8번
다음과 같이 스팬(span) 중앙에 힌지(hinge)를 가진 보의 최 대 굽힘모멘트는 얼마인가?
일반기계기사 2020년 2회 8번 문제 그림
  1. ① qL2/4
  2. ② qL2/6
  3. ③ qL2/8
  4. ④ qL2/12
정답 확인

정답 ①

10번
그림과 같이 800N의 힘이 브래킷의 A에 작용하고 있다. 이 힘의 점 B에 대한 모멘트는 약 몇 N·m 인가?
일반기계기사 2020년 2회 10번 문제 그림
  1. ① 160.6
  2. ② 202.6
  3. ③ 238.6
  4. ④ 253.6
정답 확인

정답 ②

11번
다음과 같은 평면응력 상태에서 최대 주응력 σ1은?
일반기계기사 2020년 2회 11번 문제 그림
  1. ① 1.414τ
  2. ② 1.80τ
  3. ③ 1.618τ
  4. ④ 2.828τ
정답 확인

정답 ③

12번
0.4m×0.4m인 정사각형 ABCD를 아래 그림에 나타내었다. 하중을 가한 후의 변형 상태는 점선으로 나타내었다. 이때 A 지점에서 전단 변형률 성분의 평균값(γxy)는?
일반기계기사 2020년 2회 12번 문제 그림
  1. ① 0.001
  2. ② 0.000625
  3. ③ -0.0005
  4. ④ -0.000625
정답 확인

정답 ③

13번
비틀림모멘트 2kN·m가 지름 50mm인 축에 작용하고 있다. 축의 길이가 2m일 때 축의 비틀림각은 약 몇 rad 인가? (단, 축의 전단탄성계수는 85 GPa 이다.)
  1. ① 0.019
  2. ② 0.028
  3. ③ 0.054
  4. ④ 0.077
정답 확인

정답 ④

14번
그림과 같이 외팔보의 끝에 집중하중 P가 작용할 때 자유단 에서의 처짐각 θ는? (단, 보의 굽힘강성 EI는 일정하다.)
일반기계기사 2020년 2회 14번 문제 그림
  1. ① PL2/2EI
  2. ② PL3/6EI
  3. ③ PL2/8EI
  4. ④ PL2/12EI
정답 확인

정답 ①

15번
지름 70mm인 환봉에 20 MPa의 최대전단응력이 생겼을 때 비틀림모멘트는 약 몇 kN·m 인가?
  1. ① 4.50
  2. ② 3.60
  3. ③ 2.70
  4. ④ 1.35
정답 확인

정답 ④

16번
다음 구조물에 하중 P=1kN이 작용할 때 연결핀에 걸리는 전단응력은 약 얼마인가? (단, 연결핀의 지름은 5mm 이다.)
일반기계기사 2020년 2회 16번 문제 그림
  1. ① 25.46 kPa
  2. ② 50.92 kPa
  3. ③ 25.46 MPa
  4. ④ 50.92 MPa
정답 확인

정답 ③

17번
100rpm으로 30kW를 전달시키는 길이 1m, 지름 7cm인 둥 근 축단의 비틀림각은 약 몇 rad 인가? (단, 전단탄성계수는 83 GPa 이다.)
  1. ① 0.26
  2. ② 0.30
  3. ③ 0.015
  4. ④ 0.009
정답 확인

정답 ③

19번
길이가 5m이고 직경이 0.1m인 양단고정보 중앙에 200N의 집중하중이 작용할 경우 보의 중앙에서의 처짐은 약 몇 m 인가? (단, 보의 세로탄성계수는 200GPa 이다.)
  1. ① 2.36×10-5
  2. ② 1.33×10-4
  3. ③ 4.58×10-4
  4. ④ 1.06×10-3
정답 확인

정답 ②

20번
그림과 같은 단주에서 편심거리 e에 압축하중 P=80kN이 작 용할 때 단면에 인장응력이 생기지 않기 위한 e의 한계는 몇 cm 인가? (단, G는 편심 하중이 작용하는 단주 끝단의 평면상 위치를 의미한다.)
일반기계기사 2020년 2회 20번 문제 그림
  1. ① 8
  2. ② 10
  3. ③ 12
  4. ④ 14
정답 확인

정답 ②

21번
단열된 노즐에 유체가 10m/s의 속도로 들어와서 200m/s의 속도로 가속되어 나간다. 출구에서의 엔탈피가 2770 kJ/kg 일 때 입구에서의 엔탈피는 약 몇 kJ/kg인가?
  1. ① 4370
  2. ② 4210
  3. ③ 2850
  4. ④ 2790
정답 확인

정답 ④

22번
이상적인 교축과정(throttling process)을 해석하는데 있어서 다음 설명 중 옳지 않은 것은?
  1. ① 엔트로피는 증가한다.
  2. ② 엔탈피의 변화가 없다고 본다.
  3. ③ 정압과정으로 간주한다.
  4. ④ 냉동기의 팽창밸브의 이론적인 해석에 적용될 수 있다.
정답 확인

정답 ③

24번
전류 25A, 전압 13V를 가하여 축전지를 충전하고 있다. 충 전하는 동안 축전지로부터 15W의 열손실이 있다. 축전지의 내부에너지 변화율은 약 몇 W 인가?
  1. ① 310
  2. ② 340
  3. ③ 370
  4. ④ 420
정답 확인

정답 ①

25번
이상적인 랭킨사이클에서 터빈 입구 온도가 350℃이고, 75kPa과 3MPa의 압력범위에서 작동한다. 펌프 입구와 출 구, 터빈 입구와 출구에서 엔탈피는 각각 384.4 kJ/kg, 387.5kJ/kg, 3116kJ/kg, 2403kJ/kg 이다. 펌프일을 고려한 사이클의 열효율과 펌프일을 무시한 사이클의 열효율 차이 는 약 몇 % 인가?
  1. ① 0.0011
  2. ② 0.092
  3. ③ 0.11
  4. ④ 0.18
정답 확인

정답 ③

26번
다음 중 강도성 상태량(intensive property)이 아닌 것은?
  1. ① 온도
  2. ② 내부에너지
  3. ③ 밀도
  4. ④ 압력
정답 확인

정답 ②

27번
압력이 0.2MPa, 온도가 20℃의 공기를 압력이 2MPa로 될 때까지 가역단열 압축했을 때 온도는 약 몇 ℃ 인가? (단, 공기는 비열비가 1.4인 이상기체로 간주한다.)
  1. ① 225.7
  2. ② 273.7
  3. ③ 292.7
  4. ④ 358.7
정답 확인

정답 ③

28번
100℃의 구리 10kg을 20℃의 물 2kg이 들어있는 단열 용기 에 넣었다. 물과 구리 사이의 열전달을 통한 평형 온도는 약 몇 ℃ 인가? (단, 구리 비열은 0.45 kJ(kg·K), 물 비열은 4.2kJ/(kg·K)이다.)
  1. ① 48
  2. ② 54
  3. ③ 60
  4. ④ 68
정답 확인

정답 ①

30번
다음 중 스테판-볼츠만의 법칙과 관련이 있는 열전달은?
  1. ① 대류
  2. ② 복사
  3. ③ 전도
  4. ④ 응축
정답 확인

정답 ②

31번
이상기체로 작동하는 어떤 기관의 압축비가 17이다. 압축 전의 압력 및 온도는 112kPa, 25℃이고 압축 후의 압력은 4350 kPa 이었다. 압축 후의 온도는 약 몇 ℃ 인가?
  1. ① 53.7
  2. ② 180.2
  3. ③ 236.4
  4. ④ 407.8
정답 확인

정답 ④

32번
어떤 물질에서 기체상수(R)가 0.189 kJ/(kg·K), 임계온도가 305K, 임계압력이 7380 kPa 이다. 이 기체의 압축성 인자 (compressibility factor, Z)가 다음과 같은 관계식을 나타낸 다고 할 때 이 물질의 20℃, 1000 kPa 상태에서의 비체적 (v)은 약 몇 m3/kg 인가? (단, P는 압력, T는 절대온도, Pr 은 환산압력, Tr은 환산온도를 나타낸다.)
일반기계기사 2020년 2회 32번 문제 그림
  1. ① 0.0111
  2. ② 0.0303
  3. ③ 0.0491
  4. ④ 0.0554
정답 확인

정답 ③

33번
어떤 유체의 밀도가 740 kg/m3 이다. 이 유체의 비체적은 약 몇 m3/kg 인가?
  1. ① 0.78×10-3
  2. ② 1.35×10-3
  3. ③ 2.35×10-3
  4. ④ 2.98×10-3
정답 확인

정답 ②

35번
이상기체 2kg이 압력 98kPa, 온도 25℃ 상태에서 체적이 0.5m3 였다면 이 이상기체의 기체상수는 약 몇 J/(kg·K)인 가?
  1. ① 79
  2. ② 82
  3. ③ 97
  4. ④ 102
정답 확인

정답 ②

37번
기체가 0.3MPa로 일정한 압력 하에 8m3에서 4m3까지 마찰 없이 압축되면서 동시에 500kJ의 열을 외부로 방출하였다 면, 내부에너지의 변화는 약 몇 kJ 인가?
  1. ① 700
  2. ② 1700
  3. ③ 1200
  4. ④ 1400
정답 확인

정답 ①

38번
카르노사이클로 작동하는 열기관이 1000℃의 열원과 300K 의 대기 사이에서 작동한다. 이 열기관이 사이클 당 100kJ 의 일을 할 경우 사이클 당 1000℃의 열원으로부터 받은 열 량은 약 몇 kJ인가.?
  1. ① 70.0
  2. ② 76.4
  3. ③ 130.8
  4. ④ 142.9
정답 확인

정답 ③

39번
냉매가 갖추어야 할 요건으로 틀린 것은?
  1. ① 증발온도에서 높은 잠열을 가져야 한다.
  2. ② 열전도율이 커야 한다.
  3. ③ 표면장력이 커야 한다.
  4. ④ 불활성이고 안전하며 비가연성이어야 한다.
정답 확인

정답 ③

40번
어떤 습증기의 엔트로피가 6.78 kJ/(kg·K)라고 할 때 이 습 증기의 엔탈피는 약 몇 kJ/kg 인가? (단, 이 기체의 포화액 및 포화증기의 엔탈피와 엔트로피는 다음과 같다.)
일반기계기사 2020년 2회 40번 문제 그림
  1. ① 2365
  2. ② 2402
  3. ③ 2473
  4. ④ 2511
정답 확인

정답 ①

41번
유체의 정의를 가장 올바르게 나타낸 것은?
  1. ① 아무리 작은 전단응력에도 저항할 수 없어 연속적으로 변형하는 물질
  2. ② 탄성계수가 0을 초과하는 물질
  3. ③ 수직응력을 가해도 물체가 변하지 않는 물질
  4. ④ 전단응력이 가해질 때 일정한 양의 변형이 유지되는 물 질
정답 확인

정답 ①

42번
비압축성 유체가 그림과 같이 단면적 A(x)=1-0.04x(m2)로 변화하는 통로 내를 정상상태로 흐를 때 P점(x=0)에서의 가 속도(m/s2)는 얼마인가? (단, P점에서의 속도는 2m/s, 단면 적은 1m2이며, 각 단면에서 유속은 균일하다고 가정한다.)
일반기계기사 2020년 2회 42번 문제 그림
  1. ① -0.08
  2. ② 0
  3. ③ 0.08
  4. ④ 0.16
정답 확인

정답 ④

43번
낙차가 100m인 수력발전소에서 유량이 5m3/s이면 수력터 빈에서 발생하는 동력(MW)은 얼마인가? (단, 유도관의 마찰 손실은 10m 이고, 터빈의 효율은 80% 이다.)
  1. ① 3.53
  2. ② 3.92
  3. ③ 4.41
  4. ④ 5.52
정답 확인

정답 ①

44번
공기의 속도 24m/s인 풍동 내에서 익현길이 1m, 익의 폭 5m인 날개에 작용하는 양력(N)은 얼마인가? (단, 공기의 밀 도는 1.2 kg/m3, 양력계수는 0.455 이다.)
  1. ① 1572
  2. ② 786
  3. ③ 393
  4. ④ 91
정답 확인

정답 ②

45번
그림과 같이 유리관 A, B 부분의 안지름은 각각 30cm, 10cm 이다. 이 관에 물을 흐르게 하였더니 A에 세운 관에 는 물이 60cm, B에 세운 관에는 물이 30cm 올라갔다. A와 B 각 부분에서 물의 속도(m/s)는?
일반기계기사 2020년 2회 45번 문제 그림
  1. ① VA = 2.73, VB = 24.5
  2. ② VA = 2.44, VB = 22.0
  3. ③ VA = 0.542, VB = 4.88
  4. ④ VA = 0.271, VB = 2.44
정답 확인

정답 ④

46번
직경 1cm 인 원형관 내의 물의 유동에 대한 천이 레이놀즈 수는 2300 이다. 천이가 일어날 때 물의 평균유속(m/s)은 얼마인가? (단, 물의 동점성계수는 10-6/m2/s 이다.)
  1. ① 0.23
  2. ② 0.46
  3. ③ 2.3
  4. ④ 4.6
정답 확인

정답 ①

47번
해수의 비중은 1.025 이다. 바닷물 속 10m 깊이에서 작업 하는 해녀가 받는 계기압력(kPa)은 약 얼마인가?
  1. ① 94.4
  2. ② 100.5
  3. ③ 105.6
  4. ④ 112.7
정답 확인

정답 ②

48번
체적이 30m3인 어느 기름의 무게가 247 kN이었다면 비중은 얼마인가? (단, 물의 밀도는 1000 kg/m3 이다.)
  1. ① 0.80
  2. ② 0.82
  3. ③ 0.84
  4. ④ 0.86
정답 확인

정답 ③

49번
3.6m3/min을 양수하는 펌프의 송출구의 안지름이 23cm 일 때 평균 유속(m/s)은 얼마인가?
  1. ① 0.96
  2. ② 1.20
  3. ③ 1.32
  4. ④ 1.44
정답 확인

정답 ④

50번
어떤 물리적인 계(system)에서 물리량 F가 물리량 A, B, C, D의 함수 관계가 있다고 할 때, 차원해석을 한 결과 두 개 의 무차원수, F/AB2 와 B/CD2를 구할 수 있었다. 그리고 모 형실험을 하여 A=1, B=1, C=1, D=1 일 때 F=F1을 구할 수 있었다. 여기서 A=2, B=4, C=1, D=2 인 원형의 F는 어떤 값을 가지는가? (단, 모든 값들을 SI단위를 가진다.)
  1. ① F1
  2. ② 16F1
  3. ③ 32F1
  4. ④ 위의 자료만으로는 예측할 수 없다.
정답 확인

정답 ③

51번
(x, y)평면에서의 유동함수(정상, 비압축성 유동)가 다음과 같이 정의된다면 x=4m, y=6m 의 위치에서의 속도(m/s)는 얼마인가?
일반기계기사 2020년 2회 51번 문제 그림
  1. ① 156
  2. ② 92
  3. ③ 52
  4. ④ 38
정답 확인

정답 ①

53번
그림과 같은 두 개의 고정된 평판 사이에 얇은 판이 있다. 얇은 판 상부에는 점성계수가 0.05 N·s/m2인 유체가 있고 하부에는 점성계수가 0.1N·S/m2인 유체가 있다. 이 판을 일 정속도 0.5m/s로 끌 때, 끄는 힘이 최소가 되는 거리 y는? (단, 고정 평판사이의 폭은 h(m), 평판들 사이의 속도분포는 선형이라고 가정한다.)
일반기계기사 2020년 2회 53번 문제 그림
  1. ① 0.293 h
  2. ② 0.482 h
  3. ③ 0.586 h
  4. ④ 0.879 h
정답 확인

정답 ③

54번
어떤 물리량 사이의 함수관계가 다음과 같이 주어졌을 때, 독립 무차원수 Pi항은 몇 개인가? (단, a는 가속도, V는 속 도, t는 시간, ν는 동점성계수, L은 길이이다.)
일반기계기사 2020년 2회 54번 문제 그림
  1. ① 1
  2. ② 2
  3. ③ 3
  4. ④ 4
정답 확인

정답 ③

56번
국소 대기압이 1atm 이라고 할 때, 다음 중 가장 높은 압력 은?
  1. ① 0.13 atm(gage pressure)
  2. ② 115 kPa(absolute pressure)
  3. ③ 1.1 atm(absolute pressure)
  4. ④ 11 mH2O(absolute pressure)
정답 확인

정답 ②

57번
프란틀의 혼합거리(mixing length)에 대한 설명으로 옳은 것 은?
  1. ① 전단응력과 무관하다.
  2. ② 벽에서 0 이다.
  3. ③ 항상 일정하다.
  4. ④ 층류 유동문제를 계산하는데 유용하다.
정답 확인

정답 ②

58번
수평원관 속에 정상류의 층류흐름이 있을 때 전단응력에 대 한 설명으로 옳은 것은?
  1. ① 단면 전체에서 일정하다.
  2. ② 벽면에서 0 이고 관 중심까지 선형적으로 증가한다.
  3. ③ 관 중심에서 0 이고 반지름 방향으로 선형적으로 증가한 다.
  4. ④ 관 중심에서 0 이고 반지름 방향으로 중심으로부터 거리 의 제곱에 비례하여 증가한다.
정답 확인

정답 ③

59번
밀도 1.6kg/m3 인 기체가 흐르는 관에 설치한 피토 정압관 (Pitot-static tube)의 두 단자 간 압력차가 4cmH2O 이었다 면 기체의 속도(m/s)는 얼마인가?
  1. ① 7
  2. ② 14
  3. ③ 22
  4. ④ 28
정답 확인

정답 ③

61번
다음 중 강종 중 탄소의 함유량이 가장 많은 것은?
  1. ① SM25C
  2. ② SKH51
  3. ③ STC105
  4. ④ STD11
정답 확인

정답 ④

62번
주철의 조직을 지배하는 요소로 옳은 것은?
  1. ① S, Si의 양과 냉각 속도
  2. ② C, Si의 양과 냉각 속도
  3. ③ P, Cr의 양과 냉각 속도
  4. ④ Cr, Mg의 양과 냉각 속도
정답 확인

정답 ②

63번
강을 생산하는 제강로를 염기성과 산성으로 구분하는데 이 것은 무엇으로 구분하는가?
  1. ① 로 내의 내화물
  2. ② 사용되는 철광석
  3. ③ 발생하는 가스의 성질
  4. ④ 주입하는 용제의 성질
정답 확인

정답 ①

64번
염욕의 관리에서 강박 시험에 대한 다음 ( ) 안에 알맞은 내 용은?
일반기계기사 2020년 2회 64번 문제 그림
  1. ① 산화
  2. ② 한원
  3. ③ 탈탄
  4. ④ 촉매
정답 확인

정답 ③

65번
5~20%Zn의 황동을 말하며, 강도는 낮으나 전연성이 좋고, 색깔이 금에 가까우므로 모조금이나 판 및 선 등에 사용되 는 것은?
  1. ① 톰백
  2. ② 두랄루민
  3. ③ 문쯔메탈
  4. ④ Y-합금
정답 확인

정답 ①

66번
다음 중 결합력이 가장 약한 것은?
  1. ① 이온결합(ionic bond)
  2. ② 공유결합(covalent bond)
  3. ③ 금속결합(metallic bond)
  4. ④ 반데발스결합(Van der Waals bond)
정답 확인

정답 ④

67번
Ni-Fe계 합금에 대한 설명으로 틀린 것은?
  1. ① 엘린바는 온도에 따른 탄성율의 변화가 거의 없다.
  2. ② 슈퍼인바는 20℃에서 팽창계수가 거의 0(zero)에 가깝 다.
  3. ③ 인바는 열팽창계수가 상온부근에서 매우 작아 길이의 변 화가 거의 없다.
  4. ④ 플래티나이트는 60%Ni와 15%Sn 및 Fe의 조성을 갖는 소결합금이다.
정답 확인

정답 ④

68번
Fe-Fe3C 평형상태도에서 Acm선 이란?
  1. ① 마텐자이트가 석출되는 온도선을 말한다.
  2. ② 트루스타이트가 석출되는 온도선을 말한다.
  3. ③ 시멘타이트가 석출되는 온도선을 말한다.
  4. ④ 소르바이트가 석출되는 온도선을 말한다.
정답 확인

정답 ③

69번
피로 한도에 대한 설명으로 옳은 것은?
  1. ① 지름이 크면 피로한도는 커진다.
  2. ② 노치가 있는 시험편의 피로한도는 크다.
  3. ③ 표면이 거친 것이 고온 것보다 피로한도가 커진다.
  4. ④ 노치가 있을 때와 없을 때의 피로한도 비를 노치 계수라 한다.
정답 확인

정답 ④

70번
유화물 계통의 편석 및 수지상 조직을 제거하여 연신율을 향상시킬 수 있는 열처리 방법으로 가장 적합한 것은?
  1. ① 퀜칭
  2. ② 템퍼링
  3. ③ 확산 풀림
  4. ④ 재결정 풀림
정답 확인

정답 ③

71번
상시 개방형 밸브로 옳은 것은?
  1. ① 감압 밸브
  2. ② 무부하 밸브
  3. ③ 릴리프 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

72번
그림과 같은 단동실린더에서 피스톤에 F=500N의 힘이 발생 하면, 압력 P는 약 몇 kPa이 필요한가? (단, 실린더의 직경 은 40mm 이다.)
일반기계기사 2020년 2회 72번 문제 그림
  1. ① 39.8
  2. ② 398
  3. ③ 79.6
  4. ④ 796
정답 확인

정답 ②

73번
실린더 입구의 분기 회로에 유량 제어 밸브를 설치하여 실 린더 입구측의 불필요한 압유를 배출시켜 작동 효율을 증진 시키는 회로는?
  1. ① 로킹 회로
  2. ② 증강 회로
  3. ③ 동조 회로
  4. ④ 블리드 오프 회로
정답 확인

정답 ④

74번
감압 밸브, 체크 밸브, 릴리프 밸브 등에서 밸브시트를 두드 려 비교적 높은 음을 내는 일종의 자려진동 현상은?
  1. ① 컷인
  2. ② 점핑
  3. ③ 채터링
  4. ④ 디컴프레션
정답 확인

정답 ③

75번
그림과 같은 유압기호가 나타내는 것은? (단, 그림의 기호는 간략 기호이며, 간략 기호에서 유로의 화살표는 압력의 보 상을 나타낸다.)
일반기계기사 2020년 2회 75번 문제 그림
  1. ① 가변 교축 밸브
  2. ② 무부하 릴리프 밸브
  3. ③ 직렬형 유량조정 밸브
  4. ④ 바이패스형 유량조정 밸브
정답 확인

정답 ④

76번
기어펌프의 폐입 현상에 관한 설명으로 적절하지 않은 것 은?
  1. ① 진동, 소음의 원인이 된다.
  2. ② 한 쌍의 이가 맞물려 회전할 경우 발생한다.
  3. ③ 폐입 부분에서 팽창 시 고압이, 압축 시 진공이 형성된 다.
  4. ④ 방지책으로 릴리프 홈에 의한 방법이 있다.
정답 확인

정답 ③

77번
어큐뮬레이터의 용도와 취급에 대한 설명으로 틀린 것은?
  1. ① 누설유량을 보충해 주는 펌프 대용 역할을 한다.
  2. ② 어큐뮬레이터에 부속쇠 등을 용접하거나 가공, 구멍 뚫 기 등을 해서는 안된다.
  3. ③ 어큐뮬레이터를 운반, 결합, 분리 등을 할 때는 봉입가스 를 유지하여야 한다.
  4. ④ 유압 펌프에 발생하는 맥동을 흡수하여 이상 압력을 억 제하여 진동이나 소음을 방지한다.
정답 확인

정답 ③

78번
유압 회로에서 속도 제어 회로의 종류가 아닌 것은?
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 최대 압력 제한 회로
정답 확인

정답 ④

79번
유압유의 점도가 낮을 때 유압 장치에 미치는 영향으로 적 절하지 않은 것은?
  1. ① 배관 저항 증대
  2. ② 유압유의 누설 증가
  3. ③ 펌프의 용적 효율 저하
  4. ④ 정확한 작동과 정밀한 제어의 곤란
정답 확인

정답 ①

80번
일반적인 베인 펌프의 특징으로 적절하지 않은 것은?
  1. ① 부품수가 많다.
  2. ② 비교적 고장이 적고 보수가 용이하다.
  3. ③ 펌프의 구동 동력에 비해 형상이 소형이다.
  4. ④ 기어 펌프나 피스톤 펌프에 비해 토출 압력의 맥동이 크 다.
정답 확인

정답 ④

81번

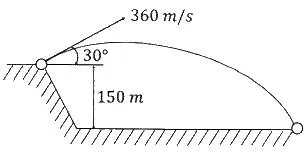

다음 그림과 같은 조건에서 어떤 투사체가 초기속도 360m/s로 수평방향과 30°의 각도로 발사되었다. 이때 2초 후 수직방향에 대한 속도는 약 몇 m/s 인가? (단, 공기저항 무시, 중력가속도는 9.81 m/s2 이다.)
일반기계기사 2020년 2회 81번 문제 그림
  1. ① 40.1
  2. ② 80.2
  3. ③ 160
  4. ④ 321
정답 확인

정답 ③

82번
1자유도의 질량-스프링계에서 스프링 상수 k가 2kN/m, 질 량 m이 20kg일 때, 이 계의 고유주기는 약 몇 초인가? (단, 마찰은 무시한다.)
  1. ① 0.63
  2. ② 1.54
  3. ③ 1.93
  4. ④ 2.34
정답 확인

정답 ①

83번
두 조화운동 x1=4sin10t와 x2=4sin10.2t를 합성하면 맥놀이 (beat)현상이 발생하는데 이때 맥놀이 진동수(Hz)는 약 얼마 인가? (단, t의 단위는 s이다.)
  1. ① 31.4
  2. ② 62.8
  3. ③ 0.0159
  4. ④ 0.0318
정답 확인

정답 ④

84번
어떤 물체가 로 진동할 때 진 동주기 T[s]는 약 얼마인가?
일반기계기사 2020년 2회 84번 문제 그림
  1. ① 1.57
  2. ② 2.54
  3. ③ 4.71
  4. ④ 6.28
정답 확인

정답 ①

85번
200kg의 파일을 땅속으로 박고자 한다. 파일 위의 1.2m 지 점에서 무게가 1t인 해머가 떨어질 때 완전 소성 충돌이라 고 한면 이때 파일이 땅속으로 들어가는 거리는 약 몇 인가? (단, 파일에 가해지는 땅의 저항력은 150kN 이고, 중 력가속도는 9.81 m/s2 이다.)
일반기계기사 2020년 2회 85번 문제 그림
  1. ① 0.07
  2. ② 0.09
  3. ③ 0.14
  4. ④ 0.19
정답 확인

정답 ①

86번
1자유도 시스템에서 감쇠비가 0.1인 경우 대수감소율은?
  1. ① 0.2315
  2. ② 0.4315
  3. ③ 0.6315
  4. ④ 0.8315
정답 확인

정답 ③

89번
평탄한 지면 위를 미끄럼이 없이 구르는 원통 중심의 가속 도가 1m/s2 일 때 이 원통의 각가속도는 몇 rad/s2 인가? (단, 반지름 r은 2m이다.)
  1. ① 0.2
  2. ② 0.5
  3. ③ 5
  4. ④ 10
정답 확인

정답 ②

90번
자동차가 반경 50m 의 원형도로를 25m/s의 속도로 달리고 있을 때, 반경방향으로 작용하는 가속도는 몇 m/s2 인가?
  1. ① 9.8
  2. ② 10.0
  3. ③ 12.5
  4. ④ 25.0
정답 확인

정답 ③

91번
3차원 측정기에서 측정물의 측정위치를 감지하여 X, Y, Z축 의 위치 데이터를 컴퓨터에 전송하는 기능을 가진 것은?
  1. ① 프로브
  2. ② 측정암
  3. ③ 컬럼
  4. ④ 정반
정답 확인

정답 ①

92번
피복아크용접봉의 피복제 역할로 틀린 것은?
  1. ① 아크를 안정시킨다.
  2. ② 모재 표면의 산화물을 제거한다.
  3. ③ 용착금속의 급랭을 방지한다.
  4. ④ 용착금속의 흐름을 억제한다.
정답 확인

정답 ④

93번
와이어 컷 방전가공에서 와이어 이송속도 0.2mm/min, 가공 물 두께가 10mm 일 때 가공속도는 몇 mm2/min 인가?
  1. ① 0.02
  2. ② 0.2
  3. ③ 2
  4. ④ 20
정답 확인

정답 ③

94번
단조용 공구 중 소재를 올려놓고 타격을 가할 때 받침대로 사용하며 크기는 중량으로 표시하는 것은?
  1. ① 대뫼
  2. ② 앤빌
  3. ③ 정반
  4. ④ 단조용 탭
정답 확인

정답 ②

95번
두께 5mm의 연강판에 직경 10mm의 펀칭 작업을 하는데 크랭크 프레스 램의 속도가 10m/min이라면 이 때 프레스에 공급되어야 할 동력은 약 몇 kW 인가? (단, 연강판의 전단 강도는 294.3 MPa 이고, 프레스의 기계적 효율은 80% 이 다.)
  1. ① 21.32
  2. ② 15.54
  3. ③ 13.52
  4. ④ 9.63
정답 확인

정답 ④

96번
목재의 건조방법에서 자연건조법에 해당하는 것은?
  1. ① 야적법
  2. ② 침재법
  3. ③ 자재법
  4. ④ 증재법
정답 확인

정답 ①

97번
전해연마 가공법의 특징이 아닌 것은?
  1. ① 가공면에 방향성이 없다.
  2. ② 복잡한 형상의 제품도 연마가 가능하다.
  3. ③ 가공 변질층이 있고 평활한 가공면을 얻을 수 있다.
  4. ④ 연질의 알루미늄, 구리 등도 쉽게 광택면을 얻을 수 있 다.
정답 확인

정답 ③

98번
절연성의 가공액 내에 도전성 재료의 전극과 공작물을 넣고 약 60~300V의 펄스 전압을 걸어 약 5~50 μm까지 접근시 켜 발생하는 스파크에 의한 가공방법은?
  1. ① 방전가공
  2. ② 전해가공
  3. ③ 전해연마
  4. ④ 초음파가공
정답 확인

정답 ①

99번
다음 공작기계에 사용되는 속도열 중 일반적으로 가장 많이 사용되고 있는 속도열은?
  1. ① 대수급수 속도열
  2. ② 등비급수 속도열
  3. ③ 등차급수 속도열
  4. ④ 조화급수 속도열
정답 확인

정답 ②

100번
저온 뜨임에 대한 설명으로 틀린 것은?
  1. ① 담금질에 의한 응력 제거
  2. ② 치수의 경년 변화 방지
  3. ③ 연마균열 생성
  4. ④ 내마모성 향상 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2020년 1회 다음 회차2020년 3회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
