일반기계기사 2019년 2회 기출문제

2019-04-27 시행 · 90문항

이 회차 문제 풀기 →
1번
원형축(바깥지름 d)을 재질이 같은 속이 빈 원형축(바깥지 름 d, 안지름 d/2)으로 교체하였을 경우 받을 수 있는 비틀 림 모멘트는 몇 % 감소하는가?
  1. ① 6.25
  2. ② 8.25
  3. ③ 25.6
  4. ④ 52.6
정답 확인

정답 ①

2번
포아송의 비 0.3, 길이 3m인 원형단면의 막대에 축방향의 하중이 가해진다. 이 막대의 표면에 원주방향으로 부착된 스트레인 게이지가 –1.5 ×10-4 의 변형률을 나타낼 때, 이 막대의 길이 변화로 옳은 것은?
  1. ① 0.135 mm 압축
  2. ② 0.135 mm 인장
  3. ③ 1.5 mm 압축
  4. ④ 1.5 mm 인장
정답 확인

정답 ④

3번
안지름이 80mm, 바깥지름이 90mm 이고 길이가 3m인 좌 굴 하중을 받는 파이프 압축 부재의 세장비는 얼마 정도인 가?
  1. ① 100
  2. ② 110
  3. ③ 120
  4. ④ 130
정답 확인

정답 ①

4번
지름 30mm의 환봉 시험편에서 표점거리를 10mm로 하고 스트레인 게이지를 부착하여 신장을 측정한 결과 인장하중 25kN에서 신장 0.0418 mm가 측정되었다. 이때의 지름은 29.97mm 이었다. 이 재료의 포아송 비(ν)는?
  1. ① 0.239
  2. ② 0.287
  3. ③ 0.0239
  4. ④ 0.0287
정답 확인

정답 ①

5번
다음과 같은 단면에 대한 2차 모멘트 Iz는 약 몇 mm4 인 가?
일반기계기사 2019년 2회 5번 문제 그림
  1. ① 18.6 × 106
  2. ② 21.6 × 106
  3. ③ 24.6 × 106
  4. ④ 27.6 × 106
정답 확인

정답 ②

6번
지름 4cm, 길이 3m 인 선형 탄성 원형 축이 800rpm으로 3.6kW를 전달할 때 비틀림 각은 약 몇 도(°)인가? (단, 전 단 탄성계수는 84 GPa 이다.)
  1. ① 0.0085°
  2. ② 0.35°
  3. ③ 0.48°
  4. ④ 5.08°
정답 확인

정답 ②

7번
그림과 같이 한쪽 끝을 지지하고 다른 쪽을 고정한 보가 있 다. 보의 단면은 직경 10cm의 원형이고 보의 길이는 L 이 며, 보의 중앙에 2094N의 집중하중 P가 작용하고 있다. 이 때 보에 작용하는 최대굽힘응력이 8MPa 라고 한다면, 보의 길이 L은 약 몇 m 인가?
  1. ① 2.0
  2. ② 1.5
  3. ③ 1.0
  4. ④ 0.7
정답 확인

정답 ①

9번
두께 10mm의 강판에 지름 23mm의 구멍을 만드는데 필요 한 하중은 약 몇 kN인가? (단, 강판의 전단응력 τ = 750 MPa 이다.)
  1. ① 243
  2. ② 352
  3. ③ 473
  4. ④ 542
정답 확인

정답 ④

10번
그림과 같은 구조물에서 점 A에 하중 P = 50 kN 이 작용 하고 A점에서 오른편으로 F = 10 kN 이 작용할 때 평형 위치의 변위 x는 몇 cm 인가? (단, 스프링탄성계수(k) = 5 kN/cm 이다.)
일반기계기사 2019년 2회 10번 문제 그림
  1. ① 1
  2. ② 1.5
  3. ③ 2
  4. ④ 3
정답 확인

정답 ③

13번
단면적이 7cm2이고, 길이가 10m인 환봉의 온도를 10℃ 올렸더니 길이가 1mm 증가했다. 이 환봉의 열팽창계수 는?
  1. ① 10-2/℃
  2. ② 10-3/℃
  3. ③ 10-4/℃
  4. ④ 10-5/℃
정답 확인

정답 ④

14번
단면 20cm × 30cm, 길이 6m의 목재로 된 단순보의 중 앙에 20kN의 집중하중이 작용할 때, 최대 처짐은 약 몇 cm 인가? (단, 세로탄성계수 E = 10 GPa 이다.)
일반기계기사 2019년 2회 14번 문제 그림
  1. ① 1.0
  2. ② 1.5
  3. ③ 2.0
  4. ④ 2.5
정답 확인

정답 ③

16번
길이 3m의 직사각형 단면 b × h = 5cm × 10cm을 가진 외팔보에 w의 균일분포하중이 작용하여 최대굽힘응력 500 N/cm2이 발생할 때, 최대전단응력은 약 몇 N/cm2 인가?
  1. ① 20.2
  2. ② 16.5
  3. ③ 8.3
  4. ④ 5.4
정답 확인

정답 ③

17번

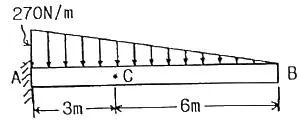

그림에서 C점에서 작용하는 굽힘모멘트는 몇 N·m 인가?
일반기계기사 2019년 2회 17번 문제 그림
  1. ① 270
  2. ② 810
  3. ③ 540
  4. ④ 1080
정답 확인

정답 ④

19번
그림과 같은 평면 응력 상태에서 최대 주응력은 약 몇 MPa 인가? (단, σx = 500 MPa, σy = -300 MPa, τxy = -300 MPa 이다.)
일반기계기사 2019년 2회 19번 문제 그림
  1. ① 500
  2. ② 600
  3. ③ 700
  4. ④ 800
정답 확인

정답 ②

20번
강재 중공축이 25 kN·m의 토크를 전달한다. 중공축의 길 이가 3m이고, 이 때 축에 발생하는 최대전단응력이 90 MPa 이며, 축에 발생된 비틀림각이 2.5° 라고 할 때 축의 외경과 내경을 구하면 각각 약 몇 mm 인가? (단, 축 재료 의 전단탄성계수는 85 GPa 이다.)
  1. ① 146, 124
  2. ② 136, 114
  3. ③ 140, 132
  4. ④ 133, 112
정답 확인

정답 ①

21번
어떤 사이클이 다음 온도(T)-엔트로피(s) 선도와 같을 때 작동 유체에 주어진 열량은 약 몇 kJ/kg 인가?
일반기계기사 2019년 2회 21번 문제 그림
  1. ① 4
  2. ② 400
  3. ③ 800
  4. ④ 1600
정답 확인

정답 ③

22번
압력이 100 kPa 이며 온도가 25℃인 방의 크기가 240 m3 이다. 이 방에 들어있는 공기의 질량은 약 몇 kg 인 가? (단, 공기는 이상기체로 가정하며, 공기의 기체상수는 0.287 kJ/(kg·K) 이다.)
  1. ① 0.00357
  2. ② 0.28
  3. ③ 3.57
  4. ④ 280
정답 확인

정답 ④

23번
용기에 부착된 압력계에 읽힌 계기압력이 150 kPa 이고 국소대기압이 100 kPa 일 때 용기 안의 절대압력은?
  1. ① 250 kPa
  2. ② 150 kPa
  3. ③ 100 kPa
  4. ④ 50 kPa
정답 확인

정답 ①

24번
수증기가 정상과정으로 40 m/s 의 속도로 누즐에 유입되 어 275 m/s 로 빠져나간다. 유입되는 수증기의 엔탈피는 3300kJ/kg, 노즐로부터 발생되는 열손실은 5.9 kJ/kg 일 때 노즐 출구에서의 수증기 엔탈피는 약 몇 kJ/kg 인가?
  1. ① 3257
  2. ② 3024
  3. ③ 2795
  4. ④ 2612
정답 확인

정답 ①

26번
500W 의 전열기로 4kg의 물을 20℃에서 90℃까지 가열하 는데 몇 분이 소요되는가? (단, 전열기에서 열은 전부 온 도 상승에 사용되고 물의 비열은 4180 J/(kg·K) 이다.)
  1. ① 16
  2. ② 27
  3. ③ 39
  4. ④ 45
정답 확인

정답 ③

27번
R-12를 작동 유체로 사용하는 이상적인 증가압축 냉동 사 이클이 있다. 여기서 증발기 출구 엔탈피는 229 kJ/kg, 팽 창밸브 출구 엔탈피는 81 kJ/kg, 응축기 입구 엔탈피는 255 kJ/kg 일 때 이 냉동기의 성적계수는 약 얼마인가?
  1. ① 4.1
  2. ② 4.9
  3. ③ 5.7
  4. ④ 6.8
정답 확인

정답 ③

28번
보일러에 물(온도 20℃, 엔탈피 84 kJ/kg)이 유입되어 600 kPa 의 포화증기(온도 159℃, 엔탈피 2757 kJ/kg) 상태로 유출된다. 물의 질량유량이 300kg/h 이라면 보일러에 공 급된 열량은 약 몇 kW인가?
  1. ① 121
  2. ② 140
  3. ③ 223
  4. ④ 345
정답 확인

정답 ③

29번
가역 과정으로 실린더 안의 공기를 50 kPa, 10℃ 상태에 서 300 kPa 까지 압력(P)과 체적(V)의 관계가 다음과 같 은 과정으로 압축할 때 단위 질량당 방출되는 열량은 약 몇 kJ/kg 인가? (단, 기체 상수는 0.287 kJ/(kg·K) 이고, 정적비열은 0.7 kJ/(kg·K) 이다.)
일반기계기사 2019년 2회 29번 문제 그림
  1. ① 17.2
  2. ② 37.2
  3. ③ 57.2
  4. ④ 77.2
정답 확인

정답 ②

30번
효율이 40%인 열기관에서 유효하게 발생되는 동력이 110 kW 이라면 주위로 방출되는 총 열량은 약 몇 kW 인가?
  1. ① 375
  2. ② 165
  3. ③ 135
  4. ④ 85
정답 확인

정답 ②

31번
화씨 온도가 86°F 일 때 섭씨 온도는 몇 ℃ 인가?
  1. ① 30
  2. ② 45
  3. ③ 60
  4. ④ 75
정답 확인

정답 ①

32번
압력이 0.2 MPa 이고, 초기 온도가 120℃인 1kg의 공기 를 압축비 18로 가역 단열 압축하는 경우 최종온도는 약 몇 ℃ 인가? (단, 공기는 비열비가 1.4 인 이상기체이다.)
  1. ① 676℃
  2. ② 776℃
  3. ③ 876℃
  4. ④ 976℃
정답 확인

정답 ④

33번
그림과 같이 실린더 내의 공기가 상태 1에서 상태 2로 변 화할 때 공기가 한 일은? (단, P는 압력, V는 부피를 나타 낸다.)
일반기계기사 2019년 2회 33번 문제 그림
  1. ① 30 kJ
  2. ② 60 kJ
  3. ③ 3000 kJ
  4. ④ 6000 kJ
정답 확인

정답 ④

34번
등엔트로피 효율이 80%인 소형 공기터빈의 출력이 270 kJ/kg 이다. 입구 온도는 600K 이며, 출구 압력은 100 kPa 이다. 공기의 정압비열은 1.004 kJ/(kg·K), 비열비는 1.4 일 때, 입구 압력(kPa)은 약 몇 kPa 인가? (단, 공기 는 이상기체로 간주한다.)
  1. ① 1984
  2. ② 1842
  3. ③ 1773
  4. ④ 1621
정답 확인

정답 ③

35번
100℃와 50℃ 사이에서 작동하는 냉동기로 가능한 최대성 능계수(COP)는 약 얼마인가?
  1. ① 7.46
  2. ② 2.54
  3. ③ 4.25
  4. ④ 6.46
정답 확인

정답 ④

36번
카르노 사이클로 작동되는 열기관이 고온체에서 100 kJ의 열을 받고 있다. 이 기관의 열효율이 30% 라면 방출되는 열량은 약 몇 kJ 인가?
  1. ① 30
  2. ② 50
  3. ③ 60
  4. ④ 70
정답 확인

정답 ④

37번
Van der Waals 상태 방정식은 다음과 같이 나타낸다. 이 식에서 , b는 각각 무엇을 의미하는 것인가? (단, P 는 압력, v는 비체적, R는 기체상수, T는 온도를 나타낸 다.)
일반기계기사 2019년 2회 37번 문제 그림일반기계기사 2019년 2회 37번 문제 그림
  1. ① 분자간의 작용 인력, 분자 내부 에너지
  2. ② 분가잔의 작용 인력, 기체 분자들이 차지하는 체적
  3. ③ 분자 자체의 질량, 분자 내부 에너지
  4. ④ 분자 자체의 질량, 기체 분자들이 차지하는 체적
정답 확인

정답 ②

38번
어떤 시스템에서 유체는 외부로부터 19 kJ의 일을 받으면 서 167 kJ의 열을 흡수하였다. 이 때 내부에너지의 변화 는 어떻게 되는가?
  1. ① 148 kJ 상승한다.
  2. ② 186 kJ 상승한다.
  3. ③ 148 kJ 감소한다.
  4. ④ 186 kJ 감소한다.
정답 확인

정답 ②

39번
체적이 500cm3 인 풍선에 압력 0.1 MPa, 온도 288K의 공기가 가득 채워져 있다. 압력이 일정한 상태에서 풍선 속 공기 온도가 300K로 상승했을 때 공기에 가해진 열량 은 약 얼마인가? (단, 공기의 정압비열이 1.005 kJ/(kg·K), 기체상수가 0.287 kJ/(kg·K) 인 이상기체로 간주한다.)
  1. ① 7.3 J
  2. ② 7.3 kJ
  3. ③ 14.6 J
  4. ④ 14.6 kJ
정답 확인

정답 ①

40번
어떤 시스템에서 공기가 초기에 290K 에서 330K로 변화 하였고, 이 때 압력은 200 kPa에서 600 kPa 로 변화하였 다. 이 때 단위 질량당 엔트로피 변화는 약 몇 kJ/(kg·K) 인가? (단, 공기는 정압비열이 1.006 kJ/(kg·K)이고, 기체 상수가 0.287 kJ/(kg·K)인 이 상기체로 간주한다.)
  1. ① 0.445
  2. ② -0.445
  3. ③ 0.185
  4. ④ -0.185
정답 확인

정답 ④

41번
분수에서 분출되는 물줄기 높이를 2배로 올리려면 노즐 입 구에서의 게이지 압력을 약 몇 배로 올려야 하는가? (단, 노즐 입구에서의 동압은 무시한다.)
  1. ① 1.414
  2. ② 2
  3. ③ 2.828
  4. ④ 4
정답 확인

정답 ②

42번
수면의 높이 차이가 10m인 두 개의 호수사이에 손실수두 가 2m인 관로를 통해 펌프로 물을 양수할 때 3kW 의 동 력이 필요하다면 이 때 유량은 약 몇 L/s 인가?
  1. ① 18.4
  2. ② 25.5
  3. ③ 32.3
  4. ④ 45.8
정답 확인

정답 ②

43번
체적탄성계수가 2×109 N/m2 인 유체를 2% 압축하는데 필요한 압력은?
  1. ① 1 GPa
  2. ② 10 MPa
  3. ③ 4 GPa
  4. ④ 40 MPa
정답 확인

정답 ④

44번
정지된 액체 속에 잠겨있는 평면이 받는 압력에 의해 발생 하는 합력에 대한 설명으로 옳은 것은?
  1. ① 크기가 액체의 비중량에 반비례한다.
  2. ② 크기는 도심에서의 압력에 전체면적을 곱한 것과 같다.
  3. ③ 경사진 평면에서의 작용점은 평면의 도심과 일치한다.
  4. ④ 수직평면의 경우 작용점이 도심보다 위쪽에 있다.
정답 확인

정답 ②

45번
경사가 30°인 수로에 물이 흐르고 있다. 유속이 12 m/s 로 흐림이 균일하다고 가정하며 연직방향으로 측정한 수심 이 60cm 이다. 수로의 폭을 1m로 한다면 유량은 약 몇 m3/s 인가?
일반기계기사 2019년 2회 45번 문제 그림
  1. ① 5.87
  2. ② 6.24
  3. ③ 6.82
  4. ④ 7.26
정답 확인

정답 ②

46번
일반적으로 뉴턴 유체의 온도 상승에 따른 액체의 점성계 수 변화에 대한 설명으로 옳은 것은?
  1. ① 분자의 무질서한 운동이 커지므로 점성계수가 증가한 다.
  2. ② 분자의 무질서한 운동이 커지므로 점성계수가 감소한 다.
  3. ③ 분자간의 결합력이 약해지므로 점성계수가 증가한다.
  4. ④ 분자간의 결합력이 약해지므로 점성계수가 감소한다.
정답 확인

정답 ④

47번
경계층 밖에서 퍼텐셜 흐름의 속도가 10 m/s 일 때, 경계 층의 두께는 속도가 얼마일 때의 값으로 잡아야 하는가? (단, 일반적으로 정의하는 경계층 두께를 기준으로 삼는 다.)
  1. ① 10 m/s
  2. ② 7.9 m/s
  3. ③ 8.9 m/s
  4. ④ 9.9 m/s
정답 확인

정답 ④

48번
점성계수(μ)가 0.005 Pa·s 인 유체가 수평으로 놓인 안지 름이 4cm인 곧은 관을 30 cm/s의 평균속도로 흘러가고 있다. 흐름 상태가 층류일 때 수평 길이 800 cm 사이에서 의 압력강하(Pa)는?
  1. ① 120
  2. ② 240
  3. ③ 360
  4. ④ 480
정답 확인

정답 ②

49번
다음 중 유선(stream line)을 가장 올바르게 설명한 것은?
  1. ① 에너지가 같은 점을 이은 선이다.
  2. ② 유체 입자가 시간에 따라 움직인 궤적이다.
  3. ③ 유체 입자의 속도벡터와 접선이 되는 가상 곡선이다.
  4. ④ 비정상유동 때의 유동을 나타내는 곡선이다.
정답 확인

정답 ③

50번
평행한 평판 사이의 층류 흐름을 해석하기 위해서 필요한 무차원수와 그 의미를 바르게 나타낸 것은?
  1. ① 레이놀즈 수 = 관성력 / 점성력
  2. ② 레이놀즈 수 = 관성력 / 탄성력
  3. ③ 프루드 수 = 중력 / 관성력
  4. ④ 프루드 수 = 관성력 / 점성력
정답 확인

정답 ①

51번
물의 지름이 0.4 m 인 노즐을 통해 20 m/s 의 속도로 맞 은편 수직벽에 수평으로 분사된다. 수직벽에는 지름 0.2 m 의 구멍이 있으며 뚤린 구멍으로 유량의 25%가 흘러나 가고 나머지 75%는 반경 방향으로 균일하게 유출된다. 이 때 물에 의해 벽면이 받는 수평 방향의 힘은 약 몇 kN 인 가?
  1. ① 0
  2. ② 9.4
  3. ③ 18.9
  4. ④ 37.7
정답 확인

정답 ④

52번
동점성계수가 1.5×10-5 m2/s 인 공기 중에서 30 m/s의 속도로 비행하는 비행기의 모형을 만들어, 동점성계수가 1.0×10-6 m2/s 인 물속에서 6m/s의 속도로 모형시험을 하려 한다. 모형(Lm)과 실형(Lp)의 길이비(Lm/Lp)를 얼마로 해야 되는가?
  1. ① 1/75
  2. ② 1/15
  3. ③ 1/5
  4. ④ 1/3
정답 확인

정답 ④

53번
관속에 흐르는 물의 유속을 측정하기 위하여 삽입한 피토 정압관에 비중이 3인 액체를 사용하는 마노미터를 연결하 여 측정한 결과 액주의 높이 차이가 10cm로 나타났다면 유속은 약 몇 m/s 인가?
  1. ① 0.99
  2. ② 1.40
  3. ③ 1.98
  4. ④ 2.43
정답 확인

정답 ③

54번
바닷물 밀도는 수면에서 1025 kg/m3 이고 깊이 100m 마 다 0.5 kg/m3 씩 증가한다. 깊이 1000m에서 압력은 계기 압력으로 약 몇 kPa 인가?
  1. ① 9560
  2. ② 10080
  3. ③ 10240
  4. ④ 10800
정답 확인

정답 ②

55번
높이가 0.7m, 폭이 1.8m인 직사각형 덕트에 유체가 가득 차서 흐른다. 이때 수력직경은 약 몇 m인가?
  1. ① 1.01
  2. ② 2.02
  3. ③ 3.14
  4. ④ 5.04
정답 확인

정답 ①

56번
동점성계수가 1.5×10-5 m2/s 인 유체가 안지름이 10cm인 관 속을 흐르고 있을 때 층류 임계속도(cm/s)는? (단, 층 류 임계레이놀즈수는 2100 이다.)
  1. ① 24.7
  2. ② 31.5
  3. ③ 43.6
  4. ④ 52.3
정답 확인

정답 ②

57번
다음 중 유체의 속도구배와 전단응력이 선형적으로 비례하 는 유체를 설명한 가장 알맞은 용어는 무엇인가?
  1. ① 점성유체
  2. ② 뉴턴유체
  3. ③ 비압축성 유체
  4. ④ 정상유동 유체
정답 확인

정답 ②

58번
속도 포텐셜이 ø = x2 - y2인 2차원 유동에 해당하는 유 동함수로 가장 옳은 것은?
  1. ① x2 + y2
  2. ② 2xy
  3. ③ -3xy
  4. ④ 2x(y-1)
정답 확인

정답 ②

59번
물을 담은 그릇을 수평방향으로 4.2 m/s2으로 운동시킬 때 물은 수평에 대하여 약 몇 도(°) 기울어지겠는가?
  1. ① 18.4°
  2. ② 23.2°
  3. ③ 35.6°
  4. ④ 42.9°
정답 확인

정답 ②

60번
몸무게가 750N인 조종사가 지름 5.5m의 낙하산을 타고 비행기에서 탈출하였다. 항력계수가 1.0이고, 낙하산의 무 게를 무시한다면 조종사의 최대 종속도는 약 몇 m/s가 되 는가? (단, 공기의 밀도는 1.2 kg/m3 이다.)
  1. ① 7.25
  2. ② 8.00
  3. ③ 5.26
  4. ④ 10.04
정답 확인

정답 ①

61번
다음 중 비중이 가장 작고, 항공기 부품이나 전자 및 전기 용 제품의 케이스 용도로 사용되고 있는 합금 재료는?
  1. ① Ni 합금
  2. ② Cu 합금
  3. ③ Pb 합금
  4. ④ Mg 합금
정답 확인

정답 ④

62번
다음의 조직 중 경도가 가장 높은 것은?
  1. ① 펄라이트(pearlite)
  2. ② 페라이트(ferrite)
  3. ③ 마텐자이트(martensite)
  4. ④ 오스테나이트(austenite)
정답 확인

정답 ③

63번
강의 열처리 방법 중 표면경화법에 해당하는 것은?
  1. ① 마퀜칭
  2. ② 오스포밍
  3. ③ 침탄질화법
  4. ④ 오스템퍼링
정답 확인

정답 ③

64번
칼로라이징은 어떤 원소를 금속표면에 확산 침투시키는 방 법인가?
  1. ① Zn
  2. ② Si
  3. ③ Al
  4. ④ Cr
정답 확인

정답 ③

65번
Fe-C 평형상태도에서 온도가 가장 낮은 것은?
  1. ① 공석점
  2. ② 포정점
  3. ③ 공정점
  4. ④ Fe의 자기변태점
정답 확인

정답 ①

66번
열경화성 수지에 해당하는 것은?
  1. ① ABS수지
  2. ② 에폭시수지
  3. ③ 폴리아미드
  4. ④ 염화비닐수지
정답 확인

정답 ②

67번
다음 중 반발을 이용하여 경도를 측정하는 시험법은?
  1. ① 쇼어경도시험
  2. ② 마이어경도시험
  3. ③ 비커즈경도시험
  4. ④ 로크웰경도시험
정답 확인

정답 ①

68번
구리(Cu)합금에 대한 설명 중 옳은 것은?
  1. ① 청동은 Cu + Zn 합금이다.
  2. ② 베릴륨 청동은 시효경화성이 강력한 Cu 합금이다.
  3. ③ 애드미럴티 황동은 6-4황동에 Sb을 첨가한 합금이다.
  4. ④ 네이벌 황동은 7-3황동에 Ti을 첨가한 합금이다.
정답 확인

정답 ②

69번
면심입방격자(FCC)의 단위격자 내에 원자수는 몇 개인가?
  1. ① 2개
  2. ② 4개
  3. ③ 6개
  4. ④ 8개
정답 확인

정답 ②

70번
합금주철에서 특수합금 원소의 영향을 설명한 것 중 틀린 것은?
  1. ① Ni은 흑연화를 방지한다.
  2. ② Ti은 강한 탈산제이다.
  3. ③ V은 강한 흑연화 방지 원소이다.
  4. ④ Cr은 흑연화를 방지하고, 탄화물은 안정화한다.
정답 확인

정답 ①

71번
그림과 같은 유압 기호가 나타내는 명칭은?
일반기계기사 2019년 2회 71번 문제 그림
  1. ① 전자 변환기
  2. ② 압력 스위치
  3. ③ 리밋 스위치
  4. ④ 아날로그 변환기
정답 확인

정답 ③

72번
부하의 하중에 의한 자유낙하를 방지하기 위해 배압(back pressure)을 부여하는 밸브는?
  1. ① 체크 밸브
  2. ② 감압 밸브
  3. ③ 릴리프 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ④

73번
어큐물레이터(accumulator)의 역할에 해당하지 않는 것은?
  1. ① 갑작스런 충격압력을 막아 주는 역할을 한다.
  2. ② 축척된 유압에너지의 방출 사이클 시간을 연장한다.
  3. ③ 유압 회로 중 오일 누설 등에 의한 압력강하를 보상하 여 준다.
  4. ④ 유압 펌프에서 발생하는 맥동을 흡수하여 진동이나 소 음을 방지한다.
정답 확인

정답 ②

74번
유압실린더에서 피스톤 로드가 부하를 미튼 힘이 50 kN, 피스톤 속도가 5 m/min 인 경우 실린더 내경이 8cm 이 라면 소요동력은 약 몇 kW 인가? (단, 펀로드형 실린더이 다.)
  1. ① 2.5
  2. ② 3.17
  3. ③ 4.17
  4. ④ 5.3
정답 확인

정답 ③

75번
액추에이터의 공급 쪽 관로에 설정된 바이패스 관로의 흐 름을 제어함으로써 속도를 제어하는 회로는?
일반기계기사 2019년 2회 75번 문제 그림
  1. ① 배압 회로
  2. ② 미터 인 회로
  3. ③ 플립 플롭 회로
  4. ④ 블리드 오프 회로
정답 확인

정답 ④

76번
유압 작동유에서 요구되는 특성이 아닌 것은?
  1. ① 인화점이 낮고, 증기 분리압이 클 것
  2. ② 유동성이 좋고, 관로 저항이 적을 것
  3. ③ 화학적으로 안정될 것
  4. ④ 비압축성일 것
정답 확인

정답 ①

77번
유압 시스템의 배관계통과 시스템 구성에 사용되는 유압기 기의 이물질을 제거하는 작업으로 유랫동안 사용하지 않던 설비의 운전을 다시 시작하였을 때나 유압 기계를 처음 설 치하였을 때 수행하는 작업은?
  1. ① 펌핑
  2. ② 플러싱
  3. ③ 스위핑
  4. ④ 클리닝
정답 확인

정답 ②

78번
유동하고 있는 액체의 압력이 국부적으로 저하되어, 증기 나 함유 기체를 포함하는 기포가 발생하는 현상은?
  1. ① 캐비테이션 현상
  2. ② 채터링 현상
  3. ③ 서징 현상
  4. ④ 역류 현상
정답 확인

정답 ①

79번
다음 기어펌프에서 발생하는 폐입 현상을 방지하기 위한 방법으로 가장 적절한 것은?
  1. ① 오일을 보충한다.
  2. ② 베인을 교환한다.
  3. ③ 베어링을 교환한다.
  4. ④ 릴리프 홈이 적용된 기어를 사용한다.
정답 확인

정답 ④

80번
다음 중 오일의 점성을 이용하여 진동을 흡수하거나 충격 을 완화 시킬 수 있는 유압응용장치는?
  1. ① 압력계
  2. ② 토크 컨버터
  3. ③ 쇼크 업소버
  4. ④ 진동개폐밸브
정답 확인

정답 ③

81번
20 m/s의 같은 속력으로 달리던 자동차 A, B가 교차로에 서 직각으로 충돌하였다. 충돌 직후 자동차 A의 속력은 약 몇 m/s인가? (단, 자동차 A, B의 질량은 동일하며 반발계 수는 0.7, 마찰은 무시한다.)
일반기계기사 2019년 2회 81번 문제 그림
  1. ① 17.3
  2. ② 18.7
  3. ③ 19.2
  4. ④ 20.4
정답 확인

정답 ①

82번
80 rad/s로 회전하던 세탁기의 전원을 끈 후 20초가 경과 하여 정지하였다면 세탁기가 정지할 때까지 약 몇 바퀴를 회전하였는가?
  1. ① 127
  2. ② 254
  3. ③ 542
  4. ④ 7620
정답 확인

정답 ①

83번
시간 t에 따른 변위 x(t)가 다음과 같은 관계식을 가질 때 가속도 a(t)에 대한 식으로 옳은 것은?
일반기계기사 2019년 2회 83번 문제 그림
  1. ① a(t) = w2 X0 sin wt
  2. ② a(t) = w2 X0 cos wt
  3. ③ a(t) = -w2 X0 sin wt
  4. ④ a(t) = -w2 X0 cos wt
정답 확인

정답 ③

86번
다음 그림은 물체 운동의 v-t 선도(속도-시간선도)이다. 그래프에서 시간 t1에서의 접선의 기울기는 무엇을 나타내 는가?
  1. ① 변위
  2. ② 속도
  3. ③ 가속도
  4. ④ 총 움직인 거리
정답 확인

정답 ③

88번
감쇠비 ζ가 일정할 때 전달률을 1보다 작게 하려면 진동수 비는 얼마의 크기를 가지고 있어야 하는가?
  1. ① 1보다 작아야 한다.
  2. ② 1보다 커야 한다.
  3. ③ √2 보다 작아야 한다.
  4. ④ √2 보다 커야 한다.
정답 확인

정답 ④

90번
질량 50kg의 상자가 넘어기자 않도록 하면서 질량 10kg의 수레에 가할 수 있는 힘 P의 최댓값은 얼마인가? (단, 상 자는 수레 위에서 미끄러지지 않는다고 가정한다.)
  1. ① 292 N
  2. ② 392 N
  3. ③ 492 N
  4. ④ 592 N
정답 확인

정답 ②

91번
레이저(laser) 가공에 대한 특징으로 틀린 것은?
  1. ① 밀도가 높은 단색성과 평행도가 높은 지향성을 이용한 다.
  2. ② 가공물에 빛을 쏘이면 순각적으로 일부분이 가열되어, 용해되거나 증발되는 원리이다.
  3. ③ 초경합금, 스테인리스강의 가공은 불가능한 단점이 있 다.
  4. ④ 유리, 플라스틱 판의 절단이 가능하다.
정답 확인

정답 ③

92번
다음 표는 고속도강의 함유량 표기에서 “18”의 의미는?
일반기계기사 2019년 2회 92번 문제 그림
  1. ① 탄소의 함유량
  2. ② 텅스텐의 함유량
  3. ③ 크롬의 함유량
  4. ④ 바나듐의 함유량
정답 확인

정답 ②

93번
피복 아크 용접에서 피복제의 역할로 틀린 것은?
  1. ① 아크를 안정시킨다.
  2. ② 용착금속을 보호한다.
  3. ③ 용착금속의 급랭을 방지한다.
  4. ④ 용착금속의 흐름을 억제한다.
정답 확인

정답 ④

94번
절삭가공을 할 때 절삭온도를 측정하는 방법으로 사용하지 않는 것은?
  1. ① 부식을 이용하는 방법
  2. ② 복사고온계를 이용하는 방법
  3. ③ 열전대(thermo couple)에 의한 방법
  4. ④ 칼로리미터(calorimeter)에 의한 방법
정답 확인

정답 ①

95번
선반가공에서 직경 60 mm 길이 100 mm의 탄소강 재료 환봉을 초경바이트를 사용하여 1회 절삭 시 가공시간은 약 몇 초인가? (단, 절삭깊이 1.5 mm, 절삭속도 150 m/min, 이송은 0.2 mm/rev 이다.)
  1. ① 38초
  2. ② 42초
  3. ③ 48초
  4. ④ 52초
정답 확인

정답 ①

96번
300mm×500mm 인 주철 주물을 만들 때, 필요한 주입 추 의 무게는 약 몇 kg 인가? (단, 쇳물 아궁이 높이가 120mm, 주물 미도는 7200 kg/m3 이다.)
  1. ① 129.6
  2. ② 149.6
  3. ③ 169.6
  4. ④ 189.6
정답 확인

정답 ①

97번
프레스 작업에서 전단가공이 아닌 것은?
  1. ① 트리밍(trimming)
  2. ② 컬링(curling)
  3. ③ 셰이빙(shaving)
  4. ④ 블랭킹(blanking)
정답 확인

정답 ②

98번
다음 중 직접 측정기가 아닌 것은?
  1. ① 측장기
  2. ② 마이크로미터
  3. ③ 버니어캘리퍼스
  4. ④ 공기 마이크로미터
정답 확인

정답 ④

99번
스프링 백(spring back)에 대한 설명으로 틀린 것은?
  1. ① 경도가 클수록 스프링 백의 변화도 커진다.
  2. ② 스프링 백의 양은 가공조건에 의해 영향을 받는다.
  3. ③ 같은 두께의 판재에서 굽힘 반지름이 작을수록 스프링 백의 양은 커진다.
  4. ④ 같은 두께의 판재에서 굽힘 각도가 작을수록 스프링 백 의 양은 커진다.
정답 확인

정답 ③

100번
내접기어 및 자동차의 3단 기어와 같은 단이 있는 기어 를 깎을 수 있는 원통형 기어 절삭기계로 옳은 것은?
  1. ① 호빙머신
  2. ② 그라인딩 머신
  3. ③ 마그 기어 셰이퍼
  4. ④ 펠로즈 기어 셰이퍼 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④

이전 회차2019년 1회 다음 회차2019년 3회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
