일반기계기사 2021년 2회 기출문제

2021-05-15 시행 · 88문항

이 회차 문제 풀기 →
1번
5cm×4cm 블록이 x축을 따라 0.05cm 만큼 인장되었다. y방 향으로 수축되는 변형률(εy)은? (단, 포아송 비(ν)는 0.3 이 다.)
일반기계기사 2021년 2회 1번 문제 그림
  1. ① 0.000015
  2. ② 0.0015
  3. ③ 0.003
  4. ④ 0.03
정답 확인

정답 ③

2번
길이 15m, 봉의 지름 10mm인 강봉에 P = 8 kN을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 mm인가? (단, 이 재료 의 세로탄성계수는 210 GPa 이다.)
일반기계기사 2021년 2회 2번 문제 그림
  1. ① 5.2
  2. ② 6.4
  3. ③ 7.3
  4. ④ 8.5
정답 확인

정답 ③

4번
다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa 인가? (단, 핀의 지름은 1cm 이다.)
  1. ① 12.73
  2. ② 13.24
  3. ③ 15.63
  4. ④ 16.56
정답 확인

정답 ①

5번
그림과 같이 평면응력 조건하에 최대 주응력은 몇 kPa 인가? (단, σx = 400kPa, σy = -400kPa, τxy = 300kPa 이다.)
일반기계기사 2021년 2회 5번 문제 그림
  1. ① 400
  2. ② 500
  3. ③ 600
  4. ④ 700
정답 확인

정답 ②

6번
전체 길이에 걸쳐서 균일 분포하중 200N/m가 작용하는 단순 지지보의 최대 굽힘응력은 몇 MPa 인가? (단, 폭×높이 = 3cm×4cm인 직사각형 단면이고, 보의 길이는 2m 이다. 또 한 보의 지점은 양 끝단에 있다.)
  1. ① 12.5
  2. ② 25.0
  3. ③ 14.9
  4. ④ 29.8
정답 확인

정답 ①

8번
바깥지름이 46mm인 속이 빈 축이 120kW의 동력을 전달하 는데 이 때의 각속도는 40rev/s 이다. 이 축의 허용비틀림응 력이 80 MPa 일 때, 안지름은 약 몇 mm 이하이어야 하는 가?
  1. ① 29.8
  2. ② 41.8
  3. ③ 36.8
  4. ④ 48.8
정답 확인

정답 ②

9번
지름 200mm인 축이 120rpm으로 회전하고 있다. 2m 떨어진 두 단면에서 측정한 비틀림 각이 1/15 rad 이었다면 이 축에 작용하고 있는 비틀림 모멘트는 약 몇 kN·m인가? (단, 가로 탄성계수는 80 GPa 이다.)
  1. ① 418.9
  2. ② 356.6
  3. ③ 305.7
  4. ④ 286.8
정답 확인

정답 ①

10번
그림과 같은 단면에서 가로방향 도심축에 대한 단면 2차모 멘트는 약 몇 mm4 인가?
일반기계기사 2021년 2회 10번 문제 그림
  1. ① 10.67 × 106
  2. ② 13.67 × 106
  3. ③ 20.67 × 106
  4. ④ 23.67 × 106
정답 확인

정답 ②

11번

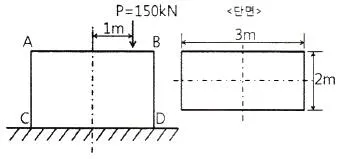

직사각형 단면의 단주에 150 kN 하중이 중심에서 1m만큼 편심되어 작용할 때 이 부재 AC에서 생기는 최대 인장응력 은 몇 kPa 인가?
일반기계기사 2021년 2회 11번 문제 그림
  1. ① 25
  2. ② 50
  3. ③ 87.5
  4. ④ 100
정답 확인

정답 ①

13번
지름 50mm인 중실축 ABC가 A에서 모터에 의해 구동된다. 모터는 600rpm으로 50kW의 동력을 전달한다. 기계를 구동 하기 위해서 기어 B는 35kW, 기어 C는 15kW를 필요로 한 다. 축 ABC에 발생하는 최대 전단응력은 몇 MPa 인가?
일반기계기사 2021년 2회 13번 문제 그림
  1. ① 9.73
  2. ② 22.7
  3. ③ 32.4
  4. ④ 64.8
정답 확인

정답 ③

14번

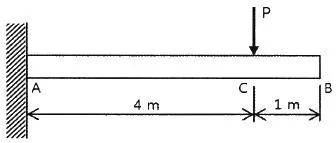

그림과 같이 직사각형 단면의 목재 외팔보에 집중하중 P가 C점에 작용하고 있다. 목재의 허용압축응력을 8MPa, 끝단 B점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력 과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중하중 P의 최대값은 약 몇 kN인가? (단, 목재의 세로탄 성계수는 12GPa, 단면2차모멘트는 1022×10-6 m4, 단면계 수는 4.601×10-3 m3 이다.)
일반기계기사 2021년 2회 14번 문제 그림
  1. ① 7.8
  2. ② 8.5
  3. ③ 9.2
  4. ④ 10.0
정답 확인

정답 ③

16번
허용인장강도가 400MPa 인 연강봉에 30 kN의 축방향 인장 하중이 가해질 경우 이 강봉의 지름은 약 몇 cm 인가? (단, 안전율은 5 이다.)
  1. ① 2.69
  2. ② 2.93
  3. ③ 2.19
  4. ④ 3.33
정답 확인

정답 ③

18번
단면적이 5cm2, 길이가 60cm인 연강봉을 천장에 매달고 30℃에서 0℃로 냉각시킬 때 길이의 변화를 없게 하려면 봉 의 끝에 몇 kN의 추를 달아야 하는가? (단, 세로탄성계수 200GPa, 열팽창계수 a=12×10-6/℃ 이고, 봉의 자중은 무 시한다.)
  1. ① 60
  2. ② 36
  3. ③ 30
  4. ④ 24
정답 확인

정답 ②

20번
알루미늄봉이 그림과 같이 축하중 받고 있다. BC간에 작용 하고 있는 하중의 크기는?
일반기계기사 2021년 2회 20번 문제 그림
  1. ① 2P
  2. ② 3P
  3. ③ 4P
  4. ④ 8P
정답 확인

정답 ①

21번
압력 100kPa, 온도 20℃인 일정량의 이상기체가 있다. 압력 을 일정하게 유지하면서 부피가 처음 부피의 2배가 되었을 때 기체의 온도는 몇 ℃가 되는가?
  1. ① 148
  2. ② 256
  3. ③ 313
  4. ④ 586
정답 확인

정답 ③

22번
열역학 제2법칙과 관계된 설명으로 가장 옳은 것은?
  1. ① 과정(상태변화)의 방향성을 제시한다.
  2. ② 열역학적 에너지의 양을 결정한다.
  3. ③ 열역학적 에너지의 종류를 판단한다.
  4. ④ 과정에서 발생한 총 일의 양을 결정한다.
정답 확인

정답 ①

23번
어느 왕복동 내연기관에서 실린더 안지름이 6.8cm, 행정이 8cm 일 때 평균유효압력은 1200kPa 이다. 이 기관의 1행 정당 유효 일은 약 몇 kJ 인가?
  1. ① 0.09
  2. ② 0.15
  3. ③ 0.35
  4. ④ 0.48
정답 확인

정답 ③

24번
오토 사이클로 작동되는 기관에서 실린더의 극간 체적 (clearance volume)이 행정 체적(stroke volume)의 15%라 고 하면 이론 열효율은 약 얼마인가? (단, 비열비 k = 1.4 이다.)
  1. ① 39.3%
  2. ② 45.2%
  3. ③ 50.6%
  4. ④ 55.7%
정답 확인

정답 ④

25번
질량이 5kg인 강제 용기 속에 물이 20L 들어있다. 용기와 물이 24℃인 상태에서 이 속에 질량이 5kg이고 온도가 18 0℃인 어떤 물체를 넣었더니 일정 시간 후 온도가 35℃가 되면서 열평형에 도달하였다. 이 때 이 물체의 비열은 약 몇 kJ/(kg·K)인가? (단, 물의 비열은 4.2kJ/(kg·K), 강의 비 열은 0.46kJ/(kg·K) 이다.)
  1. ① 0.88
  2. ② 1.12
  3. ③ 1.31
  4. ④ 1.86
정답 확인

정답 ③

26번
보일러, 터빈, 응축기, 펌프로 구성되어 있는 증기원동소가 있다. 보일러에서 2500 kW의 열이 발생하고 터빈에서 550kW의 일을 발생시킨다. 또한, 펌프를 구동하는데 20kW 의 동력이 추가로 소모된다면 응축기에서의 방열량은 약 몇 kW인가?
  1. ① 980
  2. ② 1930
  3. ③ 1970
  4. ④ 3070
정답 확인

정답 ③

27번
실린더에 밀폐된 8kg의 공기가 그림과 같이 압력 P1 = 800kPa, 체적 V1 = 0.27m3에서 P2 = 350kPa, V2 = 0.80m3 으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?
일반기계기사 2021년 2회 27번 문제 그림
  1. ① 305
  2. ② 334
  3. ③ 362
  4. ④ 390
정답 확인

정답 ①

28번
어떤 열기관이 550K의 고열원으로부터 20kJ의 열량을 공급 받아 250K의 저열원에 14KJ의 열량을 방출할 때, 이 사이 클의 Clausius 적분값과 가역, 비가역 여부의 설명으로 옳은 것은?
  1. ① Clausius 적분값은 –0.0196kJ/K 이고 가역사이클이다.
  2. ② Clausius 적분값은 –0.0196kJ/K 이고 비가역사이클이다.
  3. ③ Clausius 적분값은 0.0196kJ/K 이고 가역사이클이다.
  4. ④ Clausius 적분값은 0.0196kJ/K 이고 비가역사이클이다.
정답 확인

정답 ②

29번
이상적인 오토사이클의 열효율이 56.5% 이라면 압축비가 약 얼마인가? (단, 작동 유체의 비열비는 1.4로 일정하다.)
  1. ① 7.5
  2. ② 8.0
  3. ③ 9.0
  4. ④ 9.5
정답 확인

정답 ②

30번
4kg의 공기를 온도 15℃에서 일정 체적으로 가열하여 엔트 로피가 3.35 kJ/K 증가하였다. 이때 온도는 약 몇 K인가? (단, 공기의 정적비열은 0.717 kJ/(kg·K) 이다.)
  1. ① 927
  2. ② 337
  3. ③ 533
  4. ④ 483
정답 확인

정답 ①

31번
상태 1에서 경로 A를 따라 상태 2로 변화하고 경로 B를 따 라 다시 상태 1로 돌아오는 가역사이클이 있다. 아래의 사 이클에 대한 설명으로 틀린 것은?
일반기계기사 2021년 2회 31번 문제 그림
  1. ① 사이클 과정 동안 시스템의 내부에너지 변화량은 0 이 다.
  2. ② 사이클 과정 동안 시스템은 외부로부터 순(net) 일을 받 았다.
  3. ③ 사이클 과정 동안 시스템의 내부에서 외부로 순(net) 열 이 전달되었다.
  4. ④ 이 그림으로 사이클 과정 동안 총 엔트로피 변화량을 알 수 없다.
정답 확인

정답 ④

32번

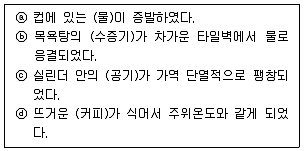

다음 4가지 경우에서 ( ) 안의 물질이 보유한 엔트로피가 증가한 경우는?
일반기계기사 2021년 2회 32번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ①

33번
기체상수가 0.462 kJ/(kg·K)인 수증기를 이상기체로 간주할 때 정압비열(kJ/(kg·K))은 약 얼마인가? (단, 이 수증기의 비 열비는 1.33 이다.)
  1. ① 1.86
  2. ② 1.54
  3. ③ 0.64
  4. ④ 0.44
정답 확인

정답 ①

34번
완전히 단열된 실린더 안의 공기가 피스톤을 밀어 외부로 일을 하였다. 이 때 외부로 행한 일의 양과 동일한 값(절대 값 기준)을 가지는 것은?
  1. ① 공기의 엔탈피 변화량
  2. ② 공기의 온도 변화량
  3. ③ 공기의 엔트로피 변화량
  4. ④ 공기의 내부에너지 변화량
정답 확인

정답 ④

35번
시스템 내의 임의의 이상기체 1kg이 채워져 있다. 이 기체 의 정압비열은 1.0kJ/(kg·K) 이고, 초기 온도가 50℃인 상태 에서 323kJ의 열량을 가하여 팽창시킬 때 변경 후 체적은 변경 전 체적의 약 몇 배가 되는가? (단, 정압과정으로 팽창 한다.)
  1. ① 1.5배
  2. ② 2배
  3. ③ 2.5배
  4. ④ 3배
정답 확인

정답 ②

36번
그림과 같은 Rankine 사이클의 열효율은 약 얼마인가? (단, h는 엔탈피, s는 엔트로피를 나타내며, h1 = 191.8 kJ/kg, h2 = 193.8 kJ/kg, h3 = 2799.5 kJ/kg, h4 = 2007.5 kJ/kg 이다.)
일반기계기사 2021년 2회 36번 문제 그림
  1. ① 30.3%
  2. ② 36.7%
  3. ③ 42.9%
  4. ④ 48.1%
정답 확인

정답 ①

37번
냉동기 냉매의 일반적인 구비조건으로서 적합하지 않은 것 은?
  1. ① 임계 온도가 높고, 응고 온도가 낮을 것
  2. ② 증발열이 작고, 증기의 비체적이 클 것
  3. ③ 증기 및 액체의 점성(점성계수)이 작을 것
  4. ④ 부식성이 없고, 안정성이 있을 것
정답 확인

정답 ②

38번
복사열을 방사하는 방사율과 면적이 같은 2개의 방열판이 있다. 각각의 온도가 A 방열판은 120℃, B 방열판은 80℃ 일 때 두 방열판의 복사 열전달량(QA/QB)비는?
  1. ① 1.08
  2. ② 1.22
  3. ③ 1.54
  4. ④ 2.42
정답 확인

정답 ③

39번
카르노사이클로 작동되는 열기관이 200kJ의 열을 200℃에 서 공급받아 20℃에서 방출한다면 이 기관의 일은 약 얼마 인가?
  1. ① 38kJ
  2. ② 54kJ
  3. ③ 63kJ
  4. ④ 76kJ
정답 확인

정답 ④

40번
유리창을 통해 실내에서 실외로 열전달이 일어난다. 이때 열전달량은 약 몇 W 인가? (단, 대류열전달계수는 50W/(m2·K), 유리창 표면온도는 25℃, 외기온도는 10℃, 유 리창면적은 2m2 이다.)
  1. ① 150
  2. ② 500
  3. ③ 1500
  4. ④ 5000
정답 확인

정답 ③

42번
매끄러운 원관에서 물의 속도가 V일 때 압력강하가 △p1이 었고, 이때 완전한 난류유동이 발생되었다. 속도를 2V로 하 여 실험을 하였다면 압력강하는 얼마가 되는가?
  1. ① △p1
  2. ② 2△p1
  3. ③ 4△p1
  4. ④ 8△p1
정답 확인

정답 ③

43번
5℃의 물[점성계수 1.5×10-3 kg/(m·s)]이 안지름 0.25cm, 길이 10m인 수평관 내부를 1m/s 로 흐른다. 이 때 레이놀 즈수는 얼마인가?
  1. ① 166.7
  2. ② 600
  3. ③ 1666.7
  4. ④ 6000
정답 확인

정답 ③

44번
비압축성 유동에 대한 Navier-Stokes 방정식에서 나타나지 않는 힘은?
  1. ① 체적력(중력)
  2. ② 압력
  3. ③ 점성력
  4. ④ 표면장력
정답 확인

정답 ④

45번
어떤 물체의 속도가 초기 속도의 2배가 되었을 때 항력계수 가 초기 항력계수의 1/2로 줄었다. 초기에 물체가 받는 저 항력이 D라고 할 때 변화된 저항력은 얼마가 되는가?
  1. ① 2D
  2. ② 4D
  3. ③ 1/2 D
  4. ④ √2 D
정답 확인

정답 ①

46번
한 변이 2m인 위가 열려있는 정육면체 통에 물을 가득 담 아 수평방향으로 9.8m/s2의 가속도로 잡아당겼을 때 통에 남아 있는 물의 양은 약 몇 m3인가?
일반기계기사 2021년 2회 46번 문제 그림
  1. ① 8
  2. ② 4
  3. ③ 2
  4. ④ 1
정답 확인

정답 ②

47번
다음 중 Hagen-Poiseuille 법칙을 이용한 세관식 점도계는?
  1. ① 맥미셸(MacMichael) 점도계
  2. ② 세이볼트(Saybolt) 점도계
  3. ③ 낙구식 점도계
  4. ④ 스토머(Stormer) 점도계
정답 확인

정답 ②

48번
평판 위를 지나는 경계층 유동에서 경계층 두께가 δ인 경계 층 내 속도 u가 로 주어진다. 여기서 y는 평판까지 거리, U는 주류속도이다. 이 때 경계층 배제 두께(boundary layer displacement thickness) δ*와 δ의 비 δ*/δ 는 약 얼마인가?
일반기계기사 2021년 2회 48번 문제 그림
  1. ① 0.333
  2. ② 0.363
  3. ③ 0.500
  4. ④ 0.667
정답 확인

정답 ②

49번
2차원 직각좌표계(x, y)에서 유동함수(stream function, )가 인 정상 유동이 있다. 다음 보기 중 속도의 크기가 √5인 점(x, y)을 모두 고르면?
일반기계기사 2021년 2회 49번 문제 그림일반기계기사 2021년 2회 49번 문제 그림일반기계기사 2021년 2회 49번 문제 그림
  1. ① ㄱ
  2. ② ㄷ
  3. ③ ㄱ, ㄴ
  4. ④ ㄴ, ㄷ
정답 확인

정답 ③

50번
그림과 같은 수문에서 멈춤장치 A가 받는 힘은 약 몇 kN 인가? (단, 수문의 폭은 3m이고, 수은의 비중은 13.6 이다.)
  1. ① 37
  2. ② 510
  3. ③ 586
  4. ④ 879
정답 확인

정답 ③

51번
그림과 같이 바닥부 단면적이 1m2인 탱크에 설치된 노즐에 서 수면과 노즐 중심부 사이 높이가 1m인 경우 유량을 Q라 고 한다. 이유량을 2배로 하기 위해서는 수면 상에 약 몇 kg 정도의 피스톤을 놓아야 하는가?
일반기계기사 2021년 2회 51번 문제 그림
  1. ① 1000
  2. ② 2000
  3. ③ 3000
  4. ④ 4000
정답 확인

정답 ③

53번
수력구배선(hydrauilc grade line)에 대한 설명으로 옳은 것 은?
  1. ① 에너지선보다 위에 있어야 한다.
  2. ② 항상 수평선이다.
  3. ③ 위치수두와 속도수두의 합을 나타내며 주로 에너지선 아 래에 있다.
  4. ④ 위치수두와 압력수두의 합을 나타내며 주로 에너지선 아 래에 있다.
정답 확인

정답 ④

54번
그림과 같이 비중이 0.83인 기름이 12m/s의 속도로 수직 고정평판에 직각으로 부딪치고 있다. 판에 작용되는 힘 F는 약 몇 N인가?
일반기계기사 2021년 2회 54번 문제 그림
  1. ① 23.5
  2. ② 28.9
  3. ③ 288.6
  4. ④ 234.7
정답 확인

정답 ④

55번
비중이 0.85이고 동점성계수가 3×10-4 m2/s인 기름이 안지 름 10cm 원관 내를 20L/s로 흐른다. 이 원관 100m 길이에 서의 수두손실은 약 몇 m 인가?
  1. ① 16.6
  2. ② 24.9
  3. ③ 49.8
  4. ④ 82.1
정답 확인

정답 ②

56번
길이 100m의 배를 길이 5m인 모형으로 실험할 때, 실형이 40km/h로 움직이는 경우와 역학적 상사를 만족시키기 위한 모양의 속도는 약 몇 km/h 인가? (단, 점성마찰은 무시한 다.)
일반기계기사 2021년 2회 56번 문제 그림
  1. ① 4.66
  2. ② 8.94
  3. ③ 12.96
  4. ④ 18.42
정답 확인

정답 ②

58번
단면적이 각각 10cm2와 20cm2인 관이 서로 연결되어 있다. 비압축성 유동이라 가정하면 20cm2 관속의 평균유속이 2.4m/s 일 때 10cm2 관내의 평균속도는 약 몇 m/s 인가?
  1. ① 4.8
  2. ② 1.2
  3. ③ 9.6
  4. ④ 2.4
정답 확인

정답 ①

59번
마노미터를 설치하여 액체탱크의 수압을 측정하려고 한다. 수은(비중=13.6) 액주의 높이차 H = 50cm 이면 A점에서의 계기압력은 약 얼마인가? (단, 액체의 밀도는 900 kg/m3 이 다.)
  1. ① 63.9 kPa
  2. ② 4.2 kPa
  3. ③ 63.9 Pa
  4. ④ 4.2 Pa
정답 확인

정답 ①

60번
동점성계수가 10cm2/s 이고 비중이 1.2인 유체의 점성계수 는 몇 Pa·s인가?
  1. ① 1.2
  2. ② 0.12
  3. ③ 2.4
  4. ④ 0.24
정답 확인

정답 ①

61번
Fe-C 평형상태도에 대한 설명으로 틀린 것은?
  1. ① 강의 A2변태선은 약 768℃이다.
  2. ② A1변태선을 공석선이라 하며, 약 723℃이다.
  3. ③ A0변태점을 시멘타이트의 자기변태점이라 하며, 약 21 0℃ 이다.
  4. ④ 공정점에서의 공정물을 펄라이트라 하며, 약 1490℃ 이 다.
정답 확인

정답 ④

62번
금속을 냉간 가공하였을 때의 기계적·물리적 성질의 변화에 대한 설명으로 틀린 것은?
  1. ① 냉간 가공도가 증가할수록 강도는 증가한다.
  2. ② 냉간 가공도가 증가할수록 연신율은 증가한다.
  3. ③ 냉간 가공이 진행됨에 따라 전기 전도율은 낮아진다.
  4. ④ 냉간 가공이 진행됨에 따라 전기적 성질인 투자율은 감 소한다.
정답 확인

정답 ②

63번
탄소강에 함유된 인(P)의 영향을 옳게 설명한 것은?
  1. ① 경도를 감소시킨다.
  2. ② 결정립을 미세화시킨다.
  3. ③ 연신율을 증가시킨다.
  4. ④ 상온 취성의 원인이 된다.
정답 확인

정답 ④

64번
그림과 같은 항온 열처리하여 마텐자이트와 베이나이트의 혼합조직을 얻는 열처리는?
일반기계기사 2021년 2회 64번 문제 그림
  1. ① 담금질
  2. ② 패턴팅
  3. ③ 마템퍼링
  4. ④ 오스템퍼링
정답 확인

정답 ③

65번
강을 담금질하면 경도가 크고 메지므로, 인성을 부여하기 위하여 A1 변태점 이하의 온도에서 일정 시간 유지하였다가 냉각하는 열처리 방법은?
  1. ① 퀜칭(Quenching)
  2. ② 탬퍼링(Tempering)
  3. ③ 어닐링(Annealing)
  4. ④ 노멀라이징(Normalizing)
정답 확인

정답 ②

66번
스테인리스강의 조직계에 해당되지 않는 것은?
  1. ① 펄라이트계
  2. ② 페라이트계
  3. ③ 마텐자이트계
  4. ④ 오스테나이트계
정답 확인

정답 ①

67번
라우탈(Lautal) 합금의 주성분으로 옳은 것은?
  1. ① Al-Si
  2. ② Al-Mg
  3. ③ Al-Cu-Si
  4. ④ Al-Cu-Ni-Mg
정답 확인

정답 ③

68번
켈밋 합금(Kelmet alloy)의 주요 성분으로 옳은 것은?
  1. ① Pb-Sn
  2. ② Cu-Pb
  3. ③ Sn-Sb
  4. ④ Zn-Al
정답 확인

정답 ②

69번
열경화성 수지나 충전 강화수지(FRTP)사용되는 것으로 내열 성, 내마모성, 내식성이 필요한 열간 금형용 재료는?
  1. ① STC3
  2. ② STS5
  3. ③ STD61
  4. ④ SM45C
정답 확인

정답 ③

70번
구리판, 알루미늄판 등 기타 연성의 판재를 가압 성형하여 변형 능력을 시험하는 시험법은?
  1. ① 커핑 시험
  2. ② 마멸 시험
  3. ③ 압축 시험
  4. ④ 크리프 시험
정답 확인

정답 ①

71번
다음 간략기호의 명칭은? (단, 스프링이 없는 경우이다.)
일반기계기사 2021년 2회 71번 문제 그림
  1. ① 체크 밸브
  2. ② 스톱 밸브
  3. ③ 일정 비율 감압 밸브
  4. ④ 저압 우선형 셔틀 밸브
정답 확인

정답 ①

72번
토출량이 일정하지 않으며 주로 저압에서 사용하는 비용적 형 펌프의 종류가 아닌 것은?
  1. ① 베인 펌프
  2. ② 원심 펌프
  3. ③ 축류 펌프
  4. ④ 혼류 펌프
정답 확인

정답 ①

73번
유압 실린더에서 오일에 의해 피스톤에 15MPa의 압력이 가 해지고 피스톤 속도가 3.5cm/s 일 때 이 실린더에서 발생 하는 동력은 약 몇 kW 인가? (단, 실린더 안지름은 100mm 이다.)
  1. ① 2.74
  2. ② 4.12
  3. ③ 6.18
  4. ④ 8.24
정답 확인

정답 ②

74번
다음 기호의 명칭은?
  1. ① 풋 밸브
  2. ② 감압 밸브
  3. ③ 릴리프 밸브
  4. ④ 디셀러레이션 밸브
정답 확인

정답 ③

75번
유압 및 유압 장치에 대한 설명으로 적절하지 않은 것은?
  1. ① 자동제어, 원격제어가 가능하다.
  2. ② 오일에 기포가 섞이거나 먼지, 이물질에 의해 고장이나 작동이 불량할 수 있다.
  3. ③ 굴삭기와 같은 큰 힘을 필요로 하는 건설기계는 유압보 다는 공압을 사용한다.
  4. ④ 유압 장치는 공압 장치에 비해 복귀관과 같은 배관을 필 요로 하므로 배관이 상대적으로 복잡해질 수 있다.
정답 확인

정답 ③

76번
유량 제어 밸브를 실린더 출구 측에 설치한 회로로서 실린 더에서 유출되는 유량을 제어하며 피스톤 속도를 제어하는 회로는?
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 카운터 밸런스 회로
정답 확인

정답 ②

77번
패킹 재료로서 요구되는 성질로 적절하지 않은 것은?
  1. ① 내마모성이 있을 것
  2. ② 작동유에 대하여 적당한 저항성이 있을 것
  3. ③ 온도, 압력의 변화에 충분히 견딜 수 있을 것
  4. ④ 패킹이 유체와 접하므로 그 유체에 의해 연화되는 재질 일 것
정답 확인

정답 ④

78번
유압펌프의 소음 및 진동이 크게 발생하는 이유로 적절하지 않은 것은?
  1. ① 흡입관 또는 필터가 막힌 경우
  2. ② 펌프의 설치 위치가 매우 높은 경우
  3. ③ 토출 압력이 매우 높게 설정된 경우
  4. ④ 흡입관의 직경이 매우 크거나 길이가 짧을 경우
정답 확인

정답 ④

79번
유량 제어 밸브에 속하는 것은?
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 브레이크 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

80번
오일 탱크의 구비 조건에 대한 설명으로 적절하지 않은 것 은?
  1. ① 오일 탱크의 바닥면은 바닥에서 일정 간격 이상을 유지 하는 것이 바람직하다.
  2. ② 오일 탱크는 스트레이너의 삽입이나 분리를 용이하게 할 수 있는 출입구를 만든다.
  3. ③ 오일 탱크 내에 격판(방해판)은 오일의 순환거리를 짧게 하고 기포의 방출이나 오일의 냉각을 보존한다.
  4. ④ 오일 탱크의 용량은 장치의 운전장치 중 장치내의 작동 유가 복귀하여도 지장이 없을 만큼의 크기를 가져야 한 다.
정답 확인

정답 ③

81번
다음 물리량 중 스칼라(scalar) 양은?
  1. ① 속력(speed)
  2. ② 변위(displacement)
  3. ③ 가속도(acceleration)
  4. ④ 운동량(momentum)
정답 확인

정답 ①

82번
두 개의 블록이 정지 상태에서 움직이기 시작한다. 풀리와 로프 사이의 마칠이 없다고 가정하고, 블록 A와 수평면 간 의 마찰계수를 0.25라고 할 때, 줄에 걸리는 장력은 약 몇 N 인가? (단, A 블록의 질량은 200kg, B 블록의 질량은 300kg 이다.)
일반기계기사 2021년 2회 82번 문제 그림
  1. ① 1270
  2. ② 1470
  3. ③ 4420
  4. ④ 5890
정답 확인

정답 ②

83번
그림과 같이 길이(L)이 2.4m이고, 반지름(a)이 0.4m인 원통 이 있다. 이 원통의 질량이 150kg일 때, 중심에서 y축 방향 에 대한 질량관성모멘트(Iy)는 약 몇 kg·m2 인가?
일반기계기사 2021년 2회 83번 문제 그림
  1. ① 12
  2. ② 36
  3. ③ 78
  4. ④ 120
정답 확인

정답 ③

85번
반지름이 1m인 바퀴가 60rpm 으로 미끄러지지 않고 굴러 갈 때 바퀴의 운동에너지는 약 몇 J인가? (단, 바퀴의 질량 은 10kg이고 바퀴는 얇은 두께의 원판형상이다.)
  1. ① 296
  2. ② 245
  3. ③ 198
  4. ④ 164
정답 확인

정답 ①

88번
그림과 같이 회전자의 질량은 30kg이고 회전반경은 200mm 이다. 3600rpm으로 회전하고 있던 회전자가 정지하기까지 5.3분이 걸렸을 때 정지하는 동안 마찰에 의한 평균 모멘트 의 크기는 약 몇 N·m인가?
일반기계기사 2021년 2회 88번 문제 그림
  1. ① 1.4
  2. ② 2.4
  3. ③ 3.4
  4. ④ 4.4
정답 확인

정답 ①

89번
질량 3kg인 물체가 10m/s 로 가다가 정지하고 있는 4kg의 물체에 충돌하여 두 물체가 함께 움직인다면 충돌 후의 속 도는 몇 m/s 인가?
  1. ① 2.3
  2. ② 3.4
  3. ③ 3.8
  4. ④ 4.3
정답 확인

정답 ④

90번
중량은 100N이고, 스프링상수는 100N/cm 인 진동계에서 임계감쇠계수는 약 몇 N·s/cm 인가?
  1. ① 36.4
  2. ② 26.4
  3. ③ 16.4
  4. ④ 6.4
정답 확인

정답 ④

91번
회전하는 상자 속에 공작물과 숫돌입자, 공작액, 콤파운드 등을 넣고 서로 충돌시켜 표면의 요철을 제거하며 매끈한 가공면을 얻는 가공법은?
  1. ① 호닝(honing)
  2. ② 배럴(barrel) 가공
  3. ③ 숏 피닝(shot peening)
  4. ④ 슈퍼 피니싱(super finishing)
정답 확인

정답 ②

92번
공기마이크로미터의 특징을 설명한 것으로 틀린 것은?
  1. ① 배율이 높고 정도가 좋다.
  2. ② 접촉 측정자를 사용하지 않을 때에는 측정력이 거의 0에 가깝다.
  3. ③ 측정물에 부착된 기름이나 먼지를 분출공기로 불어내므 로 보다 정확한 측정이 가능하다.
  4. ④ 직접측정기로서 큰 치수(1개)와 작은 치수(2개)로 이루어 진 마스터가 최소 3개 필요하다.
정답 확인

정답 ④

93번
바이트의 노즈 반지름 r=0.2mm, 이송 S=0.05mm/rev로 선 삭을 할 때 이론적인 표면거칠기는 약 몇 mm 인가?
  1. ① 0.15
  2. ② 0.015
  3. ③ 0.0015
  4. ④ 0.00015
정답 확인

정답 ③

94번
주물을 제작할 때 생사형 주형의 경우, 주물 500kg, 주물의 두께에 따른 계수를 2.2라 할 때 주입시간은 약 몇 초인가?
  1. ① 33.8
  2. ② 49.2
  3. ③ 52.8
  4. ④ 56.4
정답 확인

정답 ②

95번
전단가공의 종류에 해당하지 않는 것은?
  1. ① 비딩(beading)
  2. ② 펀칭(punching)
  3. ③ 트리밍(trmming)
  4. ④ 블랭킹(blacking)
정답 확인

정답 ①

96번
센터리스 연삭의 특징으로 틀린 것은?
  1. ① 가늘고 긴 가공물의 연삭에 적합하다.
  2. ② 연속작업을 할 수 있어 대량 생산이 용이하다.
  3. ③ 키 홈과 같은 긴 홈이 있는 가공물은 연삭이 어렵다.
  4. ④ 축 방향의 추력이 있으므로 연삭 여유가 커야 한다.
정답 확인

정답 ④

97번
일반열처리 중 풀림의 종류에 포함되지 않는 것은?
  1. ① 가압 풀림
  2. ② 완전 풀림
  3. ③ 항온 풀림
  4. ④ 구상화 풀림
정답 확인

정답 ①

98번
다음 중 방전가공의 전극 재질로 가장 적절한 것은?
  1. ① S
  2. ② Cu
  3. ③ Si
  4. ④ Al2O3
정답 확인

정답 ②

99번
모재의 용접부에 용제공급관을 통하여 입상의 용제를 쌓아 놓고 그 속에 와이어전극을 송급하면 모재 사이에서 아크가 발생하며 그 열에 의하여 와이어 자체가 용융되어 접합되는 용접방법은?
  1. ① MIG 용접
  2. ② 원자수소 아크용접
  3. ③ 탄산가스 아크용접
  4. ④ 서브머지드 아크용접
정답 확인

정답 ④

100번
강판의 두께가 2mm, 최대 전단 강도가 440MPa 인 재료 에 지름이 24mm인 구멍을 뚫을 때 펀치에 작용되어야 하 는 힘은 약 몇 N인가?
  1. ① 44766
  2. ② 51734
  3. ③ 66350
  4. ④ 72197 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③

이전 회차2021년 1회 다음 회차2021년 3회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
