일반기계기사 2020년 1회 기출문제

2020-06-06 시행 · 86문항

이 회차 문제 풀기 →
1번
원형단면 축에 147kW의 동력을 회전수 2000rpm으로 전달시 키고자 한다. 축 지름은 약 몇 cm로 해야 하는가? (단, 허용 전단응력은 τω=50MPa이다.)
  1. ① 4.2
  2. ② 4.6
  3. ③ 8.5
  4. ④ 9.9
정답 확인

정답 ①

3번
직사각형 단면의 단주에 150kN 하중이 중심에서 1m만큼 편 심되어 작용할 때 이 부재 BD에서 생기는 최대 압축응력은 약 몇 kPa인가?
일반기계기사 2020년 1회 3번 문제 그림
  1. ① 25
  2. ② 50
  3. ③ 75
  4. ④ 100
정답 확인

정답 ③

6번
그림의 평면응력상태에서 최대 주응력은 약 몇 MPa인가? (단, ax=175MPa, ay=35MPa, τxy=60MPa이다.)
일반기계기사 2020년 1회 6번 문제 그림
  1. ① 95
  2. ② 105
  3. ③ 163
  4. ④ 197
정답 확인

정답 ④

8번
진도 레일의 온도가 50℃에서 15℃로 떨어졌을 때 레일에 생 기는 열응력은 약 몇 MPa인가? (단, 선팽창계수는 0.000012/℃, 세로탄성계수는 210GPa이다.)
  1. ① 4.41
  2. ② 8.82
  3. ③ 44.1
  4. ④ 88.2
정답 확인

정답 ④

10번
그림과 같은 트러스 구조물에서 B점에서 10kN의 수직 하중 을 받으면 BC에 작용하는 힘은 몇 kN인가?
일반기계기사 2020년 1회 10번 문제 그림
  1. ① 20
  2. ② 17.32
  3. ③ 10
  4. ④ 8.66
정답 확인

정답 ①

13번
외팔보의 자유단에 연직 방향으로 10kN의 집중 하중이 작 용하면 고정단에 생기는 굽힘 응력은 약 몇 MPa인가? (단, 단면(폭×높이)b×h=10cm×15cm, 길이 1.5m이다.)
  1. ① 0.9
  2. ② 5.3
  3. ③ 40
  4. ④ 100
정답 확인

정답 ③

14번
지름 300mm의 단면을 가진 속이 찬 원형보가 굽힘을 받아 최대 굽힘 응력이 100MPa이 되었다. 이 단면에 작용한 굽 힘 모멘트는 약 몇 kNㆍm인가?
  1. ① 265
  2. ② 315
  3. ③ 360
  4. ④ 425
정답 확인

정답 ①

15번
원형 봉에 축방향 인장하중 P=88kN이 작용할 때 직경의 감 소량은 약 몇 mm인가? (단, 통은 길이 L=2m, 직경 d=40mm, 세로탄성계수는 70GPa, 포아송비 μ=0.3이다.)
  1. ① 0.006
  2. ② 0.012
  3. ③ 0.018
  4. ④ 0.036
정답 확인

정답 ②

18번
단면적이 4cm2인 강봉에 그림과 같은 하중이 작용하고 있 다. W=60kN, P=25kN, I=20cm일 때 BC부분의 변형률 ϵ은 약 얼마인가? (단, 세로탄성계수는 200GPa이다.)
일반기계기사 2020년 1회 18번 문제 그림일반기계기사 2020년 1회 18번 문제 그림
  1. ① 0.00043
  2. ② 0.0043
  3. ③ 0.043
  4. ④ 0.43
정답 확인

정답 ①

19번
오일러 공식이 세장비 에 대해 성립한다고 할 때, 양단이 한지인 원형단면 기둥에서 오일러 공식이 성립 하기 위한 길이 "l"과 지름 "d"와의 관계가 옳은 것은? (단, 단면의 회전반경을 k라 한다.)
  1. ① l＞4d
  2. ② l＞25d
  3. ③ l＞50d
  4. ④ l＞100d
정답 확인

정답 ②

20번
그림과 같은 단면을 가진 외팔보가 있다 그 단면의 자유단 에 전단력 V=40kN이 발생한다면 단면 a-b 위에 발생하는 전단응력은 약 몇 MPa인가?
일반기계기사 2020년 1회 20번 문제 그림
  1. ① 4.57
  2. ② 4.22
  3. ③ 3.87
  4. ④ 3.14
정답 확인

정답 ③

21번
압력 1000kPa, 온도 300℃ 상태의 수증기(엔탈비 3051.15kJ/kg, 엔트로피 7.1228kJ/kgㆍK)가 증기터빈으로 들어가서 100kPa상태로 나온다. 터빈의 출력 일이 370kJ/kg일 때 터빈의 효율(%)은?
  1. ① 15.6
  2. ② 33.2
  3. ③ 66.8
  4. ④ 79.8
정답 확인

정답 ④

22번
열역학 제2법칙에 대한 설명으로 틀린 것은?
  1. ① 효율이 100%인 열기관은 얻을 수 없다.
  2. ② 제 2종의 영구 기관은 작동 물질의 종류에 따라 가능하 다.
  3. ③ 열은 스스로 저온의 물질에서 고온의 물질로 이동하지 않는다.
  4. ④ 열기관에서 작동 물질의 일을 하게 하려면 그보다 더 저 온인 물질이 필요하다.
정답 확인

정답 ②

23번
300L 체적의 진공인 탱크가 25℃, 6MPa의 공기를 공급하 는 관에 연결된다. 밸브를 열어 탱크 안의 공기 압력이 5MPa이 될 때까지 공기를 채우고 밸브를 닫았다. 이 과정 이 단열이고 운동에너지와 위치에너지의 변화를 무시한다면 탱크 안의 공기의 온도(℃)는 얼마가 되는가? (단, 공기의 비열비는 1.4이다.)
  1. ① 1.5
  2. ② 25.0
  3. ③ 84.4
  4. ④ 144.2
정답 확인

정답 ④

24번
단열된 가스터빈의 입구 측에서 압력 2MPa, 온도 1200 K 인 가스가 유입되어 출구 측에서 압력 100kPa, 온도 600K 로 유출된다. 5MW의 출력을 얻기 위해 가스의 질량유량 (kg/s)은 얼마이어야 하는가? (단, 터빈의 효율은 100%이 고, 가스의 정압비열은 1.12kJ/(kgㆍK)이다.)
  1. ① 6.44
  2. ② 7.44
  3. ③ 8.44
  4. ④ 9.44
정답 확인

정답 ②

25번
공기 10kg이 압력 200kPa, 체적 5m3 상태에서 압력 400kPa, 온도 300℃인 상태로 변한 경우 최종 체적(m3)은 얼마인가? (단, 공기의 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① 10.7
  2. ② 8.3
  3. ③ 6.8
  4. ④ 4.1
정답 확인

정답 ④

26번
이상적인 냉동사이클에서 응축기 온도가 30℃, 증발기 온도 가 -10℃일 때 성적 계수는?
  1. ① 4.6
  2. ② 5.2
  3. ③ 6.6
  4. ④ 7.5
정답 확인

정답 ③

27번
초기 압력 100kPa, 초기 체적 0.1m3인 기체를 버너로 가열 하여 기체 체적이 정압과정으로 0.5m3이 되었다면 이 과정 동안 시스템이 외부에 한 일(kJ)은?
  1. ① 10
  2. ② 20
  3. ③ 30
  4. ④ 40
정답 확인

정답 ④

28번
랭킨사이클에서 보일러 입구 엔탈피 192.5kJ/kg, 터빈 입구 엔탈피 3002.5kJ/kg, 응축기 입구 엔탈피 2361.8kJ/kg일 때 열효율(%)은? (단, 펌프의 동력은 무시한다.)
  1. ① 20.3
  2. ② 22.8
  3. ③ 25.7
  4. ④ 29.5
정답 확인

정답 ②

29번
준평형 정적과정을 거치는 시스템에 대한 열 전달량은? (단, 운동에너지와 위치에너지의 변화는 무시한다.)
  1. ① 0이다.
  2. ② 이루어진 일량과 같다.
  3. ③ 엔탈피 변화향과 같다.
  4. ④ 내부에너지 변화량과 같다.
정답 확인

정답 ④

30번
1kW의 전기히터를 이용하여 101kPa, 15℃의 공기로 차있 는 100m3의 공간을 난방하려고 한다. 이 공간은 견고하고 밀폐되어 있으며 단열되어 있다. 히터를 10분동안 작동시킨 경우, 이 공간의 최종온도(℃)는? (단, 공기의 정적비열은 0.718kJ/kgㆍK이고, 기체상수는 0.287kJ/kgㆍK이다.)
  1. ① 18.1
  2. ② 21.8
  3. ③ 25.3
  4. ④ 29.4
정답 확인

정답 ②

31번
펌프를 사용하여 150kPa, 26℃의 물을 가역단열과정으로 650kPa까지 변화시킨 경우, 펌프의 일(kJ/kg)은? (단, 26℃ 의 포화액의 비체적은 0.001m3/kg이다.)
  1. ① 0.4
  2. ② 0.5
  3. ③ 0.6
  4. ④ 0.7
정답 확인

정답 ②

32번
열역학적 관점에서 다음 장치들에 대한 설명으로 옳은 것 은?
  1. ① 노즐은 유체를 서서히 낮은 압력으로 팽창하여 속도를 감속시키는 기구이다.
  2. ② 디퓨저는 저속의 유체를 가속하는 기구이며 그 결과 유 체의 압력이 증가한다.
  3. ③ 터빈은 작동유체의 압력을 이용하여 열을 생성하는 회전 식 기계이다.
  4. ④ 압축기의 목적은 외부에서 유입된 동력을 이용하여 유체 의 압력을 높이는 것이다.
정답 확인

정답 ④

33번
피스톤-실린더 장치에 들어있는 100kPa, 27℃의 공기가 600kPa까지 가역단열과정으로 압축된다. 비열비가 1.4로 일 정하다면 이 과정동안에 공기가 받은 일(kJ/kg)은? (단, 공 기의 기체상수는 0.287kJ/(kgㆍK)이다.)
  1. ① 263.6
  2. ② 171.8
  3. ③ 143.5
  4. ④ 116.9
정답 확인

정답 ③

34번
다음 중 가장 큰 에너지는?
  1. ① 100kW 출력의 엔진이 10시간 동안 한 일
  2. ② 발열량 10000kJ/kg의 연료를 100kg 연소시켜 나오는 열 량
  3. ③ 대기압 하에서 10℃ 물 10m3를 90℃를 가열하는데 필요 한 열량(단, 물의 비열은 4.2kJ(kgㆍK)이다.)
  4. ④ 시속 100km로 주행하는 총 질량 2000kg인 자동차의 운 동에너지
정답 확인

정답 ①

35번
이상기체 1kg을 300K, 100kPa에서 500K까지 “PVn=일정” 의 과정(n=1.2)을 따라 변화시켰다. 이 기체의 엔트로피 변 화량(kJ/K)은? (단, 기체의 비열비는 1.3, 기체상수는 0.287kJ/(kgㆍK)이다.)
  1. ① -0.244
  2. ② -0.287
  3. ③ -0.344
  4. ④ -0.373
정답 확인

정답 ①

36번
실린더 내의 공기가 100kPa, 20℃ 상태에서 300kPa이 될 때까지 가역단열 과정으로 압축된다. 이 과정에서 실린더 내의 계에서 엔트로피의 변화(Kj/(kJㆍK))는? (단, 공기의 비 열비(k)는 1.4이다.)
  1. ① -1.35
  2. ② 0
  3. ③ 1.35
  4. ④ 13.5
정답 확인

정답 ②

37번

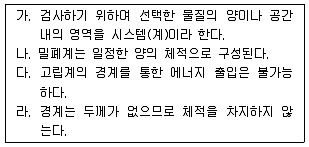

다음은 시스템(계)과 경계에 대한 설명이다. 옳은 내용을 모 두 고른 것은?
일반기계기사 2020년 1회 37번 문제 그림
  1. ① 가, 다
  2. ② 나, 라
  3. ③ 가, 다, 라
  4. ④ 가, 나, 다, 라
정답 확인

정답 ③

38번
용기 안에 있는 유체의 초기 내부에너지는 700kJ이다. 냉각 과정 동안 250kJ의 열을 잃고, 용기 내에 설치된 회전날개 로 유체에 100kJ의 일을 한다. 최종상태의 유체의 내부에너 지(kJ)는 얼마인가?
  1. ① 350
  2. ② 450
  3. ③ 550
  4. ④ 650
정답 확인

정답 ③

39번
보일러에 온도 40℃, 엔탈피 167kJ/kg인 물이 공급되어 온 도 350℃, 엔탈피 3115kJ/kg인 수증기가 발생한다. 입구와 출구에서의 유속은 각각 5m/s, 50m/s이고, 공급되는 물의 양 2000kg/h일 때, 보일러에 공급해야 할 열량(kW)은? (단, 위치에너지 변화는 무시한다.)
  1. ① 631
  2. ② 832
  3. ③ 1237
  4. ④ 1638
정답 확인

정답 ④

40번
그림과 같은 공기표준 브레이튼(Brayton) 사이클에서 작동 유체 1kg당 터빈 일(kJ/kg)은? (단, T1=300K. T2=475.1K, T3=1100K, T4=694.5K이고, 공기의 정압비열과 정적비열은 각각 1.0035kJ/(kgㆍK), 0.7165kJ/(kgㆍK)이다.)
일반기계기사 2020년 1회 40번 문제 그림
  1. ① 290
  2. ② 407
  3. ③ 448
  4. ④ 627
정답 확인

정답 ②

41번
모세관을 이용한 점도계에서 원형관 내의 유동은 비압축성 뉴턴 유체의 층류유동으로 가정할 수 있다. 원형관의 입구 측과 출구 측의 압력차를 2배로 늘렸을 때, 동일한 유체의 유량은 몇 배가 되는가?
  1. ① 2배
  2. ② 4배
  3. ③ 8배
  4. ④ 16배
정답 확인

정답 ①

42번
지름이 10cm인 원통에 물이 담겨져 있다. 수직인 중심축에 대하여 300rpm의 속도로 원통을 회전시킬 때 수면의 최고 점과 최저점의 수직 높이차는 약 몇 cm인가?
  1. ① 0.126
  2. ② 4.2
  3. ③ 8.4
  4. ④ 12.6
정답 확인

정답 ④

43번
그림과 같이 비중이 1.3인 유체 위에 깊이 1.1m로 물이 채 워져 있을 때, 직경 5cm의 탱크 출구로 나오는 유체의 평 균 속도는 약 몇 m/s인가? (단, 탱크의 크기는 충분히 크고 마찰손실은 무시한다.)
일반기계기사 2020년 1회 43번 문제 그림
  1. ① 3.9
  2. ② 5.1
  3. ③ 7.2
  4. ④ 7.7
정답 확인

정답 ②

44번
다음 유체역학적 양 중 질량차원을 포함하지 않는 양은 어 느 것인가? (단, MLT 기본차원을 기준으로 한다.)
  1. ① 압력
  2. ② 동점성계수
  3. ③ 모멘트
  4. ④ 점성계수
정답 확인

정답 ②

45번
그림과 같이 오일이 흐르는 수평관 사이로 두 지점의 압력 차 p1-p2를 측정하기 위하여 오리피스와 수은을 넣어 U자관 을 설치하였다. p1-p2로 옳은 것은? (단, 오일의 비중량은 γ oil이며, 수은의 비중량은 γHg이다.)
일반기계기사 2020년 1회 45번 문제 그림
  1. ① (y1-y2)(γHg-γoil)
  2. ② y2(γHg-γoil)
  3. ③ y1(γHg-γoil)
  4. ④ (y1-y2)(γoil-γHg)
정답 확인

정답 ①

46번
속도 포텐셜 Ø=Kθ인 와류 유동이 있다. 중심에서 반지름 r 인 원주에 따른 순환(circulation)식으로 옳은 것은? (단, K 는 상수이다.)
  1. ① 0
  2. ② K
  3. ③ πK
  4. ④ 2πK
정답 확인

정답 ④

47번
그림과 같이 평행한 두 원판 사이에 점성계수 μ=0.2Nㆍ s/m2인 유체가 채워져 있다. 아래 판은 정지되어 있고 윗 판은 1800rpm으로 회전할 때 작용하는 돌림힘은 몇 Nㆍm 인가?
  1. ① 9.4
  2. ② 38.3
  3. ③ 46.3
  4. ④ 59.2
정답 확인

정답 ④

48번
피에조미터관에 대한 설명으로 틀린 것은?
  1. ① 계기유체가 필요 없다.
  2. ② U자관에 비해 구조가 단순하다.
  3. ③ 기체의 압력 측정에 사용할 수 있다.
  4. ④ 대기압 이상의 압력 측정에 사용할 수 있다.
정답 확인

정답 ③

49번
밀도가 0.84kg/m3이고, 압력이 87.6kPa인 이상기체가 있다. 이 이상기체의 절대온도를 2배 증가 시킬 때, 이 기체에서 의 음속은 약 몇 m/s인가? (단, 비열비는 1.4이다.)
  1. ① 380
  2. ② 340
  3. ③ 540
  4. ④ 720
정답 확인

정답 ③

50번
평판 위에 점성, 비압축성 유체가 흐르고 있다. 경계층 두께 δ에 대하여 유체의 속도 υ의 분포는 아래와 같다. 이 때 경 계층 운동량 두께에 대한 식으로 옳은 것은? (단, U는 상류 속도, y는 판판가의 수식거리이다.)
일반기계기사 2020년 1회 50번 문제 그림
  1. ① 0.1δ
  2. ② 0.125δ
  3. ③ 0.133δ
  4. ④ 0.166δ
정답 확인

정답 ③

51번
그림과 같이 폭이 2m인 수문 ABC가 A점에서 힌지로 연결 되어 있다. 그림과 같이 수문이 고정될 때 수평인 케이블 CD에 걸리는 장력은 약 몇 kN인가? (단, 수문의 무게는 무 시한다.)
일반기계기사 2020년 1회 51번 문제 그림
  1. ① 38.3
  2. ② 35.4
  3. ③ 25.2
  4. ④ 22.9
정답 확인

정답 ②

52번
지름 100mm관에 글리세린 9.42L/min의 유량으로 흐른다. 이 유동은? (단, 글리세린의 비중은 1.26, 점성계수는 μ 2.9×10-4kg/mㆍs이다.)
  1. ① 난류유동
  2. ② 층류유동
  3. ③ 천이유동
  4. ④ 경계층유동
정답 확인

정답 ①

54번
현의 길이가 7m인 날개의 속력이 500km/h로 비행할 때 이 날개가 받는 양력이 4200kN이라고 하면 날개의 폭은 약 몇 m인가? (단, 양력계수 CL=1. 항력계수 CD=0.02, 밀도 ρ =1.2kg/m3이다.)
  1. ① 51.84
  2. ② 63.17
  3. ③ 70.99
  4. ④ 82.36
정답 확인

정답 ①

56번
그림과 같이 속도가 V인 유체가 속도 U로 움직이는 곡면에 부딪혀 90°의 각도로 유동 방향이 바뀐다. 다음 중 유체가 곡면에 가하는 힘의 수평방향 성분의 크기가 가장 큰 것은? (단, 유체의 유동단면적은 일정하다.)
일반기계기사 2020년 1회 56번 문제 그림
  1. ① V=10m/s, U=5m/s
  2. ② V=20m/s, U=15m/s
  3. ③ V=10m/s, U=4m/s
  4. ④ V=25m/s, U=20m/s
정답 확인

정답 ③

57번
담배연기가 비정상 유동으로 흐를 때 순간적으로 눈에 보이 는 담배연기는 다음 중 어떤 것에 해당하는가?
  1. ① 유맥선
  2. ② 유적선
  3. ③ 유선
  4. ④ 유선, 유적선, 유맥선 모두에 해당됨
정답 확인

정답 ①

59번
길이 150m인 배를 길이 10m 모형으로 조파 저항에 관한 실험을 하고자 한다. 실형의 배가 70km/h로 움직인다면, 실 형과 모형 사이의 역학적 상사를 만족하기 위한 모형의 속 도는 몇 km/h인가?
  1. ① 271
  2. ② 56
  3. ③ 18
  4. ④ 10
정답 확인

정답 ③

60번
관로의 전 손실수두가 10m인 펌프로부터 21m 지하에 있는 물을 지상 25m의 송출 액면에 10m3/min의 유량으로 수송 할 때 축동력이 124.5kW이다. 이 펌프의 효율은 약 얼마인 가?
  1. ① 0.70
  2. ② 0.73
  3. ③ 0.76
  4. ④ 0.80
정답 확인

정답 ②

61번
베밋메탈(babbit metel)에 관한 설명으로 옳은 것은?
  1. ① Sn-Sb-Cu계 합금으로서 베어링 재료로 사용된다.
  2. ② Cu-Ni-Si계 합금으로서 도전율이 좋으므로 강력 도전 재료로 이용된다.
  3. ③ Zn-Cu-Ti계 합금으로서 강도가 현저히 개선된 경화형 합금이다.
  4. ④ Al-Cu-Mg계 합금으로서 상온시효처리하여 기계적 성질 을 개선시킨 합금이다.
정답 확인

정답 ①

62번
고용체합금의 시효경화를 위한 조건으로서 옳은 것은?
  1. ① 급냉에 의해 저2상의 석출이 잘 이루어져야 한다.
  2. ② 고용체의 용해도 한계가 온도가 낮아짐에 따라 증가해야 만 한다.
  3. ③ 기지상은 단단하여야 하며, 석출문은 연한상이어야 한다.
  4. ④ 최대 강도 및 경도를 얻기 위해서는 기지 조직과 정합상 태를 이루어야만 한다.
정답 확인

정답 ④

63번
고 Mn강(hadfeld steel)에 대한 설명으로 옳은 것은?
  1. ① 고온에서 서냉하면 M3C가 석출하여 취약해진다.
  2. ② 소성 변형 중 가공경화성이 없으며, 인장강도가 낮다.
  3. ③ 1200℃ 부근에서 급랭하여 마텐자이트 단상으로 하는 수인법을 이용한다.
  4. ④ 열전도성이 좋고 팽창계수가 작아 열변형을 일으키지 않 는다.
정답 확인

정답 ①

64번
플라스틱 재료의 일반적인 특징으로 옳은 것은?
  1. ① 내구성이 매우 좋다.
  2. ② 완충성이 매우 낮다.
  3. ③ 자기 윤활성이 거의 없다.
  4. ④ 복합화에 의한 재질의 개량이 가능하다.
정답 확인

정답 ④

65번
현미경 조직 검사를 실시하기 위한 철강용 부식제로 옳은 것은?
  1. ① 왕수
  2. ② 질산 용액
  3. ③ 나이탈 용액
  4. ④ 염화제2철 용액
정답 확인

정답 ③

66번
상온의 금속(Fe)을 가열 하였을 때 체심입방격자에서 면심 입방격자로 변하는 점은?
  1. ① A0변태점
  2. ② A2변태점
  3. ③ A3변태점
  4. ④ A4변태점
정답 확인

정답 ③

67번
스테인리스강을 조직에 따라 분류할 때의 기준 조직이 아닌 것은?
  1. ① 페라이트계
  2. ② 마텐자이트계
  3. ③ 시멘타이트계
  4. ④ 오스테나이트계
정답 확인

정답 ③

68번
담금질한 공석강의 냉각 곡선에서 시편을 20℃의 물 속에 넣었을 때 ㉮와 같은 곡선을 나타낼 때의 조직은?
일반기계기사 2020년 1회 68번 문제 그림
  1. ① 펄라이트
  2. ② 오스테나이트
  3. ③ 마텐자이트
  4. ④ 베이나이트+펄라이트
정답 확인

정답 ③

69번
항온 열처리 방법에 해당하는 것은?
  1. ① 뜨임(tempering)
  2. ② 어닐링(annealing)
  3. ③ 마퀜칭(marquenching)
  4. ④ 노멀라이징(normalizing)
정답 확인

정답 ③

70번
고강도 합금으로써 항공기용 재료에 사용되는 것은?
  1. ① 베릴륨 등
  2. ② Naval brass
  3. ③ 알루미늄 청동
  4. ④ Extra Super Duralumin
정답 확인

정답 ④

71번
유체 토크 컨버터의 주요 구성 요소가 아닌 것은?
  1. ① 펌프
  2. ② 터빈
  3. ③ 스테이터
  4. ④ 릴리프 밸버
정답 확인

정답 ④

72번
미터 아웃 회로에 대한 설명으로 틀린 것은?
  1. ① 피스톤 속도를 제어하는 회로이다.
  2. ② 유량 제어 밸브를 실린더의 입구측에 설치한 회로이다.
  3. ③ 기본형은 부하변동이 심한 공작기계의 이송에 사용된다.
  4. ④ 실린더에 배압이 걸리므로 끌어당기는 하중이 작용해도 자주 할 염려가 없다.
정답 확인

정답 ②

73번
압력 제어 밸브의 종류가 아닌 것은?
  1. ① 체크 밸브
  2. ② 감압 밸브
  3. ③ 릴리프 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

74번
유압유의 구비조건으로 적절하지 않은 것은?
  1. ① 압축성이어야 한다.
  2. ② 점도 지수가 커야한다.
  3. ③ 열을 방출시킬 수 있어야 한다.
  4. ④ 기름중의 공기를 분리시킬 수 있어야 한다.
정답 확인

정답 ①

75번
유압 장치의 특징으로 적절하지 않은 것은?
  1. ① 원격 제어가 가능하다.
  2. ② 소형 장치로 큰 출력을 얻을 수 있다.
  3. ③ 먼지나 이물질에 의한 고장의 우려가 없다.
  4. ④ 오일에 기포가 섞여 작동이 불량할 수 있다.
정답 확인

정답 ③

76번
유압 실린더 취급 및 설계 시 주의사항으로 적절하지 않은 것은?
  1. ① 적당한 위치에 공기구멍을 장치한다.
  2. ② 쿠션 장치인 쿠션 밸브는 감속범위의 조정용으로 사용한 다.
  3. ③ 쿠션장치인 쿠션링은 헤드 엔드축에 흐르는 오일을 촉진 한다.
  4. ④ 원칙적으로 더스트 와이퍼를 연결해야 한다.
정답 확인

정답 ③

77번
그림의 유압 회로도에서 ❶의 밸브 명칭으로 옳은 것은?
  1. ① 스톱 밸브
  2. ② 릴리프 밸브
  3. ③ 무부하 밸브
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ②

78번
펌프에 대한 설명으로 틀린 것은?
  1. ① 피스톤 펌프는 피스톤을 경사판, 캠, 크랭크 등에 의해서 왕복 운동시켜, 액체를 흡입 쪽에서 토출 쪽으로 밀어내 는 형식의 펌프이다.
  2. ② 레이디얼 피스톤 펌프는 피스톤의 왕복 운동 방향이 구 동축에 거의 직각인 피스톤 펌프이다.
  3. ③ 기어 펌프는 케이싱 내에 물리는 2개 이상의 기어에 의 해 액체를 흡입 쪽에서 토출 쪽으로 밀어내는 형식의 펌 프이다.
  4. ④ 터보 펌프는 덮개차를 케이싱 외에 회전시켜, 액체로부 터 운동 에너지를 뺏어 액체를 토출하는 형식의 펌프이 다.
정답 확인

정답 ④

79번
채터링 현상에 대한 설명으로 적절하지 않은 것은?
  1. ① 소음을 수반한다.
  2. ② 일종의 자려 진동현상이다.
  3. ③ 감압 밸브, 릴리프 밸브 등에서 발생한다.
  4. ④ 압력, 속도 변화에 의한 것이 아닌 스프링의 강성에 의 한 것이다.
정답 확인

정답 ④

80번
그림과 같은 유압 기호의 명칭은?
일반기계기사 2020년 1회 80번 문제 그림
  1. ① 경음기
  2. ② 소음기
  3. ③ 리밋 스위치
  4. ④ 아날로그 변환기
정답 확인

정답 ④

81번
국제단위체계(SI)에서 1N에 대한 설명으로 맞는 것은?
  1. ① 1g의 질량에 1m/s2의 가속도를 주는 힘이다.
  2. ② 1g의 질량의 1m/s의 속도를 주는 힘이다.
  3. ③ 1kg의 질량 1m/s2의 가속도를 주는 힘이다.
  4. ④ 1kg의 질량에 1m/s의 속도를 주는 힘이다.
정답 확인

정답 ③

82번
30°로 기울어진 표면에 질량 50kg인 블록이 질량 m인 추와 그림과 같이 연결되어 있다. 경사 표면과 블록 사이의 마찰 계수가 0.5일 때 이 블록을 경사면으로 끌어올리기 위한 추 의 최소 질량은 약 몇 kg인가?
  1. ① 36.5
  2. ② 41.8
  3. ③ 46.7
  4. ④ 54.2
정답 확인

정답 ③

83번
그림과 같이 질량이 동일한 두 개의 구슬 A, B가 있다. 초 기에 A의 속도는 v이고 B는 정지되어 있다. 충돌 수 A와 B 의 속도에 관한 설명으로 맞는 것은? (단, 두 구슬 사이의 반발계수는 1이다.)
일반기계기사 2020년 1회 83번 문제 그림
  1. ① A와 B 모두 정지한다.
  2. ② A와 B 모두 v의 속도를 가진다.
  3. ③ A와 B 모두 v/2의 속도를 가진다.
  4. ④ A는 정지하고 B는 v의 속도를 가진다.
정답 확인

정답 ④

84번
그림과 같이 최초 정지상태에 있는 바퀴에 줄이 감겨있다. 힘을 가하여 줄의 가속도(a)가 a=4t[m/s2]일 때 바퀴의 각 속도(ω)를 시간의 함수로 나타내면 몇 rad/s인가?
일반기계기사 2020년 1회 84번 문제 그림
  1. ① 8t2
  2. ② 9t2
  3. ③ 10t2
  4. ④ 11t2
정답 확인

정답 ③

85번
그림과 같이 질량이 10kg인 봉의 끝단이 홈을 따라 움직이 는 블록 A, B에 구속되어 있다. 초기에 θ=0°에서 정지하여 있다가, 블록 B에 수평력 P=50N이 작용하여 °=45°가 되는 순간의 봉의 각속도는 약 몇 rad/s인가? (단, 블록 A와 B의 질량과 마찰은 무시하고, 중력가속도 g=9.81m/s2이다.)
일반기계기사 2020년 1회 85번 문제 그림
  1. ① 3.11
  2. ② 4.11
  3. ③ 5.11
  4. ④ 6.11
정답 확인

정답 ④

86번
스프링상수가 20N/cm와 30N/cm인 두 개의 스프링을 직렬 로 연결했을 때 등가스프링 상수 값은 몇 N/cm인가?
  1. ① 10
  2. ② 12
  3. ③ 25
  4. ④ 50
정답 확인

정답 ②

88번
90km/h의 속력으로 달리던 자동차가 100m 전방의 장애물 을 발견한 후 제동을 하여 장애물 바로 앞에 정지하기 위해 필요한 제동력의 크기는 몇 N인가? (단, 자동차의 질량은 1000kg이다.)
  1. ① 3125
  2. ② 6250
  3. ③ 40500
  4. ④ 81000
정답 확인

정답 ①

89번
다음 중 계의 고유진동수에 영향을 미치지 않는 것은?
  1. ① 계의 초기조건
  2. ② 진동물체의 질량
  3. ③ 계의 스프링 계수
  4. ④ 계를 형성하는 재료의 탄성계수
정답 확인

정답 ①

91번
숏피닝(shot peening)에 대한 설명으로 틀린 것은?
  1. ① 숏피닝은 얇은 공작물일수록 효과가 크다.
  2. ② 가공물 표면에 작은 해머와 같은 작용을 하는 형태로 일 종의 열간 가공법이다.
  3. ③ 가공물 표면에 가공경화된 잔류 압축응력층이 형성된다.
  4. ④ 반복하중에 대한 피로파괴에 큰 저항을 갖고 있기 때문 에 각종 스프링에 널리 이용된다.
정답 확인

정답 ②

92번
오스테나이트 조직을 굳은 조직인 베이나이트로 변환시키는 항온 변태 열처리법은?
  1. ① 서브제로
  2. ② 마템퍼링
  3. ③ 오스포밍
  4. ④ 오스템퍼링
정답 확인

정답 ④

93번
전기 도금의 반대현상으로 가공물을 양극, 전기저항이 적은 구리, 아연을 음극에 연결한 후 용액에 침지하고 통전하여 금속표면의 미소 돌기부분을 용해하여 거울면과 같이 광택 이 있는 면을 가공할 수 있는 특수가공은?
  1. ① 방전가공
  2. ② 전주가공
  3. ③ 전해연마
  4. ④ 슈퍼피니싱
정답 확인

정답 ③

94번
주철과 같은 강하고 깨지기 쉬운 재료(매진 재료)를 지속으 로 절삭할 때 생기는 칩의 형태는?
  1. ① 균열형 칩
  2. ② 유동형 칩
  3. ③ 열단형 칩
  4. ④ 전단형 칩
정답 확인

정답 ①

95번
두께 50mm의 연강판을 압연 롤러를 통과시켜 40mm가 되 었을 때 압하율은 몇 %인가?
  1. ① 10
  2. ② 15
  3. ③ 20
  4. ④ 25
정답 확인

정답 ③

96번
용접의 일반적인 장점으로 틀린 것은?
  1. ① 품질검사가 쉽고 잔류응력이 발생하지 않는다.
  2. ② 재료가 절약되고 중량이 가벼워진다.
  3. ③ 작업 공정수가 감소한다.
  4. ④ 기밀성이 우수하며 이음 효율이 향상된다.
정답 확인

정답 ①

97번
프레스가공에서 전단가공의 종류가 아닌 것은?
  1. ① 블랭킹
  2. ② 트리밍
  3. ③ 스웨이징
  4. ④ 셰이빙
정답 확인

정답 ③

98번
주물사에서 가스 및 공기에 해당하는 기체가 통과하여 빠져 나가는 성질은?
  1. ① 보온성
  2. ② 반복성
  3. ③ 내구성
  4. ④ 통기성
정답 확인

정답 ④

99번
선반가공에서 직경 60mm, 길이 100mm의 탄소강 재료 환 봉을 초경바이트로 사용하여 1회 절삭 시 가공시간은 약 몇 초인가? (단 절삭 깊이 1.55mm, 절삭속도 150m/mim, 이 송은 0.2mm/rev이다.)
  1. ① 38
  2. ② 42
  3. ③ 48
  4. ④ 52
정답 확인

정답 ①

100번
침탄법에 비해서 경화층은 얇으나, 경도가 크고 담금질이 필요 없으며, 내식성 및 내마모성이 커서 고온에도 변화되 지 않지만 처리시간이 길고 생산비가 많이 드는 표면 경화 법은?
  1. ① 마퀜칭
  2. ② 질화법
  3. ③ 화염 경화법
  4. ④ 고주파 경화법 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2019년 3회 다음 회차2020년 2회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
