일반기계기사 2021년 3회 기출문제

2021-09-12 시행 · 97문항

이 회차 문제 풀기 →
1번
그림과 같이 20cm x 10cm의 단면을 갖고 양단이 회전단으 로 된 부재가 중심축 방향으로 압축력 P가 작용하고 있을 때 장주의 길이가 2m라면 세장비는 약 얼마인가?
일반기계기사 2021년 3회 1번 문제 그림
  1. ① 89
  2. ② 69
  3. ③ 49
  4. ④ 29
정답 확인

정답 ②

2번
그림과 같이 지름 10cm의 원형 단면보 끝단에 3.6kN의 하중 을 가하고 동시에 1.8kN·m의 비틀림 모멘트를 작용시킬 때 고정단에 생기는 최대전단응력은 약 몇 MPa인가?
일반기계기사 2021년 3회 2번 문제 그림
  1. ① 10.1
  2. ② 20.5
  3. ③ 30.3
  4. ④ 40.6
정답 확인

정답 ②

3번
지름이 25mm이고 길이가 6m인 강봉의 양쪽단에 100kN의 인장력이 작용하여 6mm가 늘어났다. 이때의 응력과 변형률 은? (단, 재료는 선형 탄성 거동을 한다.)
  1. ① 203.7 MPa, 0.01
  2. ② 203.7 kPa, 0.01
  3. ③ 203.7 MPa, 0.001
  4. ④ 203.7 kPa, 0.001
정답 확인

정답 ③

4번
공학적 변형률(engineering strain) e와 진변형률(true strain) ε사이의 관계식으로 옳은 것은?
  1. ① ε = exIn(e)
  2. ② ε = In(e+1)
  3. ③ ε = In(e)
  4. ④ ε = 3e
정답 확인

정답 ①

5번
그림과 같이 전길이에 걸쳐 균일 분포하중 ω를 받는 보에서 최대처짐 δmax를 나타내는 식은? (단, 보의 굽힘 강성계수는 EI이다.)
일반기계기사 2021년 3회 5번 문제 그림
  1. ① ωL4/64EI
  2. ② ωL4/128.5EI
  3. ③ ωL4/184.6EI
  4. ④ ωL4/192EI
정답 확인

정답 ③

6번
보에서 원형과 정사각형의 단면적이 같을 때, 단면계수의 비 Z1/Z2는 약 얼마인가? (단, 여기에서 Z1은 원형 단면의 단면 계수, Z2는 정사각형 단면의 단면계수이다.)
  1. ① 0.531
  2. ② 0.846
  3. ③ 1.182
  4. ④ 1.258
정답 확인

정답 ②

7번
그림에서 A지점에서의 반력을 구하면 약 몇 N인가?
일반기계기사 2021년 3회 7번 문제 그림
  1. ① 118
  2. ② 127
  3. ③ 132
  4. ④ 139
정답 확인

정답 ④

8번
그림과 같은 삼각형 분포하중을 받는 단순보에서 최대 굽힘 모멘트는? (단, 보의 길이는 L이다.)
일반기계기사 2021년 3회 8번 문제 그림
  1. ① ωL2/2√2
  2. ② ωL2/3√3
  3. ③ ωL2/4√2
  4. ④ ωL2/9√3
정답 확인

정답 ②

9번
그림과 같이 단순지지되어 중앙에서 집중하중 P를 받는 직사 각형 단면보에서 보의 길이는 L, 폭이 b, 높이가 h일 때, 최 대굽힘응력(σmax)과 최대전단응력(τmax)의 비 (σmax/τmax)는?
일반기계기사 2021년 3회 9번 문제 그림
  1. ① h/L
  2. ② (2h)/L
  3. ③ L/h
  4. ④ (2L)/h
정답 확인

정답 ④

10번
외경이 내경의 2배인 중공축과 재질과 길이가 같고 지름이 중공축의 외경과 같은 중실축이 동일 회전수에 동일 동력을 전달한다면, 이때 중실축에 대한 중공축의 비틀림각의 비 (중공축 비틀림각/중실축 비틀림각)는?
  1. ① 1.07
  2. ② 1.57
  3. ③ 2.07
  4. ④ 2.57
정답 확인

정답 ①

12번
그림과 같이 반지름이 5cm인 원형 단면을 갖는 ㄱ자 프레 임에서 A점 단면의 수직응력(σ)은 약 몇 MPa인가?
일반기계기사 2021년 3회 12번 문제 그림
  1. ① 79.1
  2. ② 89.1
  3. ③ 99.1
  4. ④ 109.1
정답 확인

정답 ②

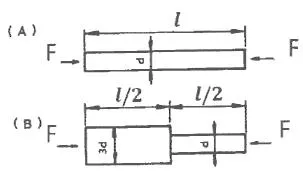

13번
그림과 같이 재료가 동일한 A, B의 원형 단면봉에서 같은 크기의 압축하중 F를 받고 있다. 응력은 각 단면에서 균일 하게 분포된다고 할 때 저장되는 탄성 변형 에너지의 비 UB/UA는 얼마가 되겠는가?
일반기계기사 2021년 3회 13번 문제 그림
  1. ① 5/9
  2. ② 1/3
  3. ③ 9/5
  4. ④ 3
정답 확인

정답 ①

14번
정사각형 단면의 짧은 봉에서 축방향(z방향) 압축 응력 40MPa를 받고 있고, x방향과 y방향으로 압축 응력 10MPa 씩 받을 때 축방향 길이 감소량은 약 몇 mm인가? (단, 세 로탄성계수 100GPa, 포아송 비 0.25, 단면의 한변은 120mm, 축방향 길이는 200mm이다.)
  1. ① 0.003
  2. ② 0.03
  3. ③ 0.007
  4. ④ 0.07
정답 확인

정답 ④

15번
그림과 같은 단붙이 봉에 인장하중 P가 작용할 때, 축 지름 비d1:d2=4:3으로 하면 d1부분에 발생하는 응력 σ1과 d2부분 에 발생하는 응력 σ2의 비는?
일반기계기사 2021년 3회 15번 문제 그림
  1. ① σ1:σ2=9:16
  2. ② σ1:σ2=16:9
  3. ③ σ1:σ2=4:9
  4. ④ σ1:σ2=9:4
정답 확인

정답 ①

16번
높이 30cm, 폭20cm의 직사각형 단면을 가진 길이 3m의 목제 외팔보가 있다. 자유단에 최대 몇kN의 하중을 작용시 킬 수 있는가? (단, 외팔보의 허용굽힘응력은 15MPa이다.)
  1. ① 15
  2. ② 25
  3. ③ 35
  4. ④ 45
정답 확인

정답 ①

17번
2축 응력 상태의 재료 내에서 서로 직각 방향으로 400MPa 의 인장응력과 300MPa의 압축응력이 작용할 때 재료 내에 생기는 최대 수직응력은 몇MPa인가?
  1. ① 300
  2. ② 350
  3. ③ 400
  4. ④ 500
정답 확인

정답 ③

18번
그림과 같은 외팔보에 집중하중 P=50kN이 작용할 때 자유 단의 처짐은 약 몇 cm인가? (단, 보의 세로탄성계수는 200GPa, 단면 2차 모멘트는 105cm4이다.)
일반기계기사 2021년 3회 18번 문제 그림
  1. ① 2.4
  2. ② 3.6
  3. ③ 4.8
  4. ④ 6.4
정답 확인

정답 ②

19번
그림과 같은 보가 분포하중과 집중하중을 받고 있다. 지점 B에서의 반력의 크기를 구하면 몇kN인가?
일반기계기사 2021년 3회 19번 문제 그림
  1. ① 28.5
  2. ② 40.5
  3. ③ 52.5
  4. ④ 55.5
정답 확인

정답 ③

20번
회전수 120rpm으로 35kW의 동력을 전달하는 원형 단면축 은 길이가 2m이고, 지름이 6cm이다. 이 축에서 발생한 비 틀림 각도는 약 몇 rad인가? (단, 이 재료의 가로탄성계수는 83GPa이다.)
  1. ① 0.019
  2. ② 0.036
  3. ③ 0.053
  4. ④ 0.078
정답 확인

정답 ③

21번
섭씨온도 -40˚C를 화씨온도(˚F)로 환산하면 약 얼마인가?
  1. ① -16˚F
  2. ② -24˚F
  3. ③ -32˚F
  4. ④ -40˚F
정답 확인

정답 ④

22번
역카르노 사이클로 운전하는 이상적인 냉동사이클에서 응축 기 온도가 40˚C, 증발기 온도가 -10˚C이면 성능 계수는 약 얼마인가?
  1. ① 4.26
  2. ② 5.26
  3. ③ 3.56
  4. ④ 6.56
정답 확인

정답 ②

23번
두께 1cm, 면적 0.5m2의 석고판의 뒤에 가열판이 부착되어 1000W의 열을 전달한다. 가열판의 뒤는 완전히 단열되어 열은 앞면으로만 전달된다. 석고판 앞면의 온도는 100˚C이 고 석고의 열전도율은 0.79 W/(m·K)일 때 가열판에 접하는 석고면의 온도는 약 몇 ˚C인가?
  1. ① 110
  2. ② 125
  3. ③ 140
  4. ④ 155
정답 확인

정답 ②

24번
그림과 같은 증기압축 냉동사이클이 있다. 1, 2, 3 상태의 엔탈피가 다음과 같을 때 냉매의 단위 질량당 소요 동력 (WC)과 냉동능력(qL)은 얼마인가? (단, 각 위치에서의 엔탈 피(h)값은 각각 h1=178.16kJ/kg, h2=210.38kJ/kg, h3=74.53kJ/kg이고, 그림에서 T는 온도, S는 엔트로피를 나 타낸다.)
일반기계기사 2021년 3회 24번 문제 그림
  1. ① WC=32.22kJ/kg, qL=103.63kJ/kg
  2. ② WC=32.22kJ/kg, qL=135.85kJ/kg
  3. ③ WC=103.63kJ/kg, qL=32.22kJ/kg
  4. ④ WC=135.85kJ/kg, qL=32.22kJ/kg
정답 확인

정답 ①

25번
어떤 기체의 정압비열이 2436J/(kg·K)이고, 정적비열이 1943J/(kg·K)일 때 이 기체의 비열비는 약 얼마인가?
  1. ① 1.15
  2. ② 1.21
  3. ③ 1.25
  4. ④ 1.31
정답 확인

정답 ③

26번
30˚C, 100kPa의 물을 800kPa까지 압축하려고 한다. 물의 비체적이 0.001m3/kg로 일정하다고 할 때, 단위 질량당 소 요된 일(공업일)은 약 몇J/kg인가?
  1. ① 167
  2. ② 602
  3. ③ 700
  4. ④ 1412
정답 확인

정답 ③

27번
다음의 열기관이 열역학 제1법칙과 제2법칙을 만족하면서 출력일(W)이 최대가 될 때, W의 값으로 옳은 것은? (단, T 는 온도, Q는 열량을 나타낸다.)
일반기계기사 2021년 3회 27번 문제 그림
  1. ① 34 kJ
  2. ② 29 kJ
  3. ③ 24 kJ
  4. ④ 19 kJ
정답 확인

정답 ④

28번
10kg의 증기가 온도 50˚C, 압력 38kPa, 체적 7.5m3일 때 총 내부에너지는 6700kJ이다. 이와 같은 상태의 증기가 가 지고 있는 엔탈피는 약 몇 kJ인가?
  1. ① 8346
  2. ② 7782
  3. ③ 7304
  4. ④ 6985
정답 확인

정답 ④

29번
이상기체인 공기 2kg이 300K, 600kPa상태에서 500K, 400kPa 상태로 변화되었다. 이 과정 동안의 엔트로피 변화 량은 약 몇 kJ/K인가? (단, 공기의 정적비열과 정압비열은 각각 0.717kJ/(kg·K)과 1.004kJ/(kg·K)로 일정하다.)
  1. ① 0.73
  2. ② 1.83
  3. ③ 1.02
  4. ④ 1.26
정답 확인

정답 ④

30번
피스톤-실린더로 구성된 용기 안에 300kPa, 100˚C상태의 CO2가 0.2m3들어있다. 이 기체를 "PV1.2=일정"인 관계가 만 족되도록 피스톤 위에 추를 더해가며 온도가 200˚C가 될 때 까지 압축하였다. 이 과정 동안 기체가 외부로부터 받은 일 을 구하면 약 몇 kJ인가? (단, P는 압력, V는 부피이고, CO2의 기체상수는 0.189kJ/(kg·K)이며 CO2는 이상기체처럼 거동한다고 가정한다.)
  1. ① 20
  2. ② 60
  3. ③ 80
  4. ④ 120
정답 확인

정답 ③

31번
어느 가역 상태변화를 표시하는 그림과 같은 온도(T)-엔트 로피(S) 선도에서 빗금으로 나타낸 부분의 면적은 무엇을 의미하는가?
일반기계기사 2021년 3회 31번 문제 그림
  1. ① 힘
  2. ② 열량
  3. ③ 압력
  4. ④ 비체적
정답 확인

정답 ②

32번
마찰이 없는 피스톤이 끼워진 실린더가 있다. 이 실린더 내 공기의 초기 압력은 500kPa이며 초기체적은 0.05m3이다. 실린더를 가열하였더니 실린더내 공기가 열손실 없이 체적 이 0.1m3으로 증가되었다. 이 과정에서 공기가 행한 일은 몇kJ인가? (단, 압력은 변하지 않았다.)
  1. ① 10
  2. ② 25
  3. ③ 40
  4. ④ 100
정답 확인

정답 ②

33번
어느 증기터빈에 0.4kg/s로 증기가 공급되어 260kW의 출력 을 낸다. 입구의 증기 엔탈피 및 속도는 각각 3000kJ/kg, 720m/s, 출구의 증기 엔탈피 및 속도는 각각 2500kJ/kg, 120m/s이면, 이 터빈의 열손실은 약 몇 kW가 되는가?
  1. ① 15.9
  2. ② 40.8
  3. ③ 20.4
  4. ④ 104
정답 확인

정답 ②

34번
다음 중 서로 같은 단위를 사용할 수 없는 것은?
  1. ① 열량(heat transfer)과 일(work)
  2. ② 비내부에너지(specific intrnal energy)와 비엔탈피 (specific enthalpy)
  3. ③ 비엔탈피(specific enthalpy)와 비엔트로피(specific entropy)
  4. ④ 비열(specific heat)과 비엔트로피(specific entropy)
정답 확인

정답 ③

35번
온도 100˚C의 공기 0.2kg이 압력이 일정한 과정을 거쳐 원 래 체적의 2배로 늘어났다. 이때 공기에 전달된 열량은 약 몇 kJ인가? (단, 공기는 이상기체이며 기체상수는 0.287kJ/(kg·K), 정적비열은 0.718kJ/(kg·K)이다.)
  1. ① 75.0kJ
  2. ② 8.93kJ
  3. ③ 21.4kJ
  4. ④ 34.7kJ
정답 확인

정답 ①

36번
4kg의 공기를 압축하는데 300kJ의 일을 소비함과 동시에 110kJ의 열량이 방출되었다. 공기온도가 초기에는 20˚C이었 을 때 압축 후의 공기온도는 약 몇 ˚C인가? (단, 공기는 정 적비열이 0.716kJ/(kg·K)으로 일정한 이상기체로 간주한다.)
  1. ① 78.4
  2. ② 71.7
  3. ③ 93.5
  4. ④ 86.3
정답 확인

정답 ④

37번
온도가 T1인 고열원으로부터 온도가 T2인 저열원으로 열전 도, 대류, 복사 등에 의해 Q만큼 열전달이 이루어졌을 때 전체 엔트로피 변화량을 나타내는 식은?
  1. ① T1-T2/Q(T1×T2)
  2. ② Q(T1+T2)/T1×T2
  3. ③ Q(T1-T2)/T1×T2
  4. ④ T1+T2/Q(T1×T2)
정답 확인

정답 ③

38번
14.33W의 전등을 매일 7시간 사용하는 집이 있다. 30일 동 안 약 몇 kJ의 에너지를 사용하는가?
  1. ① 10830
  2. ② 15020
  3. ③ 17420
  4. ④ 22840
정답 확인

정답 ①

39번
다음 중 이상적인 증기 터빈의 사이클인 랭킨 사이클을 옳 게 나타낸 것은?
  1. ① 가역단열압축 → 정압가열 → 가역단열팽창 → 정압냉각
  2. ② 가역단열압축 → 정적가열 → 가역단열팽창 → 정적냉각
  3. ③ 가역등온압축 → 정압가열 → 가역등온팽창 → 정압냉각
  4. ④ 가역등온압축 → 정적가열 → 가역등온팽창 → 정적냉각
정답 확인

정답 ①

40번
랭킨 사이클의 열효율 증대 방법에 해당하지 않는 것은?
  1. ① 복수기(응축기) 압력 저하
  2. ② 보일러 압력 증가
  3. ③ 터빈 입구 온도 저하
  4. ④ 보일러에서 증기 온도 상승
정답 확인

정답 ③

41번
평판을 지나는 경계층 유동에서 속도 분포가 경계층 바깥에 서는 균일 속도, 경계층 내에서는 다음과 같이 주어질 때 경계층 배제두께(displacement thickness) δ*와 경계층 두께 δ의 관계식으로 옳은 것은? (단, u는 평판으로부터 거리 y 에 따른 경계층 내의 속도분포, U는 경계측 밖의 균일 속도 이다.)
일반기계기사 2021년 3회 41번 문제 그림
  1. ① δ*=δ/4
  2. ② δ*=δ/3
  3. ③ δ*=δ/2
  4. ④ δ*=2δ/3
정답 확인

정답 ③

42번
관속에서 유체가 흐를 때 유동이 완전한 난류라면 수두손실 은?
  1. ① 유체 속도에 비례한다.
  2. ② 유체 속도의 제곱에 비례한다.
  3. ③ 유체 속도에 반비례한다.
  4. ④ 유체 속도의 제곱에 반비례한다.
정답 확인

정답 ②

43번
원관 내부의 흐름이 층류 정상 유동일 때 유체의 전단응력 분포에 대한 설명으로 알맞은 것은?
  1. ① 중심축에서 0이고, 반지름 방향 거리에 따라 선형적으로 증가한다.
  2. ② 관 벽에서 0이고, 중심축까지 선형적으로 증가한다.
  3. ③ 단면에서 중심축을 기준으로 포물선 분포를 가진다.
  4. ④ 단면 전체에서 일정하게 나타난다.
정답 확인

정답 ①

44번
2m/s의 속도로 물이 흐를 때 피토관 수두높이 h는?
일반기계기사 2021년 3회 44번 문제 그림
  1. ① 0.053m
  2. ② 0.102m
  3. ③ 0.204m
  4. ④ 0.412m
정답 확인

정답 ③

45번
그림과 같이 매우 큰 두 저수지 사이에 터빈이 설치되어 동 력을 발생시키고 있다. 물이 흐르는 유량은 50m3/min이고, 배관의 마찰손실수두는 5m, 터빈의 작동효율이 90%일 때 터빈에서 얻을 수 있는 동력은 약 몇 kW인가?
일반기계기사 2021년 3회 45번 문제 그림
  1. ① 318
  2. ② 286
  3. ③ 184
  4. ④ 204
정답 확인

정답 ③

46번
체적이 1m3인 물체의 무게를 물 속에서 측정하였을 때 4000N이다. 이 물체의 비중은?
  1. ① 2.11
  2. ② 1.85
  3. ③ 1.62
  4. ④ 1.41
정답 확인

정답 ④

47번
어떤 액체 기둥 높이 25cm와 수은 기둥 높이 4cm에 의한 압력이 같다면 이 액체의 비중은 약 얼마인가? (단, 수은의 비중은 13.6이다.)
  1. ① 7.35
  2. ② 6.36
  3. ③ 4.04
  4. ④ 2.18
정답 확인

정답 ④

48번
해수 내에서 잠수함이 2.5m/s로 끌며 움직이고 있는 지름이 280mm인 구형의 음파 탐지기에 작용하는 항력을 풍동실험 을 통해 예측하려고 한다. 지름이 140mm인 구형 모형을 사 용한 풍동실험에서 Reynolds수를 같게 하여 실험하였을 때, 풍동에서 측정한 항력에 몇 배를 곱해야 해수 내 음파탐지 기의 항력을 구할 수 있는가? (단, 바닷물의 평균 밀도는 1025kg/m3, 동점성계수는 1.4×10-6m2/s이며, 공기의 밀도 는 1.23kg/m3, 동점성계수는 1.4×10-5m2/s로 한다. 또한, 이 항력 연구는 다음 식이 성립한다.)
  1. ① 1.67배
  2. ② 3.33배
  3. ③ 6.67배
  4. ④ 8.33배
정답 확인

정답 ④

49번
실온에서 엔진오일은 절대점성계수 0.12kg/(m·s), 밀도 800kg/m3이고, 공기는 절대점성계수 1.8×10-5kg/(m·s), 밀 도 1.2kg/m3이다. 엔진오일의 동점성계수는 공기의 동점성 계수의 약 몇 배인가?
  1. ① 5
  2. ② 10
  3. ③ 15
  4. ④ 20
정답 확인

정답 ②

50번
Buckingham의 파이(pi)정리를 바르게 설명한 것은? (단, k 는 변수의 개수, r은 변수를 표현하는데 필요한 최소한의 기 준차원의 개수이다.)
  1. ① (k-r)개의 독립적인 무차원수의 관계식으로 만들 수 있 다.
  2. ② (k+r)개의 독립적인 무차원수의 관계식으로 만들 수 있 다.
  3. ③ (k-r+1)개의 독립적인 무차원수의 관계식으로 만들 수 있다.
  4. ④ (k+r+1)개의 독립적인 무차원수의 관계식으로 만들 수 있다.
정답 확인

정답 ①

51번
그림과 같이 단면적 A1은 0.4m2, 단면적 A2는 0.1m2인 동 일 평면상의 관로에서 물의 유량이 1000L/s일 때 관을 고정 시키는 데 필요한 x방향의 힘Fx의 크기는 약 몇 N인가? (단, 단면 1과 2의 높이차는 1.5m이고, 단면 2에서 물은 대 기로 방출되며, 곡관의 자체 중량, 곡관 내부 물의 중량 및 곡관에서의 마찰손실은 무시한다.)
일반기계기사 2021년 3회 51번 문제 그림
  1. ① 10159
  2. ② 15358
  3. ③ 20370
  4. ④ 24018
정답 확인

정답 ③

52번
다음 중 점성계수를 측정하는 데 적합한 것은?
  1. ① 피토관(pitot tube)
  2. ② 슈리렌법(schlieren method)
  3. ③ 벤투리미터(venturi meter)
  4. ④ 세이볼트법(saybolt method)
정답 확인

정답 ④

53번
다음 중 밀도가 가장 큰 액체는?
  1. ① 1g/cm3
  2. ② 비중 1.5
  3. ③ 1200kg/m3
  4. ④ 비중량 8000N/m3
정답 확인

정답 ②

54번
점성을 지닌 액체가 지름 4mm의 수평으로 놓인 원통형 튜 브를 12×10-6m3/s의 유량으로 흐르고 있다. 길이 1m에서 의 압력손실은 약 몇 kPa인가? (단, 튜브의 입구로부터 충 분히 멀리 떨어져 있어서 유체는 축방향으로만 흐르며 유체 의 밀도는 1180kg/m3, 점성계수는 0.0045N·s/m2이다.)
  1. ① 7.59
  2. ② 8.59
  3. ③ 9.59
  4. ④ 10.59
정답 확인

정답 ②

55번
그림과 같은 원통 주위의 포텐셜 유동이 있다. 원통 표면상 에서 상류 유속(v)과 동일한 크기의 유속이 나타나는 위치 (θ)는?
일반기계기사 2021년 3회 55번 문제 그림
  1. ① 90˚
  2. ② 30˚
  3. ③ 45˚
  4. ④ 60˚
정답 확인

정답 ②

56번
지름 0.1mm, 비중 2.3인 작은 모래알이 호수 바닥으로 가 라앉을 때, 잔잔한 물 속에서 가라앉는 속도는 약 몇 mm/s 인가? (단, 물의 점성계수는 1.12×10-3N·s/m2이다.)
  1. ① 6.32
  2. ② 4.96
  3. ③ 3.17
  4. ④ 2.24
정답 확인

정답 ①

57번
어떤 액체의 밀도는 890kg/m3, 체적 탄성계수는 2200MPa 이다. 이 액체 속에서 전파되는 소리의 속도는 약 몇 m/s인 가?
  1. ① 1572
  2. ② 1483
  3. ③ 981
  4. ④ 345
정답 확인

정답 ①

58번
다음 중 옳은 설명을 모두 고른 것은?
일반기계기사 2021년 3회 58번 문제 그림
  1. ① ㉮,㉯
  2. ② ㉮,㉰
  3. ③ ㉯,㉰
  4. ④ ㉮,㉯,㉰
정답 확인

정답 ②

59번
그림과 같이 폭 2m, 높이가 3m인 평판이 물 속에 수직으로 잠겨있다. 이 평판의 한쪽 면에 작용하는 전체 압력에 의한 힘은 약 몇 kN인가?
  1. ① 88
  2. ② 175
  3. ③ 233
  4. ④ 265
정답 확인

정답 ④

60번
2차원 (r, θ) 평면에서 연속방정식은 다음과 같이 주어진다. 비압축성 유동이고 반지름 방향의 속도 Vr은 반지름방향의 거리 r만의 함수이며, 접선방향의 속도 Vθ=0일 때, Vr은 어 떤 함수가 되는가?
일반기계기사 2021년 3회 60번 문제 그림
  1. ① r에 비례하는 함수
  2. ② r2에 비례하는 함수
  3. ③ r에 반비례하는 함수
  4. ④ r2에 반비례하는 함수
정답 확인

정답 ③

61번
일정한 높이에서 낙하시킨 추(해머)의 반발한 높이로 경도를 측정하는 시험법은?
  1. ① 브리넬 경도시험
  2. ② 로크웰 경도시험
  3. ③ 비커스 경도시험
  4. ④ 쇼어 경도시험
정답 확인

정답 ④

62번
침탄, 질화와 같이 Fe중에 탄소 또는 질소의 원자를 침입시 켜 한쪽으로만 확산하는 것은?
  1. ① 자기확산
  2. ② 상호확산
  3. ③ 단일확산
  4. ④ 격자확산
정답 확인

정답 ③

63번
알루미늄, 마그네슘 및 그 합금의 질별 기호중 가공 경화한 것을 나타내는 기호로 옳은 것은?
  1. ① O
  2. ② H
  3. ③ W
  4. ④ F
정답 확인

정답 ②

64번
다이캐스팅용 Al합금에 Si원소를 첨가하는 이유가 아닌 것 은?
  1. ① 유동성이 증가한다.
  2. ② 열간취성이 감소한다.
  3. ③ 용탕보급성이 양호해진다.
  4. ④ 금형에 점착성이 증가한다.
정답 확인

정답 ④

65번
주철에 대한 설명으로 틀린 것은?
  1. ① 흑연이 많을 경우에는 그 파단면이 회색을 띤다.
  2. ② 600˚C 이상의 온도에서 가열 및 냉각을 반복하면 부피가 감소하여 파열을 저지한다.
  3. ③ 주철 중에 전 탄소량은 흑연과 화합 탄소를 합한 것이 다.
  4. ④ C와 Si의 함량에 따른 주철의 조직관계를 나타낸 것을 마우러 조직도라 한다.
정답 확인

정답 ②

66번
결정성 플라스틱 및 비결정성 플라스틱을 비교 설명한 것 중 틀린 것은?
  1. ① 비결정성에 비해 결정성 플라스틱은 많은 열량이 필요하 다.
  2. ② 비결정성에 비해 결정성 플라스틱은 금형 냉각 시간이 길다.
  3. ③ 결정성 플라스틱에 비해 비결정성 플라스틱은 치수 정밀 도가 높다.
  4. ④ 결정성 플라스틱에 비해 비결정성 플라스틱은 특별한 용 융온도나 고화 온도를 갖는다.
정답 확인

정답 ④

67번
다음 중 자기변태점이 가장 높은 것은?
  1. ① Fe
  2. ② Co
  3. ③ Ni
  4. ④ Fe3C
정답 확인

정답 ②

68번
황(S)을 많이 함유한 탄소강에서 950˚C 전후의 고온에서 발 생하는 취성은?
  1. ① 저온 취성
  2. ② 불림 취성
  3. ③ 적열 취성
  4. ④ 뜨임 취성
정답 확인

정답 ③

69번
서브제로(sub-zero)처리를 하는 주요 목적으로 옳은 것은?
  1. ① 잔류 오스테나이트 조직을 유지하기 위해
  2. ② 잔류 오스테나이트를 레데뷰라이트화 하기 위해
  3. ③ 잔류 오스테나이트를 베이나이틀화 하기 위해
  4. ④ 잔류 오스테나이트를 마텐자이트화 하기 위해
정답 확인

정답 ④

70번
금속의 응고에 대한 설명으로 틀린 것은?
  1. ① Fe의 결정성장방향은 [0001]이다.
  2. ② 응고 과정에서 고상과 액상간의 경계가 형성된다.
  3. ③ 응고 과정에서 운동에너지가 열의 형태로 방출되는 것을 응고 잠열이라 한다.
  4. ④ 액체 금속이 응고할 때 용융점보다 낮은 온도에서 응고 되는 것을 과냉각이라 한다.
정답 확인

정답 ①

71번
유압장치에서 펌프의 무부하 운전 시 특징으로 적절하지 않 은 것은?
  1. ① 펌프의 수명 연장
  2. ② 유온 상승 방지
  3. ③ 유압유 노화 촉진
  4. ④ 유압장치의 가열 방지
정답 확인

정답 ③

72번
1개의 유압 실린더에서 전진 및 후진 단에 각각의 리밋 스 위치를 부착하는 이유로 가장 적합한 것은?
  1. ① 실린더의 위치를 검출하여 제어에 사용하기 위하여
  2. ② 실린더 내의 온도를 제어하기 위하여
  3. ③ 실린더의 속도를 제어하기 위하여
  4. ④ 실린더 내의 압력을 계측하고 제어하기 위하여
정답 확인

정답 ①

73번
아래 기호의 명칭은?
일반기계기사 2021년 3회 73번 문제 그림
  1. ① 체크 밸브
  2. ② 무부하 밸브
  3. ③ 스톱 밸브
  4. ④ 급속배기 밸브
정답 확인

정답 ②

74번
오일 탱크의 필요조건으로 적절하지 않은 것은?
  1. ① 오일 탱크의 바닥면은 바닥에 밀착시켜 간격이 없도록 해야 한다.
  2. ② 오일 탱크에는 스트레이너의 삽입이나 분리를 용이하게 할 수 있는 출입구를 만든다.
  3. ③ 공기빼기 구멍에는 공기청정을 하여 먼지의 혼입을 방지 한다.
  4. ④ 먼지, 절삭분 등의 이물질이 혼입되지 않도록 주유구에 는 여과망, 캡을 부착한다.
정답 확인

정답 ①

75번
속도 제어 회로가 아닌 것은?
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 로크(로킹) 회로
정답 확인

정답 ④

76번
아래 회로처럼 A, B 두 실린더가 순차적으로 작동하는 회로 는?
일반기계기사 2021년 3회 76번 문제 그림
  1. ① 언로더 회로
  2. ② 디컴프레션 회로
  3. ③ 시퀀스 회로
  4. ④ 카운터 밸런스 회로
정답 확인

정답 ③

77번
유압 작동유의 구비조건으로 적절하지 않은 것은?
  1. ① 비중과 열팽창계수가 적어야 한다.
  2. ② 열을 방출시킬 수 있어야 한다.
  3. ③ 점도지수가 높아야 한다.
  4. ④ 압축성이어야 한다.
정답 확인

정답 ④

78번
유압 작동유에 1760N/cm2의 압력을 가했더니 체적이 0.19% 감소되었다. 이때 압축률은 얼마인가?
  1. ① 1.08×10-5cm2/N
  2. ② 1.08×10-6cm2/N
  3. ③ 1.08×10-7cm2/N
  4. ④ 1.08×10-8cm2/N
정답 확인

정답 ②

79번
유량 제어 밸브의 종류가 아닌 것은?
  1. ① 분류 밸브
  2. ② 디셀러레이션 밸브
  3. ③ 언로드 밸브
  4. ④ 스로틀 밸브
정답 확인

정답 ③

80번
어큐뮬레이터는 고압 용기이므로 장착과 취급에 각별한 주 의가 요망되는데 이와 관련된 설명으로 적절하지 않은 것 은?
  1. ① 점검 및 보수가 편리한 장소에 설치한다.
  2. ② 어큐뮬레이터에 용접, 가공, 구멍뚫기 등을 통해 설치에 유연성을 부여한다.
  3. ③ 충격 완충용으로 사용할 경우는 가급적 충격이 발생하는 곳으로부터 가까운 곳에 설치한다.
  4. ④ 펌프와 어큐뮬레이터와의 사이에는 체크 밸브를 설치하 여 유압유가 펌프 쪽으로 역류하는 것을 방지한다.
정답 확인

정답 ②

81번
지름 1m의 플라이휠(flywheel)이 등속 회전운동을 하고 있 다. 플라이휠 외측의 접선속도가 4m/s일 때, 회전수는 약 몇 rpm인가?
  1. ① 76.4
  2. ② 86.4
  3. ③ 96.4
  4. ④ 106.4
정답 확인

정답 ①

82번
자동차가 경사진 30도 비탈길에 주차되어 있다. 미끄러지지 않기 위해서는 노면과 바퀴와의 마찰계수 값이 약 얼마 이 상이어야 하는가?
  1. ① 0.122
  2. ② 0.366
  3. ③ 0.500
  4. ④ 0.578
정답 확인

정답 ④

83번
일정한 반경 r인 원을 따라 균일한 각속도 ω로 회전하고 있 는 질점의 가속도에 대한 설명으로 옳은 것은?
  1. ① 가속도는 0이다.
  2. ② 가속도는 법선 방향(radial direction)의 값만 갖는다. (접 선 방향은 0이다.)
  3. ③ 가속도는 접선 방향(transverse direction)의 값만 갖는 다. (법선 방향은 0이다.)
  4. ④ 가속도는 법선 방향과 접선 방향 값을 모두 갖는다.
정답 확인

정답 ②

84번
다음 표는 마찰이 없는 빗면을 따라 내려오는 물체의 속력 에 따른 운동에너지와 위치에너지를 나타낸 것이다. 속력이 일 때의 위치에너지(A)는? (단, 에너지 보존 법칙을 만족한다.)
일반기계기사 2021년 3회 84번 문제 그림일반기계기사 2021년 3회 84번 문제 그림
  1. ① 1400J
  2. ② 1000J
  3. ③ 800J
  4. ④ 600J
정답 확인

정답 ②

85번

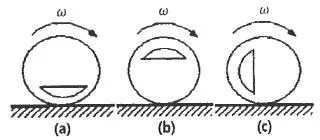

다음 그림과 같이 일부가 천공된 불균형 바퀴가 미끄러짐 없이 굴러가고 있을 때, 각 경우 중 운동에너지의 크기에 대한 설명으로 옳은 것은? (단, 3가지 모두 각속도 ω는 동 일하다.)
일반기계기사 2021년 3회 85번 문제 그림
  1. ① (a) 경우가 가장 크다.
  2. ② (b) 경우가 가장 크다.
  3. ③ (c) 경우가 가장 크다.
  4. ④ (a), (b), (c) 모두 같다.
정답 확인

정답 ①

87번
다음 그림과 같은 1자유도 진동계에서 W가 50N, k가 0.32N/cm이고, 감쇠비가 ξ=0.4 일 때 이 진동계의 점성감 쇠 계수 c는 약 몇 N·s/m인가?
일반기계기사 2021년 3회 87번 문제 그림
  1. ① 5.48
  2. ② 54.8
  3. ③ 10.22
  4. ④ 102.2
정답 확인

정답 ③

89번
조화 진동의 변위 x와 시간 t의 관계를 나타낸 식 x=asin(ω t+ø)에서 ø가 의미하는 것은?
  1. ① 진폭
  2. ② 주기
  3. ③ 초기위상
  4. ④ 각진동수
정답 확인

정답 ③

90번
속도가 각각 v1, v2 (v1 > v2)이고, 질량이 모두 m인 두 물 체가 동일한 방향으로 운동하여 충돌 후 하나로 되었을 때 의 속도(v)는?
  1. ① v1-v2
  2. ② v1+v2
  3. ③ v1-v2/2
  4. ④ v1+v2/2
정답 확인

정답 ④

91번
방전가공의 특징으로 틀린 것은?
  1. ① 전극이 필요하다.
  2. ② 가공 부분에 변질 층이 남는다.
  3. ③ 전극 및 가공물에 큰 힘이 가해진다.
  4. ④ 통전되는 가공물은 경도와 관계없이 가공이 가능하다.
정답 확인

정답 ③

92번
드로잉률에 대한 설명으로 옳은 것은?
  1. ① 드로잉률이 작을수록 제품의 깊이가 깊은 것이므로 드로 이에 필요한 힘도 증가하게 된다.
  2. ② 드로잉률이 클수록 제품의 깊이가 깊은 것이므로 드로이 에 필요한 힘도 증가하게 된다.
  3. ③ 드로잉률이 작을수록 제품의 깊이가 낮은 것이므로 드로 이에 필요한 힘도 증가하게 된다.
  4. ④ 드로잉률이 클수록 제품의 깊이가 낮은 것이므로 드로이 에 필요한 힘도 증가하게 된다.
정답 확인

정답 ①

93번
스폿용접과 같은 원리로 접합할 모재의 한쪽 판에 돌기를 만들어 고정전극 위에 겹쳐 놓고 가동전극으로 통전과 동시 에 가압하여 저항열로 가열된 돌기를 접합시키는 용접법은?
  1. ① 플래시 버트 용접
  2. ② 프로젝션 용접
  3. ③ 업셋 용접
  4. ④ 단접
정답 확인

정답 ②

94번
밀링에서 브라운 샤프형 분할판으로 지름피치 12, 잇수가 76개인 스퍼기어를 절삭할 때 사용하는 분할판의 구멍열은?
  1. ① 16구멍
  2. ② 17구멍
  3. ③ 18구멍
  4. ④ 19구멍
정답 확인

정답 ④

95번
전해연마의 일반적인 특징에 대한 설명으로 옳은 것은?
  1. ① 가공면에는 방향성이 있다.
  2. ② 내마멸성, 내부식성이 저하된다.
  3. ③ 연마량이 적으므로 깊은 홈이 제거되지 않는다.
  4. ④ 복잡한 형상의 공작물, 선 등의 연마가 불가능하다.
정답 확인

정답 ③

96번
일반적으로 저탄소강을 초경합금으로 선반가공 할 때, 힘의 크기가 가장 큰 것은?
  1. ① 이송분력
  2. ② 배분력
  3. ③ 주분력
  4. ④ 부분력
정답 확인

정답 ③

97번
가공의 영향으로 생긴 스트레인이나 내부 응력을 제거하고 미세한 표준조직으로 기계적 성질을 향상시키는 열처리법 은?
  1. ① 소프트닝
  2. ② 보로나이징
  3. ③ 하드 페이싱
  4. ④ 노멀라이징
정답 확인

정답 ④

98번
롤러 중심거리 200mm인 사인바로 게이지 블록 42mm를 사용하여 피측정물의 경사면이 정반과 평행을 이루었을 때, 피측정물 구배값은 약 몇 도(˚)인가?
  1. ① 30
  2. ② 25
  3. ③ 21
  4. ④ 12
정답 확인

정답 ④

99번
Al합금 등과 같은 용융 금속을 고속, 고압으로 금속주형에 주입하여 정밀 제품을 다량 생산하는 특수주조 방법은?
  1. ① 다이 캐스팅법
  2. ② 인베스트먼트 주조법
  3. ③ 칠드 주조법
  4. ④ 원심 주조법
정답 확인

정답 ①

100번
다음 중 소성가공에 속하지 않는 것은?
  1. ① 압연가공
  2. ② 선반가공
  3. ③ 인발가공
  4. ④ 단조가공 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

이전 회차2021년 2회 다음 회차2022년 1회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
