일반기계기사 2016년 1회 기출문제

2016-05-08 시행 · 87문항

이 회차 문제 풀기 →
3번
지름이 d인 짧은 환봉의 축 중심으로부터 a만큼 떨어진 지 점에 편심압축하중이 P가 작용할 때 단면상에서 인장응력 이 일어나지 않는 a 범위는?
일반기계기사 2016년 1회 3번 문제 그림
  1. ① d/8이내
  2. ② d/6이내
  3. ③ d/4이내
  4. ④ d/2이내
정답 확인

정답 ①

4번
바깥지름 30cm, 안지름 10cm인 중공 원형 단면의 단면계 수는 약 몇 cm3인가?
  1. ① 2618
  2. ② 3927
  3. ③ 6584
  4. ④ 1309
정답 확인

정답 ①

5번

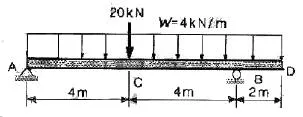

그림과 같이 하중을 받는 보에서 전단력의 최대값은 약 몇 kN인가?
일반기계기사 2016년 1회 5번 문제 그림
  1. ① 11 kN
  2. ② 25 kN
  3. ③ 27 kN
  4. ④ 35 kN
정답 확인

정답 ③

7번
그림과 같이 단붙이 원형축(Stepped Circular Shaft)의 풀리 에 토크가 작용하여 평형상태에 있다. 이 축에 발생하는 최 대 전단응력은 몇 MPa인가?
일반기계기사 2016년 1회 7번 문제 그림
  1. ① 18.2
  2. ② 22.9
  3. ③ 41.3
  4. ④ 147.4
정답 확인

정답 ③

9번
지름이 동일한 봉에 위 그림과 같이 하중이 작용할 때 단면 에 발생하는 축 하중 선도는 아래 그림과 같다. 단면 C에 작용하는 하중(F)는 얼마인가?
  1. ① 150
  2. ② 250
  3. ③ 350
  4. ④ 450
정답 확인

정답 ③

10번
강재의 인장시험 후 얻어진 응력-변형률 선도로부터 구할 수 없는 것은?
  1. ① 안전계수
  2. ② 탄성계수
  3. ③ 인장강도
  4. ④ 비례한도
정답 확인

정답 ①

11번
두께 1.0mm의 강판에 한 변의 길이가 25mm인 정사각형 구멍을 펀칭하려고 한다. 이 강판의 전단 파괴응력이 250MPa 일 때 필요한 압축력은 몇 kN 인가?
  1. ① 6.25
  2. ② 12.5
  3. ③ 25.0
  4. ④ 156.2
정답 확인

정답 ③

12번
정육면체 형상의 짧은 기둥에 그림과 같이 측면에 홈이 파 여져 있다. 도심에 작용하는 하중 P로 인하여 단면 m-n 에 발생하는 최대 압축응력은 홈이 없을 때 압축응력의 몇 배 인가?
일반기계기사 2016년 1회 12번 문제 그림
  1. ① 2
  2. ② 4
  3. ③ 8
  4. ④ 12
정답 확인

정답 ③

14번
그림과 같이 순수 전단을 받는 요소에서 발생하는 전단응 력 τ=70MPa, 재료의 세로탄성계수는 200GPa, 포아송의 비는 0.25일 때 전단 변형률은 약 몇 rad 인가?
  1. ① 8.75×10-4
  2. ② 8.75×10-3
  3. ③ 4.38×10-4
  4. ④ 4.38×10-3
정답 확인

정답 ①

15번
그림과 같은 단순 지지보의 중앙에 집중하중 P가 작용할 때 단면이 (가)일 경우의 처짐 y1은 단면이 (나)일 경우의 처임 y2의 몇 배인가? (단, 보의 전체 길이 및 보의 굽힘 강성은 일정하며 자중은 무시한다.)
일반기계기사 2016년 1회 15번 문제 그림
  1. ① 4
  2. ② 8
  3. ③ 16
  4. ④ 32
정답 확인

정답 ②

16번
지름 35cm의 차축이 0.2°만큼 비틀렸다. 이때 최대 전단 응력이 49MPa이고, 재료의 전단탄성계수가 80GPa이라고 하면 이 차축의 길이는 약 몇 m 인가?
  1. ① 2.0
  2. ② 2.5
  3. ③ 1.5
  4. ④ 1.0
정답 확인

정답 ④

17번
그림과 같이 벽돌을 쌓아 올릴 때 최하단 벽돌의 안전계수 를 20으로 하면 벽돌의 높이 h를 얼마만큼 높이 쌓을 수 있는가? (단, 벽돌의 비중량은 16kN/m3, 파괴 압축응력을 11MPa로 한다.)
일반기계기사 2016년 1회 17번 문제 그림
  1. ① 34.3m
  2. ② 25.5m
  3. ③ 45.0m
  4. ④ 23.8m
정답 확인

정답 ①

19번
전단력 10kN이 작용하는 지름 10cm인 원형단면의 보에서 그 중립축 위에 발생하는 최대 전단응력은 약 몇 MPa인 가?
  1. ① 1.3
  2. ② 1.7
  3. ③ 130
  4. ④ 170
정답 확인

정답 ②

20번
지름 100mm의 양단 지지보의 중앙에 2kN의 집중하중이 작용할 때 보 속의 최대굽힘응력이 16MPa 일 경우 보의 길이는 약 몇 m 인가?
  1. ① 1.51
  2. ② 3.14
  3. ③ 4.22
  4. ④ 5.86
정답 확인

정답 ②

21번
질량 1kg의 공기가 밀폐계에서 압력과 체적이 100kPd, 1m3 이었는데 폴리트로픽 과정(PVn=일정)을 거쳐 체적이 0.5m3이 되었다. 최종 온도 (T2)와 내부 에너지의 변화량 (△U)은 각각 얼마인가? (단, 공기의 기체상수는 287 J/kg ㆍK, 정적비열은 718 J/kgㆍK, 정압비열은 1005 J/kgㆍK, 폴리트로프 지수는 1.3이다.)
  1. ① T2=459.7 K, △U=111.3 kJ
  2. ② T2=459.7 K, △U=79.9 kJ
  3. ③ T2=428.9 K, △U=80.5 kJ
  4. ④ T2=428.9 K, △U=57.8 kJ
정답 확인

정답 ④

22번
카르노 열기관 사이클 A는 0℃와 100℃ 사이에서 작동되 며 카르노 열기관 사이클 B는 100℃와 200℃ 사이에서 작동된다. 사이클 A의 효율(ηA)과 사이클 B의 효율(ηB)을 각각 구하면?
  1. ① ηA=26.80%, ηA=50.00%
  2. ② ηA=26.80%, ηA=21.14%
  3. ③ ηA=38.75%, ηA=50.00%
  4. ④ ηA=38.75%, ηA=21.14%
정답 확인

정답 ②

23번
대기압 100kPa에서 용기에 가득 채운 프로판을 일정한 온 도에서 진공펌프를 사용하여 2kPa 까지 배기하였다. 용기 내에 남은 프로판의 중량은 처음 중량의 몇 % 정도 되는 가?
  1. ① 20%
  2. ② 2%
  3. ③ 50%
  4. ④ 5%
정답 확인

정답 ②

24번
이상기체에서 엔탈피 h 와 내부에너지 u, 엔트로피 s 사이 에 성립하는 식으로 옳은 것은? (단, T는 온도, v는 체적, P는 압력이다.)
  1. ① Tds=dh+vdP
  2. ② Tds=dh-vdP
  3. ③ Tds=dh-Pdv
  4. ④ Tds=dh+d(Pv)
정답 확인

정답 ②

27번
냉동기 냉매의 일반적인 구비조건으로서 적합하지 않은 사 항은?
  1. ① 임계 온도가 높고, 응고 온도가 낮을 것
  2. ② 증발열이 적고, 증기의 비체적이 클 것
  3. ③ 증기 및 액체의 점성이 작을 것
  4. ④ 부식성이 없고, 안정성이 있을 것
정답 확인

정답 ②

28번
공기 1kg을 정적과정으로 40℃에서 120℃까지 가열하고, 다음에 정압과정으로 120℃에서 220℃까지 가열한다면 전 체 가열에 필요한 열량은 약 얼마인가? (단, 정압비열은 1.00kJ/kgㆍK, 정적비열은 0.71kJ/kgㆍK 이다.)
  1. ① 127.8kJ/kg
  2. ② 141.5kJ/kg
  3. ③ 156.8kJ/kg
  4. ④ 185.2kJ/kg
정답 확인

정답 ③

29번
열역학적 상태량은 일반적으로 강도성 상태량과 용량성 상 태량으로 분류할 수 있다. 강도성 상태량에 속하지 않는 것은?
  1. ① 압력
  2. ② 온도
  3. ③ 밀도
  4. ④ 체적
정답 확인

정답 ④

30번
그림과 같이 중간에 격벽이 설치된 계에서 A에는 이상기 체가 충만되어 있고, B는 진공이며, A와 B의 체적은 같다. A와 B사이의 격벽을 제거하면 A의 기체는 단열비가역 자 유팽창을 하여 어느 시간 후에 평형에 도달하였다. 이 경 우의 엔트로피 변화 △s는? (단, Cv는 정적비열, Cp는 정 압비열, R은 기체상수이다.)
일반기계기사 2016년 1회 30번 문제 그림
  1. ① △s=Cv×ln2
  2. ② △s=Cp×ln2
  3. ③ △s=0
  4. ④ △s=R×ln2
정답 확인

정답 ④

31번
수소(H2)를 이상기체로 생각하였을 때, 절대압력 1MPa, 온 도 100℃에서의 비체적은 약 몇 m3/kg인가? (단, 일반기 체상수는 8.3145 kJ/lmolㆍK 이다.)
  1. ① 0.781
  2. ② 1.26
  3. ③ 1.55
  4. ④ 3.46
정답 확인

정답 ③

32번
그림과 같은 Rankine 사이클의 열효율은 약 몇 % 인가? (단, h1=191.8 kJ/kg, h2=193.8 kJ/kg, h3=2799.5 kJ/kg, h4=2007.5 kJ/kg 이다.)
  1. ① 30.3%
  2. ② 39.7%
  3. ③ 46.9%
  4. ④ 54.1%
정답 확인

정답 ①

33번
20℃의 공기 5kg이 정압 과정을 거쳐 체적이 2배가 되었 다. 공급한 열량은 몇 약 kJ인가? (단, 정압비열은 1kJ/kg ㆍK 이다.)
  1. ① 1465
  2. ② 2198
  3. ③ 2931
  4. ④ 4397
정답 확인

정답 ①

34번
밀도 1000kg/m3인 물이 단면적 0.01m2인 관속을 2m/s의 속도로 흐를 때, 질량유량은?
  1. ① 20 kg/s
  2. ② 2.0 kg/s
  3. ③ 50 kg/s
  4. ④ 5.0 kg/s
정답 확인

정답 ①

35번
온도가 150℃인 공기 3kg이 정압 냉각되어 엔트로피가 1.063kJ/K 만큼 감소되었다. 이때 방출된 열량은 약 몇 kJ 인가? (단, 공기의 정압비열은 1.01kJ/kgㆍK 이다.)
  1. ① 27
  2. ② 379
  3. ③ 538
  4. ④ 715
정답 확인

정답 ②

36번
밀폐계의 가역 정적변화에서 다음 중 옳은 것은? (단, U: 내부에너지, Q:전달된 열, H:엔탈피, V:체적, W:일 이다.)
  1. ① dU=dQ
  2. ② dH=dQ
  3. ③ dV=dQ
  4. ④ dW=dQ
정답 확인

정답 ①

37번
과열증기를 냉각시켰더니 포화영역 안으로 들어와서 비체 적이 0.2327m3/kg이 되었다. 이때의 포화액과 포화증기의 비체적이 각각 1.079×10-3 m3/kg, 0.5243m3/kg 이라면 건도는?
  1. ① 0.964
  2. ② 0.772
  3. ③ 0.653
  4. ④ 0.443
정답 확인

정답 ④

38번
오토 사이클의 압축비가 6인 경우 이론 열효율은 약 몇 % 인가? (단, 비열비 =1.4 이다.)
  1. ① 51
  2. ② 54
  3. ③ 59
  4. ④ 62
정답 확인

정답 ①

39번
30℃, 100kPa의 물을 800kPa까지 압축한다. 물의 비체적 이 0.001m3/kg로 일정하다고 할 때, 단위 질량당 소요된 일(공업일)은?
  1. ① 167 J/kg
  2. ② 602 J/kg
  3. ③ 700 J/kg
  4. ④ 1400 J/kg
정답 확인

정답 ③

40번
냉동실에서의 흡수 열량이 5 냉동통(RT)인 냉동기의 성능 계수(COP)가 2, 냉동기를 구동하는 가솔린 엔진의 열효율 이 20%, 가솔린의 발열량이 43000 kJ/kg 일 경우, 냉동 기 구동에 소요되는 가솔린의 소비율은 약 몇 kg/h 인가? (단, 1 냉동통(RT)은 약 3.86 kW 이다.)
  1. ① 1.28 kg/h
  2. ② 2.54 kg/h
  3. ③ 4.04 kg/h
  4. ④ 4.85 kg/h
정답 확인

정답 ③

41번
무차원수인 스트라홀 수(Strouhal number)와 가장 관계가 먼 항복은?
  1. ① 점도
  2. ② 속도
  3. ③ 길이
  4. ④ 진동흐름의 주파수
정답 확인

정답 ①

43번
다음 <보기> 중 무차원수를 모두 고른 것은?
일반기계기사 2016년 1회 43번 문제 그림
  1. ① a, c
  2. ② a, b
  3. ③ a, b, c
  4. ④ b, c, d
정답 확인

정답 ③

44번
정지된 액체 속에 잠겨있는 평면이 받는 압력에 의해 발생 하는 합력에 대한 설명으로 옳은 것은?
  1. ① 크기가 액체의 비중량에 반비례한다.
  2. ② 크기는 도심에서의 압력에 면적을 곱한 것과 같다.
  3. ③ 작용점은 평면의 도심과 일치한다.
  4. ④ 수직평면의 경우 작용점이 도심보다 위쪽에 있다.
정답 확인

정답 ②

46번
다음 중 단위계(System of Unit)가 다른 것은?
  1. ① 항력(Drag)
  2. ② 응력(Stress)
  3. ③ 압력(Pressure)
  4. ④ 단위 면적 당 작용하는 힘
정답 확인

정답 ①

47번
지름비가 1:2:3 인 모세관의 상승높이 비는 얼마인가? (단, 다른 조건은 모두 동일하다고 가정한다.)
  1. ① 1:2:3
  2. ② 1:4:9
  3. ③ 3:2:1
  4. ④ 6:3:2
정답 확인

정답 ④

48번
다음 중 유량을 측정하기 위한 장치가 아닌 것은?
  1. ① 위어(weir)
  2. ② 오리피스(orifice)
  3. ③ 피에조미터(piezo meter)
  4. ④ 벤투리미터(venturi meter)
정답 확인

정답 ③

49번
국소 대기압이 710mmHg일 때, 절대압력 50kPa은 게이지 압력으로 약 얼마인가?
  1. ① 44.7 Pa 진공
  2. ② 44.7 Pa
  3. ③ 44.7 kPa 진공
  4. ④ 44.7 kPa
정답 확인

정답 ③

50번
지음은 200mm에서 지름 100mm로 단면적이 변하는 원형 관 내의 유체 흐름이 있다. 단면적 변화에 따라 유체 밀도 가 변경 전 밀도의 106%로 커졌다면, 단면적이 변한 후의 유체속도는 약 몇 m/s 인가? (단, 지름 200mm에서 유체 의 밀도는 800kg/m3, 평균 속도는 20 m/s 이다.)
  1. ① 52
  2. ② 66
  3. ③ 75
  4. ④ 89
정답 확인

정답 ③

51번
지름이 0.01m 인 관 내로 점성계수 0.005 Nㆍs/m2, 밀도 800kg/m3인 유체가 1m/s의 속도로 흐를 때 이 유동의 특 성은?
  1. ① 층류 유동
  2. ② 난류 유동
  3. ③ 천이 유동
  4. ④ 위 조건으로는 알 수 없다.
정답 확인

정답 ①

52번
스프링 상수가 10N/cm 인 4개의 스프링으로 평판 A를 벽 B에 그림과 같이 장착하였다. 유량 0.01m3/s, 속도 10m/s인 물 제트가 평판 A의 중앙에 직각으로 충돌할 때, 평판과 벽 사이에서 줄어드는 거리는 약 몇 cm 인가?
일반기계기사 2016년 1회 52번 문제 그림일반기계기사 2016년 1회 52번 문제 그림
  1. ① 2.5
  2. ② 1.25
  3. ③ 10.0
  4. ④ 5.0
정답 확인

정답 ①

53번
2차원 속도장이 로 주어질 때 (1,2) 위치 에서의 가속도의 크기는 약 얼마인가?
  1. ① 4
  2. ② 6
  3. ③ 8
  4. ④ 10
정답 확인

정답 ④

54번
낙차가 100m이고 유량이 500m3/s 인 수력발전고에서 얻 을 수 있는 최대 발전용량은?
  1. ① 50kW
  2. ② 50MW
  3. ③ 490kW
  4. ④ 490MW
정답 확인

정답 ④

55번
노즐을 통하여 풍량 Q=0.8m3/s 일 때 마노미터 수두 높이 차 h는 약 몇 m 인가? (단, 공기의 밀도는 1.2kg/m3, 물 의 밀도는 1000kg/m3이며, 노즐 유량계의 송출계수는 1로 가정한다.)
일반기계기사 2016년 1회 55번 문제 그림
  1. ① 0.13
  2. ② 0.27
  3. ③ 0.48
  4. ④ 0.62
정답 확인

정답 ②

56번
Blasius의 해석결과에 따라 평판 주위의 유동에 있어서 경 계층 두께에 관한 설명으로 틀린 것은?
  1. ① 유체 속도가 빠를수록 경계층 두께는 작아진다.
  2. ② 밀도가 클수록 경계층 두께는 작아진다.
  3. ③ 평판 길이가 길수록 평판 끝단부의 경계층 두께는 커진 다.
  4. ④ 점성이 클수록 경계층 두께는 작아진다.
정답 확인

정답 ④

57번
포텐셜 함수가 Kθ인 선와류 유동이 있다. 중심에서 반지 름 1m인 원주를 따라 계산한 순환(circulation)은? (단, 이다.)
일반기계기사 2016년 1회 57번 문제 그림
  1. ① 0
  2. ② K
  3. ③ πK
  4. ④ 2πK
정답 확인

정답 ④

58번
수면에 떠 있는 배의 저항문제에 있어서 모형과 원형 사이 에 역학적 상사(相似)를 이루려면 다음 중 어느 것이 중요 한 요소가 되는가?
  1. ① Reynolds number, Mach number
  2. ② Reynolds number, Froude number
  3. ③ Weber number, Euler number
  4. ④ Mach number, Weber number
정답 확인

정답 ②

60번
조종사가 2000m의 상공을 일정속도로 낙하산으로 강하하 고 있다. 조종사의 무게가 1000N, 낙하산 지름이 7m, 항 력계수가 1.3 일 때 낙하 속도는 약 몇 m/s 이다. (단, 공 기 밀도는 1kg/m3 이다.)
  1. ① 5.0
  2. ② 6.3
  3. ③ 7.5
  4. ④ 8.2
정답 확인

정답 ②

61번
대표적인 주조경질 합금으로 코발트를 주성분으로 한 Co-Cr-W-Cr계 합금은?
  1. ① 라우탈(lutal)
  2. ② 실루민(silumin)
  3. ③ 세라믹(ceramic)
  4. ④ 스텔라이트(stellite)
정답 확인

정답 ④

62번
두랄루민의 합금 조성으로 옳은 것은?
  1. ① Al-Cu-Zn-Pb
  2. ② Al-Cu-Mg-Mn
  3. ③ Al-Zn-Si-Sn
  4. ④ Al-Zn-Ni-Mn
정답 확인

정답 ②

63번
강의 열처리 방법 중 표면경화법에 해당하는 것은?
  1. ① 마퀜칭
  2. ② 오스포밍
  3. ③ 침탄질화법
  4. ④ 오스템퍼링
정답 확인

정답 ③

64번
고속도공구강(SKH2)의 표준조성에 해당되지 않는 것은?
  1. ① W
  2. ② V
  3. ③ Al
  4. ④ Cr
정답 확인

정답 ③

65번
다음 중 비중이 가장 큰 금속은?
  1. ① Fe
  2. ② Al
  3. ③ Pb
  4. ④ Cu
정답 확인

정답 ③

66번
서브제로(sub-Zero)처리 관한 설명으로 틀린 것은?
  1. ① 마모성 및 피로성이 향상된다.
  2. ② 잔류오스테나이트를 마텐자이트화 한다.
  3. ③ 담금질을 한 강의 조직이 안정화 된다.
  4. ④ 시효변화가 적으며 부품의 치수 및 형상이 안정된다.
정답 확인

정답 ①

67번
고 망간강에 관한 설명으로 틀린 것은?
  1. ① 오스테나이트 조직을 갖는다.
  2. ② 광석ㆍ암석의 파쇄기의 부품 등에 사용된다.
  3. ③ 열처리에 수인법(water toughening)이 이용된다.
  4. ④ 열전도성이 좋고 팽창계수가 작아 열변형을 일으키지 않는다.
정답 확인

정답 ④

68번
강의 5대 원소만을 나열한 것은?
  1. ① Fe, C, Ni, Si, Au
  2. ② Ag, C, Si, Co, O
  3. ③ C, Si, Mn, P, S
  4. ④ Ni, C, Si, Cu, S
정답 확인

정답 ③

69번
C와 Si의 함량에 따른 주철의 조직을 나타낸 조직 분포도 는?
  1. ① Gueiner, Klingenstein 조직도
  2. ② 마우러(Maurer) 조직도
  3. ③ Fe-C 복평형 상태도
  4. ④ Guilet 조직도
정답 확인

정답 ②

70번
과공석강의 탄소함유량(%)으로 옳은 것은?
  1. ① 약 0.01 ~ 0.02%
  2. ② 약 0.02 ~ 0.80%
  3. ③ 약 0.80 ~ 2.0%
  4. ④ 약 2.0 ~ 4.3%
정답 확인

정답 ③

72번
유량제어 밸브를 실린더 출구 측에 설치한 회로로서 실린 더에서 유출되는 유량을 제어하여 피스톤 속도를 제어하는 회로는?
  1. ① 미터 인 회로
  2. ② 카운터 밸런스 회로
  3. ③ 미터 아웃 회로
  4. ④ 블리드 오프 회로
정답 확인

정답 ③

73번
그림과 같은 방향 제어 밸브의 명칭으로 옳은 것은?
일반기계기사 2016년 1회 73번 문제 그림
  1. ① 4 ports-4 control position valve
  2. ② 5 ports-4 control position valve
  3. ③ 4 ports-2 control position valve
  4. ④ 5 ports-2 control position valve
정답 확인

정답 ④

74번
다음 유압 작동유 중 난연성 작동유에 해당하지 않는 것 은?
  1. ① 물-글리콜형 작동유
  2. ② 인산 에스테르형 작동유
  3. ③ 수중 유형 유화유
  4. ④ R&O형 작동유
정답 확인

정답 ④

75번
유입관호의 유량이 25L/min 일 때 내경이 10.9mm라면 관 내 유속은 약 몇 m/s인가?
  1. ① 4.47
  2. ② 14.62
  3. ③ 6.32
  4. ④ 10.28
정답 확인

정답 ①

76번
일반적으로 저점도유를 사용하며 유압시스템의 온도도 60~80℃ 정도로 높은 상태에서 운전하여 유압시스템 구 성기기의 이물질을 제거하는 작업은?
  1. ① 엠보싱
  2. ② 블랭킹
  3. ③ 플러싱
  4. ④ 커미싱
정답 확인

정답 ③

77번
실린더 안을 왕복 운동하면서, 유체의 압력과 힘의 주고 받음을 하기 위한 지름에 비하여 길이가 긴 기계 부품은?
  1. ① spool
  2. ② land
  3. ③ port
  4. ④ plunger
정답 확인

정답 ④

78번
한 쪽 방향으로 흐름은 자유로우나 역방향의 흐름을 허용 하지 않는 밸브는?
  1. ① 셔틀 밸브
  2. ② 체크 밸브
  3. ③ 스로틀 밸브
  4. ④ 릴리프 밸브
정답 확인

정답 ②

79번
유압회로에서 감속회로를 구성할 때 사용되는 밸브로 가장 적합한 것은?
  1. ① 디셀러레이션 밸브
  2. ② 시퀀스 밸브
  3. ③ 저압우선형 셔틀 밸브
  4. ④ 파일럿 조작형 체크 밸브
정답 확인

정답 ①

80번
그림과 같은 유압 회로도에서 릴리프 밸브는?
일반기계기사 2016년 1회 80번 문제 그림
  1. ① ⓐ
  2. ② ⓑ
  3. ③ ⓒ
  4. ④ ⓓ
정답 확인

정답 ①

81번
x 방향에 대한 운동 방정식이 다음과 같이 나타날 때 이 진동계에서의 감쇠 고유진동수(damped natural frequency)는 약 몇 rad/s 인가?
일반기계기사 2016년 1회 81번 문제 그림
  1. ① 2.75
  2. ② 1.35
  3. ③ 2.25
  4. ④ 1.85
정답 확인

정답 ④

82번
감쇠비 ζ가 일정할 때 전달률을 1보다 작게 하려면 진동수 비는 얼마의 크기를 가지고 있어야 하는가?
  1. ① 1보다 작아야 한다.
  2. ② 1보다 커야 한다.
  3. ③ √2보다 작아야 한다.
  4. ④ √2보다 커야 한다.
정답 확인

정답 ④

83번
그림과 같이 길이가 서로 같고 평행인 두 개의 부재에 매 달려 운동하는 평판의 운동의 형태는?
일반기계기사 2016년 1회 83번 문제 그림
  1. ① 병진운동
  2. ② 고정축에 대한 회전 운동
  3. ③ 고정점에 대한 회전 운동
  4. ④ 일반적인 평면운동(회전운동 및 병진운동이 아닌 평면 운동)
정답 확인

정답 ①

84번
질량 10kg인 상자가 정지한 상태에서 경사면을 따라 A지 점에서 B지점까지 미끄러져 내려왔다. 이 상자의 B지점에 서의 속도는 약 몇 m/s 인가? (단, 상자와 경사면 사이의 동마찰계수(μk)는 0.3이다.)
일반기계기사 2016년 1회 84번 문제 그림
  1. ① 5.3
  2. ② 3.9
  3. ③ 7.2
  4. ④ 4.6
정답 확인

정답 ①

85번
질량이 100kg이고 반지름이 1m인 구의 중심에 420N의 힘이 그림과 같이 작용하여 수평면 위에서 미끄러짐 없이 구르고 있다. 바퀴의 각가속도는 몇 rad/s2 인가?
일반기계기사 2016년 1회 85번 문제 그림
  1. ① 2.2
  2. ② 2.8
  3. ③ 3
  4. ④ 3.2
정답 확인

정답 ②

86번
주기운동의 변위 x(t)가 x(t)=Asin⍵t로 주어졌을 때 가속도 의 최대값은 얼마인가?
  1. ① A
  2. ② ⍵A
  3. ③ ⍵2A
  4. ④ ⍵3A
정답 확인

정답 ③

87번
36km/h의 속력으로 달리던 자동차 A가 정지하고 있던 자 동차 B 와 충돌하였다. 충돌 후 자동차 B는 2m 만큼 미 끄러진 후 정지하였다. 두 자동차 사이의 반발계수 e는 약 얼마인가? (단, 자동차 A, B 의 질량은 동일하며 타이어와 노면의 동마찰계수는 0.8 이다.)
일반기계기사 2016년 1회 87번 문제 그림
  1. ① 0.06
  2. ② 0.08
  3. ③ 0.10
  4. ④ 0.12
정답 확인

정답 ④

88번
기중기 줄에 200N과 160N의 일정한 힘이 작용하고 있다. 처음에 물체의 속도는 밑으로 2m/s였는데, 5초 후에 물체 속도의 크기는 약 몇 m/s 인가?
일반기계기사 2016년 1회 88번 문제 그림
  1. ① 0.18m/s
  2. ② 0.28m/s
  3. ③ 0.38m/s
  4. ④ 0.48m/s
정답 확인

정답 ③

89번
스프링으로 지지되어 있는 질량의 정적 처짐이 0.5cm 일 때 이 진동계의 고유진동수는 몇 Hz인가?
  1. ① 3.53
  2. ② 7.05
  3. ③ 14.09
  4. ④ 21.15
정답 확인

정답 ②

90번
어떤 사람이 정지 상태에서 출발하여 직선 방향으로 등가 속도 운동을 하여 5초 만에 10m/s의 속도가 되었다. 출발 하여 5초 동안 이동한 거리는 몇 m 인가?
  1. ① 5
  2. ② 10
  3. ③ 25
  4. ④ 50
정답 확인

정답 ③

91번
다음 중 열처리(담금질)에서의 냉각능력이 가장 우수한 냉 각제는?
  1. ① 비눗물
  2. ② 글리세린
  3. ③ 18℃의 물
  4. ④ 10% NaCl액
정답 확인

정답 ④

92번
경화된 작은 철구(鐵球)를 피가공물에 고압으로 분사하여 표면의 경도를 증가시켜 기계적 성질, 특히 피로강도를 향 상시키는 가공법은?
  1. ① 버핑
  2. ② 버니싱
  3. ③ 숏 피닝
  4. ④ 슈퍼 피니싱
정답 확인

정답 ③

93번
허용동력이 3.6kW인 선반의 출력을 최대한으로 이용하기 위하여 취할 수 있는 허용최대 절삭면적은 몇 mm2인가? (단, 경제적 절삭속도는 120m/min을 사용하며, 피삭재의 비절삭 저항이 45kgf/mm2, 선반의 기계 효율이 0.80 이 다.)
  1. ① 3.26
  2. ② 6.26
  3. ③ 9.26
  4. ④ 12.26
정답 확인

정답 ①

94번
용제와 와이어가 분리되어 공급되고 아크가 용제 속에서 발생되므로 불가시 아크 용접이라고 불리는 용접법은?
  1. ① 피복 아크 용접
  2. ② 탄산가스 아크 용접
  3. ③ 가스텅스텐 아크 용접
  4. ④ 서브머지드 아크 용접
정답 확인

정답 ④

96번
CNC 공작기계의 이동량을 전기적인 신호로 표시하는 회전 피드백 장치는?
  1. ① 리졸버
  2. ② 볼 스크루
  3. ③ 리밋 스위치
  4. ④ 초음파 센서
정답 확인

정답 ①

97번
소성가공에 포함되지 않는 가공법은?
  1. ① 널링가공
  2. ② 보링가공
  3. ③ 압출가공
  4. ④ 전조가공
정답 확인

정답 ②

98번
절삭가공 시 절삭유(cutting fluid)의 역할로 틀린 것은?
  1. ① 공구와 칩의 친화력을 돕는다.
  2. ② 공구나 공작물의 냉각을 돕는다.
  3. ③ 공작물의 표면조도 향상을 돕는다.
  4. ④ 공작물과 공구의 마찰감소를 돕는다.
정답 확인

정답 ①

99번
판 두께 5mm인 연강 판에 직경 10mm의 구멍을 프레스 로 블랭킹하려고 할 때, 총 소요동력 (Pt)은 약 몇 kW인 가? (단, 프레스의 평균속도는 7m/min, 재료의 전단강도 는 300N/mm2, 기계의 효율은 80% 이다.)
  1. ① 5.5
  2. ② 6.9
  3. ③ 26.9
  4. ④ 68.7
정답 확인

정답 ②

100번
래핑 다듬질에 대한 특징 중 틀린 것은?
  1. ① 내식성이 증가된다.
  2. ② 마멸성이 증가된다.
  3. ③ 윤활성이 좋게 된다.
  4. ④ 마찰계수가 적어진다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②

다음 회차2016년 2회

일반기계기사의 다른 회차

2022년 2회
2022-04-24 · 83문항
2022년 1회
2022-03-05 · 90문항
2021년 3회
2021-09-12 · 97문항
2021년 2회
2021-05-15 · 88문항
2021년 1회
2021-03-07 · 88문항
2020년 3회
2020-09-26 · 91문항
2020년 2회
2020-08-22 · 87문항
2020년 1회
2020-06-06 · 86문항
2019년 3회
2019-09-21 · 93문항
2019년 2회
2019-04-27 · 90문항
2019년 1회
2019-03-03 · 88문항
2018년 3회
2018-09-15 · 85문항
2018년 2회
2018-04-28 · 86문항
2018년 1회
2018-03-04 · 90문항
2017년 3회
2017-09-23 · 87문항
2017년 2회
2017-05-07 · 85문항
2017년 1회
2017-03-05 · 89문항
2016년 2회
2016-10-01 · 92문항
2016년 1회
2016-05-08 · 87문항
